基本量具使用
基本操作技能之量具使用(千分尺读数)
基本操作技能之量具使用（千分尺读数）千分尺是一种比游标卡尺更精密的尺寸测量仪器，用来测量加工精度要求较高的工件尺寸，主要有外径千分尺和内径千分尺两种。
它的量程为0-25mm，分度值是0.01mm。
它的规格按测量范围分为：0-25mm、25-50mm、50-75mm、75-100mm、100-125mm等。
1、如何区分千分尺的测量范围？机械游标千分尺根据不同的测量范围可以选择不同大小的千分尺。
但是每一个千分尺它的量程都是固定的25mm。
我们可以通过尺架上的刻度标识或者固定筒上的刻度进行判别。
我们依次来看以下图几种不同测量范围的游标千分尺：1-1、0-25mm千分尺固定套筒上为刻度为0—25，表示测量范围从0-25mm。
微分筒上一小格带表0.01mm。
1-2)、25-50mm千分尺固定套筒上为刻度为25—50，表示测量范围从25-50mm。
微分筒上一小格带表0.01mm。
1-3)、50-75mm千分尺固定套筒上为刻度为50—75，表示测量范围从50-75mm。
微分筒上一小格带表0.01mm。
2、外径千分尺的读数案例：2-1、外径千分尺的读数公式如下：测量值= 固定套筒刻度值+ 微分筒读数千分尺读数部分的结构名称如下图：2-2、外径千分尺的读数两点注意：1）、读固定套筒刻度值时要看半刻度是否漏出。
半刻度没有露出的情况，如下：固定套筒读数=8.0mm半刻度露出的情况，如下：固定套筒读数=8.0mm+0.5 mm=8.5mm2）、读微分筒读数要估读,小数点后应保留三位有效数字。
先以微分筒的端面为准线，读出固定套管下刻度线的分度值；再以固定套管上的水平横线作为读数准线，读出可动刻度上的分度值，读数时应估读到最小度的十分之一，即0.001mm；读微分筒读数=30.5格X0.01mm=0.305mm3、外径千分尺尺读数案例1某同学使用外径千分尺测量一物体的尺寸，得到图中的千分尺尺的读数为多少呢？外径千分尺的读数公式如下：测量值= 固定套筒刻度值+ 微分筒读数如上图分析：所以测量值= 固定套筒刻度值+ 微分筒读数=0mm+9.6格X0.01mm/格=0.096mm4、外径千分尺尺读数案例2分析下图测量工件的情况，千分尺测量读数分别为多少？外径千分尺的读数公式如下：测量值= 固定套筒刻度值+ 微分筒读数如上图分析：所以测量值= 固定套筒刻度值+ 微分筒读数=10.5mm+30.7格X0.01mm/格=10.807mm。
常用量具的使用与维护
常用量具的使用与维护常用量具是工业生产和日常生活中经常使用的测量工具，对于确保产品质量和工作精度非常重要。
下面是关于常用量具的使用和维护的一些基本指导，以确保其正常工作和延长使用寿命。
一、常用量具的使用：1.选择合适的量具：根据需要选择适当的量具类型和规格，确保能够满足实际测量要求。
2.检查量具的完整性：在使用之前检查量具的外观是否完好，是否有损坏或脏污，如果有损坏应立即更换或修复。
3.校准量具：定期校准量具以确保其准确性。
校准的频率可以根据使用环境和要求来确定。
4.清洁量具：使用前需确保量具表面干净无灰尘和污渍，可以用干净的软布或刷子轻轻擦拭表面，不要使用有腐蚀性的溶剂清洁。
5.保持正确的测量姿势：在测量时要保持稳定的姿势，避免用力过大或不均匀，以免影响测量结果。
6.避免与其他物体接触：量具应避免与其他物体碰撞或受到冲击，以免损坏或变形。
7.防止温度影响：一些量具对温度敏感，使用前需要将其适应到使用环境的温度，并避免暴露在高温或低温环境中。
8.存放量具：使用后应将量具放回专用箱中，避免直接暴露在灰尘和潮湿的环境中，以防生锈和损坏。
9.不要超过量程：量具的使用范围是有限制的，不要将其用于超出量程的测量，以免损坏或导致误差。
10.定期检查：定期对常用量具进行检查和维护，如检查螺纹和刻度是否磨损，是否有松动或损坏的零部件等，如有问题及时修复或更换。
二、常用量具的维护：1.定期清洁：定期清洁量具表面，去除灰尘和污渍，以保持其正常工作。
2.定期校准：根据使用频率和环境要求，定期对量具进行校准，确保其准确性。
3.避免超负荷使用：避免将量具用于超过其额定范围的测量，以防损坏。
4.防止腐蚀：对于容易生锈的量具，可以在使用前和存放时涂抹一层防腐膏以减少腐蚀。
5.避免震动和碰撞：量具应避免受到震动和碰撞，以防损坏或偏差。
6.定期润滑：对于需要润滑的量具，定期给予适量的润滑剂以保持其灵活性和减少摩擦。
7.储存合适：将量具放置在干燥、通风和无腐蚀性的环境中，以防止损坏和腐蚀。
常用量具的使用方法
比较长度的量具
比较长度的量具用于测量两个物体之间的差异，主要包括外径卡尺、内径卡 尺和深度卡尺。
外径卡尺的使用方法
如何使用外径卡尺？
首先进行调零，然后将被测物置于上夹具和下夹 具之间，在夹紧量具之前，你需要确保被测物处 于水平状态，然后逐渐旋转卡尺，将下夹具轻压 测量物，最后读数。
光学投影仪
光学投影仪使用光学原理来测量定位工件的 3D关键元素。
数字显微镜
数字显微镜是一种可制动的显微镜，用于测 量非常小的物品。
量规
量规用于进行批量和精密测量，包括公差、 直径和长度等。
测量厚度的量具
测量厚度的量具通常用于测量薄膜、橡胶和塑料等材料的厚度。
抛光计的使用方法
抛光计通过头部的刻度轴对被测物进行测量。测量时，需要注意选择合适的 刻度轴和测试头。
常用量具的使用方法
量具是工业生产和科学研究中常用的工具。在正确使用它们之前，需要足够 的知识和经验。下面我们将介绍一些最基本和常见的使用方法。
什么是量具
量具是精密测量工具，用于测量长度、宽度、厚度、直径、角度、轮廓和表 面质量等物理量。它们的精度需要达到一定的标准，以确保测量结果的准确 性。
常用量具分类
游标卡尺的使用方法
如何读取测量结果？
在读数时，需要将主层刻度的值与辅助层刻度 的值相加，然后将结果乘以辅助层刻度的间距。
如何使用游标卡尺？
首先进行调零，然后选择合适的板块和夹具， 然后放置被测物，逐渐轻压板块直到卡尺止动， 最后读数。
精度是多少？
游标卡尺的精度可以达到0.01毫米。
直尺的使用方法

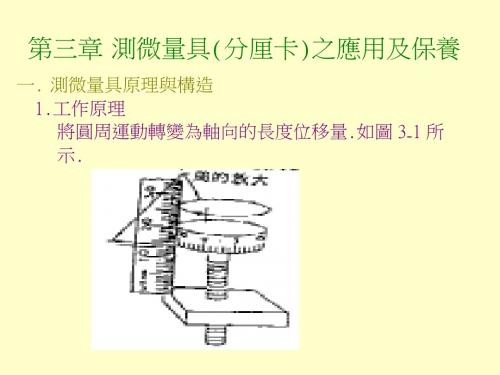

基础量具教材(分厘卡)
三.外側測微器使用方法
1.使用前必須歸零 2.塵埃,細屑和油膜可能造成數µ 之誤 差,故待物必須先以無水酒精(95%以 上)和無塵紙擦拭干凈. 3.進行量測前先將測微器固定於固 定 座上,以左手持被測物(需戴手套)約 略置于兩覘面之間 4.以右手旋轉棘輪至兩覘面微微接觸待 測面現轉動棘輪 5.此時之讀數即為待測值
二.測微量具種類及讀法
1.類型 外側測微器之種類有:游標式;數位式;液晶顯示式三 類. 2.讀數方法 2.1 游標式外側測微器 a. 先讀套筒標線上,從 0 至外套筒傾斜邊緣間的刻 劃數,此處每刻度代表 1mm b. 看固定套管標線下方顯出的刻度,在此可見每 1mm 之中央有一短線代表 0.5mm,即外套筒自零刻度轉 一圈時,外套筒斜邊線在固定套管上前進或后退 一刻度.
2.杠杆式 如圖所示 當測頭觸及工件時以軸承為支點,傳至扇形齒 輪,再傳至第一小齒輪,再由第一小齒輪帶動 冠狀齒輪,再傳至與指針同軸的第二小齒輪.
3.電子量錶 電子式量錶分為:電感式,電容式,光電式. 如圖所示
四.量錶的使用
量錶已被廣泛應用於公司生產或檢驗中.現場 操作人員需用它來調整工件位置,調整或校正 機器與其附件之相關位置,同時又可作為檢驗 工件之垂直度,同心度(偏心),高度之尺寸,平 行度,真平度等等.應用實例如圖示
a.找尋外套筒邊線上的刻度數,外套筒 的圓 周上細分成 50 等份,故每一刻度代表了 0.01mm b. 將上述 a.b.c 之步驟求得的數值相加之總 和即為外側測微器之讀數 圖 3-3
2.2 直讀式測微器
如圖 3-4 所示,測量值直接從顯示數字的小窗里 讀取.
2.3 液晶顯示式測微器
如圖 3-5 所示,測量結果直接從顯示屏顯示出來.
量块 量具的使用方法
若必须用手拿量块时，应当把手洗干净，并且要拿在量块的非工
作面上。
3．把量块放在工作台上时，应使量块的非工作面与台面接触。
不要把量块放在蓝图上，因为蓝图表面有残留化学物，会使量块
生锈。
面。
4．不要使量块的工作面与非工作面进行推合，以免擦伤测量
5．量块使用后，应及时在汽油中清洗干净，用软绸揩干后，
涂上防锈油，放在专用的盒子里。若经常需要使用，可在洗净后
寸的量块，其尺寸编组有一定的规定。常用成套量块的块数和每
块量块的尺寸，见表 1。
在总块数为 83 块和 38 块的两盒成套量块中，有时带有四块
护块，所以每盒成为 87 块和 42 块了。护块即保护量块，主要是
为了减少常用量块的磨损，在使用时可放在量块组的两端，以保
护其它量块。
每块量块只有一个工作尺寸。但由于量块的两个测量面做得
十分准确而光滑，具有可粘合的特性。即将两块量块的测量面轻
轻地推合后，这两块量块就能粘合在一起，不会自己分开，好像
一块量块一样。由于量块具有可粘合性，每块量块只有一个工作
尺寸的缺点就克服了。利用量块的可粘合性，就可组成各种不同
尺寸的量块组，大大扩大了量块的应用。但为了减少误差，希望
组成量块组的块数不超过 4～5 块。
图 1 量块
量块的工作尺寸不是指两测面之间任何处的距离，因为两测
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，通力根1保过据护管生高线产中敷工资设艺料技高试术中卷0资不配料仅置试可技卷以术要解是求决指，吊机对顶组电层在气配进设置行备不继进规电行范保空高护载中高与资中带料资负试料荷卷试下问卷高题总中2体2资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况1卷中下安，与全要过，加度并强工且看作尽护下可1都关能可于地以管缩正路小常高故工中障作资高；料中对试资于卷料继连试电接卷保管破护口坏进处范行理围整高，核中或对资者定料对值试某，卷些审弯异核扁常与度高校固中对定资图盒料纸位试，置卷编.工保写况护复进层杂行防设自腐备动跨与处接装理地置，线高尤弯中其曲资要半料避径试免标卷错高调误等试高，方中要案资求，料技编试术写5、卷交重电保底要气护。设设装管备备置线4高、调动敷中电试作设资气高，技料课中并3术试、件资且中卷管中料拒包试路调试绝含验敷试卷动线方设技作槽案技术，、以术来管及避架系免等统不多启必项动要方高式案中，；资为对料解整试决套卷高启突中动然语过停文程机电中。气高因课中此件资，中料电管试力壁卷高薄电中、气资接设料口备试不进卷严行保等调护问试装题工置，作调合并试理且技利进术用行，管过要线关求敷运电设行力技高保术中护。资装线料置缆试做敷卷到设技准原术确则指灵：导活在。。分对对线于于盒调差处试动，过保当程护不中装同高置电中高压资中回料资路试料交卷试叉技卷时术调，问试应题技采，术用作是金为指属调发隔试电板人机进员一行，变隔需压开要器处在组理事在；前发同掌生一握内线图部槽纸故内资障，料时强、，电设需回备要路制进须造行同厂外时家部切出电断具源习高高题中中电资资源料料，试试线卷卷缆试切敷验除设报从完告而毕与采，相用要关高进技中行术资检资料查料试和，卷检并主测且要处了保理解护。现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
量具的认识与基本操作方法
量具的认识与基本操作方法
量具是指用来测量或检测物理量的工具，通常用于工业、实验室、制造等领域。
常见的量具有卷尺、游标卡尺、外径卡尺、螺纹卡尺、千分尺、测角仪等。
量具的基本操作方法如下：
1.选择合适的量具：根据测量的对象和需求，选择适合的量具进行测量。
2.准备工作：确保量具的清洁和完好无损，同时保证测量环境的干净和稳定。
有些量具需要校准或调零，确保其准确性。
3.使用正确的方式：根据量具的类型和特点，使用正确的操作方式。
比如卷尺需要拉直并与被测物体贴紧进行测量，卡尺需要将被测物体放入卡尺的刻度间进行测量，测角仪需要将仪器平放并对准被测角度进行测量。
4.读数和记录：根据量具的刻度，读取测量结果。
注意读数的精度，尽量准确到最后一位刻度。
同时，记录测量结果和相关信息，便于后续参考和分析。
5.处理和分析数据：根据测量结果进行必要的计算和分析，如平均值、最大值、最小值等。
6.保养和存储：量具在使用后应进行清洁和保养，保证其长期准确和可靠。
根据
不同的量具，采用相应的保养方法。
同时，将量具妥善存放，避免损坏或遗失。
需要注意的是，在使用量具时应谨慎操作，避免使用不当造成误差或损坏。
如果有不确定的情况或需要精确测量时，可以寻求专业技术人员的帮助。
量具的正确使用与维护保养
+0.02/0.01
+0.02/0.01
+0.02/0.01
+0.02/0.01
+0.02/- 29
钢直尺
（1） 钢直尺是普通测量长度的量具，由不锈钢片制成 具有一定的弹性。尺面上下两边刻有线纹。尺左端为 方形,是线纹刻度的起点端。右端为半圆形，中间有一 悬挂孔。尺面有以厘米为计数单位的数字、制造厂名 和商标。规格为150、300、500、1000、2000mm。 钢直尺的分度值为1mm。
B：相对测量——先用标准量调整量具然后测得被测量对标准量的 偏差，求得被测量的数值。它在实际测量工作中也称比较法或微差 法。例如用杠杆卡规、测微计等的测量。
11
（3）按被测量表面与量具测头接触与否，可分接触测量和非接触 测量。
A.接触测量——量具测头与被测量表面接触，即表面间存在一定的 测力。
在接触测量中，按接触形式可分为以下三种情况：
3、测量深度尺寸。
（3）注意事项：
25
1、掌握好测力：
测量力对于卡尺来说是一个影响准确度的重要因素， 测量时要掌握好量爪与工件表面接触时的压力，测量 面与工件接触后，量爪应能沿工件表面滑动，但不能 有松动、跌落的手感。有微动装置的卡尺应使用微动 装置。
2、注意减少测量孔径的误差：
用内量爪测量孔径时，应先将固定量爪接触孔壁， 再移动活动量爪找出最大尺寸，这样的测得值才是孔 径尺寸。否则，测得值是弦长或其它尺寸。
(a)点接触。如用内径量表测量孔径。
(b)线接触。如外径千分尺测圆柱体。
(c)面接触。如平晶测量千分尺工作面平面性。
B.非接触测量——量具测头与被测表面不接触，即表面间无测力存 在。如用投影法测量等。
各种测量仪器的使用
各种测量仪器的使用测量仪器是科学研究和工程实践中不可或缺的工具。
它们帮助我们准确地测量和记录各种物理量，从而使我们能够更好地了解和理解自然界。
本文将探讨几种常见的测量仪器及其使用。
首先，我们将介绍人们最常使用的测量仪器之一，测量尺。
测量尺是一种用来测量线性距离的工具。
它通常由金属或塑料制成，上面刻有单位刻度，单位可以是厘米、毫米或英寸。
我们可以将测量尺放置在要测量的对象旁边，然后读取尺子上的刻度，从而得出对象的长度或宽度。
下一个测量仪器是卷尺。
卷尺通常用于较大的测量范围，可以测量几十米长的距离。
卷尺通常由一条带有刻度的带子和一个弹簧卷轴组成。
使用时，我们只需要将带子展开并固定在所测量的对象上，然后读取刻度即可。
仪表是用于测量电流、电压和电阻等电学量的工具。
它们通常包括一个指针和一个刻度盘，以显示所测量的物理量。
如万用表是一种常见的仪表，可以测量直流电压、交流电压、电流和电阻等。
使用万用表时，我们需要正确连接测试引线至设备的正负极，并选择正确的量程和测量模式。
数显仪表是另一种常见的仪器，用于测量和显示物理量。
与传统仪表不同，数显仪表涉及使用数字显示而不是指针。
它们可以测量各种物理量，如温度、压力、湿度等。
数显仪表通常通过传感器将物理量转换为电信号，然后使用模数转换器将信号转换为数字值，并在显示屏上显示。
光谱仪是用于测量和分析光谱的仪器。
它们可以将光分解成不同的波长，并测量每个波长上的光的强度。
光谱仪广泛应用于化学、生物、物理等领域。
它们可以帮助我们了解物质的组成、化学性质以及其他相关信息。
雷达是另一种广泛使用的测量仪器。
雷达使用无线电波来测量远处的物体或目标的位置和速度。
它们常用于气象预测、导航、军事监测等领域。
雷达发射一束无线电波，当波被目标反射回来时，雷达接收并分析这些信号，从而确定目标的距离、方向和速度。
最后，我们来介绍电子天平，这是一种用来测量物体质量的仪器。
电子天平相比传统天平更加精确和灵敏。
