液压课程习题

课程习题

第一章概论

1-1、液压传动有哪些基本组成部分?试说明各组成部分的作用。

1-2、如何绘制常用液压元件的图形符号?

1-3、液压传动有哪些优缺点?

第二章液压传动基础

一、名词解释

1、理想液体：

2、层流流动：

3、紊流流动：

4、粘性：

5、定常流动：

6、流线：

7、迹线：

8、流管：

二填空

1.流体动力学的三大方程是：1 ；2 ；3. 。

２．方程F = ρq 〔β2v 2-β1v 1〕为方程，F 为，β2、β1为

系数，在状态下β= 1，v 2、v 1为液体流经出口和进口的。

３．沿程压力损失的计算公式为；在层流状态下，沿程阻尼系数为

， Re 叫做，它是用来判别的。

４．定常流动时，流体内的各个参量均为。

５．液压油的粘度表示方法有μυ和E ，它们分别叫做粘度，粘度

和粘度，20号机械油的运动粘度在温度为500 C 时为~cst

６．续性方程的数学表达方式为，它表示液体流动

过程中的守恒。-

７．体在光滑的金属圆管中流动，管道直径为d 流动速度为 v 它可能有地种流动状态，即和，通常用数来判别，该数为Re = 。

四、计算题

1．如图所示：已知：D=150mm ，d=100 mm ，活塞与缸体之间是间隙配合且保持密封，油缸内充满液体，若F = 5000N 时，不计液体自重产生的压力，求缸中液体的压力。

2.习题图2-1所示为一粘度计,若D=100mm,d=98mm,l=200mm,外筒转速n=8r/s 时,测得的转矩T=40N ·cm,试求其油液的动力粘度。

3.用恩氏粘度计测得某液压油(ρ=850kg/m3)200mL 流过的时间为t1=153s,20℃时200mL 的蒸馏水流过的时间为t2=51s,求该液压油的恩氏粘度°E 、运动粘度ν和动力粘度μ各为多少?

液压与气压传动6.第五章液压控制阀和液压基本回路

第五章液压控制阀和液压基本回路

机械设备的液压系统，不论多么复杂,都是由一些基本回路组成的。基本回路是由一些液压元件组成的，用来完成某种特定功能的典型回路，因此, 熟悉和掌握基本元件的结构组成、工作原理和功能，对分析液压基本回路和设汁液压系统是必不可少的。

液压控制阀（简称液压阀）用来控制油液的压力、流量和流动方向，从而控制液压执行元件的启动、停止、运动方向、速度、作用力等，以满足液压设备对各工况的要求。

一、液压阀的分类

1)按用途分类

液压阀根据工作原理和用途可分为:方向控制阀、压力控制阀、流量控制阀。

液压基本回路根据工作原理和用途可分为方向控制回路、压力控制回路、速度控制回路和多缸动作控制回路。

2)按控制方式分类

液压阀按控制方式可分为:普通阀（开关定值式控制阀）、电液比例控制阀、电液伺服阀和数字阀。

3)按连接方式分类

按连接方式可分为管式连接阀、板式连接阀、法兰式连接阀、叠加式连接阀和插装式连接阀。

二、对液压阀的要求

液压传动系统对液压控制阀的基本要求是:

1)动作灵敏，工作可靠，工作时冲击和振动小。

2)油液通过时压力损失小。

3)密封性能好，内泄漏少，无外泄漏。

4)结构紧凑，安装、调试、维护方便，通用性好。

三、液压阀的组成：阀体、阀芯、控制装置。

第一节方向控制阀和方向控制回路

方向控制阀是利用阀芯和阀体间相对位置的改变，实现油路与油路间的接通、断开或改变油液流动方向，以满足系统对油流方向的要求。它包括单向阀和换向阀。

一、换向阀与换向回路

（一）换向阀的类型与工作原理

换向阀是利用阀芯对阀体的相对运动，使油路接通、切断或变换油液的方向，从而实现对执行元件运动方向的控制。

液压控制阀和液压控制回路习题

单元练习四液压控制阀和液压控制回路

一.填空

1．当其控制油口无控制压力油作用时，只能导通，当有控制压力油作用时,正、反向均可导通。

2．调速阀可使速度稳定，是因为其节流阀前后的压力差。

3．在进油路节流调速回路中，当节流阀的通流面积调定后，速度随负载的增大而。

4．在容积调速回路中，随着负载的增加，液压泵和液压马达的泄漏，于是速度发生变化.

5．液压泵的卸荷有卸荷和卸荷两种方式。

6．液压控制阀按用途不同,可分为、和三大类，分别调节、控制液压系统中液流的、和 .

7．液压基本回路是指由某种液压元件组成的,用来完成的回路，按其功用不同，可分为、和回路。

8．单向阀的作用是,正向通过时应，反向时应。

9。按阀芯运动的控制方式不同,换向阀可分为、、、、换向阀。

10．机动换向阀利用运动部件上的压下阀芯使油路换向，换向时其阀口，故换向平稳，位置精度高，它必须安装在位置。

11．电磁换向阀的电磁铁按所接电源不同，可分为和两种；按衔铁工作腔是否有油液，可分为和两种

12．电液换向阀是由和组成。前者的作用是；后者的作用是。

13．液压系统中常用的溢流阀有和两种。前者一般用于;后者一般用于 .

14．溢流阀是利用油压力和弹簧力相平衡的原理来控制的油液压力。一般外泄口.

15．溢流阀在液压系统中，主要起、、、和的作用。

16．压力继电器是一种能将转变为的转换装置。压力继电器能发出电信号的最低压力和最高压力的范围，称为。

17．调速阀是由和串联而成的，前者起作用, 后者起作用.

18．在定量泵供油的系统中，用实现对定量执行元件的速度进行调节，这种回路称为。

第6章液压基本回路和控制阀

6.4.3 速度换接回路
功能
使液压执行元件在一个工作循环中从一种运动速度变换到另一种运动速度。
1.快速与慢速的换接回路 a.组成 b.特点 2.两种慢速的换接回路
类型调速阀串联的换接回路调速阀并联的换接回路组成特点
6.5
顺序动作回路
在多缸的液压系统中，要求各液压缸严格地按预先规定的顺序而动作，实现这种功能的回路称为顺序动作回路。这种回路常用的控制方式有压力控制和行程控制。
6-2
6.3.2
减压回路
1.功能使系统中的某一部分油路具有较系统压力低的稳定压力。 2.控制元件与主油路相连的定值减压阀 3.工作原理回路中的单向阀供主油路压力降低 ( 低于减压阀调整压力 ) 时防止油液倒流，起短时保压之用，减压回路中也可以采用类似两级或多级调压的方法获得两级或多级减压 , 图 6 － 3b 所示为利用先导型减压阀1的远控口接一远控溢流阀 2 ，则可由阀1、阀2 各调得一种低压，但要注意，阀2的调定压力值一定要低于阀 1的调定压力值。
6-3
6.3.3
卸荷回路
1.功能 2.换向阀卸荷回路：
3．利用溢流阀卸Biblioteka Baidu的卸荷回路
如图 , 将溢流阀的远程控制口和二位二通电磁阀相接。当二位二通电磁阀通电，溢流阀的远程控制口通油箱，这时溢流阀的平衡活塞上移，主阀阀口打开，泵排出的液压油全部流回油箱，泵出口压力几乎是零，故泵成卸荷运转状态。注意图中二位二通电磁阀只通过很少流量，因此可用小流量规格。在实际应用上，此二位二通电磁阀和溢流阀组合在一起，此种组合称为电磁控制溢流阀。

《液压与气压传动》期末试卷及答案5套

考试方式闭卷

总分核分人得分阅卷人、单项选择题（每小题1分，共5分）

《液压与气压传动》期末试卷（1）

1、为使减压回路可靠地工作，其最高调整压力应系统压力。（）A大于B小于C等于

2、在用节流阀的旁油路节流调速回路中，其液压缸速度。（）A随负载增大而增加B随负载减少而增加C不受负载的影响

3、CB-B型齿轮泵中，泄漏途径有三条，其中对容积效率的影响最大。（）A轴向间隙B径向间隙C啮合处间隙

4、液压缸的运动速度取决于。（）A压力和流量B流量C压力

5、如图所示是限压式变量叶片泵的特性曲线，pc为限定压力，pθ为工作压力，试回答当pθ

1、2、3、4、5、6、7、8、9、

通过节流阀的流量只取决于阀的开度和阀前后的压力差。（）液压系统的压力是由溢流阀的调定值决定的。（）液压与气压传动是以流体的压力能来传递动力的。（）背压阀的作用是使液压缸的回油腔具有一定的压力，保证运动部件工作平稳。（）电液换向阀中先导阀的中位机能可以任意选择。（）通过节流阀的流量与节流阀的通流截面积成正比，与阀两端的压力差大小无关。（单杆活塞式液压缸作差动连接时，实际起有效作用的是活塞杆的横截面积。（）定量泵与变量马达组成的容积调速回路中，其转矩恒定不变。（）液压缸差动连接时，液压缸产生的作用力比非差动连接时的作用力大。（）

10、当液控顺序阀的出油口与油箱连接时，称为卸荷阀。（）

得分阅卷人四、简答题（第1小题10分，第2小题7分，共17分）

1、先导式溢流阀原理如图所示，问答下列问题:

1分，共28分）

1、液压控制阀按其用途可分为

控制液压系统中液流的

第6章液压控制阀及液压回路

机动换向阀又称行程换向阀，它是用挡铁或凸轮 (Cam)推动阀芯实现换向。机动换向阀多为图6-2-
8所示二位阀。
电磁换向阀是利用电磁铁吸力推动阀芯来改变阀的工作位置。由于它可借助于按钮开关、行程开关、限位开关、压力继电器等发出的信号进行控制，所以操作轻便，易于实现自动化，因此应用广泛。电磁换向阀的品种规格很多，但其工作原理是基本相同的。现以图6-2-9所示三位四通O型滑阀机能的电磁换向阀为例来说明。
15
A PB T
图电磁阀原理图
1,2—线圈; 3,4—对中弹簧; 5,6 —套筒; 7 —阀芯; 8,9 —衔铁;10,11 —推杆
(a)结构原理图 (b)图形符号图
42 (b)
37
8 10 3
7
6 11 9
(a)
15
A PB T
图电磁阀原理图
1,2—线圈; 3,4—对中弹簧; 5,6 —套筒; 7 —阀芯; 8,9 —衔铁;10,11 —推杆
b. 通控制油时，正反向都可以流动。
液控单向阀有带卸荷阀芯的卸载式液控单向阀(见图 6-2-4)和不带卸荷阀芯的简式液控单向阀(见图62-3)两种结构形式。
液控单向阀未通压力油时具有良好的反向密封性能，常用于保压、锁紧和平衡回路。
换向阀是利用阀芯和阀体间相对位置的不同来变换不同管路间的通断关系，实现接通、切断，或改变液流的方向的阀类。它的用途很广，种类也很多。

专题六：液压基本回路.

回路
液压与气压传专动题六 ︓ 液压基本回路
（一）调速回路主要对执行元件的运动速度进行调节节流调速回路（流量控制阀）容积调速回路（变量泵或变量马达）容积节流联合调速回路
1.节流式调速回路
液压与气压传专动题六 ︓ 液压基本回路
流量控制阀
节流阀
调速阀
节流调速回路
进油节流调速回路回油节流调速回路
旁路节流调速回路
（1）采用节流阀的节流调速回路
液压与气压传专动题六 ︓ 液压基本回路
节流阀——进油节流调速回路
①速度负载特性（研究负载变化对速度的影响）
p1 A F p2 A p2 0 F p1 A
高压腔
液压与气（六）卸荷回路（节能回路）压传专卸荷：泵的输出功率接近于零的运转状态。动题六压力卸荷和流量卸荷（流量卸荷仅用于变量泵） ︓ 1.换向阀的卸荷回路液压基 2.先导式溢流阀的卸荷回路本回路
液压与气压传专动题六 ︓ 液压基本回路
电磁卸荷回路
一、方向控制回路方向控制回路：通过控制进入执行元件液流的通、断或变向来实现液压系统执行元件的启动、停止和换向的基本回路称方向控制回路。特点：有方向控制阀就有方向控制回路（一）启动、停止和换向回路各种操纵方式的换向阀都可组成换向回路。只不过不同的换向阀换向效果不同

液压试题

液压试题.txt有谁会对着自己的裤裆傻笑。不敢跟他说话却一遍一遍打开他的资料又关上。用了心旳感情，真旳能让人懂得很多事。╮如果有一天,我的签名不再频繁更新,那便证明我过的很好。第一章液压传动概述

一、思考题

1．液压传动是以定律作为工作原理，以为介质，以为形式，进行能量传递。

2．液压传动的两个基本特征是：，。

3．液压传动系统由，，，四大部分组成。

4．液压元件符号用来表示：。

5．液压传动系统图用来表示：。

6．液压传动系统的工作压力取决于，执行机构的工作速度取决于。

7．液压传动所传递的能量形式是能，液力传动所传递的能量形式是能。8．液压传动的功率取决于。

9．液压传动的优缺点有那些

二、计算题

1．如图1—1所示，已知两液压缸的直径D=12cm，柱塞直径d=8cm。若不计液压缸、柱塞和油液的重量，由油口B向液压缸输入压力油。则各液压缸输入多大压力才能将30kN的重量举起若输入液压缸的流量为Q=2 l/min，则两柱塞的速度各为多少

（1）（2）

图1—1 图1—2

2．有一液压千斤顶，其各部分尺寸如图1—2所示，L1=40cm，L2=10cm。柱塞与活塞的直径分别为5cm和1cm。若需顶重量为G=30kN，需在杆端加多大的力Fg

3．有一液压千斤顶，其各部分尺寸如图1—2所示，L1=100cm，L2=20cm。柱塞作用面积为100cm2，活塞作用面积为1cm2。若在杆端加力Fg=2kgf，可顶起的重量G为多少公斤

第二章液压泵和液压马达

一、思考题

1．液压泵分，，三大类。

2．液压泵是靠变化进行吸油和排油的，通称为泵。

液压气动技术试题库及其答案

1.液压传动装置由。和五部分组成。

2.一般的气源装置主要由空气压缩机、冷却器、储气罐、和等组成。

3.液压控制阀按其用途来分可分为。

4.液压泵按结构分。三种，它们是利用的变化来进行工作的，所以称为。

5.由于实际的流体具有一定的黏性，所以在管道中会存在压力的损失，这种压力损失有那两种。

6.压力阀的共同特点是利用和相平衡的原理来进行工作的。

7.液体在管中流动时，存在和两种流动状态，液体的流动状态可用来判定。

8．三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的。9.在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为。

10.液压传动是以为工作介质进行能量传递的一种形式。

1.谜底：动力元件，履行元件，掌握元件，辅助元件，事情介质

2.干燥器，空气过滤器

3.方向掌握阀，压力掌握阀，流量掌握阀

4.齿轮泵，叶片泵，柱塞泵，密封容积，容积式泵

5.沿程压力损失，局部压力损失

6.液压力，平衡力

7.层流，絮流，雷诺数

8.中位性能

9.压力冲击

10.液体

1.液压执行元件包括：液压缸和液压马达，它们都是将压力能转化成机械能的能量转换装置。

2.压力控制阀主要有溢流阀，减压阀，顺序阀，压力继电器等。

3.液压传动是以液体作为工作介质来进行能量传递。

4.常用的液体粘度有三种，分别为：运动粘度，相对粘度，动力粘度。

5.液压油的品种很多，主要可分为：矿物油型液压油，难燃型液压液。

液压习题

1、先导式溢流阀原理如图所示，回答下列问题：

（1）先导式溢流阀原理由哪两部分组成？

答：先导阀和主阀。

（2）何处为调压部分？

答：先导阀。

（3）阻尼孔的作用是什么？

答：制造压力差。

（4）主阀弹簧为什么可较软？

答：只需克服主阀上下压力差作用。

2、溢流阀的主要作用有哪些？

答：控制液压系统压力或者利用压力作为信号来控制其他元件动作。

3、分别说出普通单向阀和液控单向阀的作用？它们有哪些实际用途？

答：普通单向阀的作用：通常在液压泵的出油口处设置单向阀以防止油液倒流，可以防止由于系统压力突然升高，油液倒流损坏液压泵。应用：可以与节流阀，顺序阀，减压阀等组合使用，构成单向节流阀，单向顺序阀，单向定值减压阀等，起到旁路作用。

液控单向阀的作用：

4、何谓换向阀的“位”和“通”？并举例说明。

答：换向阀的符号是由若干个连接在一起排成一行的方框组成。每一个方框表示换向阀的工作位置，方框数即“位”数。

在一个方框内，箭头或符号“┷”符号与方框的交点数为油口的通路数，即“通”数。5、液压缸为什么要设置缓冲装置？试说明缓冲装置的工作原理。

答：（1）为了避免活塞运动到行程终点时碰撞缸盖，产生噪音，影响活塞运动精度甚至损坏机件，常在液压缸俩端设置（缓冲装置）

（2）工作原理：利用活塞或者缸筒在其行程接近终点时，在活塞与缸盖之间封闭一部分油

液，强迫油液通过一小孔或细缝并挤出，产生很大阻力，从而使运动部件受到制动逐渐减低速度，达到避免碰撞的目的。

6、分析下列回路中个溢流阀的调定压力分别为p Y1 =3MPa，p Y2 =2MPa，p Y3=4MPa，问外负载无穷大时，泵的出口压力各为多少？

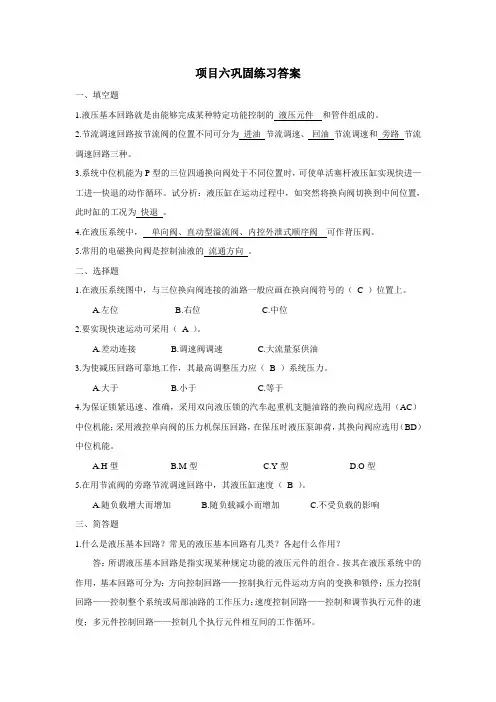

液压部分习题答案

《液压与气动技术》自我评价

参考答案

项目1液压传动系统输出力的确定

一、填空题

1、液压与气压传动是以__流体_______为工作介质进行能量传递和控

制的一种传动形式。。

2、液压传动系统主要由__动力装置_______、_执行装置________、_

控制调节装置________、辅助装置___及传动介质等部分组成。

3、能源装置是把___机械能___转换成流体的压力能的装置，执行装

置是把流体的___压力能___转换成机械能的装置，控制调节装置是对液(气)压系统中流体的压力、流量和流动方向进行控制和调节的装置。

二、判断题

（1）液压传动不容易获得很大的力和转矩。（某）（2）液压传动可

在较大范围内实现无级调速。（√）（3）液压传动系统不宜远距离传动。（√）（4）液压传动的元件要求制造精度高。（√）

（5）气压传动的适合集中供气和远距离传输与控制。（√）

（6）与液压系统相比，气压传动的工作介质本身没有润滑性，需另

外加油雾器进行润滑。（√）（7）液压传动系统中，常用的工作介质是

汽油。（某）

（8）液压传动是依靠密封容积中液体静压力来传递力的,如万吨水压机。（√）（9）与机械传动相比,液压传动其中一个优点是运动平穏。（√）（10）以绝对真空为基准测得的压力称为绝对压力。（√）（11）液体在不等横截面的管中流动，液流速度和液体压力与横截面

积的大小成反比。（某）（12）液压千斤顶能用很小的力举起很重的物体，因而能省功。（某）

（13）空气侵入液压系统，不仅会造成运动部件的“爬行”，而且会

引起冲击现象。（√）（14）当液体通过的横截面积一定时，液体的流动

液压试题库 (液压传动考试试题及答案)

试题库及参考答案

案例分析题：

1．在图示的夹紧系统中，已知定位压力要求为10×105Pa，夹紧力要求为3×104Ｎ，夹紧缸无杆腔面积Ａ1=100cm，试回答下列问题：1）A，B，C，D各件名称，作用及其调整压力；2）系统的工作过程。

解：1）A为内控外泄顺序阀，作用是保证先定位、后夹紧的顺序动作，调整压力略大于10×105Pa；

B为卸荷阀，作用是定位、夹紧动作完成后，使大流量泵卸载，调整压力略大于10×105Pa；

C为压力继电器，作用是当系统压力达到夹紧压力时，发讯控制其他元件动作，调整压力为30×105Pa

D 为溢流阀，作用是夹紧后，起稳压作用，调整压力为30×105Pa。

2）系统的工作过程：系统的工作循环是定位—夹紧—拔销—松开。其动作过程：当1DT得电、换向阀左位工作时，双泵供油，定位缸动作，实现定位；当定位动作结束后，压力升高，升至顺序阀A的调整压力值，A阀打开，夹紧缸运动；当夹紧压力达到所需要夹紧力时，B阀使大流量泵卸载，小流量泵继续供油，补偿泄漏，以保持系统压力，夹紧力由溢流阀D控制，同时，压力继电器C发讯，控制其他相关元件动作。

2．如图所示采用蓄能器的压力机系统的两种方案，其区别在于蓄能器和压力继电器的安装位置不同。试分析它们的工作原理，并指出图（a）和（b）的系统分别具有哪些功能？

解：图（a）方案，当活塞在接触工件慢进和保压时，或者活塞上行到终点时，泵一部分油液进入蓄能器。当蓄能器压力达到一定值，压力继电器发讯使泵卸载，这时，蓄能器的压力油对压力机保压

并补充泄漏。当换向阀切换时，泵和蓄能器同时向缸供油，使活塞快速运动。蓄能器在活塞向下向上运动中，始终处于压力状态。由于蓄能器布置在泵和换向阀之间，换向时兼有防止液压冲击的功能。

液压控制元件含答案

一.填空题：

1.流量控制阀是通过改变来改变（节流口通流面积或通流通道的长短）局部阻力的大小，

从而实现对流量的控制。

2.通过流量控制阀节流口的流量大小与（流量系数K）、（节流口通流面积A）、（节流口

前后压力差Δp）和（由节流口形状决定的节流阀指数m）有关。

3.调速阀是由（定差减压阀）和节流阀（串联）而成，旁通型调速阀是由（差压式溢流

阀）和节流阀（并联）而成。

4.调速阀比节流阀的调速性能好，这是因为无论调速阀出口（负载）如何变化，节流口

前后的（压力差）基本稳定，从而使（输出流量）基本保持恒定。

5.温度补偿调速阀的原理，是采用一个温度补偿杆。当系统温度升高时，温度补偿杆自动

（伸长），节流口的面积自动（减小）；通过节流口的流量（得到补偿）。

6.液压控制阀按连接方式可分为（螺纹连接阀）、（法兰连接阀）、（板式连接阀）、（叠加式

连接阀）、（插装式连接阀）五类。

7.插装阀由（控制盖板）、（阀体）、（阀套）和（弹簧）组成。

8.液压伺服控制和电液比例控制技术其控制（精度）和响应的（快速性）远远高于普通的

液压传动系统。

9.液压伺服阀是一种通过改变输入信号，（连续）、（成比例）的控制（流量）和（压力）

进行液压控制的控制方式。

10.电液伺服阀通常由（电气-机械转换装置）、（液压放大器）和（反馈（平衡））机构三部

分组成。

11.比例阀可以通过改变输入电信号的方法对压力、流量进行（连续）控制。比例

判断题：

1.流量控制阀有节流阀、调速阀、溢流阀等。（×）

2.节流阀和调速阀分别用于节流和调速，属于不同类型的阀。（×）

液压控制元件习题

一、填空题

1、单向阀的作用是（）。对单向阀的性能要求是：油液通过时（）；反向截止时（）。

2、液控单向阀控制油的压力不应低于油路压力的（）。30%~50%

3、机动换向阀利用运动部件上的（）压下阀芯使油路换向，换向时其阀口（慢慢开启），故换向平稳，位置精度高。它必须安装在（操纵件附近）的位置。

4、电液动换向阀是由（）和（）组成的，前者的作用是（）；后者的作用是（）。

5、液压系统中常用的溢流阀有（）和（）两种，前者用于（）；后者宜用于（）。

6、先导式溢流阀由（）和（）两部分组成。这种阀尺寸（），压力和流量的（）。

7、溢流阀在液压系统中，能起（）、（）、（）、（）和（）等作用。

8、压力继电器是一种能将（）转变为（）的转换装置。压力继电器能发出电信号的最低压力和最高压力

的范围，称为（调压范围）。

9、调速阀是由（）与（）串联而成的。前者起（）作用，后者起（）作用。

10、背压阀的作用是使液压缸回油腔中具有一定的（），保证运动部件工作平稳。

二、判断题

1、高压大流量液压系统常采用电磁换向阀实现主油路换向。( )

2、通过节流阀的流量与节流阀的通流面积成正比，与阀两端的压力差大小无关。( )

3、当将液控顺序阀的出油口与油箱连接时，其即成为卸荷阀。( )

4、采用顺序阀实现的顺序动作回路中，其顺序阀的调整压力应比先动作液压缸的最大工作压力低。( )

5、液控单向阀正向导通，反向截止。( )

6、顺序阀可用作溢流阀用。( )

7、使液压泵的输出流量为零，此称为流量卸荷。( )

三、选择题

1、常用的电磁换向阀是控制油液的（）。

05第五章液压控制阀(习题五)

第五章液压控制阀（习题五）

一、名词解释：

1．换向阀的中位机能

2．节流阀的最小稳定流量

二、填空题(请在括号中填入正确答案. ，

1．溢流阀阀口常，先导阀弹簧腔的泄漏油与阀的出口相通。定值减压阀阀口常，先导阀弹簧腔的泄漏油必须。

2．三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的。

3．直动式溢流阀的阻尼孔的作用是而先导式溢流阀的阻尼孔的作用是。

4．压力继电器的作用是。5．减压阀与顺序阀的主要区别是（1），（2），（3）。6．调速阀是由和节流阀而成，旁通型调速阀是由和节流阀而成。7．压力阀主要是通过和平衡的原理来工作的。

8．电液换向阀中先导阀的中位机能应选用型。液压系统采用三位四通换向阀换向，若要求需要液压泵卸荷、液压缸锁紧时，可采用的中位机能为型。

9．液压控制阀按其用途可分为、和三大类，分别调节、控制液压系统中液流的、和。

10．换向阀的中位机能是。11．当溢流阀进口压力低于调整压力时，阀口是的，溢流量为，当溢流阀进口压力等于调整压力时，阀口是的，溢流阀开始。

12．压力继电器是一种能将转变为的转换装置。压力继电器能发出电信号的最低压力和最高压力的范围，称为。

13．调速阀可使速度稳定，是因为其节流阀前后的压力差。

14．调速阀可使速度稳定，是因为其节流阀前后的压力差_ _。

15．按阀芯运动的控制方式不同，换向阀可分为、、、、

换向阀。

16．电液换向阀是由和组成。前者的作用是；后者的作用是。

17．在进油路节流调速回路中，当节流阀的通流面积调定后，速度随负载的增大而。18．在容积调速回路中，随着负载的增加，液压泵和液压马达的泄漏，于是速度发生变化。19．单向阀的作用是，正向通过时应，反向时应。

液压试题及答案

一、填空（每空1分，共23分）

1、一个完整的液压系统由以下几部分组成：动力装置、执行装置、控制调节装置、

辅助装置；传动介质。

2、蓄能器在液压系统中常用在以下几种情况：短时间内大量供油；

吸收液压冲击和压力脉冲；维持系统压力。

3、齿轮泵结构上主要有三方面存在的问题，分别是泄漏；

径向不平衡力；困油现象。

4、单作用叶片泵转子每转一周，完成吸、排油各1 次，同一转速的情况下，改变它的

偏心距可以改变其排量。

5、换向阀是通过气流通道而使气体流动方向发生变化，从而达到改变气动执行元件运动方向的目的。它包括气压控制换向阀、电磁控制换向阀、机械控制换向阀、人力控制换向阀和时间控制换向阀等。

6、压力阀的共同特点是利用油液压力和弹簧力相平衡的原理来进行工作的。

7、三位四通手动P型换向阀的职能符号是____ __。（2分）

8、双作用叶片泵叶片数取___偶数__，是为了___减小径向力不平衡__。

9、顺序阀是利用油路中压力的变化控制阀口启闭，以实现执行元件顺序动作的液压元件。（2分）

二、选择题（每空3分，共18分）

1、有两个调定压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为 C 。

A、5Mpa

B、10MPa

C、15Mpa

D、20MPa

2、CB—B齿轮泵的泄漏有下述三种途径，试指出：其中 B 对容积效率影响最大。

A、齿顶圆和泵壳体的径向间隙，0.13~0.16mm。

B、齿轮端面与侧盖板之间的轴向间隙0.03~0.04mm。

C、齿面接触处(啮合点)的泄漏。

3、液压泵在连续运转时允许使用的最高工作压力称为 C ；泵的实际工作压力称为 A 。
