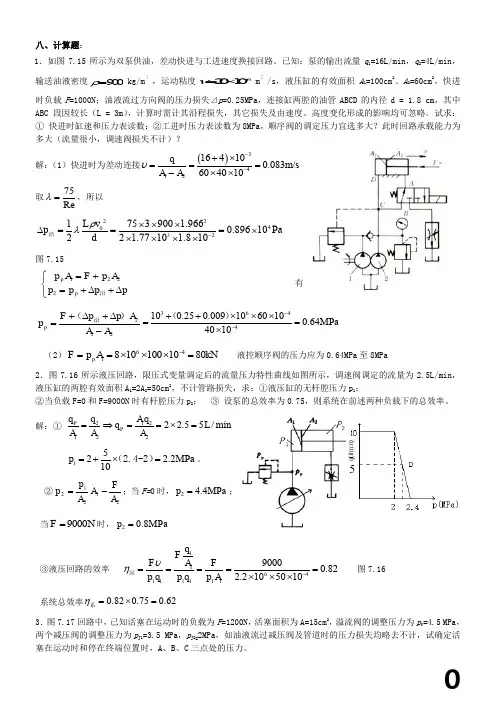

五、回路分析

1、下图所示液压系统是采用蓄能器实现快速运动的回路,试回答下列问题:

(1)液控顺序阀3何时开启,何时关闭?

(2)单向阀2的作用是什么?

(3)分析活塞向右运动时的进油路线和回油路线。

答:(1)当蓄能器内的油压达到液控顺序阀3的调定压力时,阀3被打开,使液压泵卸荷。当蓄能器内的油压低于液控顺序阀3的调定压力时,阀3关闭。

(2)单向阀2的作用是防止液压泵卸荷时蓄能器内的油液向液压泵倒流。

(3)活塞向右运动时:

进油路线为:液压泵1 →单向阀2 →换向阀5左位→油缸无杆腔。

蓄能器→换向阀5左位→油缸无杆腔。

回油路线为:油缸有杆腔→换向阀5左位→油箱。

4、图示回路,若阀PY的调定压力为4Mpa,阀PJ的调定压力为2Mpa,回答下列问题:(1)阀PY 是()阀,阀P J是()阀;

(2)当液压缸运动时(无负载),A点的压力值为()、B点的压力值为();

(3)当液压缸运动至终点碰到档块时,A点的压力值为()、B点的压力值为()。

解:(1)溢流阀、减压阀;

(2)活塞运动期时P A=0,P B=0;

(3)工件夹紧后,负载趋近于无穷大:P A=4MPa,P B=2MPa。

5、如图所示系统可实现“快进→工进→快退→停止(卸荷)”的工作循环。

(1)指出液压元件1~4的名称。

(2)试列出电磁铁动作表(通电“+”,失电“-”)。

解:

动作1Y A 2Y A 3Y A 4Y A

快进+ -+ -

工进+---

快退-+ --

停止---+

7、如图所示液压系统,完成如下动作循环:快进—工进—快退—停止、卸荷。试写出动作循环表,并评述系统的特点。

解:电磁铁动作循环表

1Y A 2Y A 3YA 4YA

快进+———

工进+—+—

快退—+——

停止、卸荷———+

特点:先导型溢流阀卸荷回路卸荷压力小冲击小,回油节流调速回路速度平稳性好,发热、泄漏节流调速影响小,用电磁换向阀易实现自动控制。

8、如图所示系统能实现”快进→ 1工进→ 2工进→快退→停止”的工作循环。试画出电磁铁动作顺序表,7?

9、如图所示液压系统可实现快进—工进—快退—原位停止工作循环,分析并回答以下问题:(1)写出元件2、3、4、7、8的名称及在系统中的作用?

(2)列出电磁铁动作顺序表(通电“+”,断电“-”)?

(3)分析系统由哪些液压基本回路组成?

(4)写出快进时的油流路线?

解:(1)2——35DY,使执行元件换向3——22C,快慢速换接

4——调速阀,调节工作进给速度7——溢流阀,背压阀

8——外控内泄顺序阀做卸荷阀

(2)电磁铁动作顺序表

工况1YA 2Y A 行程阀

快进+——

工进+—+

快退—++(—)

原位停止———

(3)三位五通电电液换向阀的换向回路、进口调速阀节流调速回路

单向行程调速阀的快、慢、快换速回路、差动连接快速回路、双泵供油快速回路

10、阅读下图所示液压系统,完成如下任务:

(1)写出元件2、3、4、6、9 的名称及在系统中的作用。

(2)填写电磁铁动作顺序表(通电“+” ,断电“-” )。

(3)分析系统由哪些液压基本回路组成。

(4)写出快进时的油流路线。

解:(1)2——溢流阀,稳压溢流3——22D,快慢速换接4——35D,使执行元件换向6——调速阀,调节中速进给速度9——过滤器,过滤油中杂质(2)电磁铁动作顺序表

工作过程

电磁铁动态

1Y 2Y 3Y 4Y

快速进给+—+—

中速进给+———

慢速进给+——+

快速退回—+——

停止————

(3)三位五通电电磁换向阀的换向回路、出口调速阀节流调速回路电磁阀与调速阀的快、慢、快换速回路、串联调速阀的二次进给回路差动连接快速回路、单级调压回路

(4)进:泵1→4 左位→缸左腔

回:缸右腔→4左位→3 下位→缸左腔(实现差动快速)

11、绘出双泵供油回路,液压缸快进时双泵供油,工进时小泵供油、大泵卸载,请标明回路中各元件的名称。

解:双泵供油回路:

1-大流量泵2-小流量泵3-卸载阀(外控内泄顺序阀)4-单向阀

5-溢流阀6-二位二通电磁阀7-节流阀8-液压缸

阀6电磁铁不得电时,液压缸快进,系统压力低于阀3、阀5调定压力,阀3、阀5均关闭,大、小流量泵同时向系统供油,q L=qp1+qp2。

阀6电磁铁得电,液压缸工进,系统压力为溢流阀5调定压力,阀3开启,大流量泵1卸载,溢流阀5开启,q L≤qp2。

12、写出图示回路有序元件名称。

解:(1)大流量泵(2)小流量泵(3)溢流阀(4)单向阀

(5)外控式顺序阀(卸荷阀)(6)调速阀

15、试用一个先导型溢流阀、两个远程调压阀组成一个三级调压且能卸载的多级调压回路,绘出回路图并简述工作原理。

解:

(1)当1YA不通电,系统压力为P y1由先导型溢流阀控制

(2)当1YA通电,系统压力为P y2,由远程调压阀控制

16、绘出三种不同的卸荷回路,说明卸荷的方法。

解:

1)换向阀卸荷回路(2)溢流阀远程控制卸荷回路(3)中为机能卸荷回路
