1.在工程中什么情况下需要设置跨接线，工程量怎么计算———跨接线，就是两个网或点之间的连接线。
？要求是用40×4mm扁铁连接。
如网的基础有伸缩缝就要设置跨接！！工程量计算是论处的!2.不是分户外和户内的吗怎么区分户外户内啊我看定额里面这两个差了很多钱纳我拿不准，还有就是均压环敷设利用敷设具体怎么算啊依照什么为依据啊——建筑物分内外，按此分。
是分户内、户外的，最简单的区别方法是：安装时是否挖土。
均压环按图示意，按圈梁延米计算1）、的室内室外是按照建筑物区分的，室内的多为明敷设，室外的多为暗敷设。
2）、均压环利用圈梁敷设是根据外围的圈梁长度计算的3. ①利用主体结构作工程量计算：计算利用主体结构作工程量时，应按设计要求计算，当设计要求利用其中两根主筋时，工程量应按被利用主筋总长度计。
例：某大楼高85m，此楼有6处利用主体作，每处要求利用两根主筋，试计算工程量：工程量85×6=510m②设计利用基础作网网，其工程量计算方法：其工程量计算方法：⑴、被利用主单根延长米L乘以设计要求利用基础根数n：L×n---------（a）全长？⑵、被利用全长除以6（按平均为6m焊接一处）(L×n)/6--------（b）连接处⑶、被利用单根长度乘利用根数n减一再除以6（按平均每6m两根主筋间跨接一处）？［L×(n－1)]/6--------（c）跨接处⑷、(b)+(c)=(d)--------焊接处总量注：以上式中6为建筑单根长度平均米数，实际平均长度不同，可以换算，跨接处间隔如设计有要求亦可换算。
例：设计要求利用基础两根主筋作网"网，单长350m，要求4m跨接一次，试计算总焊接处：d＝b＋c＝(L×n)/4＋[L×(n－1)]/4＝(350×2)/4＋[350×(2－1)]/4＝175＋88 ＝263（处）③建筑物中设计的电阻测试断接板，可按跨接套用定额，每一测试断接板为一处，连接螺栓等不另计费。

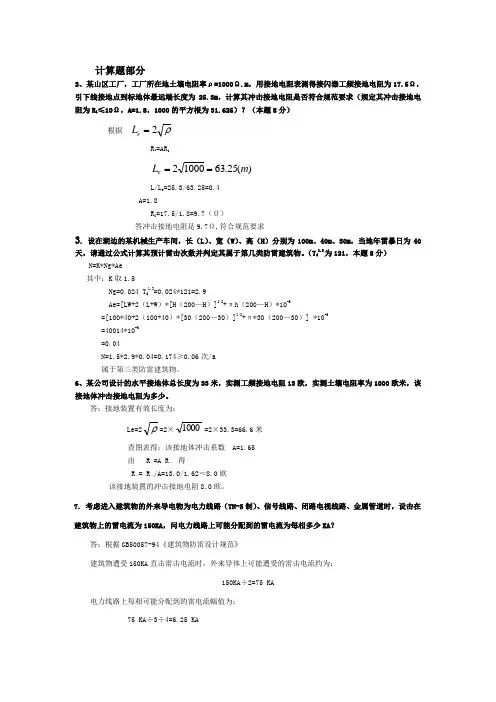

防雷考试计算题题库
计算题部分2、某山区工厂，工厂所在地土壤电阻率ρ=1000Ω.m ，用接地电阻表测得接闪器工频接地电阻为17.5Ω，引下线接地点到标地体最远端长度为25.3m ，计算其冲击接地电阻是否符合规范要求（规定其冲击接地电阻为R i ≤10Ω，A=1.8，1000的平方根为31.625）？（本题8分） 根据ρ2=e LR ~=AR i)(25.6310002m L e ==L/L e =25.3/63.25=0.4A=1.8R i =17.5/1.8=9.7（Ω）答冲击接地电阻是9.7Ω,符合规范要求3. 设在湖边的某机械生产车间，长（L ）、宽（W ）、高（H ）分别为100m 、40m 、30m ，当地年雷暴日为40天，请通过公式计算其预计雷击次数并判定其属于第几类防雷建筑物。
（T d 1.3为121，本题8分） N=K*Ng*Ae其中：K 取1.5Ng=0.024 T d 1.3=0.024*121=2.9Ae=[LW+2（L+W ）*[H （200—H ）]1/2+πh （200—H ）*10-6=[100*40+2（100+40）*[30（200—30）]1/2+π*30（200—30）] *10-6=40014*10-6=0.04N=1.5*2.9*0.04=0.174≥0.06次/a属于第三类防雷建筑物。
6、某公司设计的水平接地体总长度为33米，实测工频接地电阻13欧，实测土壤电阻率为1000欧米，该接地体冲击接地电阻为多少。
答：接地装置有效长度为： Le=2ρ=2×1000=2×33.3=66.6米查图表得：该接地体冲击系数 A=1.65由 R —=A R ～ 得R ～= R —/A=13.0/1.62≈8.0欧该接地装置的冲击接地电阻8.0欧。
7. 考虑进入建筑物的外来导电物为电力线路（TN-S 制）、信号线路、闭路电视线路、金属管道时，设击在建筑物上的雷电流为150KA ，问电力线路上可能分配到的雷电流为每相多少KA ？答：根据GB50057-94《建筑物防雷设计规范》建筑物遭受150KA 直击雷击电流时，外来导体上可能遭受的雷击电流约为：150KA ÷2=75 KA电力线路上每相可能分配到的雷电流幅值为：75 KA ÷3÷4=6.25 KA9. 如图所示为某平顶炸药库房，长20米、宽8米、高5米，A 、B 为15米等高避雷针，问A 、B 避雷针是否能完全保护炸药库？答：炸药库为一类防雷建筑，根据GB50057-94《建筑物防雷设计规范》滚球半径hr=30米A 、B 避雷针针间距为D=3+20+3=26米,应符合D<2r 0两针相关距离为：2r 0=2)2(00h h h r --2)2(55h h h r - =226≈52（米）,满足D<2r 0所以两针相关有共同保护区域。
防雷接地算法
防雷接地算法一、主体接地部分1、承台接地：按“基”计算，每个引下线的承台算一基；(深圳地区除外)2、基础接地网：按“米”计算，分两种，一种是以地梁主筋连通，另一种是以镀锌扁钢或镀锌圆钢连通，要多加3.9%的系数；3、外甩接地：按“米”计算，定额套户外接地母线敷设，材料按图纸要求，算法以（深度+外甩长度）*1.0394、测试板：按“处”计算，图上有标明以图纸为准，图上没标注以外边有外的地方安装；5、引下线：按“米”计算，每根引下线以正负零至最顶点标高再加地下部分，地下部分要考虑引至基础地梁面（注：基础地梁面至地下室底板或正负零的长度要问土建的）；主根小于16厘的要按两条计算；引下线分用镀锌钢材明敷引下、利用主筋连通引下及利用钢结构连通引下三种；6、均压环：按“米”计算，一般按九层及以上每隔一层算一圈，一圈指的是建筑外边线；7、门窗跨接：按“处”计算，一般按九层及以上每一层向着最外边的门、窗、空调架及围栏都要计算；8、避雷带：按“米”计算，指的是明敷在露天部分边线；9、避雷网：按“米”计算，指的是暗敷在露天部分保温层下方，主要作为算的地方是（引下线与均压环十字连接处，每个引下线算两处；天层外露的阀门和铁件；天层梯间和水箱铁梯；引出室外的钢制电线管和钢制水管等）（注：深圳定额来说，承台接地是以这个来计算的）11、总等电位箱12、局部等电位箱13、卫生间等电位盒；14、等电位连接：是等电位与等电位之间二次连接的部分，一般是PC25电线管及BVV25mm2导线；15、接地系统调试：一个工程最少一处，如果基础接地分开多区的话，就按多少个系统来算）二、室内母线接地部分11、母线敷设分为室外敷设、室内明敷、室内暗敷（工程量要增加3.9%的系统），按“米”计算；11.1、一层主配电箱引至地梁面；11.2、电井内从上至地梁面；11.3、等电位箱至地梁面；11.4、电梯机房内四周（主意过门口要引下再引上埋地）11.5、卫生间等电位箱至梁面；11.6、局部等电位至梁面；11.7、天面的泵和风机至引下线位置；11.8、变配电房和发电机房引至引下线位置（这一部分要算在高低压变配电中）11.9、线槽桥架接地（这一部分要算在线槽桥架同一个清单中）11.10、电梯井道接地（有时是用扁钢，有时是利用建筑钢筋连通）11.11、如果图上有标明或说明中有其它地方要算的；三、卫生间等电位引下线部分1、镀锌扁钢引至圈梁面（一定要算的）2、各卫生间等电位盒水平引下连接引下线部分（采用建筑圈梁连通或板筋连通引至引下线），但有些是采算法是采用镀锌扁钢或圆钢连通至引下线，还有一些是采用一般的钢筋连通；3、还有一种作法：在卫生间内部地面上来300mm处，用扁钢沿着卫生间内墙暗敷一圈，这种很少见；4、还有装修部分的接地，就是卫生间内的铁件要用电线连接到卫生间等电位盒中，这种要按实际发生计算；。
滚球法计算避雷范围例题
滚球法计算避雷范围例题
滚球法是一种用于计算避雷范围的方法，它基于雷电的物理特
性和电场的变化规律。
下面是一个例题，我们将使用滚球法来计算
避雷范围。
假设我们需要计算一座高度为50米的建筑物的避雷范围。
根据
滚球法，我们可以假设建筑物顶部为一个理想化的球体，雷电在球
体上的分布符合电场的等势线分布。
首先，我们需要确定球体的半径。
根据滚球法的经验公式，球
体的半径可以通过以下公式计算：
r = k h^(2/3)。
其中，r为球体的半径，h为建筑物的高度，k为滚球法的常数，通常取值为10。
代入已知数据，我们可以计算得到球体的半径：
r = 10 50^(2/3) ≈ 39.81米。
接下来，我们可以确定建筑物的避雷范围。
根据滚球法的原理，建筑物的避雷范围可以定义为球体表面与地面之间的区域。
在这个
区域内，雷电的电场强度较弱，从而减少了雷击的概率。
根据滚球法的经验，建筑物的避雷范围大致等于球体的半径加
上建筑物的高度。
因此，我们可以计算得到建筑物的避雷范围：避雷范围= r + h ≈ 39.81 + 50 ≈ 89.81米。
所以，根据滚球法的计算，这座高度为50米的建筑物的避雷范
围约为89.81米。
需要注意的是，滚球法只是一种估算方法，实际的避雷范围可
能会受到其他因素的影响，如地形、周围环境等。
因此，在实际应
用中，还需要综合考虑其他因素来确定合适的避雷措施。

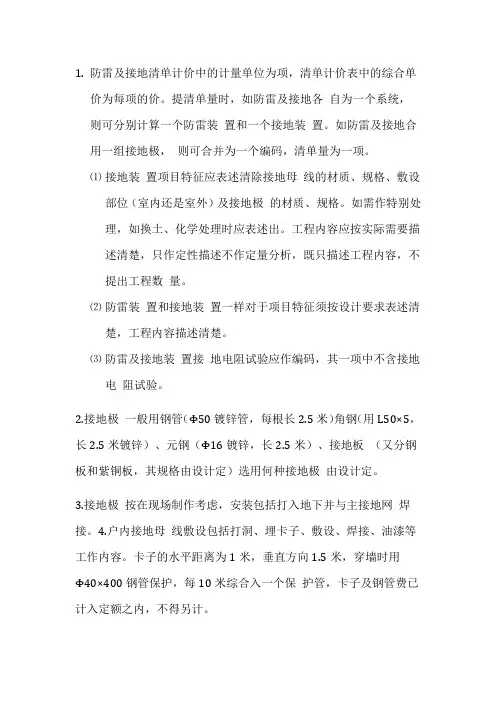

防雷及接地清单计算规则
1.防雷及接地清单计价中的计量单位为项，清单计价表中的综合单价为每项的价。
提清单量时，如防雷及接地各自为一个系统，则可分别计算一个防雷装置和一个接地装置。
如防雷及接地合用一组接地极，则可合并为一个编码，清单量为一项。
⑴接地装置项目特征应表述清除接地母线的材质、规格、敷设部位（室内还是室外）及接地极的材质、规格。
如需作特别处理，如换土、化学处理时应表述出。
工程内容应按实际需要描述清楚，只作定性描述不作定量分析，既只描述工程内容，不提出工程数量。
⑵防雷装置和接地装置一样对于项目特征须按设计要求表述清楚，工程内容描述清楚。
⑶防雷及接地装置接地电阻试验应作编码，其一项中不含接地电阻试验。
2.接地极一般用钢管（Φ50镀锌管，每根长2.5米）角钢（用L50×5，长2.5米镀锌）、元钢（Φ16镀锌，长2.5米）、接地板（又分钢板和紫铜板，其规格由设计定）选用何种接地极由设计定。
3.接地极按在现场制作考虑，安装包括打入地下并与主接地网焊接。
4.户内接地母线敷设包括打洞、埋卡子、敷设、焊接、油漆等工作内容。
卡子的水平距离为1米，垂直方向1.5米，穿墙时用Φ40×400钢管保护，每10米综合入一个保护管，卡子及钢管费已计入定额之内，不得另计。
5.户外接地母线敷设包括地沟的挖填土和夯实。
挖沟的沟底宽按0.4米，上宽为0.5米，沟深为0.75米，每米沟长的土方量为0.34米3计算。
如设计要求埋深不同时，则可按实际土方量计算调整。
土质按一般土综合考虑，遇有石方、矿渣、积水、障碍物等情况时可另行计算。
6.接地母线、避雷线敷设其长度按施工图设计水平和垂直规定长度另加3.9％的附加长度（包括转弯上下波动、避绕障碍物、搭接头所占长度）计算。
即3.9％计入工程量。
计算主材时应增加规定的损耗率。
7.铜接地绞线适用于户外埋设，管内敷设时执行管内穿线定额。
8.构架接地是接户外钢结构或混凝土杆构架接地考虑的。
每处接地包括4米以内的水平接地线。
防雷接地工程量计算
防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算，一般在三类土以上的地方使用钢管接地极你必须使用管帽，管帽一般是厚度6MM，直径80--90的钢板组成。
2、接地母线敷设，按设计长度以“m”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算工程量，计算主材费时应另增加规定的损耗率。
3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。
4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。
长度、高度、数量均按设计规定。
独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。
5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。
装置本身由设备制造厂成套供货。
6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。
7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。
8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。
避雷小针各省执行有差异，浙江省是按“接地跨接”子目乘以系数执行，小针按主菜计入！9、均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。
防雷接地的计算问题汇总
（规定：凡需要作接地连接的地方，均执行接地跨接线定额子目）防雷接地网调试，单体长度超过50m，增加一个系统调试。
单体长度超过50m，如何理解。
求解释50m为建筑高度。
接地母线，避雷网，均压坏长度增加3.9%的附加长度。
（包括转弯，搭接头等所占长度）1、整个的工程量包括：2、2，接地跨接线，按处计算。
3、3，避雷引下线---这个按延长米计算，计算跨接线了。
4、4，均压环-----这个按延长米计算，计算跨接线了。
均压环单独计算后还要计算柱子主筋与圈梁连接；在建筑设计中当高度超过滚球半径时（一类30米，二类45米，三类60米），在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。
要求每隔6米设一均压环，其目的是便于将6米高度内上下两层的金属门、窗与均压环连接。
5，避雷网这个按延长米计算。
6，避雷针按实计算。
7，接地断接卡子安装。
一条引下线一个断接卡子。
8，等电位连接线按室内接地母线计算其长度。
（地面至箱体段）9，等电位箱安装按个计算。
10，高层门窗接地。
6层以上的金属窗按处计算。
11、系统调试接地跨接线在以下地方需按处计算：沉降缝、伸缩缝、两段钢管之间对丝连接、两段封闭母线外壳不相互连接等；11. 断接卡子制作安装做法：断接卡子制作安装，也发生了。
它是指防雷引下线与接地极的母线相接时（一般距地1.8m左右），需要断接卡子连接。
它的连接形式就是引下线连一块钢板，接地极的母线连一块钢板，两块钢板用螺栓连接，断接卡子还有一个好处，就是接地电阻的测试。
避雷针"1避雷的制作不包括底座的加工，也未包括其本身的主材价格，计算主材费时要根据时常价格*损耗率。
2独立避雷小针安装不包括针体的制作，针体的加工制作按“一般铁构件制作”定额计算。
3半导体少长针消雷装置安装以套为计量单位，按设计安装高度分别执行相应定额，装置本身由设备制造厂成套供应。
避雷引下线均压环什么叫均压环什么叫均压环？在建筑防雷设计时，对均压环的设计有什么要求？均压环是高层建筑物为防侧击雷而设计的环绕建筑物周边的水平避雷带。
防雷工程技术考试题库计算题
防雷工程技术考试题库（六）计算题部分1．有一栋高15层二类防雷框架结构的建筑物，该楼设有15根引下线，1）在邻近100米情况下发生首次雷击，求大楼附近的磁场强度。
2）直击雷击中该大楼（注：首次雷击），求大楼第四层单根引下线的雷电流强度。
i.二类建筑io=15OKAHo=io/2丌. Sa=15OOOO/2丌.1OO=238.73A/m=2.98高斯ii.四楼以下Kc=1/n=1/15i=Kc.i=1/15.15OOOO=1OKA2、某山区工厂，工厂所在地土壤电阻率ρ=1000Ω.m，用接地电阻表测得接闪器工频接地电阻为17.5Ω，引下线接地点到标地体最远端长度为25.3m，计算其冲击接地电阻是否符合规范要求（规定其冲击接地电阻为Ri≤10Ω，A=1.8，1000的平方根为31.625）？（本题8分）根据ρ2=eLR ~=ARi)(25.6310002mL e= =L/Le=25.3/63.25=0.4A=1.8Ri=17.5/1.8=9.7（Ω）答冲击接地电阻是9.7Ω,符合规范要求3.设在湖边的某机械生产车间，长（L）、宽（W）、高（H）分别为100m、40m、30m，当地年雷暴日为40天，请通过公式计算其预计雷击次数并判定其属于第几类防雷建筑物。
（Td1.3为121，本题8分）N=K*Ng*Ae其中：K取1.5Ng=0.024 Td1.3=0.024*121=2.9Ae=[LW+2（L+W）*[H（200—H）]1/2+πh（200—H）*10-6=[100*40+2（100+40）*[30（200—30）]1/2+π*30（200—30）] *10-6=40014*10-6=0.04N=1.5*2.9*0.04=0.174≥0.06次/a 属于第三类防雷建筑物。
4. 用绘图法或计算法（可任选其中一种方法）计算出以下给定条件的建筑物在地面和屋面的保护半径。
如屋面不在保护范围内应增加何种措施保护。
防雷接地施工方案中经常遇到的问题
防雷接地施工方案中经常遇到的问题，有哪些要求？
防雷接地施工常见问题：
一、避雷带、引下线、接地体、均压环搭接的长度不够，焊接处有夹渣、焊瘤和气孔等。
二、地钢筋网连接点的错焊、漏焊，漏设外引接地联结点或检测点预埋件。
三、在用结构钢材代替避雷针（网）及其引下线时，破坏了镀锌层防锈漆，螺栓连接片未经处理，片与片之间有缝隙等。
四、引下点间距偏大，引下线跨越变形缝处未加设补偿器，接地体安装埋设深度不够或引出线未作防腐处理。
五、屋面金属物（如管道、梯子、旗杆和设备外壳等）未与屋顶防雷系统相连，等电位联结跨接地线线径不足。
六、电气设备接地（接零）的分支线未与接地干线连接。
防雷接地施工的要求：
1、材质符合规范和设计要求，连接可靠，防腐措施到位，接地系统畅通、完整。
2、利用建筑物基础钢筋做接地体和引下线连接规范，资料齐全；避雷带、接地线安装顺直、美观，固定牢固；屋面及外露金属构件接地完整；设备金属外壳及设备基础接地无遗漏。
3、接地点标识清楚，防雷接地测试点齐全。
4、接地线搭接符合要求。
防雷考试计算题2
防雷考试计算题2 work Information Technology Company.2020YEAR计算题1、某市郊旷野炸药仓库，长10米、宽7米、高5米，请计算该建筑物年预计雷击次数N （已知该市Ng=6.01）。
（数据取两位小数）。
解：g e N kN A =， 其中，2k =， 6.01g N =6[2()(200)]10e A LW L W H H π-=++-⨯6[1072(107) 3.145(2005)]100.0042e A -=⨯++⨯-⨯= 所以，2 6.010.00420.05N =⨯⨯=（次/年）2、一烟囱高20.0m ，烟囱上接闪杆长1.0m. 在其下方距离10.0m 处有一配电房，配电房的长、宽、高分别为12.0m ，6.0m ，5.0m （如图）。
问该烟囱上的接闪杆能否对该配电房进行有效保护？6.010.0 6.0解：h=20+1=21m （接闪杆高度） h r =60（滚球半径） h x =5（被保护物的高度）x r =21.62x r m ==烟囱到建筑物（配电房）最远处/角的距离： 22(106)(12/2)17.08r m =++=因为：r x ＞r ，所以接闪杆能对该配电房进行有效保护。
3、某工厂在设计低压线路引入机房时考虑采用电缆埋地引入方式，实地勘测时土壤电阻率ρ=144Ω·m ，试问该工厂低压电缆埋地的最短尺寸?解：低压线路直接埋地的长度应符合ρ2≥l 要求，但不应小于15m 。
ρ2≥l =2×12=24m ＞15m所以，该工厂低压电缆埋地引入机房时的最短尺寸为24m 。
4、有一建筑物，长24m ，宽12.8m ，高21m ，试确定为几级类防雷建筑物（ 已知该地区年平均雷暴日为38d/a ）。
解：由公式N =0.1T d 得N =0.1×38=3.8 因为H<100m ，所以 A =[lw+2(l+w)×+πH×(200－H)]×10=[24×12.8+2(24+12.8)×+3.14×21×(200－21)]×10=0.0166由g e N kN A =，其中K=1，得N=1×3.8×0.0166=0.063(次/年) 因为0.05<N<0.25 ，所以该建筑物为三类防雷建筑物 。
防雷及接地装置计算规则
防雷及接地装置计算规则1 、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m 计算，若设计有管帽时，管帽量按加工件计算2、地母线敷设，按设计长度以“ m ”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9% 的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算，计算主材费时应另增加规定的损耗率。
3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。
4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。
长度、高度、数量均按设计规定。
独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。
5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。
装置本身由设备制造厂成套供货。
6、利用建筑物内主筋作接地引下线安装以“ 10m ”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。
7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。
8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。
9、均压环敷设以“ m ”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
10 、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。
11 、柱子主筋与圈梁连接以“处”为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数按规定设计计算。
防雷接地计算规则
防雷接地计算规则感觉防雷接地这的内容其实不是太多，主要的几项内容就是引下线、均压环、接地母线、等电位接地、避雷网、接地极、接地电阻测试等。
举例说明：1、引下线：如果利用结构主筋做引下线，那么从屋顶女儿墙到建筑物的基础底的高度就是引下线的长度（利用建筑物柱筋做引下线按2根主筋考虑计算，不要乘以2）。
但是当你所利用的钢筋小于16时，必须利用四根钢筋，此时工程量需要乘以2。
2、均压环：首先看设计说明，设计说明有交代的按设计要求做。
设计没有交代的，根据施工规范超过30米的必须做高层均压环焊接，一般都是利用建筑物外墙的圈梁里的2根主筋焊接或用25*4的镀锌扁钢焊接一圈，每三层做均压环焊接，均压环工程量计算就计算建筑物的一圈的周长，然后再乘以3.9%的搭接、转弯、波动的长度即可。
3、接地母线：接地母线一般用25*4、40*4的镀锌扁钢，像在顶板上需要预留出来，还有在建筑物的外侧做综合接地极等，在强弱电井一般明敷设一圈扁钢，然后连到就近的引下线上焊接，工程量可以按照图纸计算。
4、等电位接地：在卫生间需要做等电位接地，连到附近的局部等电位端子箱，等电位接地按"处"来算，有几处就算几处，这个在图纸上通常没有，可以根据现场实际情况计算工程量。
5、避雷网：一般采用Φ8、Φ10、Φ12的圆钢来做避雷网，工程量按图纸计算即可，不过要把沿女儿墙敷设和沿混凝土块敷设分开，如果是沿混凝土块敷设，还需要算上混凝土块的数量，屋顶上所有的金属设备都要与避雷网可靠连接。
6、接地极：我们的工程大都是利用基础底板钢筋做接地极，此时计算基础的面积即可，此时的工程量是单层的工程量，如果焊成双层的网格需要乘以2，注意基础面积为配筋的面积，不是建筑面积，配筋面积要稍大于建筑面积。
当然还可以用圆钢、钢管等做接地极。
7、接地电阻测试：接地电阻测试每个接地断接卡子不管测试几次直到合格，按一次计算。
断接卡子的计算是以‘处’为单位，按照设计图纸中设计设置的测试点进行计算。
防雷综合计算题
防雷综合计算题六．计算题1、某市平均雷暴日为40天，市区有一建筑物高28m ，顶部长50m ，宽10m ，女儿墙高1m ，在其顶上安装一支8m 高的避雷针，不设避雷网、避雷带，预计这座建筑物每年可能遭受的雷击次数是多少？能否得到安全保护？解：e g A kN N =63.110)200()200()(2[024.0-⨯-+-⋅++==H H H H W L LW A T N e d g π ）次a N N A g e /(07.0024.0903.21903.240024.0024.010)]28200(2814.3)28200(28)1050(21050[3.16=⨯⨯==⨯==⨯-⨯+-++⨯=-又根据 )2()2(x r x r x h h h h h h r ---=)(24.4)28602(28)36602(36m r x =-⨯--⨯=答预计这座建筑物每年可能遭受的雷击次数是007次/a ，在其顶上安装一支8m 高的避雷针不能安全保护该建筑物。
2、某山区工厂，工厂所在地土壤电阻率ρ=1000Ω·m ，用接地电阻表测得接闪器工频接地电阻为17．5Ω，引下线接地点到标地体最远端长度为25．3m,计算其冲击接地电阻是否符合规范要求（规定其冲击接地电阻为R i ≤10Ω）？ 解：根据ρ2=e LR ~=AR i )(25.6310002m L e ==L/L e =25.3/63.25=0.4查表得A=1.8R i =17.5/1.8=9.7（Ω）答冲击接地电阻是9.7Ω,符合规范要求3．某市一建筑物上安装了4米高的避雷针，引下线长50米，避雷针和引下线的电感分别为1.2μH/m 和1.5μH/m,接地冲击电阻为4Ω，计算当雷击电流为50KA ，波头时间为0.25μs 时，在52米和32米高度处的对地电位是多少?解：根据 dt di hL R I U g z 00+= 331020025.01050⨯=⨯=dt di （A ） )(980010200)325.1(41050)(1568010200)505.122.1(4105033323352KV U KV U =⨯⨯+⨯⨯==⨯⨯+⨯+⨯⨯=答在52米和32米高度处的对地电位分别是15680KV 和9800KV 。
防雷接地计算规则
防雷及接地装置工程量计算1）接闪器安装工程量计算避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。
②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。
(2)避雷针加工制作，以“根”为计量单位。
(3)避雷针拉线安装，以三根为一组，以“组”计量。
2）避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。
工程量计算式如下：避雷网长度＝按图示尺寸计算的长度×(1+3．9％) 式中 3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以“m”计量①单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。
②利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。
（4）柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。
每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。
2、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。
1）引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。
其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％)2）利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
用柱内主筋作“引下线”时，定额按焊两根主筋考虑，以“m”计量，超过两根主筋时可按比例调整。
3）断接卡子制作、安装，按“套”计量。
关于避雷接地的小知识及定额套用问题
关于避雷接地的小知识及定额套用问题1、接地极1.1接地极制作安装：定额套用2-688~2-695，可分为钢管接地极、角钢接地极、圆钢接地极和接地极板（块）。
1.2说明：接地极即接地体，是埋在于地中并直接与大地接触做散流用的金属导体。
接地极的长度按设计长度计算，设计无规定时，每根长度按2.5米计算，若设计有管帽时，管帽另按加工件计算。
接地极一般使用在小型建筑，而且无桩基的工程。
2、接地母线2.1接地母线敷设：定额套用2-696~2-700，可分为户内接地母线敷设、户外接地母线敷设、铜接地绞线敷设。
2.2说明：接地母线是指将所有接地线汇在一起后的接地线，一般采用扁铁或圆钢，户外接地母线一般敷设在沟内，敷设前按设计要求挖沟，沟深不得小于0.5米，然后埋入扁铁。
接地母线不做散流作用，接地母线和接地体及接地支线一般采用焊接连接。
户外接地母线挖沟的沟底宽度按0.4米，上宽为0.5米，沟深为0.75米，每米沟长的土方量为0.34立方，如设计要求埋深不同时，可按设计方量调整。
2.3接地母线计算工程量时应按图纸设计的水平长度和垂直长度之和*1.039，计算主材费时应按市场价格*相应损耗率。
3、接地跨接3.1接地线跨接线安装：定额套用2-701~2-703，可分为接地跨接线、构架接地和钢铝窗接地。
3.2说明：接地跨接线：防雷接地应该形成一个闭合回路后接地，在断线处应采用接地跨接线，凡用螺栓或铆钉连接的接地网中的地方，都应焊接接地跨接线，跨接线一般采用扁钢和圆钢。
3.3接地跨接按40*4扁钢考虑，采用开孔连接，管件跨接利用法兰盘连接螺栓，钢轨利用鱼尾板固定螺栓，平行管道采用焊接进行综合考虑。
3.4构架接地是按户外钢结构或砼结构接地来考虑的，每处接地跨接包括了4米以内的水平接地。
3.5钢铝窗接地采用8号圆钢一端和窗连接，一端和圈梁主筋连接。
3.6利用基础钢筋做接地，套用2-751均压环敷设子目（但均压环敷设子目内并没有圆钢等主材，只考虑了钢筋与钢筋之间的搭接焊，所以个人认为利用基础钢筋做接地网除了按均压环算，还应该计算基础钢筋的跨接数量）3.7等电位箱和局部等电位箱的箱内连接套接地跨接*0.5系数，箱体再单独套定额，局部等电位箱应套接线盒安装子目，总等电位箱套接线箱安装子目。
防雷竞赛--计算题(整理后)
防雷竞赛—计算题题库（仅作复习参考用，因题库来源复杂，不确保题目及答案正确）1、某易燃易爆场所,安装有一支独立避雷针,高22米,其中针长2米,引下线长20米。
已知:针和引下线的单位长度电感分别为1.2uH/m和1.5uH/m,接地装置冲击白兰地电阻为3 ,计算当首次雷击电流为10KA,该防雷装置的压降为多少?L1=0.8 H/m,l2=1.5 H/m,l1=2m,l2=20m,Ri=3I=10KA U= IRi+L1•l1•di/dt+L2•l2•di/dtdi/dt=20kA/μS=10×3+0.8×2×1+1.5×20×1=30+1.6+30=61.6kv2、某单位有一保护高度为10米、直径为8米的易燃易爆物品罐,在该物品罐旁竖立了一座高度为30米的独立避雷针,计算能否有效保护,并画出保护范围示意图。
解:由于易燃物品属一类故 hr=30mRx= =7.64m最远点距离A点距针为3+4=7m由于Rx>7m故该避雷针能有效保护该易燃物品罐3、距某计算机机房50m外的建筑物遭受200kA的雷击, 机房建筑物钢筋格栅网格5m, 格栅网钢材半径0.005m；计算机房的中心区磁场强度是多少A/m？暂无答案4、距重要计算机设备机房中心100m远的避雷针遭到150kA雷击, 计算机房建筑物格栅形屏蔽的网格宽10m；格栅形屏蔽导体（钢材）半径5mm；计算机机房中心的磁场强度是多少A/m？暂无答案5、某宾馆位于长江河畔，该宾馆高88米，长120米，宽50米；该地区的年平均雷暴日数为80天。
按《建筑物防雷设计规范》（GB 50057）要求计算该建筑物属于哪类防直击雷建筑物？该宾馆建筑物内装有大量的通信设备、微电子设备；该宾馆属五星级涉外宾馆和标志性建筑按《建筑物电子信息系统防雷技术规范》GB 50343-2004的要求确定该建筑物内部电子信息系统防雷属于哪一级雷电防护等级？暂无答案6、在某配电盘上安装了Ⅱ级分类试验的SPD，其UP（电压保护水平）为1kV，SPD与相线的连线长度为0.5m，截面积10mm2铜线，SPD与等电位接地端子板的连线长度为0.5m，截面积16mm2铜线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷接地的计算问题汇总Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-199981.在工程中什么情况下需要设置跨接线，工程量怎么计算———跨接线，就是两个网或点之间的连接线。
要求是用40×4mm扁铁连接。
如网的基础有伸缩缝就要设置跨接！！工程量计算是论处的!2.不是分户外和户内的吗怎么区分户外户内啊我看定额里面这两个差了很多钱纳我拿不准，还有就是均压环敷设利用敷设具体怎么算啊依照什么为依据啊——建筑物分内外，按此分。
是分户内、户外的，最简单的区别方法是：安装时是否挖土。
均压环按图示意，按圈梁延米计算1）、的室内室外是按照建筑物区分的，室内的多为明敷设，室外的多为暗敷设。
2）、均压环利用圈梁敷设是根据外围的圈梁长度计算的3. ①利用主体结构作工程量计算：计算利用主体结构作工程量时，应按设计要求计算，当设计要求利用其中两根主筋时，工程量应按被利用主筋总长度计。
例：某大楼高85m，此楼有6处利用主体作，每处要求利用两根主筋，试计算工程量：工程量85×6=510m②设计利用基础作网网，其工程量计算方法：其工程量计算方法：⑴、被利用主单根延长米L乘以设计要求利用基础根数n：L×n---------（a）全长⑵、被利用全长除以6（按平均为6m焊接一处）(L×n)/6--------（b）连接处⑶、被利用单根长度乘利用根数n减一再除以6（按平均每6m两根主筋间跨接一处）［L×(n－1)]/6--------（c）跨接处⑷、(b)+(c)=(d)--------焊接处总量注：以上式中6为建筑单根长度平均米数，实际平均长度不同，可以换算，跨接处间隔如设计有要求亦可换算。
例：设计要求利用基础两根主筋作网"网，单长350m，要求4m跨接一次，试计算总焊接处：d＝b＋c＝(L×n)/4＋[L×(n－1)]/4＝(350×2)/4＋[350×(2－1)]/4＝175＋88 ＝263（处）③建筑物中设计的电阻测试断接板，可按跨接套用定额，每一测试断接板为一处，连接螺栓等不另计费。
④调试工程量计算根据规范：a.单组极，极不论由一根或二根以上，均作一次试验，测试达不到要求，加极" target=_blank>极后再作试验，可另计一次，即按试验次数累计。
b.网，网由多根极连成，可按网长50m为试验单位，不足50m也按一个网计，设计有规定网长要求的，可按设计数量计算。
按网长计算调试单位后，极无论多少，不再计算调试费用。
网总长度以最大外围长度为准，分格网长度不计。
例：某工程网如下（试验单位网长设计未定），试计算调试单位（系统）数：网长（外围长度）＝(30+90)×2＝240m试验单位＝网长/50＝240/50＝本工程网可按5个系统计算调试费用。
c.利用建筑物基础作网时，套用装置调试子目，调试系统数按设计要求的电阻测试断接板个数为准，设计没有测试断接板时，可参照上述b方法计算试验单位，套用极调试子目。
4.一、1楼利用主体结构作的工程量计算方法和我们的计算方法一样，都是按照实际施工数量计算延长米的；二、就是第二条基础的计算到底是按照延长米计算长度呢还是按照焊接部位的数量计算“处”呢三、系统调试我们都是按照建筑物的单体数量算的，只要是一个建筑物，就算一个系统。
5. 整个系统中关于“基础”和“”及“均压环”“外侧门”等所有项目吧，各项都套什么定额如何计算跨接线要做到不丢项，不落项，对于我来说还不是很清楚，因为没有见过正规的预算文件，都是听这个师傅说一句，那个师傅说一句。
因此至今还是朦朦胧胧。
所以我想请知道的各位专家能否帮助我们这些新人一下，完整的把各个项目都需要套什么定额，如何计算跨接线，均压环跨接线等，给我们明细一下。
最好有做好的预算文件让我们看一下。
6、整个的工程量包括：1，2，极制安，调试，网测试3，电阻测试4，跨接线----这个都含哪些啊项目很多非常多啊，而且细小。
如何统计啊5，---这个按延长米计算，是否按延长米计算就不需要另外计跨接线了6，均压环-----这个按延长米计算，是否按延长米计算就不需要另外计跨接线了7，网8，针9，断接卡子安装-----这个是否就是建筑物四角外围的测试板啊10，等电位连接线及配管11，等电位箱安装（LEBMEB）----LEB，MEB都套用什么定额啊前面有前辈说LEB--套接线盒；MEB---套配电箱。
这个好像有点勉强吧。
分户外和户内；6根以下极按独立装置调试计算，超过6根按一个网调试计算；电阻测试含在网调试里面；跨接线在以下地方需按处计算：沉降缝、伸缩缝、两段之间对丝连接、两段封闭外壳不相互连接等；与跨接线分别计算；均压环单独计算后还要计算柱子主筋与圈梁连接；网与针分别计算；测试卡子就是距室外地坪0.5m以上的测试板；等电位连接要算配管配线及户内敷设（如用扁钢或圆钢与主筋连接）；MEBLEB执行接线箱子目（全统定额为2-1373～1376），焊压接线端子和头制安需另计。
7. 1）圈梁主筋跨接线焊接成电气通路，并与可靠焊接按利用基础按处计算；2）原则上应要求设计单位提供具体资料，按资料要求、施工方法计算工程量，套用定额。
当设计未提供资料，又必须编制预算时，可按以下方法确定工程量、套用相应定额。
参见中国建筑标准设计研究所1999版的《国家建筑标准设计》中《与安装》合订本D（六）P169-170，图集号97SD567中21、22页。
“金属门、的等电位联结”图中选用φ10镀锌圆钢或25×4镀锌扁铁与框上的搭接板和柱或梁上的预埋件连接。
为简便计算，根据使用手册P473第114条解释，在对金属的消防栓箱、门、要求，而未提供具体设计资料的情况下，可按每个门、、箱用3mφ10镀锌圆钢，套用室内敷设子目。
搭接板、预埋件材料和安装费不另计。
其他要求的金属物亦可参照上述方法执行，如金属栏杆等。
均压环是高层建筑物为防侧击雷而设计的环绕建筑物周边的水平带。
在建筑设计中当高度超过滚球半径时（一类30米，二类45米，三类60米），每隔6米设一均压环。
在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的连接。
要求每隔6米设一均压环，其目的是便于将6米高度内上下两层的金属门、与均压环连接。
(a)均压环采用不小于Φ8mm的镀锌圆钢，或不小于24mm×4mm的镀锌扁钢。
(b)均压环沿建筑物的四周暗敷设，并与各根相连结。
(c)外檐金属门、、栏杆、扶手、幕、金属外挂板等预埋件的焊接点不应少于两处，与连接。
(d)搭接长度扁钢>2b、圆钢>6D、圆钢和扁钢>6D。
(注：b为扁钢长度，D为圆钢直径，扁钢搭接应焊3个棱边，圆钢应焊接双面。
)8. 1、基础里面主材怎么算，说明上面说的利用基础梁内两根主筋将基础内做成环形连接。
我是不是要把最外面一圈的长度都算做-40*4扁铁还是什么答：一般是用中间的两根主筋焊接形成一个环形的极。
算量时只计算其环形长度，套用均压环敷设利用圈梁定额，不能套用敷设定额。
2、还有问题就是金属100*50、50*50这两个的支吊架如何计算答：如果金属是在地面敷设，则无支架，套用电气配管、配线册的金属敷设定额，如果是安装在墙上或吊挂在顶板上，其支架的制作安装按的支吊架定额项，一般采用门字支架，按实际使用的材料计算，其支架间距：当设计无要求时，水平安装的支架间距为～3m;垂直安装的支架间距不大于2m；我想支架应按铁构件制作安装算吧，没设计就按图集或实际……一般定额里不含接线的时候计算接线端子，比如灯具已经含接线了就不计算了，带端子板的配电箱一般没含接线，就计算接线……9.重复、工作、，还有保护是一个什么样的概念，具体如何做是否可举个例子例如路灯的以上装置" target=_blank>装置具体该怎么做水池中水底灯的装置" 装置怎么做保护（PE）对人身或电气、电子设备进行保护所需的一种与地连接的方式。
它用来对外露的导电部件、外来的导电部件、主端子" target=_blank>端子、体、的点或人工中性点进行电气连接。
在电路发生或人易事故时传导电流，在出现雷过电压和过电流时从保安器中接受电流。
地导电性的土壤，具有等电位，且任意点的电位可以看成零电位；导电体，如土壤或钢船的外壳，作为电路的返回通道，或作为零电位参考点；电路中相对于地具有零电位的位置或部分。
用导线或长导体将不带电金属和电气设备某部分与体在电气上连接为一体。
体为达到与地连接的目的，一根或一组与土壤片（大地）密切接触并提供与土壤（大地）之间的电气连接的导体。
线指构成地的导线，该导线将设备、装置、布线系统或中性线与体连接。
网" target=_blank>网由埋在地下的互相连接的裸导体构成的体群，用以为电气、电子设备和金属结构提供共同的地。
装置" target=_blank>装置用来构成地的连接。
由线、体和围绕体的大地（土壤）组成。
系统在规定区域内由互相连接的多个装置" target=_blank>装置组成的系统。
电阻体和具有零电阻的远方体之间的欧姆电阻。
独立指需要的系统分别独立建立地网。
共用也叫统一，是指把各需要的各系统统一接到一个地网上，或把各系统原来的网" target=_blank>网通过地下或者地上用金属连接起来，使它们之间成为电气相通的统一网" target=_blank>网。
一点法把各系统的线接到同一点或同一金属平面上，这样的连接法叫“一点法”。
环型网就是把体沿建筑物周围围成一个闭合环。
1、独立网存在什么问题2、它为什么会被共用网取代是技术最重要的一个环节，不管是直击雷、感应雷或其他形式的雷，最终都是把雷电流送入大地。
因此，没有合理饿良好的装置" target=_blank>装置是不可能可靠的的。
现代建筑物，往往在一座建筑物内有许多不同性质的电气设备，需要多个装置；如、电气安全、交流工作、通信及计算机系统（也叫直流，在数字逻辑系统中叫逻辑）等。
各通信系统和交流系统的是为了获得一个零电位点。
如果各系统分别，当发生雷击的时候各系统的点的电位可能相差很大，图a中的1、2、3三个网之间瞬间电位差大，假设其中‘1’为交流工作，‘2’为计算机逻辑，‘3’为机壳安全保护，又假设雷电冲击波从其中一条路‘1’即交流送进来，由于雷电的瞬时电压往往是几万V乃至几十万V，那么在同一台电子计算机电路板上分别与、通信或和外壳相连的各部分就承担各地网之间的高电压而被击穿，对于微机网络来讲，一般是调制和网卡首先被击穿。
