某工业废水处理工程设计(9页)

合集下载

酿造工业废水治理工程技术规范

酿造工业废水治理工程技术规范

I
HJ 575-2010
前言
为贯彻《中华人民共和国环境保护法》和《中华人民共和国水污染防治法》,防止酿造 工业废水污染,规范酿造工业废水治理工程设施建设和运行管理,防止环境污染,保护环境 和人体健康,制定本标准。
本标准规定了酿造工业废水治理工程的技术要求。 本标准由环境保护部科技标准司组织制订。 本标准起草单位:中国环境保护产业协会(水污染治理委员会)、天津市环境保护科学 研究院、北京市环境保护科学研究院。 本标准环境保护部 2010 年 10 月 12 日批准。 本标准自 2011 年 1 月 1 日起实施。 本标准由环境保护部解释。
HJ
中华人民共和国国家环境保护标准
HJ575-2010
酿造工业废水治理工程技术规范
Technical Specifications for Brewing Industry Wastewater Treatment
本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。
2010-10-12 发布
酿造废水根据酿造产品的不同,可分为啤酒废水、白酒废水、黄酒废水、葡萄酒废水、 酒精废水等,以及制醋废水、制酱废水和酱油废水等。 3.4 洗涤废水 washing wastewater
指清洗酿造产品包装瓶、糖化锅、发酵罐等容器及管路时产生的废水。 3.5 锅底水 bottom pot water
指白酒生产中蒸酒工序产生的蒸煮锅底残液。
环境保护产品技术要求 带式压榨过滤机
HJ/T 245
环境保护产品技术要求 悬挂式填料
HJ/T 246
环境保护产品技术要求 悬浮填料
HJ/T 247
环境保护产品技术要求 机械表面曝气机
HJ/T 250

太湖流域某工业污水处理厂提标改造工程设计

太湖流域某工业污水处理厂提标改造工程设计

第33卷第6期2020年12月污染防治技术POLLUTION C ONTROL TECHNOL O GYVol.33,No.6Dec.;2020太湖流域某工业污水处理厂提标改造工程设计吴一亚1,李小虎1,魏来2(1.江苏环保产业技术研究院股份公司,江苏南京210037;2.江苏华水水务工程有限公司,江苏南京210098;)摘要:依据江苏省新发布的地方标准《太湖地区城镇污水处理厂及重点工业行业主要水污染物排放限值》(DB32/ 1072—2018),太湖流域内工业污水处理厂需进行提标改造,以满足尾水排放新标准要求。

本文以太湖流域某工业污水处理厂为例,分析该厂进出水水质现状及现有工艺问题,通过各类生化工艺及高级氧化工艺的对比分析,选择最佳改造工艺,在不新征建设用地的情况下对厂内现有污水处理设施进行提标改造。

运行结果显示,改造后出水水质可稳定达到最新排放限值要求。

关键词:太湖流域;提标改造;工业污水处理厂中图分类号:X52文献标识码:AUpgrading and reconstruction project design of an Industrialsewage treatmeni plani in Taihu Lake BasinWU Yi-ya1,LO Xiao-hu1,Wei Lai2,(1.Jiangsu Academy of Environmental Industry and Technology Corp.,Nanjing210037,China;2.Jiangsu Water Investment Co.,Ltd,Nanjing210098,CCina)Abstrat:According to the newly released locol standard of Jiangsu Province“Taihu Lake Urban Sewage Treatment Plants and Major Water Pollutant Discharge Limits of Key Industrial Industries'(DB32/1072一2018),the industrial sewage treatment plants in the Taihu Lake Basin need t。

-黑龙江省某污水处理厂及工艺的设计

-黑龙江省某污水处理厂及工艺的设计
题目来源
实际工程项目□科研课题□教学模拟题目□其它
题目类型
工程设计型□科学研究型□调研综述型□其它类型
一、毕业设计(论文)任务(包括对工程图纸的具体要求)及设计参数
1. 设计流量(万m3/d):10
2。 设计水质:CODcr:608mg/ L;BOD5:223mg/ L;SS:255mg/ L;PH:6-8;氨氮:68 mg/ L;总磷:10 mg/ L;水温:5℃—30℃。
CODcr≤100mg/ L;BOD5≤30mg/ L;SS≤30mg/ L;氨氮≤25mg/ L;总磷≤1mg/ L,PH 6~9.
6。 设计成果
(1)按化工、机械、建筑制图的规范绘制设备图、组装图、工艺流程图、总平面图和高程图,图纸总总量A1图纸不少于7张。
(2)撰写计算书:按《内蒙古科技大学实践性教学环节实施细则》中的规定撰写毕业设计计算说明书,要求详细写出所有设计过程、目录、摘要、文献等,要求打印。
0—5分
2
摘要及文献调研
摘要及外文资料翻译准确,文字流畅,符合规定内容及字数要求;文献调研充分、针对性强。
摘要及外文资料翻译基本正确,文字通顺,基本符合规定内容及字数要求;文献调研基本满足要求。
0—3分
3
完成质量
立论科学合理,论证、计算、分析和实验正确、严密,结论合理,图纸完备、整洁、正确
立论、论证、计算、分析和实验基本正确;结论合理,图纸完备,基本正确
内蒙古科技大学
本科生毕业设计手册
题 目:黑龙江省某污水处理厂工艺设计
学生姓名:王静
学 号:
专 业: 环境工程
班 级: 2012级—
指导教师:陈莉荣
手册目录
毕业设计任务及指导书
毕业设计过程检查记录

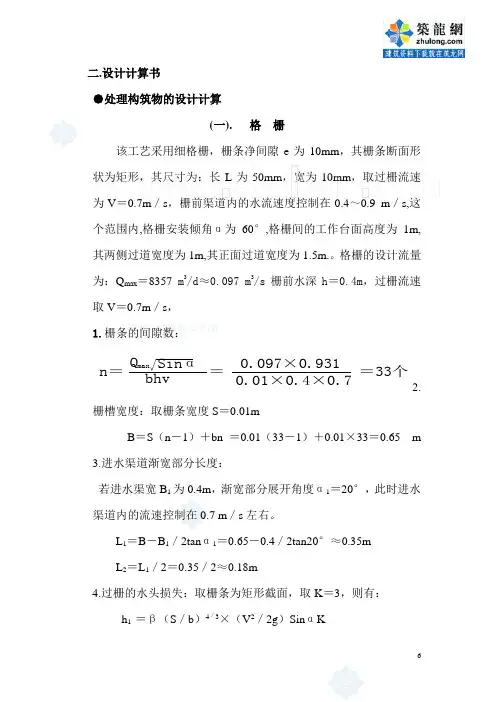

某废水处理工程设计计算书

某废水处理工程设计计算书

栅条的间隙数:渠道内的流速控制在0.7 m/s左右。

L1=B-B1/2tanα1=0.65-0.4/2tan20°≈0.35mL2=L1/2=0.35/2≈0.18m4.过栅的水头损失:取栅条为矩形截面,取K=3,则有:h1 =β(S/b)4/3×(V2/2g)SinαK=2.42×1×0.025×0.867×3 5.栅后槽总高度:取栅前渠道超高为≈2.34α1(二).集水池集水池采用相当于一台水泵6min的容量为35m3,集水池为矩形,°,斜管区底部缓冲高度为19 m 2×6×0.91 200nq×0.91≈=F=3Q2.方形池边长:4.4 ma=F ≈≈16 min<30 min6污泥部分所需容积:1×(100-92)×2(四). 生物转盘该工艺采用生物转盘为核心工艺,进出水设备采用三角堰,采用单轴四级转盘,氧化槽分为四格,格与格之间设导流槽,氧化槽由钢筋混泥土砌成。

生物转盘盘片采用硬聚氯乙烯板,厚度为3mm,盘片直径为3m,盘片净距为20mm,盘体与氧化槽表面的净距为150mm。

该工艺的面积负荷1.转盘总面积:每组设一个氧气槽,布置成单轴四级的形式,每级盘片数为61片。

5.氧化糟的有效长度:取循环沟道的系数K=1.2。

L=m(a+b)K=243(0.003+0.02)×1.2=6.7 m<7 m满足要求。

6.接触氧化槽的有效容积:采用半圆形接触氧化槽,设转盘与氧化槽表面间距C=150mm,转轴中心距水面的高度r为200mm,r/D=0.067,系数取0.328则有:V=0.328(3+2×0.15)2×6.7=24 m37.氧化槽的净有效容积:V’=0.328(3+2×0.15)2(6.9-243×0.003)=22 m38.氧化糟有效宽度:B=D+2C=3+2×0.15=3.3 m9.转盘转速:n0=6.37/3[0.9-〔22/240〕]=1.72 r/min 满足要求。

某造纸厂废水处理设计

某造纸厂废水处理设计

某造纸厂废水处理设计摘要本设计内容为造纸废水处理设计。

根据国家提出的排放标准进行处理废水,总设计的进水为5000 t/d。

进水中COD 6000-8000mg/L,SS 2000-3000mg/L,氨氮30-50mg/L,出水要求COD 浓度小于300mg/L,SS 小于70mg/L,氨氮小于15mg/L,pH 在6-9 范围内。

在某个构筑物单独处理中,主要需要完成其平面图剖面图加上一部分详图。

污水的处理按照各构筑物的布置进行处理:污水通过格栅,调节池,UASB,中沉池,A/O 工艺,絮凝沉淀池。

污泥的主要的处理流程为:从中沉池UASB 等构筑物中排出的污泥进入浓缩池,然后进入脱水机房,UASB 和A/O 中的污泥储存在浓缩池内,达到一定容量到脱水机房,最后外运处置。

UASB 工艺具有良好的降低COD 负荷的功能,A/O 工艺能去除污水中的氨氮。

关键词:造纸废水,UASB 工艺,A/O 工艺ABSTRACTThe design content for the papermaking wastewater treatment design. Wastewater treatment is carried out according to the emission standards proposed by the State. The total water intake is 5000 t / d. The COD concentration is less than 300mg / L, the SS is less than 70mg / L, the ammonia nitrogen is less than 15mg / L, the pH is in the range of 6-9 Within range.In a separate structure of the building, the main need to complete the plan section with a partial view. Sewage treatment in accordance with the layout of the structure to deal with: sewage through the grille, regulating pool, UASB, in the pool, A / O process, flocculation sedimentation tank. The main sludge treatment process is: from the sink pool UASB and other structures in the sludge discharged into the condensate pool, and then into the dehydration room, UASB and A / O in the sludge storage tank, to a certain capacity to the dehydration room, The final handling of disposal.UASB process has a good function to reduce the COD load, A / O process can remove ammonia in the sewage.Keywords: papermaking wastewater, UASB process, A / O p rocess目录第一部分设计说明书 (4)第一章概述 (4)1.1 设计概况 (4)1.2 基本设计参数 (5)1.3 废水水质特点 (7)1.4 地理位置 (7)第二章工艺流程的确定 (8)2.1 厌氧法的比较 (8)2.2 厌氧处理工艺确定 (8)2.3 好氧工艺的确定 (9)2.4 方案比选 (10)2.5 流程说明 (11)2.6 去除率 (12)第三章主要构筑物介绍 (13)3.1 格栅 (13)3.2 调节池 (13)3.3 UASB 反应器 (13)3.4 中沉池 (14)3.5 A/O 池 (14)3.6 二沉池 (15)3.7 污泥浓缩池 (15)第四章工程设计 (16)4.1 处理厂位置 (16)4.2 平面布置 (16)4.3 高程布置 (17)第五章经济计算 (18)5.1 构筑物土建费用 (18)5.2 设备材料 (19)5.3 工程总费用概算 (19)5.4 电耗 (20)5.5 运行费用及成本 (20)结论 (21)致谢 (22)参考文献 (23)第一部分设计说明书第一章概述1.1 设计概况1.1.1 设计名称造纸厂5000t/d 废水治理工程设计。

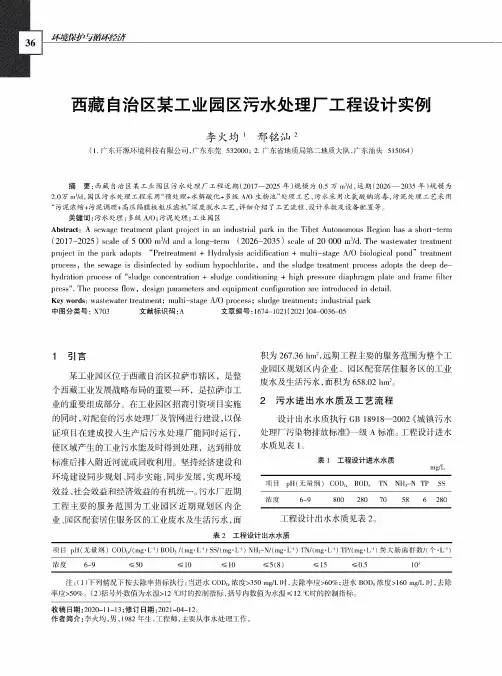

西藏自治区某工业园区污水处理厂工程设计实例

西藏自治区某工业园区污水处理厂工程设计实例

西藏自治区某工业园区污水处理厂工程设计实例李火均1邢铭汕2(1.广东开源环境科技有限公司,广东东莞532000;2.T东省地质局第二地质大队,广东汕头515064)摘要:西藏自治区某工业园区污水处理厂工程近期(2017—2025年)规模为0.5万n?/d,远期(2026—2035年)规模为2.0万品衍,园区污水处理工程采用“预处理+水解酸化+多级A/O生物池”处理工艺,污水采用次氯酸钠消毒,污泥处理工艺采用“污泥浓缩+污泥调理+高压隔膜板框压滤机”深度脱水工艺,详细介绍了工艺流程、设计参数及设备配置等。

关键词:污水处理;多级A/O;污泥处理;工业园区Abstract:A sewage treatment plant project in an industrial park in the Tibet Autonomous Region has a short-term (2017-2025)scale of5000m3/d and a long-term(2026-2035)scale of20000m3/d.The wastewater treatment project in the park adopts u P re t reatment+Hydrolysis acidification+multi-stage A/0biological pond"treatment process7the sewage is disinfected by sodium hypochlorite,and the sludge treatment process adopts the deep de­hydration process of"sludge concentration+sludge conditioning+high pressure diaphragm plate and frame filter press".The process flow,design parameters and equipment configuration are introduced in detail.Key words:wastewater treatment;multi-stage A/0process;sludge treatment;industrial park中图分类号:X703文献标识码:A文章编号:1674-1021(2021)04-0036-051引言某工业园区位于西藏自治区拉萨市辖区,是整个西藏工业发展战略布局的重要一环,是拉萨市工业的重要组成部分。

污水处理厂工艺设计

污水处理厂工艺设计
城市生活污水:COD Cr400mg/L,BOD5 200mg/L,SS 200mg/L, NH4+-N 40mg/L,TP 8mg/L,pH 6~8
工业废水:COD Cr 800mg/L,BOD5 350mg/L,SS 400mg/L, NH4+ -N 80mg/L,TP 12mg/L,pH 6~8
案例一 某污水处理厂设计
一、设计资料
(一)废水水质水量资料
某市临近北部湾,以海产养殖、水产品加工、海洋运输 为主,工业发展速度较慢。根据该市中长期发展规划, 2010年城市人口20万, 2015年城市人口28万。目前城市 居民平均用水400L/人.d,日排放工业废水2×104m3/d, 主要为有机废水,具体水质资料如下:
四、污水处理工艺选择
鉴于污水需脱氮除磷,故工艺选择只能限于较为成熟的 生物脱氮除磷工艺:
(一)SBR工艺
SBR工艺具有节省占地、不需要混合液回流和污泥回流 量等优点,但多池集约化控制需要较高的自动化程度,适 宜较小规模污水处理厂
(二)氧化沟
氧化沟 水力停留时间长,有机负荷和氨氮负荷低,且缺 氧、好氧交替进行,利于发生硝化反硝化和碱度回收
据BOD:N:P=100:5:1,去除203 mg/LBOD同时同化去除 的N和P分别为N:10.2 mg/L,P:2.03 mg/L 根据排放标准,允许排放的TN:8 mg/L,TP:1 mg/L 故 需 去 除 的 氮 磷 浓 度 : △ N=46.1-10.2-8=27.9 、 △P=8.6-2.03-1=5.57 mg/L BOD5/TN是评价能否采用生物脱氮的主要指标 本 设 计 进 水 TN 为 46.1mg/L , BOD5/TN=4.8 , 达 到 碳 源 要求 BOD5/TP是评价工艺能否采用生物除磷的主要指标 本工程BOD5/TP=26,能满足生物除磷工艺要求

某工业区1000t污水处理厂工艺方案设计

某工业区1000t污水处理厂工艺方案设计

某工业区1000t/d污水处理厂方案设计XXX公司二〇一四年七月目录第一章概述 (3)1.1 项目概况 (3)1.2 设计依据 (3)1.2.1 主要设计依据 (3)1.2.2 采用的主要标准及规范 (3)1.3 设计原则、范围 (4)1.3.1 设计原则 (4)1.3.2 设计范围 (4)1.3.3 设计工程内容 (4)第二章项目实施区域概况 (5)2.1某工业区现状 (5)2.2项目实施区域概况 (5)2.3地形地貌 (5)2.4气候特点 (6)2.5水资源 (6)2.6矿藏资源 (6)第三章工程方案设计总则 (7)3.1 厂址 (7)3.2 某工业区内的污水现状 (7)3.2.1污水现状 (7)3.2.2 污水量 (7)3.3 排放区污水水质情况 (7)3.3.1 排水水质 (7)3.3.2 污水处理厂排水水质 (9)3.3.2 设计污水处理厂去除效果 (10)3.4 污水处理工艺选择 (11)3.4.1 主要污染物去除及处理工艺要求 (11)3.4.2 污水可生化性分析 (14)3.4.4 污水二级处理工艺选择 (14)3.4.5 深度处理技术选择 (20)3.4.6 消毒技术论证与选择 (22)3.5 污泥处理技术选择 (23)3.6 除臭措施 (24)3.7 在线监测 (26)第四章污水处理厂工艺设计 (27)4.1 设计水量及水质 (27)4.1.1 设计规模 (27)4.1.2 污水厂设计水质 (27)4.2 污水及污泥处理工艺流程 (28)4.3 厂区总平面布置 (30)4.3.1 平面布置原则 (30)4.3.2 总平面布置 (30)4.4 污水厂高程布置 (31)4.4.1 高程布置设计原则 (31)4.4.2 污水厂高程布置 (31)4.5 构(建)筑物工艺设计 (31)4.5.1 各处理单元处理负荷及效率 (31)4.5.2 格栅及污水提升泵池 (32)4.5.3 调节池 (33)4.5.4 水解酸化池 (33)4.5.5 缺氧池 (34)4.5.6 好氧池 (34)4.5.7 沉淀池 (34)4.5.8 中间水池 (35)4.5.9 清水池 (35)4.5.10 接触消毒池 (35)4.5.11 污泥储池 (35)4.5.12 综合生产车间 (36)4.5.13 其他构筑物 (37)第五章管理及定员编制 (38)5.1 管理机构 (38)5.1.1 建设期管理机构 (38)5.1.2 运营期管理 (38)5.2 定员编制 (38)第六章工程效益 (39)6.1 运行成本估算 (39)6.2 环境效益 (39)6.3 社会效益 (40)第七章污水厂主要构筑物及设备 (41)7.1污水处理厂主要构筑物 (41)7.2污水处理厂主要设备 (42)第一章概述1.1 项目概况工程名称:某工业区1000t/d污水处理厂方案设计工程建设地点:某工业区1.2 设计依据1.2.1 主要设计依据(1)《中华人民共和国环境保护法》(2)《中华人民共和国水法》(3)《中华人民共和国水污染防治法》(4)污水处理厂厂址地形图(5)进出水管线图(1:500)(6)某工业园区小型污水处理厂用地红线图(7)业主提供的其他相关资料1.2.2 采用的主要标准及规范《工程建设标准强制性条文》(城市建设部份)(2002 版)《城市污水再生利用城市杂用水水质》(GB/T18920-2002)《室外排水设计规范》(GB50014-2006)(2014年版)《地表水环境质量标准》(2002 年版)(GB3838-2002)《城市排水工程规划规范》(GB50318-2000)《污水排入城市下水道水质标准》(CJ343-2010)《水处理厂附属建筑和设备设计标准》(CJJ31-89)《市政公用工程设计文件编制深度规定》建设部2004.03 《城市污水处理及污染防治技术政策》建成[2000]124 号文《建筑给水排水设计规范》(GB50015-2003)《泵站设计规范》(GB/T50265-2010)《城市区域环境噪声标准》(GB3096-93)1.3 设计原则、范围1.3.1 设计原则根据国家有关技术、经济等方面的政策和省、市政府对污水处理厂及排水管网工程的要求,确定以下编制原则:1、严格执行国家环境保护的政策,符合国家的有关法规、规范及标准。

某污水处理厂工程设计说明书

某污水处理厂工程设计说明书

河北徐水污水办理厂工程初步设计说明书工程号: 08P-0503C中国市政工程东北设计研究院二○○八年三月河北省徐水县污水办理厂工程初步设计说明书工程号: 08P-0503C院长:卜义惠教授级高级工程师院总工程师:厉彦松教授级高级工程师院副总工程师:杨红教授级高级工程师吴晓光教授级高级工程师分院主管院长:姜云海教授级高级工程师分院院长:韩宗育教授级高级工程师分院总工程师:张炳法高级工程师项目负责人:张连国高级工程师参加编制人员:张连国王立群赵铭伟李延辉张悦马德喜高峰李佳赵钢宋扬王志勤设计证书号: 070007-sj中国市政工程东北设计研究院2008年03月目录目录暂时不提取。

缺运行剖析章节附件:1.对于保定市利用亚行贷款建设徐水县日办理 3 万吨污水办理厂项目建议书的批复 ---- 河北省发展和改革委员会冀发改外资〔 2007〕 208 号2.徐水县污水办理厂瀑河洪水位标高的说明―――徐水县建设局3.徐水县城污水办理厂污泥出路和回用水计划――徐水县建设局4.徐水县环境监测站监测报告――徐环站监测字 2006 第 016 号5.对于污水厂供电的回复――徐水县供电责任有限公司6.建设项目选址建议书7.环境影响报告的批复――-保定市环保局8.对于徐水县污水办理厂用地的函――徐水县领土资源局9.对于河北省保定市白洋淀流域生态系统综合管理与环境保护项目工程利用亚行贷款国内配套资本的承诺函――――徐水县人民政府、财政局A.工程概略1.1 项目背景1.1.1 项目名称项目名称:河北省徐水县污水办理厂工程。

1.1.2 主管单位项目包办单位:徐水县建设局1.1.3 项目建设地址河北省徐水县县城1.2 工程建设内容1.2.1 污水办理厂工程污水办理厂厂内所有污水、污泥、中水办理修建物及隶属建筑物、厂区配套供电、供水及厂内道路等。

河北省徐水县污水办理工程远期总设计规模为35 万 m/d ,分期实3施。

本次依照近期规模 3.0 万 m/d 设计,近期设计雨水的截留倍数 n =1,污水的总变化系数 K 总=1.45 ;远期设计规模为35.0 万 m/d ,雨污完全分流。

工业废水处理工程设计方案

工业废水处理工程设计方案

工业废水处理工程设计方案一、项目背景随着我国工业的快速发展,工业生产过程中产生的废水量逐年增加,工业废水排放对环境的污染问题日益严重。

为了满足国家对环境保护的要求,提高水资源利用率,减少工业废水对环境的污染,本方案将对某工业企业的废水处理工程进行设计。

二、设计原则1. 符合国家及地方环保法规和标准,确保处理后的废水达到排放要求。

2. 充分考虑废水的水质、水量特点,选择适宜的处理技术,确保处理效果。

3. 工程设计应简洁、实用、安全、可靠,易于操作和维护。

4. 注重节能降耗,提高资源利用率,降低运行成本。

5. 结合企业实际情况,充分考虑未来发展规划,预留一定的发展空间。

三、废水处理工程设计方案1. 预处理单元预处理单元主要包括格栅、调节池、沉淀池等设施。

主要作用是去除废水中的悬浮物、调节废水水量和水质,为后续处理单元做好准备。

2. 生化处理单元生化处理单元采用A2/O(厌氧/缺氧/好氧)生物处理技术,通过微生物的代谢作用,去除废水中的有机物和氮磷等营养物质。

3. 深度处理单元深度处理单元主要包括砂滤池、活性炭滤池等设施。

用于进一步去除废水中的悬浮物、有机物、重金属离子等污染物,提高水质。

4. 清水池及排放清水池用于储存处理后的废水,满足企业内部回用或排放需求。

排放部分根据废水处理后的水质,选择合适的排放方式,确保废水达到排放标准。

5. 污泥处理单元污泥处理单元主要包括污泥浓缩、污泥稳定、污泥干化等设施。

将处理后的污泥进行减量化、稳定化和无害化处理,降低污泥对环境的污染。

四、工程投资与运行成本1. 工程投资:根据实际工程规模、设备材料及施工费用等,预计总投资为XX万元。

2. 运行成本:主要包括电费、药剂费、人工费、维护费等,预计年运行成本为XX万元。

五、结论本方案根据企业废水的水质、水量特点,采用了先进的废水处理技术,设计了预处理、生化处理、深度处理、污泥处理等单元,确保处理后的废水达到国家排放标准。

(完整版)某乳制品厂废水处理工程设计

(完整版)某乳制品厂废水处理工程设计

某乳制品厂废水处理工程设计目录1 引言 02 概况 02.1 设计规模 02.2 设计进水水质 02.3 设计出水水质 02.4 设计依据 02.4 设计原则 (1)3 工艺的合理性、先进性 (1)4 污水处理工艺流程与说明 (2)4.1 工艺流程 (2)4.2 工艺流程说明 (3)4.2 处理效果分析 (3)5 工艺设计与计算 (4)5.1 格栅计算 (4)5.2 集水池提升泵 (6)5.3 集水井设计计算 (6)5.4 事故池设计计算 (7)5.5 水解池设计计算 (8)5.6 调节池设计计算 (9)5.7 UASB反应池设计计算 (10)5.8 沉淀池 (24)5.9 清水池 (26)6 鼓风机房设计计算 (27)6.1 设计计算 (27)6.2 风机选择 (27)7 污泥处理系统 (27)7.1 污泥井 (27)7.2 污泥浓缩池 (28)8 带式压滤机 (29)8.1 设计说明 (29)8.2 设计计算 (29)8.3 污泥投配设备 (30)8.4 加药系统 (30)8.5 反冲洗水泵 (30)9 污水处理厂总体布置 (30)9.1 平面布置 (31)9.2 高程布置 (32)10 主要构筑物尺寸、钢筋用量及设备清单 (33)10.1 主要构筑物清单 (33)10.2 主要设备清单 (34)11 经济核算 (36)11.1 设备安装部分 (38)11.2 土建部分 (42)12 废水处理单位成本计算 (44)结论 (46)1 引言乳制品废水是典型的工业废水,因为近些年来国家积极倡导人们消费乳制品,使其成为继粮食、肉类、水产之后必不可少的营养食品[1],同时乳制品行业也成为我国新兴的而且有巨大发展潜力的食品行业,随之而来的就是生产过程中所产生的大量乳制品工业废水,该废水如果排入水体可以大量消耗水中的溶解氧,给水生植物和动物带来极大的危害,因此在排放前必须经过处理。

乳制品生产废水主要来源于生产车间设备加工、容器、管道清洗所产生的较高浓度的废水,以及生产车间与场地清洗产生的较低浓度的废水。

某冶炼厂工业废水处理工程计算机监控系统设计

某冶炼厂工业废水处理工程计算机监控系统设计
3 吉 林 市 大 禹水 净 化 工 业 有 限 责 任 公 司 吉 林 吉 l 【 2 1 秫 3 0【)

要 : 保 证 冶 炼 厂 的 废 水 处 理工 程 正 常 有 效 的 工 作 , 文作 者 在 某 冶炼 厂 工 业 废 水 处 理 工程 中 为 本
设 计 、 装 了以 工 业 控 制 计算 机 和 远 程测 控 模 块组 成 的 分 布式 计 算 机 监 控 系 统 . 于对 废 水 处 理 过 程 进 安 用 行 监控 。本 文 介 绍 了该 系统 的 硬 件 和软 件 的设 计 方 案 以及 具 体 的 实 施 方 法 关 键 词 : 业废水处理 ; 布式 ; 工 分 监控 系统 ; 计算 机 监 控
维普资讯

第 2 卷 第 4期 】
2 0】年 】 0 2月







V 21 、o 4 .
J u n l fN rha t hn o ra otes C ia O
I si t lcrcP we n ie rn n t u eOfE e ti o rE gn e ig t
收稿 日期 : 0 l0 3 2 0 一 8 2
作 者 简 舟 : 斗 (9 4一) . 北 省 束 鹿 县 人 . 北 电 力学 院 高 级 工 程 师 究 方 向 : 片微 型 机技 术厦 应 用 , 牛 】5 男 河 东 研 单
维普资讯
5 计算 机监 控 系统 软件 设计 方 案 及 实施
() 1 工业 废水 处理 工程 的计算机 监控 流 程 主机 复位 启动后 进入 主菜单 画面 , 主菜单 画面 中提 供参数设 置 、 在 数据 监测 、 印操作 、 打 系统 自检 等 项功 能供选 择 。一般 应该 首先选择 “ 参数 设 置” 一项 , 对相 关的参数 进行设 置。如 p H值 高限报警 值 、 H p 值低 限报警 值 、 动加 药操 作 p 启 H值 、 止 加药 操作 p 停 H值 。经 过对 各 项设 置 的 数 值核 对无 误可 以选 择 “ 认 确 操作 , 以便将 上述 参数存储在 硬 盘 中形 成 参数 数据 文件 。参数设 置之 后可 以通过 菜单转 ^ 数

工业园区污水处理设计方案

工业园区污水处理设计方案

年 4月
贾得工业园区污水处理工程设计方案
山西省内典型生活污水水质资料, 确定本工业园区生活污水水质见下
表:
园区生活污水水质

SS
COD
BOD
NH 3-N
TN
TP
pH (mg/L ) (mg/L ) ( mg/L ) ( mg/L ) (mg/L ) (mg/L ) 目

50
400
200
30
45

4
6
三 、设计出水水质 .............................................................
9
第四章 工艺技术方案 . ...........................................................
10
一 、工艺选择分析 ............................................................
10
二 、 “A2O+FMB”R 工艺特点 ....................................................
11
三 、工艺方案确定 ............................................................
14
第五章 工程设计 . ...............................................................
工业园区污水处理
贾得工业园区污水处理厂
设 ቤተ መጻሕፍቲ ባይዱ 方 案
编制日期:二零一五年四月

污水处理厂设计书

污水处理厂设计书

中南民族大学环境工程课程设计书设计题目:SBR法处理高速公路某服务区废水工程设计(1200t/d)姓名:张孝权学院:化学与材料科学学院专业:2010级环境工程学号:10082015指导老师:孙杰(大)设计日期:2013.8.8~2013.9.6目录第一章、绪论3第二章、总体设计 4 2.1 设计方案的选择与确定 4 2.11 CAST工艺的评述 5 2.2 工艺流程说明 5 2.21工艺流程图 5 2.22各构筑物单元作用概述 6第三章工艺流程的计算8 3.1 污水处理部分 8 3.11 格栅计算(粗、细格栅) 8 3.12沉砂池计算 10 3.13初沉池计算 12 3.14 隔油池计算 13 3.15 气浮池计算 14 3.16 SBR反应器计算 15 3.17 消毒池计算 17 3.2 污泥处理部分18 3.21重力浓缩池计算 18 3.21污泥脱水车间设计 19第四章主要设备选型及经济核算19 4.1 主要设备选型列表19 4.2 经济核算20 4.21 污水处理站工程初步经济核算 20 4.22 环境效益分析 22第五章污水处理站的总体布置22 5.1平面布置设计22 5.2 工艺流程高程布置 23第六章结论 (24)第一章绪论1.1设计基础资料⑴废水水量由于该项目为新建项目,所以废水处理站的废水水量只能根据该项目的环境评价报告书及初步设计文件等技术资料。

服务区废水主要来自服务区生活污水和加油站洗车废水,废水日平均排水量1200t∕d。

⑵设计水质根据该项目的环境评价报告书及初步设计文件等技术资料并参照类似工程需要进行治理的水污染物为CODcr 、BOD5、NH3-N、SS等,水质如下:CODcr = 400 mg/L,BOD5 = 250mg/L,SS=120mg/L,NH3-N=80mg/L。

BOD5/ CODcr > 0.45,属于易生化废水,为了确保达标排放的要求,并兼顾工程投资、运行费用等,在采用废水处理工艺时,设计进水水质考虑留有一定的富余量,设计进水水质为:⑶根据该项目的环境评价报告书及初步设计文件等资料,废水经废水处理站处理后,最终排入半封闭水体,需达到国家《城镇污水处理厂污染物排放标准》(GB18918-2002)的一级B标准。

第十三章 污水处理厂和工业废水处理站设计(汇总)

第十三章  污水处理厂和工业废水处理站设计(汇总)

3. 工程造价和运行维护费用。由于污水处理设施运行周期 较长,社会经济条件好的地区比较重视工艺的先进性和自动化 程度,以便未来设施能够长期高效、正常运行,工艺选择具有 超前性;而社会经济条件较差的地区或城市,需在确保稳定性 的前提下节省投资规模、降低运行费用
4. 运行管理与自动化控制要求。仪器设备及其自动化程度 不仅影响运行管理,也对技术人员素质和工程投资等产生很大 影响,如SBR工艺对在线检测和计算机自动化控制要求很高。
4. BOD5/TP是评价工艺能否采用生物除磷的主要指标,进行 生物除磷的低限是BOD5/TP=17,本工程BOD5/TP=30,能 满足生物除磷工艺要求
据此分析,本设计可以采用生物法对污水进行脱氮除磷处理
由于本设计排水系统为合流制污水,需设初沉池。合流制 污水初沉池一般按旱季污水量计算,按合流设计流量校核,校 核的沉淀时间不宜小于30min。因此本设计只能按较短沉淀时 间设计,旱季时污水不经过初沉池,以确保工艺生物脱氮除磷 效果
采用技术标准、工艺流程、工程投资估算和资金筹措;项目 建设进度设想和效益估算
(二)可行性研究涉及项目建设的必要性、经济合理性、 技术可行性、实施可能性进行综合研究和论证,或对项目规模、 选址、工艺运行、投资和效益等工程技术经济性问题进行科学 论证和评价,以判断该项目是否可行,为立项决策提供科学依 据
(三)工艺选择
生物除磷脱氮涉及厌氧、缺氧、好氧三个不同过程的交替 循环。根据目前我国大中城市污水处理厂生物脱氮除磷工艺及 其运行效果, A2/O法和前置厌氧氧化沟法技术较为成熟,运行 效果较好
1. A2/O法为空间上的推流式,原污水首先进入厌氧区, 兼性厌 氧的发酵细菌将废水中大分子有机物转化为小分子有机物。在 厌氧条件下,聚磷菌将菌体内积贮的ATP分解,所释放的能量 供专性好氧的聚磷菌在厌氧的不利环境下维持生存。随后进 入缺氧区,反硝化细菌利用混合液回流而带的硝酸盐,以及有 机物进行反硝化,达到同时去碳和脱氮的目的。污水进入好氧 区,聚磷菌大量吸收环境中的磷,并以聚磷酸盐的形式在体内
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

更多资料请访问(.....)2006级环境工程课程设计指导书题目:某工业废水处理工程设计系别:环境工程系_专业:环境工程年级: 2 0 0 6级设计指导书一、确定废水处理工艺流程在对工业废水的水质特点,生产过程以及废水的产生情况的调研基础上,参考典型工艺流程,通过方案比较,确定工艺流程。

在选取工艺流程过程中,要考虑污水的水质、水量特点,污水中污染物状况,可生化性,污水处理程度,经处理后污水的排放问题。

这是污水处理工艺流程选定的主要依据,根据处理水的排放去向及国家或地方制定的污水各类排放标准,确定应去除的污染物及其处理程度,再选择处理方法。

二、构筑物的设计计算(一)预处理系统构筑物的设计计算预处理系统包括格栅、筛网、沉淀池等,预处理系统主要用于去除悬浮物和大的漂浮物等,减轻后续生物处理负担。

根据废水特点设计预处理系统。

根据工业废水水质、水量变化大的特点,工业废水处理系统往往需要设置调节池,用于调节水质水量。

(二)、主体构筑物的设计计算依据废水水质,选择相应的处理工艺。

主体构筑物可以是物理处理、化学处理或生物处理,或三者的相互结合,以经济、新颖、处理效果满足出水排放要求为准。

(三)污泥处理构筑物的设计计算污泥处理的基本问题是通过适当的技术措施,为污泥提供出路。

对于预处理和生物处理过程中产生的污泥需要经过适当的处理,达到污泥的减量化。

工业废水处理站,由于处理的水量较小,污泥产生量较少,污泥处理一般采用污泥浓缩或机械脱水,风干外运等方法。

机械脱水主要的方法是转筒离心机、板框压滤机、带式压滤机和真空过滤机。

板框压滤机一般为间歇操作,基建设备投资大,过滤能力也较低,但由于其泥饼的含固率高,滤液清澈,固体物质回收率高.调理药品消耗量少。

对运输、进一步干燥或焚烧以及卫生填埋的污泥、可以降低运输费用,减少燃料消耗、降低填埋场用地。

板框压滤机的选用,主要根据污泥量、过滤机的处理能力来确定所需过滤面积和压滤机的台数!带式压滤机具有连续生产、机器制造容易、操作管理简单、附属设备较少等特点,从而使投资、劳动力、能源消耗和维护费用都较低,在国内外的污水脱水中得到广泛应用,在国内的发展尤其迅速,新建城市污水处理厂的脱水设备几乎都采用带式压滤机。

但由于我国的合成有机聚合物价格昂贵,致使污泥带式压滤机的运行费用很高。

带式压滤机是根据生产能力、污泥量来确定所需压滤机的宽度和台数。

转筒离心机具有处理量大、基建费用少、占地少、工作环境卫生、操作简单、自动化程度高等优点,特别重要的是可以不投加或少投加化学调理剂。

其动力费用虽然较高,但总运行费用较低。

是世界各国较多采用的机种.转筒离心机的选择是根据它的处埋能力,即每台机每小时处理污泥立方数,或每台机每小时处理干污泥千克数和每日需要处理的湿污泥立方数或干污泥千克数来决定。

至少选择二至三台(其中一台备用)。

三、污水处理厂布置(一)污水处理厂的平面布置污水处理厂平面布置直接影响污水厂占地面积大小、运行是否安全可靠、管理与检修是否方便及厂区环境卫生状况等多项问题。

1、布置的原则(l)平面布置必须按室外排水设计规范所规定的各项条款进行设计。

(2)总体布置应根据厂内各建筑物和构筑物的功能和流程要求.结合厂址地形,气候与地质条件等因素,并考虑便于施工、操作与运行管理,力求挖填土方平衡,并考虑扩建的可能性,留有适当的扩建余地。

通过技术经济比较来确定。

(3)生活设施与生产管理建筑物宜集中布置,即位置和朝向应力求合理,并与处理构筑物保持一定距离。

(4)各处理构筑物布置应紧凑,节省占地,缩短连接管线,同时还应考虑到敷设管线、闸阀等附属设备、构筑物地基的相互影响以及施工、操作运行与检修方便,构筑物之间必须留有5~10m的间距,消化池及消化气罐等特殊构筑物的间距应按有关规定确定。

(5)污水与污泥的流向应充分利用原有地形、各个构筑物的连接管渠应简单而便捷,避免迂回曲折,符合排水畅通、降低能耗、平衡土方要求。

(6)污泥处理构筑物应尽可能集中布置并单独组合,以利于安全并便于管理。

污泥消化池应距离初次沉淀池较近,以缩短污泥管线,但消化他与其它构筑物之间的距离不得少于20m。

储气罐、余气燃烧装置、消化气管到与其它危险品仓库的位置与设汁,应符合国家或地区的防火规范要求。

(7)联系各处理构筑物管渠布置应使各处理系统自成体系,以保证各处理单元能够独立运行,当某一处理构筑物因故停止运行时,不致影响其它构筑物的正常运行。

(8)应合理地布置处理构筑物的超越管渠,以便在发生事故或检修时,污水能超越后续构筑物或进入事故池或直接排入水体。

(9)处理构筑物宜设放空管道,排出的水应回流处理。

(10)各处理构筑物与辅助建筑的位置应根据安全、运行方便与节能的原则确定。

如变电所宜设于耗电量大的构筑物附近。

鼓风机房宜设于曝气池附近;化验室与办公室应远离污泥处理设施,并与其它处理构筑物保持适当的距离,位于其夏季主风向的上风向处;操作运行的值班室应尽量布置在使操作管理人员能够便于观察各种处理构筑设施运行情况的位置等。

(11)污水厂区内应设置联通各构筑物和附属建筑物的必要通路。

(12)污水厂区内的绿化面积不宜小于全厂总面积的30%。

(13)城市污水处理厂周围应设置围墙。

2、布置的内容(1)生产性构筑物。

包括各种污水处理构筑物、污泥处理构筑物、泵房、鼓风机房、投药间、消毒间、变电所、中心控制室等。

各处理构筑物的个数同平面布置有密切关系,在设计各处理构筑物时已作考虑。

但是,在平面布置时,如发现不妥,应予调整。

在考虑一种处理构筑物有多个池子时,要使配水均匀。

为此,在平面布置时,常为每组构筑物设置配水井。

此外,应在适当的位置上设置污水、污泥、气体等的计量设备。

(2)辅助建筑物、包括办公楼、机修车间、化验室、仓库,食堂。

(3)各种管线。

包括污水与污泥的管渠、空气管、消化气管等。

(4)其它。

包括道路、围墙、大门、绿化设施等。

3、其它(1)污水处理厂总平面图的比例。

根据污水处理厂规模大小,宜采用1:200—l:1000的比例绘制。

(2)辅助建筑所需要的面积可根据有关规范和工具书选用。

(二)污水处理厂的高程布置污水处理厂高程布置的主要任务是确定各处理构筑物和泵房标高,确定处理构筑物之间连接管渠的尺寸及其标高,通过计算确定各部位的水面标高。

1、布置原则(l)为了使污水与污泥在各构筑物间按重力流动或减少提升次数,以减少提升设备与运行费用。

必须精确计算各构筑物之间的水头损失,避免不必要的跌水。

(2)应注意污水流程与污泥流程的配合,尽量减少需提升的污泥量,污泥脱水间、浓缩池、消化池等高程确定,应注意其污泥水能自流人其它构筑物的可能性,考虑污泥处理设施排出的污水能自流流入泵站集水池和其它污水处理构筑物。

2、计算内容(1)污水处理高程计算内容:a.各处理构筑物的水头损失(包括进出水渠道的水头损失)b.构筑物之间的连接管渠中的沿程与局部水头损失;c.各处理构筑物的高程。

(2)污泥处理高程计算内容:a.各处理构筑物的水头损失(包括进出泥渠道的水头损失)b.构筑物之间的连接管渠中的沿程与局部水头损失c.各污泥处理构筑物的高程。

3、计算方法(1)污水处理流程计算方法:a.计算水头损失时,以最大流量(涉及远期流量的管渠与设备,按远期最大流量考虑)作为构筑物与管渠的设计流量。

还应考虑当某座构筑物事故停止运行时,与其并联运行的其他构筑物与有关连接管渠能通过全部的流量。

b.高程计算时,常以受纳水体的最高水位作为起点,逆污水处理流程向上倒推计算,以使处理后的污水在洪水季节也能自流排出,或以格栅为起点,顺污水处理流程推求各后续处理构筑物的高程,并校核是否满足重力排放要求和埋深的要求。

如果排放水体最高水位较高时,应在污水处理水排人水体前设计泵站,水体水位高时抽水排放。

如果水体最高水位很低时,可在处理水排人水体前设跌水井,处理构筑物可按最适宜的埋深来确定标高。

c.对于平原城市可采用上述方法,即以受纳水体的最高水位作为起点,逆污水处理流程向上倒推计算,这可使污水厂水泵需要的扬程较小,运行费用也较小、但对于山地城市,如污水厂址远高于受纳水体的最高水位,则应先确定流程中最大构筑物的埋深,再依次推求各处理构筑物的标高,而使得整个处理流程埋深最小。

d.在进行工艺设计时,由于处理构筑物的水头损失主要是水流在进出水渠中的损失和跌水的水头损失,应根据处理构筑物的构造与进出水渠的尺寸详细计算。

e.在绘制流程图时采用的比例尺:横向与总平面图相同,纵向为1:50~1:100。

四、工程图纸绘制设计的图纸均按初步设计的要求绘制。

1、平面图绘制采用比例尺1:200~1:500。

图上表示出指北针.现有的和设计的构(建)筑物、主要管道、围墙、绿地、道路的平面位置。

构筑物布置既要紧凑,又要保证一定的施工间距,并且有发展的余地。

可以用单线绘制,但要定位,矩形或正方形构筑物应标出对角的位置坐标,圆形构筑物应标注圆心的位置坐标。

远期建设的构(建)筑物可以用虚线绘制并加以说明。

主要管线包括:污水管、污泥管、空气管、放空管、超越管、事故排放管、上清液回流管等,图中应标明这些管线的走向及管径。

除平面布置图外,图中还应有构(建)筑物一览表、图例、说明等。

2、流程图绘制高程图采用比例尺:横向与相应的平面图相同,纵向常采用1:100~1:200。

内容包括设计地面高程、构筑物高程。

画出污水、污泥流程图,图中还应包括图例、说明。

五、设计计算书、说明书与编制(一)说明书编制内容1、概述(1)设计依据设计任务书的内容,设计的主要要求。

(2)主要设计资料资料名称、来源、编制单位、日期。

(3)废水处理技术综述(二)设计计算书编制内容设计计算书编制内容,总体上可按说明书内容顺序组织。

对每一单项构筑物等的计算,可按下列顺序编制计算书:(1)计算依据。

重要的基础数据,有关的规范规定,可列在一表格内。

以引起注意。

(2)计算方法。

列出主要的计算公式,说明重要的参数的选取依据。

(3)计算过程、列出重要的计算步骤。

(4)计算结果。

列出重要的计算结果。
