室外供热管网 PPT
合集下载
城市供热管网的布置及敷设课件
施工验收标准与方法
外观检查
对管道、阀门等设备进行外观检 查,确保无严重磨损、变形、锈
蚀等现象。
功能性测试
对供热管网的各部分进行功能性 测试,如压力实验、泄漏实验等
,确保系统正常运行。
运行调试
在正式供热前,进行系统运行调 试,确保供热效果良好,满足用
户需求。
06
城市供热管网的运行维护与管理
运行维护要求与制度
供热不足
检查供热源和管网是否正常运行,调整供热参数。
管理策略与案例分析
分区管理
01
将供热区域划分为若干个小区,设专人负责各小区的供热管理
。
信息化管理
02
建立信息化管理系统,实时监测供热管网运行状态,提高管理
效率。
案例分析
03
分析实际运行中的典型案例,总结经验教训,优化管理措施。
THANKS
THANK YOU FOR YOUR WATCHING
根据工作压力、温度、管 材等因素确定管壁厚度, 以确保管道的强度和耐久 性。
敷设工艺与流程
沟槽开挖
根据管道敷设方式和地形条件 ,开挖沟槽,并做好基础处理 。
回填夯实
将沟槽回填夯实,确保管道不 受外力损伤和变形。
测量放线
根据设计图纸确定管道线路, 并进行现场测量放线。
管道安装
将管道按照设计图纸要求进行 安装,确保连接坚固、坡度正 确。
质量检测
对管道进行质量检测和压力实 验,确保管道无泄漏和正常运 行。
04
城市供热管网的设计与优化
设计目标与原则
设计目标
确保供热管网的高效、安全和可靠运行,满足城市居民和工业企业的供热需求 ,同时降低建设和运营成本。
供热工程--全套课件-419页PPT文档
mi 2·℃/ i
W
(1-11)
式中 R—0 —贴土保温地面的热阻,m2·℃/ W ;
R—0 —非保温地面的热阻,m2·℃/ W(见表1-5);
——保温层的厚度,m;
i——保温材料的导热系数,W/ m·℃ i
(3)铺设在地垄墙上的保温地面各地带的换热阻值,可按 下式计算
R0 1.18Rm0 2·℃/ W
K
F (tn
th
)
——围护结构的传热系数,W/m2·℃;
K
——围护结构的面积,㎡;
F——冬季室内计算温度 ,℃ ;
tn
tw '——供暖室外计算温度,℃ ; a ——温度修正系数 ;
一、室室内内计计算算温温度度:指距地tn面2m以内人们活动地区的平均温度。
当人体衣着适宜,保暖量充分且处于安静状况时: 室内温度20 ℃比较舒服,18 ℃无冷感,15 ℃为明显冷感温度界限。
计算。
Q'
Q' 1. j
Q' 1.x
Q2'
Q3'
围护结构的基本耗 热量
围护结构的附加耗 热量
冷风渗透耗热量
冷风侵入耗热量
第二节 围护结构基本耗热量
供暖控制对象:室内温度(干球温度) 空调控制对象:温度、相对适度、风速、洁净度
围护结构的基本耗热量,计算公式:
式中
q
'
aK
F (tn
t
' w
)
假设沿建筑物各层完全畅通,热压主要由室外空气与楼梯间等竖直 贯通通道空气之间的密度差造成。建筑物内、外空气密度差和高度 差形成的理论热压,可按下式计算
Pr (hz h)(w n )g

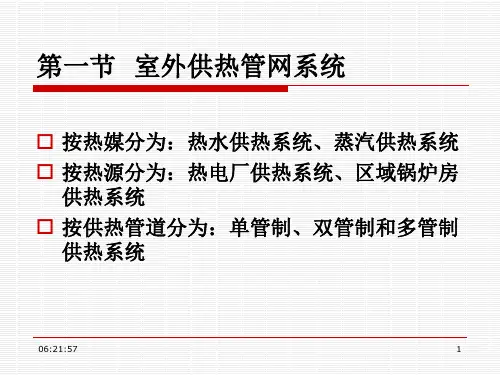

室外供热管网设计
进入各热交换器的热网供水阀的开度,控
制进入各热交换器的网路水流量。
上述两种连接方式的特点:
用热网回水预热上水,可减少网路循环水量。 用户系统与热水网路的水力工况隔离,便于管
理。 适用于城市大型热水供热系统。
06:21:58
16
(五)开式热水供热系统
中。
06:21:58
18
3.与上水混合的连接方式 图5-4(c)。 特点:可减少热网补水量;连接方式简单。 设计要求: 要求供水管压力>上水管压力,需在上水管上设止
回阀。
适用于热水供应用水量很大的场合。
06:21:58
19
(六)设计方案的选择与比较
在供热工程设计中,设计方案的确定是一项 重要的、且影响全局的工作,供热系统设计 方案涉及到:能源合理利用和运行管理;能 源、外网和热用户三个方面。
供热系统设计方案的确定:应根据现行国家 能源政策、有关规程规范,全面考虑热源、 热网和热用户三个方面,经过技术经济比较 综合分析后加以确定。
06:21:58
20
1.设计方案比较
以图5-5所示的两个小区供热方案为例,讨论A、B小区 供热方案,即热网加热器和热网循环水泵的组合配套问 题。
图5-5供热区域A、B示意图
用户的热水供应用水直接取自热水网路系统。
1.无储水箱的连接方式 图5-4(a)。 特点:连接方式简单。 设计要求: 回水进水管上设止回阀。供水管上设水温调
节阀。 适用于小型住宅和公用建筑中。
06:21:58
17
2.装设上部储水箱的连接方式
如图5-4(b)。 特点:热水水温稳定。 设计要求: 回水进水管上加止回阀。 供水管上设水温调节阀。 适用于浴室、洗衣房和用水量很大的工业厂房
制进入各热交换器的网路水流量。
上述两种连接方式的特点:
用热网回水预热上水,可减少网路循环水量。 用户系统与热水网路的水力工况隔离,便于管
理。 适用于城市大型热水供热系统。
06:21:58
16
(五)开式热水供热系统
中。
06:21:58
18
3.与上水混合的连接方式 图5-4(c)。 特点:可减少热网补水量;连接方式简单。 设计要求: 要求供水管压力>上水管压力,需在上水管上设止
回阀。
适用于热水供应用水量很大的场合。
06:21:58
19
(六)设计方案的选择与比较
在供热工程设计中,设计方案的确定是一项 重要的、且影响全局的工作,供热系统设计 方案涉及到:能源合理利用和运行管理;能 源、外网和热用户三个方面。
供热系统设计方案的确定:应根据现行国家 能源政策、有关规程规范,全面考虑热源、 热网和热用户三个方面,经过技术经济比较 综合分析后加以确定。
06:21:58
20
1.设计方案比较
以图5-5所示的两个小区供热方案为例,讨论A、B小区 供热方案,即热网加热器和热网循环水泵的组合配套问 题。
图5-5供热区域A、B示意图
用户的热水供应用水直接取自热水网路系统。
1.无储水箱的连接方式 图5-4(a)。 特点:连接方式简单。 设计要求: 回水进水管上设止回阀。供水管上设水温调
节阀。 适用于小型住宅和公用建筑中。
06:21:58
17
2.装设上部储水箱的连接方式
如图5-4(b)。 特点:热水水温稳定。 设计要求: 回水进水管上加止回阀。 供水管上设水温调节阀。 适用于浴室、洗衣房和用水量很大的工业厂房
第三节--换热站及热力管网PPT课件
3
(二)换热器的定义及分类
• 换热器是换热站的核心设备。所谓换热器 就是实现热量传递的设备。在石油、化工、 轻工、制药、能源等工业生产中,常常需 要把低温流体加热或者把高温流体冷却, 把液体气化成蒸汽或者把蒸汽冷凝成液体。 这些过程均和热量传递有着密切的关系, 因而均可以通过换热器来完成。
4
1、换热器的工作原理 • 换热器的工作原理是利用冷介质与热介质之间的
间供站是指:电厂为一次 线,小区为二次线,热源 与热网和热用户连接处为 间连接。通过下面的供热 流程可以理解间供站的定 义。
2
热源厂→一级换热站(汽水换人)→一级热水管网→ 二级换热站→二级热水管网→热用户 换热站的主要设备包括板式热水器;循环泵;一、二 次线除污器;补水泵;水箱;计量表;控制阀门等。
滚柱导向支架。 • 4)弹簧支架
15
(五)采暖系统与管网的连接
• 在民用建筑中,常用的采暖热媒介质是热 水,所以主要介绍热水采暖与集中供热热 网的链接形式。
• 采暖系统与集中供热热网相连时如设施比 较少,可称为引入口;如设施比较多,可 称为热力中心(或热力站)。热水采暖与 集中供热热网的连接形式可以分为直接连 接旋板式式换热器的构造原理、特点:螺旋 板式换热器是一种高效换热设备,适用汽—汽, 汽—液、液—液传热。按结构形式可分为不可拆 式螺旋板式及可拆式螺旋板式换热器。
• (3)列管式换热器的构造原理、特点:列管式换 热器(又名列管式冷凝器),按材质分为碳钢列 管式换热器,不锈钢列管式换热器和碳钢与不锈 钢混合式列管换热器三种,按形式分为固定管板 式、浮头式、U型管式换热器,按结构分为单管程、 双管程和多管程。
• (3)、小型换热站一般为单体单层砖混或内框结 构,大型换热站一般为二层全框或底框架结构。
(二)换热器的定义及分类
• 换热器是换热站的核心设备。所谓换热器 就是实现热量传递的设备。在石油、化工、 轻工、制药、能源等工业生产中,常常需 要把低温流体加热或者把高温流体冷却, 把液体气化成蒸汽或者把蒸汽冷凝成液体。 这些过程均和热量传递有着密切的关系, 因而均可以通过换热器来完成。
4
1、换热器的工作原理 • 换热器的工作原理是利用冷介质与热介质之间的
间供站是指:电厂为一次 线,小区为二次线,热源 与热网和热用户连接处为 间连接。通过下面的供热 流程可以理解间供站的定 义。
2
热源厂→一级换热站(汽水换人)→一级热水管网→ 二级换热站→二级热水管网→热用户 换热站的主要设备包括板式热水器;循环泵;一、二 次线除污器;补水泵;水箱;计量表;控制阀门等。
滚柱导向支架。 • 4)弹簧支架
15
(五)采暖系统与管网的连接
• 在民用建筑中,常用的采暖热媒介质是热 水,所以主要介绍热水采暖与集中供热热 网的链接形式。
• 采暖系统与集中供热热网相连时如设施比 较少,可称为引入口;如设施比较多,可 称为热力中心(或热力站)。热水采暖与 集中供热热网的连接形式可以分为直接连 接旋板式式换热器的构造原理、特点:螺旋 板式换热器是一种高效换热设备,适用汽—汽, 汽—液、液—液传热。按结构形式可分为不可拆 式螺旋板式及可拆式螺旋板式换热器。
• (3)列管式换热器的构造原理、特点:列管式换 热器(又名列管式冷凝器),按材质分为碳钢列 管式换热器,不锈钢列管式换热器和碳钢与不锈 钢混合式列管换热器三种,按形式分为固定管板 式、浮头式、U型管式换热器,按结构分为单管程、 双管程和多管程。
• (3)、小型换热站一般为单体单层砖混或内框结 构,大型换热站一般为二层全框或底框架结构。
供热管网的布置与敷设
• 供热管道直埋敷设时,由于保温结构与土壤直接接触,对保温材料的 要求较高,应具有导热系数小、吸水率低、电阻率高、有一定机械强 度等性能。
下一页 返回
任务二 供热管道的敷设
• 目前,国内使用较多的保温材料有聚氨基甲酯硬质泡沫塑料、聚异氰 脲酸酯硬质泡沫塑料、沥青珍珠岩等几种材料。保温材料外边的防水 层,常用的有聚乙烯管(硬塑)保护层、玻璃钢保护层等。
工人能弯腰行走并进行一般的维修工作的要求而定。地沟净高为1. 2~1.4m,人行通道净宽为0.5 ~0.7m,如图12-8所示 。断面尺寸可参见表12-5。半通行地沟,每隔60m 应设一个检 修口。 • 3. 不通行地沟
上一页 下一页 返回
任务二 供热管道的敷设
• 不通行地沟的造价较低,占地较小,是城镇供热管道经常采用的地沟 敷设形式。其缺点是管道检修时必须掘开地面。其断面尺寸仅需满足 施工需要,横断面如图12-9所示。
• 下面分别说明通行地沟、半通行地沟和不通行地沟的地沟。 • 1. 通行地沟
上一页 下一页 返回
任务二 供热管道的敷设
• 在通行地沟内人员可自由通行,可保证检修、更换管道和设备等作业 。其土方量大,建设投资高,仅在特殊或必要场合采用。
• 通行地沟的净高不小于1.8m,人行通道的净宽不小于0.7m, 如图12-7所示。沟内两侧可安装管道,地沟断面尺寸应保证管道 和设备检修和更换管道的需要,相关尺寸规定见表12-4。通行地 沟每隔100m 应设一个人孔。整体浇筑的钢筋混凝土通行地沟, 每隔200m 应设一个安装孔。安装孔的长度应保证6m 长的管子 进入地沟,宽度为最大管子的外径加0.4m,但不得小于1.0m。
上一页 下一页 返回
任务二 供热管道的敷设
• 在结构上,不论对哪种地沟,都要求尽量做到严密不漏水。当地面水 、地下水或管道不严密处的漏水侵入地沟后,会使管道保温结构破坏 ,管道遭受腐蚀。一般要求将沟底设于当地最高水位以下,并在地沟 壁内表面做防水砂浆粉刷。地沟盖板之间、盖板与沟壁之间应用水泥 砂浆或沥青勾缝。需要注意的是,尽管地沟是防水的,但含在土壤中 自然水分会通过盖板或沟壁渗入沟内,蒸发后使沟内空气饱和,当湿 空气在沟内壁面上冷凝时,会产生凝结水,并沿壁面下流到沟底。因 此,地沟应有纵向坡度,以使沟内的水流入检查室内的集水坑内,坡 度和坡向与管道的坡度和坡向相同,坡度不小于0.002。
下一页 返回
任务二 供热管道的敷设
• 目前,国内使用较多的保温材料有聚氨基甲酯硬质泡沫塑料、聚异氰 脲酸酯硬质泡沫塑料、沥青珍珠岩等几种材料。保温材料外边的防水 层,常用的有聚乙烯管(硬塑)保护层、玻璃钢保护层等。
工人能弯腰行走并进行一般的维修工作的要求而定。地沟净高为1. 2~1.4m,人行通道净宽为0.5 ~0.7m,如图12-8所示 。断面尺寸可参见表12-5。半通行地沟,每隔60m 应设一个检 修口。 • 3. 不通行地沟
上一页 下一页 返回
任务二 供热管道的敷设
• 不通行地沟的造价较低,占地较小,是城镇供热管道经常采用的地沟 敷设形式。其缺点是管道检修时必须掘开地面。其断面尺寸仅需满足 施工需要,横断面如图12-9所示。
• 下面分别说明通行地沟、半通行地沟和不通行地沟的地沟。 • 1. 通行地沟
上一页 下一页 返回
任务二 供热管道的敷设
• 在通行地沟内人员可自由通行,可保证检修、更换管道和设备等作业 。其土方量大,建设投资高,仅在特殊或必要场合采用。
• 通行地沟的净高不小于1.8m,人行通道的净宽不小于0.7m, 如图12-7所示。沟内两侧可安装管道,地沟断面尺寸应保证管道 和设备检修和更换管道的需要,相关尺寸规定见表12-4。通行地 沟每隔100m 应设一个人孔。整体浇筑的钢筋混凝土通行地沟, 每隔200m 应设一个安装孔。安装孔的长度应保证6m 长的管子 进入地沟,宽度为最大管子的外径加0.4m,但不得小于1.0m。
上一页 下一页 返回
任务二 供热管道的敷设
• 在结构上,不论对哪种地沟,都要求尽量做到严密不漏水。当地面水 、地下水或管道不严密处的漏水侵入地沟后,会使管道保温结构破坏 ,管道遭受腐蚀。一般要求将沟底设于当地最高水位以下,并在地沟 壁内表面做防水砂浆粉刷。地沟盖板之间、盖板与沟壁之间应用水泥 砂浆或沥青勾缝。需要注意的是,尽管地沟是防水的,但含在土壤中 自然水分会通过盖板或沟壁渗入沟内,蒸发后使沟内空气饱和,当湿 空气在沟内壁面上冷凝时,会产生凝结水,并沿壁面下流到沟底。因 此,地沟应有纵向坡度,以使沟内的水流入检查室内的集水坑内,坡 度和坡向与管道的坡度和坡向相同,坡度不小于0.002。
采暖工程
五、其他费用的计算 (1)脚手架搭拆费 • 脚手架搭拆费按人工费的5%计算,其中人工工资占25%。 (2)采暖工程系统调试 • 采暖工程系统调整费按采暖工程人工费的15%计算,其中 人工工资占20%。 (3)超高增加费 • 超高增加费的计算规定同给排水工程部分。 (4)高层建筑增加费 • 高层建筑增加费计算规定同给排水工程部分。 (5)安装与生产同时进行增加费及在有害身体健康的环境中 施工降效增加费,当实际发生时均按有关规定的系数计取。
760型:600mm
640型:500mm 六柱式:700型:600mm 二柱式:M132型:500mm
注:如果回水管敷设在
地沟中,由于地沟内管 道的防腐和绝热与明敷 设管道不同,为了计算 上的方便,工程量计算 时应以±0.000为界分别 计算。
• (2)支管工程量计算 • 连接立管与散热器进、出口的水平管段称为采暖管道系统中 的水平支管。水平支管的计算是比较复杂的,在采暖系统中 ,由于各房间散热器的大小不同、立管和散热器的安装位置 不同,水平支管的计算就不同。为了使计算长度尽可能接近 实际安装长度,水平支管的计算一般应按建筑平面图上各房 间的细部尺寸,结合立管及散热器的安装位置分别进行,下 面就几种常见的布置形式计算支管工程量。 • 立管在墙角,散热器在窗中
二、采暖管道安装工程量计算及定额套用 (一)工程量计算 1、工程量计算规则: • 采暖管道工程量,不分干管、支管,均按不同管材、公称直径 、连接方法分别以“m”为单位计算。计算管道长度时,均以 图示中心线的长度为准,不扣除阀门及管件所占长度,管道中 成组成套的附件(如减压阀、疏水器等)、伸缩器所占长度, 也不扣除。 • 采暖立、支管上如有缩墙、躲管的灯叉弯、半圆弯时(见图 5—16所示),其增加的工程量应计入管道工程量中。增加长 度可参照表5-1中的数值计取。
室外燃气管网安装PPT课件
与电力供应和自来水供成为广大老百姓不可或缺的能源供 应,与人民生活和经济建设有着重大影响。
• 不漏气 • 耐腐蚀 • 冬季凝水不冻结
.
3
安装内容(安装流程)和安装要求
放线挖槽
燃气管道施工多采取“分段 流水作业”:
合理安排、分段施工。 完成一段立即回填,减小对 交通影响,是确保工程质量、 减少事故、加快工程进度和 降低工程造价的有效措施。
热熔接
电熔接
.
14
塑料燃气管的安装和连接——热熔
.
15
塑料燃气管的安装和连接——电熔
.
16
塑料燃气管的安装和连接——电熔优缺点
优点
缺点
.
17
下管:将管子准确地放置于平面位置和高程均符合设计要求的沟槽中,不得破坏管道接口,不损伤管子
的防腐绝缘层,不发生人生安全事故。注意下管前要先挖好工作坑。
压绳下管法
.
22
室外燃气管道附件安装——补偿器
补偿器 补偿器作为消除管段胀所应力的设备,常用于架空管道和需要进行蒸汽吹扫的
管道上。补偿器常安装在阀门的下侧(按气流方向),利用其伸缩性能,方便 阀门的拆卸和检修。主要有波形补偿器和波纹管两种。
.
23
室外燃气管道附件安装——补偿器
俗称调长器,水平安装时,应安装在燃气流入端,垂直时,应置于上部。
.
26
室外燃气管道附件安装——排水器
凝水器安装在管道坡度段的最低处,垂直摆放,罐底地基应 夯实,直径较大的凝水器,罐底应预先浇筑混凝土基础,用 于承受罐体及所存冷凝水的荷载。
排水装置的接头均采用螺纹连接,排水装置与凝水罐的连接 可根据不同材质分别采用焊接、螺纹或法兰连接。排水装置 顶端的阀门和丝堵需经常启闭和拆装,必须外露,外露部份 用井室加以保护。
• 不漏气 • 耐腐蚀 • 冬季凝水不冻结
.
3
安装内容(安装流程)和安装要求
放线挖槽
燃气管道施工多采取“分段 流水作业”:
合理安排、分段施工。 完成一段立即回填,减小对 交通影响,是确保工程质量、 减少事故、加快工程进度和 降低工程造价的有效措施。
热熔接
电熔接
.
14
塑料燃气管的安装和连接——热熔
.
15
塑料燃气管的安装和连接——电熔
.
16
塑料燃气管的安装和连接——电熔优缺点
优点
缺点
.
17
下管:将管子准确地放置于平面位置和高程均符合设计要求的沟槽中,不得破坏管道接口,不损伤管子
的防腐绝缘层,不发生人生安全事故。注意下管前要先挖好工作坑。
压绳下管法
.
22
室外燃气管道附件安装——补偿器
补偿器 补偿器作为消除管段胀所应力的设备,常用于架空管道和需要进行蒸汽吹扫的
管道上。补偿器常安装在阀门的下侧(按气流方向),利用其伸缩性能,方便 阀门的拆卸和检修。主要有波形补偿器和波纹管两种。
.
23
室外燃气管道附件安装——补偿器
俗称调长器,水平安装时,应安装在燃气流入端,垂直时,应置于上部。
.
26
室外燃气管道附件安装——排水器
凝水器安装在管道坡度段的最低处,垂直摆放,罐底地基应 夯实,直径较大的凝水器,罐底应预先浇筑混凝土基础,用 于承受罐体及所存冷凝水的荷载。
排水装置的接头均采用螺纹连接,排水装置与凝水罐的连接 可根据不同材质分别采用焊接、螺纹或法兰连接。排水装置 顶端的阀门和丝堵需经常启闭和拆装,必须外露,外露部份 用井室加以保护。
供热系统介绍ppt课件
降低,以增大系统的作用压力。如果锅炉中 心与底层散热器中心垂直距离较小,宜采用 单管上供下回式,最好是单管垂直串联。
• (3)膨胀水箱宜设置在供水总立管顶部,据 顶300~500mm。系统的供回水干管沿水流方 向设向下坡,坡度为0.5%~1%,散热器支管 坡度为1~2%。便于排气。
23
散热器供暖系统
道使用寿命长,便于进行供热调节。 • 蒸汽供暖系统:蒸汽的密度小,产生的
水静压力小。蒸汽的热惰性小,升温快。 热媒流量小,节省管材,所需散热面积 小,设备投资小。
12
散热器供暖系统
• 1、热水供暖系统分类 • 按驱动水的循环动力不同: • 重力(自然)循环系统、机械循环系统
13
散热器供暖系统
• 按供回水方式不同分为:单管系统(单 管顺流、单管跨越)、双管系统;
• 2、机械循环热水采暖系统 • 靠水泵的动力使水在系统中循环。特点
是管径小、升温快,但耗费电能,维修 量大。
24
散热器供暖系统
• 上供下回式垂直双 管系统
• 适用条件:室温有 调节要求的建筑。
• 特点:是最常用的 双管系统做法。排 气方便;室温可调 节;易产生垂直失 调。
25
散热器供暖系统
• 垂直双管下供上回 式
• 适用条件:高温水、 室温有调节要求的 建筑。
• 特点:有利于减轻 垂直失调;排气方 便;散热器传热系 数小,所需散热器 面积大。
26
散热器供暖系统
• 垂直双管下供下回式系统 • 适用条件:室温有调节要
求且顶棚不能敷设干管的 建筑。 • 特点:减轻垂直失调;建 筑物顶棚下无干管,比较 美观。下供下回式系统还 可以分层施工,分期投入 使用,便于冬季施工。 • 排气不便。 系统的排气可 通过在顶层散热器设放气 阀或设置空气管来集中排 气。
• (3)膨胀水箱宜设置在供水总立管顶部,据 顶300~500mm。系统的供回水干管沿水流方 向设向下坡,坡度为0.5%~1%,散热器支管 坡度为1~2%。便于排气。
23
散热器供暖系统
道使用寿命长,便于进行供热调节。 • 蒸汽供暖系统:蒸汽的密度小,产生的
水静压力小。蒸汽的热惰性小,升温快。 热媒流量小,节省管材,所需散热面积 小,设备投资小。
12
散热器供暖系统
• 1、热水供暖系统分类 • 按驱动水的循环动力不同: • 重力(自然)循环系统、机械循环系统
13
散热器供暖系统
• 按供回水方式不同分为:单管系统(单 管顺流、单管跨越)、双管系统;
• 2、机械循环热水采暖系统 • 靠水泵的动力使水在系统中循环。特点
是管径小、升温快,但耗费电能,维修 量大。
24
散热器供暖系统
• 上供下回式垂直双 管系统
• 适用条件:室温有 调节要求的建筑。
• 特点:是最常用的 双管系统做法。排 气方便;室温可调 节;易产生垂直失 调。
25
散热器供暖系统
• 垂直双管下供上回 式
• 适用条件:高温水、 室温有调节要求的 建筑。
• 特点:有利于减轻 垂直失调;排气方 便;散热器传热系 数小,所需散热器 面积大。
26
散热器供暖系统
• 垂直双管下供下回式系统 • 适用条件:室温有调节要
求且顶棚不能敷设干管的 建筑。 • 特点:减轻垂直失调;建 筑物顶棚下无干管,比较 美观。下供下回式系统还 可以分层施工,分期投入 使用,便于冬季施工。 • 排气不便。 系统的排气可 通过在顶层散热器设放气 阀或设置空气管来集中排 气。
供热工程 室外供热管网工程施工图识读.ppt
(1)总则:让大多数用户与外网直连. (2)具体要求
①不超压; ②不汽化; ③不倒空; ④不吸气; ⑤循环足。
一、热水热网水压图
4、 水 压 图 示 例
二、热水热网水力工况分析
1、水力失调 (1)概念:热水供热系统中用户的实际流量与规定流量的 不一致现象称为该用户的水力失调。 (2)水力失调度计算
内容提要
单元一 集中供热系统热负荷的计算 单元二 供热管网的水力计算 单元三 热水热网的水压图与水力工况 单元四 供热管网的布置与敷设 单元五 供热管网施工图
单元一 集中供 热系统 热负荷 的计算
一、集中供热系统热负荷的分类 二、集中供热系统热负荷的计算
一、集中供热系统热负荷的分类
1、季节性热负荷
1、季节性热负荷
2、常年性热负荷
二、集中供热系统热负荷的计算
1、季节性热负荷
供暖热负荷
通风热负荷
空调热负荷
Qh qf F 103 Qh qv Vw tn twn 103 Qv kv Qh
Qa qa A103
Qc
qc
A10 3 cop
Qha
0.0864Qh
tn tn
t pj twn
一、热水热网水压图 二、热水热网水力工况分析
一、热水热网水压图
1、水压图的作用 反映热水热网好各热用户的压力状况。
2、绘制水压图的组成
(1)纵横坐标系; (2)管道的平面展开图; (3)地形剖面、各热用户系统的充水高度和汽化水头线; (4)静水压线和供回水管动水压曲线;
一、热水热网水压图
3、绘制水压图的要求
2、技术上可靠; 3、对周围环境影响少而协调.
二、供热管网的敷设
1、地上敷设 2、地沟敷设 3、直埋敷设
①不超压; ②不汽化; ③不倒空; ④不吸气; ⑤循环足。
一、热水热网水压图
4、 水 压 图 示 例
二、热水热网水力工况分析
1、水力失调 (1)概念:热水供热系统中用户的实际流量与规定流量的 不一致现象称为该用户的水力失调。 (2)水力失调度计算
内容提要
单元一 集中供热系统热负荷的计算 单元二 供热管网的水力计算 单元三 热水热网的水压图与水力工况 单元四 供热管网的布置与敷设 单元五 供热管网施工图
单元一 集中供 热系统 热负荷 的计算
一、集中供热系统热负荷的分类 二、集中供热系统热负荷的计算
一、集中供热系统热负荷的分类
1、季节性热负荷
1、季节性热负荷
2、常年性热负荷
二、集中供热系统热负荷的计算
1、季节性热负荷
供暖热负荷
通风热负荷
空调热负荷
Qh qf F 103 Qh qv Vw tn twn 103 Qv kv Qh
Qa qa A103
Qc
qc
A10 3 cop
Qha
0.0864Qh
tn tn
t pj twn
一、热水热网水压图 二、热水热网水力工况分析
一、热水热网水压图
1、水压图的作用 反映热水热网好各热用户的压力状况。
2、绘制水压图的组成
(1)纵横坐标系; (2)管道的平面展开图; (3)地形剖面、各热用户系统的充水高度和汽化水头线; (4)静水压线和供回水管动水压曲线;
一、热水热网水压图
3、绘制水压图的要求
2、技术上可靠; 3、对周围环境影响少而协调.
二、供热管网的敷设
1、地上敷设 2、地沟敷设 3、直埋敷设
第四章蒸汽供热系统ppt课件
11.02.2020
24
1-外壳;2-波纹盒;3-锥形阀;4-阀孔
构造:过滤器、锥形阀、波纹管、 校正螺丝、外壳。
波纹管内有少量易蒸发液体(如 酒精)。
工作原理:当饱和温度的凝结水 →疏水器→凝水温度>液体蒸发温 度→波纹管内的液体瞬时蒸发→ 蒸汽的压力增高→波纹管沿轴线 伸长→带动阀芯→关闭凝水通路, 防止蒸汽逸出。当凝水温度↓,波 纹管自动收缩,锥形阀打开,凝 水排出。
200)0 L
11.02.2020
29
⑶其他并联环路的水力计算
按平均比摩阻选择管径,管内流速≯最大允许流速: 蒸汽、水同向流动:30m/s 蒸汽、水逆向流动:20m/s ⑷并联支路节点压力不平衡率一般控制在25%以内。 ⑸考虑凝结水和空气的影响,蒸汽干管始端管径在
50mm以上时,末端管径不小于32mm; 蒸汽干管始端管径在50mm以下时,末端管径不小于
表压0.2MPa蒸汽,r=2164kJ/kg
水:靠温度降低放出热量,无相变。
Q G 水 c ( t1 t2 ) G 水 q 显
130/70℃热水供热,q显=251.2kJ/kg
11.02.2020
2
③散热设备面积小
蒸汽在散热设备的热媒平均温度为相应压力下的饱和温度; 热水在散热设备内的热媒平均温度为进、出口水温平均值。
凝结水。如图4-3(a)所示。
①如进入散热器的蒸汽流量正好全部满足冷凝要求,则凝 结水沿散热器壁呈膜状向下流动,内部全充满蒸汽,如图 4-3(b)、 图4-3′(a)所示。
②如果进入散热器的蒸汽量小于给定热负荷对应的数量, 则下部积聚未被排走的空气,如图4-3′(b)所示。
③如果进入散热器的蒸汽量少或凝结水排除不畅,则散热 器内的凝结水位将升高,如图4-3′(c)所示。
室外——_供热管网的水力计算2
9
4.1.2室外热水管网水力计算的方法
节流孔板:
d 104
G2 t H
10
4.1.2室外热水管网水力计算的方法
【例题4-1】某工厂厂区热水供热系统,其网路平面布置图(各管段的长 度、阀门及方形补偿器的布置)如图4-3所示。网路设计供水温度=130℃, 设计回水温度=70℃。用户E、F、D的设计热负荷 分别为3.518 GJ/h、 4 2.513 GJ/h和5.025GJ/h。热用户内部的阻力损失为ΔPn=5×10 Q Pa。试 进行该热水网路的水力计算。
限定流速(m/s)
0.6
0.8
1.0
1.3
1.5
2.0
2.3
2.50~3.00
8
4.1.2室外热水管网水力计算的方法
(4)根据选用的标准管径和管段中局部阻力形式, 由附录4-2查出各管段局部阻力的当量长度ιd,并求出 各管段的折算长度ιzh。 (5)根据管段的折算长度ιzh和实际的比摩阻,计算 出各管段的压力损失及主干线总压降。 (6)主干线水力计算完成后,进行热水网路支干线、 支线的水力计算。DN≥400mm,流速不应大于 3.5m/s;DN<400mm,Rm不应大于300Pa/m
13
室内热水供暖管网的水压图
14
15
4.2.3水压图在热水管网设计中的重要作用
4.2.3.1热水网路压力状况的基本技术要求 1)与热水网路直接连接的各用户系统内的压力,都不得超过该用 户系统用热设备及其管道构件的承压能力 (2)为保证高温水网路和用户系统内不发生汽化现象,在水温超 过100℃的地点,热媒压力应不低于该水温下的汽化压力 (3)为了保证用户系统不发生倒空现象,破坏供热系统正常运行 和腐蚀管道
第4章室外热力给排水燃气管网安装
另外,管网上用的预制三通、弯头等零件,在加工厂用2倍的 工作压力试验,闸阀在安装前用1.5倍工作压力试验。
§4.1 室外热力管网安装
热力管道试压
热力管道的严密性试验:
严密性试验一般伴随强度试验进行,强度试验合格后将水压降 至工作压力,用质量不大于1.5千克的圆头铁锤,在距焊缝15-20 毫米处沿焊缝方向轻轻敲击,各接口若无渗漏则管道系统严密性 试验合格。 当室外温度在0与-10℃间仍采用水压试验时,水的温度应为50℃ 左右的热水。试验完毕后应立即将管内存水排放干净。有条件时 最好用压缩空气冲净。 还应指出的是,对于架空敷设热力管道的试压,其手压泵及压力 表如在地面上,则其试验压力应加上管道标高至压力表的水静压 力。
管,石棉水泥管,缸瓦管、陶土管
座标 标高
给、排水 给水 排水
座标
给、排水
2
铸铁管
标高
给水管径小于 200mm 排水
允许偏差
50 ±20 ±10
50 ±30 ±10
§4.2 室外给排水管网安装
庭院给水管网安装
庭院给水管网系统是室内给水管道系统与城市给水管 网系统的连接部分。
庭院给水管网所用的管材,当DN≤65毫米时,常采用 镀锌钢管;DN>65毫米时,常采用给水铸铁管。
§4.1 室外热力管网安装
室外热力管网安装一般要求
连接方式:室外供热管道常用的管材为焊接钢管或无缝钢管,其连 接方式一般应为焊接。对口焊接时,若焊口间隙大于规定值时,不 允许在管端加拉力延伸使管口密合,应另加一段短管,短管长度应 不小于其管径,且不得小于100毫米。
坡度:水平安装的供热管道应保证一定的坡度:蒸汽管道当汽、水 同向流动时,坡度不应小于0.002,当汽、水逆向流动时,坡度不应 小于0.005;靠重力自流的凝水管,坡度至少0.005;热水供热管道 的坡度一般为0.003,但不得小于0.002。
§4.1 室外热力管网安装
热力管道试压
热力管道的严密性试验:
严密性试验一般伴随强度试验进行,强度试验合格后将水压降 至工作压力,用质量不大于1.5千克的圆头铁锤,在距焊缝15-20 毫米处沿焊缝方向轻轻敲击,各接口若无渗漏则管道系统严密性 试验合格。 当室外温度在0与-10℃间仍采用水压试验时,水的温度应为50℃ 左右的热水。试验完毕后应立即将管内存水排放干净。有条件时 最好用压缩空气冲净。 还应指出的是,对于架空敷设热力管道的试压,其手压泵及压力 表如在地面上,则其试验压力应加上管道标高至压力表的水静压 力。
管,石棉水泥管,缸瓦管、陶土管
座标 标高
给、排水 给水 排水
座标
给、排水
2
铸铁管
标高
给水管径小于 200mm 排水
允许偏差
50 ±20 ±10
50 ±30 ±10
§4.2 室外给排水管网安装
庭院给水管网安装
庭院给水管网系统是室内给水管道系统与城市给水管 网系统的连接部分。
庭院给水管网所用的管材,当DN≤65毫米时,常采用 镀锌钢管;DN>65毫米时,常采用给水铸铁管。
§4.1 室外热力管网安装
室外热力管网安装一般要求
连接方式:室外供热管道常用的管材为焊接钢管或无缝钢管,其连 接方式一般应为焊接。对口焊接时,若焊口间隙大于规定值时,不 允许在管端加拉力延伸使管口密合,应另加一段短管,短管长度应 不小于其管径,且不得小于100毫米。
坡度:水平安装的供热管道应保证一定的坡度:蒸汽管道当汽、水 同向流动时,坡度不应小于0.002,当汽、水逆向流动时,坡度不应 小于0.005;靠重力自流的凝水管,坡度至少0.005;热水供热管道 的坡度一般为0.003,但不得小于0.002。
供热管网安全运行培训PPT课件
施
5、完善安全运行应急指挥系统及事故抢修的组
织机制,出现紧急情况能迅速发现问题,合理组
织,进行抢修。
18
运行管理
1、要有完备、严格的操作规程,并上墙;
2、定期对设备、管路进行巡检,并做好相
运
应的巡检记录;
行 操 作
3、供热管网水质的严格把控,严禁不合格 的水注入管网;
4、温度、压力等数据的采集分析,及时发 现隐患并进行排除。
15
运行管理
1、详细掌握管网的管径、走向、埋深等相关
信息;
2、详细掌握管道、阀门及补偿器的生产厂家、
信 型号、性能及安装时间;
息 3、详细掌握关断阀的位置及严密情况,排气
管 阀,泄水阀的位置;
理
4、详细掌握集中供热系统中的调峰锅炉房或
其他可能成为应急热源的情况;
5、详细掌握重点用户(医院、学校、养老院) 的联络方式。
19
供热是一项重大的民生工程,一头连着 党和政府的形象,另一头关系着千家万户的 冷暖,只有在供热季尽职尽责的付出,才无 愧于我们作为供热人的称号!
20
6
789源自1011中大型管网的长期运行,发生安全事故 是必然。如何降低管网事故的发生率,“预防 为主”,“应对为辅”。管网的可靠性是一个系 统性的工程,应从以下四大块提高认识。
设计阶段
材料设备选型
施工阶段
运行管理
12
设计阶段
1、合理配置关断阀及排气泄水阀; 2、尽量利用自然补偿或预热技术,减少补偿器数量; 3、多热源联网,布局环状管网,提高热网稳定性; 4、提高重要管段的管径,提高系统的储备能力。
演练,提高应急能力
17
运行管理
1、“预防为主”的思想观念要贯穿始终,绝不能
室外综合管网设计 ppt课件
?电力电缆与电信管缆宜远离并按照电力电缆在道路东侧或南侧电信管缆在道路西侧或北侧的原则布置管线敷设特殊要求管线之间遇到矛盾时应按下列原则处理
室外管网综合设计
室外综合管网设计
主要工程管线特性及用途
给水管网 排水管网 雨水管网 热力管网
煤气、天燃气管网 电力线路 弱电线路 其他管网
室外综合管网设计
管线的敷设方式
室外综合管网设计
地下管线的埋设顺序
室外综合管网设计
地下管线的埋设顺序
室外综合管网设计
地下管线的埋设顺序
室外综合管网设计
管线敷设----特殊要求
管线之间遇到矛盾时,应按下列原则处理:
临时管线避让永久管线; 小管线避让大管线; 压力管线避让重力自流管线; 可弯曲管线避让不可弯曲管线。
室外综合管网设计
地下敷线 地上敷线 架空敷线
室外综合管网设计
管线的敷设方式
民用建筑宜采用地下敷设的方式。地下 管线的走向,宜沿道路或与主体建筑平行 布置,并力求线型顺直、短捷和适当集中, 尽量减少转弯,并应使管线之间及管线 与道路之间尽量减少交叉。
室外综合管网设计
地下管线的埋设顺序
•离建筑物的水平排序,由近及远宜为:电力 管线或电信管线、燃气管、热力管、给水管、 雨水管、污水管; •各类管线的垂直排序,由浅入深宜为: 电信管线、热力管、小于10KV电力电缆、大 于10KV电力电缆、燃气管、给水管、雨水管, 污水管。 •电力电缆与电信管缆宜远离,并按照电力电 缆在道路东侧或南侧、电信管缆在道路西侧 或北侧的原则布置
管线敷设----特殊要求
各种地下管线之间最小垂直净距(m) 管线、其他设施与绿化树种间的最
小水平净距(m) 各种管线与建、构筑物之间的最小
室外管网综合设计
室外综合管网设计
主要工程管线特性及用途
给水管网 排水管网 雨水管网 热力管网
煤气、天燃气管网 电力线路 弱电线路 其他管网
室外综合管网设计
管线的敷设方式
室外综合管网设计
地下管线的埋设顺序
室外综合管网设计
地下管线的埋设顺序
室外综合管网设计
地下管线的埋设顺序
室外综合管网设计
管线敷设----特殊要求
管线之间遇到矛盾时,应按下列原则处理:
临时管线避让永久管线; 小管线避让大管线; 压力管线避让重力自流管线; 可弯曲管线避让不可弯曲管线。
室外综合管网设计
地下敷线 地上敷线 架空敷线
室外综合管网设计
管线的敷设方式
民用建筑宜采用地下敷设的方式。地下 管线的走向,宜沿道路或与主体建筑平行 布置,并力求线型顺直、短捷和适当集中, 尽量减少转弯,并应使管线之间及管线 与道路之间尽量减少交叉。
室外综合管网设计
地下管线的埋设顺序
•离建筑物的水平排序,由近及远宜为:电力 管线或电信管线、燃气管、热力管、给水管、 雨水管、污水管; •各类管线的垂直排序,由浅入深宜为: 电信管线、热力管、小于10KV电力电缆、大 于10KV电力电缆、燃气管、给水管、雨水管, 污水管。 •电力电缆与电信管缆宜远离,并按照电力电 缆在道路东侧或南侧、电信管缆在道路西侧 或北侧的原则布置
管线敷设----特殊要求
各种地下管线之间最小垂直净距(m) 管线、其他设施与绿化树种间的最
小水平净距(m) 各种管线与建、构筑物之间的最小
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
对于直埋管道,在车行道下为0.8~1.2m,在非车行道下 为0.6m左右;管沟顶上的覆土深度一般不小于0.3m,以避 免直接承受地面的作用力。
2020/6/8
9
二.室外供热管道的布置与敷设
3)架空敷设
架空敷设在工厂区和城市郊区应用广泛,它是将供热管道敷设 在地面上的独立支架或带纵梁的桁架以及建筑物的墙壁上。
2020/6/8
19
补偿器类型
1. 自然补偿 2.方形补偿器 3.套筒补偿器 4.波形补偿器 5.球形补偿器
2020/6/8
20
2020/6/8
21
2020/6/8
22
2020/6/8
23
2020/6/8
24
2020/6/8
25
2020/6/8
26
2020/6/8
10
二.室外供热管道的布置与敷设
架空敷设所用的支架按其制成材料可分为砖砌、毛石砌 、钢筋混凝土预制或现场浇灌、钢结构、木结构等类型。目 前,国内使用较多的是钢筋混凝土支架,这种支架坚固耐久 ,能承受较大的轴向推力,而且节省钢材,造价较低。
按照支架的高度不同,可把支架分为下列三种型式:
设置位置:建筑物负荷对称分布 的位置,一般在建筑物的中部,敷 设在地下室或地沟内。
要求:入口处设有必要的仪表和 调节、检测、计量设备。以热水采 暖系统热力入口为例,热力入口处设 有温度计、压力表、旁通管、调压 板、除污器、阀门等。
2020/6/8
采暖系统热力入口示意 图
18
管道补偿器
补偿器也称伸缩器、膨胀节。补偿器分为:自然补偿 、
(1) 低支架(图5-21) 在不妨碍交通以及不妨碍厂区 、街区扩建的地段,供热管道可采用低支架敷设。此时,最 好是沿工厂的围墙或平行于公路、铁路来布线。低支架上管 道保温层的底部与地面间的净距通常为0.5~1.0 m,两个相 邻管道保温层外面的间距,一般为0.1~0.2m。
2020/6/8
11
二.室外供热管道的布置与敷设
按照支架承受的荷载分类时,可分为中间支架和固定 支架。
2020/6/8
13
二.室外供热管道的布置与敷设
2020/6/8
图5-22 中、高支架
Back
14
二.室外供热管道的布置与敷设
2020/6/8
图5-23 几种支架型式 (a) 梁式;(b) 桁架式;(c) 悬索式;(d) 桅缆式
Back
15
二.室外供热管道的布置与敷设
对于中间支架,按照其结构的力学特点,可有三种 不同受力性能的支架型式:
① 刚性支架 它是一种靠自身的刚性抵抗管道热 膨胀引起的水平推力的结构。
② 铰接支架 这种支架柱脚与基础的连接,在管 道轴向为铰接,在径向为固接。
③ 柔性支架 该支架下端为固定,上端为自由。 支架沿管道轴线的柔度大(刚度小)。
2020/6/8
波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿 器等几大类型,其中以波纹补偿器较为常用,主要为 保障管道安全运行,具有以下作用: 1.补偿吸收管道轴向、横向、角向热变形。 2. 波纹补偿器伸缩量,方便阀门管道的安装与 拆卸。 3.吸收设备振动,减少设备振动对管道的影响 。 4.吸收地震、地陷对管道的变形量。
16
三. 管道的排水与排气
无论蒸汽、凝结水或热水管道,除特殊情况外,均应有适当 的坡度,其目的:
1.排净管道中的水(最低点设置泄水阀); 2.排除空气 (最高点设置放气阀); 3.排除凝结水(最低点设置疏水器)。
2020/6/8
17
四.热力入口的布置与敷设
热力入口:室内采暖系统与室外 供热管道的连接处。
观时,或在蒸汽供热系统中,凝水是靠高度差自流回收时 ,适于采用地下敷设。 管沟是地下敷设管道的围护构筑物,其作用是承受土压 力和地面荷载并防止水的侵入。
2020/6/8
4
二.室外供热管道的布置与敷设
根据管沟内人行通道的设置情况,分为通行管沟、半通 行管沟和不通行管沟。
通行地沟
2020/6/8
半通行地沟
不通行地沟
5
2020/6/8
图5-18 通行管沟
Back
6
2020/6/8
图5-19 半通行管沟
Back
7
2020/6/8
图5-20 不通行管沟
Back
8
二.室外供热管道的布置与敷设
2)埋地敷设
对于直径DN≤500mm的热力管道均可采用埋地敷设。一 般使用在地下水位以上的土层内,它是将保温后的管道直接 埋于地下。
2020/6/8
图5-21 低支架
Back
12
二.室外供热管道的布置与敷设
(2) 中支架(图5-22) 在人行频繁、需要通 行大车的地方,可采用中支架敷设。其净高为2.5~ 4.0m。
(3) 高支架(图5-22) 净空高4.5~6.0m,在跨 越公路或铁路时采用。
为了加大支架间距,可采用各种型式的组合式支架。 图5-23给出了梁式、桁架式、悬索式和桅缆式等支架 的原理简图,后两种适用于较小的管径。
室外供热管网
2020/6/8
2
二.室外供热管道的布置与敷设
1.管道的布置
布置原则: 小区供热管道应尽量经过热负荷集中的地方,且以线路短
、便于施工为宜。 管线尽量敷设在地势较平坦、土质良好、地下水位低的地
方。同时还要考虑和其他地上管线的相互关系。
2020/6/8
3
二.室外供热管道的布置与敷设
2.管道的敷设 地上架空敷设和地下敷设两类 一、地下敷设(管沟敷设和无管沟直埋敷设) 1)管沟敷设: 厂区或街区交通特别频繁以至管道架空有困难或影响美
在地下敷设必须进行大量土石方工程的地区也可采取架空敷设 。当有其他架空管道时,可考虑与之共架敷设。在寒冷地区,若 因管道散热量过大,热媒参数无法满足用户要求,或因管道间歇 运行而采取保温防冻措施,使得它在经济上不合理时,则不适于 采用架空敷设。
架空管道设于人和车辆稀少的地方时,采用低支架敷设,交通 频繁之处采用中支架敷设,穿越主干道时采用高支架敷设。
2020/6/8
9
二.室外供热管道的布置与敷设
3)架空敷设
架空敷设在工厂区和城市郊区应用广泛,它是将供热管道敷设 在地面上的独立支架或带纵梁的桁架以及建筑物的墙壁上。
2020/6/8
19
补偿器类型
1. 自然补偿 2.方形补偿器 3.套筒补偿器 4.波形补偿器 5.球形补偿器
2020/6/8
20
2020/6/8
21
2020/6/8
22
2020/6/8
23
2020/6/8
24
2020/6/8
25
2020/6/8
26
2020/6/8
10
二.室外供热管道的布置与敷设
架空敷设所用的支架按其制成材料可分为砖砌、毛石砌 、钢筋混凝土预制或现场浇灌、钢结构、木结构等类型。目 前,国内使用较多的是钢筋混凝土支架,这种支架坚固耐久 ,能承受较大的轴向推力,而且节省钢材,造价较低。
按照支架的高度不同,可把支架分为下列三种型式:
设置位置:建筑物负荷对称分布 的位置,一般在建筑物的中部,敷 设在地下室或地沟内。
要求:入口处设有必要的仪表和 调节、检测、计量设备。以热水采 暖系统热力入口为例,热力入口处设 有温度计、压力表、旁通管、调压 板、除污器、阀门等。
2020/6/8
采暖系统热力入口示意 图
18
管道补偿器
补偿器也称伸缩器、膨胀节。补偿器分为:自然补偿 、
(1) 低支架(图5-21) 在不妨碍交通以及不妨碍厂区 、街区扩建的地段,供热管道可采用低支架敷设。此时,最 好是沿工厂的围墙或平行于公路、铁路来布线。低支架上管 道保温层的底部与地面间的净距通常为0.5~1.0 m,两个相 邻管道保温层外面的间距,一般为0.1~0.2m。
2020/6/8
11
二.室外供热管道的布置与敷设
按照支架承受的荷载分类时,可分为中间支架和固定 支架。
2020/6/8
13
二.室外供热管道的布置与敷设
2020/6/8
图5-22 中、高支架
Back
14
二.室外供热管道的布置与敷设
2020/6/8
图5-23 几种支架型式 (a) 梁式;(b) 桁架式;(c) 悬索式;(d) 桅缆式
Back
15
二.室外供热管道的布置与敷设
对于中间支架,按照其结构的力学特点,可有三种 不同受力性能的支架型式:
① 刚性支架 它是一种靠自身的刚性抵抗管道热 膨胀引起的水平推力的结构。
② 铰接支架 这种支架柱脚与基础的连接,在管 道轴向为铰接,在径向为固接。
③ 柔性支架 该支架下端为固定,上端为自由。 支架沿管道轴线的柔度大(刚度小)。
2020/6/8
波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿 器等几大类型,其中以波纹补偿器较为常用,主要为 保障管道安全运行,具有以下作用: 1.补偿吸收管道轴向、横向、角向热变形。 2. 波纹补偿器伸缩量,方便阀门管道的安装与 拆卸。 3.吸收设备振动,减少设备振动对管道的影响 。 4.吸收地震、地陷对管道的变形量。
16
三. 管道的排水与排气
无论蒸汽、凝结水或热水管道,除特殊情况外,均应有适当 的坡度,其目的:
1.排净管道中的水(最低点设置泄水阀); 2.排除空气 (最高点设置放气阀); 3.排除凝结水(最低点设置疏水器)。
2020/6/8
17
四.热力入口的布置与敷设
热力入口:室内采暖系统与室外 供热管道的连接处。
观时,或在蒸汽供热系统中,凝水是靠高度差自流回收时 ,适于采用地下敷设。 管沟是地下敷设管道的围护构筑物,其作用是承受土压 力和地面荷载并防止水的侵入。
2020/6/8
4
二.室外供热管道的布置与敷设
根据管沟内人行通道的设置情况,分为通行管沟、半通 行管沟和不通行管沟。
通行地沟
2020/6/8
半通行地沟
不通行地沟
5
2020/6/8
图5-18 通行管沟
Back
6
2020/6/8
图5-19 半通行管沟
Back
7
2020/6/8
图5-20 不通行管沟
Back
8
二.室外供热管道的布置与敷设
2)埋地敷设
对于直径DN≤500mm的热力管道均可采用埋地敷设。一 般使用在地下水位以上的土层内,它是将保温后的管道直接 埋于地下。
2020/6/8
图5-21 低支架
Back
12
二.室外供热管道的布置与敷设
(2) 中支架(图5-22) 在人行频繁、需要通 行大车的地方,可采用中支架敷设。其净高为2.5~ 4.0m。
(3) 高支架(图5-22) 净空高4.5~6.0m,在跨 越公路或铁路时采用。
为了加大支架间距,可采用各种型式的组合式支架。 图5-23给出了梁式、桁架式、悬索式和桅缆式等支架 的原理简图,后两种适用于较小的管径。
室外供热管网
2020/6/8
2
二.室外供热管道的布置与敷设
1.管道的布置
布置原则: 小区供热管道应尽量经过热负荷集中的地方,且以线路短
、便于施工为宜。 管线尽量敷设在地势较平坦、土质良好、地下水位低的地
方。同时还要考虑和其他地上管线的相互关系。
2020/6/8
3
二.室外供热管道的布置与敷设
2.管道的敷设 地上架空敷设和地下敷设两类 一、地下敷设(管沟敷设和无管沟直埋敷设) 1)管沟敷设: 厂区或街区交通特别频繁以至管道架空有困难或影响美
在地下敷设必须进行大量土石方工程的地区也可采取架空敷设 。当有其他架空管道时,可考虑与之共架敷设。在寒冷地区,若 因管道散热量过大,热媒参数无法满足用户要求,或因管道间歇 运行而采取保温防冻措施,使得它在经济上不合理时,则不适于 采用架空敷设。
架空管道设于人和车辆稀少的地方时,采用低支架敷设,交通 频繁之处采用中支架敷设,穿越主干道时采用高支架敷设。
