电气管线预留预埋专项施工方案
水电预留预埋施工方案
水电预留预埋施工方案一、施工前准备在进行水电预留预埋施工之前，需要进行充分的准备工作。
首先，施工人员应该仔细阅读施工图纸和设计方案，明确每个预留预埋的具体位置和尺寸要求。
其次，要检查施工所需的工具和材料是否齐全，并确保施工现场的安全设施完善。
二、水电预留预埋工作流程1. 确定预埋位置根据设计图纸要求，施工人员确定水电预留预埋的具体位置，并标记出来。
在此过程中，需特别注意避免与其他管线或结构物相冲突。
2. 开始施工首先，根据标记好的位置，在墙体或地面上用工具开凿出预留预埋的空间。
然后，根据具体要求，选择适当的管道材料进行铺设，并与水电设备做好连接。
3. 固定及封闭在完成水电设备的连接后，需要进行固定及封闭工作。
施工人员应确保管道牢固地安装在墙体或地面上，并对连接处进行密封处理，以防漏水或漏电。
4. 检查与验收最后，施工完成后，需要对预留预埋工作进行全面检查，并邀请相关专业人员进行验收。
确保工作符合设计要求，且安全可靠。
三、施工注意事项1.施工人员在施工过程中应注意安全，佩戴好相应的防护装备，如安全帽、手套等。
2.确保施工现场整洁有序，避免杂物堆积影响施工进度和质量。
3.在施工过程中，如遇问题应及时与设计人员或相关专业人员沟通解决，避免施工失误带来的影响。
4.施工完成后，及时清理施工现场，保持周围环境整洁。
结语水电预留预埋施工是建筑施工中重要的一环，合理规划和精细施工对于建筑工程的质量和安全至关重要。
只有严格按照设计要求进行施工，做到安全可靠、符合标准，才能保障整个建筑工程的顺利进行和质量保证。
电气配管及管道预埋工程施工方案
电气配管及管道预埋工程施工方案一、总则预留预埋施工严格执行图纸设计要求及国家施工规范规定。
二、工程特点本工程内部设施比较完备、技术设备多，工程量大且工艺复杂、质量要求高，加上工期紧迫。
为此，密切配合土建，合理安排施工计划势在必行。
三、目前状况根据现行施工图纸及会审记录结合土建施工计划，目前安装主要配合土建主体施工进行预留预埋。
电气部分主要是暗配管及盒箱预埋预留，管道工程目前是套管、铁制件预埋及孔洞预留。
四、预留预埋内容1、电气配管：照明、动力、消防、其它弱电系统、等电位、防雷接地系统；2、管道套管：柔性、钢性；3、通风空洞洞口预留。
五、电气配管工程本工程预埋主要使用镀锌钢管ф40、ф50的规格、T4型灯头盒、86型接线盒、插接盒、自制过线盒（镀锌）、套管、镀锌扁钢、圆钢。
1、材料要求（1）凡所使用的器材均按国家或部颁布现行的技术标准，并具有合格证件、准用证、质量证等。
（2）所有电气器材到达现场后，做系列检查：产品的技术文件齐全和按施工规范作外观检查。
（3）本工程采用镀锌钢管，其壁厚均匀、焊缝均匀，无折扁、裂缝砂眼，管内无铁屑及毛刺，镀锌管内外表面层完整地剥落现象，并整洁，耐腐蚀性强。
（4）根母的外形完好无损，丝扣清晰、护品完整无损，铁制灯头盒、开关盒、接线盒等金属板厚度不小于 1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无损，面板安装孔与地线焊接脚齐全。
（5）面板盖板的立与宽、安装孔距与所用盒配套，外形完整无损，板面颜色均匀一致。
（6）圆钢、扁钢、角钢等材质符合国家标准，镀锌层完整无损。
（7）其它铺材（如铅丝、电焊条、防锈漆、水泥、机油等）无变质过期现象。
2、主要施工方法及技术要求（1）预留预埋施工前认真熟悉图纸并结合土建管道通风施工图，密切配合好土建施工进度，做到预留预埋一次到位，且位置正确，严禁漏留少埋。
A.钢管暗配：1、钢管内外均应刷防腐漆，埋入混凝土内的管外壁除外；埋入土层内的钢管，刷两层沥青或使用镀锌管。
预留预埋施工方案

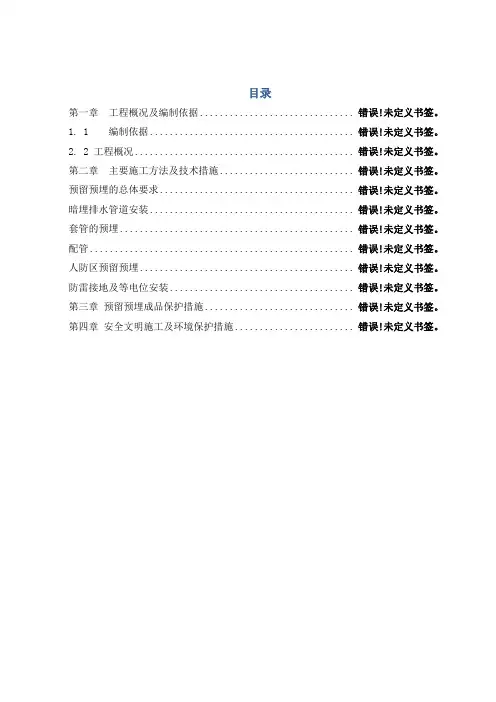

目录第一章工程概况及编制依据............................... 错误!未定义书签。
1. 1 编制依据......................................... 错误!未定义书签。
2. 2 工程概况............................................ 错误!未定义书签。
第二章主要施工方法及技术措施........................... 错误!未定义书签。
预留预埋的总体要求....................................... 错误!未定义书签。
暗埋排水管道安装......................................... 错误!未定义书签。
套管的预埋............................................... 错误!未定义书签。
配管..................................................... 错误!未定义书签。
人防区预留预埋........................................... 错误!未定义书签。
防雷接地及等电位安装..................................... 错误!未定义书签。
第三章预留预埋成品保护措施.............................. 错误!未定义书签。
第四章安全文明施工及环境保护措施........................ 错误!未定义书签。
第一章工程概况及编制依据1.1 编制依据（1）施工图纸（2）国家、行业、地方及企业规范、规程、标准和图集2. 2 工程概况第二章主要施工方法及技术措施预留预埋的总体要求本工程的预留预埋主要为管道井、穿楼板的预留孔洞及外墙套管的安装以及穿混凝土隔墙的套管预留预埋，在施工过程中应从以下几个方面进行控制：预留预埋要求暗埋排水管道安装1.管道敷设之前，应将预制好的管段按照图纸上的标高及走向顺序排列。
电气管线预留预埋专项施工方案
电气管线预留预埋专项施工方案在建筑工程中，电气管线预留预埋是一个重要的环节，它直接关系到后期电气设备安装的顺利进行和工程质量的好坏。
为了确保电气管线预留预埋工作的质量和效率，需要制定专门的施工方案。
1. 施工前准备在正式进行电气管线预留预埋工作之前，施工单位应当做好充足的准备工作。
首先，要对工程图纸进行仔细审查，确定预埋管线的种类、规格、布置位置等重要参数。
其次，需要准备好各类施工机具、设备和人员，以确保施工工作的顺利进行。
2. 施工方案制定在进行电气管线预留预埋工作时，施工单位必须制定详细的施工方案，包括施工步骤、安全措施、质量要求等内容。
施工方案应当经过相关部门的审核批准后，方可实施。
3. 施工流程3.1 清理施工现场在进行电气管线预留预埋工作之前，需要清理施工现场，将杂物、垃圾等清理干净，确保施工环境整洁。
3.2 进行布线标定根据工程图纸要求，进行电气管线的布线标定工作，确定管线的走向、位置等信息。
3.3 预留管线开挖根据标定好的位置，进行预留管线的开挖工作，确保管线的通畅和准确。
3.4 管线预埋将电气管线准确地预埋到指定位置，并进行固定，确保管线的稳固和安全。
4. 质量验收在电气管线预留预埋工作完成后，需要进行质量验收。
验收人员应当对管线的位置、规格、固定等情况进行检查，确保工作符合相关标准和要求。
5. 安全措施在进行电气管线预留预埋工作时，必须严格遵守相关安全规定，穿戴好安全装备，正确使用施工机具，确保施工人员的安全。
6. 环境保护在进行电气管线预留预埋工作时，应当注意保护施工现场周边的环境，不污染空气、水源等自然资源，做到环保施工。
通过以上详细的电气管线预留预埋专项施工方案，可以有效地指导施工单位进行电气管线预留预埋工作，保证工程质量和施工安全。
施工方案-----电气预留预埋
1编制依据本施工方案根据深圳机场航站区扩建工程T3航站楼一标施工总承包工程的招标文件、招标答疑文件、机电工程施工图纸、施工说明及图纸会审记录，参考中华人民共和国颁布的现行有效的建筑施工的各类规程、规范及验评标准进行编制。
适用于机电工程的预留预埋施工过程中的质量管理，有效期为预留预埋施工开始至结束。
参考的各种规范及标准如下表：2工程概况2.1 机电工程工程概况2.2 机电工程预留预埋范围2.1.1本工程预留预埋范围：3施工部署3.1进度安排根据总包单位总体施工网络计划，我方合理安排计划，计划于结构底板施工开始时，机电安装方开始预留预埋工作，到结构封顶完成后结束预留预埋工作。
3.2方案实施的管理人员及责任范围4施工准备4.1技术准备4.1.1熟悉图纸及相应技术措施在预留预埋工作开始施工前，我项目组织有关人员认真阅读熟悉图纸，领会设计意图，掌握工程建筑和结构的形式和特点，编制材料进场计划，组织相应施工人员做好机具的安排，进行专业深化设计等工作，为现场施工作准备。
施工前，各专业工长根据国家或深圳市的相应专业规范结合本工程施工现场，拟定相应的技术措施，并进行《技术交底》和《安全交底》的编制。
具体如下：①审核建筑结构及安装各专业图纸是否符合现场作业条件，有无尺寸标注失误。
②管件的预制和预埋及洞口的预留应符合图纸设计要求和国家制定的规范规定为准。
③对于图纸上没有详细标注的地方，应查找上述有关技术资料，做到参数明确。
④预埋件要以图纸和有关技术资料为依据，绘制出加工大样图，并进一步核定尺寸、位置，作详细标注。
⑤明确具体施工时间，特别是预埋件一定要在预埋前制作完成。
⑥明确土建结构施工工序，保证预埋件成品及时到位。
⑦加强与建设单位、监理单位、设计单位及结构施工单位的协作配合，一些预埋件成品可提前报建设及监理单位检验。
4.1.2水电风预留深化设计在设计图纸基本成熟的条件下，按设计已设计好的管线图，并结合建筑、结构及装饰图纸，在每层画出预埋套管、预留洞口位置、尺寸大小及标高，避免出现管线与管线之间或管线与结构发生碰撞事情。
机电预留预埋施工方案(1)
机电预留预埋施工方案(1)一、施工前准备工作1.1 确定施工方案在进行机电预留预埋施工之前，首先要确定施工方案。
根据建筑设计图纸和相关规范要求，确定每个房间、区域的机电预留位置和数量，以及预埋管道、线槽等的尺寸和布置。
确保施工方案符合安全、美观和实用性要求。
1.2 制定施工计划制定详细的施工计划，包括施工内容、施工顺序、施工周期等内容。
合理安排施工人员和施工设备，确保施工过程顺利进行。
二、施工过程2.1 清理施工区域在施工开始前，对施工区域进行清理，清除杂物和障碍物，保持施工区域整洁。
2.2 定位标高点根据设计要求，确定机电预留位置的标高点，进行标注和测量，确保预留位置准确无误。
2.3 预埋管道、线槽等根据标高点和设计要求，在预留位置进行管道、线槽等的施工。
确保施工质量，保证管道线槽布置合理。
三、施工验收3.1 施工完工检查施工完成后，进行施工完工检查。
检查预留位置是否准确、管道线槽是否安装到位等。
3.2 质量验收邀请相关部门或专业人员进行质量验收，检查施工质量是否符合规范要求。
四、安全与环保4.1 安全防护在施工过程中，要严格遵守安全操作规程，做好安全防护工作，确保施工人员的人身安全。
4.2 环保措施施工过程中要注意环保，合理利用资源，减少污染排放，做到绿色环保施工。
五、总结通过本次机电预留预埋施工方案的实施，提高了施工效率，保证了施工质量。
在未来的施工中，我们将进一步优化施工流程，提高施工效率和质量，为工程的顺利完工提供有力保障。
预埋预留施工方案
预埋预留施工方案本工程设备安装工程不在本标段招标内容之中，但本标段范围内的设备安装预留、预埋包括在标价范围内。
1 安装预留预埋工程概况本工程施工总承包单位的机电安装预留预埋工程的范围为招标文件及图纸相关施工阶段预留预埋部分，具体内容招标图没有明确。
2 预留预埋工艺流程及施工准备预埋件、预留孔洞是本工程中不可缺少的重要部分。
其留置位置的准确性将直接影响到后续施工和工程的施工和质量，在施工中应该分阶段采取措施保证预埋件、预留孔洞不漏设、不错设，位置、数量、尺寸大小符合设计要求。
1 工艺流程预埋、预留工艺流程见图3.5.5-1。
2 图纸会审对土建结构设计图与下道工序相关的设备安装、建筑装饰等图纸进行对照审核，对图纸中反映的预埋件、预留孔洞作详细的会审，确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合，编制预埋件、预留孔埋设计划。
并将预埋件、预留孔洞绘制成图，由专人负责技术指导、检查，作好技术交底工作。
发现预埋件不吻合时，及时向监理及设计院以书面形式进行汇报，经设计院的变更设计或监理正式批复书后，将预埋件、预留孔洞绘制成图，由专人负责技术指导、检查，作好技术交底工作。
3 测量放线根据设计要求，分段对预埋件、预留孔洞进行测量放线，测量放线执行测量绘制预留预埋图深化设计熟悉图纸 复核检查确定预留预埋件点加工制作预留预埋件材料准备预留预埋施工图3.5.5-1 预留预埋工艺流程图“三级”复核制。
对板的预埋件、预留孔洞在基础垫层、模板上用红油漆标出预埋件、预留孔洞的位置或预留孔洞形状、大小。
3 电气工程预留、预埋1 电气暗配管(1) 主要工艺流程，见图3.5.5-2。
图3.5.5-2 电气暗配管工艺流程图(2) 材料进场检验电线管进场检查验收，检查项目见表3.5.5-1。
(3) 预制加工1) 钢管煨弯：管径为20mm及以下时，用手扳煨弯器。
管径为25mm及其以上时，使用液压煨弯器。
2) 管子切断：用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。
机电管线安装预留预埋施工方案
机电管线安装预留预埋施工方案目录一、项目概述 (2)1. 项目背景介绍 (2)2. 工程目标及重要性 (3)二、施工准备工作 (4)1. 施工队伍组织 (5)1.1 人员配置与分工 (6)1.2 培训与技能提升计划 (7)2. 施工材料准备 (8)2.1 材料需求计划 (8)2.2 材料验收标准与流程 (10)三、机电管线安装预留预埋原则及工艺流程 (11)1. 安装预留预埋原则 (12)1.1 安全性原则 (13)1.2 可靠性原则 (14)1.3 便捷性原则 (15)2. 安装工艺流程图 (16)2.1 管道安装工艺流程图 (17)2.2 电缆桥架安装工艺流程图 (17)四、关键施工技术方案及质量控制措施 (18)一、项目概述本次施工项目是关于机电管线安装预留预埋的施工方案，该项目旨在确保机电管线在建筑物内的安装工作高效、准确、安全地进行，同时满足未来维护和升级的需求。
项目涵盖了从设计规划到施工完成的整个流程，包括预留预埋位置的确定、管线材料的选择、施工队伍的组织、施工过程的监控以及质量控制等多个环节。
本方案的主要目标是确保机电管线安装工程的顺利进行，提高工程质量和效率，降低风险和成本。
我们致力于在现有条件下，寻求最优的解决方案，以确保机电系统的正常运行，为建筑物的长期运营提供可靠保障。
1. 项目背景介绍随着现代工业技术的飞速发展，机电管线作为建筑物内部不可或缺的基础设施，其设计与安装质量直接关系到整个工程的安全、稳定与高效运行。
在当前的建筑市场中，随着甲方对智能化、绿色环保、节能减排等要求的不断提高，机电管线安装工程的复杂性和专业性也在逐步攀升。
本施工方案旨在针对某一大型商业综合体的机电管线安装工程，详细规划预留预埋的施工流程、方法及技术要点。
该商业综合体不仅包含多层办公空间、大型购物中心、酒店等多个功能区域，而且对消防、空调、给排水等关键系统的管线布局和敷设有着极高的要求。
制定一套科学合理的机电管线预留预埋施工方案显得尤为重要。
电气管线预留预埋施工方法
电气管线预留预埋施工方法施工管理流程01 暗敷管线预留线管、线盒定位：结构钢筋绑扎好后，用水准仪在墙面筋上标出水平基准点，每道墙不少于两点，将两水平基准点之间用细线连接，形成一道水平基准线，由此水平基准线标注出管线安装标高尺寸。
线盒采用专用穿筋盒，将线盒用φ8 的圆钢焊接固定在上述标高尺寸上。
完成后对线盒进行填实、封堵。
暗敷线盒安装端正，盒口与墙面水平，埋深大于20mm 时，盒应用套盒接出，套盒大小与底盒口对平齐，接地可靠。
暗敷管线剔槽安装时，横向开槽不宜超过 1.5m；敷设时不得破坏结构层。
当塑料导管在砌体上剔槽埋设时，应采用强度等级不小于M10 的水泥砂浆抹面保护，保护层厚度不应小于15mm。
02 电气孔洞预留及封堵电气孔洞预留与土建专业配合进行，预留工作完成后需要核对有无遗漏的预留洞，并核查孔洞的规格、坐标、标高，复核土建专业地面标高、楼板下标高、楼板厚度、墙后、主梁及次梁的高度（梁下距地），确定预留管线是否穿梁。
施工过程中，电气专业人员必须随进度密切配合土建工程，及时做好管路检查工作。
敷设在电气竖井内穿楼板处和穿越不同防火区的母线、梯架、托盘和槽盒，应有防火封堵措施。
一般情况下，在开工之初，应根据图纸设计，对电气竖井内桥架的安装进行策划，合理排布，并绘制详图，以方便操作。
穿楼板的地面处设置不低于50mm（一般做100mm）的挡水台，挡水台与桥架之间进行防火封堵。
03 接地体预留3.1 人工接地极安装埋入地中并直接与大地接触的金属导体称为接地极，分为水平接地极和垂直接地极。
接地装置的人工接地极，导体截面应符合热稳定、均压、机械强度及耐腐蚀的要求，水平接地极的截面不应小于连接至该接地装置接地线截面的75%，且钢接地极和接地线的最小规格不应小于表4.1.5-1 和表4.1.5-2所列规格。
接地网的埋设深度与间距应符合设计要求。
当未具体规定时，接地极顶面埋设深度不宜小于0.8m ；水平接地极的间距不宜小于5m，垂直接地极的间距不宜小于其长度的2倍。
电气预埋施工方案
电气预埋施工方案一、施工准备阶段在开始电气预埋施工前，首先要进行足够的施工准备工作，以确保施工进程顺利进行。
具体步骤如下：1. 审图确认在施工前，施工方需要对施工图纸进行仔细审查和确认，确保清楚了解电气预埋布置的位置和数量，以及相关设备的要求。
2. 材料准备根据审图确认的结果，准备好所需的电缆、导管、接线盒等材料，并按照施工图纸要求进行分类和整理，以便后续施工使用。
3. 安全措施在施工前，要确保施工场所的安全，采取必要的安全措施，如悬挂警示标语、设置警示栏等，以防止施工中发生意外。
二、预埋施工过程1. 钻孔根据施工图纸要求，对墙体、地板等进行钻孔，将导管或电缆预埋其中。
在钻孔过程中，要注意避开现有管线或其他障碍物，保持施工的顺利进行。
2. 铺设导管将预先准备好的导管依照施工图纸的要求进行铺设，确保导管的位置准确无误，导管之间的连接牢固可靠。
3. 埋设电缆将需要预埋的电缆通过导管逐一铺设到位，并在适当的位置进行固定，确保电缆不会出现移动或损坏的情况。
4. 接线盒安装根据施工图纸要求，在需要安装接线盒的位置进行安装，接线盒的安装要符合相关规范，接线清晰、牢固，保证后续使用时正常运行。
三、验收及整改在预埋施工完成后，应进行验收工作，确保施工质量符合要求。
如果发现有待整改的地方，应及时进行整改，并重新进行验收，直至符合要求为止。
四、收尾工作1. 清理验收完成预埋施工后，要对施工现场进行彻底清理，清除施工过程中产生的垃圾和杂物，保持施工现场的整洁。
2. 档案整理对施工过程中的相关文件资料进行整理归档，包括审图确认、施工图纸、材料清单、验收报告等，以备后续查阅和维护使用。
五、总结电气预埋施工是一项重要的工程，需要精心准备和细心施工，才能确保施工质量和工程进度。
在施工过程中，要注重安全施工、质量优先，并做好施工记录和档案整理，以便后续使用和维护。
希望以上内容能对电气预埋施工工作有所帮助，谢谢。
此文档起草完毕，任何问题请与XXX联系。
电气预留预埋方案
电气预留预埋方案1. 引言在建筑施工中，电气预留和预埋是电气安装的关键环节。
合理的电气预留预埋方案能够提高电气设备的安装效率，减少施工中的损耗，保证电气设备的正常运行和维护。
本文将讨论电气预留预埋的重要性，并提出一套完整的电气预留预埋方案。
2. 电气预留电气预留指在建筑施工过程中提前预留好的电气管线、插座、电箱等电气设备的位置和空间。
合理的电气预留设计能够确保电气设备的安装和维护更加便捷。
以下为电气预留的一些建议：•根据建筑物功能和平面布置，确定每个房间和区域的电气设备需求。
例如，客厅需要安装插座和照明设备，厨房需要考虑电炉、排气扇等电气设备。
•确定电气设备的数量和规格。
根据需求确定每个房间或区域所需的插座数量、开关数量等，并考虑未来扩展的可能性。
•预留电气管线和插座位置。
根据建筑平面图设计电气管线和插座位置，确保电气设备的供电和控制都能够满足需求。
•考虑平安和使用便利性。
预留电气设备时要考虑平安距离和使用便利性，例如插座的高度、开关的位置等。
3. 电气预埋电气预埋指在建筑施工过程中提前埋设好的电气管线和电缆。
良好的电气预埋能够有效地保护电缆和电气管线，减少施工和使用中的损耗和故障。
以下为电气预埋的一些要点：•确定电缆通道和电缆走向。
根据建筑结构和电气布置确定每个区域的电缆通道和走向，防止电缆之间的相互干扰和交叉。
•选择适宜的电缆材料和规格。
根据电气设备的功率和电流负载确定电缆的规格，确保电缆能够满足电气设备的需求。
•预留过剩长度。
在进行电缆预埋时，要预留一定的过剩长度，以便后续的连接和维护。
过剩长度的预留也能够应对意外情况，例如误伤或意外损坏的访问，提供修复或更换的灵巧性。
•保护电缆预埋位置。
电缆预埋应当采取适当的保护措施，例如使用电缆槽、电缆桥架、电缆支架等，以防止机械损伤、潮湿腐蚀和火灾等。
4. 总结电气预留预埋方案在建筑电气安装中起着重要的作用。
合理的电气预留预埋能够提高施工和维护的效率，减少电气设备的损耗和故障。
电气施工方案(预留预埋)
电气施工方案(预留预埋)
本文将介绍电气施工中的预留预埋工作，即在建筑物结构尚未封闭前，在混凝土、砖墙、地面和天花板等构件上进行电气设备或线路的预留和预埋布置，以保证后续电气设备的安装和使用。
预留预埋工作是电气施工中至关重要的一环，它为后续电气工程的顺利进行提供了基础保障。
在进行电气预留预埋工作时，首先需要根据施工图纸和设计方案确定各种电气
设备和线路的布置位置和要求。
然后，施工人员按照要求，在建筑物中预留好相应尺寸和位置的孔洞或槽槽，用于后续电气设备的安装。
在进行预留预埋工作时，施工人员需要严格按照相关规范和标准进行操作，保
证预留孔洞或槽槽的尺寸、位置、深度等符合要求。
一般情况下，电气设备的预留孔洞要比电气设备本身的尺寸略大，以便后续安装时能够顺利进行。
另外，在进行电气预留预埋工作时，还需要考虑到电气线路的走向和布置情况。
一般来说，电气线路的预留预埋通常与建筑物内部的结构、管线等有关，需要综合考虑整体布置，确保电气线路的走向合理，便于后续的安装和维护。
在实际施工中，电气预留预埋工作需要与其他建筑工程相互配合，严格控制好
施工质量和进度。
同时，施工过程中需要加强对施工现场的安全管理，确保施工人员的安全。
综上所述，电气预留预埋是电气施工中不可或缺的一环，它直接影响到后续电
气设备的安装和使用效果。
只有在施工中严格按照要求进行预留预埋工作，才能保证电气工程的顺利进行，为建筑物的电气设备提供可靠的电力支持。
购物广场电气预留预埋施工方案
目录一、编制依据 (1)二、工程概况 (2)三、编制目的 (2)四、施工组织 (2)五、施工工艺 (3)六、施工技术组织措施 (8)6.1工期管理措施 (8)6.2质量管理措施 (9)七、文明施工与环境保护方案 (13)八、安全管理方案 (14)一、编制依据1.《供配电系统设计规范》GB50052-952.《低压配电设计规范》GB50054-953.《等电位连接》02D501-24.《民用建筑电气设计规范》JGJ/T16-925.《建筑电气工程施工质量验收规范》GB50303-20026.《接地装置安装》88D5637、《人防标准图集》8、《建筑电气安装图集》二、工程概况XXXXX购物广场工程项目位于XX市。
本工程建筑功能整体划分为购物中心和办公楼两部分, 购物中心地下一层, 地上三层, 局部四层, 建筑高度23.65m, 办公楼地下一层, 地上23层, 建筑高度100m, 占地面积为总建筑面积330146㎡。
三、编制目的本工程是1座综合性的建筑, 地下一层, 地上有高层建筑, 总面积为33万平米。
在主体施工期间工作量非常大, 为了与土建专业密切配合, 保证工程的顺利实施, 保证工程的施工质量, 依据施工进度计划安排, 特做此施工组织设计方案。
四、施工组织1.针对该工程特点, 确定安装施工及管理人员；2、开工前, 进行图纸会审, 并对施工人员进行安全、质量、技术交底；3.准备好有关规范、图集及交工资料的编制办法；4、认真作好施工组织设计及各专业技术方案, 保证施工技术的先进性；5.熟悉确认的资料、图纸、施工方案及国家验收规范；6、科学安排施工程序, 作好材料、人员、机械设备等准备工作, 使安装有条不紊、保质保期进行。
7、与土建专业密切配合, 确保土建工期按计划实施。
五、施工工艺电气预留预埋一、工艺流程根据电气专业预留预埋的特点, 制定出预留预埋的施工流程图:二、施工前的准备施工人员进入现场必须进行严格的安全、质量、技术教育, 通过培训让进入现场的每一个施工人员都要树立起良好的安全、质量意识。
电气预留预埋方案
电气预留预埋方案项目工程电气预留预埋施工方案目录一、工程概况 (1)二、施工准备 (2)三、主要施工方案 (4)四.劳动力组织及劳动力计划 (19)五.备料计划及机具计划 (20)六.施工进度计划 (21)一、工程概况（一）建筑面积和结构情况（二）机电安装工程概况1、电气部分--由变、配电系统、动力照明系统、汽车充电桩预留配电箱系统。
2、防雷接地系统，从筏板开始利用上下两层φ16的螺纹钢筋焊接形成避雷网带，引下线利用φ12的4条钢筋焊接止屋面。
（按图纸设计大于等φ12的钢筋4根φ16的2根。
）3、火灾自动报警及消防联动控制系统、通信系统、消防广播系统、视频监控系统、综合布线系统、可视对讲系统、异常情况报警系统、有线电视及门禁系统及楼宇自控系统等系统组成，预留预埋从基础底板开始，主要预埋各类管路及套管，其中外墙和人防区域预埋密闭套管。
暗埋配管形式有3种，人防区域为镀锌钢管，非人防区和公寓内为焊接钢管和PVC 线管。
二、施工准备（一）人员准备图一 项目管理机构在施工前，项目部组成一个有效的组织管理机构（如图一），以保证各专业工程师各专业质量检查员 资料员项目经理施工工长 施工队技术负责人施工队质检员施工队工班组长施工队材料负责人项目总工 现场经理工程各项施工措施、方案的正确实施。
（二）技术准备1. 设计交底图纸会审设计交底图纸会审主要通过自审专业图纸、各专业之间会审，发现问题及提出解决办法，以便在设计交底时由设计人员解决。
具体应从以下方面进行：（1）图纸说明是否齐全、清楚、明确；（2）建筑、结构与设备、管线有无矛盾，设备层尺寸及管井、竖井尺寸、楼板厚度是否满足安装要求；（3）图纸上尺寸、坐标、标高及管线交叉点是否相符；（4）器具安装、设备安装基础、空间是否合适；（5）设备层管线进户做法是否合理；（6）墙、板预留洞、套管是否缺少，尺寸标高位置是否正确；（7）各专业之间有无错、碰、漏等问题；（8）采用了哪些新材料，其品种、规格是否满足要求；（9）是否缺少专业图纸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节电气管线预留预埋专项施工方案
一、电气管路敷设
1.电气线管楼板内暗敷设
本工程电气管线预留预埋工作主要有：强电预留预埋，避雷装置安装，消防电工程预留预埋，空调电工程预留预埋。
电气预埋电线管主要采用镀锌钢管紧定式暗敷。
其中消防电管的保护层的厚度不小于30mm。
电线管的接地采用专用的接地卡连接。
暗埋钢管采用丝扣连接，管箍内两管口应对接平齐。
电线管与接线盒之间采用锁紧螺母固定。
电线管的弯曲半径应为管内径的6倍以上，且钢管弯曲处不出现凹凸和裂缝。
用铁丝将暗敷的电线管与结构钢筋绑扎牢固，管端用堵头堵实以防杂物进入管内。
开关、插座以及灯具的位置安装接线盒，接线盒的位置应准确。
同时，认真熟悉电施设计施工图和技术交底，找准部位，密切配合结合，根据电施设计施工图及施工工艺标准和电施作业指导书的要求进行电气预埋管、箱（盒）的施工配合；预埋电管在施工前应按要求对管道内壁进行除锈，其具体方法如下：用钢丝刷，两头各绑一根铁丝，穿过管子，来回拉动钢丝刷清除,除锈后的钢管内灌刷红丹漆晾干备用。
大于Ф32的钢管须采用液压（电动）弯管机弯制或采用成品弯头。
≤Φ25的钢管可采用弯管器弯制。
钢管弯曲处不应出现凹凸和裂缝，弯扁程度不应大于管外径的10%。
对钢管的允许弯曲半径应符合以下标准：（见下表）
钢管之间的连接采用套管连接。
套管长度为连接管外径的1.5-3倍；连接管的对口处应在套管的中心，焊口应焊接牢固、严密。
为保证开关、插座盒预埋成活率，在各开关、插座盒的位置预埋自制木盒，并根据不同功能或系统做好标识；盒内用泡沫塑料填充，以保证工程施工质量。
对于地面插座盒预埋时，应将盒口留出砼面 1.5～2cm，以便于后期施工时依靠地插座本身可调余量与地面找平。
预埋钢管的砼保护层不小于20mm。
施工完毕后，应将管口用木塞等进行封堵。
对于较长的管路应在管内穿好铁丝或增设转线盒，以便于日后穿线。
2.金属软管敷设
金属软管应敷设在不易受机械损伤的干燥场所，且不应直埋于地下或混凝土中。
当在潮湿等特殊场所使用金属软管时，应采用带有非金属护套且附配套连接器件的防液型金属软管，其护套应经过阻燃处理。
1）管道穿越沉降缝
管道穿伸缩沉降缝时要使用金属软管做过渡，施工时要做好线路接地。
①明管过伸缩缝做法：
条
件
弯曲半径与钢管外径之比
明配 6
明配只有一个弯时 4
暗配10
埋设于地下或楼板内时10
9
②暗管过伸缩缝做法：
2）灯头盒与灯具之间采用金属软管保护导线，金属软管两端均用塑料锁紧接头连接。
金属软管长度不大于1m，且金属软管不应退绞、松散，中间不应有接头, 金属软管弯曲半径不小于软管半径的6倍,金属软管均可靠接地，且不得作为电气设备的接地导体。
3.电线管穿防火墙时防火封堵
穿越防火墙的预留管，其两端至少预留1.0m，管头用金属套封堵。
（4）穿线管应做好跨接线，当管线长度超过30m时，中间应做接线盒。
成排明配管安装做法:
符号说明：
1、膨胀螺栓
2、吊杆
3、U形螺丝管卡
4、钢管
5、螺母M8～M10
6、垫圈8～10
7、角钢支架
二、管内穿线
照明线路除标明外，均为2.5mm²铜芯线；阻燃型电线2～4根穿SC15管，5～8根穿SC20管，超8根加管。
1．工艺流程
导线选择穿带线扫管放线及断线导线与带线绑扎
2．导线选择
各回路的导线应严格按照设计图纸选择型号规格，相线、中性线及保护地线应加以区分，用黄、绿、红导线分别作A、B、C相线，黄绿双色线做接地线，淡蓝色线作中性线。
3．穿带线、扫管
配管完毕后，在穿线之前，必须对所有的管路进行清扫。
清扫管路的目的是清除管路中的灰尘、泥水等杂物。
具体方法为：将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内杂物清净。
4．放线、断线
导线的预留长度应按以下四种情况考虑：a、接线盒、开关盒、插座盒及灯头盒内导线的预留长度应为15cm；b、配电箱内导线的预留长度应为配电箱箱体周长的1/2；c、出户导线的预留长度应为1.5m；d、共用导线在分支处，可不剪断导线而直接穿过。
5．导线与带线绑扎
当导线根数较少时，如2～3根导线，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固；当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。
6．管内穿线
1）当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉，以减小电线与管壁的摩擦力。
2）穿线时应注意：a、同一交流回路的导线必须穿于同一管内；b、不同回路、不同电压和交流与直流混同的导线，不得穿入同一管内，但以下情况除外：额定电压为50V以下的回路；同一设备或同一流水作业线设备的电力回路和无特殊防干扰要求的控制回路；同一花灯的几个回路；同类照明的几个回路；同类照明的几个回路，但管内的导线总量不应多于8根。
3）导线在变形缝处，补偿装置应活动自如，导线应留有余量。
7．导线连接
截面为10mm2及以下的单股铜芯线直接与设备、器具的端子连接；截面为10mm2及以上的铜芯线采用压板压接式压接端子后再与设备、器具的端子连接。
8．线路检查及绝缘摇测
1）线路检查：确保导线焊、接、包工序必须符合施工质量验收规范的要求。
2）绝缘摇测：照明线路一般选用500V，量程为0～500ΜΩ的兆欧表进行线路绝缘摇测和电气器具摇测，摇动速度应保持在120r/min左右。
读数应采用1min后的数据为宜。
三、防雷与接地施工方法
1．防雷接地工程施工基本要求
接地体（线）的焊接应采用搭接焊，其搭接必须符合下列规定：
1）扁钢搭接长度不小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。
2）圆钢搭接长度不小于其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。
3）圆钢与扁钢连接时，其搭接长度不小于圆钢直径的6倍。
4）扁钢与钢管，扁钢与角钢焊接时，为了可靠焊接，除在其接触部位两侧焊接外，还应焊以由钢带弯成的弧形（或直角形）卡子。
5）焊接焊缝应平整饱满，不得有咬肉、夹渣、焊瘤等现象，焊缝严禁用砂轮打磨，焊接部位药渣应及时清楚干净，并刷二道防锈漆（埋地刷二道沥青漆）。
2．接地体施工
1)接地体安装
本建筑物按二类防雷建筑设计,接地采用联合接地体(即保护接地、工作接地和防雷接地共用建筑物的基础作接地装置),利用底板基础内上下两层钢筋中不小于Φ16的两根钢筋按图示走向通长可靠焊接,(若不能利用结构基础钢筋则采用40X4热镀锌扁钢可靠焊接),其接地电阻不大于1欧姆，如实测满足不了要求，需增打人工接地极。
结构施工过程中，要按设计图纸的要求，在指定的位置设置接地预留板。
接
地板与作为接地引上线的结构主筋或钢柱焊接。
在基础底板接地网连接形成后，对接地电阻进行第一次测试，采用符合IEC781的三线测试法（测量3次，取平均值），测试方法如下。
2）接地干线敷设①电梯井道内接地干线：电梯井道利用电梯导轨作为接地线。
②所有强、弱电竖井内均垂直敷设2条40X4MM 热镀锌扁钢，水平敷设一圈40X4MM 热镀锌扁钢，水平与垂直接地扁钢间应可靠焊接。
③不间断电源的接地：不间断电源输出端的中性线，必须与由接地装置直接引来的接地干线相连接，做重复接地。
④当接地线跨越建筑物变形缝时，应留有伸缩余量（做成“Ω”型或在接地线断开处用50mm2裸铜软绞线连接）。
效果图如下：
3．引下线施工
1）利用柱子或剪力墙内两根Φ16以上主筋通长焊接作为引下线，每根引下线的冲击接地电阻不宜大于5Ω。
引下线间距不大于18m ，引下线上端与接闪器焊接，下端与接地装置焊接。
2）在引下线外墙处距地0.5m 设测试卡子，安装测试箱保护，在箱盖上做出接地标识。
测试点无设计高度时，应在距室外地坪0.5m 处设置，效果图见下页。
4．接闪器施工
1）防直击雷：
在屋顶采用∅10镀锌圆钢做避雷带，利用楼板结构内的主筋装设不大于10×10m 的暗装避雷网，并将突出屋面的所有金属构件，如金属杆、金属通风管、屋顶风机等均与防雷装置焊接连通以防直击雷。
E S ES H
待测接地网
电流探针
电压探针接地电阻测试仪
d
2）防侧击雷：
防侧击和等电位措施: 为了防止侧击雷，利用建筑物外周边每2层结构圈梁二根直径大于10mm的主筋通长焊接一周，并与防雷引下线可靠焊接。
从45米起，所有的金属门窗或外挂石才的金属件均要求就近与之焊接。
5．总等电位联接
1）总等电位由黄铜板制成，将建筑物内保护干线、设备进线总管、电缆金属外皮、建筑物金属构件进行连接，总等电位连接板就近与接地网连接，连接示意图见下：
2）总等电位端子箱（MEB）与总计量表或阀门的联接：在计量表或阀门两端管道上连接抱箍，管道上连接抱箍的做法同上，通过BVR-6mm2导线将两抱箍连通，示意图见下：
3）总等电位端子箱（MEB）与金属管道的联接：采用抱箍连接法，通过抱箍与管道连接，再与接地线连接，示意图如下：。
