表面粗糙度练习题
(完整版)表面粗糙度习题参考答案
习题5-1填空题（1）表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。
表面粗糙度越小，表面越光洁。
（2）评定长度是指用于判别被评定轮廓表面粗糙度所必需的一段长度，它可以包含一个或几个取样长度。
（3）国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。
（4）表面粗糙度的选用，应在满足表面功能要求的情况下，尽量选用大的表面粗糙度数值。
（5）同一零件表面，工作表面的粗糙度参数值小于非工作表面的粗糙度参数值。
（6）当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。
5-2 是非题（1）表面粗糙度是微观的形状误差，所以对零件使用性能影响不大。
（×）（2）表面粗糙度的取样长度一般即为评定长度。
（×）（3）Ra能充分反映表面微观几何形状的高度特征，是普遍采用的评定参数。
（√）（4）零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（√）（5）表面粗糙度值越大，越有利于零件耐磨性和抗腐蚀性的提高。
（×）（6）表面粗糙度不划分精度等级，直接用参数代号及数值表示。
（√）（7）表面粗糙度数值越小越好。
（×）5-3 选择题（1）表面粗糙度是B误差。
A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置（2）选择表面粗糙度评定参数值时，下列论述不正确的有AA. 同一零件上工作表面应比非工作表面参数值大B. 摩擦表面应比非摩擦表面的参数值小C. 配合质量要求高，表面粗糙度参数值应小D. 受交变载荷的表面，表面粗糙度参数值应小（3）评定表面粗糙度的取样长度至少包含 B 个峰和谷。
A. 3B. 5C. 7D. 9（4）表面粗糙度代号在图样标注时尖端应A。
A.从材料外指向标注表面B.从材料内指向标注表面C.以上二者均可（5）通常车削加工可使零件表面粗糙度Ra达到 A μm。
A 0.8～6. 3B 0.4～6.3C 0.4～12.5 D.0.2～1.6（6）车间生产中评定表面粗糙度最常用的方法是 D 。
第三章 表面粗糙度习题答案
第三章 表面粗糙度1．某箱体孔尺寸为φ50H7，若其形状公差按其尺寸公差的60％选用，试确定该孔的表面粗糙度允许值a R 和z R 。
解：已知尺寸公差IT7＝0.025mm ，形状公差T ＝0.6IT ，由尺寸公差、形状公差和粗糙度允许值三者之间的关系得：a R ≤0.05IT ＝1.25m μ z R ≤0.2IT ＝5m μ查表3－1、3－2进行标准化圆整，得到最接近的允许值为：a R ：第一系列 0.8m μ，或1.6m μ 第二系列 1.25m μz R ：第一系列 3.2m μ， 或6.3m μ 第二系列 5.0m μ取：（1）a R ＝0.8m μ，z R ＝3.2m μ 符合优先选用标准，但过于保守，不够经济，要求严格时可以选用。
（2）a R ＝1.6m μ，z R ＝6.3m μ 符合优先选用标准，但偏于要求低，若不影响使用要求时可以选用。
（3）a R ＝1.25m μ，z R ＝5.0m μ 虽为第二系列，但不仅符合要求，且经济，若工厂条件允许可以选用。
由于，题目所给的条件不充分，故这里答案不唯一。
在工厂实际中，应根据实际条件具体确定，要综合考虑经济性和实际生产条件。
2.测量某表面的粗糙度，在取样长度内测得其距中线的数值如下，试计算其Z R 与y R 值。
轮廓峰高（m μ）：8 13 9 11 8 10 11轮廓谷深（m μ）：11 8 11 10 12 8 10解： )(515151∑∑==+=i i vi pi z y y R ＝51【（13+9+11+10+11）+（11+11+10+12+10）】 ＝21.6m μy R ＝min max vi pi y y +＝13+12＝25m μ3.附图2－8所示减速器轴，根据图样上给定的尺寸公差分别确定各轴段（2－φ30k5和2－φ50js6）外圆柱面的表面粗糙度允许值a R ，并允许在检测2－φ50js6轴外表面粗糙度实测值可以有一部分（即小于总数16％）超过规定的允许值；而对2－φ30k5轴颈表面不允许有任何实测值超过规定的允许值，试按照国家标准（GB/T 131）规定正确标注在图样上。
粗糙度练习题
表面粗糙度随堂练习一、单项选择题1.表面粗糙度中，Ra的单位为（）A.米B.毫米C.微米D.纳米2.测量表面粗糙度时，在取样长度范围内，取被测轮廓偏距绝对值的算术平均值作为评定参数，记为（）A.RaB.RzC.RyD.Sm3.表面粗糙度代号在图样上可以标注在（）A.波浪线B.虚线C.可见轮廓线D.点画线4.表面粗糙度反映的是零件被加工表面的（）A.宏观几何形状特征B.微观几何形状特征C.宏观相对位置特征D.微观相对位置特征5.表面粗糙度检测方法中适合生产现场使用的是（）A.样板比较法B.显微镜比较法C.光学显微镜测量D.电动轮廓仪比较法6.表面粗糙度值越小，则零件（）A.耐磨性好B.抗疲劳强度差C.传动灵敏性差D.加工容易7.表面粗糙度代（符）号在图样上可以标注在（）A.符号尖端从材料内指向被标注表面B.可见轮廓线C.波浪线D.虚线8.关于表面粗糙度对零件使用性能的影响，下列说法错误的是（）A.对于间隙配合，表面粗糙度值过大则易磨损，使间隙很快增大，从而引起配合性质的改变B.零件的表面越粗糙，越易形成表面锈蚀C.表面越粗糙，表面接触受力时，峰顶处的塑性变形越大，从而降低零件的强度D.降低表面粗糙度值时，可提高零件的密封性能9.下列论述正确的是（）A.经过磨削加工所得表面比车削加工所得表面的表面粗糙度值大B.表面粗糙度属于表面宏观性质的形状误差C.表面粗糙度属于表面波纹度误差D.表面粗糙度属于表面微观性质的形状误差10.显微镜比较法检测表面粗糙度适用参数及范围为（）A.Ra＞2.5 μmB.Ra＞0.32 μmC.Ra：0.025～6.3 μmD.Ra＜0.32 μm11.触觉比较法评定表面粗糙度，评定范围是Ra值为（）A.Ra：1～10 μmB.Ra＞0.32 μmC.Ra：3.2～60 μmD.Ra＜0.32 μm12.光切法显微镜测量表面粗糙度属于（）A.接触测量B.非接触测量C.间接测量D.综合测量13.测量表面粗糙度时，在取样长度范围内，取被测轮廓偏离最小二乘中线距离的绝对值得算术平均值作为评定参数，记为（）A.RaB.RzC.RyD.Sm14.选择表面粗糙度评定参数值时，下列论述正确的是（）A.同一零件上工作表面应比非工作表面参数值大B.摩擦表面应比非摩擦表面的参数值小C.配合质量要求高，参数值应小D.尺寸精度要求高，参数值应大15.零件加工时产生表面粗糙度的主要原因是（）A.刀具装夹不准确而形成的误差B.机床的几何精度方面的误差C.机床－刀具－工件系统的震动、发热和运动不平衡D.刀具和工件表面间的摩擦、切屑分离时表面层的塑形变形及工艺系统的高频振动二、是非选择题16.表面粗糙度是微观的形状误差，所以对零件使用性能影响不大。

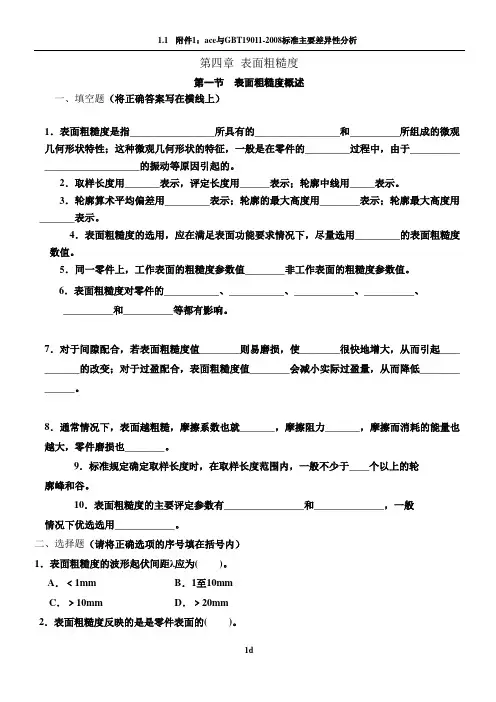

表面粗糙度习题
第四章表面粗糙度第一节表面粗糙度概述一、填空题（将正确答案写在横线上）1．表面粗糙度是指_________________所具有的_________________和__________所组成的微观几何形状特性；这种微观几何形状的特征，一般是在零件的_________过程中，由于__________ ___________________的振动等原因引起的。
2．取样长度用_______表示，评定长度用______表示；轮廓中线用_____表示。
3．轮廓算术平均偏差用_________表示；轮廓的最大高度用________表示；轮廓最大高度用_______表示。
4．表面粗糙度的选用，应在满足表面功能要求情况下，尽量选用_________的表面粗糙度数值。
5．同一零件上，工作表面的粗糙度参数值________非工作表面的粗糙度参数值。
6．表面粗糙度对零件的___________、___________、____________、__________、__________和__________等都有影响。
7．对于间隙配合，若表面粗糙度值________则易磨损，使________很快地增大，从而引起____ _______的改变；对于过盈配合，表面粗糙度值________会减小实际过盈量，从而降低________ ______。
8．通常情况下，表面越粗糙，摩擦系数也就_______，摩擦阻力_______，摩擦而消耗的能量也越大，零件磨损也________。
9．标准规定确定取样长度时，在取样长度范围内，一般不少于____个以上的轮廓峰和谷。
10．表面粗糙度的主要评定参数有________________和______________，一般情况下优选选用____________。
二、选择题（请将正确选项的序号填在括号内）1．表面粗糙度的波形起伏间距λ应为( )。
A．﹤1mm B．1至10mmC．﹥10mm D．﹥20mm2．表面粗糙度反映的是是零件表面的( )。
《公差配合与技术测量》03+项目三 表面粗糙度练习题+练习题及答案要点
项目三表面粗糙度练习题及答案要点一、填空题1.表面结构要求包括零件表面的表面结构参数、加工工艺_、表面纹理及方向、加工余量、传输带和取样长度等。
2.轮廓参数包括 R 轮廓 (表面粗糙度参数) 、 W 轮廓 (波纹度参数) 、P 轮廓 (原始轮廓参数) 。
3.评定参数轮廓算数平均偏差更能充分反应被测表面的实际情况。
4.轮廓算术平均偏差是指取样长度在内轮廓上各点至轮廓中线距离的算数平均值。
5.表面粗糙度中，Ra的单位为微米。
6.Ra值的常用范围是0.100-25 μm。
7.当图样上标注 max时，表示参数中的所有实测值均不得超过规定值;当图样上未注max时，表示参数的实测值中允许少于总数的16% 的实测值可以超过规定值。
8.表面结构代(符)号可标注在轮廓线、尺寸界线、或其延长线上，符号应从材料外指向并接触表面，其参数的注写和读取方向与尺寸数字的注写和读取方一致。
9.R轮廓参数(表面粗糙度参数)值选择的基本原则是在满足表面功能要求的前提下，尽量选用较大的参数值，选择时一般采取_类比_法。
10.表面粗糙度符号的高度应为字体高度的1.4倍。
11.用来检测表面粗糙度的仪器光切显微镜、干涉显微镜、电动轮廓仪、感触式微控面粗糙度测量仪。
12.检验表面粗糙度参数值时，视觉法和触觉法适用于精度要求不高的场合。
13、_样块_的表面粗糙度值即被检验表面的表面粗糙度参数值。
二、判断题(判断正误，并在括号内填“√”或“x”)1.从间隙配合的稳定性或过盈配合的连接强度考虑，表面粗糙度值越小越好。
（√）2.取样长度过短不能反映表面粗糙度的真实情况，因此取样长度越长越好。
（×）3.在 Ra、Rz参数中，Ra能充分反映表面微观几何形状高度方面的特性。
（√）4.触觉法是指用肉眼来判断表面粗糙度值的一种方法。
（×）5.由于表面结构高度参数不止一种，因而标注时在数值前必须注明相应的符号Ra、Rz。
（√）6.表面结构要求可标注在几何公差框格上方。
第5章 表面粗糙度(答案)
第五章表面粗糙度一、判断题。
1．评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。
F2．R z参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。
T 3．选择表面粗糙度评定参数值应尽量小好。
F4．零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
T6．零件的表面粗糙度值越小，则零件的尺寸精度应越高。
F7．摩擦表面应比非摩擦表面的表面粗糙度数值小。
T8．要求配合精度高的零件，其表面粗糙度数值应大。
F9．受交变载荷的零件，其表面粗糙度值应小。
T二、选择题1．表面粗糙度值越小，则零件的AB。
A．耐磨性好。
B．配合精度高。
C．抗疲劳强度差．D．传动灵敏性差。
E．加工容易。
2．选择表面粗糙度评定参数值时，下列论述正确的有BCD．A．同一零件上工作表面应比非工作表面参数值大。
B．摩擦表面应比非摩擦表面的参数值小。
C．配合质量要求高，参数值应小。
D．尺寸精度要求高，参数值应小。
E．受交变载荷的表面，参数值应大。
3．下列论述正确的有AE。
A．表面粗糙度属于表面微观性质的形状误差。
B．表面粗糙度属于表面宏观性质的形状误差。
C．表面粗糙度属于表面波纹度误差。
D．经过磨削加工所得表面比车削加工所得表面的表面粗糙度值大。
E．介于表面宏观形状误差与微观形状误差之间的是波纹度误差。
4．表面粗糙度代（符）号在图样上应标注在ABD。
A．可见轮廓线上。
B．尺寸界线上。
C．虚线上。
D．符号尖端从材料外指向被标注表面。
E．符号尖端从材料内指向被标注表面三、问答题。
（1）简述表面粗糙度对零件的使用性能有何影响。
答：表面粗糙度对零件的使用性能的影响主要表现在以下四个方面：1）对配合性质的影响由于零件的表面粗糙不平装配后，引起实际间隙的增大或减小了实际过盈，从而引起配合性质的改变或降低了配合的边接强度。
2）对耐磨性的影响因零件表面粗糙不平，两个零件作相寻运动时，会影响它们之间的摩擦性能，并且粗糙的表面会主生较大的摩擦阻力。
互换性第五章习题及答案
（2）大端圆柱面为不去除处材料表面，其表面粗糙度值Ra不允许大于1.6μm，小大端圆柱面表面粗糙度Rz值不允许大于0.8μm。
习题图5－1（a）习题图5－1（b）
题及答案
1.表面粗糙度的含义是什么？对零件工作性能有什么影响？
2.什么是取样长度、评定长度？为什么要规定取样长度和评定长度？
3.评定表面粗糙度常用的参数有哪几个？分别论述其含义、代号和适用场合。
4.选择表面粗糙度参数值时应考虑哪些因素？
5.常用的表面粗糙度测量方法有哪几种？
6.试将下列技术要求标注在习题图5－1上。
表面粗糙度习题参考答案.docx
习题5-1 填空题（ 1）表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。
表面粗糙度越小，表面越光洁。
（ 2）评定长度是指用于判别被评定轮廓表面粗糙度所必需的一段长度，它可以包含一个或几个取样长度。
（ 3）国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。
（ 4）表面粗糙度的选用，应在满足表面功能要求的情况下，尽量选用大的表面粗糙度数值。
（ 5）同一零件表面，工作表面的粗糙度参数值小于非工作表面的粗糙度参数值。
（ 6）当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。
5-2 是非题（ 1）表面粗糙度是微观的形状误差，所以对零件使用性能影响不大。
（× ）（ 2）表面粗糙度的取样长度一般即为评定长度。
（× ）（ 3）Ra 能充分反映表面微观几何形状的高度特征，是普遍采用的评定参数。
（√ ）（ 4）零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（√ ）（ 5）表面粗糙度值越大，越有利于零件耐磨性和抗腐蚀性的提高。
（× ）（ 6）表面粗糙度不划分精度等级，直接用参数代号及数值表示。
（√ ）（ 7）表面粗糙度数值越小越好。
（× ）5-3 选择题（ 1）表面粗糙度是B误差。
A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置（ 2）选择表面粗糙度评定参数值时，下列论述不正确的有AA.同一零件上工作表面应比非工作表面参数值大B.摩擦表面应比非摩擦表面的参数值小C.配合质量要求高，表面粗糙度参数值应小D.受交变载荷的表面，表面粗糙度参数值应小（ 3）评定表面粗糙度的取样长度至少包含B个峰和谷。
A. 3B. 5C. 7D. 9（ 4）表面粗糙度代号在图样标注时尖端应A。
A.从材料外指向标注表面B.从材料内指向标注表面C.以上二者均可（ 5）通常车削加工可使零件表面粗糙度Ra 达到Aμ m。
A ～ 6. 3B ～C ～（6）车间生产中评定表面粗糙度最常用的方法是D。
第5章 表面粗糙度 习题参考答案
第5章表面粗糙度习题参考答案1、填空题⑴表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。
表面粗糙度越小，表面越光洁。
⑵取样长度用_l _表示，评定长度用_ln_表示；轮廓中线用_ m__表示。
⑶国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。
⑷表面粗糙度的选用，应在满足表面功能要求情况下，尽量选用__较大_的表面粗糙度数值。
⑸同一零件上，工作表面的粗糙度参数值_小于_非工作表面的粗糙度参数值。
⑹当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。
⑺轮廓算术平均偏差用_Ra 表示；微观不平度十点高度用_ Rz 表示；轮廓最大高度用_Ry 表示。
⑻表面粗糙度代号在图样上应标注在__可见轮廓线_、_尺寸界线_或其延长线上，符号的尖端必须从材料外_指向__表面，代号中数字及符号的注写方向必须与_尺寸数字方向__一致。
2、问答题。
⑴简述表面粗糙度对零件的使用性能有何影响。
答：表面粗糙度对零件的使用性能的影响主要表现在以下四个方面：1）对配合性质的影响。
由于零件的表面粗糙不平装配后，引起实际间隙的增大或减小了实际过盈，从而引起配合性质的改变或降低了配合的边接强度。
2）对耐磨性的影响。
因零件表面粗糙不平，两个零件作相寻运动时，会影响它们之间的磨擦性能，并且粗糙的表面会主生较大的磨擦阻力。
影响运动的灵活性，使表面磨损速度增快，亦使消耗的能量增加。
3）对抗疲劳强度的影响。
零件表面越粗糙，表面上凹痕产生的应力集中现象越严重。
当零件承受交变载荷时。
容易引起疲劳断裂。
4）对抗腐蚀性的影响。
粗糙的表面，它的凹谷处容易积聚腐蚀性物质，造成表面锈蚀。
⑵规定取样长度和评定长度的目的是什么？答：规定取样长度的目的是为了限制或减弱表面波度的影响；规定评定长度的目的是为了合理地反映轮廓的真实情况。
⑶表面粗糙度的主要评定参数有哪些？优先采用哪个评定参数？答：表面粗糙度的主要评定参数有：轮廓算术平均偏差Ra；轮廓最大高度Rz。
第四套 表面粗糙度及评定习题及答案部分
第四套第3章表面粗糙度及评定（150分）一、填空题（每空1分，共计25分）1、表面粗糙度是指加工表面__所具有的较小间距_和微小峰谷不平度。
2、轮廓算术平均偏差用_Ra表示；微观不平度十点高度用_ Rz表示；轮廓最大高度用_Ry 表示。
3、表面粗糙度代号在图样上应标注在__可见轮廓线_、_尺寸界线_或其延长线上，符号的尖端必须从材料外_指向__表面，代号中数字及符号的注写方向必须与_尺寸数字方向__一致。
4、表面粗糙度的选用，应在满足表面功能要求情况下，尽量选用__较大_的表面粗糙度数值。
5、同一零件上，工作表面的粗糙度参数值_小于_非工作表面的粗糙度参数值。
6、国家标准中的规定表面粗糙度的主要评定参数有Ra、Ry、Rz三项。
7、符号是指用不去除材料的方法获得的表面，R的最大允许值为1.6μm。
8、符号是指用去除材料的方法获得的表面，Ra的最大允许值为2.5μm。
9、.符号是指用去除材料的方法获得的表面，Ra的最大允许值为5μm，最小允许值为2.5μm。
10、符号是指用磨削方法加工获得的表面，Ra的最人允许值为0.63μm。
二、选择题(多项选择题，多选或少选都不得分，每题3分，共计15分)1、表面粗糙度值越小，则李零件（ A ;B ）A.耐磨性好。
B.配合精度高C.抗疲劳强度差:D传动灵敏性差。
E.加工容易。
2、选择表面粗糙度评定参数值时，下列论述正确的有（ B ;C; D ）A.同一零件上工作表面应比非工作表面参数值大。
B.摩擦表面应比非摩擦表面的参数值小。
C.配合质量要求高，参数值应小。
D.尺寸精度要求高，参数值应小。
E.受交变载荷的表面，参数值应大。
[1 2]3、下列论述正确的有（ A; E ）A.表面粗糙度属于表面微观性质的形状误差。
B表面粗糙度属于表面宏观性质的形状误差。
C表面粗糙度属于表面波纹度误差。
D通常经过磨削加工所得表面比车削加工所得表面的表面粗糙度值大。
E介于表面宏观形状误差与微观形状误差之间的是波纹度误差。
表面粗糙度习题参考答案教案资料
表面粗糙度习题参考答案习题5-1填空题（1）表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。
表面粗糙度越小，表面越光洁。
（2）评定长度是指用于判别被评定轮廓表面粗糙度所必需的一段长度，它可以包含一个或几个取样长度。
（3）国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。
（4）表面粗糙度的选用，应在满足表面功能要求的情况下，尽量选用大的表面粗糙度数值。
（5）同一零件表面，工作表面的粗糙度参数值小于非工作表面的粗糙度参数值。
（6）当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。
5-2 是非题（1）表面粗糙度是微观的形状误差，所以对零件使用性能影响不大。
（×）（2）表面粗糙度的取样长度一般即为评定长度。
（×）（3）Ra能充分反映表面微观几何形状的高度特征，是普遍采用的评定参数。
（√）（4）零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（√）（5）表面粗糙度值越大，越有利于零件耐磨性和抗腐蚀性的提高。
（×）（6）表面粗糙度不划分精度等级，直接用参数代号及数值表示。
（√）（7）表面粗糙度数值越小越好。
（×）5-3 选择题（1）表面粗糙度是 B误差。
A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置（2）选择表面粗糙度评定参数值时，下列论述不正确的有 AA. 同一零件上工作表面应比非工作表面参数值大B. 摩擦表面应比非摩擦表面的参数值小C. 配合质量要求高，表面粗糙度参数值应小D. 受交变载荷的表面，表面粗糙度参数值应小（3）评定表面粗糙度的取样长度至少包含 B 个峰和谷。
A. 3B. 5C. 7D. 9（4）表面粗糙度代号在图样标注时尖端应 A。
A.从材料外指向标注表面B.从材料内指向标注表面C.以上二者均可（5）通常车削加工可使零件表面粗糙度Ra达到 A μm。
A 0.8～6. 3B 0.4～6.3C 0.4～12.5 D.0.2～1.6（6）车间生产中评定表面粗糙度最常用的方法是 D 。
外面粗糙度习题参考答案
习题5-1填空题（1）表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。
表面粗糙度越小，表面越光洁。
（2）评定长度是指用于判别被评定轮廓表面粗糙度所必需的一段长度，它可以包含一个或几个取样长度。
（3）国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。
（4）表面粗糙度的选用，应在满足表面功能要求的情况下，尽量选用大的表面粗糙度数值。
（5）同一零件表面，工作表面的粗糙度参数值小于非工作表面的粗糙度参数值。
（6）当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。
5-2 是非题（1）表面粗糙度是微观的形状误差，所以对零件使用性能影响不大。
（×）（2）表面粗糙度的取样长度一般即为评定长度。
（×）（3）Ra能充分反映表面微观几何形状的高度特征，是普遍采用的评定参数。
（√）（4）零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（√）（5）表面粗糙度值越大，越有利于零件耐磨性和抗腐蚀性的提高。
（×）（6）表面粗糙度不划分精度等级，直接用参数代号及数值表示。
（√）（7）表面粗糙度数值越小越好。
（×）5-3 选择题（1）表面粗糙度是B误差。
A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置（2）选择表面粗糙度评定参数值时，下列论述不正确的有AA. 同一零件上工作表面应比非工作表面参数值大B. 摩擦表面应比非摩擦表面的参数值小C. 配合质量要求高，表面粗糙度参数值应小D. 受交变载荷的表面，表面粗糙度参数值应小（3）评定表面粗糙度的取样长度至少包含 B 个峰和谷。
A. 3B. 5C. 7D. 9（4）表面粗糙度代号在图样标注时尖端应A。
A.从材料外指向标注表面B.从材料内指向标注表面C.以上二者均可（5）通常车削加工可使零件表面粗糙度Ra达到 A μm。
A 0.8～6. 3B 0.4～6.3C 0.4～12.5 D.0.2～1.6（6）车间生产中评定表面粗糙度最常用的方法是 D 。
[2016最新精品]表面粗糙度习题参考答案
![[2016最新精品]表面粗糙度习题参考答案](https://img.taocdn.com/s3/m/42d2da0dfe00bed5b9f3f90f76c66137ee064f71.png)
习题5-1填空题（1）表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。
表面粗糙度越小，表面越光洁。
（2）评定长度是指用于判别被评定轮廓表面粗糙度所必需的一段长度，它可以包含一个或几个取样长度。
（3）国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。
（4）表面粗糙度的选用，应在满足表面功能要求的情况下，尽量选用大的表面粗糙度数值。
（5）同一零件表面，工作表面的粗糙度参数值小于非工作表面的粗糙度参数值。
（6）当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。
5-2 是非题（1）表面粗糙度是微观的形状误差，所以对零件使用性能影响不大。
（×）（2）表面粗糙度的取样长度一般即为评定长度。
（×）（3）Ra能充分反映表面微观几何形状的高度特征，是普遍采用的评定参数。
（√）（4）零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（√）（5）表面粗糙度值越大，越有利于零件耐磨性和抗腐蚀性的提高。
（×）（6）表面粗糙度不划分精度等级，直接用参数代号及数值表示。
（√）（7）表面粗糙度数值越小越好。
（×）5-3 选择题（1）表面粗糙度是B误差。
A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置（2）选择表面粗糙度评定参数值时，下列论述不正确的有AA. 同一零件上工作表面应比非工作表面参数值大B. 摩擦表面应比非摩擦表面的参数值小C. 配合质量要求高，表面粗糙度参数值应小D. 受交变载荷的表面，表面粗糙度参数值应小（3）评定表面粗糙度的取样长度至少包含 B 个峰和谷。
A. 3B. 5C. 7D. 9（4）表面粗糙度代号在图样标注时尖端应A。
A.从材料外指向标注表面B.从材料内指向标注表面C.以上二者均可（5）通常车削加工可使零件表面粗糙度Ra达到Aμm。
A 0.8～6. 3B 0.4～6.3C 0.4～12.5 D.0.2～1.6（6）车间生产中评定表面粗糙度最常用的方法是 D 。
互换性与测量技术 表面粗糙度-题-整理
表面粗糙度一、判断题〔正确的打“A”，错误的打“B”〕1.确定表面粗糙度时，通常可在两项高度特性方面的参数中选取。
（）2.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。
（）3.一个取样长度至少包含5个微峰和5个微谷（）4.一般加工表面选取评定长度为几个连续的取样长度（）5.Rz参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。
（）6.Rz参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。
（）7.Rz不能较准确地反映表面轮廓的微观几何特征，所以不能单独使用。
（）8.选择表面粗糙度评定参数值应尽量小好。
（）9.在保证满足技术要求的前提下，选用较小的表面粗糙度数值。
（）10.零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（）11.零件的表面粗糙度值越小，则零件的尺寸精度应越高。
（）12.摩擦表面比非摩擦表面的表面粗糙度数值小。
滚动摩擦表面比滑动摩擦表面的表面粗糙度值小（）13.要求配合精度高的零件，其表面粗糙度数值应大。
（）14.运动速度高；受交变载荷、冲击载荷的零件，其表面粗糙度值要求高。
（）15.同一零件，配合表面、工作表面的粗糙度数值小于非配合表面、非工作表面的数值。
（）16.摩擦表面、承受重载荷和交变载荷表面的粗糙度数值应选较小值。
（）17.配合精度要求高的结合面、尺寸公差和形位公差精度要求高的表面，粗糙度选较小值。
（）18.同一公差等级的零件，小尺寸比大尺寸，轴比孔的粗糙度值要小。
（）19.工作表面比非工作表面的粗糙度数值要求高。
（）20.要求耐腐蚀的表面，粗糙度值应选较小值。
（）21.有关标准已对表面粗糙度要求作出规定的应按相应标准确定表面粗糙度数值。
（）22.接触刚度是零件结合面在外力作用下，抵抗接触变形的能力。
机器的刚度在很大程度上取决于各零件之间的接触刚度。
表面粗糙度影响零件的接触刚度。
（）23.零件被测表面和测量工具测量面的表面粗糙度都会直接影响测量的精度，尤其是在精密测量时。
表面粗糙度、极限与配合和几何公差试题
表面粗糙度、极限与配合和几何公差试题一、填空题1．表面粗糙度是指。
2．评定长度是指，它可以包含几个。
3．测量或评价表面粗糙度时，规定评定长度的目的在于。
4．表面粗糙度与高度特性有关的评定参数是、与与间距和形状特性有关的参数是、。
5．要求车削加工表面粗糙度的算数平均偏差值不得大于12.5μm，则在图样上标注为。
6．测量误差按其特性可分为、和三类。
7．测量误差产生的原因可归纳为、、和。
8．被测量的真值一般是不知道的，在实际测量中，常用代替。
9．某次测量测得值是x=30.002．标准偏差σ＝0.0002，置信概率取99.73％，测量结果是。
10．尺寸公差标准（GB/T1800-1999）规定的公差等级有级，其中基准孔的基本偏差代号为，基本偏差为偏差，且偏差值为。
基准轴的基本偏差代号为，基本偏差为，且偏差值为。
11．常用尺寸段的标准公差的大小，随基本尺寸的增大而，随公差等级的提高而。
12．公差等级的选择原则是的前提下，尽量选用的公差等级。
13．公差是指，实际偏差是指，极限偏差是指。
14．基本偏差一般为的那个极限偏差。
15．孔和轴的公差带由决定大小，由决定位置。
16．配合是指基本尺寸相同，相互结合的孔、轴_______________之间的关系。
17．选择孔、轴配合的基准制时，应优先选用，原因是。
18．尺寸公差标准规定有、、三大类配合，当孔轴无相对运动，要求有良好定心精度，且易于拆卸时，应选用配合。
19．φ60JS9的公差为0.074mm,上偏差为mm，其最大实体尺寸为mm，最小实体尺寸为mm。
20．φ20的轴，上偏差为+0.006mm，下偏差为-0.015mm，则轴的基本偏差为mm，轴的公差为mm。
21．配合公差是指，它表示的高低。
22．利用同一加工方法，加工φ50H7的孔和φ100H7的孔，两孔加工的难易程度。
23．国家标准规定的优先、常用配合在孔、轴公差等级的选用上，采用“工艺等价原则”，高于IT 8的孔均与级的轴相配：低于IT 8的孔均和级的轴相配。
表面粗糙度
表面粗糙度试题一、填空题(每空3分)1、1983年通过的米的新定义为：米是光（）在299792458（）内所行进的距离。
2、从干涉显微镜视场中看到的表面轮廓干涉图象的水平放大倍率由（）所决定，垂直放大倍率则取决于（）。
3、光切显微镜的基本结构由一个（）光管和一个与前者呈（）夹角安装中标明。
4轮廓封顶线是在取样长度内（）基准线并通过（）的线。
5.我国表面粗糙度标准中规定采用（）作未评定表面粗糙度（）的基准线。
二、选择题(每题4分)1.GB1031---83附录B推荐的评定长度为取样长度的（）倍。
A 3倍B 4倍C 5倍2、干涉显微镜的横向分辨能力主要取决于（）。
A 物镜的数值孔径B 目镜的放大倍率C 仪器所用光源的型式3、表面粗糙度参数的数值是在（）和实际表面相交所得的轮廓线上评定的。
A 法向截面B 切向截面C等距截面4、垂直于表面加工纹理的平面与表面相交所得的轮廓线称作（）。
A 纵向轮廓B 横向轮廓C斜向轮廓5、两相邻轮廓最高点之间的轮廓部分称作（）。
A 轮廓的单峰B 轮廓的单谷C轮廓谷6、检定光切显微镜示值误差时，若被检仪器有四组物镜，应该对（）物镜进行检定。
A 任意两组B 四组C常用的一组7、用干涉显微镜测量圆球形表面时，干涉图像中的条纹间距不相等，这是由于（）。
A 干涉测量仪原理所形成B 显微镜的焦距未调好C干涉光路中参考镜的方位未调好8、在干涉显微镜中所得到的干涉条纹图像，其垂直放大倍率是（）的。
A 固定不变的B 可随意调整改变的C 由不同型式的仪器所决定9、对于端铣、粗刨等微观不平度间距较大的加工表面，应选择（）取样长度值。
A 标准中推荐的表B1所列示B 比表B中推荐值较大一些的C比表B中推荐值较小一些的10、在测量曲面粗糙度时，所采用的基准线形状应为（）。
A 一条理想的直线B 任意一种曲线C与被测表面形状相一致的曲线三、问答题(每题5分)1 用光切显微镜测量车削加工圆柱形表面粗糙度，在调整是要注意哪些问题？2 光切显微镜的示值误差应该用什么型式的标准器具来检定？3 检定光切显微镜所用的标准器具应具备几种规格？四、计算题(每题15分)1 由触针式轮廓仪所记录的轮廓图上，在取样长度为0.8mm范围内，已求得这段轮廓曲线与中线相交叉的有效点数为60，试给出S m值的计算公式和结果。
表面粗糙度——精选推荐
表面粗糙度习题一、判断题。
1、确定表面粗糙度时，通常可在三项高度特性方面的参数中选取。
（）2、评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。
（）3、R z参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。
（）4、R y参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。
（）5、选择表面粗糙度评定参数值应尽量小好。
（）6、零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（）7、零件的表面粗糙度值越小，则零件的尺寸精度应越高。
（）8、摩擦表面应比非摩擦表面的表面粗糙度数值小。
（）9、要求配合精度高的零件，其表面粗糙度数值应大。
（）10、受交变载荷的零件，其表面粗糙度值应小。
（）11、表面粗糙度评定参数中，Ra表示轮廓算术平均偏差，是高度参数。
（）12、表面粗糙度评定参数中，Ra表示轮廓算术平均偏差，是间距参数。
（）13、同一零件上，工作表面的粗糙度参数值应大于非工作表面的粗糙度参数值。
（）14、配合性质相同，零件尺寸越小则表面粗糙度参数值应越小。
（）二、选择题。
1、下列论述正确的有______。
A.表面粗糙度属于表面微观性质的形状误差B.表面粗糙度属于表面宏观性质的形状误差C.表面粗糙度属于表面波纹度误差D.经过磨削加工所得表面比车削加工所得表面的表面粗糙度值大E.介于表面宏观形状误差与微观形状误差之间的是波纹度误差2、表面粗糙度代（符）号在图样上应标注在______。
A.可见轮廓线上尺寸界线上B.虚线上C.符号尖端从材料外指向被标注表面D.符号尖端从材料内指向被标注表面3、测量表面粗糙度时，在取样长度上，取被测轮廓上各点至基准线的距离的算术平均值作为评定参数，记为______。
A.R aB.R yC.R zD.S m4、选择表面粗糙度评定参数值时，下列论述不正确的有______。
A.同一零件上工作表面应比非工作表面参数值大B.摩擦表面应比非摩擦表面的参数值小C.配合质量要求高，参数值应小D.尺寸精度要求高，参数值应小5、在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是______。
16 公差配合与检测技术 习题： 表面粗糙度评定
表面粗糙度检测
一、填空题
1．零件表面粗糙度的选择主要是与的选择。
2．在满足功能要求的前提下，应尽量选用的表面粗糙度参数值，以加工困难，成本，除有特殊要求的表面外，一般多采用选取。
3．同一个零件上，工作表面（或配合面）的表面粗糙度参数值应非工作面（或非配合面）的数值。
4．确定零件配合表面的粗糙度时，应与其、相协调
二、简答题
1．在一般情况下，40H7 和80H7 相比，40H6/f5 和40H6/s5 相比，哪个应选较小的表面粗糙度？
2．选择表面粗糙度参数值时应考虑哪些因素？
3．判断下列每对配合（或工件）使用性能相同时，哪一个表面粗糙度要求高？为什么？
（1）60H7/f6 与60H7/h6；（2）30H7 与90h7；
（3）30H7/e6 与30H7/r6；（4）40g6 与40G6。
4．常用的表面粗糙度测量方法有哪几种？。
课堂练习_表面粗糙度
零件图上的表面粗糙度_补充练习班级_____________姓名__________________图1 图2 图3 图41.如上图1表达的含义_________________________________________________________2.如上图2表达的含义_________________________________________________________3.如上图3表达的含义_________________________________________________________4.如上图4表达的含义_________________________________________________________5.如左图5表达的含义_________-________________________________________-___________________________。
6.如左图6表达_________-________________________________________-_______________________________。
图5 图67.零件图中的技术要求指的是制造零件时应满足的一些加工要求，如：________________、_________________、形状和位置公差以及_________________。
8.技术要求一般是用符号、代号或标记标记在_________________上，或者用-__________________________________。
9.零件的表面结构是_________________、_________________、_________________和表面几何形状的总称。
10.零件经过机械加工后的表面会留有许多_________________________，这些在零件表面上具有__________________________所组成的____________________称为表面粗糙度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
提交本雨课堂 作答
主观题 10分 表示含义？
正常使用主观题需2.0以上版本雨课堂 作答
单选题 1分 表面粗糙度参数Ra的含义（） A 轮廓算数平均偏差 B 轮廓最大高度
提交
单选题 1分 表面粗糙度参数Rz含义（） A 轮廓最大高度 B 轮廓算术平均偏差
提交
多选题 1分
此符号表示（ ）， 此符号表示（ ）， 此符号表示（ ）。
纹理垂直于视图所在的投 A 影面 B 纹理呈多方向
纹理呈现微粒，凸起，无 C 方向
纹理呈现近似放射状且与 D 表面圆心无关
提交
多选题 1分 此符号含义（）
去除材料的方法获得的表 A面 B 未指定加工工艺的表面 C 不去除材料的表面
提交
单选题 1分
此符号含义（），
A 未指定加工工艺的表面 B 去除材料的方法获得的表
面 C 不去除材料的表面
提交
单选题 1分
A 去除材料的方法获得的表 面
