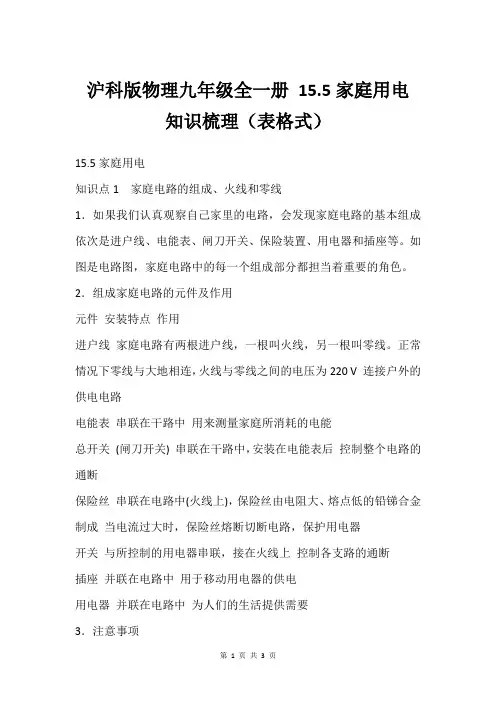

沪科版物理九年级全一册15.5家庭用电知识梳理（表格式）15.5家庭用电知识点1家庭电路的组成、火线和零线1．如果我们认真观察自己家里的电路，会发现家庭电路的基本组成依次是进户线、电能表、闸刀开关、保险装置、用电器和插座等。
如图是电路图，家庭电路中的每一个组成部分都担当着重要的角色。
2．组成家庭电路的元件及作用元件安装特点作用进户线家庭电路有两根进户线，一根叫火线，另一根叫零线。
正常情况下零线与大地相连，火线与零线之间的电压为220 V 连接户外的供电电路电能表串联在干路中用来测量家庭所消耗的电能总开关(闸刀开关) 串联在干路中，安装在电能表后控制整个电路的通断保险丝串联在电路中(火线上)，保险丝由电阻大、熔点低的铅锑合金制成当电流过大时，保险丝熔断切断电路，保护用电器开关与所控制的用电器串联，接在火线上控制各支路的通断插座并联在电路中用于移动用电器的供电用电器并联在电路中为人们的生活提供需要3．注意事项(1)家庭电路中的各用电器应并联，这样既保证了各用电器两端的电压是220 V，又使各用电器的通断互不影响。
(2)开关要和它所控制的用电器串联，并且必须接在火线上。
(3)三孔插座一定要有接地线。
这是因为家用电器上的三脚插头，两个脚接用电部分(如电冰箱、洗衣机中的电动机)，另外那个与接地插孔相应的脚，是与家用电器的外壳相连接的(图甲)。
这样，把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把外壳与大地连接起来了(图乙)。
如果内部火线绝缘皮破损或失去绝缘性能，致使火线与用电器外壳接通，外壳带的电将会从接地导线流走，人体接触用电器外壳就没有危险了。
4．测电笔(1)构造：由笔尖金属体、电阻、氖管、弹簧、笔尾金属体等组成。
(2)作用：区分火线与零线。
正确的做法错误的做法实验操作现象如果氖管发光，则说明接触的是火线；如果不发光，说明接触的是零线无论测电笔接触的是火线，还是零线，氖管都不会发光(3)使用方法知识点2安全用电1．触电事故分为高压触电和低压触电高压触电分为高压电弧触电和跨步电压触电。
九年级物理全册 15.5家庭用电同步测试 (新版)沪科版

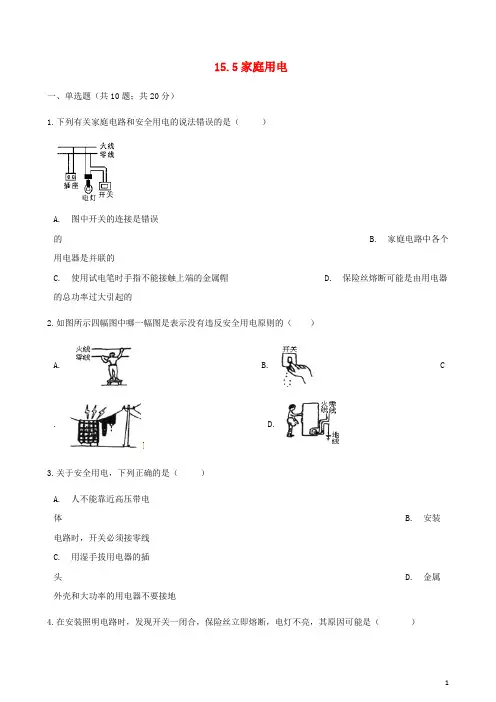

15.5家庭用电一、单选题（共10题；共20分）1.下列有关家庭电路和安全用电的说法错误的是（）A. 图中开关的连接是错误的 B. 家庭电路中各个用电器是并联的C. 使用试电笔时手指不能接触上端的金属帽D. 保险丝熔断可能是由用电器的总功率过大引起的2.如图所示四幅图中哪一幅图是表示没有违反安全用电原则的（）A. B. C. D.3.关于安全用电，下列正确的是（）A. 人不能靠近高压带电体 B. 安装电路时，开关必须接零线C. 用湿手拔用电器的插头 D. 金属外壳和大功率的用电器不要接地4.在安装照明电路时，发现开关一闭合，保险丝立即熔断，电灯不亮，其原因可能是（）A. 灯泡里的钨丝断了B. 火线与零线短路 C. 开关接触不良 D. 保险丝太粗5.“以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在日常生活中必须注意安全，珍视生命．下列有关安全方面的说法，正确的是( )A. 雷雨天，人在高处打伞行走，一定不会被雷击中B. 在两线插头的插排上，使用三线插头的用电器同样安全C. 学校新增了两个微机室，只更换额定电流较大的保险丝即可D. 如果发生触电事故，首先立即切断电源，然后尽快联系医务人员进行抢救6.当电路中的保险丝被烧断时，你应采取的措施是 ( )A. 及时换上保险丝B. 一时找不到保险丝，将铜丝接上应急C. 使空气开关复位D. 先找出故障原因，排除之后再恢复供电7.防范触电事故最重要的是要有安全用电意识，遵守安全用电原则，下列做法符合安全用电原则的是（）A. 可以在电线上晾晒衣服 B. 熔丝被烧断后可换一根铜丝替代C. 控制电灯的开关应接在火线上 D. 发现有人触电后立即用手把触电人拉离电源8.如图所示，晓彤将验电笔放在物理书上，手推书在水平桌面上做匀速直线运动，下列说法正确的是（）A. 验电笔相对桌面是静止的B. 验电笔受到水平向左的摩擦力C. 晓彤使用验电笔检查电路时，手要接触后端的金属部分D. 晓彤能从各个角度看到验电笔，是因为验电笔发生镜面反射的缘故9.图中，符合安全用电常识的是（）A. 绝缘皮破损B. 用绝缘棒挑起电线C. 电线上晾衣服D. 电视天线与电线接触10.当发现有人触电时，下列措施中绝不可以首先施行的是（）A. 立即切断电源开关B. 用干燥的木棒将电线挑开C. 迅速用手将人拉离电线或者用剪刀将电线剪断D. 紧急呼叫，求援二、填空题（共6题；共15分）11.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1________；只闭合S、S2，若L发出暗红色的光(发光不正常)，说明L2________(填“正常”“短路”或“断路”)．通常人体安全电压不高于________V，生活中要注意用电安全．12.如图是小明家中的部分电路，开始时各部分工作正常，将电饭锅的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作．拔出电饭锅的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，可以判断用手接触电路中的D点，他________触电（选填“会”或“不会”），该电路中的故障是________之间断路。
九年级物理全册 155 家庭用电练习(含解析)沪科版 试题

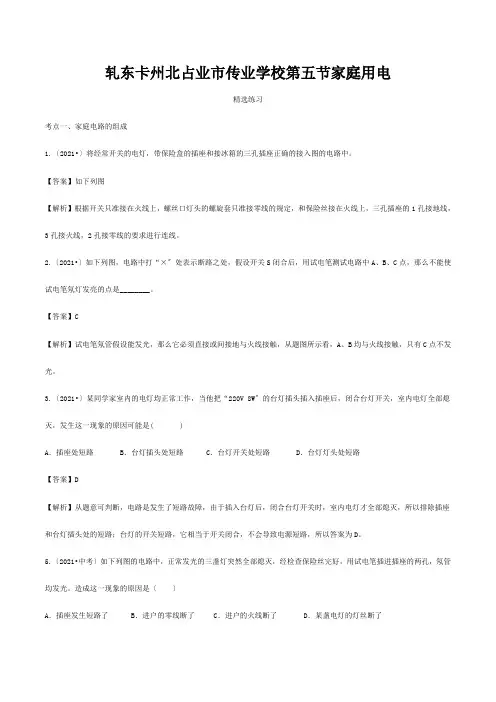

轧东卡州北占业市传业学校第五节家庭用电精选练习考点一、家庭电路的组成1.〔2021•〕将经常开关的电灯，带保险盒的插座和接冰箱的三孔插座正确的接入图的电路中。
【答案】如下列图【解析】根据开关只准接在火线上，螺丝口灯头的螺旋套只准接零线的规定，和保险丝接在火线上，三孔插座的1孔接地线，3孔接火线，2孔接零线的要求进行连线。
2.〔2021•〕如下列图，电路中打“×〞处表示断路之处，假设开关S闭合后，用试电笔测试电路中A、B、C点，那么不能使试电笔氖灯发亮的点是________。
【答案】C【解析】试电笔氖管假设能发光，那么它必须直接或间接地与火线接触，从题图所示看，A、B均与火线接触，只有C点不发光。
3.〔2021•〕某同学家室内的电灯均正常工作，当他把“220V 8W〞的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是( )A．插座处短路B．台灯插头处短路 C．台灯开关处短路D．台灯灯头处短路【答案】D【解析】从题意可判断，电路是发生了短路故障，由于插入台灯后，闭合台灯开关时，室内电灯才全部熄灭，所以排除插座和台灯插头处的短路；台灯的开关短路，它相当于开关闭合，不会导致电源短路，所以答案为D。
5.〔2021•中考〕如下列图的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。
造成这一现象的原因是〔〕A．插座发生短路了 B．进户的零线断了 C．进户的火线断了 D．某盏电灯的灯丝断了【答案】B【解析】试电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是进户线的零线开路了，故B正确；插座处发生短路，会使保险丝熔断，故A错；进户线的火线断了，试电笔的氖管不会发光，故C错；因各灯并联，互不影响，某个电灯的灯丝烧断了，其它灯仍还亮，故D错。
6.〔2021•中考〕请同学们将图连成符合平安用电原那么的照明电路．【答案】如下列图【解析】〔1〕三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
九年级物理全册 15.5家庭用电同步测试 (新版)沪科版

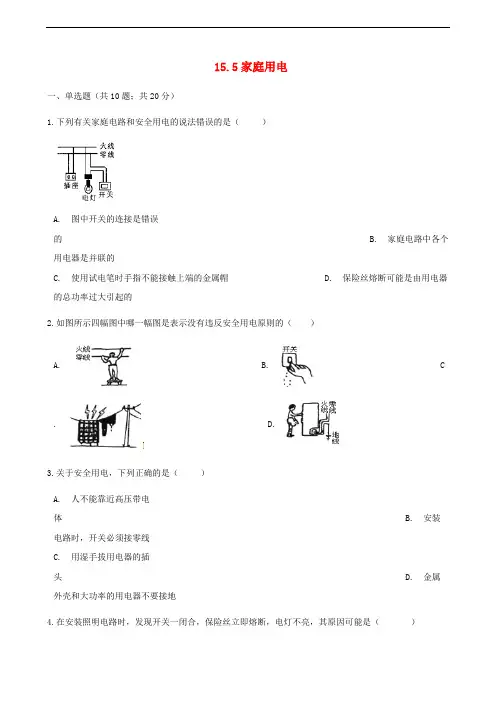

15.5家庭用电一、单选题（共10题；共20分）1.下列有关家庭电路和安全用电的说法错误的是（）A. 图中开关的连接是错误的 B. 家庭电路中各个用电器是并联的C. 使用试电笔时手指不能接触上端的金属帽D. 保险丝熔断可能是由用电器的总功率过大引起的2.如图所示四幅图中哪一幅图是表示没有违反安全用电原则的（）A. B. C. D.3.关于安全用电，下列正确的是（）A. 人不能靠近高压带电体 B. 安装电路时，开关必须接零线C. 用湿手拔用电器的插头 D. 金属外壳和大功率的用电器不要接地4.在安装照明电路时，发现开关一闭合，保险丝立即熔断，电灯不亮，其原因可能是（）A. 灯泡里的钨丝断了B. 火线与零线短路 C. 开关接触不良 D. 保险丝太粗5.“以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在日常生活中必须注意安全，珍视生命．下列有关安全方面的说法，正确的是( )A. 雷雨天，人在高处打伞行走，一定不会被雷击中B. 在两线插头的插排上，使用三线插头的用电器同样安全C. 学校新增了两个微机室，只更换额定电流较大的保险丝即可D. 如果发生触电事故，首先立即切断电源，然后尽快联系医务人员进行抢救6.当电路中的保险丝被烧断时，你应采取的措施是 ( )A. 及时换上保险丝B. 一时找不到保险丝，将铜丝接上应急C. 使空气开关复位D. 先找出故障原因，排除之后再恢复供电7.防范触电事故最重要的是要有安全用电意识，遵守安全用电原则，下列做法符合安全用电原则的是（）A. 可以在电线上晾晒衣服 B. 熔丝被烧断后可换一根铜丝替代C. 控制电灯的开关应接在火线上 D. 发现有人触电后立即用手把触电人拉离电源8.如图所示，晓彤将验电笔放在物理书上，手推书在水平桌面上做匀速直线运动，下列说法正确的是（）A. 验电笔相对桌面是静止的B. 验电笔受到水平向左的摩擦力C. 晓彤使用验电笔检查电路时，手要接触后端的金属部分D. 晓彤能从各个角度看到验电笔，是因为验电笔发生镜面反射的缘故9.图中，符合安全用电常识的是（）A. 绝缘皮破损B. 用绝缘棒挑起电线C. 电线上晾衣服D. 电视天线与电线接触10.当发现有人触电时，下列措施中绝不可以首先施行的是（）A. 立即切断电源开关B. 用干燥的木棒将电线挑开C. 迅速用手将人拉离电线或者用剪刀将电线剪断D. 紧急呼叫，求援二、填空题（共6题；共15分）11.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1________；只闭合S、S2，若L发出暗红色的光(发光不正常)，说明L2________(填“正常”“短路”或“断路”)．通常人体安全电压不高于________V，生活中要注意用电安全．12.如图是小明家中的部分电路，开始时各部分工作正常，将电饭锅的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作．拔出电饭锅的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，可以判断用手接触电路中的D点，他________触电（选填“会”或“不会”），该电路中的故障是________之间断路。
沪科版物理九年级上学期15.5 家庭电路同步测试
沪科版物理九年级上学期15.5 家庭电路同步测试一、单选题1.“安全用电，珍惜生命”是公民应有的安全意识。
以下说法错误的是（）A. 不可以在高压线下钓鱼B. 雷雨天不能在大树下避雨C. 发现有人触电，应该立即用手拉他D. 手机充电器不可以长时间插在插座上2.安全用电无小事。
下列做法中，不符合安全用电原则的是（）A. 冰箱的金属外壳要接地B. 有人触电时，要先断开电源C. 家用电器达到使用寿命要及时更换D. 多个大功率用电器同时使用一个插座3.将电灯、开关和插座接入家庭电路中，接线正确的是（）A. B.C. D.4.关于生活用电，下列说法中正确的是（）A. 我国家庭电路的电压是36VB. 更换灯泡、搬动电器不用断开电源开关C. 使用试电笔时人不会触电是因为试电笔氖管中的氖气不导电D. 当电路中电流过大时，空气开关可以自动切断电路，起到保护作用5.如图所示，关于家庭电路和安全用电，下列说法正确的是( )A. 电冰箱接入三孔插座后，灯和电冰箱是串联的B. 电冰箱接入三孔插座后，能使电冰箱的金属外壳接地C. 闭合开关后，用试电笔接触A点时，氖管不发光D. 若空气开关“跳闸”，一定是电路的总功率过大6.在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连按电源线的（）A. 地线B. 火线C. 零线D. 火线和零线7.如图所示，志愿者小亮正在为社区老人家里更换灯泡。
下列操作流程符合安全用电原则的是（）A. 摘下灯罩更换灯泡切断电源通电测试B. 切断电源摘下灯罩更换灯泡通电测试C. 更换灯泡切断电源摘下灯罩通电测试D. 摘下灯罩切断电源更换灯泡通电测试8.小玲家的家庭电路简化后如图所示，由该电路可知说法正确的是（）A. a线是零线，b线是火线B. 灯泡L与插座Q是串联关系C. c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患D. 台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的9.如图所示，闭合开关S，发现灯L不亮。
沪科版九年级物理15.5家庭用电易错题

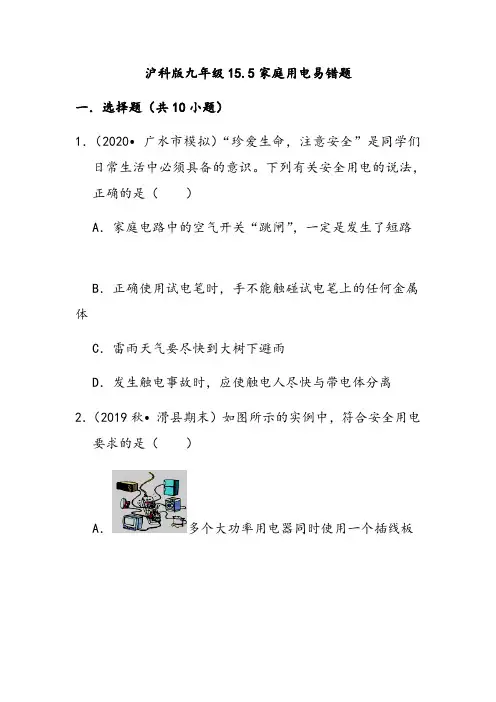

沪科版九年级15.5家庭用电易错题一．选择题（共10小题）1．（2020•广水市模拟）“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。
下列有关安全用电的说法，正确的是（）A．家庭电路中的空气开关“跳闸”，一定是发生了短路B．正确使用试电笔时，手不能触碰试电笔上的任何金属体C．雷雨天气要尽快到大树下避雨D．发生触电事故时，应使触电人尽快与带电体分离2．（2019秋•滑县期末）如图所示的实例中，符合安全用电要求的是（）A．多个大功率用电器同时使用一个插线板B．在高压线下钓鱼C．金属外壳家用电器没有接地D．使用试电笔时手要接触笔尾金属体3．（2019•平顶山一模）三孔插座上有一个插孔是和插头上标有E的导线接通的（如图），下列说法正确的是（）（1）E是和用电器的金属外壳相连的（2）电路中E应和室外大地相连（3）如果和E相连的导线断开，用此插座的洗衣机马达便不能转动（4）用试电笔笔尖插入E孔，正常情况下试电笔氖管会发光。
A．（1）（3） B．（1）（2）C．（2）（3）D．（2）（4）4．（2019•信阳模拟）在家庭电路中，下列情况不会造成触电现象的是（）A．人站在地上，一只手接触火线B．人站在地上，两只手同时接触火线C．人站在地面上，两只手接触零线D．人站在绝缘凳上，一只手接触火线，一只手接触零线5．（2019•邓州市模拟）关于家庭电路，下列做法中符合安全用电要求的是（）A．用湿擦布擦灯泡B．在电线上晾衣服C．擦带电的插座D．电饼铛在使用时它的金属外壳接地6．（2019•福建一模）关于家庭电路，下列说法正确的是（）A．空气开关自动切断，一定是出现了短路B．同时工作的用电器越多，总电阻越大C．使用试电笔时，人的手不能接触笔尾金属体D．控制灯泡的开关应串联在火线和灯泡之间7．（2018•武汉模拟）如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座后电灯与电冰箱是串联B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关D．断开开关 S 时，站在地上的人接触 A 点或 B 点都不会触电8．（2018•呼伦贝尔模拟）下列做法中容易发生危险的是（）A．使用试电笔时手要接触笔尾金属体B．在高压线下钓鱼C．高大建筑物上安装避雷针D．发现有人触电应先断开电源9．（2018•龙岗区模拟）小李家中的电灯不亮，电冰箱等用电器也不工作，但检查保险丝没有熔断，用测电笔测试所有的导线接头及用电器时，测电笔氖管均发光，则他家的电路故障可能是（）A．入户电源线的某处火线和零线短路B．入户电源线的火线某处断路C．入户电源线的零线某处断路D．供电局停电10．（2017•平阳县模拟）关于家庭电路，下列说法正确的是（）A．电灯的开关装在火线或零线上都可以B．家庭电路中，大功率用电器必须使用三孔插座C．家用电器失火时，应先灭火，然后切断电源D．购买大功率用电器时，不用考虑电能表、保险丝等的承受能力二．填空题（共6小题）11．（2020•新邵县一模）当家中同时使用的用电器的总功率过大时，电路的总电流就会过（填“大”或“小”），家庭电路中的会自动断开，切断电路，起到保护电路的作用。
沪科版九年级物理15.5家庭用电
沪科版九年级15.5家庭用电期末必考题一．选择题（共10小题）1．（2019秋•郑州期末）关于家庭电路，下列说法正确的是（）A．使用试电笔时，应接触笔尾金属体B．空气开关自动断开，一定是某处出现了短路C．手机充完电后可将充电器一直插在电源上D．若遇到家用电器着火，应立即用水灭火2．（2019秋•新乡期末）我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识，说法错误的是（）A．输电线进户后，应依次连接电能表、总开关、保险装置、插座等B．保险装置、插座、导线、家用电器等达到使用寿命应及时更换C．可以用湿手按开关，可以带电更换灯泡D．同一插线按板上，不要同时使用大功率用电器3．（2019秋•焦作期末）下列选项中符合安全用电要求的是（）A．控制灯泡的开关应接在零线上B．不能把用电器的三脚插头改为两脚插头接在两孔插座上使用C．发现有人触电后，立即用手把触电人拉离电源D．使用测电笔时，手不能接触测电笔的任何金属体4．（2019秋•鹿邑县期末）关于安全用电说法正确的是（）A．电水壶的金属外亮不需要接地B．在户外遇到雷雨天气时，不能躲在树下C．维修家用电器前要闭合电源D．在高压线下放风筝5．（2019秋•永城市期末）下列做法中，符合安全用电原则的是（）A．高压线下钓鱼B．插头的绝缘体皮破损C．手拿试电笔金属杆D．冰箱的金属壳接地6．（2019秋•永城市期末）如图所示的电路闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，电路发生的故障可能是（）A．火线和零线短路B．电线ab段某处断路C．电线cd段某处断路D．电灯短路7．（2019秋•南召县期末）关于家庭电路和安全用电，下列说法中正确的是（）A．家庭电路中，开关可以直接接在零线和火线之间B．家庭电路中，用铜丝代替保险丝更安全C．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属D．三脚插头的其中一个插头是与用电器的金属外壳相连的8．（2019秋•柘城县期末）生活中掌握一些安全用电的知识很有必要，以下做法中错误的是（）A．有人触电时，用干燥的木棍挑开电线B．电器设备失火时，先断开电源再灭火C．打扫卫生时，不能用湿抹布擦灯泡和开关D．保险丝可以用铜丝代替9．（2019秋•淅川县期末）安全用电越来越被人们所重视，下列符合安全用电要求的做法是（）A．使用测电笔辨别火线或零线时，手不能接触笔尾金属体B．发现有人触电，立即用手将他拉开C．多个大功率用电器接在同一个插座板上同时使用D．带有金属外壳的家用电器，其金属外壳必须接地10．（2019秋•上蔡县期末）下列关于家庭电路的说法正确的是（）A．用电器的金属外壳没有必要接地B．发现有人触电时，首先要将人拉开C．使用测电笔吋，手不要接触笔尾金属体，以免触电D．从进户开始要按“电能表→总开关→保险装置”的顺次安装二．填空题（共6小题）11．（2019秋•驿城区期末）电冰箱等用电器的电源插头有三条线，如图所示，其中一条接火线，一条接零线，第三条线标着“E”；稍长一些的脚E是把电冰箱等用电器的外壳与相连接的，而且脚E稍长一些可保证在插入插座和拔出插座时更安全，原因是。
沪科版九年级物理15.5家庭用电 (1)
给我一个支点，可以撬起整个地球。
——阿基米德沪科版九年级15.5家庭用电常考题一．选择题（共10小题）1．（2020•山西一模）“关爱生命，快乐成长”，下列关于安全用电的说法正确的是（）A．电灯的开关可以接在零线和灯座之间B．使用测电笔时，手指不能接触笔尾金属体C．选用插座时，所有家用电器都使用两孔插座D．一旦发生触电事故，应先切断电源再进行抢救2．（2020•山亭区一模）家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家用所有的用电器都停止了工作，其原因可能是（）A．这个插座的火线和零线原来就相接触形成了短路B．插头插入这个插座时，导致火线和零线相接触形成了短路C．插头与这个插座接触不良形成了断路D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸3．（2019秋•上蔡县期末）下列关于家庭电路的说法正确的是（）A．用电器的金属外壳没有必要接地B．发现有人触电时，首先要将人拉开C．使用测电笔吋，手不要接触笔尾金属体，以免触电D．从进户开始要按“电能表→总开关→保险装置”的顺次安装4．（2020•临河区模拟）如图是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0正常发光；当只闭合S2时，L0不发光；当只闭合S3时，L0和L3发光都偏暗。
则下列判断正确的是（四只灯泡的额定电压均为220V）（）A．灯泡L1所在支路正常B．灯泡L2所在支路断路C．灯泡L3所在支路短路D．装好保险丝，合上所有开关后，灯泡都能正常发光5．（2020•莘县二模）如图所示是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是（）A．灯泡和两孔插座是串联的B．开关和三孔插座的连接都是错误的C．试电笔接触M点，氖管不发光D．试电笔插入两孔插座的左孔，氖管发光6．（2020•自贡）一种试电笔的构造如图所示，下列说法正确的是（）A．使用试电笔时手可以接触笔尖B．使用试电笔时手不要接触笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体7．（2019秋•滑县期末）如图所示的实例中，符合安全用电要求的是（）A．多个大功率用电器同时使用一个插线板B．在高压线下钓鱼C．金属外壳家用电器没有接地D．使用试电笔时手要接触笔尾金属体8．（2020•牡丹江）关于家庭电路与安全用电，下列说法正确的是（）A．发现家用电器或电线失火时，应先切断电源后救火B．家庭电路中空气开关跳闸，都是由于电路短路引起的C．开关的塑料外壳是不导电的，用湿手拨动开关不可能触电D．用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体9．（2020•泉州模拟）在日常生活中，符合安全用电常识的做法是（）A．用湿抹布擦电灯泡B．有金属外壳的家用电器，金属外壳不接地C．发生火灾时，首先切断电源D．保险丝烧断后，可用铜丝代替保险丝接上10．（2019•陕西）如图是小轩家的部分电路。
九年级物理全册第15章探究电路第5节家庭电路练习沪科版
九年级物理全册第15章探究电路第5节家庭电路练习沪科版学校:___________姓名：___________班级：___________考号：___________一、填空题1．组成：进户线、________、________、________装置、插座、电灯、开关等．其中，总开关和保险装置现在已被________代替．2．进户线：进户线通常有两根，一根是________线，另一根是________线．火线和零线之间的电压是________V.3．地线：带有金属外壳的家用电器，其金属外壳必须接________．外壳接地后，即使外壳带电，外壳所带的电也会经________流入________，人接触外壳不会触电．4．测电笔：在使用测电笔时，手应接触金属体________，金属体________去接触被测导线，如氖管发光，则为________线；氖管不发光，则为________线．5．触电：是指一定大小的电流通过人体所引起的伤害事故，家庭电路中的触电事故，都是人体直接或间接接触________线引起的．注意：不高于36 V的电压才是安全电压．6．电路安装：(1)电灯：①开关要接在________线上；②螺口灯的螺旋金属一定要接在________线上．(2)三孔插座：“左________右________上________”；两孔插座：“左________右________”．7．原则：不________低压带电体；不________高压带电体．8．为了确保用电的安全，日常生活中更换灯泡、搬动电器前应______电源开关，电饭锅、电冰箱使用的是___________（选填“两脚”或“三脚”）电源插头．9．在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座．为了安全，三脚插头的接地脚应与用电器的________相连．如果电路出现故障，电工师傅一般会用试电笔进行检查，如图电路出现故障，甲、乙两种使用方法中，正确的是________．10．现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图是家庭电路的组成示意图．请你完成下列填空题：(1)图中用电器B正常工作时电压是________V；(2)人体的安全电压不高于________V；(3)正确捏住测电笔，且使笔尖插入图中插座A的________(填“左”或“右”)孔，可以观察到氖管发光；(4)螺口灯的螺旋金属一定要接在________线上．11．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S1，若L正常发光说明L1_____；只闭合S、S2，若L发出暗红色的光(发光不正常)，说明L2______(选填“正常”“短路”或“断路”)．通常人体安全电压不高于_______V，生活中要注意用电安全．二、单选题12．下列器材中，用于辨别火线和零线的是( )A．验电器B．电流表C．测电笔D．电能表13．下列说法中符合安全用电原则的是（）A．家用电器的金属外壳一定要接地B．发现有人触电时，立即用手将他拉开C．家庭电路中，用电器的开关可以任意安装在火线或零线上D．使用测电笔辨别火线和零线时，手与笔尾金属体接触会发生触电14．下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是()A．空气开关B．双孔插座C．带开关的灯泡D．三孔插座15．在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰；②开关里的两线头相碰；③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是( )A．①②B．①③C．②③D．①②③16．下列有关安全用电的说法，其中不正确的是（）A．使用试电笔时，手一定要接触试电笔尾部的金属部分B．三孔插座中的接地线E必须与室外的大地相连C．发现有人触电或发生电线起火时，首先要做的是立即切断电源D．家庭电路中空气开关跳闸，一定发生了短路17．如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是()A．插线板插孔L与N之间的电压是220 VB．插线板插孔E与零线连接C．可以用湿手拔插用电器的插头D．插线板指示灯不亮时不能提供电压18．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路19．如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座20．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是（四只灯泡的额定电压均为220V）（）A．灯泡L1所在支路正常B．灯泡L2所在支路正常C．灯泡L3所在支路正常D．装好保险丝，合上所有开关后，灯泡都能正常发光三、作图题21．如图所示，请连成符合安全用电原则的照明电路．（_____）参考答案1．电能表总开关保险空气开关【解析】家庭电路的组成：进户线、电能表、总开关、保险装置、插座、电灯、开关等；空气开关有总开关的作用，在电路中电流过大时，也会自动切断电路，所以代替了总开关和保险装置。
最新沪科版九年级物理 15.5家庭用电 课时练习 含解析
15.5家庭用电考点一、家庭电路的组成1.将经常开关的电灯，带保险盒的插座和接冰箱的三孔插座正确的接入图的电路中。
【答案】如图所示【解析】根据开关只准接在火线上，螺丝口灯头的螺旋套只准接零线的规定，和保险丝接在火线上，三孔插座的1孔接地线，3孔接火线，2孔接零线的要求进行连线。
2.如图所示，电路中打“×”处表示断路之处，若开关S闭合后，用试电笔测试电路中A、B、C点，则不能使试电笔氖灯发亮的点是________。
【答案】C【解析】试电笔氖管若能发光，则它必须直接或间接地与火线接触，从题图所示看，A、B均与火线接触，只有C点不发光。
3.某同学家室内的电灯均正常工作，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是( )A．插座处短路B．台灯插头处短路 C．台灯开关处短路D．台灯灯头处短路【答案】D【解析】从题意可判断，电路是发生了短路故障，由于插入台灯后，闭合台灯开关时，室内电灯才全部熄灭，所以排除插座和台灯插头处的短路；台灯的开关短路，它相当于开关闭合，不会导致电源短路，所以答案为D。
5.如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。
造成这一现象的原因是（）A．插座发生短路了 B．进户的零线断了 C．进户的火线断了 D．某盏电灯的灯丝断了【答案】B【解析】试电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是进户线的零线开路了，故B 正确；插座处发生短路，会使保险丝熔断，故A错；进户线的火线断了，试电笔的氖管不会发光，故C错；因各灯并联，互不影响，某个电灯的灯丝烧断了，其它灯仍还亮，故D错。
6.请同学们将图连成符合安全用电原则的照明电路．【答案】如图所示【解析】（1）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
保险丝接火线。
（2）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全。
九年级物理全册第十五章探究电路15.5家庭用电分层作业(新版)沪科版
15.5 家庭用电1． ( 对应例 4) 关于家庭电路及安全用电，以下说法正确的选项是()A．低于 220V 的电压对人体都是安全的B．只有人体接触带电体时才会发生触电事故C．测电笔是用来测试物体是带正电还是带负电的D．用电器使用三线插头是防范漏电而采用的安全措施2． ( 对应例 4) 以下行为吻合安全用电原则的是()A．更换灯泡时必定先断开开关B．在同一插线板上接多个大功率电器C．没有三孔插座时，把三角插头接地脚掰断使用D．空气开关“跳闸”后，马上重新合上3． ( 对应例 3) 某家庭电路接线以下列图，其中接错的元件()A．只有开关S2B．插座H2和开关S2C．插座H1和开关S2D．只有插座H14．家庭电路中，开关跟它控制的灯之间应______联，插座跟电灯之间应____联。
其中三孔插座比两孔插座多出的中间的孔是接______ 线的，是为了防范家用电器金属外壳______，防范对人体造成伤害。
以下列图此时测电笔氖管____( 填“发光”或“不发光”) 。
5．现代化的生活已经离不开电了，以下列图是家庭电路的组成表示图，图中电灯正常工作时电压是 ____V。
若是闭合开关，电灯不亮，用测电笔接触 D 点时氖管发光，接触 E 点时不发光，说明 D、E 间____( 选填“短路”或“断路”) 。
若测电笔接触 A 至 F 各点都发光，说明进户零线 ____( 选填“短路”或“断路”) 。
6．自贡]电工师傅常用一只额定电压为220V 的灯泡L0( 检验灯泡 ) 取代保险丝来检查新安装的照明电路中每个支路的情况，以下列图。
当 S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一) 时，可能出现以下三种情况，试判断( 以下均选填“短路”“断路”或“正常” ) ：(1)L0不亮，说明该支路______。
(2)L0正常发光，说明该支路______。
(3)L0发光呈暗红色，说明该支路______。
7．小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光辉暗淡并且有人经过时才发光，能够达到方便节电的目的。
