电调天线安装调测指导
天线检验作业指导书

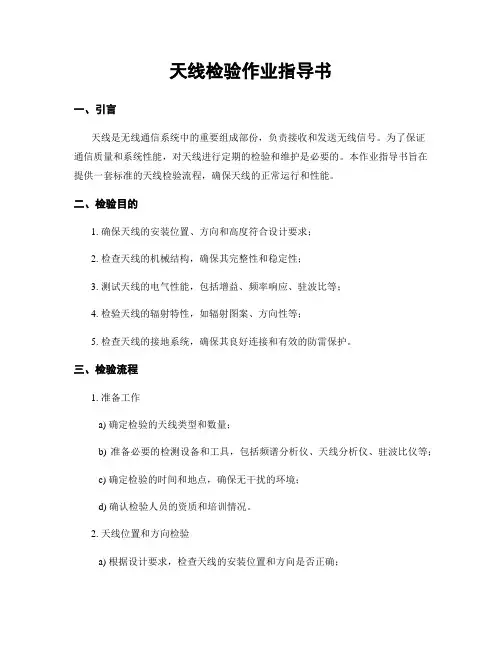

天线检验作业指导书一、引言天线是无线通信系统中的重要组成部份，负责接收和发送无线信号。
为了保证通信质量和系统性能，对天线进行定期的检验和维护是必要的。
本作业指导书旨在提供一套标准的天线检验流程，确保天线的正常运行和性能。
二、检验目的1. 确保天线的安装位置、方向和高度符合设计要求；2. 检查天线的机械结构，确保其完整性和稳定性；3. 测试天线的电气性能，包括增益、频率响应、驻波比等；4. 检验天线的辐射特性，如辐射图案、方向性等；5. 检查天线的接地系统，确保其良好连接和有效的防雷保护。
三、检验流程1. 准备工作a) 确定检验的天线类型和数量；b) 准备必要的检测设备和工具，包括频谱分析仪、天线分析仪、驻波比仪等；c) 确定检验的时间和地点，确保无干扰的环境；d) 确认检验人员的资质和培训情况。
2. 天线位置和方向检验a) 根据设计要求，检查天线的安装位置和方向是否正确；b) 使用指南针或者GPS仪器确认天线的朝向是否准确；c) 检查天线的高度是否符合要求，避免遮挡和干扰。
3. 天线机械结构检验a) 检查天线的外观，确保没有明显的损坏和变形；b) 检查天线的固定螺栓和连接件，确保其坚固可靠；c) 检查天线的支架和固定装置，确保其稳定性和可调性；d) 检查天线的防水措施，确保其防护性能。
4. 天线电气性能检验a) 使用频谱分析仪测试天线的增益和频率响应；b) 使用驻波比仪测试天线的驻波比和VSWR值；c) 测试天线的输入阻抗和阻抗匹配情况；d) 检查天线的功率损耗和回波损耗，确保其在合理范围内。
5. 天线辐射特性检验a) 使用天线分析仪测试天线的辐射图案和方向性；b) 检查天线的波束宽度和辐射效率；c) 检测天线的极化特性，如水平极化或者垂直极化。
6. 天线接地系统检验a) 检查天线的接地线是否正确连接到地面；b) 测量天线接地系统的电阻和绝缘电阻，确保其良好接地；c) 检查天线接地系统的防雷保护装置，确保其完好和有效。
常见天线以及调整方法及规范
常见天线以及调整方法及规范常见天线以及调整方法及规范1、板状天线调整方式板状天线就是定向天线，板状天线是移动通信系统天线的一种，主要用于室外信号覆盖。
无论是GSM 还是CDMA、LTE，板状天线是用得最为普遍的一类极为重要的基站天线。
这种天线的优点是：增益高、扇形区方向图好、后瓣小、垂直面方向图俯角控制方便、密封性能可靠以及使用寿命长。
1.1 天线方位角调整使用扳手等工具对锯齿夹码处的螺丝进行松动（上图中红圈位置），然后将天线以安装抱杆为中心转动调节，达到期望方位角后再次将螺丝拧紧固定好。
板状天线方位角调整范围比较大,可以根据实际需求调整.1.2 下倾角的调节1.2.1 机械下倾角的调节使用扳手等工具对连接臂处的螺丝进行松动（图片中红圈位置），然后对天线的机械角度进行调节，达到期望角度后将螺丝拧紧固定好。
电子下倾的调整1.2.2 电子倾角的调节板状天线电调有两种，一种是旋转调节，一种是插拔调节。
上图为旋钮式调节电调。
旋转旋钮（图中蓝色部分），电调滑标会移动，红色指针（图中箭头指示的地方）到达某一刻度电调即为多少度。
上图为插拔式调节电调。
在调节电子下倾的时候直接通过插拔电调滑标（图中红圈标示部分）即可对其进行调节，滑标漏出的刻度即为当前电子下倾值。
电子下倾的可调范围一般在天线标签上都有标示,如下图:2、美化天线的调节随着移动通信网络的迅速发展，传统基站天线与周边环境的冲突越来越大，很难融入周边的环境，因此直接影响到城市的美好环境。
另外，随着人们环保意识的提高，大多数市民因为对移动通信基站的不了解而对基站进入其周边大楼具有一种盲目的排斥心理。
这些都极大地加大了移动通信运营商基站物业协调、工程实施和基站维护等工作的难度。
天线美化工程作为一种手段，满足了人们对城市环境要求越来越高的需求，越来越受到有关各方的广泛关注。
美化天线一般可以分为以下几个类型分类：1、美化排气管2、美化集束3、美化路灯杆4、美化方柱5、美化空调6、其他美化天线2．1 美化天线的调整方式2.1.1 美化排气管河南联通LTE-FDD美化排气管目前已知只有京信和摩比两种天线方位角的测量中心点（上图中红圈内的点）对着的方向为天线的主控方向，也就是方位角，在测量时罗盘方向与主控方向一致，读出示数即为当前方位角。
天线调试的四个基本流程
天线调试的四个基本流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!天线调试的四个基本流程一、准备工作阶段。
在进行天线调试之前，要做好充分的准备。
天线检验作业指导书
天线检验作业指导书标题：天线检验作业指导书引言概述：天线是无线通信系统中至关重要的组成部份，它们的质量和性能对通信质量和覆盖范围有着重要影响。
为了确保天线的质量和性能达到标准要求，进行天线检验是必不可少的。
本文将为您提供一份天线检验作业指导书，旨在匡助您进行天线检验工作，确保通信系统的正常运行。
正文内容：1. 天线外观检查1.1 天线外壳检查- 检查天线外壳是否完整，无裂纹或者变形。
- 检查天线外壳的涂层是否均匀，无腐蚀或者剥落。
- 检查天线外壳的连接部份是否紧固。
1.2 天线连接器检查- 检查天线连接器的插头和插座是否干净，无腐蚀或者氧化。
- 检查连接器的引线是否完好，无损坏或者断裂。
- 检查连接器的连接是否坚固，无松动或者接触不良。
1.3 天线标识检查- 检查天线标识是否清晰可读，无磨损或者含糊。
- 检查标识中的参数是否与实际天线相符，如频率范围、增益等。
2. 天线参数测量2.1 天线增益测量- 使用天线增益测试仪器，按照操作手册进行操作，测量天线的增益。
- 检查测量结果是否与天线标识中的增益参数相符。
2.2 天线驻波比测量- 使用天线驻波比测试仪器，按照操作手册进行操作，测量天线的驻波比。
- 检查测量结果是否符合通信系统的要求。
2.3 天线辐射图测量- 使用天线辐射图测试仪器，按照操作手册进行操作，测量天线的辐射图。
- 检查测量结果是否符合通信系统的要求。
3. 天线安装检查3.1 天线安装位置检查- 检查天线是否按照设计要求安装在正确的位置。
- 检查天线与其他设备之间是否保留足够的安全距离。
3.2 天线固定检查- 检查天线的固定方式是否坚固可靠，无松动或者脱落。
- 检查天线固定件是否完好，无损坏或者断裂。
3.3 天线馈线检查- 检查天线馈线是否完好，无损坏或者断裂。
- 检查馈线连接器是否干净，无腐蚀或者氧化。
4. 天线性能测试4.1 天线频率范围测试- 使用频谱分析仪或者信号源，按照操作手册进行操作，测试天线的频率范围。
通信电调天线使用
关于电调天线的使用
一、我公司使用的电调天线
08G网会战后，我公司使用的电调天线主要有如下型号
测试方法:测试站点：3G 龙跃苑东五区-1（频点10713，扰码465），使用广州桑瑞双高频集束灯杆天线，型号为SRINC-SL-DY-18R，天线增益17.5dBi，挂高35m，水平半功率角65°，垂直半功率角7°，固定机械倾角0°，电子下倾角调整范围0~10°。
测试过程中将该扇区电子倾角依次设置为0、2、4、6、8、10°，分别使用Tems测试软件，沿相同路线进行锁扰码扫频测试，记录不同电下倾角下的平均Ec值。
测试效果图
0°下倾 2°下倾 4°下倾
6°下倾 8°下倾 10°下倾
结果分析
结论1：使用电子下倾角控制小区覆盖范围的效果非常明显。
通过软件计算可以看出，对于挂高35m，垂直半功率角7°的天线，当下倾角为0°时，主瓣水平发射，上3dB衰减角对天发射，下3dB衰减角距离约在570m
观察测试结果发现，电下倾
角0°时，在天线主瓣覆盖方向，0-250m
距离内，本小区覆盖较差，平均Ec在-70
至-80dBm，而在较远的500-750m距离，
平均Ec仍能达到-80至-90dBm，平均Ec
最强的范围在-60至-70dBm，出现在距
离站点300-370m的距离段内。
实际测试
结果与理论计算结果基本吻合。
结论2：普通居民区路边灯杆天线（挂高30-35m，固定机械倾角0°，站距300-400m）的电子倾角应该设置在6-8°。
天线检验作业指导书
天线检验作业指导书标题：天线检验作业指导书引言概述：天线是无线通信系统中的重要组成部分，其性能直接影响通信质量。
为了确保天线的正常工作，需要进行定期的检验和维护。
本文将介绍天线检验的作业指导书，帮助操作人员正确、高效地进行天线检验工作。
一、检查天线外观1.1 确保天线表面无明显损坏或腐蚀，如有损坏应及时更换。
1.2 检查天线连接部分是否松动，确保连接牢固。
1.3 检查天线支架是否稳固，确保天线安装牢固。
二、测量天线参数2.1 使用天线分析仪测量天线的驻波比，确保在正常范围内。
2.2 测量天线的增益和方向图，检查是否符合设计要求。
2.3 检查天线的极化特性，确保与系统匹配。
三、检查天线馈线3.1 检查馈线是否有损坏或老化现象，如有问题应及时更换。
3.2 检查馈线连接部分是否牢固，确保连接良好。
3.3 测量馈线的传输损耗，确保在可接受范围内。
四、调整天线方向4.1 使用仪器辅助调整天线的方向，确保最佳信号接收。
4.2 检查天线方向是否受到遮挡，及时调整避免影响通信质量。
4.3 定期检查天线方向，确保保持最佳通信状态。
五、记录检验结果5.1 将每次检验的具体参数和结果记录在作业指导书中，建立档案。
5.2 记录天线的使用寿命和维护情况，为后续维护提供参考。
5.3 定期对天线检验结果进行分析和总结，优化维护计划。
结论：通过以上步骤的指导，操作人员可以正确、全面地进行天线检验工作，确保天线的正常工作和通信质量。
天线检验作业指导书是保障通信系统稳定运行的重要工具，应定期更新和完善，以适应不同环境和需求。
ALD电调天线配置指导
扫描RET天线
FA/D独立电调天线开通双模， 建议统一在LTE侧配置电调天线。
添加RET天线
设置RET天线下倾角
不正确
结束
HUAWEI TECHNOLOGIES CO., LTD.
Page 2
数据配置步骤
步骤1、执行MML配置ANTENNAPORT供电开关及电流 告警门限等参数。 MOD ANTENNAPORT 步骤2、执行MML扫描ALD设备。SCN ALD
10
10 10 10
15
15 15 15
300
400 500
280
360 440
200+ (100 x N)
200+ (80 x N)
表中数据是以华为TD-LTE基站和华为RET天线为例，按照2个RET天线级联组网形式配置。 此告警门限表适用于单个RET天线依次校准的场景。
HUAWEI TECHNOLOGIES CO., LTD.
ALD电调天线配置指导 (中国移动版本)
Version: V1.0(2013.11.16)
HUAWEI TECHNOLOGIES CO., LTD.
数据配置步骤
1. 执行MML配置ANTENNAPORT (RETPORT)供电开关及电流告警门限等参数 MOD ANTENNAPORT （8T8R RRU 和AAU3210适用此场景） MOD RETPORT （RRU3172-fad、RRU3250适用此场景）
2、四通道内置RCU电调天线序列号编码规则
天线端口上边频与颜色对应表
上边频范围 700 to 1000 MHz 1001 to 1700 MHz 1701 to 2300 MHz 2301 to 4000 MHz 字段含义 红色（r） 绿色（g） 蓝色（b） 黄色（y）
如何安装调试天线接收系统
如何安装调试天线接收系统在实际工作中我们可能遇到这样那样没遇到过的问题，这就需要我们时时注意、事事留心，注意预防，做好预案才能保证设备的正常运转，真正做到不间断、高质量、既经济、又安全。
一、天线的选址对于天线的选址主要有以下几个要求：1）无遮盖：要求天线附近不能有树木、建筑物的遮挡。
2）风力小：不要将天线放置于风力较大的风口、楼顶等位置。
3）干扰弱：周围不能有其他干扰源。
4）能避雷：周围有避雷针等避雷措施。
5）地基牢固：保证天线不会发生偏移。
二、天线调试工作1）接收机的调试。
接收机的调试比较简单，只需根据所要接收卫星的参数一一设置就可以了。
2）天线的调试。
在天线选址完毕后，天线的调试是整个环节最重要也是最难的部分了。
在调节天线时需要知道所要接收卫星的经度，以及接收地的经纬度。
在天线的调试过程主要调试以下三个参数包括天线的仰角、方位角和高频头的极化角。
下面我们就分别从这三个参数一步一步来调节天线。
（一）天线仰角、方位角、极化角的计算方式在现实调试中不可能通过数学公式来计算天馈角度，我们可以通过软件来计算仰角、方位角、极化角。
在软件中只需输入需要对准的卫星经度、接收地的经纬度以及天线的类型就可以快速计算出天馈角度。
（二）天线方向的调整首先要用指南针（没有指南针可以用手机里自带的指南针）找到正南。
根据事先通过寻星软件查到的仰角和方位角以及极化角，先将天线的方位角、仰角分别的调出来。
先粗调后细调，使所收的信号质量最高。
在调星过程中可以选择早晨或者傍晚这时卫星的信号比较强，可以比较容易的找到所要对准的卫星。
1）方位角的调整。
天线架设好以后，将高频头的极化角置于零度，然后利用指南针找到正南方向，并做好正南的标记。
同时应了解要找的卫星方位角是正南的偏东或偏西多少度。
例如库伦的经度是东经121.75度，需要接收中星6B（东经115.5度），可知接收地在所要接收卫星的东面，这时需要将天线面向西南。
这时再根据方向角向西偏转9.17度即可将天线转动到正确位置。
电调天线安装调测指导
电调天线安装调测指导
电调天线
安装、调测指南
一、电调天线的原理
对于间隔排列为d 的N 个单元阵列，当相邻单元的相位呈等相均匀分布时，天线最大波束形成于法向正前方。
当相邻单元的相位依次相差Φ时，最大波束形成于θ0空间方向。
电调天线的波束下倾角调整，是通过调整天线内部的振子间相位来实现的。
电调天线的优点：
有效克服机械调下倾角的缺点，如：在大角度下倾时水平面覆盖产生畸变，且伴随交叉极化和主极化特性变差、水平面前后比与无下倾时趋势不一致。
导致邻扇区抗干扰性能变差，覆盖性能变差；调整下倾角困难，不适合进行优化覆盖；电调天线在结构上可垂直安装，安装件更简单、更可靠，便于美0sin 2θ?=Φd λ
π
化。
电调天线的缺点：
增益有所损失，结构复杂化，成本上升，可靠性下降。
二、电调天线的安装
目前使用的京信电调天线，均采用了外置驱动电机的方式。
电机整合在外置的RCU（远程电调天线驱动器）内，RCU通过控制线和RRU/RRH上的RET口连接。
双级化电调天线示意图：
RCU示意图：
电调线（一头公口、一头母口）示意图：
安装步骤：
1、将RCU安装至天线上：
注意：部分型号的天线有下倾角标尺，安装RCU时需要注意：RCU 安装角度不对会顶住标尺，导致可调行程卡死。
2、用电调线将RRU/RRH上的RET口和RCU连接。
每个RRU/RRH上只有一个RET口，若遇到1个/2个RRU开多个小区时，需要将RCU进行级联。
RCU级联示意图：。
AAU天线调测指导书2022
AAU天线调测指导书AAU3240电调天线范围-3—12度，网管调整范围-30—-120。
1.查询天线端口情况，确认待调整天线位置，MML命令：DSPANTENNAPORT2.修改天线端口，打开ALD供电开关，天馈端口号根据实际情况选择。
MML: MOD ANTENNAPORT: CN=0, SRN=90, SN=0, PN=R0A, PWRSWITCH=ON;（柜号、框号、槽号根据实际情况）3.查询天线端口动态信息，确认对应天馈端口的ALD供电开关打开。
MML：DSP ANTENNAPORT: CN=0, SRN=90, SN=0, PN=R0A;4.扫描天线设备. MML: SCN ALD: CTRLCN=0, CTRLSRN=90, CTRLSN=0;AAU3240的F和D通道是物理上2通道，逻辑上4通道，F和D 频段在物理结构混合在一起，故这里只能扫描到一个天线设备。
5.加载电调RET。
MML：ADD RET: DEVICENO=0, CTRLCN=0, CTRLSRN=90,CTRLSN=0,RETTYPE=SINGLE_RET,POLARTYPE=SINGLE,SCENARIO=REG ULAR,VENDORCODE="HW",SERIALNO="AAU324001D3000101";天线类型选单天线，计划类型选择单极化，天线场景选择常规安装场景，设备厂家编码和设备序列号根据上一步查得的结果填写。
6.校准RET。
MML：CLB RET: OPMODE=SUBUNIT, DEVICENO=0,SUBUNITNO=1;如下图表示校准成功。
7.查询天线的倾角范围。
MML: DSP RETDEVICEDATA: DEVICENO=0,SUBUNITNO=1;查询结果8.查询电调天线当前的倾角。
MML：DSP RETSUBUNIT: DEVICENO=0,SUBUNITNO=1;9.调整电调天线的下倾角。
天线电调系统搭建方案
I. 电调天线系统的基本组成 II. 常用的电调天线控制方案
To be your best partner
电调天线的优势
网络优化的智能化
天线设备的管理和维护
电调天线的远程遥控示意图
远程可调电调天线
控制器
790-960MHz
1710-2170MHz 1710-2690MHz
AISG
电调天线遥控需要的硬件支持
1 支持电动遥控的天 线 可以是2G或3G天 线，结构上可以是 单根的，也可以是 多根天线组合在一 起的集束天线等等， 就是说，只要是与 相应的驱动器能配 合使用的天线都可 以。
电调天线遥控需要的硬件支持
2 电调天线驱动器 驱动器一般是与所选用的 电调天线配套使用的，各厂家 做的产品在结构样式上各不相 同，但如果都支持相同的控制 协议，软件上一般都可以互联 互通。上图是摩比公司设计的 第一代驱动器，符合AISG1.0 标准，下图是第二代驱动器， 是根据AISG1.1标准做的，主 要区别是第一代用12V电源工 作，第二代支持10~30V宽电压 工作，当然硬件接口和软件协 议也有些变化。
电 调 天 线
电 调 天 线
驱 动 器
电 调 天 线
驱 动 器
可以继续接 6个驱动器
控制电缆
塔 控制信号分路器 放
塔 放
塔 放
节省电缆以及 接口资源
控制信号 避雷器
以太网
远程网络管理协议
避雷器
馈线
天馈避雷器
网管中心
基站设备
机 房
对应本地方案1
电调天线远程控制方案（6）
电调天线遥控需要的硬件支持
7 台式控制器 台式控制器是安装在标准机柜里的具有远程控制功 能的控制器,它通过以太网接入系统,在控制中心可以对 基站的天线设备进行管理和控制.这种控制器基本功能一 样,但结构形式不尽相同,有的是做成1U 19英寸标准机箱 方式,有的和其它设备再重新结合制作成为集成控制器. 上图上摩比公司设计的一种样机,它通过以太网接口与控 制中心通信,通过USB或RS232接口可以用本地计算机进 行本地控制。同时支持三路天线控制器,电源支持直流48V和交流100~240V.目前通过网页可以完成远程遥控功 能。
远程电调天线系统指导书
RET系列远程电调天线系统安装调测作业指导书第一部分：Teletilt®系统构成系统构成主要设备：1.天线电调驱动器：ATM200-0022.RET控制线：ATCB-B01系列3.天线驱动器控制器：ATC200-LINE-USB4.接线盒：ATJB200-A01系列5.雷电保护单元：ATLP200-001第二部分：Teletilt® RET系统构成描述1.驱动器 ATM200-002当安装该驱动器前，请先按照以下步骤作业z将驱动器及天线控制杆的角度读数设定在最大值。
z控制器必须无损坏。
z用手固定AISG线缆连接口的螺母、垫圈，并注意位置。
z驱动器安装完成后，请透过观察窗再次确认下倾角读数是否处于最大。
图示：ATM200-002控制器图示：注意确认AISG线缆接口的固定位置，左为正确2.AISG接口的ATCB-B01系列控制线图示：注意该线缆不允许有任何切割及其他损伤AISG接头示意图3.接线盒ATJB200-A01系列此系列接线盒有4口及七口等类型，最多可以承载32个驱动器的接泊。
四口型有一个入口，四个出口；七口型有一个入口七个出口。
此型接线盒可安装在抱杆或墙壁表面。
同样安装形式的还有ATLP200系列雷电保护单元。
ATJB200-A01-004四口接线盒ATLP200-001雷电保护单元4. RET系列控制线缆ATGK-001接地套装图示：ATGK-001 RET控制线接地套装5.便携式天线系统控制器ATC200-LINE-USB图示：ATC200-LINE-USB 天线控制器电源指示灯天线控制线AISG 接口电压指示灯数据指示灯，亮红色表示接受信号，亮绿色表示传输信号电源输入USB 端口232接口图示：控制器面板第三部分：Teletilt®软件安装指导下列示例的图片，均来自公司的网站（/company/eng/index.html）1.控制器作业指导书搜索下载进入公司网站后，按照下列步骤点击：z A. Andrew → Products → Antennas →Base Station Antenna Systems → Teletilt RET System；z B. 进入Teletilt系列产品的页面，卷轴下拉，找到Components并点击链接；z C. 找到Portable controller并点击z D. 进入的页面下方就是与控制器相关的各项安装指导文件，均为PDF文件图示：A图示：B图示：C图示：D2.ATC200－LITE-USB软件下载进入公司网站后，按照下列步骤点击：z A. Andrew → Products → Antennas →Base Station Antenna Systems → Teletilt RET System；z B. 进入Teletilt系列产品的页面，卷轴下拉，找到Downloads并点击链接；z C. 拉下卷轴，找到并点击Teletilt® Software, Firmware, Tools, and Manualsz D. 拉下卷轴，找到并点击ATCLite v5.0 Softwarez E. 在页面中按照要求填写信息后，点击下方Get Software按钮，软件开始下载。
电子天线操作流程
电子天线操作流程一、准备工作在进行电子天线操作之前，需要做好以下准备工作：1. 确定操作场地：选择一个开阔、无遮挡的室外场地，避免电子天线受到周围物体的干扰。
2. 检查设备完整性：确保电子天线和相关设备完好，无损坏或松动的部件。
3. 连接电源：将电子天线与电源连接，确保设备可以正常工作。
4. 阅读操作说明：仔细阅读电子天线的操作说明书，了解设备的功能、使用方法以及注意事项。
二、配置设备1. 调整天线位置：根据需要调整电子天线的位置和角度，以使其能够最佳地接收和发射信号。
2. 连接接口：根据设备的接口类型，将电子天线与相应的设备连接，确保信号传输的正常。
3. 设定频率：根据实际需求，设定电子天线的工作频率，以确保与其他设备的兼容性。
4. 校准参数：根据操作说明书中的指引，进行电子天线的校准，以保证其测量和传输数据的准确性。
三、操作步骤1. 开机和自检：按下电源键，启动电子天线，并进行自检过程，确保设备运行正常。
2. 选择操作模式：根据具体的使用需求，选择电子天线的操作模式，如接收、发射或接收/发射。
3. 信号扫描：进行信号扫描，寻找周围可接收或可发送的信号，并显示在设备的屏幕上，以便用户观察。
4. 调整参数设置：根据实际情况，设定电子天线的参数，如增益、灵敏度、频率范围等，以适应当前使用环境。
5. 数据采集和处理：根据设备的功能和用户需求，进行数据的采集和处理，如存储数据、显示曲线图等。
6. 监测和分析：实时监测信号的强度、频率等参数，并进行数据的分析，以便用户了解当前信号状态。
7. 传输和记录：将采集到的数据进行传输和记录，以备后续分析和研究使用。
8. 关机：操作完成后，按下电源键，将电子天线进行关机操作，并进行相关的设备断开和存放。
四、注意事项1. 操作规范：按照设备的操作说明书和相关规范要求进行操作，不得随意更改设备的工作参数。
2. 环境保护：操作过程中，要保护好电子天线和相关设备，避免受到物理损坏或者恶劣环境的影响。
电调天线安装配置指南v1.0
电调天线安装配置指导此指导书针对当前发货的ATR4516R0型号天线制定，后续有变化的话，会对指导书进行刷新。
1 安装部分此次发货的属于RCU内置的电调天线，硬件安装部分和以前的天线安装方法一致，注意一点F频和D频的通道要选对。
天线信号通过ACL口进行发送，所以不需要额外配置AISG线缆。
安装完成后，需要现场督导将每个扇区的天线铭牌拍摄记录，传递到前台督导进行数据配置。
照片示范：其中红色部分必须拍摄到，HWM开头的为RET的SN号，其中以b结尾的表示F频段的RER设备编号，y表示D频段。
后台加载数据的时候一定要根据现场所用的频段进行配置。
HWX开头的序列号可以无视。
2 数据配置部分因为脚本不具有通用性，所以没有通用脚本。
数据配置步骤：①执行MML配置ANTENNAPORT供电开关及电流告警门限等参数告警门限设置参照图：②查询RET 天线供电状态DSP ANTENNAPORT执行结果中观察ROA通道供电开关是否打开以及有无电流值。
③扫描ALD天线此命令执行时间较长，需等待可在命令行下面的对话框中观察进度。
扫描进度报告扫描结果扫描出来的设备序列号以M或X开头，需与现场督导反馈的照片信息进行核对。
④添加RET天线注意设备厂家编码和设备序列号和上图显示的结果一致，设备序列号务必于实际使用的频段相一致。
④询下倾角信息查询结果！！⑤调整下倾角（此步骤仅作验证使用，看是否可以调整下倾角，验证完毕后，建议用2.5度验证，要改回原来的角度，一般默认的为2度）⑥查询电下倾支持范围（此步骤仅作了解不需执行）。
外置电机电调天线控制线连接指导
00-KX，电调天线控制线
3根
控制线的长度需要根据现场安装来预定，有专门用于串连的短控制线，考虑控制型号的损耗，总长度（从手持机到最末端的RCU）以不超过100M为宜。
3、外置电机电调天线（支持AISG1.0）
2）采用手持调测机
单频段三个扇区的天线配件如下（如果是多频段天线要根据具体的天线再确定相应的RCU及电调天线控制线）：
物料名称Байду номын сангаас
数量
备注
CCU-VII,便携式电调天线控制器
1个
外置驱动电机手持机，RCU串连时最多可串连6个，准备升级为可窜9个。
RCU-003,电调天线室外控制器
京信电调天线安装说明
按“设置”键，分别选择“扇区”或“最大”，设置项处于闪烁状态时表示被选。
当切换到“扇区”设置时，“扇区”闪烁；按增减键，调整所设参数；设置好后 按“确认”，相应的参数被设置，相应选项不再闪。
设置完成，可以更换下一个RCU，采用不同的编号开始继续设置，直至设置完毕。 2、校准和倾角调整 ：
电调 天线
RCU
BT
电调 天线
RCU
RF电缆
BT
RF电缆
多芯电缆
基站
电调 天线
RCU
六、京信电调天线下倾角调节说明---手动调节
手动直接调节下倾角应用方式 可以在天线下直接旋动旋钮，直接调节下倾角，通过下方的标杆 识别倾角。适用于安装不高的楼顶型基站，经济便利。
旋钮：通过旋转，调 节电调天线倾角。
RCU
RF电缆
多芯电缆
基站
电调 天线
RCU
电调 天线
RCU
串联接入
从天线口最远端处 到手持机的距离最
长不超过150m
五、京信电调天线安装施工说明-安装远程电调系统
外置电调天线应用方式
——加入BT串联
❖ 控制信息通过多芯电缆传 达给RCU，由室外控制单元 RCU完成对电调天线角度的调 整，RCU外置。控制命令由在 机房由一个简易手持调测机 下达。
rcu天线多芯电缆基站天线rf电缆rcurcu串联接入串联接入串联接入串联接入从天线口最远端处从天线口最远端处到手持机的距离最到手持机的距离最长不超过长不超过150m150m从天线口最远端处从天线口最远端处到手持机的距离最到手持机的距离最长不超过长不超过150m150m五京信电调天线安装施工说明安装远程电调系统推荐应用外置电调天线应用方式加入bt串联外置电调天线应用方式加入bt串联控制信息通过多芯电缆传达给rcu由室外控制单元rcu完成对电调天线角度的调整rcu外置
EG_8256F天线安装及调试流程
EG_8256F天线安装及调试流程
第一步：测试
在安装固定天线之前，要进行连线测试，目的是尽可能让系统避开可能的干扰并工作于最佳状态。
测试时发现系统工作不稳定或干扰大，可以通过调换发射与接收天线，前后左右移动位置或缩短距离等方法使系统处于较佳状态。
第二步：安装
照一般程序打孔开槽安装。
安装过程要注意几点：
1.用压槽卡线时注意不要把线压破皮甚至压断了，否则可能出
现很难察觉的故障，特别是联机线被压短路时，天线就会灵
敏度大降但又很难查出来。
而电源线被压短路时电源灯就会
不断闪烁。
2.打膨胀螺钉时，当打到最后时不要太用力，否则可能会震坏
主板和上面的灯。
3.所有的线头要加上焊锡，否则容易接触不良而出现各种故障。
第三步：调试
由于EG_8256F是数字板，在检测距离和抗干扰性能上虽然有很大的提高，但在环境干扰比较大的情况下，它会自动降低灵敏度以减少误报的可能性。
同时在联机时对相位要求也比较高，所以在调节上比模拟板稍为复杂一点。
通常的调节流程如下： 一． 单机使用的情况
3 4
5
6
1
2 7
8
二、联机使用情况
三、天线发生误报情况处理方法。
天线调试方法及步骤
小天线调试方法及操作步骤1天线的安装依据天线生产厂家对天线各部位的理论设计尺寸，对天线各个部位进行调整，譬如天线馈源的位置、副面位置、副面支撑杆等等。
2对星操作1)依据地球站天线的地理位置和卫星经度计算地球站天线对准卫星的方位角、俯仰角和极化角；2)依据计算的地球站天线对准卫星的极化角，粗调天线极化；3)使用地质罗盘，将天线转动至计算的方位角和俯仰角附近；4)与馈源连接LNA（或LNB），连接电缆至频谱仪。
使用频谱分析仪作为信号接收机，置入卫星信标频率（注意若使用LNB，下行频率为变频后的频率，并注意接入频谱仪的信号没有直流成分），转动天线搜索卫星信标信号。
5)找到卫星信标信号后，依次微调天线方位和俯仰，在信号最大处停止转动。
6)天线对准卫星，要调整天线极化与卫星极化匹配。
方法：一般卫星上有水平和垂直两个信标，将频谱仪置入反极化信标频率。
转动天线极化，将频谱仪显示的反极化信标信号调至最小，此时天线主极化处于最佳状态；7)判断天线是否对准卫星。
正常情况下，转动天线方位或者俯仰，信号的每个第一旁瓣电平从最大值下降-14dB以下，说明天线对准卫星。
8)小站对准卫星（利用频谱仪接收信标，直至信号电平最大，此时天线方位俯仰的任何变化都会使信号电平降低）；9)调整到主极化位置，使接收到的主极化信标电平最大；10)调整到交叉极化位置，使接收到的主极化信标电平最小，并记录此时反极化信标电平值；11)调整回主极化位置，使接收到的反极化信标电平最小；12)小站发射单载波，主站测试此时的发射极化隔离度；13)如果发射极化隔离度大于等于30dB，则不需要再调整馈源；14)如果发射极化隔离度小于30dB，则需要调整馈源，使发射极化隔离度满足要求；15)再次测试接收的反极化信标电平，并计算此时的接收极化隔离度；16)最终调整的目标应使发送和接收极化隔离度均大于等于30dB；17)发射极化隔离度测试时的频谱图由中国卫通负责记录并提交给移动公司；3天线加固及作标记方法安装时可以采取以下几种方式来改善天线的抗风性能：1）现场调整好后，根据当地情况，采取辅助措施增强抗风能力，例如：加焊筋、风口方向加围墙等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电调天线
安装、调测指南
一、 电调天线的原理
对于间隔排列为d 的N 个单元阵列，当相邻单元的相位呈等相均匀分布时，天线最大波束形成于法向正前方。
当相邻单元的相位依次相差Φ时，最大波束形成于θ0空间方向。
电调天线的波束下倾角调整，是通过调整天线内部的振子间相位来实现的。
电调天线的优点：
有效克服机械调下倾角的缺点，如：在大角度下倾时水平面覆盖产生畸变，且伴随交叉极化和主极化特性变差、水平面前后比与无下倾时趋势不一致。
导致邻扇区抗干扰性能变差，覆盖性能变差；调整下倾角困难，不适合进行优化覆盖； 电调天线在结构上可垂直安装，安装件更简单、更可靠，便于美0sin 2θ∙=Φd λ
π
化。
电调天线的缺点：
增益有所损失，结构复杂化，成本上升，可靠性下降。
二、电调天线的安装
目前使用的京信电调天线，均采用了外置驱动电机的方式。
电机整合在外置的RCU（远程电调天线驱动器）内，RCU通过控制线和RRU/RRH上的RET口连接。
双级化电调天线示意图：
RCU示意图：
电调线（一头公口、一头母口）示意图：
安装步骤：
1、将RCU安装至天线上：
注意：部分型号的天线有下倾角标尺，安装RCU时需要注意：RCU 安装角度不对会顶住标尺，导致可调行程卡死。
2、用电调线将RRU/RRH上的RET口和RCU连接。
每个RRU/RRH上只有一个RET口，若遇到1个/2个RRU开多个小区时，需要将RCU进行级联。
RCU级联示意图：。
