UTP线缆的制作

合集下载

六类国标网线技术参数

六类国标网线技术参数
一、UTP
UTP网线，全称Unshielded Twisted Pair网络电缆，是目前使用最为普遍、性价比最高的电缆，也被称为平布线，它的特点是可以进行网络通信，具有良好的屏蔽性，能有效抑制干扰，传输稳定安全，支持高速率传输，主要应用在网络传输、宽带接入及无线网络方面等。

1、UTP网线技术参数：
(1)电缆材料：UTP网线使用绝缘性好的铜线进行制作，常见的有
7/0.12，7/0.16，24AWG等，其中7/0.12为普通规格，24AWG为细线。

(2)电缆结构：UTP网线一般分为4芯、5芯、7芯多芯结构，每芯集成了2组双绞线，绞线技术为层压式，进行对绞，而每芯的双绞线则是分别又分为接地线和信号线，以确保传输质量。

(3)电缆特性：UTP网线具有传输稳定、信号传输快捷、细线声音传输宿、耐用、廉价这些优点。

(4) 传输速率：UTP网线具有10/100/1000/10Gbps等传输速率。

2、UTP网线分类：
(1)分类标准：网络电缆按照UTP、STP、FTP、SFTP、SSTP等进行分类，标准分别按照它们的结构形式不同，UTP电缆为经典的网络线缆。

双绞线分类及制作

双绞线分类及制作双绞线是一种常用于计算机网络或电信领域的传输介质，通常由多对细小的铜线组成，用以传输数据信号。

双绞线有多种分类和制作方法，下面将对其进行详细介绍。

双绞线的分类：1. 非屏蔽双绞线(UTP)：这是最常见的双绞线类型，用于大多数家庭和办公室网络。

UTP线由两对绞合的铜线构成，没有屏蔽层。

根据其性能和用途，UTP线分为Cat5e、Cat6和Cat7等多个类别。

2.屏蔽双绞线(STP)：STP线与UTP线类似，但每对铜线都被铝箔或铜网层包围，以提供更好的抗干扰能力。

STP线比UTP线更适用于需要高抗干扰性能的环境，如工业控制系统。

3. 单屏蔽双绞线(SSTP)：也被称为F/UTP（foiled/unshielded twisted pair），这种线缆在每对铜线周围有一层铝箔屏蔽。

SSTP线是一种高性能线缆，提供优异的抗干扰性能，适用于特殊环境下的数据传输。

4. 双屏蔽双绞线(SFTP)：也称为S/FTP（shielded/foiled twisted pair），该类型的线缆由外部镀锡铜网和内部铝箔屏蔽层组成。

SFTP线具有极强的抗干扰能力，广泛用于高速网络和数据中心。

双绞线的制作：1.准备所需材料：双绞线卷、RJ-45插头、剥线工具、压线钳等。

2.剥开线缆保护外层：使用剥线工具逐渐剥开外层，揭露出内部的8对铜线。

3.整理铜线顺序：根据所需的网络连接类型（如T568A或T568B），按照规定的顺序重新排列和整理每对铜线。

确保每对铜线都被正确放置在RJ-45插头的相应引脚位置上。

4.切割线头：将铜线整齐地切成相同的长度，确保插头的稳定性和可靠性。

5.插入线头并压紧：将整理好的铜线插入RJ-45插头的对应位置，确保铜线没有错位或松动。

然后，使用压线钳将插头和铜线牢固地压在一起。

6.检查连接性能：使用测试仪或工具测试刚刚制作的双绞线连接是否正常。

制作双绞线时，应注意以下几点：1.使用合适的线缆和插头类型，以满足所需的传输要求和环境条件。

实验一UTP线缆的制作

棕
8
双绞线另一端
《局域网组网技术》
全反电缆（rollover cable ）
• 全反线又称为控制线（console cable），或称反接线。用于连接一台工作站到交换机或路由器的控制端口，以访问这台交换机或路由器，直通电缆两端的 RJ－45 连接器的电缆都具有完全相反的次序， EIA/TIA568-B标准的反接线线序排列如右下图所示。
选择所要添加的硬件类型
选择网卡种类
《局域网组网技术》
2.使用交叉电缆连接两台计算机组建对等网两台计算机直接通过双绞线连接起来。 3.使用直通电缆连接计算机和集线器通过网卡，分别将两台计算机连接到集线器上。 • 备注： • 集线器直连:如果集线器具有级联端口，就可以按照T568B标准双绞线将一台集线器的级联端口连入另一台集线器的普通端口。这条双绞线与计算机接入集线器使用的双绞线相同。 • 集线器交叉连接:如果集线器没有级联端口，那么可以使用两台集线器上的普通端口进行级联。使用普通端口进行级联，必须采用T568B/T568A混接的交叉双绞线。
《局域网组网技术》
二、制作标准
• 要使双绞线能够与网卡、集线器、交换机、路由器等网络设备互连，需要制作RJ-45接头(俗称水晶头，如图所示)。RJ-45接头在制作时必须符合美国电子工业协会EIA/TIA标准。EIA/TIAT568A和 EIA/TIAT568B的接线标准，如图所示。
RJ-45接头
《局域网组网实训》
实验一 UTP线缆的制作
网络教研室(J021113) 唐锡雷 E-mail:txlei_2019163
《局域网组网技术》
实验目的
• 了解UTP的分类 • 了解与布线有关的标准与标准组织 • 掌握三类UTP线缆的用途与制作 • 了解UTP线缆测试的主要指标，并掌握简单网络线缆测试仪的使用

数据通信与计算机网络实验报告

数据通信与计算机⽹络实验报告实验⼀⽹线制作⼀实验⽬的1、了解局域⽹的组⽹⽅式以及双绞线的制作规范；2、使学⽣掌握RJ－45头的制作，以及⽹线连通性的测试。

⼆、实验仪器1、RJ－45头若⼲；2、双绞线若⼲⽶；3、RJ－45压线钳⼀把；4、测试仪⼀套。

三、实验原理1、双绞线（TP:Twisted Pair）也称双扭线，是最常见的⼀种传输介质。

两根具有绝缘保护层的铜线组成。

2、为什么两根线要扭在⼀块？当传输差分信号时，每⼀根导线在传输中辐射的电波会被另⼀根线上发出的电波抵消，因此可以程度上降低信号⼲扰。

3、双绞线的分类⾮屏蔽双绞线（UTP:Unshilded TP）距离很短时，传输率可达100Mbps~155Mbps。

屏蔽双绞线（STP:Shilded TP）铅萡包裹，减⼩辐射。

100⽶内传输速率可达155Mbps。

4、UTP优缺点缺点：对电波⼲扰敏感性较⼤，电⽓性较差。

优点：直径⼩，重量轻、易弯曲、易安装、价格便宜。

5、双绞线导线⾊彩编码⽩蓝、蓝⽩橙、橙⽩绿、绿⽩棕、棕6、双绞线的连接⽅法：直通线缆：⽔晶头两端都采⽤T568A标准或T568B标准。

交叉线缆：⼀端采⽤T568A标准，另⼀端采⽤T568B标准7、直通、交叉线缆应⽤场合直通线⽤的场合：PC-集线器Hub；集线器Hub-集线器Hub（普通⼝-级连⼝）；集线器Hub（级连⼝）-交换机Switch;交换机Switch-路由器Router;交叉线缆应⽤场合：PC-PC 机对机；集线器Hub（普通⼝）-集线器Hub（普通⼝）；集线器Hub-集线器Hub（级连⼝-级连⼝）；集线器Hub-交换机Switch; 交换机Switch-交换机Switch; 路由器Router-路由器Router;同种设备相连⽤交叉线，不同设备⽤直通线。

四、实验内容与步骤1、直通UTP线缆的制做。

2、实验步骤如下：第⼀步：利⽤压线钳剪线⼝剪出相应长度的⽹线。

第⼆步、剥掉双绞线的灰⾊保护层。

网线UTP-CAT5,UTP-CAT5e,UTP-cat6设备产品说明介绍

网线UTP CAT5(五类线)、UTP CAT5e(超五类线)、UTP cat6(六类线)产品简介数字通信用水平对较电缆，应有于大楼综合布线系统中工作区通信引出端与交接间的配线架之间的布线，以及住宅综合布线系统的用户通信引出端到配线架之间的布线，为了满足不同的用户需求，此线缆分屏蔽与非屏蔽两种，加屏蔽的电缆在使用时会不受外界的干扰而减少误码，屏蔽型电缆一般用于医院，电信，机场等场所。

此类线的标准布线长为90m，一般采用T568A或T568B方式安装。

双绞线的种类、选择、制作工具3类~5类UTP是网线的类别，现在5类UTP双绞线肯定是最流行的，能适应10/100M的以太网接口。

对网线的一种分类，3类的没有5类的好，3类一般是10Mbps的传输速率，5类可以到100-1000M，当然比这些好的网线还有超5类，6类，7类。

一般情况下用的都是5类超五类。

3类、4类线目前在市场上几乎没有了，如果有，也不是以3类或4类线出现，而是假以5类，甚至超5类线出售，这是目前假5类线最多的一种。

目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。

在六类双绞线产品家族中，主要的品牌有如下几个：（1）安普（AMP）：这一品牌是我们见的最多，也是最常用的一个，几乎每一个网线经营店铺都可见到它的身影，它的最大特点就是质量好、价格便宜，整箱购买的话，正品安普超六类双绞线每米也只需1.5元左右。

AMP六类系统提供了200MHz的带宽。

（2）西蒙（Siemon）：在综合布线系统中是经常可以见到的，它相比安普品牌来说，档次要高许多，质量、技术特性都高出一个档次，当然其价格也高许多，所以在DIY市场中很难见到它的应用。

不仅如此，它在综合布线系统中还提供了一整套的完整方案，包括网线制作和布线工具。

西蒙SYSTEM 6系统的频率带宽超过250MHz。

（3）朗讯（Lucent）：这一品牌在中、小型企业中较少见到，但这并不是说它就缺乏技术实力，相反它在高端网络组建中是经常可见其身影的。

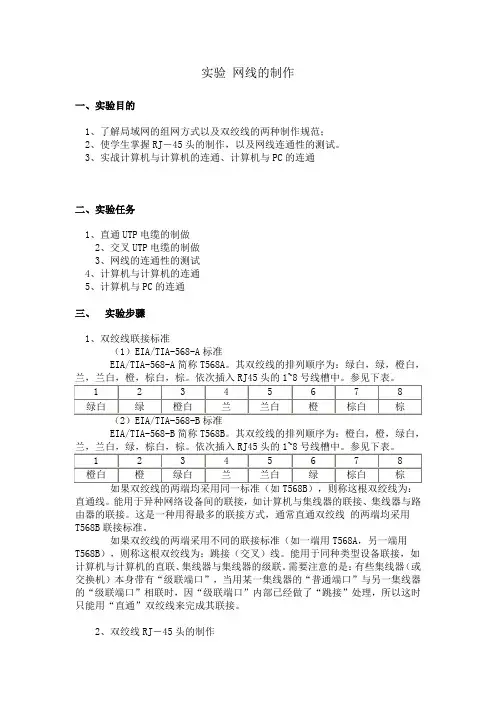

网线的制作实验

实验网线的制作一、实验目的1、了解局域网的组网方式以及双绞线的两种制作规范；2、使学生掌握RJ－45头的制作，以及网线连通性的测试。

3、实战计算机与计算机的连通、计算机与PC的连通二、实验任务1、直通UTP电缆的制做2、交叉UTP电缆的制做3、网线的连通性的测试4、计算机与计算机的连通5、计算机与PC的连通三、实验步骤1、双绞线联接标准（1）EIA/TIA-568-A标准EIA/TIA-568-A简称T568A。

其双绞线的排列顺序为：绿白，绿，橙白，兰，EIA/TIA-568-B简称T568B。

其双绞线的排列顺序为：橙白，橙，绿白，兰，线。

能用于异种网络设备间的联接，如计算机与集线器的联接、集线器与路由器的联接。

这是一种用得最多的联接方式，通常直通双绞线的两端均采用T568B 联接标准。

如果双绞线的两端采用不同的联接标准（如一端用T568A，另一端用T568B），则称这根双绞线为：跳接（交叉）线。

能用于同种类型设备联接，如计算机与计算机的直联、集线器与集线器的级联。

需要注意的是：有些集线器（或交换机）本身带有“级联端口”，当用某一集线器的“普通端口”与另一集线器的“级联端口”相联时，因“级联端口”内部已经做了“跳接”处理，所以这时只能用“直通”双绞线来完成其联接。

2、双绞线RJ－45头的制作（1）将双绞线从头部开始将外部套层去掉20mm左右，并将8根导线理直；（2）确定是直通线还是交叉线式，然后按照对应关系将双绞线中的线色按顺序排列，不要有差错；（3）将非屏蔽5类双绞线的RJ－45接头点处切齐，并且使裸露部分保持在12mm左右；（4）将双绞线整齐的插入到RJ－45接头中（塑料扣的一面朝下，开口朝右）；（5）用RJ－45压线钳压实即可；（6）注意在双绞线压接处不能拧、撕，防止有断线的伤痕；使用RJ－45压线钳连接时，要压实，不能有松动。

3、网线的测试将做好的双绞线两端的RJ－45头分别插入测试仪两端，打开测试仪电源开关检测制作是否正确。

网线制作详细步骤及注意事项

网线制作详细步骤及注意事项一、网线制作的基本要素及工具网线制作分为双绞线制作和同轴电缆制作两种。

双绞线分为UTP（无屏蔽双绞线）和STP（屏蔽双绞线）两种类型。

双绞线的制作工具：剥线钳、压线钳、网线测试仪、网线。

同轴电缆的制作工具：压线钳、贴标签机、同轴电缆。

二、双绞线的制作步骤步骤一：尺寸切割。

根据需要制作的长度，用剥线钳将两端的外扣剪开，然后在一端剥掉一段外皮，露出8个线芯（淡色的线）和8根金属片（绿色）。

步骤二：铝箔剥离。

根据需要剥离铝箔屏蔽层，露出金属片并隔离在尼龙网后面，揭开软片，露出线芯。

步骤三：对线芯排序。

将8根线芯以从左到右为蓝、橙、绿、棕和棕、绿、橙和蓝的顺序排序好。

切断多余的线芯，使它们在一起。

步骤四：线芯剥离。

用剥线钳或剪子剥掉每根线芯的半英寸外皮。

步骤五：绞合线芯。

然后仔细将线芯据排序拧成一个线柱。

将所有线芯保持平齐并留出足够的线长度。

步骤六：插入插头并压钳。

插头有一个方向标记。

插头插入插孔后用压钳压紧。

将插头插入插座，然后测试电缆。

三、同轴电缆制作步骤步骤一：切割尺寸。

将电缆从一端尺寸割掉，露出金属片和中心绞线。

不要截掉铝箔层。

步骤二：连接插头。

用压力钳，连接插头外圈。

将包裹捏扁。

将中心导线插入插头夹子内，将插头压平。

步骤三：捆扎。

将铝箔层包裹起来，用铝箔胶带或电缆套固定。

步骤四：贴标签。

将电缆使用标签清楚地标记，并移走垃圾。

步骤五：测试电缆。

使用测试仪，测试电缆能否有效的传输数据。

如果测试结果与期望不符，需要重新检查电缆中的各个组件并重新测试。

四、制作注意事项1.双绞线上不同颜色线的正因或反因不能串驳在一起;2.剥芯的长度不能过长或不够；3.钳子要握住插头插头中央肉质处，才能压从网线中间露出来的金属芯片，因为金属芯片的连线长度，也是网线质量好坏的大要因素；4.压金属针片时要注意针是否垂直于线芯；5.压着针片的养，不能太紧，否则牢度不够，也不能太松，否则针片会松掉，导致连线松动；6.压线钳的压点最好是对着金属针片为基准打压。

非屏蔽双绞线的制作与连接实验报告

实验分析：
使用直通电缆是一对一的装置，连接到PC机上，理论上灯一对一应该全亮。
交叉电缆是交叉的，一头是原序，另一头是交换过的，当然交叉过的该交叉变亮，理论上应该交叉变亮。
实验体会：
在非屏蔽双绞线上压制RJ45接头时，应将剥皮的长度留的适当，三厘米左右，使用压线钳剥皮时，可以将双绞线斜插入剥线刀口，避开挡板，然后轻握钳柄，旋转网线即可。
1．把直通电缆一头插入计算机网卡的RJ-45口，另一头插入集线器的任意一个口，直通双绞线，测量的结果为测线仪上的两排各八个灯从上往下依次亮过。
2. 把交叉电缆一头插入计算机网卡的RJ-45口，另一头插入另一台计算机网卡的RJ-45口，交叉双绞线，测量的结果，即灯亮的顺序为：(1，3) (2，6) (3，1) (4，4) (5，5) (6，2) (7，7) (8，8)。
实验时间：11月13日2节星期日
实验地点：实验名称：非屏蔽绞线的制作与连接实验目的：
掌握非屏蔽双绞线的RJ45接头的制作方法。
掌握T568B标准线序的排列顺序
掌握非屏蔽双绞线直通缆、交叉缆的制作方法以及他们的区别和使用环境
掌握线缆测试的简单方法（简易测线仪和观察连接状态指示灯）
实验设备：
双绞线、压线钳、简易测线仪
2制作RJ-45接头
(1)剪下一段长度的电缆
(2)用压线钳在电缆的一端剥去约2cm护套。
(3)分离4对电缆，按照所做双绞线的线序标准（T568A或T568B）排列整齐，并将线弄平直。
(4)维持电缆的线序和平整性，用压线钳上的剪刀将线头剪齐，保证不绞合电缆的长度最大为1.2cm。
(5)将有序的线头顺着RJ-45头的插口轻轻插入，插到底，并确保护套也被插入。
3使用直通电缆连接PC机和集线器

几种双绞线的制作方法

一.正确认识双绞线制作双绞线，首先要对双绞线有个清晰了解，双绞线(TP:Twisted Pairwire)是布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

一般双绞线由两根22～26号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。

在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,标准双绞线中的线对均按逆时针方向扭绞,相邻线对的扭绞长度在12.7cm以上。

与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。

目前,双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。

我们平时一般接触比较多的就是UTP线。

采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。

只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可靠传输率。

当距离很短,并且采用特殊的电子传输技术时,传输率可甚至可以达到达100Mbps～155Mbps。

下面我们还是先来看看他们常用的规格1．双绞线的规格"类"的含义是指某一类布线产品所能支持的布线等级。

按标准规定，3类布线产品支持C级及C级以下布线系统的应用，5类布线产品和超5类布线产品支持D级及D级以下布线系统的应用。

如今市场上5类布线和超5类布线应用非常广泛，国际标准规定的5类双绞线的频率带宽是100MHz，在这样的带宽上可以实现100M的快速以太网和155M的ATM传输。

目前 EIA/TIA为双绞线电缆定义了五种不同质量的型号。

计算机网络综合布线使用第三、四、五类。

这五种型号如下：1、第一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。

双绞线制作方法、接法、线序、标准及型号分类

双绞线的制作方法
步骤7：压线。在最后一步压线之前，此时可以从水晶头的顶部检查，看看是否每一组线缆都紧紧地顶在水晶头的末端。确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内，施力之后听到一声轻外面的针脚全部压入水晶并头内，而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上。
双绞线的标准及型号分类
双绞线的标准及型号分类
据有无屏蔽层，双绞线分为屏蔽双绞线（Shielded Twisted Pair，STP）与非屏蔽双绞线（Unshielded Twisted Pair，UTP）。屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层。屏蔽双绞线分为STP和FTP（Foil Twisted-Pair），STP指每条线都有各自的屏蔽层，而FTP只在整个电缆有屏蔽装置，并且两端都正确接地时才起作用。所以要求整个系统屏蔽器件，包括电缆、信息点、水晶头和配线架等，同时建筑物需要有良好的接地系统。屏蔽层可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。非屏蔽双绞线（UnshieldedTwisted Pair，缩写UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中。非屏蔽双绞线电缆具有以下优点： 1.无屏蔽外套，直径小，节省所占用的空间，成本低。 2.重量轻，易弯曲，易安装。 3.将串扰减至最小或加以消除。 4.具有阻燃性。 5.具有独立性和灵活性，适用于结构化综合布线。
双绞线的制作方法
步骤3：剥除外皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。步骤4：把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路过多的缠绕和重叠。把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，应该把线缆尽量扯直并保持线缆平扁。把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。步骤5：把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利用压线钳的剪线刀口把线缆项部裁剪整齐。

双绞线的制作过程

双绞线的制作过程一、双绞线双绞线是由相互绝缘并缠绕在一起的细芯铜导线对组成，通常由两对或更多对这样缠绕在一起的导线组成，依靠相互缠绕（双绞）作用，来消除或减少电磁干扰（EMI）和射频干扰（RFI）。

根据是否有屏蔽层，双绞线可分为屏蔽型双绞线(STP)和非屏蔽型双绞线(UTP)。

1、屏蔽双绞线屏蔽双绞线是由成对的绝缘实心电缆组成，在实心电缆上包围着一层用金属丝编织的屏蔽层。

屏蔽层减少了由RFI和EMI引起的对通信信号的干扰。

2、非屏蔽双绞线非屏蔽双绞线(UTP)，就是平时所用的网线，由于其价格相对便宜且易于安装，是局域网组网布线中使用最多的网络电缆。

UTP由位于绝缘保护层内的成对的电缆线组成，在缠绕在一起的绝缘电线和电缆外部的套之间并没有屏蔽。

3、双绞线的制作材料及工具⑴线缆AMP NETCONNECT为线缆生产厂商表识；CATEGORY 5e CABLE表示该双绞线属于CAT E5类，即超5类线材；E13804 1300为电缆产品型号；24 AWG说明双绞线是由24 AWG直径的线芯构成，铜电缆的直径通常用AWG单位来衡量，通常AWG数值越小，电线直径越大，常见的有22/24/26等；CM(UL) CMG/MPG（UL）说明线材属于通信通用电缆，⑵ RJ-45接口RJ45接口采用透明塑料材料制作，由于其外观晶莹透亮，常被称为“水晶头”。

RJ45接口具有8个铜制引脚，在没有完成压制前，引脚凸出于接口，引脚的下方是悬空的，有两到三个尖锐的突起。

在压制线材时，引脚向下移动，尖锐部分直接穿透双绞线铜芯外的绝缘塑料层与线芯接触，很方便的实现接口与线材的连通。

⑶压线钳压线钳规格型号很多，分别适用于不同类型接口与电缆的连接，通常用X P Y C的方式来表示（其中X、Y为数字），P表示接口的槽位（Position）数量，常见的有8P、4P和6P，分别表示接口有8个、4个和6个引脚凹槽；C表示接口引脚连接铜片（Contact）的数量。

网线UTP_CAT5、UTP_CAT5e、UTP_cat6产品简介

此类线的标准布线长为90m，一般采用T568A或T568B方式安装。

双绞线的种类、选择、制作工具3类~5类UTP是网线的类别，现在5类UTP双绞线肯定是最流行的，能适应10/100M的以太网接口。

对网线的一种分类，3类的没有5类的好，3类一般是10Mbps的传输速率，5类可以到100-1000M，当然比这些好的网线还有超5类，6类，7类。

一般情况下用的都是5类超五类。

3类、4类线目前在市场上几乎没有了，如果有，也不是以3类或4类线出现，而是假以5类，甚至超5类线出售，这是目前假5类线最多的一种。

目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。

AMP六类系统提供了200MHz的带宽。

不仅如此，它在综合布线系统中还提供了一整套的完整方案，包括网线制作和布线工具。

西蒙SYSTEM 6系统的频率带宽超过250MHz。

（3）朗讯（Lucent）：这一品牌在中、小型企业中较少见到，但这并不是说它就缺乏技术实力，相反它在高端网络组建中是经常可见其身影的。

6类非屏蔽双绞线绞距标准

6类非屏蔽双绞线绞距标准
在电气和电子工程中，非屏蔽双绞线（UTP）是一种常见的有线通信线缆，广泛应用于局域网（LAN）和广域网（WAN）等网络建设中。

绞距是指在线缆的绞合过程中，相邻两层之间的距离。

对于非屏蔽双绞线，绞距的标准是确保线缆的电气性能和机械性能的关键因素之一。

根据线缆的规格和用途，6类非屏蔽双绞线的绞距标准有所不同。

一般来说，6类UTP的绞距标准为13.8毫米至18.0毫米，这是基于线缆的直径和线规来确定的。

绞距过小可能导致线缆的电气性能下降，而绞距过大则可能影响线缆的机械性能。

在实际应用中，为了确保线缆的性能和质量，应该选择符合绞距标准的6类UTP。

此外，还应考虑线缆的阻抗、衰减、串扰等电气性能参数，以及线缆的弯曲半径、拉力等机械性能参数。

总之，了解和掌握6类非屏蔽双绞线的绞距标准对于线缆的选择和使用非常重要。

在实际应用中，应该根据具体需求和环境条件选择符合标准的6类UTP，以确保网络传输的质量和稳定性。

1。

实验1 双绞线制作

答:控制台与 R2 的线缆用全反线缆，行政部与 HUB1 以及市场部与 Switch2 用直通线缆，HUB1 和 R2 以及 switch1 和 R2 用直通线缆，switch1 和 switch2 若电缆两端连接的端口同时被标记上 X，或者都未标明 X 时，则用交叉线缆。
4．在有些 Hub 上，会提供一个被称为级连口（UPLINK）的端口。相应的，在 Hub 与 Hub 的连接中，就会存在三种不同的连接方法：第一种是一个 Hub 的级连口与另一个 Hub 的普通端口相连（如图 3a 所示）；第二种是一个 Hub 的普通端口与另一个 Hub 的普通端口相连（如图 3b 所示）第三种是一个 Hub 的级连口与另一个 Hub 的级连口相连（如图 3c 所示）。请问这三种情况下，应该分别选择哪一种类型的 UTP 线缆进行 HUB 的互连？
二、实验内容、要求和环境：
认识 UTP 线缆和 RJ-45 连接器，使用剥线钳、压线钳等工具进行直连线或交叉线的制作，最后使用测试仪对制作的线缆进行测试。
表 1 网络线缆制作基本技能的任务分解
内容分解观察并认识 UTP 线缆及连接器直连线或交叉线的制作测试
任务描述观察对象包括：UTP 线缆的组成，四对线的颜色，RJ-45 形状、结构组成使用相应的制作工具制作一条直连线或交叉线使用线缆测试仪对所制作的 UTP 线缆进行测试，并理解测试参数的含义
R2
R1 1号楼
R3 3号楼
图 4 某企业拓扑结构图
实验成绩：
教师：
年月日
三、实验结果与分析：
实验结果：
使用线缆测试仪对所制作的 UTP 线缆进行测试时，7、8、5 号不导通，其他导通。
实验分析：
1. 压线时没有均匀缓慢用力，使探针没有完全刺破双绞线芯线，造成探针与芯线接触不良； 2. 在将捋平的线剪齐过程中，切斜了或者有一些没有完全切断，导致剪出的线没有齐； 3. 在排列并捋平线过程中，没有将线捋平，导到 RJ-45 连接器中的线缆如果过长的话，塑料外护套只有一小部分分插入连接器

屏蔽线缆的原理

屏蔽线缆的原理屏蔽布线系统源于欧洲，它是在普通非屏蔽布线系统的外面加上金属屏蔽层，利用金属屏蔽层的反射、吸收及趋肤效应实现防止电磁干扰及电磁辐射的功能，屏蔽系统综合利用了双绞线的平衡原理及屏蔽层的屏蔽作用，因而具有非常好的电磁兼容（EMC）特性。

电磁兼容（EMC）是指电子设备或网络系统具有一定的抵抗电磁干扰的能力，同时不能产生过量的电磁辐射。

也就是说，要求该设备或网络系统能够在比较恶劣的电磁环境中正常工作，同时又不能辐射过量的电磁波干扰周围其它设备及网络的正常工作。

U/UTP(非屏蔽)电缆的平衡特性并不只取决于部件本身的质量（如绞对），而会受到周围环境的影响。

因为U/UTP（非屏蔽）周围的金属、隐蔽的“地”、施工中的牵拉、弯曲等等情况都会破坏其平衡特性，从而降低EMC性能。

所以，要获得持久不变的平衡特性，只有一个解决方案：在所有芯线外加多一层铝箔进行接地。

铝箔为脆弱的双绞芯线增加了保护，同时为U/UTP（非屏蔽）电缆人为的创造了一个平衡环境。

从而形成我们现在所说的屏蔽线缆。

屏蔽电缆的屏蔽原理不同于双绞的平衡抵消原理，屏蔽电缆是在四对双绞线的外面加多一层或两层铝箔，利用金属对电磁波的反射、吸收和趋肤效应原理（所谓趋肤效应是指电流在导体截面的分布随频率的升高而趋于导体表面分布，频率越高，趋肤深度越小，即频率越高，电磁波的穿透能力越弱），有效的防止外部电磁干扰进入电缆，同时也阻止内部信号辐射出去，干扰其它设备的工作。

实验表明，频率超过5MHz的电磁波只能透过38μm厚的铝箔。

如果让屏蔽层的厚度超过38μm，就使能够透过屏蔽层进入电缆内部的电磁干扰的频率主要在5MHz以下。

而对于5MHz以下的低频干扰可应用双绞线的平衡原理有效的抵消。

根据布线最早的定义，分为非屏蔽线缆-UTP和屏蔽线缆-STP两种。

后来随着技术的发展和各家不同的工艺，衍生出了很多不同屏蔽的种类1．F/UTP Foil Screened Cable 单层的铝箔屏蔽结构2．Foil and Braid Screened Cable 铝箔和铜质编织网双层屏蔽结构a) SF/UTP 铝箔和铜质编织网同时包裹在四对线的外层b) S/FTP (PIMF) 线对单对铝箔屏蔽加上包裹在四对线的外层的铜质编织网PIMF = Pair in Metal Foil屏蔽电缆抵抗外界干扰主要体现在：信号传输的完整性可以通过屏蔽系统得到一定的保证。

实验一非屏蔽双绞线的制作与连接

实验一非屏蔽双绞线的制作与连接一、实训目标1．掌握非屏蔽双绞线（UTP）与RJ-45连接器的连接方法；2．掌握T568A、T568B标准规定的线序排列顺序；3．掌握UTP直通电缆与交叉电缆的制作与其使用条件；4．掌握电缆测试的简单方法（简易电缆测试仪的使用）。

二、实训内容1．在非屏蔽双绞线上压制RJ-45接头；2．制作UTP的直通电缆和交叉电缆并测试其连通性；3．使用直通电缆连接计算机与集线器，使用交叉电缆直接连接两台计算机。

三、基础知识1．UTP线对一根UTP电缆包含4对导线，其中每对导线绞合在一起以消除来自其他导线和设备的电磁干扰。

由于一对导线内传送的是同一个信号，因此可以将此线对看做是单根导体。

所有8根导线实际上是完全一样的，唯一不同的是每对导线的绞合度及其绝缘层的颜色。

每个线对的颜色，其中一根为单色，另一根为白色间以同颜色条纹。

TIA/EIA布线标准给每个线对都分配了编号，具体如下：线对1：蓝色和蓝白线对2：橙色和橙白线对3：绿色和绿白线对4：棕色和棕白图9-1 水晶头2．RJ-45连接器UTP电缆两端用RJ-45插拔式连接器端接，RJ-45连接器俗称“水晶头”，RJ-45连接器如图9-1所示。

RJ-45连接器与电话上使用的RJ-11连接器很相似，但RJ-45较大，因为它有8个引脚，对应UTP网线的8根导线。

每根导线都被分配了一个特定的插针位置。

3．两类UTP电缆基于UTP的局域网使用两类可移动的电缆：直通电缆和交叉电缆。

（1）直通电缆直通电缆较简单，是我们在连接网络时最常用的线缆类型，它将一台计算机连接到集线器或交换机等网络设备。

由于这些连网设备内置了交叉转接功能，直通电缆就不必再交叉。

如图9-2所示。

因此，直通电缆两端的连接器使用相同的引脚输出排列。

图9-2 直通电缆（2）交叉电缆交叉电缆直接连接两台计算机。

这样，用一定长度的UTP电缆，可构成世界上最简单的总线网络。

这在大多数局域网中是不常用的，但对于一个小型的家庭/办公室网络或者两台计算机之间的临时连接很有用。

四对UTP(非屏蔽双绞线)电缆

DATATWIS 5E - 1583A1583AI. 描述四对UTP（非屏蔽双绞线）电缆，24AWG实心裸铜线，聚烯烃绝缘，带撕裂绳，柔性PVC护套。

护套每两英尺有一个标志。

II. 应用支持当前增强型的5类应用，比如10 Base T、100 Base TX、100 Base VG AnyLan以及155 ATM。

也将支持622 ATM和千兆位以太网等未来的应用。

III. 物理特性温度范围：-20至75°C绝缘材料：聚烯烃护套材料：PVC最大可承受拉力：35lbs.最小导体外径：0.019"最小绝缘体外径：0.034"标称重量/ 1000英尺：29.0lbs.最小弯曲半径：0.5"标称直径：0.214"可适用规范：ANSI/TIA/EIA 568-B.2 Category5eISO / IEC 11801 Category 5NEMA WC - 63.1 Category 5E耐火等级与测试：UL Type CM, UL 1581C(UL) Type CM, CSA FT1IV. 颜色代码第一线对：白/ 蓝与蓝第二线对：白/ 橙与橙第三线对：白/ 绿与绿第四线对：白/ 棕与棕V. 电气特性最大工作电压：300 V RMS在1 kHz下的标称电容：15 pF / ft.标准传播速度：70%典型值代表对我们产品多次测试的平均值。

这些数据不能保证非常精确，但是为用户提供了产品典型特征的数据。

最大/最小值是必然值。

因为百通具有严格的质量控制计划，这能够使最大/最小值保持连贯一致，典型值与最大/最小值有显著区别。

0时延偏差时延@ 100 MHz 电容非平衡直流电阻@ 20°C 直流电阻非平衡0(ns/100 m) (ns /100 m) (pF/100 m) (Ohms/100 m) (%)最大值45 510 330 9.38 5典型值10 480 40 8.6 0.8上表中的数据代表离散的频率点。
