汽车车架焊接工艺分析及工装设计
汽车车架的焊接工艺设计

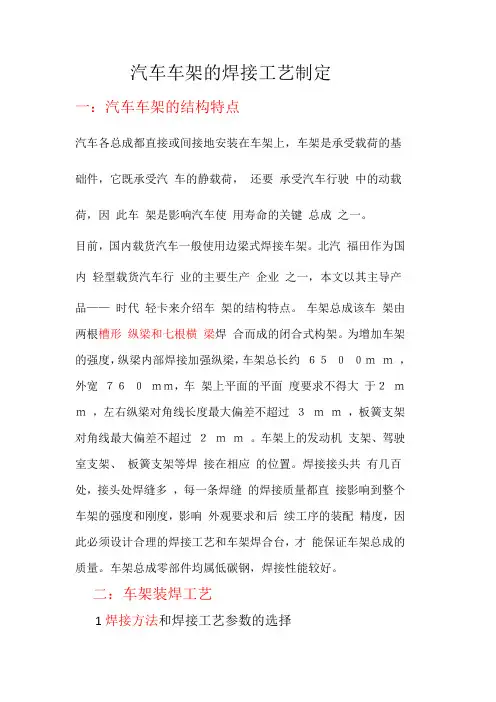

汽车车架的焊接工艺制定一：汽车车架的结构特点汽车各总成都直接或间接地安装在车架上，车架是承受载荷的基础件，它既承受汽车的静载荷，还要承受汽车行驶中的动载荷，因此车架是影响汽车使用寿命的关键总成之一。
目前，国内载货汽车一般使用边梁式焊接车架。
北汽福田作为国内轻型载货汽车行业的主要生产企业之一，本文以其主导产品——时代轻卡来介绍车架的结构特点。
车架总成该车架由两根槽形纵梁和七根横梁焊合而成的闭合式构架。
为增加车架的强度，纵梁内部焊接加强纵梁，车架总长约６５００ｍｍ，外宽７６０ｍｍ，车架上平面的平面度要求不得大于２ｍｍ，左右纵梁对角线长度最大偏差不超过３ｍｍ，板簧支架对角线最大偏差不超过２ｍｍ。
车架上的发动机支架、驾驶室支架、板簧支架等焊接在相应的位置。
焊接接头共有几百处，接头处焊缝多，每一条焊缝的焊接质量都直接影响到整个车架的强度和刚度，影响外观要求和后续工序的装配精度，因此必须设计合理的焊接工艺和车架焊合台，才能保证车架总成的质量。
车架总成零部件均属低碳钢，焊接性能较好。
二：车架装焊工艺1焊接方法和焊接工艺参数的选择由于 co2 气体保护焊成本低，生产效率高，抗锈、抗氢和抗裂纹能力强，气体保护焊，其焊接工艺参数如表所示焊机型号焊丝直径焊丝牌号焊接电流电弧电压气体流量焊接速度ＮＢＣ－３５０１．０ｍｍＨ０８Ｍｎ２ＳｉＡ１７０～２１０Ａ２２～２６Ｖ１０～１３Ｌ／ｍｉｎ５０ｃｍ／ｍｉｎ２装焊工艺流程根据车架焊接总成的结构特点，在充分考虑预防焊接变形的基础上，将焊接过程分解为先将零部件装焊成组合件，最后由若干零件及组合件装焊成焊接总成。
为矫正焊接变形，在存在变形较为严重的两个工序后增加矫形工位。
工艺流程图如图１所示。
焊纵梁加强梁纵梁焊后矫形零部件组焊车架检验车架涂装为减少焊接变形，应在焊接时进行点固焊，然后从中间向两端对称补焊，补焊完成后利用机械对焊接总成进行矫正，在变形严重时也可以用加热法进行矫正。
三：工装设计方案车架的装配过程与一般构架结构相类似，由于零件（除纵梁）尺寸不大，且分散布置，不可能分解成若干大的部件平行装配。
汽车车架焊接工艺分析及工装设计 黄伟文

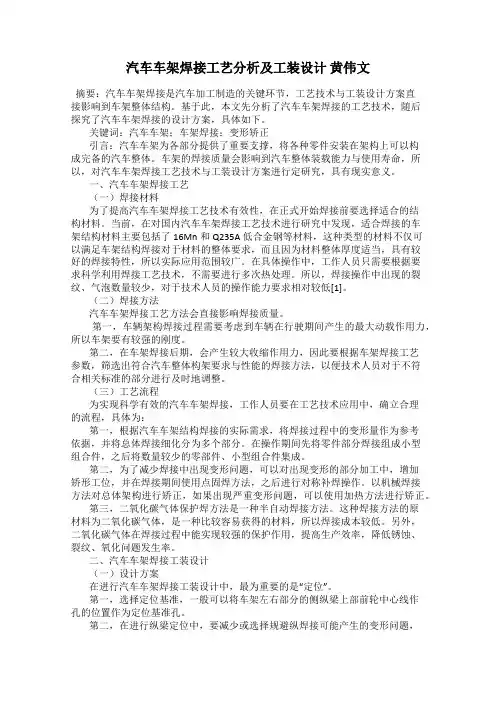

汽车车架焊接工艺分析及工装设计黄伟文摘要：汽车车架焊接是汽车加工制造的关键环节，工艺技术与工装设计方案直接影响到车架整体结构。
基于此，本文先分析了汽车车架焊接的工艺技术，随后探究了汽车车架焊接的设计方案，具体如下。
关键词：汽车车架；车架焊接；变形矫正引言：汽车车架为各部分提供了重要支撑，将各种零件安装在架构上可以构成完备的汽车整体。
车架的焊接质量会影响到汽车整体装载能力与使用寿命，所以，对汽车车架焊接工艺技术与工装设计方案进行定研究，具有现实意义。
一、汽车车架焊接工艺（一）焊接材料为了提高汽车车架焊接工艺技术有效性，在正式开始焊接前要选择适合的结构材料。
当前，在对国内汽车车架焊接工艺技术进行研究中发现，适合焊接的车架结构材料主要包括了16Mn和Q235A低合金钢等材料，这种类型的材料不仅可以满足车架结构焊接对于材料的整体要求，而且因为材料整体厚度适当，具有较好的焊接特性，所以实际应用范围较广。
在具体操作中，工作人员只需要根据要求科学利用焊接工艺技术，不需要进行多次热处理。
所以，焊接操作中出现的裂纹、气泡数量较少，对于技术人员的操作能力要求相对较低[1]。
（二）焊接方法汽车车架焊接工艺方法会直接影响焊接质量。
第一，车辆架构焊接过程需要考虑到车辆在行驶期间产生的最大动载作用力，所以车架要有较强的刚度。
第二，在车架焊接后期，会产生较大收缩作用力，因此要根据车架焊接工艺参数，筛选出符合汽车整体构架要求与性能的焊接方法，以便技术人员对于不符合相关标准的部分进行及时地调整。
（三）工艺流程为实现科学有效的汽车车架焊接，工作人员要在工艺技术应用中，确立合理的流程，具体为：第一，根据汽车车架结构焊接的实际需求，将焊接过程中的变形量作为参考依据，并将总体焊接细化分为多个部分。
在操作期间先将零件部分焊接组成小型组合件，之后将数量较少的零部件、小型组合件集成。
第二，为了减少焊接中出现变形问题，可以对出现变形的部分加工中，增加矫形工位，并在焊接期间使用点固焊方法，之后进行对称补焊操作。
汽车车身焊接工艺分析及工装设计
汽车车身焊接工艺分析及工装设计发布时间：2021-09-27T03:52:43.987Z 来源：《科学与技术》2021年15期作者：何瑞光[导读] 一辆车的灵魂在于车的整体构架，从内部的高工艺集合到外部的车身线条流畅度，堪称精妙绝伦。
但如果没有一个汽车车身，那么无论内部架构多么完美汽车也没有安全保障。
何瑞光安徽江淮汽车集团股份有限公司安徽合肥，230000摘要：一辆车的灵魂在于车的整体构架，从内部的高工艺集合到外部的车身线条流畅度，堪称精妙绝伦。
但如果没有一个汽车车身，那么无论内部架构多么完美汽车也没有安全保障。
因此汽车车身生产是汽车整个工艺流程中最为重要的核心之一。
而汽车车身的焊接工艺和工装设计则是汽车车身焊接的重要组成部分，在汽车车身的焊接中起着主导作用。
本文基于此方向对汽车车身的焊接工艺机工装设计进行着重分析，对其所包含的内容进行浅谈和分析，力求能给出良好的思路方向，为后续汽车车身的焊接提供一定的参考价值。
关键词：汽车车身焊接；工艺分析；工装设计引言：目前国民经济日益高涨，而与之一起成长的还有国内审美水平。
汽车的美观度从以往的“能用就行”到现在“能用尚且美观”，可以说汽车的美观度已成了国民购车标准之一。
而汽车车身的美观度则取决于其内部的焊接工艺和工装设计，良好的焊接工艺和工装设计能使汽车的外形流畅，线条感明显，能大幅度提升汽车车身的美感从而满足国民的购车要求。
因此日后的汽车发展应该融合更多的技术，发展更好的焊接工艺，大幅度优化汽车车身的焊接工艺分析及工装设计。
一、汽车车身焊接工艺分析及工装设计的未来趋势1.1更加灵活的焊接工艺在时代发展中科技日益强盛，汽车的车身焊接也从以往的胶溶到现在的电焊等工艺，日益精湛车身的焊接工艺。
从未来趋势出发完全可以预料汽车车身的焊接工艺必然更加灵活。
就目前的技术展望未来，汽车的车身焊接工艺有一定几率与物联网、互联网和微电子操控等新兴技术结合，从细节出发对汽车的焊接工艺进行改进，利用程序和软件等操控机械器件从而完成更微小的细节制造，焊接的方法也更加灵活有效。
汽车车架的焊接修复工艺文档_(2)

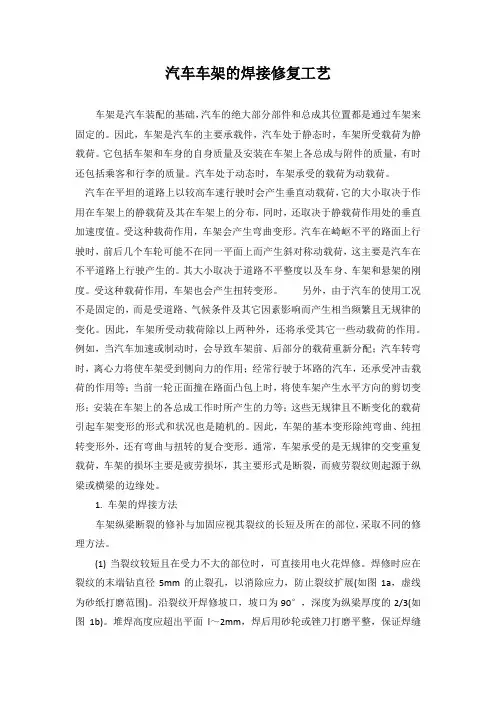

汽车车架的焊接修复工艺车架是汽车装配的基础，汽车的绝大部分部件和总成其位置都是通过车架来固定的。
因此，车架是汽车的主要承载件，汽车处于静态时，车架所受载荷为静载荷。
它包括车架和车身的自身质量及安装在车架上各总成与附件的质量，有时还包括乘客和行李的质量。
汽车处于动态时，车架承受的载荷为动载荷。
汽车在平坦的道路上以较高车速行驶时会产生垂直动载荷，它的大小取决于作用在车架上的静载荷及其在车架上的分布，同时，还取决于静载荷作用处的垂直加速度值。
受这种载荷作用，车架会产生弯曲变形。
汽车在崎岖不平的路面上行驶时，前后几个车轮可能不在同一平面上而产生斜对称动载荷，这主要是汽车在不平道路上行驶产生的。
其大小取决于道路不平整度以及车身、车架和悬架的刚度。
受这种载荷作用，车架也会产生扭转变形。
另外，由于汽车的使用工况不是固定的，而是受道路、气候条件及其它因素影响而产生相当频繁且无规律的变化。
因此，车架所受动载荷除以上两种外，还将承受其它一些动载荷的作用。
例如，当汽车加速或制动时，会导致车架前、后部分的载荷重新分配；汽车转弯时，离心力将使车架受到侧向力的作用；经常行驶于坏路的汽车，还承受冲击载荷的作用等；当前一轮正面撞在路面凸包上时，将使车架产生水平方向的剪切变形；安装在车架上的各总成工作时所产生的力等；这些无规律且不断变化的载荷引起车架变形的形式和状况也是随机的。
因此，车架的基本变形除纯弯曲、纯扭转变形外，还有弯曲与扭转的复合变形。
通常，车架承受的是无规律的交变重复载荷，车架的损坏主要是疲劳损坏，其主要形式是断裂，而疲劳裂纹则起源于纵梁或横梁的边缘处。
1. 车架的焊接方法车架纵梁断裂的修补与加固应视其裂纹的长短及所在的部位，采取不同的修理方法。
(1)当裂纹较短且在受力不大的部位时，可直接用电火花焊修。
焊修时应在裂纹的末端钻直径5mm的止裂孔，以消除应力，防止裂纹扩展(如图1a，虚线为砂纸打磨范围)。
沿裂纹开焊修坡口，坡口为90°，深度为纵梁厚度的2/3(如图1b)。
汽车车架焊接工艺分析及工装设计
汽车车架焊接工艺分析及工装设计汽车车架是汽车的重要组成部分，它对于汽车的安全性和稳定性有着非常重要的作用。
而车架的制作需要采用焊接工艺，而且需要设计专门的工装来保证焊接质量和效率。
本文将对汽车车架焊接工艺进行分析，并提出相应的工装设计方案。
一、汽车车架焊接工艺分析汽车车架一般采用焊接的工艺进行制作，主要包括点焊、气体保护焊和激光焊等方式。
在焊接工艺中，需要考虑的因素有很多，包括焊接材料、焊接设备、焊接工艺参数等。
在汽车车架的焊接过程中，需要考虑以下几个方面的问题：1. 焊接材料选择汽车车架需要承受汽车的整车质量以及道路的各种振动和冲击，所以车架的焊接材料需要具有较高的强度和韧性。
一般来说，汽车车架的焊接材料主要是各种合金钢，如Q235、Q345等。
这些材料具有较高的强度和韧性，非常适合作为车架的焊接材料。
2. 焊接设备选择汽车车架的焊接设备一般选择电弧焊和激光焊等设备。
电弧焊是一种传统的焊接方式，成本低，操作简单，适合进行大面积的焊接作业。
而激光焊则是一种高精度的焊接方式，适合进行车架的精细焊接，可以提高焊接质量和效率。
3. 焊接工艺参数在汽车车架的焊接过程中，需要根据不同的焊接材料和焊接设备，确定合适的焊接工艺参数，包括焊接电流、焊接电压、焊接速度等。
这些参数直接影响着焊接质量和效率，需要进行合理的设置和调整。
4. 焊接质量控制汽车车架的焊接质量需要严格控制，主要包括焊缝的质量、焊接变形、焊接残余应力等。
为了保证焊接质量，需要采用适当的检测手段，如X射线检测、超声波检测等，及时发现和排除焊接缺陷。
二、汽车车架焊接工装设计汽车车架的焊接需要借助专门设计的工装来保证焊接质量和效率。
汽车车架焊接工装的设计需要考虑以下几个方面的问题：1. 工装结构设计汽车车架焊接工装的设计需要充分考虑车架的形状和结构，采用合适的夹具和模具来固定和支撑车架，在焊接过程中保证车架的稳定性和一致性。
工装的结构设计还需要考虑操作方便、维修方便等因素。
汽车车架焊接工艺和工装设计分析

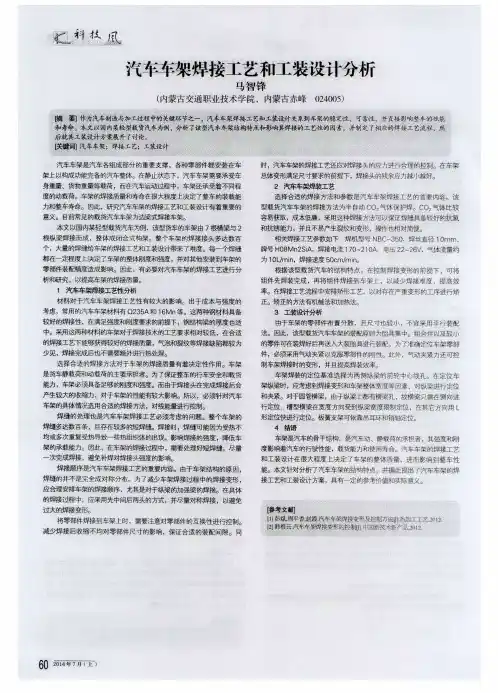

马智 锋
（ 内蒙古交通职业技术学院 ，内蒙古赤峰 ０ ２ ４ ０ ０ ５ ）
【 ｝ 商要 】 作为 汽车 制造与 加工过程中 的关 键 环节之 ・， 汽车 车架焊接工艺 乖 ， 工 装 设计关系 到 车架的 稳定 性、 可靠 性， 并 直接影响 整车的 性能
１ 汽车车架焊接工艺性分析 材料对于汽车车架焊接工艺性有较大的影响。 出于成本与强度的 考虑 ， 常用的汽车车架材料有 Ｑ ２ ３ ５ Ａ和 １ ６ Ｍｎ 等 。这两种钢材 料具备 较好的焊接性 ， 在满足强度和刚度要求的前提下，钢结构梁的厚度也适
中。采用这两种材料的车架对于焊接技术的工艺要 求相对较低 ，在合适
本文以国内某轻型载筋 气 车为例 ，该型货车的车架由 ７ 根横梁与 ２
根纵梁焊接而成 ，整体成 闭合式构架 。整个车架的焊接接头 多达 数百 个， 大量的焊缝给车架的焊接工艺和工装设计带来了难度。每一个焊缝 都在一定程度上决定了车架的整体刚度和强宦，并对其他安装到车架的
零部件装配精度造成影响。因此 ， 有必要 气 车车架的焊接工艺进行分
和寿命。本文以国内某轻型载货汽车为例 ，分析 了 该型汽车车架结构特点和影响其焊接的工艺性 的因素 ，并制定 了 相 应的焊接工艺流程 ，然 后就其工装设计方案展 开了 讨论。 茑 惑司 １ 汽车车架； 焊接工艺；工装设计
汽车车架是汽车各组成部 分的重要支撑 ， 各种零部件都安装在车
架上以构成功能完备的汽车整体。在静止状态下，汽车车架需要承 受车 身重量、货物重量等载荷 ，而在汽车运动过程中，车架还承 受着不同程 度的动载荷。车架的焊接质量平 ｎ 寿命在很大程度上决定了整车的装载能 力和整车寿命。因此 ， 研究汽车车架的焊接工艺和工装设计有着重要的 意义。 目 前常见的载货汽车车架为边梁式焊接车架。 时， 汽车车架的焊接工艺还应对焊接头的应力进行合理的控制。在车架
汽车车身焊接工艺分析及工装设计
汽车车身焊接工艺分析及工装设计一、引言汽车作为交通工具的重要组成部件，其车身需要经过多道工艺流程才能完成。
车身焊接是车身制造的重要环节之一。
汽车车身由多个部件焊接而成，因此车身焊接工艺的质量和效率对汽车整体质量和生产效率有着重要影响。
本文将从汽车车身焊接工艺分析和工装设计两个方面展开讨论。
二、汽车车身焊接工艺分析1. 车身焊接工艺流程汽车车身焊接工艺是将各车身部件在流水线上进行组合、定位并进行焊接，形成车身整体的过程。
车身焊接工艺采用的常见焊接方式有点焊、缝焊、搭接焊等。
焊接过程需要考虑各个部件的定位和夹持，以确保焊接位置准确、焊缝质量良好。
2. 焊接工艺中的质量控制汽车车身焊接工艺中的质量控制关键在于焊接位置的准确性和焊接质量的稳定性。
焊接时需要控制焊接参数如焊接电流、焊接速度等，以便保证焊接质量。
还需要考虑焊接环境的洁净度，以免引入杂质对焊接质量造成影响。
3. 材料选择和焊接工艺在汽车车身焊接工艺中，选择合适的焊接材料和焊接工艺是至关重要的。
车身部件所使用的材料需要考虑其强度、腐蚀性及焊接性等因素。
根据不同的焊接部位和要求，选取合适的焊接方法和焊接工艺，以确保焊接质量。
4. 焊接工艺的自动化随着科技的不断发展，汽车车身焊接工艺也在不断向自动化发展。
自动化焊接机器人的应用，使得焊接工艺更加精确、效率更高。
自动化焊接还可以减少人工操作，降低人为因素对焊接质量带来的影响。
1. 工装设计的作用汽车车身焊接工装设计是为了在焊接过程中提供定位、夹持和辅助焊接等功能的设备。
良好的工装设计可以提高焊接位置的精度和稳定性，增加工艺的灵活性，提高焊接效率，减少生产成本。
汽车车身焊接工装设计需要遵循一些原则，如：确保焊接部位的精度、保证焊接位置的稳定性、提高生产效率、减少人为因素对焊接质量的影响等。
还需要适应不同车型的生产需求，保证工装的通用性和灵活性。
汽车车身焊接工装设计的关键技术在于定位夹具和焊接夹具的设计。
汽车车架焊接工艺和工装设计研究
汽车车架焊接工艺和工装设计研究摘要：在车架焊接和工装设计时，应从焊接定位、车辆纵梁定位、横梁定位等方面考虑到车辆的使用和性能需求；从板簧支架的位置等几个角度，对车架工艺进行了分析。
在焊接和工装设计方面，采用合理的工作方式，既能保证车辆的安全性能，又能改善使用者的使用感受。
在工作中，员工要有足够的责任感，并严格遵守施工规程来完成工装的设计。
减少焊接时产生的变形，提高车架的总体性能和基础车架的质量。
关键词：汽车车架；焊接工艺；工装设计车架是车辆各个部件的主要支撑点，其结构形式多样，装配在车架上，形成完整的车身结构。
在静态条件下，车架要承受车辆的重量、货物的重量，以及车辆在行驶时所承受的各种动载。
车架的焊接质量与使用寿命直接影响到车辆的承载能力和使用寿命。
因此，对车架的焊接技术及工装的设计进行深入的研究具有十分重要的现实意义。
目前常用的货车车架是采用侧梁焊接框架。
以国内轻型货车为例，采用7个横梁和2个纵梁进行焊接，形成一个封闭结构。
由于车架上有上百个焊接接头，这些焊条的数量极大地影响着车架的焊接技术和工装的设计。
各焊接点在某种程度上决定了框架的整体刚性和强度，同时也会影响到其它装配到框架上的零件的装配精度。
为了改善车架的焊接质量，对车架的焊接工艺进行分析和研究是非常有意义的。
1汽车车架焊接工艺车架的焊接工艺和工装设计是影响车体稳定性和可靠性的关键因素。
对汽车焊接过程进行分析，以提高汽车的使用寿命。
焊接技术和工装设计是我国汽车工业发展的重要环节，必须在不断地进行创新，以便为我国的工业生产做出自己的贡献。
车架是车辆装配时的承载力部件，它是车辆在静止状态下的承载力。
汽车在行驶时，车架承受着更大的动力负荷。
因此，改进汽车的焊接技术和工装设计，可以有效地提高汽车的运输效率。
1.1汽车车架焊接前期分析车架是车辆最重要的承载构件，承载着车辆的绝大部分重量，其作用与人类的骨骼相似，如果没有一个完整的骨架体系；无法进行正常的锻炼和生活。
汽车车身焊接工艺分析及工装设计
汽车车身焊接工艺分析及工装设计随着汽车工业的发展，汽车车身焊接工艺在整个汽车生产过程中扮演着至关重要的角色。
汽车车身焊接工艺的精准和高效直接影响着汽车的质量和生产效率。
本文将针对汽车车身焊接工艺进行分析，并结合工装设计，探讨如何优化汽车车身焊接工艺，提高汽车生产的效率和质量。
一、汽车车身焊接工艺分析汽车车身焊接工艺是指将汽车车身的各个部件通过焊接工艺固定在一起的过程。
汽车车身焊接工艺主要包括点焊、线焊和激光焊等多种方式。
点焊是最常用的方式，通过在两个金属表面施加高电流，使金属处于熔化状态，然后迅速冷却成型。
线焊则是通过焊丝进行延伸焊接，激光焊则是利用激光进行高温熔化焊接。
不同的焊接方式适用于不同的车身部件，根据车身的结构和设计要求选择合适的焊接方式对于整个车身的质量至关重要。
在汽车车身焊接工艺中，焊接工艺参数的控制和调整是至关重要的。
焊接电流、焊接时间、焊接速度等参数的设定直接关系到焊接质量。
如果这些参数设定不合理，很容易导致焊缝品质不合格，甚至焊接过程中金属的变形和残留应力，进而影响到整个车身的稳定性和安全性。
对于焊接工艺参数的准确控制和调整是汽车车身焊接工艺中的重中之重。
为了提高汽车车身焊接工艺的效率和质量，需要从以下几个方面进行优化。
1. 焊接设备的更新与优化随着科技的不断发展，现代化的焊接设备能够更精准地控制焊接工艺参数，并且具有更高的自动化程度。
更新和优化焊接设备可以提高焊接的稳定性和一致性，减少焊接过程中的人为干扰，从而提高焊接质量。
2. 焊接材料的优化选择选择合适的焊接材料非常重要，不同的焊接材料对于焊接工艺的影响是不同的。
通过对焊接材料的精准选择，可以提高焊接质量，降低焊接变形，减少焊接残余应力。
3. 焊接工艺参数的精准控制通过对焊接工艺参数进行精准的控制和调整，可以保证焊接质量的稳定和一致。
尤其是在大规模汽车生产中，对焊接工艺参数的精准控制是至关重要的。
4. 自动化技术的应用利用自动化技术，实现焊接工艺的全自动化生产，可以提高焊接效率和一致性，降低人为干扰对焊接质量的影响。
汽车车身焊接工艺分析及工装设计
汽车车身焊接工艺分析及工装设计汽车车身焊接工艺是指通过焊接方法来将汽车的各个构件焊接成为整体车身，是汽车生产的重要环节。
汽车车身的焊接工艺，需要从车身结构、焊接接头、材料特性、成型工艺等多方面来进行分析。
1.1 车身结构汽车车身结构设计通常包括前、中、后三大部分。
其中，前部主要包括前轮、引擎舱、冷却系统、排放系统等；中部主要包括底盘、车门、车窗等；后部则是后轮、行李箱、车灯等。
不同部位的结构特点不同，因此焊接工艺应根据车身结构的特点进行设计。
1.2 焊接接头汽车车身的焊接接头种类繁多，包括折边接头、T型接头、角接头、对接接头、矩形接头等。
不同接头对焊接工艺的要求也不同，例如矩形接头在焊接时需要预先放置支撑物，以保证焊接质量；而折边接头需要进行切边和切角等加工工序，以保证接头质量和焊接强度。
1.3 材料特性汽车车身的材料包括钢板、铝合金等。
不同材料的特性也不同，钢板具有良好的焊接性、可塑性和强度，铝合金则具有轻量、高强度等特点。
因此，在选用材料时应根据车身结构和使用环境等因素进行综合考虑，从而保证焊接质量和车身强度。
1.4 成型工艺汽车车身的成型工艺涉及冲压、剪切、翻边等多个工序。
在进行焊接接头时，需注意成型工艺对焊接接头的影响。
例如在冲压过程中，可能会导致金属板表面上出现压痕，从而影响焊接接头的质量。
因此，在焊接工艺中应充分考虑成型工艺和焊接接头之间的关系。
2. 工装设计工装是指在生产过程中用于夹持、定位、支撑等作用的各种装置和设备。
在汽车车身的焊接工艺中，工装的设计和使用十分重要。
以下是针对汽车车身焊接工艺的工装设计要点。
夹具是用于夹持车身构件的设备，主要功能是固定工件，以保证焊接质量。
夹具设计应根据车身结构、材料特性和焊接工艺进行综合考虑与设计。
例如，在对车门进行焊接时，灵活的夹具可以有效协助焊接工作。
定位器是用于确定工件位置的设备，定位器的精度和可调性对于车身结构和焊接质量影响很大。
定位器在设计时应充分考虑车身焊接工艺中的定位特点，以便实现高效、准确的定位操作。
车架的焊接工艺与技术要点
车架的焊接工艺与技术要点车架是汽车的重要组成部分，它的焊接工艺与技术对于整个车身的牢固性和稳定性有着至关重要的影响。
正确的焊接工艺与技术能够提高车架的强度、耐久度和安全性，使汽车在运行过程中更加稳定可靠。
本文将介绍车架焊接的工艺要点以及使用的技术。
1. 车架焊接工艺要点（1）选择合适的焊接方法：车架焊接主要采用气体保护焊、电弧焊和激光焊等方法。
在选择焊接方法时需考虑车架的材料和形状，并根据实际情况选择最合适的焊接方法。
（2）合理的焊接顺序：在车架焊接过程中，要合理安排焊接顺序，先焊接刚性部位，再焊接强度要求较低的部位，最后焊接易变形的部位。
这样可以最大程度地减少因焊接引起的形变问题。
（3）控制焊接参数：焊接参数包括焊接电流、电压、速度和温度等。
在焊接过程中，应根据焊接材料和厚度，精确控制焊接参数，确保焊缝的质量和强度。
（4）保证焊缝的质量：焊接过程中，应采用适当的焊接材料和填充物，确保焊缝的质量达到标准要求。
焊接接头应具备足够的强度和密封性，以保证车身在行驶中的稳定性和安全性。
2. 常用的焊接技术（1）气体保护焊：气体保护焊是一种常用的焊接技术，它通过在焊接区域注入保护气体，防止焊接过程中的氧化和污染。
常见的气体保护焊有氩弧焊和氩气保护焊。
这种焊接技术适用于焊接不锈钢、铝合金和钛合金等材料，具有焊缝质量好、成型美观等优点。
（2）电弧焊：电弧焊是一种常见的焊接技术，它利用电弧的高温作用将焊条与焊件熔化，并形成焊缝。
电弧焊分为手工电弧焊、气体保护电弧焊和直流电弧焊等多种形式。
这种焊接技术适用于焊接普通碳钢和合金钢等材料，具有成本低、适用范围广等优势。
（3）激光焊：激光焊是一种高能量密度的焊接技术，它利用激光束的热效应将焊接材料熔化并连接在一起。
激光焊具有速度快、热影响区小等优点，适用于焊接薄板、复杂形状和高强度材料，如汽车车架等。
3. 车架焊接的技术要求和挑战（1）焊接质量要求高：车架是汽车的重要结构部件，对焊接质量的要求较高。
汽车车架焊接工艺分析及工装设计
５防止焊接变形 的方法 焊接过程 中 ， 容 易产生 大量 的热 ， 这些 热容易 产生焊 接变彤 ， 另外 ， 在 每一 步操作
而时代轻 卡作 为其主导产 品 ， 自 然 有特殊和 生产效 率高 ， 抗锈 、 抗氢 和抗 裂纹能力强 ， 焊 过程中 ， 每个部件相互交错也 是导致变形 的 值得学习 的地方 。 主要分析 的是它 的结构特 后 不清渣 ， 变形小 ， 易操作 ， 适 于全位 置焊 ， 重要原 因 。分析 了上 面产生 变形 的量大原 点 。其 中七根横 梁和两根槽 型纵梁 ， 是 由它 因此焊接 方法 采用半 自动二 氧化碳气 体保 因 ， 可以采取 以下措施防止变形 ： ５ ． １ 采用快速推拉夹具的方法 们焊接而成 的该车架的闭合式架构。 为增加 护焊 ， 其 焊接工 艺参数 如下所 示 ： 车架 焊接 车架 的强 度 ， 纵梁 内部焊 接加 强纵梁 ， 车架 Ｔ艺参 数 ： 焊机 型号 Ｎ Ｂ Ｃ 一 ３ ５ ０ ； 焊 丝 直径 ： 总长 约 ６ ５ ０ ０ 毫米 ， 外宽 ７ ６ ０ 毫米 ， 车架上平 １ ． ０ ａ ｒ ｍ ； 焊 丝牌 号 ： Ｈ ０ ８ Ｍ ｎ ２ Ｓ １ Ａ ； 焊接 电流 ： 面 的平 面度要求不得大 于 ２ 毫米 ， 左右纵梁 对角线 长度最大偏差不 超过 ３ 毫米 ， 板簧支 架对 角线最大偏差不超过 ２ 毫米 。车架上 的 发 动机支 架 、 驾驶 室支 架 、 板簧 支架 等焊接 在相 应的位置 。焊接接 头共有几百处 ， 接头 采用快速推拉夹具将车架前 、 后段槽钢 靠近和脱离定位。 ５ － ２采用丝杠紧 固车架大梁 １ ７ ０ － ２ １ ０ Ａ ； 电弧电压 ： ２ ２ — ２ ６ Ｖ ； 气 体流量 ： １ ０ — １ ３ Ｕ ｍ ｉ ｎ ； 焊接速度 ： ５ ０ ｃ ｍ ／ ｍ ｉ ｎ 。 车辆大 梁在胎 具 内的定 位不 仅仅是 要 ３ ． ２装焊Ｔ 艺流程 用定位块定位 ， 还需要 由丝杠制作 的夹具将 根据车架焊接组成 的结构特点 ， 在 充分 型钢压住 ， 使得它靠近定位块 的一侧 。 考虑预防焊接变形 的基 础上 ， 将焊接过程分 ５ ． ３反变形 解为先将零部件装焊成 组合件 ， 最后 由若 干 反变 形的方 法之一 是采用 ５ 毫米 的＿ 【
汽车车身焊接工艺分析及工装设计
汽车车身焊接工艺分析及工装设计1. 引言1.1 研究背景汽车车身是汽车的重要组成部分，其焊接工艺直接影响着汽车的质量和性能。
随着汽车工业的发展，汽车车身焊接工艺也在不断进步和完善。
目前汽车车身焊接工艺仍存在一些问题和挑战，如焊缝质量不稳定、工艺参数调整困难等。
为了解决这些问题，必须深入分析汽车车身焊接工艺的特点和优化方法，同时设计适合的工装来提高焊接质量和效率。
本研究将对汽车车身焊接工艺进行深入分析，并尝试提出一些优化方案，同时结合工装设计和质量控制手段，力求提升汽车车身焊接工艺的水平和质量。
通过对汽车车身焊接工艺的研究，不仅可以提高汽车生产效率和品质，还可以推动汽车制造业的技术创新和发展。
本研究具有重要的理论和实践意义，有助于推动汽车车身焊接工艺的进一步完善和提高。
1.2 研究意义汽车车身焊接工艺在汽车制造中起着至关重要的作用，对汽车的结构强度、安全性和外观质量都有着决定性的影响。
研究汽车车身焊接工艺的意义主要体现在以下几个方面：1. 提高焊接质量：汽车车身焊接工艺的研究可以帮助提高焊接质量，确保焊接部位的坚固度和密封性，以防止车身出现裂缝或漏水等问题，从而保障车辆的使用安全和持久性。
2. 提升生产效率：通过优化汽车车身焊接工艺，可以减少焊接工序中的重复劳动和操作失误，提高生产效率，降低生产成本，缩短生产周期，增加汽车制造企业的竞争力。
3. 促进技术创新：研究汽车车身焊接工艺可以推动焊接技术的创新发展，推广先进的焊接设备和材料，提高焊接工艺的灵活性和适应性，推动汽车制造业的技术升级和产业转型。
4. 环保节能：优化汽车车身焊接工艺可以减少焊接过程中的废气和废渣排放，降低环境污染和资源消耗，符合现代社会对于环保和可持续发展的要求。
深入研究汽车车身焊接工艺的意义不仅在于提高产品质量和生产效率，还在于促进技术进步和环境保护。
这也是本文选择这一研究课题的重要意义所在。
1.3 研究目的汽车车身焊接工艺的研究目的是为了深入探讨汽车车身焊接技术的现状，分析其存在的问题和挑战，进一步优化和改进焊接工艺，提高焊接质量和效率，降低成本和资源浪费。
汽车车架焊接工艺分析及工装设计
汽车车架焊接工艺分析及工装设计作者：李源峰席祝来源：《市场周刊·市场版》2017年第13期摘要：随着人们生活水平的提升，汽车保有量与日俱增，做好汽车安全性能的提升无论对于汽车质量的提高，还是对于百姓的优化服务，都具有重要作用。
而其中尤其需要注意的便是汽车车架的焊接，对其工艺进行分析，并做好工装设计则能够有效提升汽车车架焊接效果，促进汽车质量良性发展。
基于此，本文就汽车车架焊接工艺及工装设计进行分析，以供参考。
关键词：汽车车架；焊接工艺；工装设计一、汽车车架焊接工艺性分析随着工业和科学技术的发展，焊接技术也在不断的进步，焊接已从单一的加工工艺发展为综合性的先进工艺技术。
焊接技术在汽车工业的应用是极为重要的。
汽车制造包括铸造、锻造、冲压、焊接、机械加工、塑料加工、涂漆等工艺流程。
工厂通常以汽车生产制造为主线，把各工艺系统完整的连接起来。
在整个工艺流程中，焊接工艺对汽车的结构稳定、车架耐用发挥着重要的至关重要的作用。
在焊接工艺中，由于一般的车架结构材料由低合金钢组成，厚度也适中，现在的焊接技术能够较好满足汽车焊接工艺的需求，焊接后不会产生气孔和裂纹等不良效果。
实现其焊接质量的稳定耐用。
车架是整车的支撑载体，是整个车的框架。
车架的焊缝关系着汽车在驾驶过程中的承载力，而车架采用的低合金钢刚性大，耐高温、低温、腐蚀能力强，因此，在焊接过程中会造成焊后接头的收缩力较大等情况，因此必须选用合理的焊接方法及工艺参数。
如果工艺不当，也存在着焊接热影响区脆化、产生焊接裂纹等不良情况反应。
汽车的车架是由几百条焊缝做成的整体，焊缝数量多、焊缝长度短而且分布集中。
极容易造成在焊接过程中加热不均匀导致的接头发热从而影响着接头的承载力。
因此，在实际焊接中，要将短焊缝的起弧、收弧和衔接环节处理好，尽量避免补焊由于整个车架总成是由几百条焊缝交织在一起的组合体，并且焊缝短而集中，焊接加热不均匀且重复加热，接头容易产生热组织而降低接头的承载能力，必须处理好短焊缝的起弧、收弧和衔接的环节处理，尽量避免补焊，减少重复加热，保证接头强度。
汽车车架焊接工艺分析及工装设计
- 49 -工 业 技 术焊接工艺分析及工装设计是影响汽车车架整体构造的关键因素，从某种程度上分析其影响汽车车架整体的安稳性，因此在汽车车架焊接工艺及工装设计进程中，要求技术人员严格依照相关规程操作，进而将焊接变形等不良情况的发生率降至最低水平，全面提升汽车整体制造与加工效果。
鉴于此，该文笔者结合长期的实践历程，对相关工艺技术要点及设计方法做出探究。
１ 汽车车架结构特征车架是承受载荷的基础构件，也是影响汽车使用年限的关键因素之一。
北汽福田作为国内轻型载货汽车行业的一个主要制造企业。
笔者以时代轻卡为实例去阐述车架的结构特征。
从宏观上分析，该车架有2根槽形纵梁与7根横梁焊接形成的封闭式构架。
为了增强车架强度，应在纵梁中焊接加强纵梁，车架总长度大概是6 500 mm，外宽是760 mm，规定车架上平面的平面度≥2 mm，左右两侧纵梁对角线长度偏差最大值≤3 mm，板簧支架对角线偏差最大值≤2 mm。
车架上部的发动机支架、板簧支架等均应被焊接在相应部位。
焊接接头达到了几百处，接头位置焊缝众多，焊缝焊接质量是影响车架强度与刚度、外观要求与装配精度的主要因素，正因如此，一定要科学规划合理的焊接工艺，进而确保车架加工的整体质量。
２ 汽车车架焊接工艺分析２．１ 汽车车架焊接前期车架是承担汽车重力的重要构件，与企业运行的安稳性密切相关性。
边梁式焊接是当前汽车车架焊接工艺中经常使用的一种焊接形式，采用7根横梁与2根槽型纵梁，其能把汽车车架焊接成为封闭式架构，增强车架的强度。
汽车车架焊接工艺实施过程中需使用到多种材料，焊接接头繁多，可达到数百处，如果一个焊接接头有质量问题，则很可能会影响汽车车架整体的焊接质量，因此一定要严格依照相关规范进行车架焊接工艺操作，从根本上保证车架焊接工艺各流程的质量安全。
２．２ 汽车车架焊接工艺２．２．１ 合理选择车架结构材料通常情况下，汽车车架焊接工艺大体上是应用16Mn 低汽车车架焊接工艺分析及工装设计李帅勇（江铃汽车股份有限公司，江西 南昌 330001）摘 要：为全面保证汽车制造与加工效果，加强汽车车架焊接工艺要点分析及工装设计措施研究具有很大现实意义。
汽车车架焊接工艺分析及工装设计
汽车车架焊接工艺分析及工装设计汽车车架是汽车的重要组成部分，它承载了整个车辆的重量和承受了各种道路条件下的外部力，因此车架的焊接工艺及工装设计显得尤为重要。
本文将对汽车车架焊接工艺进行分析，并结合工装设计，探讨其在汽车制造中的重要性。
一、汽车车架焊接工艺分析1.焊接工艺选择汽车车架通常采用焊接工艺进行组装，主要包括点焊、气体保护焊和激光焊等。
在选择焊接工艺时，需要考虑焊接材料、生产效率、成本和车架的结构特点等因素。
通常情况下，汽车车架采用气体保护焊或者激光焊进行焊接，因为这两种工艺能够保证焊缝质量和焊接效率。
2.焊接工艺参数控制在进行焊接时，需要控制焊接工艺参数，包括焊接电流、电压、焊接速度、焊接时间等。
这些参数的选择会直接影响焊接质量，需要根据材料的性质和车架的设计要求进行调整和控制。
3.焊接质量检测焊接质量对于汽车车架的安全性和稳定性至关重要，因此需要对焊接质量进行严格检测。
常用的焊接质量检测方法包括X射线检测、超声波检测、磁粉检测等，通过这些检测方法可以全面评估焊接质量，确保车架的安全性。
1.工装设计原则汽车车架的焊接工装设计需要遵循以下原则：稳定性、可靠性、高效性。
工装设计应保证焊接件的稳定固定，同时能够适应不同型号车架的生产要求，提高生产效率和降低生产成本。
2.工装类型根据汽车车架的不同结构特点，工装类型可分为夹具式工装、机器人工装和激光焊接工装等。
夹具式工装适用于车架的组装和点焊工艺；机器人工装能够实现车架的自动化焊接，提高生产效率；激光焊接工装能够实现对车架的高精度焊接，适用于特殊车型的生产。
在设计工装结构时，需要考虑车架的结构特点和焊接工艺要求，同时兼顾工装的稳定性和可靠性。
通常情况下，工装结构采用钢结构或者铝合金结构，具有较好的刚性和稳定性，能够确保焊接质量。
三、汽车车架焊接工艺及工装设计在汽车制造中的重要性汽车车架的焊接工艺及工装设计在汽车制造中具有重要的意义。
焊接质量直接关系到车架的安全性和稳定性，决定了汽车的使用寿命和行驶安全。
汽车车架焊接工艺分析及工装设计
《装备维修技术》2020年第4期— 131 —汽车车架焊接工艺分析及工装设计李 超（中国重汽集团青岛重工有限公司 山东 青岛 266000）摘 要：众所周知，近几年来，社会经济处于不断发展的阶段，同时，各类生产技术也得到了较快的提升。
就从汽车这一行业来讲，当前，人们对车的需求量在不断的增添，这在一定程度上也推进了汽车生产技术的提升。
在汽车生产工艺当中，汽车车架焊接工艺是汽车生产工艺中较为重要的一项工艺，当前，我们必须加快提升这项工艺，保证汽车生产质量，满足人民群众的需求。
关键词：汽车车架;焊接工艺;工装设计在汽车的生产过程中，焊接技术是特别重要的一项技术，能够直接对汽车质量造成影响。
同时，社会当前对汽车的巨大需求量，不仅对汽车质量有所要求，当前，大多数人也要求汽车车架掌握较强的美感，然而，焊接工艺对汽车车架美观也会产生一定的作用。
这时，我们便需要加快提升汽车车架的焊接工艺，在保证汽车质量的同时，丰富汽车车架整体的优美感，潜移默化之下增添汽车企业的需求量，增添企业经济收益。
再从汽车的工装设计来看，工装设计主要生产各种工具化的设备，这在一定程度上能够推进汽车生产效率的提升，能够助推企业收获更多的社会收益。
1 当前汽车车架焊接工艺以及工装设计概述在汽车生产的各项工艺中，汽车车架焊接工艺是最与众不同的一项工艺，同时，这种工艺也很有可能会直接影响到汽车的质量，影响汽车整体的美感。
同时，当前汽车车架的焊接工艺还有待提升，需要我们加快的推动完善，不断满足社会人们群众所需，我们当前也需要发现：在展开汽车车架焊接工作时，我们需要考虑的因素以及遵循的原则有很多，汽车车架焊接的质量以及汽车拼装时一些重要的节点，车架焊接工艺的发展，不仅需要我们加快研发一些先进化的设备，同时，我们也应当提升汽车车架焊接工作人员的专业素养，提升汽车车架的焊接工艺。
然而，汽车的工装设计，主要服务于一些小零件以及工作设备的生产设计，我们首先要认识到发展汽车车架工装设计的重要性，它将能够有效提升汽车车架的生产效率，保证汽车车架的生产质量，满足大众社会对汽车需求的增添，推进我国汽车行业的稳定发展。
探讨当前汽车车身焊装的工艺设计及工装设计
探讨当前汽车车身焊装的工艺设计及工装设计发布时间：2022-05-13T02:16:44.028Z 来源：《科学与技术》2022年3期作者：张亚兵石启正明法政[导读] 在汽车生产过程中,车身焊装技术是非常重要的一项工艺张亚兵石启正明法政奇瑞商用车（安徽）有限公司安徽省芜湖市 241009摘要：在汽车生产过程中,车身焊装技术是非常重要的一项工艺。
如今，汽车领域已经取得了较快的发展，消费者对汽车车身焊装技术也有着更高的要求。
因此，为了更地迎合消费者的实际需求，必须要促进车身焊装技术的发展与提升。
本文围绕着汽车车身焊装技术设计展开了探讨，主要介绍了设计的内容、原则以及工装设计等，以期给相关从业人员提供参考。
关键词：汽车车身；焊装技术；工艺设计；工装设计我国城市汽车总数仍然在不断上涨，随着汽车领域的进步与发展，汽车市场资本量也越来越大，消费者对于汽车也有了更多的要求。
在汽车工艺中，焊装工艺是非常重要的一项内容，和汽车的观感息息相关。
因此，厂家必须对焊装工艺引起足够重视，不断提升车身焊装技术水平，从而满足消费者的个性化需要。
本文结合笔者自身经验，对汽车车身焊装工艺设计和工装设计展开简要分析，详细如下。
一、汽车车身焊装的工艺设计（一）工艺设计的实质在产品生产过程中，必须要提前对工艺进行设计，这不仅可以最大限度提高生产效率，同时也能使车身焊装工艺更加科学、可靠。
工艺设计最首要的是要保障产品质量，控制企业的投入成本，尽可能获取更多的经济利益。
因此，在开展车身焊装工艺设计时，首先需要对设备以及材料的特征进行全面把握。
设计人员不仅要有深厚的知识储备，同时还要具备丰富的实操经验，能够牢牢把握焊装工艺规律，设计出规范标准的工艺流程。
其次，设计人员一定要从客观的角度来进行设计，尽可能减少主观因素对设计带来的影响。
同时，在设计过程中要多与其他设计、生产人员交流，围绕着车身性能，寻找最优的车身焊装设计方案，从而使工艺设计有效、高质、合理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车车架焊接工艺分析及工装设计
左右
摘要
汽车车架焊接技术是车架制造中的重要技术，可以充分发挥焊接材料的特点，解决汽
车车架设计和制造中遇到的问题，确保汽车车架的质量要求和结构实用性。
本文将介绍汽
车车架焊接工艺分析以及相关的工装设计，其中包括焊缝选择、焊缝接头选择和焊缝质量
检查等多个方面的文献研究。
一、绪论
汽车车架的结构主要由焊件竖立的钢结构件组成，是汽车的重要组成部分，是把全车
的重量分布于四个车轮之上，为汽车提供承受荷载等一系列功能的工程结构。
焊接技术是
车架制造中不可缺少的技术，可以有效地满足汽车车架设计要求，确保汽车性能、安全和
可靠性，是关键技术。
汽车车架焊接工艺分析和相关的工装设计关系到汽车车架的制造质量，存在的技术问题及解决方法，以及在生产中的应用过程。
（1）焊缝选择
汽车车架焊接时，一般采用普通焊接和焊接等四种焊缝，根据车架焊缝要求，确定具
体夹持、支撑、冷彻等形式。
（2）焊缝接头选择
制定汽车车架的焊接接头选择，一般采用T形接头、套口接头、多面接头和螺纹接头。
具体应选择哪一种接头，应根据焊件的尺寸、角度、结构复杂程度以及焊接条件来确定。
（3）焊缝质量检查
在汽车车架焊接后，需要经过严格的质量检查，主要效果包括焊缝形状检测和直线度
检测。
同时需要根据焊接工艺参数，安排探头进行X射线、磁粉检测和硬度检测等质量检验，以确保汽车车架符合安全和质量要求。
汽车车架工装设计主要针对车架焊接，旨在保证焊接质量，根据焊接的部位、结构特点，设计出可以精确定位焊件的产品结构。
它必须确保焊缝平直、连续、强度大、放电量小，保证车架焊缝的质量和精度。
常用的设计方法有套筒设计、夹紧筒设计、变形支撑设计、支撑弹簧设计、补偿装置设计、金属支撑设计等。
四、结论
汽车车架焊接技术不仅关乎汽车车架的质量，而且也关乎安全，必须按照国家规定的标准和安全原则，进行合理的工艺设计和工装设计。
同时，还要持续优化焊接工艺,密切对焊缝质量进行检查和监督,以确保汽车车架的可靠性和安全性。
