MNS柜通常设备技术性能及其参数的详细描述
MNS产品优点
一、MNS 产品简介1、概述MNS低压抽出式开关柜是采用ABB公司技术研究开发生产的低压成套开关设备，适用于交流50~60Hz，额定工作电压400V，额定工作电流至6300A供配电场所中，作为配电、电动机控制、电容补偿之用；本产品符合IEC439.1，GB/T14048.1《低压开关设备和控制设备总则》和GB7251.1-2005《低压成套开关设备和控制设备》及JB/T9661-1999《低压抽出式成套开关设备》等标准。
2、特点2.1、设计紧凑：以较小的空间能容纳较多的功能单元。
2.2、结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。
2.3、采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。
以200余种组装件可以组成不同方案的柜架结构和抽屉单元。
2.4、安全性：大量采用高强度阻然型工程塑料组件或金属隔板，有效加强防护安全性能。
2.5、技术性能高：主要性能数达到当代国际技术水平。
2.6、装配方便：不需要特殊复杂工具。
3、MNS柜分类3.1、按经济效益分为标准型和经济型。
3.2、按开关柜类型分为动力配电中心柜(PC)，电动机控制中心柜(MCC)和功率因素自动补偿柜。
3.3、按结构形式分为抽出式和固定分隔式。
3.4、按电缆出线形式分为电缆后出线和电缆侧出线。
4、MNS标准型4.1、MNS标准型有后出线和侧出线,电缆室可以在柜体后部或柜体右侧，柜内配有可以打开的用于进出线的盖板或法兰。
4.2、主母线系统最大短路能力100KA（1s）；主母线可以在柜顶部或后部灵活布置，采用水平或垂直方式安装。
4.3、内部可以使用分隔件或封板使之组成从结构形式1至4的不同柜体，同时能提供IP30至IP54的防护等级，满足不同应用场合需要。
4.4、可以采用柜前或柜后维护两种不同方式，满足用户需要。
4.5、母线系统●当电缆后出线时主母线系统水平安装（在柜体的顶部），当电缆侧出线时主母线系统水平平铺安装（在柜体的后部）。
MNS柜通用设备技术性能与参数的详细描述
MNS柜通用设备技术性能及参数的详细描述MNS柜基本特性介绍MNS是用标准模件由工厂组装的组合式低压开关柜，柜架用进口优质敷铝锌钢板弯制而成，通过自攻锁紧螺钉或8.8级六角螺钉紧固互相连接而成，再按方案变化需要，加上相应的门，封板，隔板，安装支架，以及母线，功能单元等零部件，组装成一台完整的装置，装置零部件尺寸，隔室尺寸实行模数化（模数单位E＝25mm）。
作为新一代低压抽出式开关柜，具有如下特点：1.结构合理，技术水平高。
MNS开关柜的额定载流量，分断能力，动热稳定性能指标均高于其它型号的低压开关柜，并且维护方便，安全可靠。
2.防护性能好。
MNS是全隔离的开关柜，部隔室满足IEC439-1“形式4”的规定，外壳防护等级有IP31、IP40、IP42、IP54，是国低压开关柜中最高的。
3.联锁可靠。
MNS的防误操作联锁由断路器手柄操作机构和抽屉位置机械联锁操作机构共同完成，其设计精确、逻辑性极强，能有效地防止各种可能出现的误操作，并且能与运行方式相结合灵活地实现柜间机械联锁。
4.方案齐全，组合方便。
MNS以8E为基本单元，功能单元有8E/4、8E/2、8E、12E、16E、24E、32E、72E，一台MCC柜最多时可布置36个功能单元，而且可实现PC，MCC混装，为压缩柜子数量，灵活选择方案提供了有利条件。
正面图开关柜分类进线柜：安装框架式低压断路器，通过断路器和各种截面（符合电流要求）的铜母线接收电能并传递给低压开关柜的水平母线。
母联柜：安装框架式低压断路器，通过断路器和各种截面（符合电流要求）的铜母线实现各段母线之间电能的分隔和传递。
馈线柜：安装框架式低压断路器或塑料外壳式断路器和各种截面（符合电流要求）的分支母线、电缆实现各回路电能的传递和分配。
电容补偿柜：安装自愈式（干式无油）低电压金属并联电容器、无功自动补偿器、刀熔开关、接触器等元件和相应的二次元件实现对系统进行无功功率补偿，提高系统的功率因数。
MNS低压开关柜简介
GCK 柜型结构骨架模数E 功能单元主母线最大电流垂直母线最大电流主母线安装方式GGD MNSGCS MNS固定分隔组合式C 型材25mm 8E/4、8E/2、8E 、16E 、24E 6300A 2000A 背部柜顶GCS抽出式8MF 型材20mm 8E/2、8E 、12E 、4000A 1000A 背部16E 、24E GCK抽出式异型钢20mm 10E 、20E 、30E 、40E 、45E3150A 600A 柜顶GGD 固定式3150A 柜顶型号定义（德文缩写）:M：标准模件（Modulares）N：低压（Niederspannungs）S：开关配电装置（Schaltanlagen-system）关电装置MNS 是来自ABB的最先进的低压开关柜技术 MNS 技术由德国引进，是ABB全球化的标准 MNS 在全球已有40年的历史 MNS 产品不断升级，MNS-MNS2.0-MNS3.0 运行更可靠 结构更紧凑操作维护更方便 操作、维护更方便 完善的智能化系统MNS在欧洲和中国的天津及上海进行了由第三方执行的各种试验MNS型式试验5500A大电流试验主开关100KA O CO100KA O-CO试验盐雾试验振动试验绝缘材料试验经济性好安全性好设计紧凑•已按IEC 439-1进行了型式试验对建筑和工业应用是最佳选择 高度的标准化装配使工程设计和工业生产极为方便•已按IEC 1641 进行了35 kA (440 V; 0,1 s) 防弧试验•每个开关柜都经过例行试验•MNS30具有无功功率补偿减少了运行成本主母线系统布置在柜的后部，保证了运行的安全性MNS3.0灵活性好可靠性好500000MNS •模块化的设计•完善的产品系列•对用户的特运行和环境要求有最佳的适应性••已在全世界销售了500.000 多台MNS 开关柜•机械和电气部件具有顶级的质量•因配电母线绝缘，易于改装、扩建高抗腐蚀能力•机械部分无需维修•已取得ISO 9001 认证P26西安航天资质证书z标准：IEC60439-1，GB7251.1-2005z额定绝缘电压Ui：690V AC 3P400V AC3P z额定工作低压Ue：400V AC 3Pz额定冲击耐受电压Uimp: 8kVz过电压等级:III额定工作频率50/60Hz额定工作频率:50/60Hzz主母线额定电流Ie:5500A(6300A)z额定峰值耐受电流Ipk:220kAz额定短时耐受电流Icw:100kAz配电母线额定电流Ie:1200kA(2000A)z额定峰值耐受电流Ipk:110kA(176kA)额定短时耐受电流I50kA(80kA)z额定短时耐受电流Icw:50kA(80kA)z防护等级：IP30-IP54z结构尺寸：高2200mm宽400，600，800，1000，1200mm深400，600，800，1000，1200mm模数25mm免维护骨架及金属结构件为覆铝锌板，具优良的表面保护性能自攻螺丝紧固良好的接地连续性组合灵活可靠组合灵活，可靠基本骨架均带25mm模数孔采用柔性加工工艺保证精度和强度采用柔性加工工艺，保证精度和强度框架结构无需专用工具便可组装成各种形式的柜体:前操作式/背靠背式/单台/多台组合式等防磁结构，有效防止涡流发热在MNS2.0系统中将同一功能组的零部件组装后，可构成一个简便的机械和电气功能组件，包括动力组件和控制组件。
MNS柜通常设备技术性能及其参数的详细描述
MNS柜通用设备技术性能及参数的详细描述MNS柜基本特性介绍MNS是用标准模件由工厂组装的组合式低压开关柜，柜架用进口优质敷铝锌钢板弯制而成，通过自攻锁紧螺钉或8.8级六角螺钉紧固互相连接而成，再按方案变化需要，加上相应的门，封板，隔板，安装支架，以及母线，功能单元等零部件，组装成一台完整的装置，装置内零部件尺寸，隔室尺寸实行模数化（模数单位E＝25mm）。
作为新一代低压抽出式开关柜，具有如下特点：1.结构合理，技术水平高。
MNS开关柜的额定载流量，分断能力，动热稳定性能指标均高于其它型号的低压开关柜，并且维护方便，安全可靠。
2.防护性能好。
MNS是全隔离的开关柜，内部隔室满足IEC439-1“形式4”的规定，外壳防护等级有IP31、IP40、IP42、IP54，是国内低压开关柜中最高的。
3.联锁可靠。
MNS的防误操作联锁由断路器手柄操作机构和抽屉位置机械联锁操作机构共同完成，其设计精确、逻辑性极强，能有效地防止各种可能出现的误操作，并且能与运行方式相结合灵活地实现柜间机械联锁。
4.方案齐全，组合方便。
MNS以8E为基本单元，功能单元有8E/4、8E/2、8E、12E、16E、24E、32E、72E，一台MCC柜最多时可布置36个功能单元，而且可实现PC，MCC混装，为压缩柜子数量，灵活选择方案提供了有利条件。
正面图开关柜分类进线柜：安装框架式低压断路器，通过断路器和各种截面（符合电流要求）的铜母线接收电能并传递给低压开关柜的水平母线。
母联柜：安装框架式低压断路器，通过断路器和各种截面（符合电流要求）的铜母线实现各段母线之间电能的分隔和传递。
馈线柜：安装框架式低压断路器或塑料外壳式断路器和各种截面（符合电流要求）的分支母线、电缆实现各回路电能的传递和分配。
电容补偿柜：安装自愈式（干式无油）低电压金属并联电容器、无功自动补偿器、刀熔开关、接触器等元件和相应的二次元件实现对系统进行无功功率补偿，提高系统的功率因数。
MNS柜通用设备技术性能及参数的详细描述
MNS柜通用设备技术性能及参数的详细描述MNS柜基本特性介绍MNS是用标准模件由工厂组装的组合式低压开关柜，柜架用进口优质敷铝锌钢板弯制而成，通过自攻锁紧螺钉或8.8级六角螺钉紧固互相连接而成，再按方案变化需要，加上相应的门，封板，隔板，安装支架，以及母线，功能单元等零部件，组装成一台完整的装置，装置内零部件尺寸，隔室尺寸实行模数化（模数单位E＝25mm）。
作为新一代低压抽出式开关柜，具有如下特点：1.结构合理，技术水平高。
MNS开关柜的额定载流量，分断能力，动热稳定性能指标均高于其它型号的低压开关柜，并且维护方便，安全可靠。
2.防护性能好。
MNS是全隔离的开关柜，内部隔室满足IEC439-1“形式4”的规定，外壳防护等级有IP31、IP40、IP42、IP54，是国内低压开关柜中最高的。
3.联锁可靠。
MNS的防误操作联锁由断路器手柄操作机构和抽屉位置机械联锁操作机构共同完成，其设计精确、逻辑性极强，能有效地防止各种可能出现的误操作，并且能与运行方式相结合灵活地实现柜间机械联锁。
4.方案齐全，组合方便。
MNS以8E为基本单元，功能单元有8E/4、8E/2、8E、12E、16E、24E、32E、72E，一台MCC柜最多时可布置36个功能单元，而且可实现PC，MCC混装，为压缩柜子数量，灵活选择方案提供了有利条件。
正面图开关柜分类进线柜：安装框架式低压断路器，通过断路器和各种截面（符合电流要求）的铜母线接收电能并传递给低压开关柜的水平母线。
母联柜：安装框架式低压断路器，通过断路器和各种截面（符合电流要求）的铜母线实现各段母线之间电能的分隔和传递。
馈线柜：安装框架式低压断路器或塑料外壳式断路器和各种截面（符合电流要求）的分支母线、电缆实现各回路电能的传递和分配。
电容补偿柜：安装自愈式（干式无油）低电压金属并联电容器、无功自动补偿器、刀熔开关、接触器等元件和相应的二次元件实现对系统进行无功功率补偿，提高系统的功率因数。
MNS抽屉式MCC柜介绍
MNS抽屉式MCC柜介绍目录⏹ MNS柜概述⏹ MNS柜体结构⏹一次回路方案⏹注意事项⏹ PPG案例MNS柜概述MNS柜是ABB公司开发的组装式低压开关柜，柜体结构具有高度的灵活性，柜内可以安装不同的标准化元件，以满足使用各种使用要求，整柜采用组合式设计，这种设计满足了，各种元件的要求，并适应各种工作环境，IP 等级最高可达到IP54.MNS柜的优点：结构紧凑，节省柜体空间回路布置经济检修方便设备更新方便设备运行连续性、可靠性高操作安全工作和环境条件MNS柜适用于室内安装电气设备，防护等级常规为IP30，最大可达到IP54.环境条件：平均最高温度：+35℃最高环境温度：+40℃最低环境温度： -5℃相对湿度在40 ℃为50%MNS柜结构结构特性：框架MNS 2.0系统框架的基本零件为带有25mm间隔模数孔的C形骨架（DIN43660）。
MNS 系统的标准模数E＝25mm，由于采用了标准模数孔系统，框架结构无需专用工具即能组装成各种型式的柜体，如前操作式和背靠式单台或多台组合的开关柜。
外壳MNS 2.0系统按不同的使用要求，可设计出不同防护等级的外壳。
后操作和联屏柜可选用正面防护等级为IP30的外壳，全封闭外壳防护等级为IP40-IP54（抽出式开关柜均为全封闭结构）。
铰链框架可作安装电子器件和仪表板用，也可作装置框架用。
铰链框架的安装位置上可加带/不带观察孔的盖板。
柜底部可提供底板，加装法兰板后可安装电缆槽。
门板和外壳可装配单个/多个通风口，顶板可为全通风型（IP40和IP41）。
柜架结构抽出式开关柜可分为：装置小室、母线小室和平电缆小室。
尺寸（高*宽*深）：2200mm*1000mm*600/800/1000/1200mm.抽出式组件由组件本身和组件安装小室两部分组成，动力单元和控制单元的组件为抽出式安装，标准规格为8E/4、8E/2、8E、16E、24E。
4个8E/4或2个8E/2组件可以水平安装在600mm宽的装置小室内，组件高度为8E （200MM）。
MNS_2.0技术参数
MNS 2.0低压开关柜技术说明及性能描述1、概述MNS 2.0低压开关柜是ABB公司研制开发的，代表国际先进水平的低压开关柜。
适用于所有发电、配电和电力使用的场合。
2、引用标准及规范MNS 2.0开关柜是依据下列标准进行设计与制造。
GB7251.1-2005 低压成套开关设备ZBK36001-89 低压抽出式成套开关设备GB4720 低压电器电控设备GB9466-88 低压成套开关设备基本试验方法GB9466-88 低压成套开关设备基本试验方法GB50150-91 电气装置安装工程电气设备交换试验标准GB50168-92 电气装置安装工程电缆线路施工及验收规范IEC439-1 低压开关电器和控制电器组成的成套设备上述所有的规范、标准是有效版本。
3、技术数据●使用环境条件：安装地点：户内海拔高度： 1000m以下环境气温： -15℃～+45℃最高日气温： +35℃（24小时平均值）最大日温差： <15K最大相对湿度： 95％（日平均）90%（25℃）(月平均) 耐地震能力：耐受烈度不超过8度空气污秽程度：轻度污秽●开关柜基本参数1）额定运行电压：400VAC2）额定绝缘电压：660VAC3）额定冲击耐受电压：8kV4）额定工作电流：水平主母线≤5000A垂直母线≤1250A5）工作频率：50Hz6）主母线额定短时耐受电流：≤80kA7）主母线额定峰值耐受电流：≤175kA8）垂直母线额定短时耐受电流：≤50kA9）垂直母线额定峰值耐受电流：≤105kA10）工频耐压：2500V-1min11）外形尺寸：（mm）高 2200宽 600－800-1000-1200深 600－800-1000-120012）防护等级： IP30～IP54（根据要求选用）4、框架MNS 2.0型低压开关柜的系统框架为带有25mm间隔模数孔的C型骨架。
框架结构的连接采用国际先进自攻螺钉组装而成。
所有框架零件均为免维护型。
2019-MNS低压开关柜-文档资料
© XJGC 4/12/2019 V1.9
PC柜
高 2200 2200 2200 2200 宽 400 600 800 1000 深 800，1000 800，1000 800，1000 800，1000
MCC柜
高 2200 宽 1000，600，400 深 600，400
© XJGC 4/12/2019 V1.9
© XJGC 4/12/2019 V1.9
典型方案
© XJGC 4/12/2019 V1.9
© XJGC 4/12/2019 V1.9
展望未来，许继将以一流的电力装备制
造商和电力装备系统集成商为目标，为中国
的绿色能源建设做出自身的贡献。
© XJGC 4/12/2019 V1.9
欢迎提出宝贵意见！
产品概述
模块化组件组装而成的组合 型抽出式低压开关柜 符合IEC439，VDE660，GB 7251.1-2019，JB/T9661-2019 等标准。 适用于发电厂、变电站、石 油化工、冶金轧钢、轻工纺 织等厂矿企业和住宅小区， 高层建筑等场所。
© XJGC 4/12/2019 V1.9
设计紧凑
© XJGC 4/12/2019 V1.9
抽屉型式
8E/4
8E/2
8E
16E
24E
最多容纳单元数
36
18
9
4
3
8E/4 8E/2 8E 16E 24E
高200×宽150×深400 高200×宽300×深400 高200×宽600×深400 高400×宽600×深400 高600×宽600×深400
结构通用性强，组装灵活
采用标准模块设计 安全性高 技术性能高 压缩场地
MNS柜设备技术性能及参数的详细描述要点
MNS柜设备技术性能及参数的详细描述要点MNS柜是一种低压电力配电设备，主要用于工矿企业、高层建筑及商业楼宇等场所的电力配电和控制。
下面是MNS柜设备技术性能及参数的详细描述要点。
1.技术性能：-额定工作电压：MNS柜通常具备380V和690V两种额定工作电压，适用于不同电源系统。
-额定频率：通常为50Hz或60Hz，保证设备在稳定的电网供电下正常运行。
2.构造参数：-外观尺寸：MNS柜的外观尺寸根据不同规格和容量有所差异，一般为标准的机柜尺寸，方便与其他设备进行配合安装。
-内部空间：柜内提供合理的空间分隔，用于安装开关设备、保护装置、仪表以及电缆等，确保电能传输的安全和可靠性。
-机械强度：MNS柜采用高强度钢板制作，具备较强的抗冲击和承载能力，能够抵御外界因素对设备的损害。
3.控制功能：-电气保护：MNS柜内设有过载保护、短路保护和漏电保护等功能。
当电路发生异常时，设备能够自动切断电源，防止设备或人员遭受损害。
-远程控制：MNS柜配备远程监控和操作系统，能够实现对电力设备的远程监测、操作和维护，提高了设备的可靠性和可控性。
-火灾报警：柜内设有火灾报警装置，能够及时感知并报警，防止火灾蔓延，减少财产和人员的损失。
4.安全性能：-绝缘和防护：各电器元件和导线之间具备良好的绝缘和防护措施，确保设备在工作状态下不发生漏电、短路或触电等情况。
-可靠性：MNS柜选用高品质的电器元件和供应商，拥有可靠的电气性能，能够长时间稳定工作，减少故障发生的概率。
-地震防护：MNS柜的机械结构具备一定的抗震性能，能够在地震等自然灾害发生时有效保护设备的稳定性和安全性。
以上是MNS柜设备技术性能及参数的详细描述要点，这些要点涵盖了MNS柜的主要技术指标和特性，能够帮助用户全面了解MNS柜的功能和适用范围，选择合适的设备用于电力配电和控制需求。
MNS抽屉式MCC柜介绍
MNS抽屉式MCC柜介绍目录⏹ MNS柜概述⏹ MNS柜体结构⏹一次回路方案⏹注意事项⏹ PPG案例MNS柜概述MNS柜是ABB公司开发的组装式低压开关柜，柜体结构具有高度的灵活性，柜内可以安装不同的标准化元件，以满足使用各种使用要求，整柜采用组合式设计，这种设计满足了，各种元件的要求，并适应各种工作环境，IP 等级最高可达到IP54.MNS柜的优点：结构紧凑，节省柜体空间回路布置经济检修方便设备更新方便设备运行连续性、可靠性高操作安全工作和环境条件MNS柜适用于室内安装电气设备，防护等级常规为IP30，最大可达到IP54.环境条件：平均最高温度：+35℃最高环境温度：+40℃最低环境温度： -5℃相对湿度在40 ℃为50%MNS柜结构结构特性：框架MNS 2.0系统框架的基本零件为带有25mm间隔模数孔的C形骨架（DIN43660）。
MNS 系统的标准模数E＝25mm，由于采用了标准模数孔系统，框架结构无需专用工具即能组装成各种型式的柜体，如前操作式和背靠式单台或多台组合的开关柜。
外壳MNS 2.0系统按不同的使用要求，可设计出不同防护等级的外壳。
后操作和联屏柜可选用正面防护等级为IP30的外壳，全封闭外壳防护等级为IP40-IP54（抽出式开关柜均为全封闭结构）。
铰链框架可作安装电子器件和仪表板用，也可作装置框架用。
铰链框架的安装位置上可加带/不带观察孔的盖板。
柜底部可提供底板，加装法兰板后可安装电缆槽。
门板和外壳可装配单个/多个通风口，顶板可为全通风型（IP40和IP41）。
柜架结构抽出式开关柜可分为：装置小室、母线小室和平电缆小室。
尺寸（高*宽*深）：2200mm*1000mm*600/800/1000/1200mm.抽出式组件由组件本身和组件安装小室两部分组成，动力单元和控制单元的组件为抽出式安装，标准规格为8E/4、8E/2、8E、16E、24E。
4个8E/4或2个8E/2组件可以水平安装在600mm宽的装置小室内，组件高度为8E （200MM）。
MNS低压柜参数
名称：MNS型低压开关柜价格：元规格：色彩：放入购买清单放入预采购清单生产厂商..........................................................................................简介..........................................................................................MNS型低压开关柜分为MNS组合式、MNS插入式和MNS抽出式三大类。
MNS组合式开关柜用于受电、联络和630A及以上馈线，MNS插入式开关柜和MNS抽出式开关柜用于630A及以下馈线。
MNS型低压开关柜采用的柜架结构具有高度灵活性，柜体最大程度地做到免维修。
柜体内可安装不同的标准元件，以满足各种使用要求。
由于整个系统包括电气结构均采用了组合式的设计，这种优化的结构设计满足了各种元件的要求并能符合不同工作环境，达到相应的防护等级。
MNS低压抽出式开关柜有MNS后出式和MNS侧出式。
柜内的抽出式组件是由组件本身和组件安装小室两成，标准规格为8E/4、8E/2、4E、8E、12E、16E、20E、24E。
4个8E/4或2个8E/2组件可以水平安装在600mm宽的装置小室内，组件高度为8E（200mm）。
4E、8E、12E、16E、20E、24E的单个组件就需要600mm宽的装置小室，组件的高度就是组件规格所指的尺寸。
每个柜内可以配置9个8E抽出式功能单元或36个8E/4抽出式功能单元。
促销信息..........................................................................................详细信息..........................................................................................MNS型低压开关柜概述MNS型低压开关柜分为MNS组合式、MNS插入式和MNS抽出式三大类。
MNS开关柜技术规范
MNS型低压开关柜技术规范总则低压抽屉式开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。
其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。
1、使用条件MNS低压抽出式开关柜的工作条件如下：u 位置：户内u 海拔高度：2000米以下u 周围空气湿度：下限-100C，24小时最大温差+350Cu 最高空气湿度：+400Cu 室内相对湿度：日平均不大于95%（250C时）月平均不大于91%（250C时）u 饱和蒸汽压：日平均不大于22mbar月平均不大于18 mbaru 地震地面加速度：水平加速度不超过0.20g垂直加速度不超过0.10gu 电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2%u 腐蚀性：近海500米，有轻度盐雾2、技术标准MNS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。
另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。
3、技术参数—主电路额定绝缘电压交流660V—主电路额定工作电压交流 380V 660V—额定频率 50HZ—母线额定工作电流水平母线（主母线）：1600、2500、3150、4000、5000A垂直母线（支母线）：1000A、2000A—额定短时耐受电流（1S）水平母线（主母线）：50KA、80KA垂直母线（支母线）：50KA保护导体（接地主母线）：30、48KA中性母线（中性主母线）：30、48KA—额定峰值耐受电流水平母线（主母线）：105、176KA垂直母线（支母线）：105KA4、选用元件4.1 一次主元件对于本次投标的工程，空气断路器、接触器、热继电器按照设计图纸的要求选型，按照或超过招标文件及图纸的要求进行配置，详见“分项报价清单表”。
MNS低压抽出式开关柜简介-4页精选文档
MNSH低压抽出式开关柜简介一、产品优势：MNSH低压抽出式开关设备是采用目前先进的柜体组合装配式结构，既可正面操作，也可以装成反面操作。
可广泛应用于发电厂、变电所和大型建筑、机场、医院、工矿企业、地铁工程等各种低压配电系统作供电及配电之用。
MNSH低压开关柜包括固定技术和抽屉技术，选用材料又分钢板结构技术和塑料结构技术，后者技术水平达到当代国际水平。
本装置是一种用标准模件由工厂组装的组合式低压开关柜，适用于交流 50~60Hz、额定工作电压600V及以下供电系统，用于发电输电、配电、电能转换和电能消耗设备的控制。
二、产品性能和特点：MNSH是一种全系列的低压开关柜，可以满足您全方位的需求。
适用于4000A以下的所有低压系统。
MNSH低压抽屉柜的整体结构布局美观、大方、线条流畅，抽屉功能单元的划分合理，符合电气参数的要求。
主构架采用C型开口型钢或覆铝锌板冲压成型，为全组装结构，结构紧凑。
装置的各功能室相互隔离，各室的作用相对独立。
MNSH型组合式低压开关柜的每一个柜体分隔为三个室，即水平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在柜下部或柜前右边）。
室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。
水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，使装置的主电路具备较高短路强度能力。
MNSH型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。
抽屉可设计为四分之一单元，抽屉单元设有机械联锁装置。
采用高强度阻燃型工程塑料组件，安全防护性能高。
产品符合相关的国际及国家标准，.额定电流5000A，能安装8/4E抽屉36只，8/2E抽屉18只，8E抽屉9只，抽屉最大电流600A，具有以下几点优点：配电柜的基本柜架为组合式装配结构,结构通用性强，以25mm 为模数的型材能满足各种结构型式；根据需要或不同的使用场合，柜体内可安装多种型号及规格的元器件, 以满足各种使用要求。
()MNS柜通用设备技术性能及参数详细描述
XX电气设备MNS柜通用设备技术性能及参数的详细描述MNS柜根本特性介绍MNS是用标准模件由工厂组装的组合式低压开关柜，柜架用进口优质敷铝锌钢板弯制而成，通过自攻锁紧螺钉或级六角螺钉紧固互相连接而成，再按方案变化需要，加上相应的门，封板，隔板，安装支架，以及母线，功能单元等零部件，组装成一台完整的装置，装置内零部件尺寸，隔室尺寸实行模数化〔模数单位E＝25mm〕。
作为新一代低压抽出式开关柜，具有如下特点：结构合理，技术水平高。
MNS开关柜的额定载流量，分断能力，动热稳定性能指标均高于其它型号的低压开关柜，并且维护方便，平安可靠。
防护性能好。
MNS是全隔离的开关柜，内部隔室满足IEC439-1“形式4〞的规定，外壳防护等级有IP31、IP40、IP42、IP54，是国内低压开关柜中最高的。
联锁可靠。
MNS的防误操作联锁由断路器手柄操作机构和抽屉位置机械联锁操作机构共同完成，其设计精确、逻辑性极强，能有效地防止各种可能出现的误操作，并且能与运行方式相结合灵活地实现柜间机械联锁。
方案齐全，组合方便。
MNS以8E为根本单元，功能单元有8E/4、8E/2、8E、12E、16E、24E、32E、72E，一台MCC柜最多时可布置36个功能单元，而且可实现PC，MCC混装，为压缩柜子数量，灵活选择方案提供了有利条件。
正面图XX电气设备开关柜分类进线柜：安装框架式低压断路器，通过断路器和各种截面〔符合电流要求〕的铜母线接收电能并传递给低压开关柜的水平母线。
母联柜：安装框架式低压断路器，通过断路器和各种截面〔符合电流要求〕的铜母线实现各段母线之间电能的分隔和传递。
馈线柜：安装框架式低压断路器或塑料外壳式断路器和各种截面〔符合电流要求〕的分支母线、电缆实现各回路电能的传递和分配。
电容补偿柜：安装自愈式〔干式无油〕低电压金属并联电容器、无功自动补偿器、刀熔开关、接触器等元件和相应的二次元件实现对系统进行无功功率补偿，提高系统的功率因数。
技术标MNS柜性能参数
MNS型低压抽出式开关柜一、概述MNS型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜（以下简称装置）。
本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50～60Hz、额定工作电压660V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时，能满足与计算机接口的特殊需要装置是根据电力部门、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。
产品具有分断，接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为新型低压抽出式开关柜供用户选用。
本装置符合IEC439、VDE660第5部分和GB7251.1-2005《低压成套开关设备和控制设备》国家标准，JB/T9661-1999《低压抽出式成套开关设备》专业标准。
二、产品型号及含义M N SZ-智能化产品N-四极产品P1-单台断路器 P2-二台断路器 P3-三台断路器类别MH-MCC后出线，MC-MCC侧出线M3-MCC(3×630A以上)后出线M4-MCC(3×630A以上)侧出线基本类型A-标准型，B-经济型，C-高防护等级型水平母线额定电流代号或设计序号1-水平母线额定电流≤2500A2-水平母线额定电流≤4000A3-水平母线额定电流≤5000A低压抽出式开关柜三、产品特点MNS系统与传统产品相比，具有更多优越性，其技术水平达到九十年代国际先进水平。
●设计紧凑：以较小的空间容纳较多的功能单元；●结构通用性强，组装灵活：采用25mm模数设计，方便柜内空间分割及抽屉加深的可能，能满足各种结构形式、防护等级及使用环境的要求；●采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。
MNS型低压抽出式开关柜技术规范方案书
MNS型低压抽出式开关柜技术规X书1、我方所提供开关设备的总体说明：1.1 低压开关设备的型号规格：MNS是一种模块化、多功能的低压配电配，应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压、配电和电动机控制系统。
MNS采用的柜体结构具有高度的灵活性。
根据不同客户的需要或不同的使用场合，柜体内可安装多种型号及规格元器件。
根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中，如：馈电回路与电动机控制回路可混装在一起。
MNS是一种全系列的低压开关柜，可以满足您全方位的需要，适用于4000A以下的所有低压系统。
MNS可以提供高水准的可靠性和安全性、人性化的设计，加强了对人身和设备安全所需的保护。
MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苟刻工期及供电边续性的要求。
1.2 低压开关设备的主要材料：主构架柜体基础结构是由C型材装配组成，C型型材是以E=25mm为模数安装孔的钢板弯制而成，全部框架及内层隔板都作镀锌钝化处理，四周门板，侧板则作喷塑涂漆。
1.3 低压开关设备的技术特点：1.3.1MNS系列低压开关柜包括固定技术和抽屉技术。
选用材料又分钢板结构技术和塑料结构技术。
技术水平达到当代国际水平。
1.3.2设计紧凑，以较小的空间能容纳较多的功能单元。
1.3.3结构通用性强，组装灵活：以便25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。
1.3.4 采用标准模块设计：分别可成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意组装，以便200余种组装件可以组成不同方案的框架结构和抽屉单元。
1.3.5 安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。
1.3.6技术性能高：主要参数达到当代国际水平。
1.3.7压缩场所：三化程度高，可大大压缩储存和运输预制件的场所。
1.3.8装配方便：不需要特殊复杂工具。
MNS低压抽出式配电柜-产品描述
企业自我声明
企业名称：沈阳通成电力设备厂
产品名称、型号：MNS低压抽出式开关柜
注册商标：通万佳
本企业在此郑重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承担全部法律责任。
本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更，将及时提交产品变更报告，否则由此引起任何事情本企业将承担全部责任。
d)功能单元中抽屉高度规格有：8E、16E、24E，分1/4单元、1/2单元、1单元、2单元、3单元
e)本系列单元的短路耐受强度验证，开关柜结构形式与送试样品相同
电流等级
2500A
2000A
1600A
1250A
1000A
母排规格TMY
2[100×10]
2[60×10]
2[80×10]
2[50×10]
外壳防护等级：IP30
触电保护类别：Ⅰ类 Ⅱ类□ Ⅲ类□
注：控制柜额定分散系数：0.6
产品描述
3. 系列的描述和型号的解释：
3.1 MNS产品系列描述：
a)本单元额定电流等级有：2500A、2000A、1600A、1250A、1000A
b)本单元水平母线额定短路耐受强度为：50kA/105kA
c)本单元垂直母线额定短路耐受强度为：50kA/105kA
3) 主要结构数据：
a.结构特点：
主构架采用C型型材，由2.0mm冷轧钢板弯制而成，在型材的二侧面有模数为25mm、φ5.4mm的安装孔及正面为φ9.7的安装孔。
装置的隔室主要分为功能单元隔室、母线隔室、电缆室，各功能室严格分开，相互隔离，各功能单元的作用相对独立。
小区住宅MNS型低压配电柜性能参数概括
小区住宅MNS型低压配电柜性能参数概括
低压配电柜，是引进和吸收国外先进技术、具有世界先进水平的组合式低压开关柜，适用于电厂、石油化工、冶金、高层楼寓、电信、轻纺、商业中心、空港等需要高可靠性的场合，作为发、供电系统中的配电、电动机集中控制。
无功功率补偿的低压配电装置。
一般数据
1 应用场合：配电、电动机控制；
2 执行标准：IEC60439、GB7251.1；
3 环境温度：-5?C～40?C；
4 温度条件：环境相对温度40?C时不超过50％，在较低温度时，允许有较高的相对湿度(如：20?C时为90％)；
5 安装地点：室内；
6 海拔高度：≤2000m。
机械数据
1 进出线形式：电缆/母线槽（桥）；
2 进出线方式：顶部/底部；
3 接线方式：柜前/柜后；
4 防护等级：IP30、IP40、IP54；
5 功能单元隔离形式：全隔离与部分隔离。
柜体尺寸
1 高度：2200；
2 宽度：600、800、900、1000、1200；
3 深度：600、800、1000、1200；
4 表面处理：高压静压环氧粉末喷涂；
5 柜体颜色：根据用户要求。
电气数据
1 额定绝缘电压：至1000V；
2 额定工作电压：至660V；
3 额定频率：50/60Hz；
4 额定冲击耐受电压：8KV；
5 辅助电路额定电压：AC380、220V/DC220V；
6 过电压等级：III；
7 污染等级：3；
8 额定电流：4000A；
9 水平母线额定电流：4000A；
10 垂直母线额定电流：2000、4000A。
(完整版)MNS_2.0技术参数
MNS 2.0低压开关柜技术说明及性能描述1、概述MNS 2.0低压开关柜是ABB公司研制开发的，代表国际先进水平的低压开关柜。
适用于所有发电、配电和电力使用的场合。
2006年，ABB向我公司进行了MNS 2.0低压开关柜的全面技术转让，包括设计、生产制造、质量控制和检测。
为确保MNS 2.0开关柜的制造质量100%符合ABB原装产品质量和技术要求，我公司与ABB公司对MNS 2.0开关柜在中国的制造有严格过程控制：所有的MNS 2.0开关柜制造必须接受ABB公司的监制，最后经双方共同检验合格后，标ABB和柘中商标。
2、引用标准及规范MNS 2.0开关柜是依据下列标准进行设计与制造。
GB7251.1-2005 低压成套开关设备ZBK36001-89 低压抽出式成套开关设备GB4720 低压电器电控设备GB9466-88 低压成套开关设备基本试验方法GB9466-88 低压成套开关设备基本试验方法GB50150-91 电气装置安装工程电气设备交换试验标准GB50168-92 电气装置安装工程电缆线路施工及验收规范IEC439-1 低压开关电器和控制电器组成的成套设备上述所有的规范、标准是有效版本。
3、技术数据●使用环境条件：安装地点：户内海拔高度： 1000m以下环境气温： -15℃～+45℃最高日气温： +35℃（24小时平均值）最大日温差： <15K最大相对湿度： 95％（日平均）90%（25℃）(月平均)耐地震能力：耐受烈度不超过8度空气污秽程度：轻度污秽●开关柜基本参数1）额定运行电压：400VAC2）额定绝缘电压：660VAC3）额定冲击耐受电压：8kV4）额定工作电流：水平主母线≤5000A垂直母线≤1250A5）工作频率：50Hz6）主母线额定短时耐受电流：≤80kA7）主母线额定峰值耐受电流：≤175kA8）垂直母线额定短时耐受电流：≤50kA9）垂直母线额定峰值耐受电流：≤105kA10）工频耐压：2500V-1min11）外形尺寸：（mm）高 2200宽 600－800-1000-1200深 600－800-1000-120012）防护等级： IP30～IP54（根据要求选用）4、框架MNS 2.0型低压开关柜的系统框架为带有25mm间隔模数孔的C型骨架。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

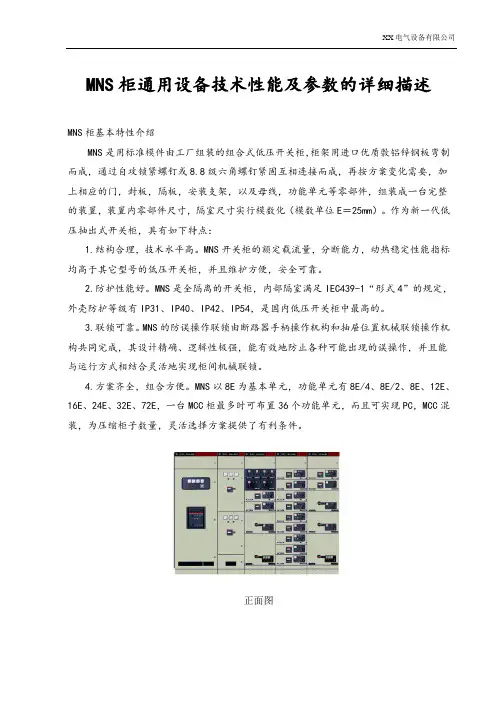

MNS柜通用设备技术性能及参数的详细描述MNS柜基本特性介绍MNS是用标准模件由工厂组装的组合式低压开关柜，柜架用进口优质敷铝锌钢板弯制而成，通过自攻锁紧螺钉或8.8级六角螺钉紧固互相连接而成，再按方案变化需要，加上相应的门，封板，隔板，安装支架，以及母线，功能单元等零部件，组装成一台完整的装置，装置内零部件尺寸，隔室尺寸实行模数化（模数单位E＝25mm）。
作为新一代低压抽出式开关柜，具有如下特点：1.结构合理，技术水平高。
MNS开关柜的额定载流量，分断能力，动热稳定性能指标均高于其它型号的低压开关柜，并且维护方便，安全可靠。
2.防护性能好。
MNS是全隔离的开关柜，内部隔室满足IEC439-1“形式4”的规定，外壳防护等级有IP31、IP40、IP42、IP54，是国内低压开关柜中最高的。
3.联锁可靠。
MNS的防误操作联锁由断路器手柄操作机构和抽屉位置机械联锁操作机构共同完成，其设计精确、逻辑性极强，能有效地防止各种可能出现的误操作，并且能与运行方式相结合灵活地实现柜间机械联锁。
4.方案齐全，组合方便。
MNS以8E为基本单元，功能单元有8E/4、8E/2、8E、12E、16E、24E、32E、72E，一台MCC柜最多时可布置36个功能单元，而且可实现PC，MCC混装，为压缩柜子数量，灵活选择方案提供了有利条件。
正面图开关柜分类进线柜：安装框架式低压断路器，通过断路器和各种截面（符合电流要求）的铜母线接收电能并传递给低压开关柜的水平母线。
母联柜：安装框架式低压断路器，通过断路器和各种截面（符合电流要求）的铜母线实现各段母线之间电能的分隔和传递。
馈线柜：安装框架式低压断路器或塑料外壳式断路器和各种截面（符合电流要求）的分支母线、电缆实现各回路电能的传递和分配。
电容补偿柜：安装自愈式（干式无油）低电压金属并联电容器、无功自动补偿器、刀熔开关、接触器等元件和相应的二次元件实现对系统进行无功功率补偿，提高系统的功率因数。
电机控制柜：安装塑料外壳式断路器或微型开关、接触器、热继电器和相应的二次元件实现对风机、风阀等机电设备的控制。
MNS开关柜符合标准MNS通用技术参数低压开关柜结构低压开关柜结构的基本骨架为组合装配式结构，柜体外壳采用高质量的冷轧钢板，全部框架、内隔板及功能单元采用高质量的敷铝锌钢板，加工剪切时铝锌膜自动随剪切刀覆盖剪切口，因此剪切口具有较强的自愈能力并不会发生腐蚀或生锈现象，柜体的其余用冷轧板的金属结构件都经过镀锌防腐处理。
低压开关柜用C型直柱，通过钢制自攻螺丝和8.8级螺栓，装配而成。
具有足够的机械强度，可以保证元件安装后及操作时无摇晃、不变形。
开关柜内的每个柜体分隔为三室（见下图），即水平母线隔室，功能单元隔室及电缆室，室与室之间用整块高强度阻燃环保塑料功能板和敷铝锌板相互隔开。
MCC 柜垂直母线组装在绝缘功能板之中，可防止开关电弧引起的对垂直母线的相间放电，提高了产品的点击防护能力和安全运行率,规格为50X30X5.角尺型垂直母线整块高强度阻燃环保塑料功能板MCC柜垂直母线母线室可以在柜的1/3和2/3高度装设最多两组水平主母线，通过特制的母线夹可以方便从柜后装卸水平母线。
（见下图）开关柜的结构设计尺寸为600（800，1000）×2000×1000（600、800）mm[宽×高×深]，各个尺寸的柜子可以互相拼联，排列尺寸灵活。
可以满足受建筑布置及其它因素影响对柜体的特殊要求。
（下图为一个例子）注：（1）---进线柜（2）---联络柜 （3）--- MCC 柜 （4）---转接柜开关柜拥有单独大体积的出线室（见上PC 、MCC 结构图），进出线可采用电缆或封闭母线槽，出线位置上、下进出，在柜的顶部和底部都预先设置了出线位置，柜子可以在工地现场调整出线方式。
抽屉：每相的插件以125A/片为单位，根据实际电流的大小选择每相的插件数量，配以与插件相同数量的绝缘导线。
实现回路的电流进出。
为了使一次插件更可靠运行，GE 公司亚太研发中心对触头片进行了专门的定型设计，并通过了各项试验的验证，其中包括85kA 开断冲击的试验，至今该一次插件我公司已生产30多万具，并被广泛运用于国内外众多重大工程中。
此部件为我公司自用并从未对外供应或转让技术。
抽屉单元带有导轨和推进机构，设有运行、试验和分离位置，且有定位机构。
同类型抽屉具有互换性，一旦发生故障，可在系统供电情况下更换故障开关，迅速恢复供电；功能单元有可靠的机械联锁。
通过操作手柄控制，具有明显的运行、试验、抽出和隔离位置，并配有相应的符号标志，为加强安全防范，操作手柄定位后可加挂锁（见下图）。
塑壳开关固定安装于抽屉单元内，当抽屉单元抽出时断路器及其他电器连同抽屉单元一起抽出（主回路与二次回路一起断开）。
a 8E/4、8E/2抽屉b 8E 抽屉c 16E 、24E 抽屉机械联锁手柄可挂锁操作手柄可挂锁插件：插入柜体的固定孔，将抽屉单元固定在各个位置上。
联锁机构：与插件，开关操作机构、手柄可靠联锁，使抽屉单元有明显的运行、试验、抽出和隔离位置机械联锁手柄可挂锁MNS 低压柜抽屉机械联锁示意外接导线端子大空间的电缆隔室内，设有高强度环保工程塑料制成的一、二次电缆接线端子，一次端子分别连接为6mm 2，16mm 2，25mm 2及以上的各种规格的电缆。
二次端子可以接1.5mm 2和2.5mm 2的二次电缆。
在电缆室内安装了多处电缆支撑支架，不会使电缆承受到影响其寿命的应力。
电缆入口、盖板等处设置了各种规格的穿心式或拼装式的塑料护圈。
在电缆正确安装好后，进线处的防护等级可达到IP40以上。
保护性接地低压开关柜内设有独立的PE 接地保护系统，并且贯穿整个装置。
在每台开关柜的明显处设置保护接地端子并有清楚而永久性识别。
PE 线的材料采用铜排，通过螺钉可靠地与低压开关柜柜体、接地保护导体连接。
低压开关柜底板、框架和金属外壳等外露导体部件通过通过螺钉、焊接、软导体连接等方法直接地有效相互连接确保保护电路的连续性。
低压开关柜的抽出式开关通过其自带的接地触头与低压开关柜的框架直接的、相互有效连接保证保护电路的连续性。
抽屉的金属外壳通过其推进导轨和滑动件与低压开关柜的框架直接的、相互有效连接保证保护电路的连续性。
保护导体通过钢制自攻螺丝和专配的支持件牢固地安装在柜的前下部，可以承受装置的运输、安装时所产生的机械应力和在单相接地短路事故中所产生的机械应力和热应力，保护电器的接地连续性不会被破坏。
二次电缆走线槽二次电缆接外接导线端子示意图柜内母线及绝缘导线敷设低压开关柜内的主母线和配电母线均为三相五线制（TN-S），材料为导电率为99.99%电解铜。
一次绝缘导线采用双层绝缘，额定绝缘电压750V，允许长期工作温度105℃的阻燃环保型铜芯镀锡电缆。
由于低压开关柜专用的母线夹主母线规格为10X30,10X60,10X80双排单拼,双排双拼.水平母线用高强度工程塑料制成的母线夹固定，保证母线与其它部件之间的距离不变。
高强度工程塑料制成的母线夹能承受装置的额定短时耐受电流和额定峰值耐受电流所产生的机械应力和热应力的冲击。
母线之间采用8.8级螺栓和蝶形弹簧垫圈作为连接固定件。
并使用力矩扳手按下表的数据，旋紧螺栓。
保证连接处有足够的持久的接触压力，并不使母线产生永久变形。
低压柜内所用二次导线采用阻燃型耐热铜质多股导线，一般二次配线为1.5mm2的绝缘导线（电流回路为2.5mm2），一次导线按导线选择表的原则选用。
二次导线用线夹固定在骨架或支架上，长距离的二次布线则二次导线敷设在引线槽内。
选用二次导线额定绝缘电压为500V，高于柜内主电路额定电压。
柜门、喷漆及颜色柜门安装铰链侧使用特殊的45o倒角弯边开启灵活，开启角度不小于120O。
紧固连接采用点焊、自攻螺丝固定，连接牢固、可靠。
紧固件均涂有防腐镀层或涂层。
低压开关柜的颜色我公司推荐国际流行米色，如业主有特殊要求可由业主指定色标。
柜内母线和导线的颜色和排列柜内母线在各相的母线上贴相标以表示母线的相序，在导线与线鼻连接处包裹黄（A）、绿（B）、红（C）色带以表示导线的相序。
柜内保护导体的颜色为黄绿双色。
黄绿双色只用作保护导体的识别。
外部保护导体的接线端标上接地符号。
柜内母线的相序按照下表排列（从装置正面观察）：人机界面低压开关柜的抽屉功能单元有明显的三个标志：连接位置、试验位置和分离状态。
各个位置有明显的符号标志。
开关柜具备完善的防误操作闭锁功能，并具有接通、试验和断开三个位置，三个位置都有机械定位装置，不会因外力的作用即从一个位置移到另一个位置。
在接通、试验和断开位置，开关柜的门都能合上。
开关柜的防护功能如下：─防止误分，误合断路器；─负荷开关加机械锁；─防止带负荷误分，误合隔离插头；─防止误入带电间隔。
每个抽屉单元都设设置了可靠的机械联锁功能。
其中8E/2抽屉的联锁和开关合分闸由同一操作手柄完成，操作手柄具有“合闸、分闸、试验、抽插、隔离”五个位置，当开关需要合、分或“再扣”时必须将旋转手柄向里按下后才能转动操作，这时抽屉被机械锁定，以防带负荷插拔；8E及以上抽屉由抽屉手柄和开关操作手柄组合而成，其中抽屉手柄具有“连接、试验、抽插、隔离”四个位置，只有当抽屉手柄转至连接位置后，开关操作手柄方可转动，进行开关的合、分或“再扣”操作。
反之，开关合闸后抽屉手柄不能转动，保证抽屉不会带负荷插拔，并且抽屉门也不能打开，只有当开关处于分闸位置，机械联锁解除，门才可以开启。
（机械连锁手柄见下图）a.8E/4和8E/2抽屉操作手柄位置b.8E,16E,24E抽屉操作手柄位置图低压开关柜的面板上设有红灯和绿灯，并分别表示断路器/接触器的合、分闸/接通、断开状态。
低压开关柜的面板上设置回路所需的电流、电压表等。
低压开关柜采用模数化设计（每个模数=25mm）和制造，因此相同规格的功能单元具有互换性。
功能单元结构件用敷铝锌板和增强型尼龙66高强度工程塑料制成，所以即使出线端短路事故发生后，功能单元的互换性也不会被破坏。
投标人（盖章）：XX电气设备有限公司授权代表（签字）：日期：XXXX年1月21日。
