GG1A-12(F)固定式高压开关柜的结构与参数及操作程序
高压开关柜操作说明
高压开关柜操作说明一、送电操作程序1、通过小推车将断路器手车(或PT手车、隔离手车、熔断器手车)推入开关柜；手车进柜时将手车的左右把手同时向内拉至把手II位置并将手车推入开关柜的试验位置，然后将手车的把手同时向外推至把手I位置，使手车推进机构与开关柜可靠锁定；2、将手车的二次插头插入插座内，并用扣件锁定；3、关闭开关柜后门(电缆室门)和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄逆时针方向打开接地刀，抽出接地刀操作手柄，关闭接地刀操作活门，并确认接地刀处于分闸状态；4、检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并测量电源电压在正常范围内，关闭仪表室；5、用就地或远方操作方式控制操作（处在开关柜试验位置的）断路器合、分各一次，确认断路器控制回路接线及信号回路显示正确；6、打开手车机构操作活门，用手车摇把顺时针将手车推入开关柜工作位置（手车到达工作位置时会发出“咔嗒”的扣锁响声），取出手车摇把并关闭手车机构操作活门；7、用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器合闸；8、检查开关柜的带电显示ABC三相指示灯亮，此时开关柜已处于高压带电状态，查看保护装置的母线电压及出线电流是否处于正常状态。
二、停电操作程序1、用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器分闸；2、检查开关柜的带电显示器ABC三相指示灯熄灭；此时开关柜已处于高压出线侧断电，但高压母线侧仍处于带电状态（热备用状态）；3、打开手车机构操作活门，用手车摇把逆时针将手车退出到开关柜试验位置（手车到达试验位置时会发出“咔嗒”的扣锁响声），取出手车摇把并关闭手车机构操作活门；三、手车拉出柜外的操作程序1、断路器手车(或PT手车、隔离手车、熔断器手车)需要拉出柜外时，应首先完成停电操作程序的所有步骤；2、需要进行接地刀合闸操作时应先打开接地刀操作活门，用接地刀操作手柄顺时针使接地刀合闸，抽出接地刀操作手柄，并确认接地刀处于合闸状态（如不需要接地刀合闸操作，可不进行此项操作）；3、打开开关柜前门（断路器室门），拔掉手车二次插头；4、将小推车放置在开关柜前指定位置；将手车的左右把手同时向内拉至把手II位置并将手车拉出至小推车上，然后将手车的把手同时向外推至把手I位置与小推车锁孔可靠锁定；5、检查开关柜内上下静触头防护活门处于自动闭合位置，关闭开关柜前门。
GG1A技术说明
GG1A技术说明一、产品介绍GG－1A(F)型开关柜是一种防护型固定式金属封闭高压开关设备。
广泛地运用于高压电动机的起动、投切运行等场合，可频繁操作，无爆炸、火灾等危险。
GG-1A(F)型系列开关柜防误程序锁功能齐全，性能可靠。
真空断路器的真空绝缘度高，灭弧性强，使用寿命长，维护方便。
二、型号意义三、结构说明开关柜框架由角钢焊接而成，面板及隔板均为薄钢板。
一次器件和二次器件相互隔离各成系统。
正面有门、操作面板和防误机构，侧面有防护板相隔。
开关柜正面右上方是断路器室门，右下方是电缆室门。
中间隔板将开关柜内部分为上下两部分。
上部分有断路器室、继电器室、仪表盘，下部分是电缆室。
隔离开关安装在柜体顶部，中间有隔板与断路器分开。
真空断路器、隔离开关操作机构等在断路器室内；电流互感器在中间隔板上；零序互感器等安装在电缆室内，断路器操作机构安装在柜体正面左下方。
二次仪表及器件安装在仪表盘上和继电器室内。
上隔离开关关合与上下门的开闭受控于程序锁，当隔离开关关合时，上下门打不开；当上下门打开时，隔离开关合不上。
四、主要技术参数五、工作条件1、环境温度：上限40℃，下限－10℃，高寒地区－25℃；2、相对湿度：日平均值≤95%，月平均值≤90%；3、使用环境：没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈震动等场所；4、安装地点垂直倾斜度不超过5°。
六、订货须知：订货时用户须提供下列资料：1.主接线方案编号；2.二次回路接线原理图，端子排列图，如端子无排列图时，按制造厂规定；3.开关柜内的电器元件的型号、规格、数量；。
楚天电气GG-1A(F-12)固定式开关柜
楚天电气-GG-1A(F-12)固定式开关柜详细描述：
GG-1A（F）型固定式高压开关柜是GG-1A型高压开关柜的改型产品，具有“五防”功能；高压开关柜适用于三相交流50Hz，额定电压3.6～12kV的单母线和单母线旁路网络系统，作为接受和分配电能之用。
高压开关柜内主开关为真空断路器，高压政策开关柜符合GB3906-1991标准。
GG-1A（F）型固定式高压开关柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
楚天电气-GG-1A(F-12)固定式开关柜参数：
开关柜主要电气参数：
额定电压（kV）3，6，10
额定电流（A）400，600，1000，1250，2000，3000
额定短路开断电流（kA）（最大）31.5
额定峰值耐受电流（kA）（最大）80
4秒短时耐受电流（kA）（最大）31.5
操动方式弹簧储能、电磁操动机构
母线系统单母线、单母线旁路
重量（㎏）约850（其中25-28方案重约1100）
楚天电气-GG-1A(F-12)固定式开关柜使用范围及条件：GG1A型高压开关柜系固定式具有防误装置的高压开关柜,适用
于交流50HZ,额定电压3.6.10KV,额定电流最大至1000A,额定开断电流最大至31.5KA单母线系统中作为接受或分配电能的户内成套配电高压设备。
信息来源：湖南楚天电气。
《高压开关柜基本知识
二、开关柜的主要特点：
及柜内带电部分或运动部件
1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。一个开 关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实 现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成 电力事故的主要原因。
壳内带电部分或运动部件
IP2X 防 止 直 径 大 于 1.防止直径大于 12.5mm 的固体进入壳内；
12.5mm 的物体
2.防止手触及壳内带电部分或运动部件
1
高压开关柜基本知识
IP3X
防 止 直 径 大 1.防止直径大于 2.5mm 的固体进入壳内； 于 2.5mm 的物体 2.防止厚度(直径)大于 2.5mm 工具或金属
4S 热稳定电流
kA
16 20 25 31.5 40
额定动稳定电流
kA
40 50 63 80 100
防护等级
外壳为 IP4X, 隔室间和门打开时为 IP2X
5
高压开关柜基本知识
5.五防联锁简介: （1）.当手车在柜体的工作位置合闸后,在底盘车内部的闭锁电磁铁被锁定在丝杠上,而不会被拉动. 以防止带负荷误拉断路器手车。 （2）.当接地开关处在合闸位置时, 接地开关主轴联锁机构中的推杆被推入柜中的手车导轨上,于是 所配断路器手车不能被推进柜内。 （3）.断路器手车在工作位置合闸后,出线侧带电,此时接地开关不能合闸. 接地开关主轴联锁机构中 的推杆被阻止,其操作手柄无法操作接地开关主轴. （4）.对于电缆进线柜;母线分段柜和所用变方案,由于进线电缆侧带电,下门上装电磁锁,来确保在电
GG-1A说明书
GG-1A(F)-12固定式高压开关设备安装使用说明书1. 概述2. 型号及其含义3. 使用环境条件4. 主要技术参数5. 开关设备结构6. 闭锁方案7. 防止电气误操作8. 安装、调试及维护9. 主电路方案10. 订货须知1 1 1 1 2 2 3 4 6 83. 使用环境条件4. 主要技术参数3.1 环境温度：-25'C~+40°C;3.2 海拔高度：不超过1000m;3.3 相对湿度：日平均值不大于95%,月平均值不大于90%;3.4 地震烈度：不超过8度；3.5 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
2. 型号及其含义1. 概述()固定式高压开关设备GG-1A F 型高压开关设备的基础上加装“防误” 闭锁装置和完善的接地系统达到两部提出的“五防”要求。
适用于发电厂、变电站和工矿企业变电所，额定电压3.6~12kV 三相交流50Hz 单母线和单母线旁路系统， 作为接受和分配电能之用。
本产品符合GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定。
本产品可配用真空断路器。
GG-1A (F) 12kV 固定式高压开关设备(以下简称“开关设备”)，系GG-1A 型高压开关柜改进派生产品。
在原GG-1A G G －1A (F)－12 / □主电路方案编号 额定电压(kV) 防误型设计序号固定式高压开关设备(开关柜）断口间极间、极对地间7额定绝缘水平1min 工频耐受电压雷电冲击kV kV 24、32、4224、32、4840、60、754.1 开关柜的技术参数中压成套开关设备5. 开关设备结构6. 闭锁方案为既满足广大工矿企业又满足电力部门订货要求，既适用新柜生产，又适于老柜的改造。
6.1 简易闭锁方案：即靠墙安装，设置简易接地桩端，从而基本上取消了程序锁，大大简化了闭锁装置。
该闭锁方案，采用锁板装置防止带负荷拉闸，前门采用锁门机构,防止误入带电间隔。

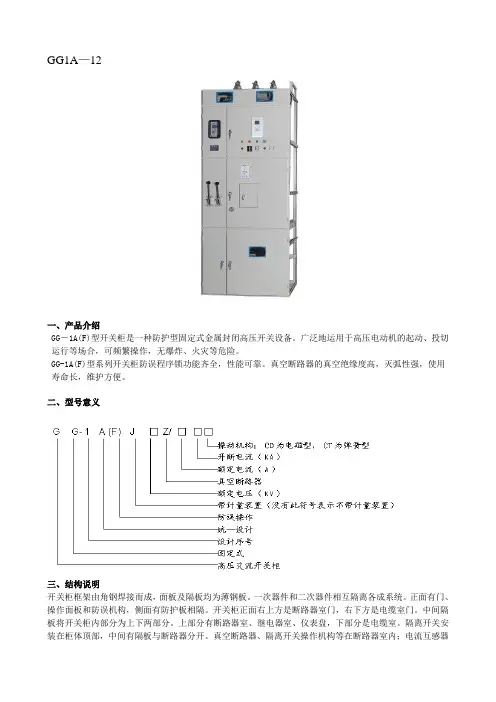

GGA
GG1A—12一、产品介绍GG－1A(F)型开关柜是一种防护型固定式金属封闭高压开关设备。
广泛地运用于高压电动机的起动、投切运行等场合，可频繁操作，无爆炸、火灾等危险。
GG-1A(F)型系列开关柜防误程序锁功能齐全，性能可靠。
真空断路器的真空绝缘度高，灭弧性强，使用寿命长，维护方便。
二、型号意义三、结构说明开关柜框架由角钢焊接而成，面板及隔板均为薄钢板。
一次器件和二次器件相互隔离各成系统。
正面有门、操作面板和防误机构，侧面有防护板相隔。
开关柜正面右上方是断路器室门，右下方是电缆室门。
中间隔板将开关柜内部分为上下两部分。
上部分有断路器室、继电器室、仪表盘，下部分是电缆室。
隔离开关安装在柜体顶部，中间有隔板与断路器分开。
真空断路器、隔离开关操作机构等在断路器室内；电流互感器在中间隔板上；零序互感器等安装在电缆室内，断路器操作机构安装在柜体正面左下方。
二次仪表及器件安装在仪表盘上和继电器室内。
上隔离开关关合与上下门的开闭受控于程序锁，当隔离开关关合时，上下门打不开；当上下门打开时，隔离开关合不上。
四、主要技术参数五、工作条件1、环境温度：上限40℃，下限－10℃，高寒地区－25℃；2、相对湿度：日平均值≤95%，月平均值≤90%；3、使用环境：没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈震动等场所；4、安装地点垂直倾斜度不超过5°。
六、订货须知：订货时用户须提供下列资料：1.主接线方案编号；2.二次回路接线原理图，端子排列图，如端子无排列图时，按制造厂规定；3.开关柜内的电器元件的型号、规格、数量；。
高压开关柜结构组成及基本参数
高压开关柜结构组成及基本参数高压开关柜是电力系统中非常重要的设备，用于控制和保护电气设备。
本文将介绍高压开关柜的结构组成以及其基本参数。
一、高压开关柜的结构组成1. 柜体：高压开关柜的外壳，通常由钢板制成，具有足够的机械强度和良好的绝缘性能。
柜体内部设置隔板和分隔间隔，以隔离不同部分的电气元件。
2. 断路器：是高压开关柜中最常见的设备，用于控制和断开电路。
断路器通常由固定和活动接触器组成，当电路中出现故障或需要断开电路时，断路器能够迅速切断电源。
3. 隔离开关：用于隔离电气设备和电源，通常没有带载能力。
其主要作用是确保维修和检修操作的安全。
4. 接地开关：用于将电气设备接地，以提供额外的安全保护。
接地开关能够有效地排除设备中的残余电流，减少触电风险。
5. 电流互感器（CT）：用于测量电路中的电流。
电流互感器将高电流转换为低电流，以便测量仪表进行准确测量。
6. 电压互感器（VT）：用于测量电路中的电压。
电压互感器能够降低高压电路的电压，并将其转换为低压以便测量。
7. 仪表仪器：用于监控和显示电气设备的状态和参数。
常见的仪表包括电压表、电流表、频率表等。
二、高压开关柜的基本参数1. 额定电压：指高压开关柜能够正常运行的额定电压，通常以千伏（kV）为单位，如10kV、35kV等。
2. 额定电流：指高压开关柜能够正常承载的最大电流，通常以安（A）为单位，如1000A、2000A等。
3. 额定短时耐受电流：指高压开关柜在一定时间内能够承受的短时过载电流，通常以千安（kA）为单位，如20kA、50kA等。
4. 额定短路关合电流：指高压开关柜在短路故障时能够承受的最大电流，通常以千安（kA）为单位，如40kA、80kA等。
5. 隔离开关的负荷开断电流：指隔离开关在分断负荷电流时能够承受的最大电流，通常以安（A）为单位。
6. 断路器的开断能力：指断路器在断开短路电流时能够承受的最大电流，通常以千安（kA）为单位。
GG-1A(F)型 固定式高压开关柜 说明书
!"#$%&'()*+,-./012345
!"#$%&'(
!"#$%&'()*+ !"#$%& !" !"#$% ! !"#$ !"#$%& ! ! !"#$"%& !" !"#$%& !"#$%& !"#$%&'()*+, !"#$% #$%&' ( !"#$%&' !"#$% !" !"#$%&'() !"#$ !"#$%&'( ! VM !"#$%&'()*+ ! "# TM !"#$%&' !"#$%&'()*
PKO=ddJN^EcFff PKOKN= ==== ==== ==== PKOKO= ====~K= ====ÄK= ====ÅK= ====ÇK=
!"#$%&' !"#$
!"#$%&'
!"#$%&'()*"%+, !"#$%&'()
!"#$%&'()*+,-./01.23 !"#$%!&#!'()*+,-./0 ! !"#$%&'()*+, !"#$ % !"#$%&' !"# !F ! " !"#$%&'(")*+ !"#$%E !"#
高压开关柜操作规程
高压开关柜操作规程高压开关柜是电力系统中必不可少的设备, 为了保障其安全可靠, 需要遵守一定操作规程。
下面是高压开关柜操作规程, 共计。
一、操作前检查1、检查开关柜本体、开关本体及与其相关设备是否完好无损。
2、检查开关柜内部的密封、绝缘状况及机构运行是否正常。
3、先切断开关柜之前的电源，以利于进行操作。
4、检查开关柜所需的工具及安全具备是否齐全，如绝缘手套、绝缘垫等。
二、操作流程1、先进行检查和准备工作之后，逐一关闭至要操作的开关及附属设备。
如果发现任何异常问题，应该立即停止操作并处理。
2、开关柜门锁定且电源已切断，将按下门锁定按钮，并将锁紧器旋转到“锁上”位置，确保门锁定。
3、检查高压开关是否处于断开状态。
如果不是断开状态，则必须先分段，确保安全。
4、进行绝缘检查，将验电笔靠近断路器、开关柜有隔离区划分的表面，以检查其是否绝缘良好。
若验电笔发出声响，表明绝缘不良，不能进行操作。
5、操作开关柜，必须要有指挥。
在进行操作时，最好要进行名义宣布和对答，避免误操作带来的安全隐患。
6、在维护和更换设备时，必须遵守相关操作程序，并遵守施工规章，确保施工人员人身安全。
三、注意事项1、开关柜门向右侧打开，如有任何异响或者开关柜固定结构受到影响，则需要进行检查和处理。
2、操作人员应穿戴符合电气安全操作标准的工作服、手套等。
同时，要进行随时检查，确保其良好状态。
3、维修、排除故障和处理异常情况时，严格注意安全，必须先切断电源，确保开关柜的安全。
4、在断开高压开关时，一定要注意进行隔离操作，避免电击事故发生。
5、在进行开关柜故障检修和异常情况处理时，必须严格按照相应操作规程和安全程序，确保操作不发生任何问题。
总之，高压开关柜是电力系统中不可或缺的一个设备，其操作必须符合相关的规程和程序要求，才能保证其安全可靠的运行。
操作高压开关柜是一项复杂的工作，需要对设备的原理、性能和安全要求有深入的了解，以及熟练掌握相关的操作技能。
GG1A高压开关柜一次回路检修作业指导书
G G1A高压开关柜一次回路检修作业指导书1.危险辩识1.1 母线，刀闸上端带电有可能触电.1.2 更换开关时防止机构弹簧反作用力伤人.1.3 误入其它带电间隔发生触电事故。
2. 准备阶段2.1 物质:同型号的合格的真空泡一个.2.2 工具:套筒扳手一套,梅花扳手14-17,17-19,19-22三把,常用电工工具一套.2.3 人员:两名电工.2.4 票证:<<设备检修作业许可证>>，《停、送电联络票》。
2.5 方案:根据以上制定详细检修方案.2.6 安全学习:根据方案组织参加人员学习.3. 实施阶段3.1 停运该回路的用电设备,分断开关,取下控制保险,合闸保险.3.2 拉下刀闸,将刀闸操作把手绑好,防止刀闸合上.并挂‘‘禁止合闸”标示牌.3.3 高压验电,装设接地线。
3.4 拆下真空泡上端连接母排,拆下真空泡上下压板上的支撑绝缘板.3.5 拆下真空泡上端压板,导电夹取下.3.6 将断路器合闸,卸下下端带孔销,再分闸卸下下导电夹及联结头.3.7 拆下真空泡下端压板,取下不合格的真空泡.3.8 装上合格的真空泡及上下橡胶垫,装上下压板.装支撑绝缘板.将各连接部件螺栓拧紧.3.9 下导电夹旋上联结头并拧紧.3.10 手动合闸插入带孔销,分闸.3.11 装上上端连接母排.3.12 调试3.12.1三相同步检查,调整绝缘子联结头与动导电杆螺纹,用同不指示灯检查,三相基本同步,三相不同步要求不大于1MM.3.12.2 行程开距的调整,调节分闸限位高度使导电杆总行程为13MM左右.3.12.3 超行程调整,用手动将断路器合闸位置,触头行程应在3-4MM,如不合格将带孔销拔出调整联结头使之达到要求.3.12.4 分合闸速度调整,其调整分闸弹簧来调节,分闸弹簧压的越紧,分闸速度越快,但同时合闸速度相应变慢.应两者兼顾.3.12.5 用手动缓慢分合几次,应灵活可靠.再用电动分合闸检查.3.12.6 检查各连接螺栓是否拧紧,各孔销是否锁好.3.12.7 通知校验人员进行测量每相导电直流电阻及工频耐压试验。
12高压开关柜操作及参数整定
12高压开关柜操作及参数整定一、KYN28A-12 户内交流金属铠装抽出式开关柜主要一次器件：高压真空断路器（手车式VD4、VS1）、电压互感器、电流互感器、零序电流互感器、带电指示器、接地开关、避雷器等。
1）通电前准备工作1、先对做好高压头子的高压线进行耐压试验，在试验完成后按规范接好线2、检查接线是否符合规范，高压线的地线是不能从零序互感器中单向穿过3、检查地线有没有可靠接地，不能是只把地线接到高压柜或变压器外壳上4、测量接入电压互感器的三相电阻阻值是否正常，三相之中是否有接地现象5、按图纸检查控制线路是否正确，重点注意高压变压器的超温跳闸信号是否接到高压柜中6、断开控制空开，待上电检查电压无误再合上2）送电、断电、检修操作步骤：送电操作（关柜门→分接地开关→断路器至工作位置→合断路器）1、将断路器手车从转运车上移至柜内，即处于实验断开位置；2、将二次插头插好，此时可对断路器进行操作试验；3、将所有柜门关闭，确认断路器处于分闸状态；4、插入接地开关操作手柄逆时针旋转，分断接地开关；5、抽出接地开关操作手柄，操作口封片弹起封闭接地开关操作孔；6、此时先不要接通主回路，先操作面板上“分合闸控制”开关进行合闸，测试所有“紧停”按钮，分闸开关及变压器超温跳闸是否正常；7、插入断路器手车摇把，顺时针旋转摇把直至到位，此时主回路接通，断路器手车处于工作位置；8、操作面板上“分合闸控制”开关进行合闸操作。
（若未储能则将储能开关旋“自动”位置，先储能后合闸操作；合闸操作后自动储能）9、在断路器合闸后让变压器通电5分钟，然后操作面板上的“分合闸控制”开关进行分闸，让变压器断电5分钟10、重复步骤9让变压器反复通断电3次。
断电、检修操作（分断路器→断路器至实验位置→合接地开关→开柜门）1、操作面板上“分合闸控制”开关，使断路器分闸；2、插入断路器手车摇把，逆时针旋转摇把使断路器手车退至试验位置，此时主回路断开，活门关闭；3、压下接地开关操作口封片，插入接地开关操作手柄顺时针旋转，使接地开关合闸；4、检修时，拨出二次插头并将其扣锁在手车上，将断路器手车移至转运车并锁定。
