耐腐蚀复合材料管道-预应力钢筒混凝土给水管道(通用版)

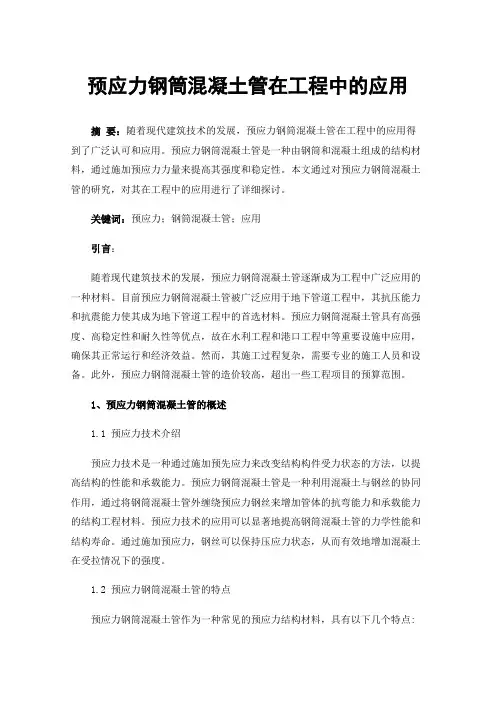

预应力钢筒混凝土管在工程中的应用
预应力钢筒混凝土管在工程中的应用摘要：随着现代建筑技术的发展，预应力钢筒混凝土管在工程中的应用得到了广泛认可和应用。
预应力钢筒混凝土管是一种由钢筒和混凝土组成的结构材料，通过施加预应力力量来提高其强度和稳定性。
本文通过对预应力钢筒混凝土管的研究，对其在工程中的应用进行了详细探讨。
关键词：预应力；钢筒混凝土管；应用引言：随着现代建筑技术的发展，预应力钢筒混凝土管逐渐成为工程中广泛应用的一种材料。
目前预应力钢筒混凝土管被广泛应用于地下管道工程中，其抗压能力和抗震能力使其成为地下管道工程中的首选材料。
预应力钢筒混凝土管具有高强度、高稳定性和耐久性等优点，故在水利工程和港口工程中等重要设施中应用，确保其正常运行和经济效益。
然而，其施工过程复杂，需要专业的施工人员和设备。
此外，预应力钢筒混凝土管的造价较高，超出一些工程项目的预算范围。
1、预应力钢筒混凝土管的概述1.1 预应力技术介绍预应力技术是一种通过施加预先应力来改变结构构件受力状态的方法，以提高结构的性能和承载能力。
预应力钢筒混凝土管是一种利用混凝土与钢丝的协同作用，通过将钢筒混凝土管外缠绕预应力钢丝来增加管体的抗弯能力和承载能力的结构工程材料。
预应力技术的应用可以显著地提高钢筒混凝土管的力学性能和结构寿命。
通过施加预应力，钢丝可以保持压应力状态，从而有效地增加混凝土在受拉情况下的强度。
1.2 预应力钢筒混凝土管的特点预应力钢筒混凝土管作为一种常见的预应力结构材料，具有以下几个特点:首先，预应力钢筒混凝土管具有很强的承载能力。
由于其预应力钢丝的引入，可以有效提高混凝土管的抗弯强度和承载力。
预应力钢丝通过施加预先的张拉应力，有效地减小了混凝土在受力时的裂缝和变形，从而使钢筒混凝土管能够承受更大的荷载。
其次，钢筒混凝土管具有较长的使用寿命。
钢管本身还可以防止混凝土管受到外部冲击和挤压而变形或破裂。
因此，钢筒混凝土管的使用寿命往往较长，可以满足工程的持久性要求。
给水排水管道材料分类
选择给水管材时，应考虑以下几方面因素：1）管道承受内压和外荷载强度；2）管道耐腐蚀性能；3）管道使用年限；4）管道运输、施工和安装难易程度；5）管道内壁光滑程度；6）管道价格.设计中，应通过以上几方面的技术、经济综合评价，确定技术、经济合理的管道材料。
对排水管渠的要求是：1）应有足够的强度以承受外荷载内部水压；2）应具有抵抗污水中固体杂质的冲刷和磨损的性能；3）应具有抗腐蚀性能；4）管道内壁光滑、不透水；5）尽量就地取材。
给排水管道主要是指给水管道部分.现在市面上的管道材质五花八门，用户往往摸不到头绪。
那么究竟有哪些种类，又有哪些适合使用呢？1) 镀锌铁管。
镀锌铁管是目前使用量最大的一种材料。
由于镀锌铁管的锈蚀造成水中重金属含量过高,影响人体健康，许多发达国家和地区的政府部门已开始明令禁止使用镀锌铁管.目前我国正在逐渐淘汰这种类型的管道。
2) 铜管。
铜管是一种比较传统但价格较贵的管道材质，耐用而且施工较为方便。
在很多进口卫浴产品中,铜管都是首选。
价格是影响其使用量的最主要原因，另外铜蚀也是一方面的因素.3) 不锈钢管。
不锈钢管是一种较为耐用的管道材料。
但其价格较高，且施工工艺要求比较高，尤其其材质强度较硬，现场加工非常困难,所以装修工程中用得较少。
4）铝塑复合管。
铝塑复合管是目前市面上较为吃香的一种管材，由于其质轻、耐用而且施工方便,其可弯曲性更适合在家装中使用。
其主要缺点是在用做热水管时,长期的热胀冷缩会造成管壁错位以致渗漏。
5）不锈钢复合管。
不锈钢复合管与铝塑复合管在结构上差不多，在一定程度上，性能也比较接近。
同样，由于钢的强度问题，施工仍较困难.6）PVC管.PVC(聚氯乙烯）塑料管是一种现代合成材料管材。
但近年来科技界发现，能使PVC变得更为柔软的化学添加剂酞,对人体内肾、肝、睾丸影响甚大，会导致癌症、肾损坏,并破坏人体再造系统,影响发育。
一般来说，由于其强度远远不能适应水管的承压要求，因此极少使用于自来水管。
水工程领域中不同材质管道的优缺点及其适用范围给水排水建筑给排水
室外排水管道管材
54
室外排材的重要性 1、可靠性 2、安全性
56
建筑给水排水管道管材 二、管材种类
金属管
塑料管 复合管
57
建筑给水排水管道管材 1、给水管
1.1 金属管 1.1.1 镀锌钢管
优点：耐腐蚀；延长使用寿命。 缺点：二次污染 适用范围：仅用于消防系统
58
建筑给水排水管道管材
59
建筑给水排水管道管材
1.1.2 给水铸铁管 优点：抗腐蚀；造价低；耐久性好 缺点：质地脆；重量大；长度小 适用范围：埋地敷设，给水明管
60
建筑给水排水管道管材
61
建筑给水排水管道管材
1.1.3 铜管 优点：耐腐蚀；耐高温；韧性好；线膨 胀系数小；卫生 缺点：价格高 适用范围：热水，经济能承受
47
室外排水管道管材
48
室外排水管道管材
6、国内应用较多的新型管材 高密度聚乙烯管（HDPE）——
内壁光滑，耐腐蚀性好，柔韧性好，重量轻， 采用热熔粘结性接口，对管道基础要求低，长度一 般12m，600~800口径的管价格低于玻璃钢夹砂管。 为新型实用性管材。
49
室外排水管道管材
50
室外排水管道管材
( 6) 阻力小，能耗低，输水 能力可基本保持不变。 ( 7) 综合成本合理。 ( 8 ) 管材来源有保证，管件 配套方便。 ( 9) 便于运输，安装。 ( 10 ) 寿命长，维修量小， 便于管理。
3
室外给水管道管材
四、管材种类
金属 非金属
灰铸铁 球墨铸铁 钢管 钢筋混凝土：预应力、自应力
玻璃钢
塑料：硬聚氯乙烯、聚乙烯
9
室外给水管道管材
10
预应力钢筒混泥土管PCCP施工方案
预应力钢筒混泥土管PCCP施工方案预应力钢筒混凝土管（PCCP）是一种用于输送水、污水及其他液体的管道系统。
它由一系列钢筒和预应力钢束组成，外层涂有混凝土保护层。
PCCP管在施工过程中需要经过一系列工序，包括预应力钢筒的制造、预应力钢束的布置和张拉、浇筑混凝土保护层等。
本文将详细介绍PCCP施工的各个环节和注意事项。
一、施工前准备1.材料准备：准备好所需的预应力钢筒、预应力钢束、混凝土、模板等材料。
2.设备调试：确保需要使用的设备，如钢筒制造设备、张拉设备等都正常运转。
3.施工方案：制定合理可行的施工方案，包括预应力钢筒制造、预应力钢束布置和张拉、混凝土浇筑等工序的具体步骤和时间安排。
二、预应力钢筒制造1.钢板制造：将卷板切割成合适大小的钢板，然后进行辊压成形，使其成为圆筒形状。
确保钢板的质量符合要求并进行质量检验。
2.焊接：将切割好的钢板焊接在一起，形成一个完整的钢筒。
焊接时要严格控制焊接质量，确保焊点不松动、无裂纹等。
3.防腐处理：对焊接好的钢筒进行防腐处理，包括喷涂防腐涂料、防腐涂层烘干等。
三、预应力钢束布置和张拉1.钢束布置：根据设计要求，在钢筒内布置预应力钢束，确保其数量和位置符合设计规范。
2.钢束张拉：使用张拉设备对钢束进行张拉，使其受力状态满足设计要求。
张拉时要注意张拉力的控制，避免过度张拉导致钢筒变形或破坏。
3.钢束锚固：完成钢束张拉后，进行钢束锚固，确保钢束的受力能够传递到钢筒中。
四、混凝土浇筑1.模板搭设：根据设计要求，在钢筒外侧搭设模板，确保模板的平整度和稳定性。
2.混凝土浇筑：将预制好的混凝土通过浇注口注入钢筒内，严格控制浇注质量和流动性。
浇注时要避免混凝土内部的气泡和空隙。
3.养护：混凝土浇筑完成后，对其进行养护，以保证混凝土的强度和耐久性。
五、管道安装1.输送管段连接：将预制好的PCCP管段按照设计要求进行连接，采用密封接头等方式保证管道的密封性。
2.支撑与固定：对管道进行支撑与固定，确保其稳定性和承载能力。
给水排水工程埋地预应力混凝土管和预应力钢筒混凝土管管道结构设计规程
给水排水工程埋地预应力混凝土管和预应力钢筒混凝土管管道结构设计规程【实用版】目录1.引言2.给水排水工程的概述3.预应力混凝土管和预应力钢筒混凝土管的特点及应用4.管道结构设计规程的重要性5.结论正文1.引言随着城市化进程的加快，给水排水工程在国民经济中的地位日益重要。
城市供水和排水系统的正常运行离不开各种管道设施，其中预应力混凝土管和预应力钢筒混凝土管是常见的两种类型。
为了确保管道工程的安全、可靠和经济性，必须按照一定的设计规程进行结构设计。
本文旨在探讨预应力混凝土管和预应力钢筒混凝土管管道结构设计规程的相关内容。
2.给水排水工程的概述给水排水工程是指通过建设供水管道、排水管道、污水处理设施等基础设施，实现城市供水和排水系统的正常运行。
给水排水工程主要包括三个方面：给水工程、排水工程和建筑给排水。
其中，给水工程涉及自来水厂设计、供水管道、泵房、滤池、沉淀池等设施；排水工程包括市政排水（有时与市政给水合并为市政工程）和水处理，主要涉及污水处理厂和回用水处理等；建筑给排水则是建筑内的给排水及消防管道设计，涉及范围广泛。
3.预应力混凝土管和预应力钢筒混凝土管的特点及应用预应力混凝土管和预应力钢筒混凝土管是给水排水工程中常用的两种管道类型，具有以下特点：（1）预应力混凝土管：预应力混凝土管是一种通过预先施加预应力，提高管道抗压性能的混凝土管道。
它具有强度高、抗渗性能好、耐久性强、节约材料等优点，广泛应用于给水、排水、输油等工程。
（2）预应力钢筒混凝土管：预应力钢筒混凝土管是一种采用钢筒作为混凝土管道的支撑结构，通过预应力钢束将混凝土压缩成所需的圆形断面。
它具有强度高、刚度大、抗渗性能好、施工简便等优点，适用于大口径、高强度的给水排水工程。
4.管道结构设计规程的重要性管道结构设计规程是保证给水排水工程安全、可靠和经济性的重要依据。
设计规程主要包括以下几个方面：（1）材料选择：根据工程需求和性能要求，选择合适的管道材料，如水泥、砂、石子、钢材等。
预应力钢筒混凝土管(PCCP)的应用
预应力钢筒混凝土管(PCCP)的应用摘要：预应力钢筒混凝土管(英文缩写PCCP)是目前世界上广泛采用的优质、新型、高强的新型混凝土复合管，在城市供水管网直径大于1.2m的大口径管应予以大力推广。
关键词：PCCP；防蚀特性；综合性能优越；显著效益一、PCCP管的简介预应力钢筒混凝土管(英文缩写PCCP)是目前世界上广泛采用的优质、新型、高强的新型混凝土复合管，它是一种在混凝土管芯中镶入钢筒体，管芯外面缠绕预应力高强钢丝，再在表层喷涂水泥砂浆的复合管材。
作为一种新型的输水管材，PCCP具有适用范围广、经济、寿命长、抗震性能好、安装方便、运行费用低、基本不漏水等优点、可广泛应用于长距离输水、城市给水，包含原水输水管道、污水管道、发电厂冷却用水、农业灌溉用水等。
二、PCCP管之构造及特性传统水泥管的优点为压缩强度高，耐蚀性及稳定性好，缺点为抗拉强度低，不具弹性能力，相反地，钢铁材料特性为抗拉强度高，具良好弹性能力，但耐蚀性差，两者之优缺点为互补性质，PCCP管则是将水泥管之优点与钢铁之优点，巧妙地结合在一起之混合体，不但兼具两者之优点，并且消除两者之缺点，其结构及特性如下：1. PCCP管的结构PCCP之结构为由高强度预应力钢丝缠绕在混凝土管上面，预应力钢丝缠绕强度达120kg/mm2，混凝土管中间有钢筒，与两端的承插口及胶圈构成密封作用，密封构造不但杜绝流体的泄漏，而且两端胶圈的设计可允许PCCP管承受少量的位移。
2. PCCP管优点1) 水泥特有的防蚀特性：PCCP管的预应力钢丝、承插口、钢筒等均埋在水泥层内，由于水泥本身高达PH12.5的碱性环境，使得内层金属表面产生非活性的氧化铁保护层，此保护层会阻止金属进一步氧化，所以PCCP具有其它管种所没有的防蚀特性，其水泥体本身就是一个防蚀的环境，不但提供防蚀的功能，而且提供结构强度，其它管种的防蚀保护主要是利用隔离层(例如油漆或披覆)，将周围环境，这种防蚀方法，较容易因隔离层受到破坏或因前处理未作好而失去防蚀作用。
预应力钢筒混凝土循环水管(PCCP管)安装方法探讨
预应力钢筒混凝土循环水管（PCCP管）安装方法探讨摘要：随着技术的进步，PCCP管在国内电力建设工程中使用广泛，PCCP管的安装方法值得探讨。
本文对“内拉法”安装PCCP管件进行叙述。
关键字：PCCP管件、安装、内拉法；1.内拉法与外拉法简介预应力钢筒混凝土管( Prestressed Concrete Cylinder Pipe，简写PCCP)综合地发挥了钢材的抗拉、易密封和混凝土的抗压、耐腐蚀性能，具有高密封性、高强度和高抗渗的特性。
PCCP管在国内工程安装中多次使用，安装方法分为内拉法及外拉法。
PCCP管直径不大，可采用钢丝绳外捆绑在PCCP管外部，然后用手拉葫芦在外侧对PCCP管进行拖拽、安装，简称“外拉法”。
但对于大管径的PCCP管外部捆绑不便，无法满足大直径PCCP管的安装。
可采用一个自制扁担在已安装完毕的PCCP管内，另一个在需安装PCCP管外端，以自制扁担作为支撑，手拉葫芦及钢丝绳连接两个自制扁担，从而对PCCP管进行拖拽、安装的方法，此方法简称“内拉法”。
2.施工准备本文以神华国华寿光电厂2×1000MW机组工程项目为例，对PCCP管的“内拉法”进行详细的阐述。
神华国华寿光项目1#机、2#机循环水管均采用预应力钢筒PCCP管，管件外径4.2m，内径3.6m，长5m，单件重47.5t。
主吊机具选择：2.1吊装机械日立KH700/150t履带吊。
选择工况：主臂45m，工作半径9m，额定负荷为57t。
加上吊索具，实际负荷48.5t，负荷率85.1%，符合吊装需求。
2.2工器具、材料准备一对Φ39mm，6×37＋1麻芯，长18m的主吊钢丝绳；自制扁担一对；5t葫芦两个；一对Φ20mm，6×37＋1麻芯，长16m；一对Φ20mm，6×37＋1麻芯，长6m；管件密封胶圈若干；润滑油若干；3.PCCP管的吊装3.1现场施工条件确定安装位置的坐标点并测量地面标高和中心线，并与土建进行管沟基础的交接。
详细介绍给水管网工程常用管材预应力钢筒混凝土管
详细介绍给水管网工程常用管材--预应力钢筒混凝土管预应力钢筒混凝土管(PCCP)是在带钢筒（薄钢筒的厚度约1.5mm左右）的混凝土管芯上，缠绕一层或多层环向预应力钢丝，并作水泥砂桨保护层而制成的管子。
它的开发应用已有半个多世纪的历史，这一技术是法国Bonna公司最先研制的，到上世纪四十年代欧、美竞相开发，目前美、法各国的年产量达数十万km，其中美国、加拿大是世界上推广使用预应力钢筒混凝土管最多的国家，广泛应用于城市输配水干管、火电站供水管、水利工程、雨污水干管、工业供水及废水管线等方面，目前世界上规模最大的利比亚"人工河"工程，全长数千km，就是使用直径4m、工压2.8MPa的预应力钢筒混凝土管敷设，工程完工部分运行情况良好。
由美国水工协会负责制定的《预应力钢筒混凝土管》美国国家标准，代表了国际先进水平，主要包括了ANSI/AWWA C301-1999《AWWA STANDARD FOR PRESTRESS CONCRETE PRESSURE PIPE，CYLINDER TYPE(钢筒型预应力混凝土压力管)》产品标准和ANSI/AWWA C304-1999《AWWA STANDARD FOR DESIGN OF PRESTRESS CONCRETE CYLINDER PIPE(预应力钢筒混凝土压力管设计标准)》。
世界上主要制造预应力钢筒混凝土管的厂家有美国"Ameron"公司(DN1200～4000mm)，美国的"Price Brather"公司(DN1200～4000mm)，法国的"Bonna"公司(DN600～2500mm)，德国的"Dyckerhoff-Widmann"公司(DN600～2500mm)。
二十世纪八十年代末，随着我国城市供水、工业用水、农田水利建设的迅猛发展，对于输水管材提出更高的要求，山东电力管道有限公司、无锡华毅管道有限公司先后从美国"Ameron"公司引进技术及关键设备，深圳太阳管道公司从美国的"Price Brather"公司全套引进该公司的制管技术及设备。
预应力钢筒混凝土管(PCCP)选材与应用论文
预应力钢筒混凝土管（PCCP）的选材与应用【摘要】预应力钢筒混凝土管（pccp）作为一种新型的输水管材，具有适用范围广、寿命长、密封性好、耐腐蚀、安装方便、工程造价低等优点。
本文通过在陆埠水库至干溪村原水管道改造工程中对管材的选择与应用比较，总结pccp管的选材和施工经验，为pccp管的推广使用提供了参考。
【关键词】pccp管；选材；管道安装；压力试验；体会1 前言因原建设管道老化严重，且输水能力不能满足新建水厂的原水量要求，余姚市自来水有限公司决定对陆埠水库原水管道进行改造，新安装dn1000管道约2800米。
由于受到地理条件限制，经多次踏勘讨论，新建管线设计沿现状大溪西侧溪底敷设。
溪坑呈南高北低有一定的高差，经地质勘察，溪坑地质情况为无胶结砾砂混卵石，易塌落，即使在枯水期水深也有0.1米-0.9米，且卵石的透水性好，因此，选择合适的管材和施工方法是该工程要解决的首要问题。
2 管材的选择管材的选择是输水管道安装工程的重要内容，现在常用的长距离输水管道管材主要有钢管、球墨铸铁管、pe管和pccp管等。
针对该工程的实际情况，在稳定性，耐腐蚀性、安装方便性和造价等方面，我们对上述几种管材做了分析比较。
2.1 钢管的使用比较悠久，一般常用的大口径钢管为螺旋焊钢板卷管，较长的螺旋焊缝势必造成受压强度的降低，钢管必须要做好内外防腐，同时在施工时要保证防腐层的完整稳定，砾砂混卵石的基础及回填料对防腐层很容易造成损伤，潮湿的环境便会不断地腐蚀钢管。
针对该工程，使用钢管可靠性较差，后期运行费用也必然增高，且钢管采用焊接安装，该工程位于溪坑内，焊接不仅减缓安装速度，增大排水量，还会因为用电原因产生不安全因素，因此钢管不适合在该工程中使用。
2.2 球墨铸铁管较钢管强度大，跟以前应用的灰口铸铁管相比，又具有一定的韧性，因此应用也比较广泛。
球墨铸铁管采用胶圈接口，内部水泥喷浆防腐，其密闭性、防腐性都比较出色，且安装简便，同规格管材，球墨铸铁管的径流量大，后期维护方便，但因该工程具有坡度，安装稳定性存在一定的不足，且相对其他材料价格较高，因此该工程不考虑使用球墨铸铁管。
预应力钢筒混凝土管规格
预应力钢筒混凝土管规格
预应力钢筒混凝土管是一种常用于输送液体或气体的管道材料。
它由预应力混凝土和钢束组成，具有较高的强度和耐久性。
预应力钢筒混凝土管的规格可以根据不同的需求而变化，常见的规格有直径为300毫米至3000毫米的管道。
这样的规格范围，可以满足各种不同场合的使用要求。
预应力钢筒混凝土管的制造使用了先进的技术和工艺。
首先，通过钢模具将预应力混凝土浇注成型，然后将钢束置于混凝土管中心位置。
接下来，对钢束进行张拉，使其紧固在混凝土中。
最后，进行养护处理，使混凝土得到更好的强度和耐久性。
预应力钢筒混凝土管具有许多优点。
首先，它的强度高，可以承受较大的压力和负荷。
其次，由于钢筒的加固作用，它具有较好的抗震性和抗风性能。
此外，它的耐久性也较高，可以长时间使用而无需频繁维修或更换。
在使用预应力钢筒混凝土管时，需要注意以下几点。
首先，选择合适的规格和尺寸，以满足具体的使用要求。
其次，安装时需要遵循相关的技术规范和操作规程，确保安装质量。
最后，定期检查和维护管道，以保持其正常运行和延长使用寿命。
预应力钢筒混凝土管在各个领域都有广泛的应用。
例如，在城市给排水系统中用于输送污水和雨水；在工业生产中用于输送化工品和液体原材料；在建筑领域用于构建地下隧道和桥梁基础。
总而言之，预应力钢筒混凝土管是一种高强度、耐久性强的管道材料。
通过选择合适的规格和尺寸，并遵循相关的技术规范和操作规程，我们可以确保其安全可靠地使用，并在各个领域中发挥其重要作用。
预应力钢筒混凝土管(PCCP)安装简介
预应力钢筒混凝土管（PCCP安装简介工程概述预应力钢筒混凝土管（简称peep ）是将高强钢丝的抗拉、混凝土的抗压和钢板的防渗有机结合在一起，充分合理利用了材料各自的物理力学特性的高品质的输水管材。
预应力钢筒混凝土管是在带钢筒（薄钢筒的厚度约 1.5~2mm）的混凝土管芯上缠绕一层或二层环向预应力钢丝，并用水泥砂浆保护层而制成的管子。
它的开发应用已有半个多世纪的历史。
这一技术是法国宝纳公司最先研制的，到20世纪40日年代欧、美竞相开发，目前美、法各国的年产量达数10万km,其中美国、加拿大是世界上推广使用预应力钢筒混凝土管最多的国家，城市输配水干管、火电站供水管、水利工程、雨污水干管、工业供水及供水管线等方面。
20 世纪80 年代末,随着我国城市供水、工业用水、农田水利建设的迅猛发展, 对于输水管材提出更高的要求。
山东电力管道XX公司等公司从美国公司引进了制管技术及设备，经过十几年对引进技术及设备的消化, 已完全国产化, 南水北调工程采用PCCP t输水方案，其PCCP f均为国产管。
南水北调北京段PCCP t水干线采用直径4m的双排布置管线，单节管最大外径为4852mm长5m单节最大重量约77t。
该工程是我国目前采用PCCP f径最大、单节管道最重、首次采用外外防腐涂层与阴极保护结合的防护、防腐针蚀措施的水利工程。
PCCP管的特点2.1由于管芯中嵌入了一层薄壁钢筒，具有较好的抗渗性2.2承插端的工作面是定型钢制口环，承插工作面间隙仅1~2mm O型胶圈占满凹型槽内，密圭寸性能良好，对于大口径管的承口，可设计成双胶圈。
2.3管材的承插接口是半柔性，可减缓或克服一定程度上的土壤应力影响。
2.4由于预应力钢丝可多层重叠，管材承受内水压力高、埋土深度大，随内水压力可达2~3MPa最高可达5MPa2.5由于钢筒在混凝土的包裹之中，处于钝化状态，减缓腐蚀。
由于管体这间的钢筒端面用导线容易连接，施加阴极保护更方便。
PCCP管道资料
产品介绍一、预应力钢筒混凝土管（PCCP管）的发展PCCP管是由法国工程师邦纳发明的，铺设于巴黎的斜隆贝引水管网，直径为1800毫米，长度1500米，内压力0.35MPa，，至今仍正常运行。
美国在研制这种管子时，因技术投入大，发展迅速，从工艺操作到设计理论比较配套，发展高潮时有8家制管厂，目前有4家。
由于PCCP管道具有其它管材难以相比的优越性能，使其广泛用作市政、灌溉等工程中的原水输送管道、给水管道，也大量用作工厂管道系统、海水循环冷却系统和压力排污管道、水下取水管道及水下排水口管道，还可用作倒虹吸管、隧道衬砌和顶管用管。
在美国，约90%的管线使用的管材为PCCP，应用范围广泛。
1983年，我国开始对预应力钢筒混凝土管进行了系统研究，并于1986年试制成功直径为600毫米和1200毫米的PCCP管，1988年完成铺设，同年城乡建设部，建材部在现场合开了现场鉴定会。
1996年编制了建材行业标准。
2005年，等同于国际先进标准的PCCP管材的国家标准开始实施。
目前，市政项目中，PCCP管材已经得到广泛应用，原水、中水、净水等各类管道中均有很多应用；在电力工程中，PCCP 管材被应用与电厂的补给水、循环水领域；水利项目中PCCP管已用于东莞、深圳东部引水项目、长春引松工程、山西万家寨引黄工程、呼和浩特市引黄工程、南水北调工程等项目。
通过国内近20年的使用，PCCP管材以其优良的使用效果、性价比和可靠的质量得到了广泛的认可。
二、PCCP管介绍PCCP管材是一种由混凝土和钢筒组成的复合材料管，它克服了钢管的抗腐蚀能力差和混凝土管抗渗能力差的缺点，不仅兼有钢管和混凝土管的优点，而且产生了一些新的优点。
PCCP管壁由混凝土管芯、钢筒、高强度预应力钢丝和砂浆保护层等四部分组成，混凝土管芯内部或外表面带有一个两端焊有精密加工的接头钢圈的薄钢筒，混凝土管芯（内衬型为钢筒）外螺旋形缠有高强度预应力钢丝，预应力钢丝外有一层致密的水泥砂浆保护层。
给水排水工程埋地预应力混凝土管和预应力钢筒混凝土管管道结构设计规程
给水排水工程埋地预应力混凝土管和预应力钢筒混凝土管管道结构设计规程《给水排水工程埋地预应力混凝土管和预应力钢筒混凝土管管道结构设计规程》-引言在当今社会，给水排水工程在城市建设中扮演着至关重要的角色。
而预应力混凝土管和预应力钢筒混凝土管作为给水排水工程中不可或缺的一部分，其结构设计规程显得尤为重要。
本文将从深度和广度的角度出发，对这一主题进行全面评估，并撰写一篇有价值的文章，以期更深入地理解给水排水工程埋地预应力混凝土管和预应力钢筒混凝土管的结构设计规程。
一、主题概述1.1 预应力混凝土管和预应力钢筒混凝土管的定义及作用预应力混凝土管和预应力钢筒混凝土管是一种通过预置张力杆或预应力钢筒并施加预应力，使混凝土管在使用荷载作用下能够发挥其最大承载能力的管道结构。
在给水排水工程中，其承载能力能够有效地满足工程需求，因此其结构设计规程显得尤为重要。
二、结构设计规程2.1 强度设计针对预应力混凝土管和预应力钢筒混凝土管的强度设计，需要按照国家相关标准以及工程实际需求进行设计。
其中，针对不同直径和厚度的管道，其受拉、受压和弯矩等方面的设计参数都需要进行详细计算和分析。
2.2 稳定性设计在给水排水工程中，管道的稳定性设计也是至关重要的。
预应力混凝土管和预应力钢筒混凝土管在承受外部荷载时，需要确保其结构不会发生不稳定或破坏，因此在设计规程中需要考虑管道的局部和整体稳定性。
2.3 接口设计管道的接口设计也是结构设计规程中需要重点考虑的部分。
预应力混凝土管和预应力钢筒混凝土管在连接、密封和防水等方面需要满足相关要求，以确保管道系统的完整性和稳定性。
三、总结回顾给水排水工程埋地预应力混凝土管和预应力钢筒混凝土管的结构设计规程是在保证管道结构安全可靠的前提下，更好地满足工程使用的需要。
通过对强度设计、稳定性设计和接口设计等方面的全面评估，可以更好地提高管道的使用寿命和效益。
四、个人观点和理解作为一名专业的文章写手，我对给水排水工程埋地预应力混凝土管和预应力钢筒混凝土管的结构设计规程深有感触。
耐腐蚀复合材料管道-预应力钢筒混凝土给水管道(通用版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改耐腐蚀复合材料管道-预应力钢筒混凝土给水管道(通用版) Safety management is an important part of production management. Safety and production are inthe implementation process耐腐蚀复合材料管道-预应力钢筒混凝土给水管道(通用版)预应力钢筒混凝土管最早是由法国邦纳公司研制的，生产和应用已有50多年的历史，目前已遍及西欧、北美、独联体、中东及北非等地区，在美国铺设PCCP管长度达29万千米，非洲和利比亚人工大运河工程，全长1900多千料，采用两条DN4000mmPCCP-E管。
我国石家庄市引黄水库供水二期工程，使用了大量的DNl800mm预应力钢筒混凝土管，经运行表明情况良好。
PCCP管在国外50年的运行经验证明，使用寿命可达50年以上。
(1)预应力钢筒混凝土管的结构。
预应力钢筒混凝土管是由钢板、钢丝和混疑土构成的复合管材。
它充分地发挥了钢材的抗拉，易密封性及混凝土的耐腐蚀性。
它从型式上分两种：一种是内衬式预应力钢筒混凝土管(PCCP-L)，它是在钢筒内衬以混凝土后，在钢筒外面缠绕预应力钢丝，再辊射砂浆保护层；另一种是埋置式预应力钢筒混凝土管(PCCP-E)，它是将钢筒埋置在混凝土中，然后在混凝土管芯上缠绕预应力钢丝，再辊射砂浆保护层。
(2)预应力钢筒混凝土(PCCP)管主要型号规格。
见表4-35。
表4—35PCCP管主要型号规格管型公称直径/mm内径/mm外径/mm壁厚/mm长度/mm质量/(t/节)PCCP-L60060073040 5000 1.70 700 700 840 45 2.10 800 800 950 50 2.60 900 900 106055 3.15 1000 1000 1170 60 3.70 1200 1200 1390 70 5.00 1400 1400 1650 1007.30 1600 1600 1870 110 9.70 1800 1800 2090 120 11.50 2000 2000 2310 130 13.502200 2200 2540 145 17.70 2400 2400 2760 155 19.20 2600 2600 2980 165 22.60 30003000343019028.4034003400388021535.00(3)PCCP预应力钢筒棍凝土管技术特性①承受高的内压和外部载荷因PCCP使用了经水压检验的钢筒，解决了一般混凝土存在的渗水问题，所以它可以承受很高的工作压力。
给水排水工程埋地预应力混凝土管和预应力钢筒混凝土管管道结构设计规程
给水排水工程埋地预应力混凝土管和预应力钢筒混凝土管管道结构设计规程（原创实用版）目录1.给水排水工程的概述2.预应力混凝土管和预应力钢筒混凝土管的介绍3.管道结构设计规程的重要性4.规程的具体内容5.结论正文一、给水排水工程的概述给水排水工程是土木工程中的一个重要领域，它主要涉及到城市用水和排水系统的设计、施工和运营。
在城市用水方面，工程主要包括自来水厂的设计和建设、供水管道的铺设、泵房和滤池等设施的建设；在城市排水方面，工程主要包括排水管道的设计和建设、污水处理厂的设计和建设以及回用水处理等。
二、预应力混凝土管和预应力钢筒混凝土管的介绍预应力混凝土管和预应力钢筒混凝土管是给水排水工程中常用的管道材料。
预应力混凝土管是一种高强度、耐腐蚀的管道材料，它的主要特点是在混凝土浇筑前对钢筋进行预应力处理，从而提高混凝土的抗压强度和抗拉强度。
预应力钢筒混凝土管则是一种复合材料管道，它由钢管和混凝土组成，具有钢管的高强度和混凝土的高耐久性。
三、管道结构设计规程的重要性管道结构设计规程是给水排水工程中非常重要的技术规范，它对管道的材料选择、结构设计、施工和运营都有着重要的指导作用。
遵循规程可以确保管道的安全、可靠和经济，同时也可以提高工程的质量和效益。
四、规程的具体内容管道结构设计规程主要包括以下几个方面：1.管道的材料选择：规程对管道的材料种类、性能要求和质量标准都做出了详细的规定。
2.管道的结构设计：规程对管道的截面形式、尺寸和强度都做出了详细的规定。
3.管道的施工：规程对管道的开挖、铺设、连接和回填等施工工艺都做出了详细的规定。
4.管道的运营：规程对管道的运行、维护和检修等运营管理都做出了详细的规定。
预应力钢筒混凝土管
第 1 页筑 龙 网 w w w .s i n o a e c .c o m 《预应力钢筒混凝土管》 资料编号：J C 625-1996中华人民共和国建材行业标准JC 625-1996预应力钢筒混凝土管1996—03—21批准 1996—08—01 实施国家建筑材料工业局 发布第 2 页筑 龙 网 w w w .s i n o a e c .c o m 《预应力钢筒混凝土管》 资料编号：J C 625-1996 项 次项 次........................................................................................................2 1 范围......................................................................................................3 2 引用标准..............................................................................................4 3 术语......................................................................................................5 4 产品分类..............................................................................................6 5 技术要求..............................................................................................7 6 试验方法............................................................................................11 7 检验规则............................................................................................12 8 标志、运输和保管.............................................................................13 9 出厂证明书. (14)第 3 页筑 龙 网 w w w .s i n o a e c .c o m 《预应力钢筒混凝土管》 资料编号：J C 625-19961 范围本标准规定了预应力钢筒混凝土管的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存和出厂证明书等内容。
