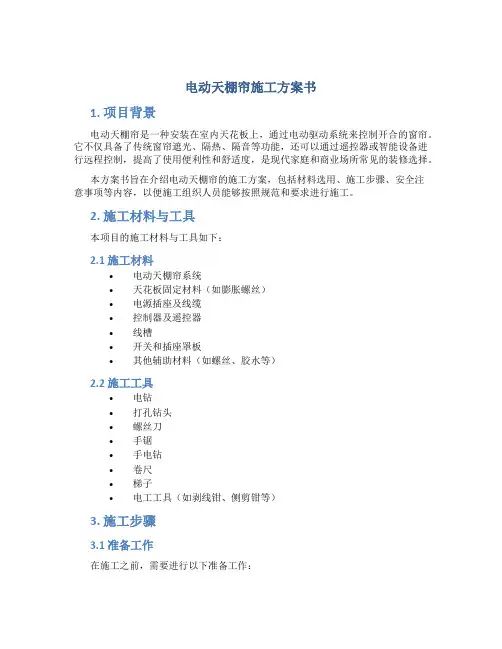

电动天棚帘施工方案书

FSS 电动天棚帘项目

陕西新聚源装饰有限公司 目录

1 施工内容及产品说明 P.2-5

2 安装步骤 P.5

3 支架图示、各区域结构形式图 P.6

4 产品部件说明 P.7

5 安全计划 P.8

6 文明施工 P.9-14

一．施工内容：

1.FSS 电动天棚帘

2. 产品说明：

FSS 电动天篷帘系统是种专为大面积采光顶而设置的织物遮阳装置。 该电 动遮阳

系统在电子盒的控制下实现电机的正转和反转来收放面料以达到遮阳 的目的。

施

工方

案

3. 工作方式：

“辅助”电机在系统运行过程中起刹车作用，电子控制盒输出一个可调电压并使电机的两个线圈短路，该电压范围 40V~130VAC，可由可调电位计控制。通过开关使主电机运转，系统前行，此时辅助电机抱闸释放，但产生一个反向拉力来平衡系统，用停止命令或运行到限位后，系统停止运行。最终张力由控制盒来实现，它使主电机停转并抱住，同时又让辅助电机反转一下来获得最终张力，使系统面料绷紧。4. 系统配套：

FSS天棚帘系统卷管一般使用直径为 63mm及 85mm厚度为 1.5mm的带槽圆管，系统安装支架为 5mm厚的钢板制作的加强型支架。

5. 技术要求：

建议单幅尺寸宽度不宜大于 3m，拉伸长度不宜大于 12m，系统可制作成一

拖一形式，具体情况请咨询专业技术人员

6. 产品示意图：

1．支架安装

安装天棚帘非标连接件（见安装节点图），支架和钢架之间采用螺丝连接。保证窗帘支架与钢梁连接可靠，位置准确。（现场需具备条件：主体钢结构完成）

3．窗帘部件安装

按技术规范安装窗帘各部件，做到全部部件安装准确达到设计要求。

W-V,S-R,N-M,L-K,G-F,C-B, 轴区域

1. 产品质量：优等品。

2. 安装座总成：高强度钢板材质，具有较强的承载能力。表面打磨镀锌，具有防锈功能。

尼龙尾塞内含轴承，具有转向轻巧灵活的特性，无明显噪音。

3. 中间支架：金属支架尺寸、材质同安装座，两端配有尼龙衬套，内含优质轴承。

4. 管材部分：高强度铝合金卷筒，管径≥60mm，管材壁厚≥2.3mm，内有加强筋，具有很好的抗弯强

度。表面阳极氧化处理。

5. 管材外表面带插槽，帘布经高温烫接插条后，直接插入卷筒表面的凹槽中，可以承受150KG 的张力要

求。

6. 下轨/ 底槽：高强度铝合金材质，椭圆或方形形状，重量≥1.5KG/M，能够保持面料平整，表面阳极氧

化处理。帘布底端插到下轨内，采用压条均匀压入的连接方法，保证底部不起皱。

7. 连接件、固定件安装架：45#钢，表面镀锌处理；产品质量符合国规范和行业要求。

遥控器、组控器

1. 遥控器：国际知名品牌；一频道/四频道无线电发射器；频率：433兆赫；电源：220交流电；

保护等级：IP44；工作湿度：+5℃至40℃；24 个月以上质量保证。

2. 组控器：国际知名品牌；一个组控器可控制二台电机：24个月以上质量保证。

3. 接收器：国际知名品牌；范围：指令的传送范围为空旷处200 米内，在必须穿隔两面加固混

凝土墙的情况下，则至少为20米；电源：220V；频率：50HZ；工作湿度：+5℃至+50℃；

24 个月以上质量保证。 ------

3. 安装步骤：

a．根据图纸在球网钢架进行桥架，铺安全板，加固施工板，

b. 桥架线管的敷设，符合建筑行业电气施工的规范要求和图纸设计要求；

c. 在檩条上方钻支架安装空位，每个支架5－M6螺孔。d．安装卷筒两端的固定支架，校准其对角线及

长度、宽度的尺寸。e．安装面料杆卷筒和卷绳杆卷筒，设置底杆牵引钢索，调整弹簧预紧力。

f ．天棚帘初步运行让帘布自适应运动，设置导向钢索，马达接线。4．系统的测试与调试

天棚帘安装和控制线路工作完成后，每幅天棚帘须进行调试、并进行天棚帘上、下极限位置的设定；群控区域还须进行群组天棚帘的调试，保证天棚帘运行的整齐性。

遮阳布，遮光布

对苯二甲酸乙二醇酯( PET)，经纺丝和后处理制成的纤维。

用途：

具有遮光效果好、无毒、无味、手感柔软、隔音、隔热、防水、防火、防紫外线、保护人体健康等特点。广泛用在垂帘、卷帘上。在商务、行政办公大楼、展馆展厅、图书馆、体育馆、酒店、暖房、玻璃房、实验室、影院以及私人别墅豪宅的庭院、露台、阳光屋、居室的窗户或者商业步行街、咖啡吧、茶坊等公共场所，都广泛利用遮阳来体现休闲品质生活的理念，也是现代家居生活的典范，国际家居生活的一种潮流和趋势！三、施工安全计划和质量保证及质量控制计划

针对本项目，在参照本公司施工操作规范及本公司质量管理制度的基础上，特编制本计

划：

a) 施工安全计划：

1. 所有施工现场操作人员均为经过本公司专业训练并获得相应资格认可人员，特殊工

种施工人员持证操作，坚决杜绝无证上岗现象。

2. 施工人员进入工作场所后均按规定正确佩带和使用劳动防护用品。

3. 施工操作人员严格按照本公司安全操作规程进行施工，杜绝违章作业。

4. 所有进场施工操作人员本公司均为其办理相应的施工保险。

b) 质量保证及质量控制计划：

1. 向业主保证所交付的货物：

1.1 将具备所要求的质量且满足使用要求，并适用于在下定单时书面告知卖方的任何这些用

途；

1.2 将在设计、材料和工艺上无暇；

1.3 将与任何相关的产品说明或样品相符；

1.4 将遵守所有与出售该货物有关的法定要求和规定。

2. 向业主保证，服务将由合适的、有资格的、经过培训的人员尽心尽职地履行以达到业主在各个

方面所期望的合理的高质量。

3. 制作技术标准：按业主、设计院和相关技术规范要求。除非得到业主设计院的同意乙方不得擅

自选用替代标准和产品。

4. 质量等级为合格。在规定的质量担保时间内承包商应该为其所提供的[ 乐思富] 窗饰

产品本身质量提供担保。

5. 根据规范和政府要求，承包商应该向业主提供所有的质保书、证书、测试报告及测试记录等数

据及竣工资料。

四、安全生产、文明施工

为加强现场管理、保证施工安全、促进文明施工、保证工程顺利进行，需作好以下工作：

1. 工作范围内的跳板进行加固，确保人员施工安全。

2. 一切材料的存放都要整齐和稳固。。现场中拆除的配件和废料等应该及时清理，并且将钉子拨掉或

者打弯。

3. 对于从事高空作业的职工，必须进行身体检查。不能使患有高血压、心脏病、癫痫病的人和其他不适于高空作业的人，从事高空作业。

4. 施工单位对于高空作业工人，应该供给工具袋。

5. 在天然光线不足的工作地点或者在夜间进行工作，都应该设置足够的照明设备；

6. 电气设备和线路的绝缘必须良好，裸露的带电导体应该安装于碰不着的处所，或者设置安全遮栏和显明的警告标志。

7. 电线和电源相接的时候，应该设开关或者插销，不许随便搭挂；露天的开关应该装在特制的匣箱内。

9. 建立安全生产、文明施工领导小组，落实责任分工负责。

10. 完善落实现场管理制度。

11. 专业工种人员需持证上岗。

五．用电安全要求：

1. 配电箱、开关箱的装设位置。配电箱、开关箱的装设位置应符合下列条件：?

1.1 干燥、通风、常温。?

1.2 无瓦斯、烟气、蒸汽、液体及其他有害介质。?

1.3 不受施工落物等外来固体物撞击。?

1.4 不受施工强烈振动，及液体浸溅和热源烘烤。? 如不符合上述条件，应迁移其装设位置，否则必
