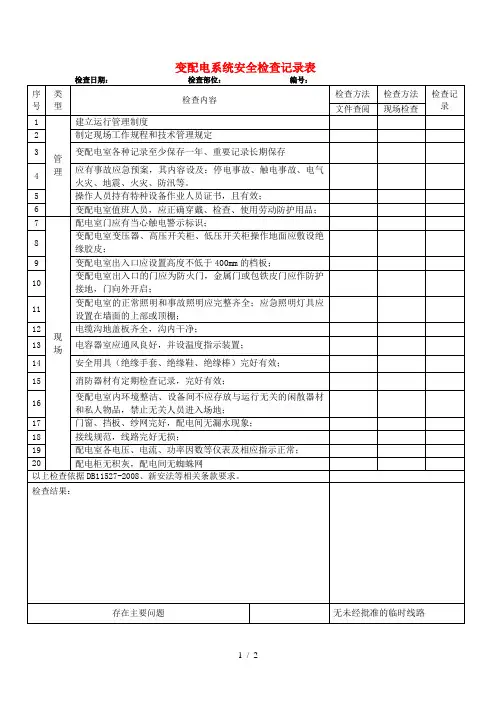

地铁供电系统检查表
变配电系统安全检查表
检查日期：检查部位：编号：
序号
类型
检查内容
检查方法
检查方法
检查记录
文件查阅
现场检查
1
管理
建立运行管理制度
2
制定现场工作规程和技术管理规定
3
变配电室各种记录至少保存一年、重要记录长期保存
4
应有事故应急预案，其内容设及：停电事故、触电事故、电气火灾、地震、火灾、防汛等。
5
操作人员持有特种设备作业人员证书，且有效；
12
电缆沟地盖板齐全，沟内干净；
13
电容器室应通风良好，并设温度指示装置；
14
安全用具（绝缘手套、绝缘鞋、绝缘棒）完好有效；
15
消防器材有定期境整洁、设备间不应存放与运行无关的闲散器材和私人物品，禁止无关人员进入场地；
17
门窗、挡板、纱网完好，配电间无漏水现象；
18
接线规范，线路完好无损；
19
配电室各电压、电流、功率因数等仪表及相应指示正常；
20
配电柜无积灰，配电间无蜘蛛网
以上检查依据DB11527-2008、新安法等相关条款要求。
检查结果：
存在主要问题
无未经批准的临时线路
被检查单位：
被检查单位签名：
年 月 日
检查单位：
检查单位人员签名：
年 月 日
6
变配电室值班人员，应正确穿戴、检查、使用劳动防护用品；
7
现场
配电室门应有当心触电警示标识；
8
变配电室变压器、高压开关柜、低压开关柜操作地面应敷设绝缘胶皮；
9
变配电室出入口应设置高度不低于400mm的档板；
10
变配电室出入口的门应为防火门，金属门或包铁皮门应作防护接地，门向外开启；

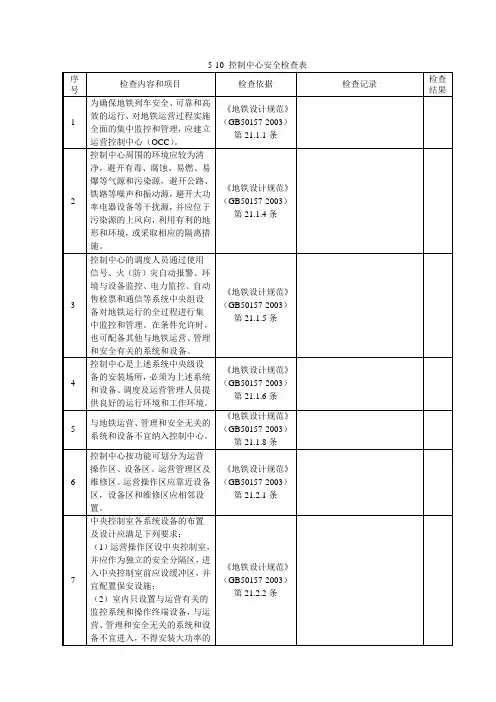

地铁控制中心检查表
3
控制中心的调度人员通过使用信号、火（防）灾自动报警、环境与设备监控、电力监控、自动售检票和通信等系统中央组设备对地铁运行的全过程进行集中监控和管理。在条件允许时，也可配备其他与地铁运营、管理和安全有关的系统和设备。
《地铁设计规范》（GB50157-2003）第21.1.5条
《地铁设计规范》（GB50157-2003）第21.2.5条
12
控制中心应具有高度的安全性和可靠性，宜设置为独立建筑；与其他建筑合建时，应设独立的进出口通道（包括电梯和消防安全通道）。
《地铁设计规范》（GB50157-2003）第21.3.1条
13
中央控制室和设备区不宜设在建筑的顶层。
《地铁设计规范》（GB50157-2003）第21.3.2条
《地铁设计规范》（GB50157-2003）第21.5.4条
22
控制中心的中央控制室及有温、湿度控制要求的工艺设备房，均应设置空调系统，对环境温度、湿度及空气的洁净度与新鲜度进行调节和控制，为各系统设备及工作人员提供适宜的运行环境和工作环境，火灾时通风系统应满足排烟及保证工作人员安全疏散的通风要求。
地铁设计规范gb501572003第214418控制中心可单独设置降压变电所降压所内应设两台动力变压器分别引人两路相对独立的电地铁设计规范gb501572003第2151510控制中心安全检查表检查内容和项目检查依据检查记录检查结果源供电满足控制中心一二三级负荷的需要当一台变压器退出运行时另一台变压器至少可满足全部一二级负荷的需19需要不问断电源供电的系统设备应根据各系统供电的要求确地铁设计规范gb501572003第215220控制中心应根据电气等现行规范的规定设防雷接地
电气线路及电气设备专项安全检查表
电气线路及电气设备专项安全检查表
一、设备检查
1. 使用绝缘手套、护目镜和其他必要的防护设备。
2. 检查设备的外部线缆和插头是否有明显损坏或磨损。
3. 检查设备的接地线是否完好，并确保接地线与接地装置连接
良好。
4. 检查设备的电源线是否完好，并确保电源线与电源插座连接
牢固。
5. 检查设备的开关和按钮是否正常工作，无卡住或损坏现象。
6. 检查设备的电源开关是否处于关闭状态，以免发生电击。
二、线路检查
1. 检查线路的绝缘层是否完好，无明显破损、损坏或老化现象。
2. 检查线路的接线盒是否安装牢固，无松动或松脱现象。
3. 检查线路的导线是否正确连接，无接触不良或导线松动现象。
4. 检查线路的连接件是否完好，无锈蚀、烧焦或损坏现象。
5. 检查线路的过载保护装置是否正常工作，能及时切断电流。
6. 检查线路的漏电保护装置是否正常工作，能及时检测漏电并
切断电流。
三、其他安全检查
1. 检查设备周围是否堆放杂物，及时清理，确保通道畅通。
2. 检查设备周围是否存在可燃物品，确保安全距离。
3. 检查设备工作环境是否通风良好，无过热或过冷现象。
4. 检查设备的使用人员是否具备相关电气安全知识和技能。
5. 检查设备使用过程中是否存在任何异常情况，及时采取措施解决。
以上安全检查内容仅供参考，具体检查内容应根据实际情况进行调整和完善。
电气线路及电气设备专项安全检查表
电气线路及电气设备专项安全检查表检查项目
- [ ] 线路连接是否牢固可靠
- [ ] 线路绝缘是否完好
- [ ] 是否存在漏电和短路等安全隐患
- [ ] 是否配备了必要的保护设备，如断路器和保险丝
- [ ] 线缆是否被正确安装和保护
- [ ] 是否存在超负荷或过热的情况
检查方法
1. 检查线路连接：观察线路接头是否牢固，是否存在松动或破损现象。
2. 检查线路绝缘：使用绝缘电阻测试仪检测线路的绝缘情况，确保绝缘完好。
3. 检查安全隐患：使用漏电保护器、短路保护器等设备进行安全隐患检测，确保线路没有漏电或短路现象。
4. 检查保护设备：检查断路器和保险丝是否正常工作，能否及时切断电流，保护电气设备和人员安全。
5. 检查线缆安装和保护：检查线缆的固定方式和保护措施是否符合要求，避免线缆受损或引发危险。
6. 检查负荷情况：使用负荷测试仪对线路负荷进行检测，确保负荷在安全范围内，避免过负荷和过热的情况发生。
结论
根据以上检查项目和方法进行电气线路及电气设备专项安全检查，确保线路连接牢固可靠，线路绝缘完好，不存在漏电和短路等安全隐患，配备了必要的保护设备，线缆正确安装和保护，并且负荷情况在安全范围内。
这样可以保障电气设备的正常运行和人员的安全。
电气线路自查表
电气线路自查表一、总电源进线1、检查配电箱（柜）的外观是否完好，有无变形、腐蚀或损坏的迹象。
2、查看进线电缆或电线的绝缘层是否有破损、老化、龟裂等情况。
3、确认进线断路器或熔断器的额定电流是否与负载匹配，有无过载或短路的迹象。
4、检查进线端的接线是否牢固，有无松动、发热或打火的现象。
二、插座与插头1、检查插座的外观是否完好，插孔内有无异物或烧蚀的痕迹。
2、用验电器测试插座是否正常带电，极性是否正确（左零右火上接地）。
3、查看插头与插座的配合是否紧密，插头有无变形或损坏。
4、检查移动插座的电源线是否有破损、老化，线径是否满足负载要求。
三、照明线路1、观察灯具是否正常发光，有无闪烁、变暗或不亮的情况。
2、检查灯具的安装是否牢固，灯罩有无破损。
3、查看照明开关的操作是否灵活，接触是否良好。
4、检查照明线路的电线是否有破损、裸露的部分。
四、电器设备连接线路1、对于大功率电器（如空调、电热水器等），检查其专用插座和电源线是否符合要求，有无过热现象。
2、查看电脑、电视、冰箱等电器设备的电源线是否完好，插头是否正常。
3、检查电器设备与线路的连接处是否牢固，有无松动或氧化的迹象。
五、电线敷设1、检查电线是否穿管敷设，管内是否有接头。
2、查看电线管的固定是否牢固，有无脱落或松动。
3、检查明敷电线是否有受到机械损伤、腐蚀或高温影响的情况。
六、接地与防雷系统1、检查电气设备的金属外壳是否有可靠的接地连接，接地电阻是否符合要求。
2、查看防雷装置（如避雷针、避雷带等）是否完好，有无锈蚀或损坏。
七、漏电保护装置1、测试漏电保护开关是否能正常跳闸，动作电流和动作时间是否符合标准。
2、检查漏电保护装置的标识是否清晰，是否定期进行了试验。
八、其他注意事项1、检查电气线路周围是否有易燃、易爆物品，保持足够的安全距离。
2、注意电气线路是否受到水浸、潮湿等环境因素的影响。
3、观察电气线路是否与热力管道、煤气管道等交叉或靠近，避免相互干扰。
电力站安全检查表
电力站安全检查表
电力站安全检查表主要是为了保证电力站的正常运转，并及时
发现和排除各种潜在危险和隐患。
下面是电力站安全检查表的内容：
供电系统
- [ ] 检查主变压器，确保无渗漏和异常。
- [ ] 检查高压开关设备，确保正常运行。
- [ ] 检查低压开关设备，确保正常运行。
- [ ] 检查配电柜的温度和湿度，确保正常运行。
- [ ] 检查发电机组的运行状态，确保无异常。
油系统
- [ ] 检查油箱的油位和油质，确保正常。
- [ ] 检查油管和油泵设备，确保无渗漏和异常。
- [ ] 检查润滑油系统的正常运行。
冷却系统
- [ ] 检查冷却水的循环，确保正常流通。
- [ ] 检查水泵设备，确保运行正常。
烟气系统
- [ ] 检查烟囱的烟气排放，确保符合环保要求。
- [ ] 检查排烟系统的正常运行。
安全装置
- [ ] 检查消防设备，确保正常运行。
- [ ] 检查气体灭火系统，确保正常运行。
环境保护
- [ ] 检查噪音和振动的排放，确保符合环保要求。
- [ ] 检查污水排放是否正常。
以上是电力站安全检查表的内容。
在执行检查功能时，应严格按照文档要求操作，有任何问题及时处理，保证电力站正常运转，提高生产效率和安全生产水平。
