汽车标准件表处理知识
汽车标准件基础知识

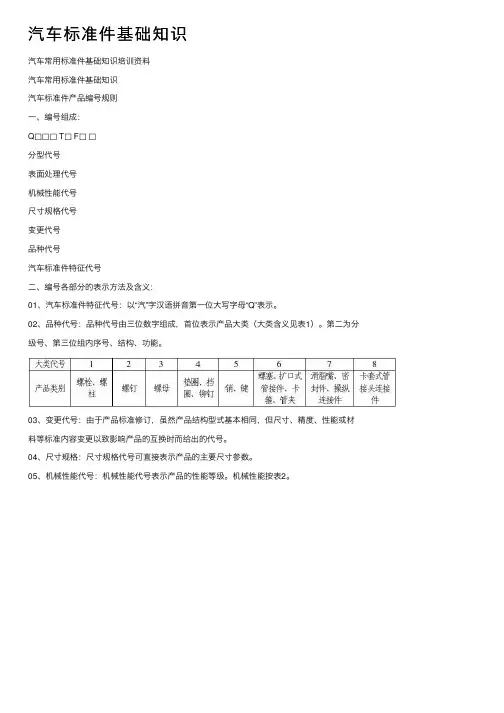

汽车标准件基础知识汽车常⽤标准件基础知识培训资料汽车常⽤标准件基础知识汽车标准件产品编号规则⼀、编号组成：Q□□□ T□ F□□分型代号表⾯处理代号机械性能代号尺⼨规格代号变更代号品种代号汽车标准件特征代号⼆、编号各部分的表⽰⽅法及含义：01、汽车标准件特征代号：以“汽”字汉语拼⾳第⼀位⼤写字母“Q”表⽰。
02、品种代号：品种代号由三位数字组成，⾸位表⽰产品⼤类（⼤类含义见表1）。
第⼆为分级号、第三位组内序号、结构、功能。
03、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺⼨、精度、性能或材料等标准内容变更以致影响产品的互换时⽽给出的代号。
04、尺⼨规格：尺⼨规格代号可直接表⽰产品的主要尺⼨参数。
05、机械性能代号：机械性能代号表⽰产品的性能等级。
机械性能按表2。
06、表⾯处理代号：表⾯处理代号表⽰产品的表⾯处理状态。
表⾯处理代号按表3。
表307、分型代号：分型代号表⽰结构型式和功能要求。
三、编号⽰例01、六⾓头螺栓Q150B GB/T5783-2000 GB/T5782-2000 Q150B 螺纹范围表六⾓头螺栓 Q151B GB/T5786-2000 GB/T5785-2000六⾓头螺栓 Q151C GB/T5786-2000 GB/T5785-2000 Q151B 、Q151C 螺纹范围表01）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六⾓头螺栓编号为Q150B125002）螺纹规格d= M12×1.25，公称长度l=50，性能等级10.9，防腐磷化的六⾓头螺栓编号为Q151B1250TF2. 03）螺纹规格d= M12×1. 5，公称长度l=50，性能等级8.8，镀锌钝化的六⾓头螺栓编号为Q151C1250.02、六⾓法兰⾯螺栓GB/T16674-1996表⽰全螺纹表⽰表⾯处理为彩锌表⽰机械性能等级为10.9级表⽰螺杆长度为100表⽰螺纹规格为M12×1.5表⽰变更代号表⽰产品品种为螺栓类表⽰汽车标准件特征代号表⽰表⾯处理为彩锌表⽰机械性能等级为10.9级表⽰螺杆长度为100表⽰螺纹规格为M12×1.5表⽰变更代号表⽰产品品种为螺栓类表⽰汽车标准件特征代号六⾓法兰⾯螺栓GB/T16674.1-200401）螺纹规格d= M12，公称长度l=50，性能等级10.9，镀锌钝化的六⾓法兰⾯螺栓编号为Q1841250TF 3.02）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六⾓法兰⾯螺栓编号为：GB/T 16674.1. M12×50 六⾓法兰⾯螺栓GB/T16674.2-2004编号⽰例：01）螺纹规格d= M12×1.25，公称长度l=50，性能等级8.8，镀锌钝化的六⾓法兰⾯螺栓编号为：GB/T 16674.2 M12×1.25×50 02）螺纹规格d= M12×1.5，公称长度l=50，性能等级8.8，镀锌钝化的六⾓法兰⾯螺栓编号为：GB/T 16674.2 M12×1. 5×5003、六⾓螺母六⾓法兰⾯螺母D)(D )Q340B12T13F3表⽰表⾯处理为彩锌表⽰机械性能等级为10级表⽰螺纹规格为M12表⽰变更代号表⽰产品品种为螺母类表⽰汽车标准件特征代号Q32012T13F3表⽰表⾯处理为彩锌表⽰机械性能等级为10级表⽰螺纹规格为M12表⽰产品品种为螺母类表⽰汽车标准件特征代号1型六⾓螺母 Q340B GB/T6170-20001型六⾓螺母 Q341B Q341C GB/T6171-2000编号⽰例：01）螺纹规格D= M12，性能等级8，镀锌钝化的1型六⾓螺母编号为Q340B1202）螺纹规格D= M12×1.25，性能等级8，镀锌钝化的1型六⾓螺母编号为Q341B12 03）螺纹规格D= M12×1.5，性能等级8，镀锌钝化的1型六⾓螺母编号为Q341C12 04）螺纹规格D= M12，性能等级10，镀锌钝化的1型六⾓螺母编号为Q340B12T13F3 05）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的1型六⾓螺母编号为Q341B12T13F3机械性能等级：1型六⾓螺母粗⽛螺母 8级 D ≤M16 可以不淬⽕，D ＞M16、10和12级应进⾏淬⽕并回⽕处理。
标准件基础知识
1.2 标准件编号举例 1.2.2六角法兰面螺母： Q 320 12T13 F30
表面处理为镀橄榄绿 机械性能等级10级 螺纹规格 M12×1.75 六角法兰面螺母 汽车标准件特征代号（以 “汽”字拼音第一个大写字 母“Q”表示。
在圆柱或圆锥母体表面（内或外表面）上制出的螺旋线 形的、具有特定截面的连续凸起部分。螺纹按其母体形状分 为圆柱螺纹和圆锥螺纹；按其在母体所处位置分为外螺纹、 内螺纹，按其截面形状（牙型）分为三角形螺纹（连接和紧 固），矩形螺纹、梯形螺纹、锯齿形螺纹（传动）及其他特 殊形状螺纹（密封螺纹：管螺纹、锥螺纹）。
牙距 细牙 2、1.5 2、1.5 3、2
M18 M20
M22
2.5 2.5
2.5
2、1.5 2、1.5
2、1.5
螺纹规格 ST2.2 ST2.5
ST2.6 ST2.9 ST3.0 ST3.3 ST3.5 ST3.9 ST4.0 ST4.2 ST4.8 ST5.0 ST5.5 ST6.0 ST6.3 ST8.0
3.1 螺栓、螺柱和自攻螺钉机械性能等级
性能等 等级 级 代号 3.6 4.6 材料和热处理 碳钢 性能等级 等级 代号 8.8 9.8 T1 材料和热处理 低碳合金钢、中碳钢， 淬火并回火 低碳合金钢、中碳钢， 淬火并回火 T 中碳钢、低或中碳合金 钢、合金钢，淬火并回 火 合金钢，淬火并回火
4.8
1.1 标准件种类
标件 大类 代号
标件 类别
1
2
3
4
5
6
7
8
9
螺柱、 螺栓 （如： 手工焊 接用焊 接螺柱 Q110、 六角头 螺栓和 平垫圈 组合件 Q140）
螺钉、 螺母、 自攻螺 簧片螺 钉（如： 母、塑 内六角 料螺母 花型圆 （如： 柱头螺 六角法 钉Q210、 兰面螺 十字槽 母 盘头自 Q320、 攻螺钉 A型簧 和平垫 片螺母 圈组合 Q397、 件Q220) A型通 孔式嵌 装螺母
汽车标准件基础知识
汽车常用标准件基础知识培训资料汽车常用标准件基础知识汽车标准件产品编号规则一、编号组成：Q□□□ T□ F□ □分型代号表面处理代号机械性能代号尺寸规格代号变更代号品种代号汽车标准件特征代号二、编号各部分的表示方法及含义：01、汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q”表示。
02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。
第二为分级号、第三位组内序号、结构、功能。
表103、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。
04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。
05、机械性能代号：机械性能代号表示产品的性能等级。
机械性能按表2。
表206、表面处理代号：表面处理代号表示产品的表面处理状态。
表面处理代号按表3。
表307、分型代号：分型代号表示结构型式和功能要求。
三、编号示例01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000六角头螺栓 Q151C GB/T5786-2000 GB/T5785-2000编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B1250 02）螺纹规格d= M12×1.25，公称长度l=50，性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2.03）螺纹规格d= M12×1. 5，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓GB/T16674-1996表示全螺纹表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12×1.5表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12×1.5表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号六角法兰面螺栓GB/T16674.1-2004螺纹范围表编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF 3.02）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.1. M12×50六角法兰面螺栓GB/T16674.2-2004螺纹范围表编号示例：01）螺纹规格d= M12×1.25，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1.25×5002）螺纹规格d= M12×1.5，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1. 5×5003、 六角螺母 六角法兰面螺母D)(D )Q340B12T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示变更代号表示产品品种为螺母类表示汽车标准件特征代号Q32012T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示产品品种为螺母类表示汽车标准件特征代号编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的1型六角螺母编号为Q340B1202）螺纹规格D= M12×1.25，性能等级8，镀锌钝化的1型六角螺母编号为Q341B12 03）螺纹规格D= M12×1.5，性能等级8，镀锌钝化的1型六角螺母编号为Q341C12 04）螺纹规格D= M12，性能等级10，镀锌钝化的1型六角螺母编号为Q340B12T13F3 05）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的1型六角螺母编号为Q341B12T13F31型六角螺母细牙螺母 8、10和12级应进行淬火并回火处理04、六角法兰面螺母 Q320 GB/T 6177(6177.1-2000)编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的六角法兰面螺母编号为Q3201202）螺纹规格D= M12，性能等级10，镀锌钝化的六角法兰面螺母编号为Q340B12T13F3 03）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.2504）螺纹规格D= M12×1.5，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.505、六角薄螺母 Q350B (GB/T6172) Q351B Q351C (GB/T6173)编号示例：01）螺纹规格D= M12，性能等级04，镀锌钝化的六角薄螺母编号为Q3501202）螺纹规格D= M12×1.25，性能等级05，镀锌钝化的六角薄螺母编号为Q351B12T15F3 03）螺纹规格D= M12×1.5，性能等级05，镀锌钝化的六角薄螺母编号为Q351C12T15F3四、汽车紧固件一般技术要求01、机械性能：所有产品的机械性能中都规定了产品的材料要求、硬度要求、最小拉力载荷、保证载荷、标志要求、检验的试验方法及检测项目。
汽车标准件基础知识
汽车常用标准件基础知识培训资料汽车常用标准件基础知识汽车标准件产品编号规则一、编号组成：Q□□□ T□ F□ □分型代号表面处理代号机械性能代号尺寸规格代号变更代号品种代号汽车标准件特征代号二、编号各部分的表示方法及含义：01、汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q”表示。
02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。
第二为分级号、第三位组内序号、结构、功能。
表103、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。
04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。
05、机械性能代号：机械性能代号表示产品的性能等级。
机械性能按表2。
表206、表面处理代号：表面处理代号表示产品的表面处理状态。
表面处理代号按表3。
表307、分型代号：分型代号表示结构型式和功能要求。
三、编号示例01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000六角头螺栓 Q151B GB/T5786-2000 GB/T5785-2000 六角头螺栓 Q151C GB/T5786-2000 GB/T5785-2000编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B1250 02）螺纹规格d= M12×1.25，公称长度l=50，性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2.03）螺纹规格d= M12×1. 5，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓GB/T16674-1996六角法兰面螺栓GB/T16674.1-2004螺纹范围表编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF 3.02）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为： GB/T 16674.1. M12×50 Q1841250T1F3 六角法兰面螺栓GB/T16674.2-2004螺纹范围表编号示例：01）螺纹规格d= M12×1.25，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1.25×5002）螺纹规格d= M12×1.5，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1. 5×5003、 六角螺母 六角法兰面螺母D)(D )Q340B12T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示变更代号表示产品品种为螺母类表示汽车标准件特征代号Q32012T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示产品品种为螺母类表示汽车标准件特征代号编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的1型六角螺母编号为Q340B1202）螺纹规格D= M12×1.25，性能等级8，镀锌钝化的1型六角螺母编号为Q341B12 03）螺纹规格D= M12×1.5，性能等级8，镀锌钝化的1型六角螺母编号为Q341C12 04）螺纹规格D= M12，性能等级10，镀锌钝化的1型六角螺母编号为Q340B12T13F3 05）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的1型六角螺母编号为Q341B12T13F31型六角螺母细牙螺母 8、10和12级应进行淬火并回火处理04、六角法兰面螺母 Q320 GB/T 6177(6177.1-2000)编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的六角法兰面螺母编号为Q3201202）螺纹规格D= M12，性能等级10，镀锌钝化的六角法兰面螺母编号为Q340B12T13F3 03）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.2504）螺纹规格D= M12×1.5，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.505、六角薄螺母 Q350B (GB/T6172) Q351B Q351C (GB/T6173)编号示例：01）螺纹规格D= M12，性能等级04，镀锌钝化的六角薄螺母编号为Q3501202）螺纹规格D= M12×1.25，性能等级05，镀锌钝化的六角薄螺母编号为Q351B12T15F3 03）螺纹规格D= M12×1.5，性能等级05，镀锌钝化的六角薄螺母编号为Q351C12T15F3四、汽车紧固件一般技术要求01、机械性能：所有产品的机械性能中都规定了产品的材料要求、硬度要求、最小拉力载荷、保证载荷、标志要求、检验的试验方法及检测项目。
汽车常用标准件基础知识(专业知识)
稻谷课件
6
二、汽车标准件编号规则（举例）续
d、大类内序号组号Ⅱ：偶数（含０）表示粗牙产品，奇数表示细牙产品 e、变更代号： 当产品的结构形式基本相同，但产品尺寸、精度、性能或材料等标准内容的修订 以致影响产品互换性时，应加变更代号以示区别。变更代号以一个大写字母表示， 第一次变更用Ｂ，第二次变更用Ｃ。 f、直径尺寸代号： 螺栓直径10，代表螺栓粗10mm。螺栓直径08，代表螺栓粗8mm。 g、长度尺寸代号： 螺栓长度10，代表螺栓长10mm。螺栓长度45，代表螺栓长45mm。 h、性能等级： 代号有：T-10.9级，T1-8.8级，T12-6级，T13-10级 i、表面处理代号： F-不处理普通镀锌钢（黄亮金属色），F2-磷化（暗黑色且无金属光泽），F3-镀 锌钝化处理（黑色且有金属光泽）
Q 1 5 1 B 20 100 T F3
abcde f g hi
➢ a、汽车标准代号：“汽车”汉语拼音简称； ➢ b、大类代号： 1-螺栓，2-螺钉，3-螺母，4-垫圈、铆钉，5-销，6-卡箍、管夹、卡扣、螺塞； 7-润滑嘴、密封垫圈，8-卡套管接头、快插接头，9-封铅、钢球、通气塞； ➢ c、大类内序号组号Ⅰ： 1、螺栓系列：Q12xxx--双头螺栓，Q14xxx--组合螺栓，Q15xxx--六角头螺栓， Q17xxx--六角头带孔、带槽螺栓，Q18xxx--六角头法兰面螺栓 2、螺钉系列：Q21xx稻x-谷-课盘件头、圆柱头螺钉，Q25xxx--沉头螺钉（含内六角螺栓）5
稻谷课件
3
一、前言
➢正确使用标准件的意义： 螺纹紧固件结构简单，品种繁多，它的使用数占汽车零件的30%-40%，它是
汽车的主要连接件。总装线上装配汽车的过程，几乎都是在装配螺纹紧固件。 螺纹紧固件如果在设计、制造、选用、连接结构设计、装配时出现问题，可
汽车常用标准件基础知识介绍
汽车常用标准件基础知识介绍汽车标准件产品编号规则一、编号组成：分型代号表面处理代号机械性能代号尺寸规格代号变更代号汽车标准件特征代号二、编号各部分的表示方法及含义：01、汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q” 表示。
02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。
第二为分级号、第三位组内序号、结构、功能。
03、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。
04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。
05、机械性能代号：机械性能代号表示产品的性能等级。
机械性能按表2。
06、表面处理代号：表面处理代号表示产品的表面处理状态。
表面处理代号按表3。
07、分型代号：分型代号表示结构型式和功能要求。
三、编号示例01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000 六角头螺栓Q151B GB/T5786-2000 GB/T5785-2000六角头螺栓Q151C GB/T5786-2000 GB/T5785-2000表示全螺纹表示表面处理为彩锌表示机械性能等级为10.9 级表示螺杆长度为100表示螺纹规格为M12 X 1.5表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号编号示例：01）螺纹规格d= M12，公称长度1=50,性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B125002）螺纹规格d= M12 X 1.25,公称长度1=50,性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2.03）螺纹规格d= M12 X 1. 5,公称长度1=50,性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓GB/T16674-1996六角法兰面螺栓GB/T16674.1-2004编号示例：01）螺纹规格d= M12，公称长度1=50,性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF 3.02）螺纹规格d= M12，公称长度1=50,性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.1. M12X50 Q1841250T1F3 六角法兰面螺栓GB/T16674.2-2004编号示例：01）螺纹规格d= M12X 1.25，公称长度1=50,性能等级8.8,镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12X 1.25 X 5002）螺纹规格d= M12X 1.5，公称长度1=50,性能等级8.8,镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12X1. 5 X5003、六角螺母六角法兰面螺母（D ） Q34 0 B 1 2T 1 3F3（D）Q32 0 1 2T 1 3F3 编号示例：01）螺纹规格D= M12，性能等级8,镀锌钝化的1型六角螺母编号为Q340B1202）螺纹规格D= M12X 1.25,性能等级8,镀锌钝化的1型六角螺母编号为Q341B1203）螺纹规格D= M12X 1.5,性能等级8,镀锌钝化的1 型六角螺母编号为Q341C1204）螺纹规格D= M12，性能等级10,镀锌钝化的1型六角螺母编号为Q340B12T13F305）螺纹规格D= M12X 1.25,性能等级10,镀锌钝化的1 型六角螺母编号为Q341B12T13F31 型六角螺母细牙螺母8、10和12 级应进行淬火并回火处理04、六角法兰面螺母Q320 GB/T 6177（6177.1-2000）编号示例：01）螺纹规格D= M12，性能等级8,镀锌钝化的六角法兰面螺母编号为Q3201202）螺纹规格D= M12，性能等级10,镀锌钝化的六角法兰面螺母编号为Q340B12T13F3 03）螺纹规格D= M12 X 1.25,性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12X 1.2504）螺纹规格D= M12X 1.5，性能等级10,镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12X1.505、六角薄螺母Q350B （GB/T6172） Q351B Q351C （GB/T6173）编号示例：01）螺纹规格D= M12，性能等级04,镀锌钝化的六角薄螺母编号为Q3501202）螺纹规格D= M12X 1.25,性能等级05,镀锌钝化的六角薄螺母编号为Q351B12T15F 3 03螺纹规格D= M12X 1.5,性能等级05,镀锌钝化的六角薄螺母编号为Q351C12T15F 3六角薄螺母04 级可以不淬火, 05 级应进行淬火并回火处理。
汽车常用标准件基础知识
奇数表示细牙产品
e、变更代号：
当产品的结构形式基本相同，但产品尺寸、精度、性能
或材料等标准内容的修订以致影响产品互换性时，应加
变更代号以示区别。变更代号以一个大写字母表示，第
一次变更用Ｂ，第二次变更用Ｃ。
f、直径尺寸代号：
螺栓直径10，代表螺栓粗10mm。螺栓直径08，代表螺
A
7
三、螺纹紧固件机械性能等级
汽车常用螺栓常用机械性能等级：8.8 10.9 12.9 汽车常用螺母常用机械性能等级：8 10 12 ➢标记规定： 螺母用螺栓性能等级第一部分数字标记，如：与8.8级螺栓配合使用的螺母，标 记为8级；与10.9级螺栓配合使用的螺母，标记为10级；与12.9级螺栓配合使 用的螺母，标记为12级； 粗细牙螺纹的选用原则：（螺纹大径相同的螺栓，抗拉强度细牙高） 1、旋入铸铁、铸钢、有色金属时采用粗牙螺纹；（如V推大螺栓 Q18422110TF3) 2、与锁紧螺母相配时一般采用粗牙螺纹；（如鞍座施必牢螺母） 3、需要调整间隙的零件采用细牙螺纹；（驾驶室后悬气囊高度调节螺母） 4、要求防松较高的情况采用细牙螺纹；（如方向机紧固螺栓）
Q39xxx--特殊螺母
4、垫圈、铆钉系列：Q40xxx—弹垫、平垫，
Q41xxx—锯齿垫圈，Q42xxx—球面垫圈，Q43xxx—
挡圈，Q44xxx、Q45xxx 、Q46xxx、Q47xxx –铆钉
5、销系列：QA50xxx—开口销，Q51xxx—销轴，
6
二、汽车标准件编号规则（举例）续
d、大类内序号组号Ⅱ：偶数（含０）表示粗牙产品，
A
3
一、前言
➢ 正确使用标准件的意义： 螺纹紧固件结构简单，品种繁多，它的使用数占汽车零件的30%-40%，它
汽车标准件表处理知识讲解
19／36
锌镀层铬酸钝化工艺流程 镀锌→清洗→清洗→出光(2 ％～3％HN03) 2s～5s→清洗→ 彩色钝化→清洗→热水洗→甩干 →烘烤老化→入库。
视屏镀彩锌钝化.mp4
2019/2/16
3.标准件的表处理方式
对于镀锌：钝化液配方的不同决定了外观的颜色。 军绿色钝化液组成： 磷酸：10~15mL/L 硫酸： 4.5~8mL/L 硝酸：6~7.5mL/L 盐酸 铬酐 θ t 适量 30~50g/L 20~30°C 溶液中20~50S 空气中5~20S 该配方所形成的钝化膜均匀，致 密，结合力牢固，耐腐蚀性高于 彩色钝化膜。但六价铬对人和环 境造成严重危害。 2．工艺流程
5／36
例如Q1421030,性能等级8.8级，Q142代表的是六 角头带弹簧垫圈的组合件螺栓，10代表螺栓的公称 直径是10mm（大径）,30代表螺杆部分总长度（含 导向部分）。材料通常为35#或者SWRCH35K
2019/2/16
2.标准件的GB分类
6／36
Q140代表六角头螺栓和平垫圈组合件；（Q1840620）
2019/2/16
3.标准件的表处理方式
在产品代号中具体的表处理方法： 镀彩锌采用省略的表示方法：如Q1841025F3(六角头螺栓); 镀军绿表示方法：Q1840825F30;
17／36
防蚀磷化表示方法:Q1841025TF2;
镀达克罗表示方法：Q1841260TF6/F61(环保达克罗); T代表螺栓等级为10.9级，其抗拉强度为1000MPa.屈服强度为900MPa
2019/2/16
螺纹直径
小径D1 大径D
3／36
螺纹的直径有大径（d或D）、小径（d1或D1）、中径之分。 普通螺纹和梯形螺纹的大径又称公称直径(螺纹的最大直径)。螺 纹的顶径是与外螺纹或内螺纹牙顶相切的假想圆柱或圆锥的直径 ，即外螺纹的大径或内螺纹的小径；螺纹的底径是与外螺纹或内 螺纹牙底相切的假想圆柱或圆锥的直径，即外螺纹的小径或内螺 纹的大径。
汽车标准件基础知识
汽车常用标准件基础知识培训资料汽车常用标准件基础知识汽车标准件产品编号规则一、编号组成：Q□□□ T□ F□ □分型代号表面处理代号机械性能代号尺寸规格代号变更代号品种代号汽车标准件特征代号二、编号各部分的表示方法及含义：01、汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q”表示。
02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。
第二为分级号、第三位组内序号、结构、功能。
03、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。
04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。
05、机械性能代号：机械性能代号表示产品的性能等级。
机械性能按表2。
06、表面处理代号：表面处理代号表示产品的表面处理状态。
表面处理代号按表3。
表307、分型代号：分型代号表示结构型式和功能要求。
由大写英文字母表示，由A开始，不使用（I、O），Q—全螺纹，M—涂密封胶，S—预涂锁固胶，L—左旋螺纹。
三、编号示例01、六角头螺栓Q150B GB/T5783-2000 GB/T5782-2000六角头螺栓 Q151B GB/T5786-2000 GB/T5785-2000六角头螺栓 Q151C GB/T5786-2000 GB/T5785-2000表示全螺纹表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12×1.5表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号表示表面处理为彩锌表示机械性能等级为10.9级表示螺杆长度为100表示螺纹规格为M12×1.5表示变更代号表示产品品种为螺栓类表示汽车标准件特征代号编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q150B1250 02）螺纹规格d= M12×1.25，公称长度l=50，性能等级10.9，防腐磷化的六角头螺栓编号为Q151B1250TF2. 03）螺纹规格d= M12×1. 5，公称长度l=50，性能等级8.8，镀锌钝化的六角头螺栓编号为Q151C1250.02、六角法兰面螺栓GB/T16674-1996六角法兰面螺栓GB/T16674.1-2004编号示例：01）螺纹规格d= M12，公称长度l=50，性能等级10.9，镀锌钝化的六角法兰面螺栓编号为Q1841250TF 3.02）螺纹规格d= M12，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.1. M12×50六角法兰面螺栓GB/T16674.2-2004编号示例：01）螺纹规格d= M12×1.25，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1.25×50 02）螺纹规格d= M12×1.5，公称长度l=50，性能等级8.8，镀锌钝化的六角法兰面螺栓编号为：GB/T 16674.2 M12×1. 5×5003、 六角螺母 六角法兰面螺母D)(D )Q340B12T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示变更代号表示产品品种为螺母类表示汽车标准件特征代号Q32012T13F3表示表面处理为彩锌表示机械性能等级为10级表示螺纹规格为M12表示产品品种为螺母类表示汽车标准件特征代号编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的1型六角螺母编号为Q340B1202）螺纹规格D= M12×1.25，性能等级8，镀锌钝化的1型六角螺母编号为Q341B12 03）螺纹规格D= M12×1.5，性能等级8，镀锌钝化的1型六角螺母编号为Q341C12 04）螺纹规格D= M12，性能等级10，镀锌钝化的1型六角螺母编号为Q340B12T13F3 05）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的1型六角螺母编号为Q341B12T13F31型六角螺母细牙螺母 8、10和12级应进行淬火并回火处理04、六角法兰面螺母 Q320 GB/T 6177(6177.1-2000)编号示例：01）螺纹规格D= M12，性能等级8，镀锌钝化的六角法兰面螺母编号为Q3201202）螺纹规格D= M12，性能等级10，镀锌钝化的六角法兰面螺母编号为Q340B12T13F3 03）螺纹规格D= M12×1.25，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.2504）螺纹规格D= M12×1.5，性能等级10，镀锌钝化的六角法兰面螺母编号为GB/T6177.2 M12×1.505、六角薄螺母 Q350B (GB/T6172) Q351B Q351C (GB/T6173)编号示例：01）螺纹规格D= M12，性能等级04，镀锌钝化的六角薄螺母编号为Q3501202）螺纹规格D= M12×1.25，性能等级05，镀锌钝化的六角薄螺母编号为Q351B12T15F3 03）螺纹规格D= M12×1.5，性能等级05，镀锌钝化的六角薄螺母编号为Q351C12T15F3机械性能等级四、汽车紧固件一般技术要求01、机械性能：所有产品的机械性能中都规定了产品的材料要求、硬度要求、最小拉力载荷、保证载荷、标志要求、检验的试验方法及检测项目。
标准件表面处理方式
标准件表面处理方式全文共四篇示例，供读者参考第一篇示例：标准件表面处理方式是指对标准件表面进行特定处理以改变其外观、性能或耐用性的工艺。
标准件是指符合国家或行业标准规定的尺寸、形状和技术要求的零部件，通常用于机械制造、汽车制造、航空航天等领域。
在这些领域中，标准件的表面处理是非常重要的，它直接影响到标准件的质量、耐久性和外观。
标准件表面处理方式有很多种，包括镀层、喷涂、氧化、磷化、电镀等。
不同的表面处理方式适用于不同的材料和使用环境，下面将详细介绍几种常见的标准件表面处理方式：1. 镀层：镀层是一种将金属或其他材料覆盖在标准件表面以增加耐磨性、防腐蚀性和导热性的表面处理方式。
常见的镀层包括镀铬、镀锌、镀镍等。
镀层的厚度可以根据需要进行调整，通常在几微米到几十微米之间。
镀层的选择应根据标准件的使用环境和要求来确定。
2. 喷涂：喷涂是一种将涂料喷涂在标准件表面形成保护层的表面处理方式。
喷涂可以分为喷漆、喷塑等多种方式，涂料的选择应根据标准件的材料和使用环境来确定。
喷涂的优点是施工简单、成本低廉，适用于大面积的表面处理。
3. 氧化：氧化是一种通过将标准件表面暴露在氧气环境中形成氧化层的表面处理方式。
氧化可以分为阳极氧化和阴极氧化两种方式，其中阳极氧化适用于镁合金、铝合金等金属材料，阴极氧化适用于不锈钢、钢铁等材料。
氧化的优点是形成的氧化层硬度高、耐磨性好。
4. 磷化：磷化是一种将标准件表面浸泡在含磷化合物的溶液中形成保护层的表面处理方式。
磷化可以分为化学磷化和电化学磷化两种方式，其中电化学磷化的防腐蚀性能更好。
磷化的优点是材料消耗少、成本低廉、对环境友好。
5. 电镀：电镀是一种通过在标准件表面电镀一层金属或合金来提高表面硬度、耐腐蚀性和外观的表面处理方式。
电镀可以分为镀铬、镀镍、镀铜等多种方式，其中镀铬的硬度和耐腐蚀性能较好。
电镀的优点是成本低廉、可控性强、可以在复杂形状的表面进行处理。
标准件表面处理方式的选择应根据标准件的材料、使用环境和要求来确定。
汽车标准件基础知识
汽车常用标准件基础知识培训资料汽车常用标准件基础知识汽车标准件产品编号规则一、编号组成：Q□□□ T□ F□ □分型代号表面处理代号机械性能代号尺寸规格代号变更代号品种代号汽车标准件特征代号二、编号各部分的表示方法及含义：01、汽车标准件特征代号：以“汽”字汉语拼音第一位大写字母“Q”表示。
02、品种代号：品种代号由三位数字组成，首位表示产品大类（大类含义见表1）。
第二为分级号、第三位组内序号、结构、功能。
03、变更代号：由于产品标准修订，虽然产品结构型式基本相同，但尺寸、精度、性能或材料等标准内容变更以致影响产品的互换时而给出的代号。
04、尺寸规格：尺寸规格代号可直接表示产品的主要尺寸参数。
05、机械性能代号：机械性能代号表示产品的性能等级。
机械性能按表2。
06、表面处理代号：表面处理代号表示产品的表面处理状态。
表面处理代号按表3。
表307、分型代号：分型代号表示结构型式和功能要求。
由大写英文字母表示，由A开始，不使用（I、O），Q—全螺纹，M—涂密封胶，S—预涂锁固胶，L—左旋螺纹。
