51单片机汇编语言(一)
MCS-51系列单片机的指令系统和汇编语言程序

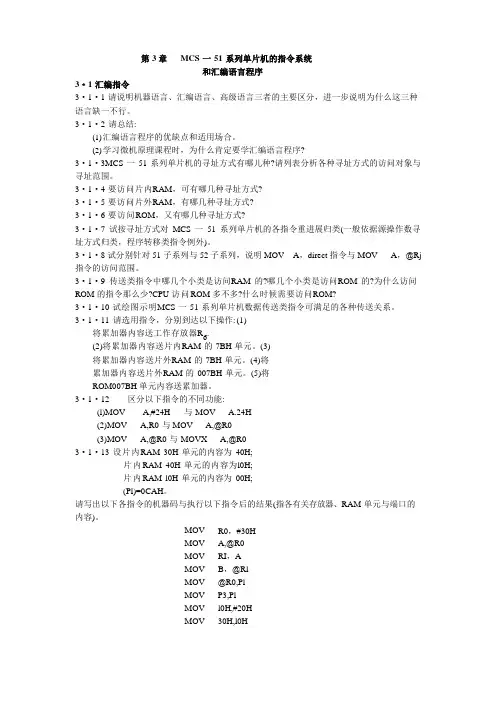

3·1 汇编指令第3 章MCS 一51 系列单片机的指令系统和汇编语言程序3·1·1 请说明机器语言、汇编语言、高级语言三者的主要区分,进一步说明为什么这三种语言缺一不行。
3·1·2 请总结:(1)汇编语言程序的优缺点和适用场合。
(2)学习微机原理课程时,为什么肯定要学汇编语言程序?3·1·3MCS 一51 系列单片机的寻址方式有哪儿种?请列表分析各种寻址方式的访问对象与寻址范围。
3·1·4 要访问片内RAM,可有哪几种寻址方式?3·1·5 要访问片外RAM,有哪几种寻址方式?3·1·6 要访问ROM,又有哪几种寻址方式?3·1·7 试按寻址方式对MCS 一51 系列单片机的各指令重进展归类(一般依据源操作数寻址方式归类,程序转移类指令例外)。
3·1·8 试分别针对51 子系列与52 子系列,说明MOV A,direct 指令与MOV A,@Rj 指令的访问范围。
3·1·9 传送类指令中哪几个小类是访问RAM 的?哪几个小类是访问ROM 的?为什么访问ROM 的指令那么少?CPU 访问ROM 多不多?什么时候需要访问ROM?3·1·10 试绘图示明MCS 一51 系列单片机数据传送类指令可满足的各种传送关系。
3·1·11 请选用指令,分别到达以下操作: (1)将累加器内容送工作存放器R6.(2)将累加器内容送片内RAM 的7BH 单元。
(3)将累加器内容送片外RAM 的7BH 单元。
(4)将累加器内容送片外RAM 的007BH 单元。
(5)将ROM007BH 单元内容送累加器。
3·1·12 区分以下指令的不同功能:(l)MOV A,#24H 与MOV A.24H(2)MOV A,R0 与MOV A,@R0(3)MOV A,@R0 与MOVX A,@R03·1·13 设片内RAM 30H 单元的内容为40H;片内RAM 40H 单元的内容为l0H;片内RAM l0H 单元的内容为00H;(Pl)=0CAH。
51单片机汇编语言入门教程
51单片机汇编语言入门教程什么是51单片机
51单片机指的是英特尔公司推出的一种单片机芯片种类,其名字为“AT89S52”。
后来,这种芯片因其使用广泛,被人们简称为“51单片机”。
为什么要研究汇编语言
研究汇编语言能够让我们更好地理解机器是如何执行指令的,
从而更好地优化程序,提高程序运行效率。
汇编语言基础知识
数据类型
- 字节:一个字节是8位二进制数,可以表示0~255之间的数。
- 字:一个字是16位二进制数,可以表示0~之间的数。
- 双字:一个双字是32位二进制数,可以表示0~之间的数。
指令集
51单片机有大约100条汇编指令,这些指令可以完成各种操作,如运算、数据传输、中断处理等。
寄存器
51单片机有4个8位的通用寄存器(寄存器0~3)和2个16
位的通用寄存器(DPTR和PC)。
程序结构
51单片机只有一种程序结构——线性结构。
程序从0地址开始执行,一条一条地执行,直到程序结束。
编写第一个汇编程序
以下是一个简单的汇编程序示例:
ORG 0H ;设置程序起始地址为0H
MOV P1, #55H ;将55H赋值给P1口
END ;程序结束指令
这个程序的作用是将55H赋值给P1口。
总结
通过学习本教程,我们了解了基本的汇编语言知识,包括数据
类型、指令集、寄存器、程序结构以及编写程序的基本步骤。
希望
这份教程可以帮助初学者顺利掌握51单片机汇编语言编程的基础。
单片机c51汇编语言51单片机汇编语言
单片机c51汇编语言51单片机汇编语言单片机C51汇编语言单片机(C51)是指一种集成电路上只包含一个集中式控制器的微处理器,具有完整的CPU指令集、RAM、ROM、I/O接口等功能。
汇编语言是一种低级语言,是用于编写单片机指令的一种语言。
汇编语言能够直接操作单片机的寄存器和输入/输出端口,因此在嵌入式系统的开发中非常重要。
本文将介绍单片机C51的汇编语言编程。
一、了解单片机C51单片机C51是目前应用最广泛的一种单片机系列,广泛用于各种电子设备和嵌入式系统的开发。
C51指的是Intel公司推出的一种基于MCS-51架构的单片机。
该系列单片机具有较高的性能和低功耗的特点,可用于各种控制和通信应用。
二、汇编语言的基本概念汇编语言是一种低级语言,与机器语言紧密相关。
它使用助记符来代替机器指令的二进制表示,使程序的编写更加易读。
在单片机C51汇编语言中,每一条汇编指令都对应着特定的机器指令,可以直接在单片机上执行。
三、汇编语言的基本指令在单片机C51汇编语言中,有一些基本的指令用于控制程序的执行和操作寄存器。
以下是一些常用的指令:1. MOV指令:用于将数据从一个寄存器或内存单元复制到另一个寄存器或内存单元。
2. ADD指令:用于将两个操作数相加,并将结果存储到目的寄存器中。
3. SUB指令:用于将第一个操作数减去第二个操作数,并将结果存储到目的寄存器中。
4. JMP指令:用于无条件跳转到指定的地址。
5. JZ指令:用于在条件为零时跳转到指定的地址。
6. DJNZ指令:用于将指定寄存器的值减一,并根据结果进行跳转。
四、编写单片机C51汇编程序的步骤编写单片机C51汇编程序需要按照以下步骤进行:1. 确定程序的功能和目标。
2. 分析程序的控制流程和数据流程。
3. 设计算法和数据结构。
4. 编写汇编指令,实现程序的功能。
5. 调试程序,并进行测试。
六、实例演示以下是一个简单的单片机C51汇编程序的示例,用于实现两个数的相加,并将结果输出到LED灯上:org 0H ; 程序的起始地址为0mov a, 05H ; 将05H赋值给累加器mov b, 07H ; 将07H赋值给B寄存器add a, b ; 将A寄存器和B寄存器的值相加mov P1, a ; 将相加结果输出到P1口end ; 程序结束在这个例子中,首先将05H赋值给累加器A,然后将07H赋值给B寄存器,接着使用ADD指令将A和B的值相加,将结果存储到累加器A中,最后将累加器A的值输出到P1口。
51单片机汇编语言教程
51单片机汇编语言教程汇编语言是一种低级程序设计语言,直接操作计算机硬件,能够充分发挥硬件的性能,是学习嵌入式系统开发的基础。
而51单片机是广泛应用于嵌入式系统中的一种微控制器,具有功能强大、易于掌握等特点。
本篇文章将为大家介绍51单片机汇编语言的基本概念、编程指令以及应用实例,帮助读者快速入门。
一、51单片机汇编语言概述1.1 51单片机简介51单片机是一种由英特尔公司设计的8位微控制器,其核心是一个CPU,具有RAM、ROM、I/O端口等外围设备。
它采用的是汇编语言编程,具有指令集简单、易于学习等特点,因此深受嵌入式系统开发者的喜爱。
1.2 汇编语言的基本概念汇编语言是一种低级语言,与高级语言相比,更接近计算机底层的硬件操作。
在汇编语言中,程序员通过编写指令来告诉计算机具体的操作,如数据存储、运算等。
二、51单片机汇编语言基础知识2.1 寄存器寄存器是51单片机中的一种重要的存储设备,用于存储数据、地址等信息。
51单片机共有32个寄存器,其中一部分用于存储通用数据,一部分用于存储特定功能的数据。
在汇编语言编程中,我们可以使用这些寄存器来存储数据和进行运算。
2.2 程序存储器程序存储器是51单片机中存储程序的地方,它可以分为ROM和RAM两种类型。
其中,ROM存储的是不可修改的程序代码,而RAM 存储的是可以读写的数据。
2.3 I/O端口I/O端口是51单片机与外部设备进行数据交互的接口,通过输入/输出指令,可以实现数据的输入与输出。
在汇编语言中,我们需要了解如何使用I/O端口来与外部设备进行通信。
三、51单片机汇编语言编程指令3.1 数据传输指令数据传输指令用于将数据从一个地方传输到另一个地方。
常用的数据传输指令有MOV、MOVC、MOVX等,通过这些指令可以实现数据的读取、存储和传输等操作。
3.2 算术运算指令算术运算指令用于对数据进行加、减、乘、除等运算操作。
51单片机中的算术运算指令包括ADD、SUB、MUL、DIV等,通过这些指令可以对数据进行各种运算操作。
51单片机汇编语言带进位加法指令
51单片机汇编语言带进位加法指令带进位加法指令(4 条)这4 条指令除与[1]功能相同外,在进行加法运算时还需考虑进位问题。
ADDC A,data ;(A)+(data)+(C)(A)累加器A 中的内容与直接地址单元的内容连同进位位相加,结果存在A 中ADDC A,#data;(A)+#data +(C)(A)累加器A 中的内容与立即数连同进位位相加,结果存在A 中ADDC A,Rn ;(A)+Rn+(C)(A)累加器A 中的内容与工作寄存器Rn 中的内容、连同进位位相加,结果存在A 中ADDC A,@Ri ;(A)+((Ri))+(C)(A)累加器A 中的内容与工作寄存器Ri 指向地址单元中的内容、连同进位位相加,结果存在A 中用途:将A 中的值和其后面的值相加,并且加上进位位C 中的值。
说明:由于51 单片机是一种8 位机,所以只能做8 位的数学运算,但8 位的运算范围只有0-255,这在实际工作中是不够的,因此就要进行扩展,一般是将2 个8 位的数学运算合起来,成为一个16位的运算,这样,可以表达的数的范围就可以到达0-65535。
如何合并呢?其实很简单,让我们看一个十进制数的例子吧:66+78 这两个数相加,我们根本不在意这个过程,但事实上我们是这样做的:先做6+8(低位),然后再做6+7,这是高位。
做了两次加法,只是我们做的时候并没有刻意分成两次加法来做罢了,或者说我们并没有意识到我们做了两次加法。
之所以要分成两次来做,是因为这两个数超过了一位数所能表达的范围(0-9)。
在做低位时产生了进位,我们做的时候是在适当的位置点一下,然后在做高位加法时将这一点加进去。
那么计算机中做16 位加法时同样如此,先做低8 位的,如果两数相加后产生了进位,也要点一下做个标记,这个标记就职进位位C,在程序状态字PSW 中。
在进行高位加法是将这个C 加进去。
例如:1067H+10A0H,先做67H+A0H=107H,而107H 显然超过了0FFH,因此,最终保存在A 中的数是。
51单片机汇编语言教程

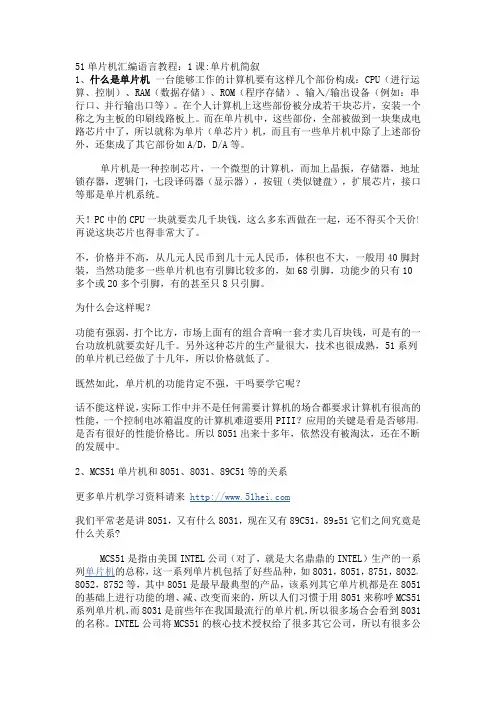

51单片机汇编语言教程:1课:单片机简叙1、什么是单片机一台能够工作的计算机要有这样几个部份构成:CPU(进行运算、控制)、RAM(数据存储)、ROM(程序存储)、输入/输出设备(例如:串行口、并行输出口等)。
在个人计算机上这些部份被分成若干块芯片,安装一个称之为主板的印刷线路板上。
而在单片机中,这些部份,全部被做到一块集成电路芯片中了,所以就称为单片(单芯片)机,而且有一些单片机中除了上述部份外,还集成了其它部份如A/D,D/A等。
单片机是一种控制芯片,一个微型的计算机,而加上晶振,存储器,地址锁存器,逻辑门,七段译码器(显示器),按钮(类似键盘),扩展芯片,接口等那是单片机系统。
天!PC中的CPU一块就要卖几千块钱,这么多东西做在一起,还不得买个天价!再说这块芯片也得非常大了。
不,价格并不高,从几元人民币到几十元人民币,体积也不大,一般用40脚封装,当然功能多一些单片机也有引脚比较多的,如68引脚,功能少的只有10多个或20多个引脚,有的甚至只8只引脚。
为什么会这样呢?功能有强弱,打个比方,市场上面有的组合音响一套才卖几百块钱,可是有的一台功放机就要卖好几千。
另外这种芯片的生产量很大,技术也很成熟,51系列的单片机已经做了十几年,所以价格就低了。
既然如此,单片机的功能肯定不强,干吗要学它呢?话不能这样说,实际工作中并不是任何需要计算机的场合都要求计算机有很高的性能,一个控制电冰箱温度的计算机难道要用PIII?应用的关键是看是否够用,是否有很好的性能价格比。
所以8051出来十多年,依然没有被淘汰,还在不断的发展中。
2、MCS51单片机和8051、8031、89C51等的关系更多单片机学习资料请来我们平常老是讲8051,又有什么8031,现在又有89C51,89s51它们之间究竟是什么关系?MCS51是指由美国INTEL公司(对了,就是大名鼎鼎的INTEL)生产的一系列单片机的总称,这一系列单片机包括了好些品种,如8031,8051,8751,8032,8052,8752等,其中8051是最早最典型的产品,该系列其它单片机都是在8051的基础上进行功能的增、减、改变而来的,所以人们习惯于用8051来称呼MCS51系列单片机,而8031是前些年在我国最流行的单片机,所以很多场合会看到8031的名称。
51单片机汇编语言指令教程汇集
51单片机汇编语言指令教程汇集
1.MOV
MOV指令把源操作数的值复制到目的操作数。
格式如下:
MOV dest,src
dest :用于存储源操作数值的目的操作数。
src :用于取源操作数值的源操作数。
MOV指令可以把源操作数的值复制到目的操作数里,其中它的源操作数和目的操作数可以是内存单元,寄存器或立即数。
2.MVI
MVI指令把单字节立即数的值复制到其中一寄存器或内存单元。
格式如下:
MVI dest,data
dest :用于存放单字节立即数值的目的操作数。
data :用于取立即数值的立即数。
MVI指令可以把数据(data)复制到dest所指向的存储单元。
它的目的操作数可以是内存单元或寄存器,源操作数只能是8位立即数。
3.LXI
LXI指令可以把16位数据装载到左边和右边双字节寄存器中。
格式如下:
LXI rp,data
rp :用接受16位数据的双字节寄存器,它可以是BC,DE,HL或SP。
data :用于取16位立即数的立即数。
LXI指令可以把16位立即数data复制到双字节寄存器rp里。
4.LDA
LDA指令可以把存储单元中的数据装载到A寄存器中,格式如下:
LDA addr
addr :用于取存储单元数据值的存储单元地址。
LDA指令可以把存储单元addr中的数据复制到A寄存器中。
5.STA
STA指令可以把A寄存器的值存入指定的存储单元中,格式如下:
STA addr。
51单片机汇编语言及C语言经典实例
51单片机汇编语言及C语言经典实例汇编语言是一种用来编写计算机指令的低级语言,它与机器语言十分接近,可以直接控制计算机硬件。
而C语言是一种高级程序设计语言,它具有结构化编程和模块化设计的特点。
本文将介绍51单片机汇编语言和C语言的经典实例,并进行详细解析。
一、LED指示灯的闪烁我们首先来看一个经典的51单片机汇编语言的实例——LED指示灯的闪烁。
我们可以通过控制单片机的IO口来实现LED的闪烁效果。
以下是汇编语言的代码:```assemblyORG 0 ; 程序起始地址MOV P1, #0; 将 P1 置为0,熄灭LEDLJMP $ ; 无限循环```以上代码使用了51单片机的MOV指令和LJMP指令。
MOV指令用来将一个立即数(这里是0)存储到寄存器P1中,控制对应的I/O口输出低电平,从而熄灭LED。
而LJMP指令则是无条件跳转指令,将程序跳转到当前地址处,实现了无限循环的效果。
对应的C语言代码如下:```c#include <reg51.h>void main() {P1 = 0; // 将 P1 置为0,熄灭LEDwhile(1); // 无限循环}```以上代码使用了reg51.h头文件,该头文件提供了对51单片机内部寄存器和外设的访问。
通过将P1赋值为0,控制IO口输出低电平,实现了熄灭LED的效果。
while(1)是一个无限循环,使得程序一直停留在这个循环中。
二、数码管的动态显示接下来我们介绍51单片机汇编语言和C语言实现数码管动态显示的经典实例。
数码管动态显示是通过控制多个IO口的高低电平来控制数码管显示不同的数字。
以下是汇编语言的代码:```assemblyORG 0 ; 程序起始地址MOV A, #0FH ; 设置数码管全亮,A存储数码管控制位MOV P2, A ; 将 A 的值存储到 P2,控制数码管的数码控制位DELAY: ; 延时循环MOV R7, #0FFH ; 设置延时计数值LOOP1: ; 内层循环MOV R6, #0FFH ; 设置延时计数值LOOP2: ; 内部延时循环DJNZ R6, LOOP2 ; 延时计数减1并判断是否为0,不为0则继续循环DJNZ R7, LOOP1 ; 延时计数减1并判断是否为0,不为0则继续循环DJNZ A, DELAY ; A减1并判断是否为0,不为0则继续循环JMP DELAY ; 无限循环,实现动态显示```以上代码中,我们通过MOV指令来将一个立即数(0x0F)存储到寄存器A中,控制数码管显示0-9的数字。
51 单片机 编程语言
51 单片机编程语言
51单片机是一种非常流行的单片机,它广泛应用于各种嵌入式
系统中。
它的编程语言主要是汇编语言和C语言。
汇编语言是一种
底层的语言,它直接操作单片机的寄存器和内存,可以实现高效的
控制和优化。
而C语言则是一种高级语言,它更易于理解和编写,
适合开发复杂的嵌入式系统。
使用51单片机编程语言可以实现各种功能,例如控制各种外围
设备、处理各种传感器数据、实现通信功能等。
由于其灵活性和高
性能,51单片机编程语言被广泛应用于各种领域,如工业控制、汽
车电子、家用电器等。
对于初学者来说,学习51单片机编程语言可能会有一定的难度,特别是对于汇编语言的学习。
但是一旦掌握了这些编程语言,就能
够实现更加复杂和功能丰富的嵌入式系统。
因此,学习51单片机编
程语言是非常有价值的。
总的来说,51单片机编程语言是一种非常重要的编程语言,它
在嵌入式系统领域有着广泛的应用,对于想要从事嵌入式系统开发
的人来说,学习这门编程语言是非常值得的。
C51单片机汇编语言程序设计
C51单片机汇编语言程序设计一、二进制数与十六进制数之间的转换1、数的表达方法为了方便编程时书写,规定在数字后面加一个字母来区别,二进制数后加B十六进制数后加H。
2、二进制数与十六进制数对应表二进制十六进二进制制0000000100100011010001010110011101234567100010011010101111001101 11101111十六进制89ABCDEF3、二进制数转换为十六进制数转换方法为:从右向左每4位二进制数转化为1位十六进制数,不足4位部分用0补齐。
例:将(1010000110110001111)2转化为十六进制数解:把1010000110110001111从右向左每4位分为1组,再写出对应的十六进制数即可。
0101000011011000111150D8F答案:(1010000110110001111)2=(50D8F)16例:将1001101B转化为十六进制数解:把10011110B从右向左每4位分为1组,再写出对应的十六进制数即可。
100111109E答案:10011110B=9EH4、十六进制数转换为二进制数转换方法为:将每1位十六进制数转换为4位二进制数。
例:将(8A)16转化为二进制数解:将每位十六进制数写成4位二进制数即可。
8A10001010答案:(8A)16=(10001010)2例:将6BH转化为二进制数解:将每位十六进制数写成4位二进制数即可。
6B01101011答案:6BH=01101011B二、计算机中常用的基本术语1、位(bit)计算机中最小的数据单位。
由于计算机采用二进制数,所以1位二进制数称作1bit,例如110110B为6bit。
2、字节(Byte,简写为B)8位的二进制数称为一个字节,1B=8bit3、字(Word)和字长两个字节构成一个字,2B=1Word。
字长是指单片机一次能处理的二进制数的位数。
如AT89S51是8位机,就是指它的字长是8位,每次参与运算的二进制数的位数为8位。
51单片机汇编语言指令教程(校对版)ppt课件
06
05
04
03
02
01
00
返回前一次
最新课件
19
2.2.3立即寻址
指令本身直接含有所需要的8位或16位的操作数。
将此数称为“立即数”(使用#标明)。如:
MOV A,#30H
;将(8位)立即数送累加器A
MOV DPTR,#2000H ;16位立即数送DPTR积存器
【注意】:MOV A,#30H MOV A,30H 两者的区别。 立即数寻址的指令长度为2或3个字节。
三字节指令在存储器中存放的方式示意图
最新课件
9
指令的字节数与指令的运行时间
指令的字节多是否意味着指令周期就长?
指令
字节数 周期数
MOV A,R0
1
1
MOV A,#0FFH 2
1
MOV 20H,#30H 3
2
MUL AB
1
4
INC DPTR
1
1
指令说明 R0内容送累加器A
立即数FFH送A 立即数30H送内存20h单元
MOV A,00H ;将RAM中00H单元数据送累加器A
MOV A,R0 ;将工作寄存器R0的内容送累加器A
这里使用了不同的寻址方式,其指令的结构也不相同。
前者是:11100101(0E5H)、00000000(00H) 双字节。
后者的机器码是:11101000(0E8H)
单字节;
在物理结构上,R0与RAM的00H单元恰好是同一单元, 所以不同的指令而执行结果是一样的。
或者:指令中分别包含1个字节的操作数和1个字节的操作 数地址。如:
MOV direct,#data 举例:MOV 20H,#0FFH
51单片机汇编语言
51单片机汇编语言51单片机汇编语言是一种基于51系列单片机的汇编语言,它是一种直接操作硬件的低级语言。
在嵌入式系统开发中,经常需要使用汇编语言来编写底层驱动程序和实现特定功能。
本文将介绍51单片机汇编语言的基本概念、语法结构以及常用指令集。
一、51单片机简介51单片机是一种基于哈佛结构的8位单片机,由英特尔公司设计,并于1980年发布。
它具有低功耗、高性能和易于编程的特点,广泛应用于家电、汽车电子、工控设备等领域。
二、汇编语言基础1. 数据类型:51单片机汇编语言支持的数据类型包括位(bit)、字节(byte)、字(word)和双字(dword)。
可以通过定义变量来使用这些数据类型。
2. 寄存器:51单片机包含一组通用寄存器和特殊功能寄存器。
通用寄存器用于存储临时数据,特殊功能寄存器用于控制和配置硬件。
常用的通用寄存器有ACC累加器、B寄存器和DPTR数据指针。
3. 指令集:51单片机汇编语言的指令集丰富多样,包括数据传送指令、算术运算指令、逻辑运算指令、跳转指令等。
例如,MOV指令用于数据传送,ADD指令用于加法运算,JMP指令用于无条件跳转。
三、汇编语言示例下面是一个简单的51单片机汇编语言程序示例,实现了一个LED 灯的闪烁效果。
```ORG 0x0000 ; 程序起始地址MOV P1, #0x00 ; 将0x00赋值给P1口,关闭LED灯LOOP:MOV P1, #0xFF ; 将0xFF赋值给P1口,打开LED灯CALL DELAY ; 调用延时子程序MOV P1, #0x00 ; 将0x00赋值给P1口,关闭LED灯CALL DELAY ; 调用延时子程序JMP LOOP ; 无条件跳转到LOOP标签DELAY:MOV R0, #0xFF ; 将0xFF赋值给R0寄存器DELAY_LOOP:DJNZ R0, DELAY_LOOP ; R0减1,如果不等于0则跳转到DELAY_LOOP标签RET ; 返回调用子程序的指令END ; 程序结束标志```四、汇编语言开发工具51单片机汇编语言的开发工具有很多,常用的有Keil C51、SDCC、ASM51等。
51单片机汇编语言及C语言经典实例解析
51单片机汇编语言及C语言经典实例实验及课程设计一、闪烁灯如图1 所示为一简单单片机系统原理图:在P1.0 端口上接一个发光二极管L1,使L1 在不停地一亮一灭,一亮一灭的时间间隔为0.2 秒。
延时程序的设计方法,作为单片机的指令的执行的时间是很短,数量大微秒级,因此,我们要求的闪烁时间间隔为0.2 秒,相对于微秒来说,相差太大,所以我们在执行某一指令时,插入延时程序,来达到我们的要求,但这样的延时程序是如何设计呢?下面具体介绍其原理:如图4.1.1 所示的石英晶体为12MHz,因此,1 个机器周期为 1 微秒,机器周期微秒如图 1 所示,当P1.0 端口输出高电平,即P1.0=1 时,根据发光二极管的单向导电性可知,这时发光二极管L1 熄灭;当P1.0 端口输出低电平,即P1.0=0 时,发光二极管L1 亮;我们可以使用SETB P1.0 指令使P1.0端口输出高电平,使用CLR P1.0 指令使P1.0 端口输出低电平。
C 语言源程序#include <AT89X51.H>sbit L1=P1^0;void delay02s(void) //延时0.2 秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}void main(void){while(1){L1=0;delay02s();L1=1;delay02s();}汇编源程序ORG 0START: CLR P1.0LCALL DELAYSETB P1.0LCALL DELAYLJMP START DELAY: MOV R5,#20 ;延时子程序,延时0.2 秒D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND图2 程序设计流程图图1 单片机原理图二、多路开关状态指示如图 3 所示,AT89S51 单片机的 P1.0-P1.3 接四个发光二极管 L1-L4,P1.4-P1.7 接了四个开关 K1-K4,编程将开关的状态反映到发光二极管上。
51单片机汇编语言指令教程汇集
51单片机汇编语言指令教程汇集1.MOV指令:MOV指令用于将一个值从一个寄存器或内存位置复制到另一个寄存器或内存位置。
例如,MOVA,将常数10复制到累加器A中。
2.ADD指令:ADD指令用于将两个操作数相加,并将结果保存在目标操作数中。
例如,ADDA,B将寄存器B的值与累加器A的值相加,并将结果保存在累加器A中。
3.SUB指令:SUB指令用于将源操作数减去目标操作数,并将结果保存在目标操作数中。
例如,SUBA,B将寄存器B的值减去累加器A的值,并将结果保存在累加器A中。
4.INC指令:INC指令用于将指定的操作数加1、例如,INCA将累加器A的值加15.DEC指令:DEC指令用于将指定的操作数减1、例如,DECA将累加器A的值减16.JMP指令:JMP指令用于无条件地跳转到指定的地址。
例如,JMP1000h将跳转到地址1000h处执行指令。
9. ACALL指令:ACALL指令用于调用一个子程序,其地址由指令给出,子程序结束后返回到调用指令的下一条指令。
例如,ACALL Subroutine将调用一个名为Subroutine的子程序。
10.RET指令:RET指令用于从子程序返回到调用指令的下一条指令。
例如,RET将从子程序返回。
11.NOP指令:NOP指令用于空操作,即不执行任何操作。
它通常用于延时或填充空白。
以上是一些常用的51单片机汇编语言指令,这些指令可以用于控制I/O口、进行算术运算、执行跳转和调用子程序等。
学习并熟练掌握这些指令,对于编写高效的51单片机汇编程序非常重要。
希望本文提供的51单片机汇编语言指令教程能够帮助你入门和掌握51单片机汇编语言的基本知识。
如果你想深入学习51单片机汇编语言,建议参考相关的教材或在线资源,进行更加系统和全面的学习。
51单片机汇编程序
51单片机汇编程序1. 简介51单片机是一种常用的8位单片机芯片,具有广泛的应用领域。
51单片机的编程语言主要有汇编语言、C语言和底层汇编语言。
本文主要介绍51单片机的汇编程序。
2. 汇编程序基础2.1 寄存器51单片机的CPU有4个8位寄存器(A、B、DPTR、PSW)和一个16位寄存器(PC)。
在汇编程序中,我们可以使用这些寄存器来进行各种操作。
•A寄存器(累加器):用于存储数据和进行算术运算。
•B寄存器:辅助寄存器,可用于存储数据和进行算术运算。
•DPTR寄存器:数据指针寄存器,用于存储数据存取的地址。
•PSW寄存器:程序状态字寄存器,用于存储程序运行状态信息。
•PC寄存器:程序计数器,用于存储当前执行指令的地址。
2.2 指令集51单片机的指令集包含了多种汇编指令,可以用来进行数据操作、算术运算、逻辑运算、控制流程等。
常用的汇编指令有:•MOV:数据传送指令。
•ADD、SUB:加法和减法运算指令。
•ANL、ORL、XRL:逻辑运算指令。
•MOVX:外部RAM的读写指令。
•CJNE、DJNZ:条件分支指令。
•LCALL、RET:函数调用和返回指令。
2.3 编写一个简单的汇编程序下面是一个简单的汇编程序示例,用于将A寄存器中的数据加1,并将结果存储到B寄存器中。
ORG 0x0000 ; 程序的起始地址MOV A, #0x01 ; 将A寄存器赋值为1ADD A, #0x01 ; 将A寄存器加1MOV B, A ; 将A寄存器的值传送到B寄存器END ; 程序结束在上面的示例中,ORG指令用于指定程序的起始地址,MOV 指令用于将A寄存器赋值为1,ADD指令用于将A寄存器加1,MOV指令用于将A寄存器的值传送到B寄存器,END指令用于标记程序结束。
3. 汇编语言的应用51单片机的汇编语言广泛应用于各种嵌入式系统中,包括智能家居、工业自动化、仪器仪表等领域。
汇编程序具有以下特点:•程序执行效率高:由于汇编语言直接操作硬件,可以精确控制程序的执行流程,提高程序的执行效率。
MCS-51单片机汇编语言概述
1.1 汇编语言的特点
汇编语言是用助记符来表示机器语言的指令代码的。汇编 语言具有如下特点: ① 助记符指令和机器指令一一对应。用汇编语言编写的程序效 率高,占用存储空间小,运行速度快,且能编写出最优化的 程序。 ② 汇编语言与计算机硬件设备密切相关。汇编语言程序能直接 管理和控制硬件设备,直接访问存储器及接口电路,也能处 理中断。 ③ 汇编语言编程比高级语言程序的编写和调试要困难。汇编语 言是面向计算机的,汇编语言的程序设计人员必须对计算机 硬件有相当深入的了解。 ④ 汇编语言缺乏通用性,程序不易移植。各种计算机都有自己 的汇编语言,不同计算机的汇编语言之间不能通用。
① 标号由1~8个ASCII码字符组成,第一个字符必须是字母,其余 字符可以是字母、数字和一些特定字符。
② 不能使用汇编语言中已经定义的符号作为标号,如指令助 记符、 伪指令、专用寄存器的符号名称等均不能用作标号。
③ 标号后必须紧跟一个冒号。
④ 同一个标号在一个程序中只能定义一次,不能重复定义。
⑤ 一条语句可以有标号,也可以没有标号,标号的有无取决于 本程序中的其他语句是否需要访问这条语句。
TBL:
DB
DB
30H 0C0H,0F9H,0A4H 0B0H,99H,92H
第二条伪指令定义了一个常数表,该表的起始地址为 TBL,表中数据按伪指令中数据的顺序排列。
又例如:
DB
“how old are you?”,“A”,“#”
把引号中的字符按ASCII码存于连续的ROM中。
5. DW 定义字命令
其功能是从指定的地址单元开始,定义若干个16位的数据字。 命令格式:
[标号:] DW 字数据表
一个数据字占两个字节。存放时,高8位在前(低地址),低8位在 后(高地址)。例如:
