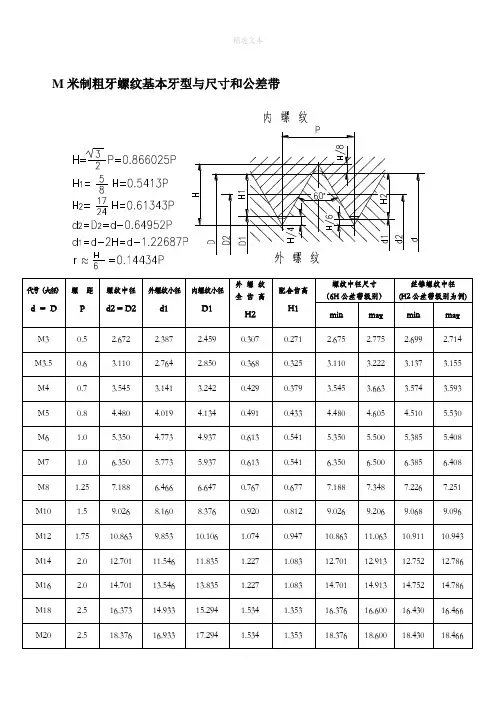

螺纹尺寸和公差

MF米制细牙螺纹基本牙型和尺寸和公差带

UNC统一粗牙螺纹基本牙型和尺寸和公差带

UNF统一细牙螺纹基本牙型和尺寸和公差带

G( BSP ) 非螺纹密封的管螺纹基本牙型和尺寸

丝锥图标和符号说明:

螺纹类型:螺孔型式

M——米制粗牙普通螺纹T1通孔——≤1.2d MF——米制细牙普通螺纹T2通孔——≤2d

UNC——统一粗牙螺纹B1不通孔——≤1.2d UNF——统一细牙螺纹B2不通孔——≤1.8d G（BSP）——非螺纹密封的管螺纹B3不通孔——≤2.2d

W（BSW）——惠氏螺纹

NPT——60°牙形角圆锥管螺纹 d 为螺纹大径

RP——用螺纹密封的圆柱管螺纹

RC（BSPT）——用螺纹密封的圆柱管螺纹

EC——安装钢丝螺套用内螺纹

螺纹齿形角:丝锥类别:

60°55° N——加工普通结构钢、软的灰铸铁

中等硬度的有色金属 H——加工特别硬的、硬而韧的材料

W——加工特别软和韧的材料

丝锥结构种类：丝锥切削锥长度：

直槽丝锥X——（5~6 P）

螺尖丝锥Y——（4~5 P）

螺旋槽丝锥Z ——（2~3 P）

跳牙丝锥

A型带冷却孔丝锥（用于不通孔）丝锥柄部采用的标准：

B型带冷却孔丝锥（用于通孔）GB4267

挤压丝锥DIN10-1

带油槽挤压丝锥

钻攻复合丝锥丝锥螺纹公差带等级：

丝锥采用的标准：H1——适合加工米制内螺纹4H 5H公差

中国国家标准带级别的螺纹

中国机械行业标准JB H2——适合加工米制内螺纹5G 6H公差国际标准ISO 带级别的螺纹

德国标准带级别的螺纹H3——适合加工米制内螺纹6G 7H 7G 丝锥材料：带级别的螺纹

HSS——普通高速钢1——适合加工统一螺纹内螺纹1B公差HSS-E——高性能高速钢级别的螺纹

HSS-PM——粉末冶金高速钢2——适合加工统一螺纹内螺纹2B公差Hm——硬质合金级别的螺纹

丝锥刃倾角、螺旋角：W2——适合加工惠氏内螺纹中等级公差

螺尖丝锥的刃倾角λ1——12°λ2——18°级别的螺纹

螺旋槽丝锥的螺旋角β1——20°β2——30°W3——适合加工惠氏内螺纹普通级公差

β3——40°级别的螺纹
