截止阀使用说明书第一章：引言1.1 产品概述截止阀是一种常见的管道阀门，用于控制介质的流动，并具有截止流体的功能。
本使用说明书将为您提供有关截止阀的详细信息，包括安装、操作和维护等方面的内容。
1.2 目标用户本使用说明书主要针对进行截止阀的安装、操作和维护的技术人员和用户。
在阅读本文档之前，请确保您具备一定的技术基础和相关知识。
第二章：产品特点2.1 结构特点截止阀主体一般由阀体、阀盖、阀座、阀芯等组件组成。
阀体和阀盖由高强度材料制成，具有良好的耐腐蚀性和密封性能。
阀座和阀芯采用特殊制造工艺，具有耐磨损和耐高温的特点。
2.2 使用特点截止阀具有结构简单、操作方便、结实耐用等特点。
它适用于液体、气体和蒸汽介质的控制，广泛应用于石油、化工、冶金等行业。
第三章：安全须知3.1 安装前须知在安装截止阀之前，请确保以下事项：- 检查截止阀的型号、规格和压力等级是否符合实际需求。
- 确保安装位置符合相关标准，并且设备周围没有任何障碍物。
- 在进行安装之前，请关闭管道系统，并排空管道中的介质。
3.2 安装注意事项- 使用适当的工具进行截止阀的安装，确保安装过程中不会损坏阀门的密封面。
- 安装过程中，请注意调整阀门的开度，确保其处于正常的工作状态。
第四章：使用方法4.1 阀门开启- 旋转手轮，使阀门开度逐渐增大。
- 根据需求，适当调整手轮角度，控制介质的流动量。
4.2 阀门关闭- 顺时针旋转手轮，使阀门逐渐关闭。
- 在完全关闭阀门之后，检查阀门的密封情况，确保没有泄漏。
4.3 注意事项- 在开启或关闭阀门时，请适度用力，不要过度操作，以免损坏阀门和相关设备。
- 定期检查阀门的工作状态，如发现异常情况，请及时进行维修或更换。
第五章：维护保养5.1 维护周期截止阀的维护周期一般为半年或一年一次，具体频率根据使用环境和介质的要求而定。
5.2 维护内容- 定期清洁阀门的外部和内部表面，确保无灰尘和污垢。
- 检查阀门的密封性能，如发现泄漏或磨损现象，请及时处理。
浙江耐高电站阀门 波纹管截止阀 WJ41H-16C P系列 说明书
波纹管截止阀WJ41H-16C/P 系列浙江耐高电站阀门有限公司使用说明书泄漏的问题，满足最严格的泄漏等级要求。
波纹管密封是指填料函内无填料式，通过波纹管使填料函与体腔隔离，①体腔内的波纹管起完全隔离作用，②填料函内的填料是附件作用。
并为工业应用提供了清洁安全的工作环境。
球墨铸铁的ASTM （A536）和铸钢材质的ASTM （A216）型截止阀，连接标准有法兰、对焊和承插焊种阀即可满足各种不同的工业应用要求，并确保长的使用寿命、免维修及坚固结实。
序号245689101112131● 化学热流体● 毒性流体● 压缩空气和其它气体●水/乙二醇等工业流体● 蒸汽和冷凝水● 工艺流体● 热水和冷水系统●热油系统波纹管截止阀说明书一、概述:波纹管截止阀适用于公称压力:PN1.6～4.4Mpa/150LB ～800LB,工作温度-29~425℃的石油、化工、 制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆ 波纹管截止阀的零泄漏特性改善了设备的安全性，节约大量能源，减少了维修费用，二、阀门结构特点注：根据客户要求也可提供气闭式波纹管截止阀三、典型应用流体:◆ 波纹管密封截止阀的口径从DN15-DN250，可提供各种不同的材质，从铸铁材质的ASTM （A126），等，压力等级可达PN160、ANSI300和CLASS800。
最高工作温度可达425℃，可用于高温系统。
从而用一 ◆ 德标、美标系列波纹管密封截止阀采用独特的波纹管密封设计，从而完全消除了阀杆填料密封的环境。
◆ 采用全不锈钢结构阀体和阀帽，适用于流体及环境都具有腐蚀性的场合。
◆ 采用不锈钢波纹管，碳钢阀帽，正常情况下，流体与阀帽不接触。
因此该阀适用于流体具有腐蚀性名称材质四、W 46H/Y-150/600LB 美标主要零部件材质定位片ASTM （A536）ASTM （A216）ASTM （CF8/CF3/CF8M/CF3M ）阀盖ASTM （A536）ASTM （A216）ASTM （CF8/CF3/CF8M/CF3M ）1Cr18Ni9Ti 、F304、F316L114阀体填料压盖波纹管组件填料双头螺栓六角螺母垫片ASTM A193-B7、A193-B8、A193-B8MASTM A194-2H 、A194-8、A194-8M 柔性石墨+不锈钢Flexible graphite ＋stainless steel 、PTFE37柔性石墨Flexible graphite 、PTFE 25、45、304、316铜合金ZQA19-4 QT400-17ASTM （A536）ASTM （A216）ASTM （CF8/CF3/CF8M/CF3M ）ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L 、F316L阀瓣轴销ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L 、F316L阀杆ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L 、F316L手轮QT400-17 WCB阀杆螺母1.01.51.11.62.4 1.76设计标准2.53.75 2.75结构长度4.0 6.0 4.4连接法兰6.49.67.04试验和检验1.01.51.11.62.4 1.76设计标准2.53.75 2.75结构长度4.0 6.0 4.4连接法兰6.49.67.04试验和检验150 3.0 2.23007.5 5.5设计标准60015.011.0结构长度连接法兰试验和检验七、阀体材质的技术.温度条件规格压力等级(Mpa)连接阀体材质DN15-DN200 1.6法兰铸铁DN15-DN300 1.6法兰球墨铸铁DN15-DN200 2.5法兰球墨铸铁DN15-DN300 2.5法兰铸钢DN15-DN250 4.0法兰铸钢1/2"-12" 2.0法兰铸钢1/2"-12" 5.0法兰铸钢1/2"-12"10.0法兰铸钢1/2"-2" 2.0承插焊锻钢1/2"-2" 5.0承插焊锻钢1/2"-2"10.0承插焊锻钢2"-12" 2.0对焊铸钢2"-12" 5.0对焊铸钢2"-12"10.0对焊铸钢 注:1、当应用于水、油及气体系统时建议使用软阀座来确保无泄漏，温度低于180度以下的蒸气阀门采用PTFE （对位聚苯）软密封结构。
截止阀说明书
1.范围本说明书包括了公称通径DN6mm~300mm(1/4”~12”)、公称压力PN1.6MPa~16MPa(ANSI CLASS150~900)螺纹端、法兰端、对焊端和承插焊端连接的手动、电动操作的截止阀。
2.用途2.1本截止阀适用于管线流体的截断和开启。
2.2根据介质选用阀门的材质。
2.2.1碳钢阀门适用于水、蒸汽、油品等介质。
2.2.2不锈钢阀门适用于腐蚀性介质。
2.3适用温度：2.3.1普通碳钢阀门适用温度为-29℃~+425℃2.3.2合金钢阀门适用温度≤550℃2.3.3不锈钢阀门适用温度为-196℃~+200℃3.结构3.1截止阀基本结构见图13.2易损件垫片，填料采用聚四氟乙烯或柔性石墨，密封可靠。
4.操作手动阀门用手转动手轮，电动阀门由阀门电动装置驱动，使阀杆上升、下降，从而带动阀瓣上、下运动，开启、关闭阀门。
顺时针方向旋转，闸板下降，阀门关闭。
逆时针方向旋转，闸板上升，阀门开启。
5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。
应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。
5.6安装后系统或管路试压时，阀门应处于全开位置。
5.7使用时，应经常给阀杆梯形螺纹注入润滑剂。
5.8手动阀门，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。
5.9阀门使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。
若损坏失效，应及时修理或更换。
5.10电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”。
6.可能发生的故障、原因及消除方法见表1-1-7.保修制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。
波纹管阀门安装使用说明书
波纹管阀门安装使用说明书波纹管阀门是一种常用的管道控制设备，广泛应用于工业、建筑、化工等领域。
它具有结构简单、操作灵活、密封可靠等优点，因此备受市场青睐。
为了让用户更好地理解和使用波纹管阀门，下面将为大家详细介绍其安装步骤、使用注意事项以及常见故障的排除方法。
一、安装步骤1. 首先，在进行安装之前，需要检查波纹管阀门的型号和规格是否与实际需要相匹配，确保选型正确。
2. 在安装前，请确保管道系统已经停止运行，并排空系统内的介质物质，避免因液体或气体的压力带来的意外伤害。
3. 将波纹管阀门放置在合适的位置，根据实际需要调节阀门的开度，确保阀门的开关顺畅。
4. 使用合适的工具，将阀门与管道连接紧固，确保连接牢固不漏。
如需焊接，应遵循相关的焊接标准和要求。
5. 在安装完毕之后，进行漏水试验，确保波纹管阀门的密封性能符合要求。
如发现漏水现象，应及时进行修复或更换。
二、使用注意事项1. 在使用波纹管阀门之前，务必检查阀门的密封性能和操作装置是否正常。
如发现异常情况，应及时处理。
2. 使用阀门时，应根据实际需要合理调节阀门的开度，避免阀门过度开启或关闭，影响工作效果和阀门使用寿命。
3. 在阀门使用过程中，应避免受到冲击或重物的碰撞，以免损坏阀门或影响其使用效果。
4. 定期对波纹管阀门进行维护保养，包括清洁阀门表面、润滑操作装置等，以保证阀门的正常运行和使用寿命。
三、常见故障排除方法1. 如果发现阀门开关不灵活或出现卡阻现象，应首先检查阀门周围是否有杂物进入，若有需要进行清理。
2. 如果阀门发生漏水情况，可以通过紧固连接螺丝或更换密封垫片等方式来解决。
3. 若阀门的密封性能受损，需要及时更换密封件，以确保阀门的正常密封性能。
4. 如出现阀门无法关闭或无法完全打开的情况，应检查操作装置是否正常，必要时更换或维修。
总之，波纹管阀门的安装和使用需要严格按照要求进行，以确保其正常运行和使用寿命。
用户在使用过程中应加强维护保养，定期检查阀门的工作状态，遇到异常情况及时处理。
截止阀用途和使用说明
截止阀产品使用说明书厦门弗瑞特流体控制有限公司目录一，截止阀(stop valve,Globe V alve)的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。
截止阀只适用于全开和全关，不允许作调节和节流。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的阀门也较严密。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。
所以截止阀的全开位置，应由阀瓣的行程来决定。
截止阀的分类1.根据截止阀的通道方向，分为：1)直通式截止阀2)直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
3)角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。
4)柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。
在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。
阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。
两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。
弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。
截止阀使用说明书

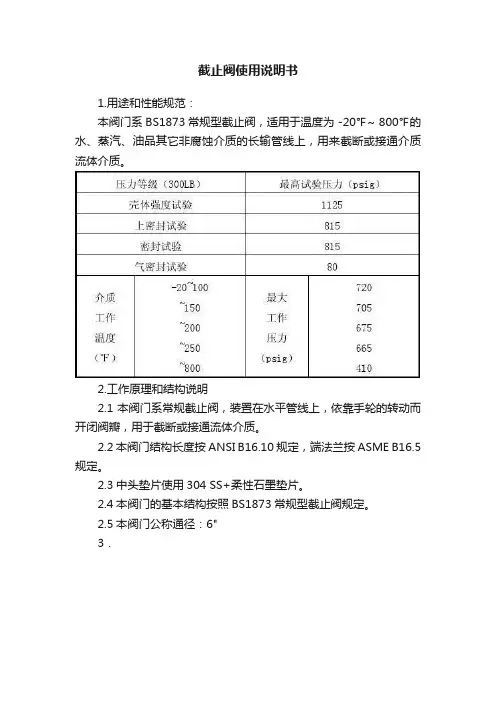

截止阀使用说明书1.用途和性能规范：本阀门系BS1873常规型截止阀，适用于温度为 -20℉~ 800℉的水、蒸汽、油品其它非腐蚀介质的长输管线上，用来截断或接通介质流体介质。
2.工作原理和结构说明2.1本阀门系常规截止阀，装置在水平管线上，依靠手轮的转动而开闭阀瓣，用于截断或接通流体介质。
2.2本阀门结构长度按ANSI B16.10规定，端法兰按ASME B16.5规定。
2.3中头垫片使用304 SS+柔性石墨垫片。
2.4本阀门的基本结构按照BS1873常规型截止阀规定。
2.5本阀门公称通径：6"3．4 阀门的流量系数验算：5保管、保养、按装调试、使用及维修5.1保管保养5.1.1本阀门应存放在干燥、通风的室内，阀门两端应封堵。
5.1.2存放的阀门应定期检查，清除污垢，并在加工面上涂防锈油。
5.1.3按装后，应定期进行检修。
5.1.4检修装配后，应进封试验，并作详细记录，以备查考。
5.2按装调试5.2.1按装前，仔细检查本阀门标志是否与使用要求相符。
5.2.2按装前，应检查阀门内腔和密封面，不允许有污垢附着。
5.2.3阀门按装或拆卸其所需空间应予考虑。
5.2.4在阀门按装于配管时，为防止阀瓣受配管的铁锈或其它物质的损坏，阀门应处于全开为位置。
5.2.5阀门在长期存放后，在使用前应进行操作试验。
5.2.6阀门按装后，应检查联接螺栓是否均匀拧紧。
5.3使用5.3.1在使用中，要求将阀瓣全开或全闭，允许将阀瓣部分开启作调节流量用。
5.3.2在使用中，应经常给阀杆梯形螺纹部分加含铜润滑剂。
5.3.3开启或关闭阀门时，应用手轮，不得借助杠杆或其它工具。
5.4维修ML/JS24-2004 截止阀使用说明书 3/3。
截止阀使用说明和维护手册
截止阀使用说明书1．总则该系列的阀门，在管线系统中用于关闭或开启管线,保持系统正常运行。
2．产品描述2.1.1 设计与制造：GB/T 12224、GB/T 122352.1.2 结构长度： GB/T 122212.1.3 温度-压力等级：GB/T 122242.1.4 焊接端尺寸：GB/T 12224等2.1.5 检查和试验： GB/T 264802.1.6 公称尺寸： DN15~DN6002.1.7 公称压力：PN10~PN4202.2 该系列的阀门为带有法兰端、螺纹端、对焊端、承插焊端，通过驱动装置或手轮操作来控制的截止阀。
阀杆以垂直的方向移动。
当顺时针旋转手轮时，阀瓣落下来关闭管线；当逆时针旋转手轮时，阀瓣上升，开启管线。
2.3 结构简图见图1图13．存贮、维护、安装和操作3.1 存贮、维护3.1.1 阀门应被存贮在室内干燥和通风处。
通道的端口应用盖子塞住。
3.1.2 被长期存贮的阀门应进行定期检查和清理，以免玷污。
特别是清理阀座密封圈的表面，以防止被损坏。
并且在机加工表面涂上防锈油。
3.1.3 如果存贮的时间超过18个月，阀门应进行测试，保证结构和功能统一，并做好记录。
3.1.4 安装后的阀门应定期进行检查和修理。
主要的维护点包括如下：1）密封表面2）阀杆和阀杆螺母3）填料4）阀体和阀盖的内部表面的污垢3.2 安装3.2.1 安装前确保阀门标识（如型号、公称通径、公称压力、材料）是依据管线系统的要求标识的。
3.2.2 安装前仔细地检查阀门的通道和密封面。
如有任何的脏物，应清理干净。
3.2.3 安装前，确保所有的螺栓已拧紧。
3.2.4 安装前，确保填料被压紧。
但不应防碍阀杆的移动。
3.2.5 安装阀门的地方应是方便于检测和操作的。
最好的位置应是管线水平安装，并且阀杆是垂直的。
3.2.6 阀门阀体上的箭头方向应与流体的流动方向一致。
3.2.7 采用承插焊连接的阀门在现场与管道施焊连接安装时应至少做到以下要求：1）焊工应持有国家锅炉与压力容器部门认可的焊工资格证书，或已取得ASTM 标准年鉴第Ⅸ卷焊工资格评定证书的操作工方可进行施焊。
波纹管截止阀使用说明书
波纹管截止阀使用说明书浙江玉鹏阀门有限公司1、前言1.1感谢您选用了本公司的波纹管截止阀。
阀门作为承压设备的一类，具有潜在的压力危害和因发生介质泄漏而产生爆炸性气体。
从安全的角度出发，用户使用前应阅读本说明书。
2、PED/ATEX基本健康及安全要求和解决方案2.1纽威设计思路：——波纹管截止阀作为一种常规阀门，因其用途广泛，没有考虑每种特定工况；——此类波纹管截止阀是作为标准产品按BS1873、API602设计,并按ASME B16.3 4的温压等级规定具有足够的强度。
——根据不同种类介质的腐蚀和磨损，按API600规定阀门有着不同的密封面材质；——本波纹管截止阀不含有轻金属（例如镁），所有零件均有导电性并连接在一起阻止燃烧源。
——根据阀门的尺寸、扭矩和操作要求，有手轮驱动、齿轮驱动或电动驱动等。
2.2用户注意事项2.2.1总则2.2.1.1在任何情况下，首先保障人员的安全；2.2.1.2应根据ASME B16.34的温压等级使用此阀门；2.2.1.3应保证所选材质能抵抗介质的腐蚀和磨损；2.2.1.4当介质为易燃易爆时，应限制工作温度；2.2.1.5在维修/保养过程中，应保证阀门总处在卸压、放空和排干状态；2.2.1.6对于动力驱动阀门，在任何操作前应保证动力系统(电、气、液)断开；2.2.1.7在维修/保养过程中，应采用适当防护，如防护服、氧气罩、手套等；2.2.1.8在维修/保养过程中，在现场，不能吸烟，不经正确的工作许可不能使用明火；2.2.1.9阀门必须定期检查；——螺栓/螺母连接是否紧固(体/盖、压板、法兰连接)；——腐蚀/磨损危害（撞击、点蚀、厚度的减小）；——弄清阀门是处于全开/全关位置。
2.2.2细节危害防范措施意外的与危险的介质接触原因：垫片或填料失效1.参见2.2.12.在失效后立即更换垫片或填料(须用正确/合适的材料)在拆卸/保养时意外地与危险介质接触1.参见2.2.12.在从管线上拆下后,打开或关闭阀门,以保证腔体的卸压;3.排出残留流体或在拆卸前采用适当的装置.因与危险介质或爆炸和火源接触而造成阀体的结构屈服1.参见2.2.12.采用防范以避免额外的力作用于阀门;3.必要时安装防范装置以绝对避免水击现象发生(例如:闸、缓冲装置);4.避免将过大的振动传到阀门;5.避免温度和/或压力的突变意外的与高温或低温零件接1.参见2.2.12.预先在阀门上安装适当的绝缘体;触 3.在可能发生灼伤的危险处装上警示牌;4.对于高/低温装置,只装配具有高温或低温加长的阀门;易燃介质的燃烧和爆炸1.参见2.2.12.在使用区域里只安装防爆电装置;3.在使用区域里维修保养时应切断所有电源;氧气介质的爆炸1.参见2.2.12.在使用区域里只安装防爆电装置;3.只采用完全脱油脱脂的阀门;4.只采用适合于氧气介质的材质(见EN1797-1)*危险介质包括:有毒的、腐蚀的、易燃的、高温或低温介质等3.用途和技术性能3.1用途波纹管密封阀门是当今世界新兴的一项全新技术.它的问世,扩大了阀门的使用范围,特别适用于易燃、易爆和有毒等危险介质管系以及对环境保护更为严格的场合；本系列阀门主要用于石油、化工、电站等行业中，切断或接通管路，从而使系统正常运行；随着核工业的发展，在放射性原料的处理中波纹管密封阀门都是首选佳品，具有深远的社会效益。
截止阀说明书
截止阀使用说明书
(1)用途：
截止阀是常用的截断阀之一，主要用来接通和截断管道中的介质，也可以适当起调节介质流量的作用。
(2)结构简述：
(a)阀门采用中法兰垫片式密封结构，小口径采用单阀瓣，大口径采用双阀瓣，阀门的法兰形式和尺寸按客户要求加工。
(b)关闭机构，阀瓣借阀杆的引导作升降运动。
(c)阀座密封面采用堆焊合金而成，对于不锈钢阀门，密封面在阀体上直接加工成型，耐磨，抗擦伤性能好。
(c)阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀和抗擦伤性。
(d)阀门的开启和关闭操作方式有：手动、气动、电动。
(3)主要零部件名称（材料）
(4)安装说明：
(a)首先检查阀门包装或外观是否完好，阀门通道、内腔是否干净。
手动截止阀必须垂直安装，阀杆向上，弄清管道介质的流向后按照阀体上的流向指示箭头进行安装。
定期检查运行中的阀门是否泄漏，是否有卡阻，内部零件是否锈蚀等，填料处应经常检查并适当增加填料。
(b)电动装置在环境度为-20℃～＋40℃，相对湿度≤80％无腐蚀无爆炸性气体环境中。
(c)阀门在室外安装时要进行例行维护和保养，以增加使用寿命。
(5)维修保养
本系列阀门维修保养应注意以下事项：
(a)阀门应存放在干燥通风的室内，通路两端应堵塞，防止杂质进入。
(b)长期存放时，阀门应定期检查，清除污物，并在加工面上涂防锈油。
(d)安装使用后，应定期进行检查，检查项目主要有：密封面磨损状况；填料是否过时失效，如有损坏应及时更换；阀门内腔是否污物堆积；阀杆及梯形螺母的磨损状况。
（6）本系列阀门故障消除办法见下表：。
截止阀(J41H-16C25)产品使用说明
截止阀(J41H-16C/25)产品使用说明一、用途和主要性能规范1.本阀主要用于接通或截断管路中的介质一般不用调节流量。
2.主要性能规范二、结构和作用原理1.本阀为法兰连接，执行GB/T12235标准。
2.本阀由阀体、阀盖、阀瓣、阀杆、阀杆螺母及手轮等零件组成，靠转动手轮使阀杆转动，阀杆带动阀瓣上升或下降来达到启闭的目的。
三、外型尺寸及主要零件材质 1.外型及连接尺寸型号 公称压力MPa 试验压力适用温度℃适用介质强度(水)MPa 密封(水)MPaJ41H-16C 1.6 2.4 1.8 -29～425℃ 水、蒸气、油品J41H-252.53.82.8型号DN L D D 1 D 2 b-f Z-Φd H 1 H 2 D 0 J41H-16C 15130 95 65 46 14-2 4-Ф14 208 223 120 20150 105 75 56 16-2 4-Ф14 213 231 120 25160 115 85 65 16-2 4-Ф14 223 238 1402.主要零件材质四、保管、安装及使用注意事项1.本产品应保存在干燥的仓库内，严禁露天存放。
2.长期存放，要定期保养。
3.本产品可装在任意管路及任意位置，安装时介质流向要与阀体上的箭头方向相一致。
4.手轮不能作起吊用。
5.安装前要进行试压检验，符合要求方可安装。
6.安装前应把管道和阀门内腔清理干净。
7.产品安装后不应受较大外力。
8.顺时针旋转手轮为关闭，反之为开启，启闭过程不应增加任何辅助杠杆。
9.使用工况要和性能规范中要求相一致。
五、可能发生的故障及消除方法。
苏州科博SJ1R 型手动波纹管直角截止阀说明书
SJ1R型手动波纹管直角截止阀说明书1.用途本产品能够对普通气体进行流量调节。
2.技术指标2.1气体流通量：压降与流通量之间的关系依据下图数据估算。
接头尺寸为Φ6的压降与流量关系接头尺寸为Φ10的压降与流量关系2.2最高工作压力：1MPa2.3漏气率：单点<1×10-8sccs He。
2.4工作环境温度：0-65℃。
2.5工作部件材料为1Cr18Ni9Ti（304）密封圈材料为氟橡胶，全氟橡胶等材料。
2.6出入口接头采用Φ3、1/8″、Φ6、1/4″、Φ8、3/8″、Φ10、1/2″标准双卡套 (Swagelok)接头。
3.工作原理通过旋转手阀手轮，调节工作气体的流量。
4.安装说明4.1卡套接头连接进出口接头形式采用Φ3、1/8″、Φ6、1/4″、Φ8、3/8″、Φ10、1/2″标准双卡套 (Swagelok)接头。
一般用金属管将质量流量控制器与气路相连接，在要4.2面板安装尺寸产品安装于面板上，面板要求开孔Ф24.5mm，所连接面板厚度范围0.5-4mm（如超过范围请提前联系）。
5.外形尺寸外形尺寸如右图所示6.注意事项6.1 安装时要保证系统的气密性。
6.2 进气方向必须正确。
6.3 注意铭牌指示开闭的旋转方向。
6.4 注意使用的气体，如采用氨气或是其他强烈腐蚀性气体，请提前联系7.型号代码注1：密封材料V表示密封材料为氟橡胶 VITONB丁晴橡胶ACRYLONITRILE BUTADIENE RUBBERS硅橡胶 SILICONE RUBBERN氯丁橡胶 NEOPRENEK全氟橡胶 KALREZ注2：G表示接口形式为SWG公制；Y表示接口形式为SWG英制；M 表示接口形式为阳VCR连接；F 表示接口形式为阴VCR连接；注3：公制G后面的数字，表示的是16进制英制Y后面的数字，是接管尺寸的英寸数与16的积SJ1RV——G6：表示为手动截止直角两通阀，密封材料为V，Φ6接口。
北京七星华创电子股份有限公司（流量计分公司）地址：北京市朝阳区酒仙桥东路1号通讯地址：北京741信箱3分箱邮政编码：100016 传真：************电话：************。
《波纹管截止阀》word版
名称:德标Y型直流式波纹管阀门分类:波纹管阀门型号:波纹管产品说明:德标Y型直流式波纹管阀门，归属于波纹管阀门系列，具有双重的密封设计（波纹管密封填料密封）若波纹管失效，阀杆填料同样会避免泄漏，并符合国际密封标准；德标Y型直流式波纹管阀门没有流体损失，降低能源损失，提高工厂设备安全；使用寿命长，减少维修次数，降低经营成本；坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维修条件；气体介质（温度≤80℃）采用密封PTFE软密封材料提高本阀的密封性能；蒸气气体介质（温度≤300℃）采用密封对位聚苯（PPL）软密封材料；导热油导热油介质（温度≤425℃）采用金属硬密封（H/Y）密封材料；密封结构:Y-硬质合金H-合金钢F-聚四氟乙烯(PTFE) PPL-对位聚苯(高温四氟)波纹管阀门适用温度WCB GS-C25(碳钢):-29~ 425℃图1.WJ41H/Y德标波纹管截止阀压力等级MPa 常温试验压力MPa壳体MPa密封/波纹管封MPa低气压封MPa2.53.75 2.75 2.750.64.0 6.0 4.4 4.40.6适用温度：-29~425℃适用介质：水. 蒸汽. 热油. 油品等● 化学热流体●毒性流体●压缩空气和其它气体●水/乙二醇等工业流体●冷却及冷冻系统典型应用流体● 蒸汽和冷凝水●工艺流体●热水和冷水系统●热油系统●氨/氯气体特点：★双层/多层波纹管标准配置★球型锥面阀蕊，硬化处理★阀杆螺母带磨擦片★阀杆填料双重密封★双油嘴润滑标准配置★无泄漏损失-节能保卫环境。
★使用寿命长，无需维护寿命长◆ 波纹管密封截止阀采用独特的双波纹管密封设计，从而完全消除了阀杆填料密封泄漏的问题，满足最严格的泄漏等级要求。
如波纹管不幸失效，阀杆上填料密封可提供二次密封防止泄漏。
免维修◆ 波纹管密封结构不仅杜绝了泄漏现象，而且无需维护，如需更换内部件，方便、简单、快速、所有部件达到标准、互换。
加脂注油◆ 在阀帽/阀盖带有加脂注油孔，可对阀杆和螺母轴套进行润滑。
