软弱下卧层验算计算表(新)

软弱下卧层验算计算表(新)

基础底面长L=
基础底面宽B=
基础高度h=
轴力标准值Fk=
地基承载力特征值fak=
地基承载力深度修正系数ηd=
基础砼容重γc=
软弱下卧层顶面埋置深度dz=
基础埋置深度d=
第一层土(持力层上面)土层厚度d1=
第一层土的重度γ1=
持力层土的重度γ2=
上层土压缩模量Es1=
下层土(软弱下卧层)压缩模量Es2=
地下水埋深dw=
下卧层顶面以上平均重度γm=
软弱下卧层顶面处经深度修正后地基承载力特征值faz=186.60kPa 基础自重Gk1= γ c * Vc =γ c * L * B * h=60.00kN 基础上的土重Gk2 = γ 1 * L * B * ( d - h)=28.80kN 基础自重Gk = Gk1 + Gk2=
88.80kN 基础底面至软弱下卧层顶面的距离 z = dz - d=700mm z/B=
0.35Es1/Es2=
2.00地基压力扩散角θ=
11.2°pk = (Fk + Gk) / A=
267.20kPa pc = γ 1 * d1 + γ 2 * (d - d1)=
18.00kPa pz=L*B*(pk-pc)/[(B+2*z*tan θ)*(L+2*z*tan θ)]=192.22kPa pcz = γm * dz=
30.60kPa pz + pcz =222.82>faz=186.60kpa 未通过。

独立柱基础地基软弱下卧层验算

独立柱基础地基软弱下卧层验算

双石小学校拟建教学楼地基软弱下卧层验算1、计算依据(1)根据雅安市建筑规划设计院提供的设计资料:柱心轴力最大的为2894kN,该柱下基础设计截面尺寸为3.7m×3.7m,基底埋深在±0.000以下1.8m。

(2)建筑室外地坪以教学楼2号孔标高为基准(其假设标高为999.51),即基础埋深起算点。

2、地基软弱下卧层验算如下:方案一:直接以粉质粘土层做地基持力层将基础直接做在粉质粘土层上,取粉质粘土层地基承载力特征值为100kPa 修正系数按粉质粘土取宽度修正系数为0.3,取深度修正系数为1.5;修正后粉质粘土层地基承载力ƒaz=146.77kN;按基础埋深 1.8m,基础截面尺寸 3.7m×3.7m计算基底处平均压力值P k=247.40kN>修正后粉质粘土层地基承载力ƒaz=146.77kN,不满足地基承载力要求;故调整基础截面尺寸为5.2m×5.2m,经计算基底处平均压力值P k=143.03kN<修正后粉质粘土层地基承载力ƒaz=146.77kN,(满足地基承载力要求);调整基础宽度后,基础截面尺寸较大,相互间距较小,施工不方便,可直接做成筏板基础,但该方案造价较高。

方案二:换土垫层法基础埋深1.8m,采用级配较好的砂卵石换填基底以下1.5m深的土,以强风化砂岩作下卧层,换填宽度宜超出基础边缘不小于0.65m。

根据已有的工程经验取换填后地基土承载力为150kPa修正系数按人工填土取宽度修正系数为0,取深度修正系数为1.0;修正后砂卵石垫层地基土承载力ƒaz=176kN;按基础埋深 1.8m,基础截面尺寸为 3.7m×3.7m,计算基底处平均压力值P k=247.40kN> 修正后砂卵石垫层地基承载力ƒaz=176kN,(不满足地基承载力要求);故调整基础截面尺寸为4.6m×4.6m,经计算基底处平均压力值P k=172.77kN<修正后砂卵石垫层地基承载力ƒaz=176kN,(满足地基承载力要求);计算基础底面处土的自重压力值p c=36kN根据换填深度与矩形基础宽度的比值z/b=0.33,用内插法求得垫层的压力扩散角为23.2º,则计算出相应于荷载标准组合时,垫层底面处的附加压力值p z=83.55kN;垫层底面处土的自重压力值p cz=63kN取软弱下卧层承载力ƒak=100kN修正系数按粉质粘土类别取宽度修正系数为0.3,取深度修正系数为1.5;修正垫层下软弱下卧层地基土承载力特征值ƒaz=192.64kN>p z+p cz=146.55kN;(满足地基承载力要求)。

软弱下卧层验算

软弱下卧层验算

桩端平面至软弱下卧层的z(m)=4.5承台底面至桩端附加应力扩散角φ=8.0
11.7
桩端平面短边宽 b= 4.6
8.1桩端平面长边宽 L= 4.6基础埋深:
14.2
90基础承台顶面处土的自重压力值 Pcz=41.8
0.3
1.5
基础荷载设计值(不含土重):N=2800 KN
Mx=250 KN.m 200kPa
(kPa)
97.0kpa
339.9kpa
168.3kpa 验算:
pz+pcz=97.05+168.30
=265.35
< 339.94 满足
下卧层承载力特征值fak=
软弱下卧层顶面处土的自重压力值pcz(kPa):软弱下卧层顶面处的附加压力值pz:软弱下卧层经修正后承载力特征值fa(kPa):
地基压力
θ=
基底的平均压力设计值Pk(kPa):
宽度修正系数ηb:深度修正系数ηd:

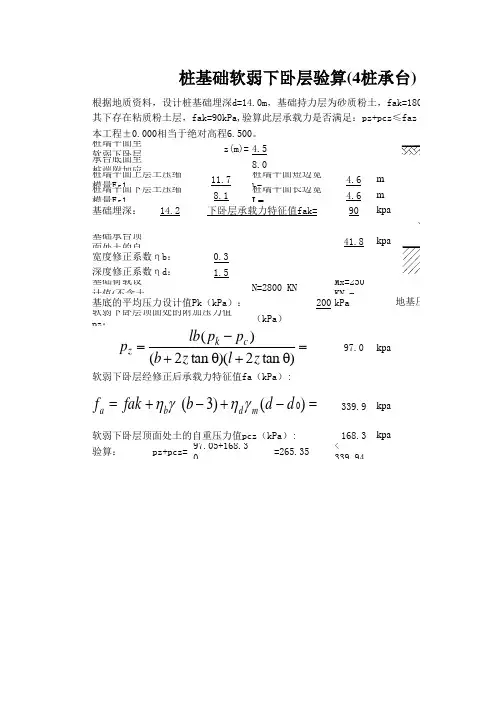

桩基础软弱下卧层验算(4桩承台)
