BENN1NGER贝宁格分批整经机技术特征分析

新型织造及准备技术研讨会ＢＥＮＮｌＮＧＥＲ贝宁格分批整经机技术特征分析邹迁（天津纺织集鹾天一有限公司）贝宁格（ＢＥＮＮＩＮＧＥＲ）高效分批整经机是瑞士贝宁格公司的知名品牌，在世界各地众多纺织生产厂家都有使用。

其产品具有高车速、高产量、高质量、低张力、品种适应广等特点。

适应了当前整经工艺的要求和发展趋势。

其独特的ＯＰＴＯＳＴＯＰ颚式张力器、自动预张力器、自动防缠绕装置、自动计长修正系统等装置，为保证和提高整经产品质量提供了条件。

其各部位主要性能如下：１筒子架部份１．１大Ｖ型筒架。

（ＢＥＮ—ＶＣＲＥＥＬ／ＯＰＴＯＳＴＯＰ－７６８为例）即两侧筒架为Ｖ形排列。

这种配置非常有利于对短纤维（棉、棉混纺、人造丝等）经纱进行低张力高速直接整经。

１．２可简单、方便、快速换筒。

因此，停机时间短，工作效率高。

（１）Ｖ形筒架采用环状链条形式。

在筒架外侧的筒子进行整经时，筒架内侧空锭杆可以做筒子存储。

换筒时，按动按钮，由电机驱动链条运动，实现快速、集中换筒。

（２）配置（电动）剪纱装置。

当换筒时，不需拉断筒角纱线。

可用剪纱装置切断纱尾，实现快速、省力地换筒。

１．３锭杆（１）锭杆：为带凸盘的园柱形，直径１０ｒａｍ，长度１７０ｒａｍ。

（２）锭杆呈梅花型排列，优化了空间利用率。

垂直距离为２４０ｍｍ～４３５Ｉｎｍ，水平距离为２４０ｒａｍ和３２０ｒａｍ两档。

１．４配置先进的ＯＰＴＯＳＴＯＰ张力器及电子监控系统。

ＯＰＴＯＳＴＯＰ颚式张力器是专门为短纤维纱线高速整经时，控制筒子退绕张力而设计的，可保证纱线低张力高速运行和停机时防止松线。

其零件制造精确，品种适应范围广，适用于５～１７０ｔｅｘ纱线。

（１１８～３．５Ｎｅ）其作用和特点：（１）当出现断头停车时，张力器的制动盘立即关闭，夹持住纱线，防止出现松纱、捻缩，并保持纱线一定的张力。

一旦开车。

张力稳定时，张力器的制动盘立即自动张开释放纱线。

（２）当正常运行时，张力器的制动盘处于张开状态，可保证纱线在低张力（较少的导纱元件接触）状态下高速运行。

GR系列故障代码

GR系列故障代码
故障代码含义显示在数字窗上
T1（E01）主电机锁定
T2（E02）升降电机锁定
T3（E03）一类装版故障
T4（E04）油墨溢出
T5（E05）印刷位置电机锁死
T6（E06）压力检测传感器故障
T7（E07） GR与数据通讯错误
T8（E08） GR与选配接口板出错
T9 GR与分页器通讯错误
T10 裁切控制板或头像处理板失灵T11 压力控制电机锁死
T13 切刀电机锁死
T14 夹板二类错误
T15 扫描读脉冲电机错误
T16 C位传感器故障
T17 更换电池
T18 分页器故障
T19 热压电机锁死
T20 翼电机锁死
C21 装版故障
C22 供纸错误
C23 切版故障
C24 机器中有切下的蜡纸条
C25 卸版故障
C26 废版卡在废版盒入口
C27 滚筒上无版纸
C31 第二进纸区卡纸
C32 出纸卡纸
C33 第一进纸区卡纸
C34 滚筒下面卡纸
C36 原稿输入故障
C37 进口卡原稿
C38 卡搞或原稿过大
C39 出稿卡住
C41 更换油墨筒
C42 更换废蜡纸卷
C43 清理废版盒
C44 加纸
T50（E50）印数或制版记数故障
C51 插入磁卡
C52 装好滚筒
C53 把油墨筒装好
C54 把蜡纸插入绿色导片下
C55 关好前门
C56 关好上前盖
C57 装好废版盒C58 关好版纸装载单元C59 关好ADF单元
C60 进纸盘紧急停止C61 滚筒尺寸错误。

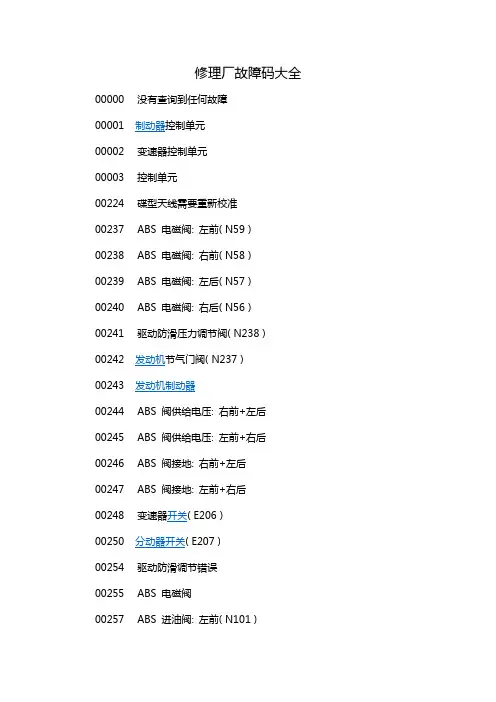

修理厂故障码大全

修理厂故障码大全00000 没有查询到任何故障00001 制动器控制单元00002 变速器控制单元00003 控制单元00224 碟型天线需要重新校准00237 ABS 电磁阀: 左前( N59 )00238 ABS 电磁阀: 右前( N58 )00239 ABS 电磁阀: 左后( N57 )00240 ABS 电磁阀: 右后( N56 )00241 驱动防滑压力调节阀( N238 ) 00242 发动机节气门阀( N237 )00243 发动机制动器00244 ABS 阀供给电压: 右前+左后00245 ABS 阀供给电压: 左前+右后00246 ABS 阀接地: 右前+左后00247 ABS 阀接地: 左前+右后00248 变速器开关( E206 )00250 分动器开关( E207 )00254 驱动防滑调节错误00255 ABS 电磁阀00257 ABS 进油阀: 左前( N101 )00258 电磁阀1: ( N88 )00259 ABS 进油阀: 右前( N99 ) 00260 电磁阀2: ( N89 )00261 进油阀: ABS后部( N103 ) 00262 电磁阀3: ( N90 )00263 变速器00264 电磁阀4: ( N91 )00265 ABS 出油阀: 左前( N102 ) 00266 电磁阀5: ( N92 )00267 ABS 出油阀: 右前( N100 ) 00268 电磁阀6: ( N93 )00269 ABS 出油阀: 后部( N104 ) 00270 电磁阀7: ( N94 )00271 参见维修组100273 ABS 进油阀: 右后( N133 ) 00274 ABS 进油阀: 左后( N134 ) 00275 ABS 出油阀: 右后( N135 ) 00276 ABS 出油阀: 左后( N136 ) 00277 ABS 进油阀/出油阀: 左前( N137 ) 00278 ABS 主阀: ( N105 )00279 差速锁阀-1-: ( N125 )00280 差速锁阀-2-: ( N126 )00281 车速传感器( G68 )00282 节气门位置调节器( V60 )00283 ABS 转速传感器: 左前( G47 )00284 ABS 进油阀/出油阀: 右前( N138 )00285 ABS 转速传感器: 右前( G45 )00286 ABS 进油阀/出油阀: 左后( N139 )00287 ABS 转速传感器: 右前( G44 )00289 ABS 进油阀/出油阀: 右后( N140 )00290 ABS 转速传感器: 右前( G46 )00291 ABS 压力警报开关／液面报警开关( F116/F117 ) 00292 液压供给压力油位00293 多功能开关( F125 )00294 变速器压力状态开关1( F174 )00295 变速器压力状态开关2( F175 )00296 强制低档开关( F8 )00297 变速器转速传感器( G38 )00298 后桥差速锁开关( E121 )00299 变速器换档范围程序开关( E122 )00300 变速器油温度传感器( G93 )00301 ABS 回流泵( V39 )00302 ABS 电磁阀继电器( J106 )00303 功能选择器开关( E91 )00305 燃油消耗指示信号00306 二次空气喷射缸体左侧00307 二次空气喷射缸体右侧00309 洗涤液计量泵( V135 )00310 催化转换器温度传感器1 ( G20 ) 00312 催化转换器温度传感器2 ( G132 ) 00313 催化转换器00314 废气内部循环双路阀( N161 ) 00347 电磁阀800348 电磁阀900349 电磁阀1000350 Mass Recirc. Modulation Valve 00351 中间轴转速传感器( G265 )00369 EPC 继电器负荷00438 燃料供给传感器2( G169 )00439 燃料供给传感器3( G237 )00440 燃料供给传感器辅助油箱( G292 ) 00441 燃料供给传感器辅助油箱( G293 ) 00442 燃油泵接线柱87F00443 燃油泵保险丝: 辅助油箱( S266 ) 00444 燃油泵控制: 辅助油箱00445 Pump for Haldex-Coupling ( V181 )00446 Precharge Pump ON00447 Precharge Pump OFF00448 AWD 全轮驱动离合器接合00449 AWD 全轮驱动离合器分离00450 发动机过热导致功能限制00454 AWD 全轮驱动监控器00455 控制单元: 存取和开始控制: 舒适系统CAN ( J518 ) 00456 控制单元: 存取和开始控制( J518 )00457 控制单元: 网络接口( J519 )00458 控制单元: 电瓶监控( J367 )00459 控制单元: 显示和输入: 前( J523 )00460 控制单元: 显示和输入: 后( J524 )00461 控制单元: 坐椅存储器: 乘客侧( J521 )00462 控制单元: 坐椅存储器: 后部( J522 )00463 控制单元: DSP ( J525 )00464 控制单元: 收音机/导航系统显示( J503 )00465 控制单元: 电话/通讯( J526 )00466 控制单元: 转向电器( J527 )00467 TV 调谐器( R78 )00468 CD-ROM 驱动器( R92 )00469 显示数据总线00470 舒适系统数据总线00471 控制单元: Elect. Regulated Dampers ( J250 ) 00472 控制单元: 制动助力( J539 )00473 控制单元: 电子制动/手制动( J540 )00474 控制单元: 电子防盗器00475 控制单元: 滑动车门00476 控制单元: 燃油泵( J538 )00477 控制单元: 显示和输入: 舒适系统CAN: 前( J523 ) 00478 控制单元: 显示和输入: 舒适系统CAN: 后( J524 ) 00479 控制单元: 遥控/中央门锁( J276 )00480 控制单元: 仪表板信息系统CAN ( J285 )00496 车身自调平传感器: 前部00497 车身自调平传感器: 后部00498 [Fahrschreiber] [Translation N/A]00499 电瓶电压指示灯( Y11 )00500 机油温度指示灯( Y12 )00501 机油状态指示灯( K38 )00502 防盗器指示灯( K115 )00503 Control/Drive for Pump-Jet Valves00504 喷射阀: 缸1 ( N240 )00505 喷射阀: 缸2 ( N241 )00506 喷射阀: 缸3 ( N242 )00507 喷射阀: 缸4 ( N243 )00508 喷射阀: 缸5 ( N244 )00509 喷射阀: 缸6 ( N245 )00512 凸轮轴位置传感器参考标记错误00513 发动机转速传感器( G28 )00514 曲轴位置传感器( G4 )00515 凸轮轴位置传感器( G40 )00516 节气门怠速位置开关( F60 ) 00517 节气门全负荷位置开关( F81 ) 00518 节气门位置传感器( G69 )00519 进气压力传感器( G71 )00520 空气质量／流量传感器( G70/G19 ) 00521 CO 电位计( G74 )00522 发动机冷却液温度传感器( G62 ) 00523 进气温度传感器( G42 )00524 爆震传感器1 ( G61 )00525 氧传感器( G39 )00526 刹车灯开关( F )00527 进气温度传感器( G42/G72 ) 00528 大气压力／海拔高度传感器( F96 ) 00529 发动机转速信号丢失00530 节气门调节器位置传感器( G88 ) 00531 空气流量计参考电压00532 供给电压B+00533 超过怠速调节自适应限制( N71 ) 00534 机油温度传感器00535 第一个爆震传感器调节00536 第二个爆震传感器调节00537 氧传感器调节00538 参考电压00539 燃油温度传感器-1-( G81 ) 00540 爆震传感器200541 滑阀开度传感器( G99 ) 00542 针阀行程传感器( G80 ) 00543 超过最大的发动机转速00544 超过最大的增加压力00545 发动机与变速器的电气连接00546 数据线路故障00547 ABS 压力控制开关(F137) 00548 蓄电池正极供给: DTC 存储器00549 消耗信号00550 喷射开始控制/喷射初始点调节00551 催化转换器温度过热00552 空气流量计位置传感器( G19 ) 00553 空气流量计传感器( G70 )00554 氧传感器控制200555 氧传感器2 ( G108 )00556 EGR 废气在循环系统电位计( G212 ) 00557 动力转向压力开关( F88 )00558 混和气控制界限: 稀00559 混和气控制界限: 浓00560 废气内部循环系统00561 燃料混合比调节00562 机油油位温度传感器00563 燃油消耗指示灯00565 全自动空调显示/控制: 后部( E265 ) 00566 辅助转向00567 转向控制00568 动力转向电机位置传感器00569 动力转向电机电流00570 动力转向电机继电器( J509 ) 00571 动力转向离合器00572 动力转向位置传感器( G268 ) 00573 动力转向压力传感器( G269 ) 00574 驱动电机On00575 进气歧管压力00576 接线柱15。

终于找全了OBD故障码大全P0000～P0999

终于找全了OBD故障码大全P0000～P0999在检测车辆时有的车型只能读出故障码却没有释义，车世界独家整理汽车故障码大全，以后遇到就来查一查（建议分享朋友圈以备不时之需）OBD－II标准故障码检索表,（P0000～P0999）SAE统一规定的部份：OBD II码内容P0000 没有故障（FORD）P0100 空气流量计线路不良P0101 空气流量计不良（讯号值错误）P0102 空气流量计线路输入电压太低P0103 空气流量计线路输入电压太高P0104 空气流量计线路间歇故障P0105 空气压力传感器线路不良或无讯号输出（FORD）P0106 空气压力传感器系统电压值不正确或打马达时当引擎发动后MAP讯号相同（FORD）P0107 空气压力传器系统输入电压太低P0108 空气压力传器系统输入电压太高P0109 进气温度传感器线路间歇性不良P0110 进气温度传感器线路间歇性不良P0111 进气温度传感器线路（讯号值错误）P0112 进气温度传感器线路电压太低P0113 进气温度传感器线路输入电压太高P0114 进气温度传感器线路间歇故障P0115 水温传感器线路不良P0116 水温传感器线路（讯号错误）P0116 引擎发动20分钟以上，温度仍在30℃以下（TOYOTA）P0117 水温传感器电压太低P0118 水温传感器电压太高P0119 水温传感器电压线路间歇故障P0120 节汽门传感器线路不良P0120节汽门传感器信号低于0.1V或高于4.9V(TOYOTA)P0121 节汽门传感器线路不良P0121 辅助节汽门传感器电压值不正确或调整不良(TOYOTA)P0121 节汽门传感器的电压无法和进气压力传感器的电压配合(CHRYSER)P0122 节汽门传感器讯号电压太低P0122 辅整助节汽门传感器讯号太高P0123 节汽门传感器线路电压太高P0123 节汽门传感器电压太高P0124 节汽门传感器线路间歇故障P0125 水温传感器感测进入回路(CLOSE LOOP)控制时间太长P0126 水温传感器电压值不稳定P0130 含氧传感器线路失效(BANK1,SENSOR 1)P0131 含氧传感器线路电压太低或短路(BANK 1,SENSOR 1)P0132 含氧传感器线路电压太高(BANK1,STESOR 1)P0133 含氧传感器反应太慢(BANK1,STESOR 1)P0134 含氧传感器反应次数太少或无作用(BANK1,STESOR 1)P0135 含氧传感器的加热线路不良(BANK1,STESOR 1)P0136 含氧传感器失效(BANK1,STESOR 2)P0136 含氧传感器在引擎负荷时电压值不正确(BANK1,STESOR 2)P0137 含氧传感器线路短路(BANKZ) (BANK2)P0137 含氧传感器电压太低(BANK1,STESOR 2)P0138 含氧传感器电压太高(BANK1,STESOR 2)P0139 含氧传感器反应太慢(BANK1,STESOR 2)P0140 含氧传器反应次数太少或无作用(BANK1,STESOR 2)P0141 含氧传感器加热线路不良(BANK1,STESOR 2)P0142 含氧传感器加热线路不良(BANK1,STESOR 3)P0143 含氧传感器电压太低(BANK1,STESOR 3)P0144 含氧传感器电压太高(BANK1,STESOR 3)P0145 含氧传感器反应太慢(BANK1,STESOR 3)P0146 含氧传感器无作用,反应次数太少(BANK1,STESOR 3)P0147 含氧传感器加热线路不良(BANK1,STESOR 3)P0150 含氧传感器不作用(BANK2,STESOR 1)P0151 含氧传感器电压太低(BANK2,STESOR 1)P0152 含氧传感器电压太高(BANK2,STESOR 1)P0153 含氧传感器反应太慢(BANK2,STESOR 1)P0154 含氧传感器反应次数太少(BANK2,STESOR 1)P0155 含氧传感器加热线路不良(BANK2,STESOR 1)P0156 含氧传感器加热线路不良(BANK2,STESOR 2)P0157 含氧传感器电压太低(BANK2,STESOR 2)P0158 含氧传感器电压太高(BANK2,STESOR 2)P0159 含氧传感器反应太慢(BANK2,STESOR 2)P0160 含氧传感器反应次数太少或无作用(BANK2,STESOR 2)P0161 含氧传感顺加热线路不良(BANK2,STESOR 2)P0162 含氧传感器不作用(BANK2,STESOR 3)P0163 含氧传感器电压太低(BANK2,STESOR 3)P0164 含氧传感器电压太高(BANK2,STESOR 3)P0165 含氧传感器反应太慢(BANK2,STESOR 3)P0166 含氧传感居反应次数太少或无作用(BANK2,STESOR 3)P0167 含氧传感器加热线路不良(BANK2,STESOR 3)P0170 燃料修正(混合比)不良(BAND 1)P0171 混合比太稀(BANK 1)P0172 混合比太浓(BANK1)P0173 燃料修正失效(BANK 2)P0174 混合比太稀(BANK2)P0175 混合比太浓(BANK 2)P0176 燃料含水量传感器线路失效P0177 燃料含水量传感器线路电压值不正确P0178 燃料含水量传感器线路电压太低P0179 燃料含水量传感器线路电压太高P0180 A组燃料温度传感器线路的失效P0181 A组燃料温度传感器线路电压不正确P0182 A组燃料温度传器线路电压太低P0183 A组燃料温度传器线路电压太高P0184 A组燃料温度传器线路间歇故障P0185 B组燃料温度传感器线路失效P0186 B组燃料温度传感器线路电压不正确P0187 B组燃料温度传感器线路电压太低P0188 B组燃料温度传感器线路电压太高P0189 B组燃料温度传感器线路间歇故障P0190 燃油分供管油压传感器线路失效P0191 燃油分供管油压传感器线路电压不正确P0192 燃油分供管油压传感器线路电压太低P0193 燃油分供管油压传感器线路电压太高P0194 燃油分供管油压传器线路间歇故障P0195 引擎机油温度传感器线路失效P0196 引擎机油温度传感器线路电压太低P0197 引擎机油温度传感器线路电压太高P0198 引擎机油温度传感器线路电压太高P0199 引擎机油温度传感器线路间歇故障P0200 喷油咀控制线路失效P0201 第1缸喷油咀控制线路失效P0202 第2缸喷油咀控制线路失效P0203 第3缸喷油咀控制线路失效P0204 第4缸喷油咀控制线路失效P0205 第5缸喷油咀控制线路失效P0206 第6缸喷油咀控制线路失效P0207 第7缸喷油咀控制线路失效P0208 第8缸喷油咀控制线路失效P0209 第9缸喷油咀控制线路不良P0210 第10缸喷油咀控制线路不良P0211 第11缸喷油咀控制线路不良P0212 第12缸喷油咀控制线路不良P0213 1号冷车启动喷油咀控制线路不良P0214 2号冷车启动喷油咀控制线路不良P0215 引擎限速断油电磁伐(SHOUT OFF SOLENOID)控制线路失效P0216 喷射正时控制线路失效P0217 引擎处于过热状态P0218 变速箱处于过热状态P0219 引擎转速超过电脑设定值P0220 辅度助节汽门传感器或节汽门传感器B组线路失效P0220 汽油泵继电器控制线路不良(CHRYLSER)P0221 辅助节汽门传感器或节汽门传感器B组线路电压值不正确P0222 辅助节汽门传感器讯号或节汽门传感器B组线路电压太低P0223 辅助节汽门传感器讯号或节汽门传感器B组线路电压太高P0224 辅助节汽门传感器讯号或节汽门传感器B组线路间歇故障P0225 辅助节汽门传感器或节汽门传感器C组线路失效P0226 辅助节汽门传感器或节汽门传感器C组线路电压值不正确P0227 辅助节汽门传感器讯号或节汽门传感器CC组线路电压太低P0228 辅助节汽门传感器讯号或节汽门传感器C组线路电压太高P0229 辅助节汽门传感器讯号或节汽门传感器C组线路间歇故障P0230 汽油泵主线路失效（汽车资料微信cheshijie1992）P0231 汽油泵回归电压太低(GM)P0231 汽油泵副线路电压太低P0232 汽油泵回归电压太高P0232 汽油泵副线路电压太高P0233 汽油泵副线路间歇故障P0235 滑轮增压器压力传器A线路失效P0236 滑轮增压器压力传A线路电压值不正确P0237 滑轮增压器压力传感器A线路电压太低P0238 滑轮增压器压力传感器A线路电压太高P0239 滑轮增压器压力传感器B线路失效P0240 滑轮增压器压力传感器B线路电压值不正确P0241 滑轮增压器压力传器B线路电压太低P0242 滑轮增压压力传器B 线路电压太高P0243 滑轮增压器排气控制电磁伐控制线路A失效P0244 滑轮增压器排气控制电磁伐控制线路A电脑不正确P0245 滑轮增压器排气控制电磁伐A太低P0246 滑轮增压器排气控制电磁伐控制线路A电压太高P0247 滑轮增压排气控制电磁伐控制线路B失效P0248 滑轮增压器排气控制电磁伐控制线路B值不正确P0249 滑轮增压器排气控制电磁伐控制线路B电压太低P0250 滑轮增压器排气控制电磁伐控制线路B电压太高P0251 柴油引擎A组喷射泵凸轮或轮子失效P0252 柴油引擎A组喷射泵凸轮或轮子电压值不正确P0253 柴油引擎A组喷射泵凸轮或轮子电压太低P0254 柴油引擎A组喷射泵凸轮或轮子电压太高P0255 柴油引擎A组喷射泵凸轮或轮子间歇故障P0256 柴油引擎A组喷射泵凸轮或轮子失效P0257 柴油引擎A组喷射泵凸轮或轮子电压值不正确P0258 柴油引擎A组喷射泵凸轮或轮子电压太低P0259 柴油引擎A组喷射泵凸轮或轮子电压太高P0260 柴油引擎A组喷射泵凸轮或轮子间歇故障P0261 第1缸喷油咀线路电压太低P0262 第1缸喷油咀线路电压太高P0263 第1缸运转不良;第8缸动力平衡不良(GM)P0264 第2缸喷油咀线路电压太低P0265 第2缸喷油咀线路电压太高P0266 第2缸运转不良;第7缸动力平衡不良(GM)P0267 第3缸喷油咀线路电压太低P0268 第3缸喷油咀线路电压太高P0269 第3缸运转不良;第2缸动力平衡不良(GM)P0270 第4缸喷油咀线路电压太低P0271 第4缸喷油咀线路电压太高P0272 第4缸运转不良;第6缸致力平衡不良(GM)P0273 第5缸喷油咀线路电压太低P0274 第5缸喷油咀线路电压太高P0275 第5缸运转不良;第5缸动力平衡不良(GM)P0276 第6缸喷油咀线路电压太低P0277 第6缸喷油咀线路电压太高P0278 第6缸运转不良;第4缸动力平衡不良(GM)P0279 第7缸喷油咀线路电压太低P0280 第7缸喷油咀线路电压太高P0281 第7缸运转不良;第3缸动力平衡不良(GM)P0282 第8缸喷油咀线路电压太低P0283 第8缸喷油咀线路电压太高P0284 第8缸运转不良;第1缸动力平衡不良(GM)P0285第9缸喷油咀线路电压太低P0286 第9缸喷油咀线路电压太高P0287 第9缸运转不良P0288 第10缸喷油咀线路电压太低P0289 第10缸喷油咀线路电压太高P0290 第10缸运转不良P0291 第11缸喷油咀线路电压太低P0292 第11缸喷油咀线路电压太高P0293 第11缸运转不良P0294 第12缸喷油咀线路电压太低P0295 第12缸喷油咀线路电压太高P0296 第12缸运转不良P0297 进气压力传感器讯号一直变化(FORD)P0300 引擎曾经有失火(MISFIRE)现象P0301 第1缸曾经失火P0302 第2缸曾经失火P0303 第3缸曾经失火P0304 第4缸曾经失火P0305 第5缸曾经失火P0306 第6缸曾经失火P0307 第7缸曾经失火P0308 第8缸曾经失火P0309 第9缸曾经失火P0310 第10缸曾经失火P0311 第11缸曾经失火P0312 第12缸曾经失火P0320 分电盘点火系统引擎转速讯号线路失效P0321 分电盘点火系统引擎转速讯号线路电压值不正确P0322 分电盘点火系统引擎转速讯号线路没有讯号P0323 分电盘点火系统引擎转速讯号线路间歇故障P0325 爆震传感器线路失效(BANK 1)P0325 引擎在2000RPM以上一直没有收到爆震信号(BANK1)(TOYOTA)P0326 爆震传感器线路电压不正确或太高(GM)(BANK1或STESOR 3)P0327 爆震传感器线路电压太低(GM)(BANK1或STESOR 3)P0328 爆震传器线路电压太高或断路(GM)(BANK1或STESOR 3)P0329 爆震传感器线路间歇故障(BANK1或STESOR 3)P0330 引擎在2000RPM 以上一直没有爆震信号（BAND 2）（TOYOTA）P0331 引擎在2000RPM以上电压值不正确（BANK 2）P0332 爆震传感器电压太低（BANK 2）P0333 爆震传感器电压太高（BANK 2）P0334 爆震传感器电压间歇故障（BANK 2）P0335 曲轴传感器A组线路失效P0335 曲轴传感器A组线路电压值过低（ACURA/HONDA)P0336 曲轴传器A电压值不正确P0336 加热式含氧传感器线路失效P0337 曲轴传器A组线路电压太低P0338 曲轴传器A组线路电压太高P0339 曲轴传器A组线路间歇故障P0340 凸轮轴传感器线路失效P0341 凸轮轴传感器线路电压值不正确P0342 凸轮轴传感器线路电压太低P0342 可变汽门正时电磁伐在作用中P0343 凸轮轴传感器线路电压太高P0344 凸轮轴传感器线路间歇故障P0350 点火线圈一次/二次线路失效P0351 点火线圈A组一次/二次线路失效P0352 点火线圈B组一次/二次线路失效P0353 点火线圈C组一次/二次线路失效P0354 点火线圈D 组一次/二次线路失效P0355 点火线圈E组一次/二次线路失效P0356 点火线圈F组一次/二次线路失效P0357 点火线圈G组一次/二次线路失效P0358 点火线圈H组一次/二次线路失效P0359 点火线圈I组一次/二次线路失效P0360 点火线圈J组一次/二次线路失效P0361 点火线圈K组一次/二次线路失效P0362 点火线圈L组一次/二次线路失效P0370 点火正时高解析参考线路A组失效P0371 点火正时参考线路A 组高转速时接收太多脉冲(受到干扰)P0372 点火正时参考线路A组高转速曾太少的脉冲,曾中断脉冲(GM)P0373 点火正时参考线路A组高转速时讯号间歇性不稳定P0374 点火正时参考线路A组高转速时没有讯号P0375 点火正时高解析参考线路B组失效P0376 点火正时参考线路B组高转速时曾收太多讯号P0377 点火正时参考线路B组高转速曾收到太少讯号P0378 点火正时参考线路B组高转速时讯号间歇性不稳定P0379 点火正时参考线路B组高转速时没有讯号P0380 预热塞加热线路失效，火花增加线路不良P0381 预热塞指示灯线路失效（汽车资料微信cheshijie1992）P0385 曲轴传感器B组线路失效P0386 曲轴传感器B组线路电压值不正确P0387 曲轴传感器B组线路电压太低P0388 曲轴传感器B组线路电压太高P0389 曲轴传感器B组线路间歇故障P0390 正时皮带打滑或跳齿（FORD）P0391 第1组高压线圈低压线路不良（FORD）P0392 第2组高压线圈低压线路不良（FORD）P0393 第3组高压线圈低压线路不良（FORD）P0394 第4组高压线圈低压线路不良（FORD）P0395 第5组高压线圈低压线路不良（FORD）P0396 第6组高压线圈低压线路不良（FORD）P0400 EGR阀系统流量控制失效P0401 EGR阀系统流量控制不正确或太低（阻塞）P0401 引擎达工作温度，车速80KM以上行驶3～5分钟，但EGR温度信号低于40℃P0402 EGR阀系统流量控制太大（泄漏）P0403 EGR阀流量电磁伐控制线路不良P0404 EGR 阀流量电磁伐控制线路电太值不正确P0405 EGR阀流量传感器线路A组电压太低P0406 EGR阀流量传感器线路A组电压太高P0407 EGR阀流量传感器线路B组电压太低P0408 EGR阀流量传感器线路B组电压太高P0410 二次空气导入系统失效P0411 二次空气导入系统流量值不正确P0412二次空气导入系统流量电磁阀A组线路失效P0413 二次空气导入系统流量电磁阀A组线路断路P0414 二次空气导入系统流量电磁阀A组线路短路P0415 二次空气导入系统流量电磁阀B组线路失效P0416 二次空气导入系统流量电磁阀B组线路断路P0416 EGR温度传感器讯号不良（FORD）P0417 二次空气导入系统流量电磁阀B组线路短路P0417 EGR温度传感器讯号电压太低P0418 EGR温度传感器讯号电压太高（FORD）P0420 触媒系统净化效能太低（BANK 1）P0421 未达工作温度以前触媒系统净化效能太低（BANK 1）P0422 触媒系统净化效能太低（BANK 1）P0423 触媒转换器温度时净化效能降低（BANK 1）P0424 触媒转换器工作温度太低（BANK 1）P0430 触媒系统净化效能低于净化范围（BANK 2）P0431 暖车时触媒转换器净化效能降低（BANK 2）P0432 主触媒转换器净化效能太低（BANK 2）P0433 触媒转换器热效能太低（BANK 2）P0440 燃油蒸发器系统管路阻塞（VOLVO）P0440 燃油蒸发系统侦测出少量泄漏P0440 燃油蒸发控制系统线路失效P0441 燃油蒸发控制系统碳罐油气流量不正确或无油气流动P0442 燃油蒸发控制系统检测出少量油气泄漏P0443 燃油蒸发控制系统碳罐电磁伐控制线路失效P0444 燃油蒸发控制系统碳罐电磁伐控制线路断路或电压太低P0445 燃油蒸发控制系统碳罐电磁伐控制线路断路或电压太高P0446 燃油蒸发控制系统碳罐电磁伐控制线路不良（FORD）P0446 燃油蒸发控制系统通风控制阀路线不良（INFINITI）P0447 燃油蒸发控制系统碳罐电磁阀线路断路（FORD）P0448 燃油蒸发控制系统碳罐电磁阀控制线路不良（FORD）P0450 燃油蒸发控制系统压力传感器线路不良P0451 燃油蒸发控制系统压力传感器电压不正确P0452 燃油蒸发控制系统压力传感器电压太低P0453 燃油蒸发控制系统压力传感器电压太高P0454 燃油蒸发控制系统压力传感器间歇故障P0455 燃油蒸发气控制系统检测出大量泄漏P0460 燃油高度传感器线路失效P0461 燃油高度传器线路电压值不正确P0462 燃油高度传器线路电压太低P0463 燃油高度传器线路电压太高P0464 燃油高度传器线路间歇故障P0465 碳罐流量传感器线路失效P0466 碳罐流量传感器线路电压值不正确P0467 碳罐流量传感器线路电压太高P0468 碳罐流量传感器线路电压太低P0469 碳罐流量传感器线路间歇故障P0470 滑轮增压器排气压力传感器线路失效P0471 滑轮增压器排气压力传感器线路电压值不正确P0472 滑轮增压器排气压力传感器电压太低P0473 滑轮增压器排气压力传感器电压太高P0474 滑轮增压器排气压力传感器间歇故障P0475 滑轮增压器排气压力控制阀失效P0476 滑轮增压器排气压力控制阀电压值不正确P0477 滑轮增压器排气压力控制阀电压太低P0478 滑轮增压器排气压力控制阀电压太高P0479 滑轮增压器排气压力控制阀间歇故障P0498 动力转向压力开关信号不良（FORD）P0499 P/N开关信号不良(FORD)P0500 车速传器线路失效或间歇不良(FORD)P0500 车速传感器线路电压太低(ACURA/HONDA)P0501 车速传感器线路电压不正或太高(FORD)P0502 车速传感器电压太低P0503 车速传器输入线路间歇性电压太高P0505 怠速控制系统失效P0506 引擎怠速太低P0507 引擎怠速太高P0510 节汽门传感器怠速接点线路失效P0530 A/C冷媒压力传感器失效P0531 A/C冷媒压力传感器线路电压值不正确或冷媒量不足(FORD)P0532A/C冷媒压力传感器线路电压太低P0533 A/C冷媒压力传感器线路电压太高P0534 冷气系统有冷媒泄漏P0550 动力转向油压传感器线路失效P0551 动力转向油压传感器线路电压值不正确P0552 动力转向油压传感器线路电压太低P0553 动力转向油压传感器线路电压太高P0554 动力转向油压传感器线路间歇故障P0560 电瓶电压太高或太低P0561 电瓶电压不稳定P0562 电瓶电压太低P0563 电瓶电压太高P0565 定速控制系统ON线路开关信号不良P0566 定速控制系统OFF线路开关信号不良P0567 定速控制系统RESUME 线路开关信号不良P0568 定速控制系统STE线路开关信号不良P0569 定速控制系统COAST线路开关信号不良P0570 定速控制系统ACCEL线路开关信号不良P0571 定速控制系统刹车开关线路A组失效P0572 定速控制系统刹车开关线路A组电压太低P0573 定速控制系统刹车开关线路A组电压太高P0574 定速控制系统RESUME线路失效P0575 定速控制系统SET线路失效P0576 定速控制系统COAST线路失效P0577 定速控制系统ACCLE线路失效P0578 定速控制系统刹车开关线路失效P0579 定速控制系统刹车开关线路电压太低P0580 定速控制系统刹车开关线路电压太高P0600 ECM电脑序列资料传输失效P0600 ECM电脑故障(ACURA/HONDA)P0601 电脑内部计算值失效或ECM电脑RAM(随机存取记忆体)失效(SATURN)P0601 ECM电脑记忆体失效或EPROM不良(FORD)P0602 ECM电脑控制模组程式错误P0602 ECM电脑记忆体程式未设定(GM)P0603 ECM 电脑非挥发性记忆体(NON-VOLATILE RAM)失效(SATURN)P0603 ECM电脑活性存取记忆体(KAM)失效P0604 ECM电脑RAM(随机存取记忆体)失效(SATURN)P0605 ECM电脑唯读记忆(RUM)失效P0605ECM电脑EEPROM失效(SATURN)P0605 ECM电脑内部控制不良(主电脑不良)(FORD)(VOLVO)P0606 ECM电脑电子IOC失效(SATURN)P0606 ECM电脑内部印刷线路接点断路P0606 ECM电脑程式处理错误或微处理器不良P0700 变速箱电脑控制系统失效P0701 变速箱电脑控制系统电压值不正确P0701 换档迟延电磁阀正在作动当中P0702 变速箱电脑控制系统电压控制系统失效P0703 扭力变换接合器TCC 输入线路不良(GM)P0703 扭力变换接合器TCC刹车开关线路失效P0704 扭力变换接合器TCC开关线路不良P0704 离合器开关线路失效（汽车资料微信cheshijie1992）P0704 空档开关线路失效（FORD）P0705 档位传感器线路失效P0706 档位传感器线路电压值不正确P0707 档位传感器线路电压太低P0708 档位传感器线路电压太高P0709 档位传感器线路间歇故障P0710 变速箱油温传感器线路失效P0711 变速箱油温传感器线路电压值不正确P0712 变速箱油温传感器线路电压太低P0713 变速箱油温传感器线路电压太高P0714 变速箱油温传感器线路间歇故障P0715 扭力变换接合器输入轴转速传感器线路失效P0716 扭力变换接合器输入轴转速传感器线路电压值不正确P0717 扭力变换接合器转速传感器没有讯号输出P0718 扭力变换接合器转速传感器间歇故障P0719 扭力变换接合器刹车开关线路电压太低P0720 输出轴转速传感器线路失效P0721 输出轴转速传感器线路电压值不正确P0722 输出轴转速传感器线路没有讯号输出P0723 输出轴转速传感器线路间歇故障P0724 扭力变换接合器刹车开关线路电压太高P0725 引擎转速传感器线路失效P0726 引擎转速传感器线路电压值不正确P0727 引擎转速传感器线路没有讯号输出P0728 引擎转速传感器线路间歇故障P0730 齿轮比或档不正确P0731 1档齿轮比不正确P0732 2档齿轮比不正确P0733 3档齿轮比不正确P0734 4档齿轮比不正确P0735 5档齿轮比不正确P0736 倒档齿轮比不正确P0740 引擎负荷与燃料控制无法配合（BNEZ）P0740 扭力变换接合器线路失效P0740 扭力变换接合器电磁阀控制线路失效P0741 引擎负荷与节汽门开度无法配合P0741 扭力变换接合器电磁线圈未通电P0741 扭力变换接合器线路电压值不正确P0741 扭力变换接合器电磁阀控制线路电压值不正确或卡在全关位置P0742 扭力变换接合器电磁线圈一直通电P0742 扭力变换接合器电磁阀控制线路粘着或卡在全开位置P0743 扭力变换接合器电磁阀控制线路短路或断路P0744 扭力变换接合器电磁阀控制线路间歇故障P0745 压力控制电磁阀失效P0746 压力控制电磁阀电压值不正确或不通电（卡在全开位置）P0747 压力控制电磁阀一直通电（卡在全开位置）P0748 输出轴压力电磁阀故障P0748 压力控制电磁阀短路或断路P0749 压力控制电磁阀间晚故障P0750 换档电磁阀A组失效P0751 电磁电压太低（BNEZ）P0751 输出轴压力电磁阀一直通电（GM）P0752 换档电磁阀A组电压值不正确或不通电（卡在全开位置）P0753 换档电磁阀A组一直通电（卡在全开位置）P0754 换档电磁阀A 组间歇故障P0755 换档电磁阀B组失效P0756 换档电磁阀B组电压值不正确或不通电（卡在全关位置）P0757 换档电磁阀B组一直通电（卡在全开位置）P0758 输出轴控制电磁阀线路失效（GM）P0758 换档电磁阀B组短路或断路P0759 换档电磁阀B组间歇故障P0760 换档电磁阀C组失效P0761 换档电磁阀C组电压值不正确或不通电（卡在全关位置）P0762 换档电磁阀C组一直通电（卡在全开位置）P0763 换档电磁阀C组短路或断路P0764 换档电磁阀C组间歇故障P0765 换档电磁阀D组失效P0766 换档电磁阀D组电压值不正确或不通电（卡在全关位置）P0767 换档电磁阀D组一直通电（卡在全开位置）P0768 换档电磁阀D组短路或断路P0769 换档电磁阀D组间歇故障P0770 换档电磁阀E组失效P0770 扭力变换接合器TCC电磁阀线路不良（TOYOTA）P0771 换档电磁阀E组电压值不正确或不通电（卡在全关位置）P0772 换档电磁阀E组一直通电（卡在全开位置）P0741 扭力变换接合器电磁阀控制线路电压值不正确或卡在全关位置P0742 扭力变换接合器电磁线圈一直通电P0742 扭力变换接合器电磁阀控制线路粘着或卡在全开位置P0743 扭力变换接合器电磁阀控制线路短路或断路P0744 扭力变换接合器电磁阀控制线路间歇故障P0745 压力控制电磁阀失效P0746 压力控制电磁阀电压值不正确或不通电（卡在全开位置）P0747 压力控制电磁阀一直通电（卡在全开位置）P0748 输出轴压力电磁阀故障P0748 压力控制电磁阀短路或断路P0749 压力控制电磁阀间晚故障P0750 换档电磁阀A组失效P0751 电磁电压太低（BNEZ）P0751 输出轴压力电磁阀一直通电（GM）P0752 换档电磁阀A组电压值不正确或不通电（卡在全开位置）P0753 换档电磁阀A组一直通电（卡在全开位置）P0754 换档电磁阀A组间歇故障P0755 换档电磁阀B组失效P0756 换档电磁阀B组电压值不正确或不通电（卡在全关位置）P0757 换档电磁阀B组一直通电（卡在全开位置）P0758 输出轴控制电磁阀线路失效（GM）P0758 换档电磁阀B组短路或断路P0759 换档电磁阀B组间歇故障P0760 换档电磁阀C组失效P0761 换档电磁阀C 组电压值不正确或不通电（卡在全关位置）P0762 换档电磁阀C组一直通电（卡在全开位置）P0763 换档电磁阀C组短路或断路P0764 换档电磁阀C组间歇故障P0765 换档电磁阀D组失效P0766 换档电磁阀D组电压值不正确或不通电（卡在全关位置）P0767 换档电磁阀D组一直通电（卡在全开位置）P0768 换档电磁阀D组短路或断路P0769 换档电磁阀D组间歇故障P0770 换档电磁阀E组失效P0770 扭力变换接合器TCC电磁阀线路不良（TOYOTA）P0771 换档。

(整理)故障代码手册

天舒空气源热泵热水机组线控器操作及故障代码手册TSQY-2011-03目录一、DKFXRS-※Ⅱ02（KRS-G/B）系列二、DKFXRS-17、33、64Ⅱ（KRS-G/B01）系列三、DKFYRS-17、33、64Ⅱ03（KRS-G/BJ01）系列四、DKFXRS-17、33、64ⅡB系列五、DKFXRS-15、30、60Ⅱ02系列六、DKFXRS-33、64Ⅱ10（余热回收）系列七、DKFXRS-※Ⅱ11（空调模块）系列八、DKFXRS-※ⅡA01 NA（8657）系列九、DKFXRS-※ⅡA01 NA（8647）系列十、K80（D）F、K108（D）F NA（6653）系列十一、K80F、K120F、 K160F系列十二、一体式 NA（8151）系列十三、壁挂式一体家用机 NA（8152）系列一、DKFXRS-※Ⅱ02（KRS-G/B）系列1．天舒HOP7049线控操作器使用说明1.1 功能特点万年历时钟显示和设置能够显示从2000年到2099年的年、月、日和时、分、秒。

时钟采用12小时制。

通过【时钟】键和时间调节键【▲】键、【▼】键可以调整时间和日期。

定时开关显示和设置能够显示定时开和定时关的状态及时间，通过【定时】键和时间调节键【▲】键、【▼】键可以设置定时方式和调整定时时间。

室内温度测量显示能够显示通讯线上传送过来的温度值。

操作器分散控制HOP7049型线控器的一个很大的特点是可以并联实现分散控制。

也就是在一个控制器上可以同时连接两个或两个以上的线控器。

并联的线控器相互不干扰，都可以显示所有内容并完成所有的操作。

用户可以在热泵主机上安装一个线控操作器，也可以同时在房间内安装另一个线控操作器。

多级故障报警显示线控操作器能自动识别控制器发送的报警信号级别，例如机组可恢复保护、系统机恢复保护、机组严重保护、系统严重保护等。

控制器设备状态显示在HOP7049型线控操作器上，可以显示的控制器设备的状态，如压缩机、风机、水泵、电加热器等。
