5.评定量块精度的指标有哪些？ 量块长度、量块的中心长度、量块的标称长度、任意点 的量块长度偏差、量块长度变动量、量块测量面的平面 度误差。 6.量块按“级”分类是根据（ ）精度来区分的，共分为 （）五个级别！ 制造精度、K、0、1、2、3；其中K级最高，3级最低！ 7.量块分级的主要依据是（ ）、（ ）和（ ）。 量块长度极限偏差、 量块长度变动量的允许值、 量块测量面的平面度；
4
课程复习
1.什么叫测量？ 将被测量与测量单位/标准量在数值上进行比较的过程。 2.测量的四个要素是什么？ 被测对象、计量单位、测量方法和测量精度。 3.用什么来表示测量精度？ 测量极限误差和测量不确定度。 计量器具的不确定度是一项综合精度指标，包括示值误差、 示值变动性、回程误差、灵敏限及调整标准件误差等综合影 响。不确定度用误差界限表示。 4.什么叫检验和检定？ 判断被测对象（零件）是否合格的过程是检验，不需得出被 测对象的实际测量值。 评定计量器具是否合格的过程就是检定！
√ x
√ √
x
√ x
x √
x
30
√ √ √
√
x x
x
x x
x x
31
√ √
x
√ x
√ √
√ x x x
√
32
选择题 AB ACD
AB
ACD
ACD
ABCD
BD
33
B D
BC
BCE BD
CDE
34
公称要素
基准
导出
被测
实际要素
与尺寸线错开
靠近 单一要素
形状、 大小、 方向、 位置 大于
关联要素 小于
检定后的中心长度尺寸
7
机械精度设计与检测习题集(含答案)

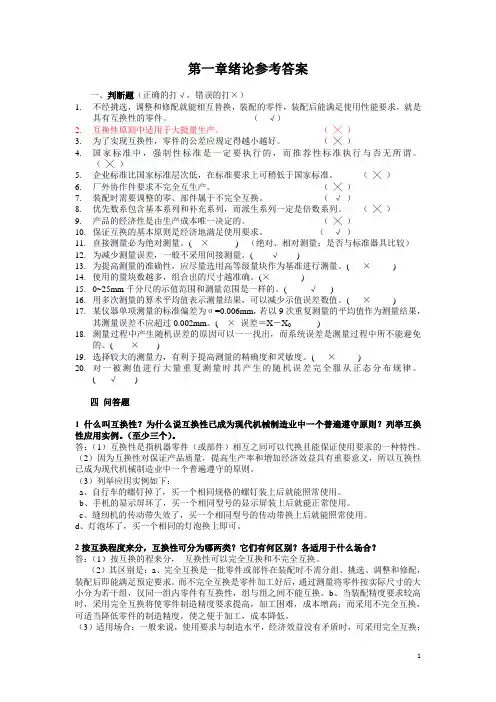

第一章绪论参考答案一、判断题（正确的打√，错误的打×）1.不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。
（√）2.互换性原则中适用于大批量生产。
（╳）3.为了实现互换性，零件的公差应规定得越小越好。
（╳）4.国家标准中，强制性标准是一定要执行的，而推荐性标准执行与否无所谓。
（╳）5.企业标准比国家标准层次低，在标准要求上可稍低于国家标准。
（╳）6.厂外协作件要求不完全互生产。
（╳）7.装配时需要调整的零、部件属于不完全互换。
（√）8.优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。
（╳）9.产品的经济性是由生产成本唯一决定的。
（╳）10.保证互换的基本原则是经济地满足使用要求。
（√）11.直接测量必为绝对测量。
( ×) （绝对、相对测量：是否与标准器具比较）12.为减少测量误差，一般不采用间接测量。
( √)13.为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。
( ×)14.使用的量块数越多，组合出的尺寸越准确。
(×)15.0~25mm千分尺的示值范围和测量范围是一样的。
( √)16.用多次测量的算术平均值表示测量结果，可以减少示值误差数值。
( ×)17.某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。
( ×误差＝X－X0)18.测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。
( ×)19.选择较大的测量力，有利于提高测量的精确度和灵敏度。
( ×)20.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( √)四问答题1什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。
（至少三个）。
答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。
机械精度设计及检测19第11章尺寸链的精度设计基础
偏差 为
A1
101
0.35 0
A2
50
0.25 0
A3
A5
50 0.048
⑤ 用中间计算方法计算A4的上、下偏差 ES0 ESA1() ESA2() 2EIA3() EI A4()
EIA4() ESA1() ESA2() 2EI A3() ES0
0.35 (0.25) 2(0.048) (0.75)
A3
(4) 校核计算结果
19
∵ ES0＝－0.01 ， EI0＝－0.08 （A1=Φ70 ，
T0 ES0 EI0 = 0.07
41
Ti TA1 TA2 TA3
i 1
2
2
= 0.02+0.03+0.02 = 0.07
3
T0 Ti 0.07
1
∴ 计算无误，则壁厚
A2/2 A0
A2=Φ60 A3=0±0.01）
Ai 的方向与封闭环A0
的方向相同为Ai (-) 。
图11.4尺寸链图
由图可见： A1为A1() , A2、A3为A2()、A3()
例11.2 加工顺序（见图11.5）：
9
（1）镗孔A1，（2）插键槽A2，（3）磨内孔A3。 解：（1）按加工顺序画尺寸链图。oA3/2 A1/ Nhomakorabea A2 A0
(2)
判断
对包容面（即孔）： 下偏差为零（EI=0)。
如
Φ30
对被包容面（轴）： 上偏差为零（es=0)。
Φ30
29
例11.7 图11.10为对开齿轮箱的一部分。 A0=1~1.75, A1=101、A2=50、A3=A5=5、A4=140。 计算各组成环的公差和上、下偏差。
《机械精度设计与检测基础》模拟试题答案
二、填空题（每空1分，共22分）
1. 完全互换（绝对互换） 、 不完全互换（有限互换） 。
2. 基轴，基孔。
3. 小径。
4. 轴，过度，上。
5. Ra,Rz 。
6. 普通螺纹公称尺寸，中径公差带，顶径公差带和旋合长度。
7. 体外作用，最大实体，实际，最小实体。
8. 定向负荷，旋转负荷，摆动负荷。
9. , r , p , 。
=IT6=16μm
（2）本题无特殊要求，选基孔制，孔的基本偏差为H,即EI=0。
（3）轴的基本偏差： = ES – ei = +25-ei ≤+32 即ei ≥ -7
查表得轴的基本偏差为 j , ei = -5
（4）选的配合为:φ 50
（5）公差带图为：
+25
+
0
-
+11
H7
jjj
为9级，轴为9级
⑵ 基孔制，孔的基本偏差为H EI=0 Xmin=EI-es=0,es=0
轴的基本偏差为h。ei=es-Td=-52μm，
（3） 配合代号 Φ30=H9/h9
2. 答：⑴ 求平均值=
+
0
-
+52
TD
Φ30mm
ES=EI+TD=+52μm
Td
-52
+−++++−++
齿厚公称尺寸
与上、下偏差
返 回 目录
ഥ
= . −.
−.
21
模拟试题4答案
一、单项选择题
1.①、2. ①、3. ③ 、4. ④ 、5. ② 、6. ③ 、 7. ①、 8. ② 、
机械精度设计及检测技术期末考试题

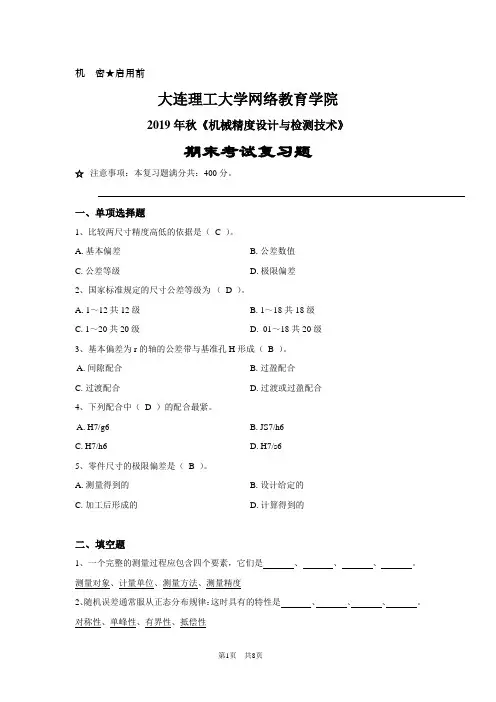

机密★启用前大连理工大学网络教育学院2019年秋《机械精度设计与检测技术》期末考试复习题☆注意事项：本复习题满分共：400分。
一、单项选择题1、比较两尺寸精度高低的依据是（C ）。
A.基本偏差B.公差数值C.公差等级D.极限偏差2、国家标准规定的尺寸公差等级为（D ）。
A.1～12共12级B.1～18共18级C.1～20共20级D. 01～18共20级3、基本偏差为r的轴的公差带与基准孔H形成（B ）。
A.间隙配合B.过盈配合C.过渡配合D.过渡或过盈配合4、下列配合中（D ）的配合最紧。
A.H7/g6B.JS7/h6C.H7/h6D.H7/s65、零件尺寸的极限偏差是（B ）。
A.测量得到的B.设计给定的C.加工后形成的D.计算得到的二、填空题1、一个完整的测量过程应包含四个要素，它们是、、、。
测量对象、计量单位、测量方法、测量精度2、随机误差通常服从正态分布规律：这时具有的特性是、、、。
对称性、单峰性、有界性、抵偿性3、在等精度精密测量中，多次测量同一量是为了。
减小随机误差对测量结果的影响4、测量误差按其性质可分为三大类：、和。
系统误差、随机误差、粗大误差5、环境对测量的影响包括温度、、和振动等，其中影响最大。
湿度、气压、温度三、判断题1、Φ60g9的极限偏差以下偏差ei为基本偏差。
（×)2、当孔的基本偏差为H，轴的基本偏差为js至n时，一般均为过渡配合。
（√)3、尺寸精度及配合的设计，通常也称公差与配合的选用。
（√)4、公差原则可以用来指导量具设计，提高检测效率，降低检测费用。
（√)5、最大实体要求主要用于满足足够强度功能要求的场合。
（×)四、名词解释1、标准化在制订标准、组织实施标准和对标准实施进行监督的社会活动的全过程。
2、实际尺寸测量零件时获得的尺寸，也称实测尺寸或实测局部尺寸。
3、极限尺寸尺寸要素允许的尺寸的两个极端值。
4、极限偏差上（下）极限尺寸减去公称尺寸得到上（下）极限偏差值。
《机械精度设计与检测》题库-简答题

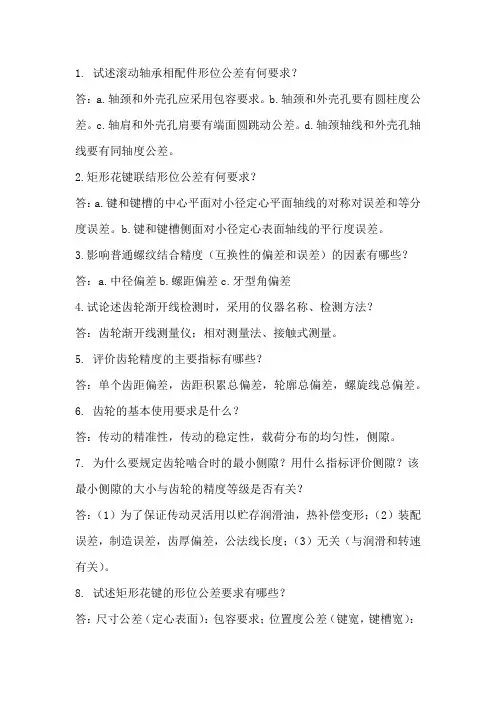

1. 试述滚动轴承相配件形位公差有何要求？答：a.轴颈和外壳孔应采用包容要求。
b.轴颈和外壳孔要有圆柱度公差。
c.轴肩和外壳孔肩要有端面圆跳动公差。
d.轴颈轴线和外壳孔轴线要有同轴度公差。
2.矩形花键联结形位公差有何要求？答：a.键和键槽的中心平面对小径定心平面轴线的对称对误差和等分度误差。
b.键和键槽侧面对小径定心表面轴线的平行度误差。
3.影响普通螺纹结合精度（互换性的偏差和误差）的因素有哪些？答：a.中径偏差b.螺距偏差c.牙型角偏差4.试论述齿轮渐开线检测时，采用的仪器名称、检测方法？答：齿轮渐开线测量仪；相对测量法、接触式测量。
5. 评价齿轮精度的主要指标有哪些？答：单个齿距偏差，齿距积累总偏差，轮廓总偏差，螺旋线总偏差。
6. 齿轮的基本使用要求是什么？答：传动的精准性，传动的稳定性，载荷分布的均匀性，侧隙。
7. 为什么要规定齿轮啮合时的最小侧隙？用什么指标评价侧隙？该最小侧隙的大小与齿轮的精度等级是否有关？答：（1）为了保证传动灵活用以贮存润滑油，热补偿变形；（2）装配误差，制造误差，齿厚偏差，公法线长度；（3）无关（与润滑和转速有关）。
8. 试述矩形花键的形位公差要求有哪些？答：尺寸公差（定心表面）：包容要求；位置度公差（键宽，键槽宽）：最大实体要求。
9. 矩形花键的尺寸配合是什么？采用什么配合制？分为几种？答：（1）（2）矩形花键配合采用基孔制；（2）按精度要求分：一般使用与精密传动使用两种；按使用要求分：滑动、紧滑动和固定三种装配型式。
10.试述齿厚偏差检测时，采用的仪器名称、检测方法。
其他1、选定公差等级的基本原则是什么？答：在首先满足使用要求的前提下，尽量降低精度要求，使综合经济效果为最好2、基准制的选用原则是什么？答：主要考虑工艺的经济性和结构的合理性，一般情况下，优先采用基孔制，这样可以减少备用的定值孔用刀具、量具的种类，经济效益比较好3、那些情况下，采用基轴制？答：以下情况下，采用基轴制1）直接用冷拉钢材做轴，不再加工2）与标准件配合，如滚动轴承外环外径、标准圆柱销外径与孔的配合。
机械精度设计与检测技术基础
机械精度设计与检测技术基础作者:---------------- 日期：一、液压部分（一）选择1. 液压油的粘度（2 ）（1）随压力的增大而增大，随温度的增大而增大；（ 2 ）随压力的增大而增大，随温度的增大而减少；（3）随压力的增大而减少，随温度的增大而增大；（4）随压力的增大而减少，随温度的增大而减少。
2. 液压系统的工作压力取决于（3 ）（1）液压泵的额定压力；（2）溢流阀的调定压力；3）系统的负载；4）液压油的粘度3. 冲击气缸的工作特点是（2 ）（1）动能大，行程长；（2）动能大，行程短；（3）动能小，行程长；（4）动能小，行程短.。
4. 溢流阀起到安全作用的回路是（1 ）（1）进口节流调速回路；（2）出口节流调速回路；（3）旁路节流调速回路；（4）进出口同时节流调速回路。
5. 通过调速阀的流量（2 ）（1）只取决于开口面积大小，而与负载无关；（2）只取决于开口负载大小，而与开口面积无关；（3）与开口面积和负载大小均有关；（4）与开口面积和负载大小均无关。
6 、液压泵的理论流量（1 ）（1）取决于结构参数及转速、而与压力无关（2）取决于结构参数、转速及压力。
（3） 取决于结构参数及压力、而与转速无关 （4） 取决于压力及转速、而与结构参数无关 7、气压传动的突出特点是（2 ）（1）反应快，动作稳定性好； （3）反应慢，动作稳定性好；10 .差动连接回路是：（1 ）11 .伯努利方程反应的是：（3 ）（1）质量守恒；（2）动量守恒；（3）能量守恒；（4）能量矩守恒12.用来区分光滑金属园管层流，紊流的临界雷诺数是：（4 ）(1) 3 2 2 0 ； ( 2 ) 2 2 3 0 ； (3) 2 0 2 3 ； (4) 2 3 2 0。
8、图示气路为 （1 ） (1)“与门”气路； (2)“或门”气路； (3) “或非”气路; (4)“与非”气路。
(a 、9、图示图形符号为（2 ） （1 ）溢流阀； （2 ）减压阀; （3 ）顺序阀； （4）平衡阀（2）反应快，动作稳定性差;（1）增速回路，负载能力小 （2）减速回路，负载能力小； （3）增速回路，负载能力大（4）减速回路，负载能力大（二）填空1•液压系统单位重量的输出功率高，可以实现大范围调速。
机械精度设计与检测基础培训资料(1)
第八页，共86页。
表8-1
表4-16
第九页，共86页。
返回 (fǎnhuí9)目
模拟试题2
一、单项选择题 (每题1分，共10分，把选项中正确答案(dá àn)的序号填在括号里)
1. 标准是组织(zǔzhī)互换性现代化生产的 (
)。
① 基础(jīchǔ) ② 措施 ③ 手段 ④ 保证
2. 用量块长度组成某一公称尺寸时，所用量块块数不得超过 (
第六页，共86页。
7
第七页，共86页。
五、综合题（16分） 某减速器中输出轴的伸出端与相配件孔的配合为Φ25H7／m6， 采用包容要求，并采用正常联结平键。试确定轴槽和轮毂槽剖面尺寸 和极限偏差、键槽(jiàncáo)对称度公差（8级）和表面粗糙度Ra（配合表面 取3.2μm、非配合表面取6.3μm）的上限值，并将上述各项公差标注 在零件图（a）和（b）上。
的精度进行分级。
，GB/T307.3将滚动轴承
12
第十二页，共86页。
三、简答题 (共16分）
1. 试述径向圆跳动公差(gōngchā)带与圆度公差(gōngchā)带的异同。 (4分）
2. 影响(yǐngxiǎng)普通螺纹结合精度的重要因素是什么？外螺纹中径合格条件是什 么？（4分）
3. 滚动轴承套圈(tào quān)承受负荷类型有哪几种？对于不同的负荷类型，套 圈(tào quān)与
)。
① 4块 ② 5块 ③ 6块 ④ 7块
3. 滚动轴承外圈与外壳孔配合采用 (
)。
① 非基准制 ② 基轴制 ③ 基孔制 ④ 任意配合
4. 圆柱度公差带的 形状为 (
)。
① 两平行平面 ② 两同心圆 ③ 两同轴圆柱面 ④ 两等距曲线
机械精度设计与检测基础第3章 尺寸精度设计与检测01
即孔（轴）——由单一尺寸确定的包容面
（被包容面）
加工时
孔 尺寸由小→大
测量时 内尺寸
配合时 包容面
轴 尺寸由大→小
外尺寸
被包容面
16
2. 有关尺寸的术语和定义
(1) 尺寸 — size 以特定单位表示线性尺寸值的数值。
标准规定，图样上的尺寸以毫米为单位时，不需标注单位的名 称或符号。
下极限偏差(lower deviation)（简称下偏差）是指下极限尺寸减 其公称尺寸所得的代数差(EI、ei)。
20
用公式表示上、下极限偏差为
孔 : 上偏差 ES Dmax D
轴： 上偏差
下偏差
EI Dmin D
es dmax d
ei dmபைடு நூலகம்n d
上偏差和下偏差统称极限偏差。(limit deviation)
来代替。
7.测量精度是指被测几何量的
与
的接近程度，通
常用
、
和
来说明测量过程中各种误
差对测量结果的影响程度。
测量值、真值、正确度、精密度和准确度（精确度）
8.系统误差根据误差数值是否变化可以分为（）系统误差和（） 系统误差；系统误差根据其能否确定可将其分为（）系统误差 和（）系统误差。
定值和变值
已定和未定
求孔、轴的极限偏差和公差，画出尺寸公差带图的 两种画法，并写出极限偏差在图样上的标注。
解：孔 （1）尺寸的极限偏差、公差
ES = Dmax－D = +0.021 EI = 0
TD= | Dmax– Dmax| = |ES–EI| = 0.021 在图样上的标注为 D=Φ25
机械精度设计与检测基础第10版答案哈工大
机械精度设计与检测基础第10版答案哈工大一、填空题（每空1分，共30分）1、构件是机器的_运动___单元体；零件是机器的__制造___单元体；部件是机器的__装配___单元体。
2、平面运动副可以分成______高副__和____低副___，高副又可以分成__旋转副_____和___移动副____。
3、轮系运动时，所有齿轮几何轴线都固定不动的，称___定轴轮系____轮系，至少有一个齿轮几何轴线不固定的，称___行星轮系______轮系。
4、为确保拎传动的工作能力，通常规定小带轮的包角α≥___120°_______。
5、若键的标记为键B20×70GB－79，则该键为__B____平键，b＝___20___，L＝_____70___。
6、轴的促进作用就是_____车轴轴上的转动零件________________________。
按轴的贯穿情况相同，可以分成___传达运动和转矩____、___心轴_____、__转轴、传动轴_______。
7、凸轮机构是由_____机架_______、________凸轮____、______从动件______三个基本构件组成的。
8、在曲柄摇杆机构中，当曲柄SWEEPS旋转时，摇杆往复转动的平均速度相同的'运动特性称作___急回特性_________。
9、在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越_______大_____。
10、齿轮压板时，当主动齿轮的____齿根__促进从颤抖齿轮的___齿顶___，一对轮齿已经开始步入压板，所以已经开始压板点应属______从动轮齿顶圆______与压板线的交点；当主动齿轮的___齿顶___促进从颤抖齿轮的___齿根___，两轮齿即将瓦解压板，所以中止压板点为________主动轮齿顶圆____与压板线的交点。
11、滚动轴承内圈与轴颈的配合采用____基孔制__制，外圈与轴承孔的配合采用基轴制 _______制。
机械精度设计知识点归纳
机械精度设计知识点归纳机械精度设计是在机械制造中非常重要的一环。
它涉及到产品的精度、准确性和稳定性等方面，直接影响着产品的质量和性能。
在进行机械精度设计时，有一些基本的知识点需要掌握和归纳，本文将对这些知识点进行介绍和总结。
一、尺寸链和公差链在机械精度设计中，尺寸链和公差链是非常重要的概念。
尺寸链是指在机械装配中关联的各个零件的尺寸之间的链状关系。
而公差链是指在机械装配中关联的各个零件之间的公差的传递关系。
设计师需要准确地确定尺寸链和公差链，以保证装配后的产品的精度要求。
二、公差设计公差设计是指确定每个零件的公差，以满足装配后产品的精度要求。
在公差设计中，需要考虑到各种因素，例如材料的热胀冷缩系数、制造加工工艺的精度要求等。
合理的公差设计可以保证装配后产品的精度和稳定性。
三、配合设计配合设计是指确定相邻零件之间的配合关系，包括间隙配合、过盈配合等。
在进行配合设计时，需要考虑到零件的尺寸、公差等因素，以保证装配后产品的精度和稳定性。
四、表面质量要求在机械精度设计中，表面质量是非常重要的一项指标。
合适的表面质量可以减少摩擦、磨损等问题，提高产品的工作效率和使用寿命。
因此，在进行机械精度设计时，需要确定表面质量的要求，并在制造和加工过程中予以控制。
五、结构稳定性设计结构稳定性设计是指在机械精度设计中考虑到结构的稳定性和刚度。
通过合理的结构设计，可以减少变形和振动等问题，提高产品的工作精度和稳定性。
六、计量检测技术在机械精度设计中，计量检测技术是非常重要的一项技术。
通过合理的计量检测方法和仪器设备，可以对产品的精度进行准确的评估和检测。
合理的计量检测技术可以保证产品的质量和性能。
总结：机械精度设计是机械制造中不可或缺的一环。
通过对尺寸链和公差链的确定，合理的公差设计和配合设计，以及对表面质量要求和结构稳定性的考虑，可以设计出满足精度要求的产品。
同时，计量检测技术的应用也是保证产品精度和质量的重要手段。
机械精度设计需要设计师全面的知识和经验，不断的学习和积累，才能设计出高质量的机械产品。
机械精度设计与检测_第02章测量基础知识
间接测量
绝对测量
相对测量
2.3.1 测量方法的分类
按同时被测参数的数目可分为单项测量和综合测量
单项测量
综合测量
2.3.1 测量方法的分类
按测头与被测对象是否接触(是否存在测量力)
接触测量
非接触测量
2.3.1 测量方法的分类
按被测对象与测头的相对状态
静态测量
动态测量
2.3.1 测量方法的分类
5、按测量在机械加工中所希望达到的目的，可分为离线测量 （被动测量）和在线测量（主动测量）。 （1）离线测量：零件加工完后，脱离加工生产线（或已从机床 上取下）的测量，这种测量的目的是发现并剔除废品。 （2）在线测量：零件仍处于加工生产线上，还没有脱离加工设 备的测量，这种测量可以是静态的也可以是动态的。其目的是控制 加工过程是否继续进行或如何进行，以防止废品的产生。
按级使用时，以量块的标称尺寸为工作尺寸，忽略了量块
的制造误差。大多数情况下均按级使用量块。
量块的分等
主要依据检定量块时中心长度测量的极限误差（测量的 不确定度）和平面平行性允许偏差，将其检定精度分为1、2、 3、4、5、6等，其中1等精度最高，6等精度最低。 按等使用时是以检定量块时所得到的量块的实际长度为 工作尺寸，忽略的只是测量误差。
测量条件，这种重复多次测量称为不等精度测量。不等精度测量
结果在计算平均值时需考虑权重比。
2.3.2 测量器具的分类
测量器具（measuring instrument）是指专门用于测量 的量具、量仪、装置等，根据其结构特点、用途可分为下面 四类： 标准量具 极限量规（专门测量器具） 通用测量器具 检验夹具
（A类）和非统计方法（B类）获得其表征值。
2.5 测量误差和数据处理
机械精度设计和检测基础课后习题答案及解析
机械精度设计与检测基础课后习题答案一．1、按优先数的基本系列确定优先数： （1） 第一个数为10，按R5系列确定后五项优先数。
解：后五项优先数是16，25，40，63，100。
（2） 第一个数为100，按R10/3系列确定后三项优先数。
解：后三项优先数是200，400，800。
2、试写出R10优先数系从1～100的全部优先数（常用值）。
解：R10优先数系从1～100的全部优先数是1，1.25，1.6，2，2.5，3.15，4，5，6.3，8，10，12.5，16，20，25，31.5，40，50，63，80，100。
3、普通螺纹公差自3级精度开始其公差等级系数为：0.50，0.63，0.80，1.00，1.25，1.60，2.00。
试判断它们属于优先数系中的哪一种?其公比是多少？解：它们属于R10 （0.50，2.00），公比是1.25。
三．1、孔的基本尺寸D=50mm ，最大极限尺寸D max =50.087mm ，最小极限尺寸D min =50.025mm ，求孔的上偏差ES ，下偏差EI 及公差T D ，并画出公差带图。
解：根据公式可得孔的上偏差 ES=D max -D = 50.087-50 = +0.087 mm 孔的下偏差 EI=D min -D = 50.025-50 = +0.025 mm 孔的公差 T D =︱D max - D min ︱=0.062 mm2、设某配合的孔径为027.0015+φ，轴径为016.0034.015--φ，试分别计算其极限尺寸、极限偏差、尺寸公差、极限间隙(或过盈)、平均间隙(或过盈)和配合公差，并画出尺寸公差带图与配合公差带图。
解：(1)极限尺寸：孔：D max =φ15.027 D min =φ15轴: d max =φ14.984 d min =φ14.966+ 0 -+0.087+0.02550(2)极限偏差：孔：ES=+0.027 EI=0轴：es= -0.016 ei= -0.034 (3)尺寸公差：孔：T D =|ES-EI|= |（+0.027）-0|=0.027 轴：T d = |es-ei|=|（-0.016）－（-0.034）|=0.018(4)极限间隙：X max = ES －ei=（+0.027）－（-0.034）=+0.061 X min = EI －es=0－（-0.016）=+0.016 平均间隙()0385.021min max +=+=X X X av(5)配合公差：T f = T D + T d =0.027+0.018=0.045 (6)尺寸公差带和配合公差带图，如图所示。
机械精度设计与检测题库
判断题1)为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。
2)只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。
3)间接测量就是使用它的公称尺寸。
4）测量中，测量器具的示值范围，应大于被测尺寸的公差。
5)加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。
6)实际尺寸就是真实的尺寸，简称真值。
7)量块按等使用时，量块的工件尺寸既包含制造误差，也包含检定量块的测量误差。
8)同一公差等级的孔和轴的标准公差数值一定相等。
9)某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。
10)零件的实际尺寸越接近其基本尺寸就越好。
11)公差是极限尺寸代数差的绝对值。
12)φ10f6、φ10f7和φ10f8的上偏差是相等的,只是它们的下偏差各不相同。
13）为了得到基轴制的配合，不一定要先加工轴，也可以先加工孔。
14)实际尺寸较大的孔与实际尺寸较小的轴相装配，就形成间隙配合。
15)若某配合的最大间隙为２０微米，配合公差为３０微米，则该配合一定是过渡配合。
16)某基孔制配合，孔的公差为２７微米，最大间隙为１３微米，则该配合一定是过渡配合。
17)尺寸公差大的一定比尺寸公差小的公差等级低。
18)孔φ50R6与轴φ50r6的基本偏差绝对值相等，符号相反。
19)偏差可为正、负或零值，而公差为正值。
20)各级a--h的轴与基准孔必定构成间隙配合。
21)因为公差等级不同，所以φ50H7与φ50H8的基本偏差值不相等。
22)数值为正的偏差称为上偏差，数值为负的偏差称为下偏差。
23)配合公差越大，则配合越松。
24)一般来讲，φ50 F6比φ50 p6难加工。
25)某尺寸的公差越大，则尺寸精度越低。
26) Φ30相当于Φ30.028。
27)某一配合，其配合公差等于孔与轴的尺寸公差之和。
28)最大实体尺寸是孔和轴的最大极限尺寸的总称。
29)公差值可以是正的或负的。
30)公差带相对于零线的位置，是用基本偏差来确定的。
大工21秋《机械精度设计与检测技术》在线作业1-学习资料-附答案
大工21秋《机械精度设计与检测技术》在线作业1试卷总分:100 得分:1001.下列不属于精度设计的基本方法的是（）。
【A.项】类比法【B.项】计算法【C.项】试验法【D.项】分析法【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:D2.以下属于互换性按应用场合分类的是（）。
【A.项】外互换【B.项】完全互换【C.项】几何参数互换【D.项】功能互换【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:A3.下列关于互换性的重要意义和作用说法错误的是（）。
【A.项】机器维修方便【B.项】生产成本显著提高【C.项】产品质量提高【D.项】缩短设计周期【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:B4.以特定单位表示线性尺寸值的数值称为（）。
【A.项】公称尺寸【B.项】实际要素【C.项】尺寸【D.项】极限尺寸【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:C5.下列不属于尺寸偏差的数值是（）。
【A.项】没有符号的绝对值【B.项】正值【C.项】负值【D.项】零【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:A6.以下表示最小实体尺寸的是（）。
【A.项】MMC【B.项】MMS【C.项】LMC【D.项】LMS【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:D7.当极限偏差均为正值，极端情况下是下极限偏差为零时，公差带（）。
【A.项】在零线的下方【B.项】在零线的上方【C.项】跨在零线上【D.项】其他选项均不正确【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:B8.当孔的公差带与轴的公差带相互交叠时，这种配合为（）。
【A.项】过盈配合【B.项】间隙配合【C.项】过渡配合【D.项】极限配合【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:C9.公差等级越高，（）。
【A.项】公差值越小，越易于加工【B.项】公差值越大，越易于加工【C.项】公差值越小，越难加工【D.项】公差值越大，越难加工【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:C10.公差等级的应用中，IT5一般用于（）。
机械精度设计与检测学习指导
第一篇机械精度设计与检测学习指导第一章绪论1.1 内容1.1.1 基本内容本章的学习目的：了解机械精度设计与检测课程的研究对象、内容、学习方法和特点。
掌握相关名词术语的定义、分类和概念，例如互换性、公差、检测和标准，以及相互之间的关系。
基本内容：机械产品的互换性、公差、检测、标准化、标准和优先数系的定义，适用范围及相关标准规定；检测的基本概念。
1.1.2 学习重点1. 机械精度设计的研究对象（1）互换性互换性是产品所具有的一种能力，国家标准GB/T 20000.1-2002《标准化工作指南第1部分：标准化和相关活动的通用词汇》给出互换性的定义是“广义地说，互换性是指一种产品、过程或服务代替另一种产品、过程或服务，能满足同样要求的能力。
”产品我们将之分成硬件产品和软件产品。
硬件产品是指看得见，摸得到的实物，机械产品即属于这一范畴。
软件产品是指过程或服务，属于思维、管理范畴，例如：商店、宾馆等的服务；软件程序；法律和法规等能够感知到，但用手接触不到。
机械产品的互换性具体是指“同一规格的零部件，按相同的技术要求制造，彼此能够相互替代使用，而且效果相同的性能”。
互换性的作用在制造、设计和使用与维修方面都具有很多优点和长处。
所以，互换性是机械产品现代化生产所遵循的加工原则。
互换性分为：完全互换性，即零部件在装配或更换时，不挑、不选、不修、不调既能达到的性能要求；不完全互换性，是指零部件按一定条件进行装配或更换，主要方法有分组装配法、调整装配法等。
（2）公差公差是指几何量的允许变动量。
机械零件的公差主要包括：尺寸公差、几何公差和表面粗糙度。
公差是机械精度设计的重要指标，是零件加工后产品是否合格的重要评价标准。
公差设计时，要全面考虑到产品的装配精度、加工工艺与定位、加工精度和检测方法等。
公差要求应正确地在图纸上表达。
公差是机械产品互换性的保证。
公差设计的原则是在满足产品的性能要求下，取大不取小，以获得最大的经济利益。
机械精度设计与检测基础模拟试题
方向是相同的。 7. ( )普通螺纹公差标准中，除了规定中径和顶径的公差之外，还规定
了螺距和牙侧角的公差。 8. ( ) 为了减少加工花键孔时所用刀具的规格数量，故矩形花键联结
采用基孔制。 9. ( ) 滚动轴承内圈是基准孔，所以其上偏差为正、下偏差为零。
大于 至
标 准 公 差 /μm
30 50
4
7
11
16
25
39
62 100
50 80
5
8
13
19
30
46
74 120
公称尺寸 /mm
基本偏差数值 上极限偏差es 所有标准公差等级
大于 至
c
d
e
f
g
30
50 -130 -80 -50 -25
-9
50
80 -140 -100 -60 -30 -10
17
公称尺寸
（利用下面标准公差表）(12分）
公称尺寸 （ｍｍ）
标准公差ＩＴ（μｍ）
７
８
９
１０
＞１８～３０
２１
３３
５２
８４
＞３０～５０
２５
３９
６２
１００
12
六、改错题 (5分） 改正下图中各项几何公差标注的错误（不得改变几何公差的特征项目）
― Φ0.015
Φd1 Φd2
CA C
CA D
Φ0.009
13
七、标注题 （12分） 用切削机床加工下图所示零件，试将下列 技术要求标注在图样上。
大于 至
标 准 公 差 /μm
30 50
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中南大学网络教育课程考试复习题及参考答案中南大学机械精度设计与检测复习资料一、填空题：1.按照零部件互换性的程度，互换性可分为 和 。
2.优先数系R10系列中＞1～10的区段中包含 个优先数。
3.滚动轴承分为 个公差等级，其中最高等级是 级、最低是 级。
4.某轴尺寸为Φ20 0 -0.1mm，遵守边界为 ，边界尺寸为 mm ，实际尺寸为Φ20mm 时，允许的形位误差为 mm 。
5.齿轮副的侧隙可以分为 和 。
6.φ30+0.021 0mm 的孔与φ30-0.007 -0.020mm 的轴配合，属于 制 配合。
7.测量误差按其特性可分为____________,____________和____________三类。
8.光滑极限量规的止规的基本尺寸等于______________。
9.基本尺寸相同的轴上有几处配合，当两端的配合要求紧固而中间的配合要求较松时，宜采用 制配合。
10.零部件具有互换性必须满足三个条件，即装配前 ，装配时 ，装配后 。
11.R5系列中10～100的优先数是10、 、 、 、 、100。
12.圆度的公差带形状是 ，圆柱度的公差带形状是 。
13.测量器具的分度值是指______ ____，千分尺的分度值是___________。
14.系统误差可用______ _________,________ __________等方法消除。
15.孔在图样上的标注为φ80Js8，已知IT8=45μm ，其基本偏差为 ，该孔的最大实体尺寸为mm ，最小实体尺寸为 mm 。
16.齿轮传动准确性的评定指标规有 、 、 、 。
17.作用在轴承套圈上的径向负荷可以分为 、 、 三类。
18.一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为 。
19.按GB10095-2001的规定，圆柱齿轮的精度等级分为 个等级，其中 级是制定标准的基础级。
20.在实际使用中，量块按级使用时，量块的尺寸为标称尺寸，忽略其_______________；按等使用时，量块的尺寸为实际尺寸，仅忽略了检定时的______________。
21.测量mm019.060-φ轴用工作量规止规的最小极限尺寸为____________mm ，通规的最大极限尺寸为____________mm 。
（已知量规制造公差T=6μm ，位置要素Z=9μm ）。
22.当被测要素的形位公差与尺寸公差按最大实体原则相关时，要求其作用尺寸不超出 ，其局部实际尺寸不超出 。
23.孔、轴具有允许的材料量为最多时的状态称为 ，它是指孔的 尺寸，轴的尺寸。
24.一个完整的测量过程应包括： ， ， ，和 。
二、判断题：1.公差等级的选用在保证使用要求的条件下，尽量选择较低的公差等级。
（ ）2.φ30JS6与φ50JS7的基本偏差是相等的。
（ ）3.∮30G6与∮50G7的基本偏差是相等的。
（ ）4.在装配图上标注滚动轴承内圈与轴颈的配合时，只标轴颈的公差代号。
（ ）5.图样标注φ200-0.021mm 的轴，加工得愈靠近基本尺寸就愈精确。
（ ） 6.R z 参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。
（ ） 7.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。
（ ） 8.被测要素采用最大实体要求时，被测要素必须遵守最大实体边界。
（ ） 9.表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。
（ ） 10.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。
( ) 11.螺纹的精度分为精密、中等、粗糙三个级别。
( ) 12.螺纹的公称直径是指螺纹的大径。
( ) 13.齿轮副的接触斑点是评定齿轮副载荷分布均匀性的综合指标。
( )14.在过渡配合中，孔的公差带都处于轴的公差带的下方。
( ) 15.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( ) 16.齿向误差ΔF β是评定齿轮传动平稳性的误差指标。
( ) 17.未注公差尺寸即对该尺寸无公差要求。
（ ） 18.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（ ） 19.光滑量规通规的基本尺寸等于工件的最大极限尺寸。
（ ） 20.规定位置要素Z 是为了保证塞规有一定使用寿命。
（ ） 21.一般来说，零件尺寸的公差等级越高，其基本偏差的绝对值越小。
（ ） 22.光滑极限量规的止规是控制工件的实际尺寸不超过最大实体尺寸。
（ ） 23.表面粗糙度z R 是轮廓最大高度的评定参数。
（ ） 24.几何偏心主要影响齿轮的切向误差。
（ ） 三、选择题：1.键槽中心平面对基准轴线的对称度公差值为0.06mm ，则允许该中心平面对基准轴线的最大 偏离量为（ ）mm 。
[ ]A.0.06B.0.12C.0.03D.0.24 2.评定传动平稳性的齿轮精度指标为（ ）A.a f ∆B.pb f ∆C.p F ∆D.F β∆ 3.公法线平均长度偏差用来评定齿轮的( )指标。
A.传递运动的准确性B.传动的平稳性C.载荷分布的均匀性D.齿侧间隙 4.加工φ50js6的轴和φ30H7的孔，应理解为( )。
A.前者加工困难B.两者加工难易相当C.后者加工困难D.视相配件的公差带而定 5.下列配合为间隙配合的是（ ）A.H7/k7B.H7/u6C.H7/g6D.H7/s66.已知0.0350.0450.023907()/6()H n φ+++，则907N φ的基本尺寸和极限偏差为（ ）。
A.0.0230.05890mm φ-- B.0.0100.04590mm φ-- C.0.0580.02590mm φ++ D.0.0450.01090mm φ++7.形位公差带形状是半径差为公差值t 的两圆柱面之间的区域有[ ]A.同轴度B.径向全跳动C.任意方向直线度D.任意方向垂直度8.某轴Φ10 0 -0.015mm ○E 则[ ]A.被测要素遵守MMC 边界。
B.被测要素遵守MMVC 边界。
C.当被测要素尺寸为Φ10mm 时，允许形状误差最大可达0．015mm 。
D.局部实际尺寸应大于等于最大实体尺寸。
9.以下各组配合中，配合性质相同的有[ ]A.φ30H7／f6和φ30F7／h6B.φ30P8／h7和φ30H8／p7C.φ30M8／h7和φ30H8／m7D.φ30H8／m8和φ30M8／h8 10.下列配合中，配合公差最小的是[ ]A.φ30H7／f6B.φ30H8／h7C.φ100H8／g7D.φ100H7／g611.平键联接的键宽公差带为h9，在采用一般联接，用于载荷不大的一般机械传动的固定联接时，其轴槽宽与毂槽宽的公差带分别为[ ]A.轴槽H9，毂槽D10B.轴槽N9，毂槽Js9；C.轴槽P9，毂槽P9；D.轴槽H7，毂槽E9。
12.下列测量值中精度最高的是[ ]A.真值为40mm ，测得值为40.05mmB.真值为40mm ，测得值为40.02mmC.真值为100mm ，测得值为100.03mmD.真值为100mm ，测得值为99.5mm 13.花键的分度误差，一般用（ ）公差来控制。
A.平行度B.位置度C.对称度D.同轴度。
14.下列测量中属于间接测量的有_____________A.用千分尺测外径B.用光学比较仪测外径C.用内径百分表测内径D.用游标卡尺测量两孔中心距 15.下列测量中属于间接测量的有_____________A.用千分尺测外径B.用光学比较仪测外径。
C.用内径百分表测内径D.用游标卡尺测量两孔中心距。
16.某滚动轴承配合，如图样上标注为Ф60r 6，则省略的是[ ]A.Ф60H7B.轴承内圈孔公差带代号C.轴承型号。
17.下列孔、轴配合中，不宜选用过渡配合的有[ ]A.既要求对中，又要拆卸方便。
B.高温下工作，零件变形大。
C.保证静止，传递载荷的可拆结合。
D.要求定心好，载荷由键传递。
18.在平面度误差值的各种评定方法中， 所得的评定结果是最小的。
A.三远点法B.最小包容区域法C.对角线法D.最小二乘法 19.径向全跳动公差带的形状与 的公差带形状相同。
A.位置度B.圆度C.圆柱度D.同轴度。
20.为了减少测量误差，应使测量过程尽量遵守：A.独立原则B.相关原则C.阿贝原则D.泰勒原则 21.某滚动轴承配合，如图样上标注为Ф60JS 6，则省略的是（ ）A.Ф60h5B.轴承孔公差带代号C.轴承型号D.轴承外径公差带代号 22.孔的体外作用尺寸是指（ ）A.该孔的最大实体尺寸B.该孔的最小实体尺寸C.在该孔给定长度上，与实际内表面体内相接的最小理想面直径或宽度D.在该孔给定长度上，与实际内表面体外相接的最大理想面直径或宽度 23.设某轴的尺寸为005.025-φ，其轴线直线度公差为φ0.05，则其最小实体实效尺寸LV d 为_________。
A.25.05mm B.24.95mm C.24.90mm D.24.80mm 24.检验）mm H 025.00(740+φ量规，其_________。
A.通规上偏差为+0.0055mm 。
B.通规下偏差为+0.0055mm 。
C.通规磨损极限为φ40mm 。
D.止规最大极限尺寸为φ40.0055mm 。
四、标注题：1.将下列技术要求标注在图上（1）圆锥面的圆度公差为0.01 mm ，圆锥素线直线度公差为0.02 mm 。
（2）圆锥轴线对φd 1和φd 2两圆柱面公共轴线的同轴度为0.05 mm 。
（3）端面Ⅰ对φd 1和φd 2两圆柱面公共轴线的端面圆跳动公差为0.03 mm 。
（4）φd 1和φd 2圆柱面的圆柱度公差分别为0.008 mm 和0.006 mm 。
（5）φd 1和φd 圆柱面的表面粗糙度R a 值不允许大于0．8μrn,其余表面R a 值不允许大于3.2μrn 。
2.试将下列技术要求标注在图上。
（1）2-φd 轴线对其公共轴线的同轴度公差为φ0.02mm 。
（2）φD 轴线对2-φd 公共轴线的垂直度公差为100 ：0.02 mm 。
（3）槽两侧面对φD 轴线的对称度公差为0．04 mm 。
3.将下列技术要求标注在图上（1）左端面的平面度公差为0.01 mm ，右端面对左端面的平行度公差为0.04 mm 。
（2）φ70H7孔的轴线对左端面的垂直度公差为0.02mm 。
（3）φ210h7轴线对φ70H7孔轴线的同轴度公差为φ0.03mm 。
（4）4-φ20H8孔的轴线对左端面（第一基准）和φ70H7孔轴线的位置度公差为φ0.15mm 。
4.将表面粗糙度符号标注在图上，要求（1）用任何方法加工圆柱面φd 3，R a 最大允许值为3.2μm 。
