天然气管道通球试压方案修订稿
长输天然气管道 分段、通球、清管、试压方案
西安—商州输气管道工程线路工程II标段整体通球、清管、试压方案编制：审核：批准：陕西化建西安—商州输气管道工程II标段2010年8月2日目录１１第一章：工程概况 3页第二章：编制依据 3页第三章：试压方案指导思想 3页第四章：施工组织 4页第五章：清管、试压施工方案 6页第六章：清管、试压安全保证措施 13页第七章：分段清管和试压计划 14页第八章：附件 15页西安—商州输气管道工程II标段整体通球、清管、试压方案一、工程概况:西安至商州输气管道工程II标段，由蓝田县蓝桥乡蓝桥西街4#阀室东侧桩号FS151至商州四合村末站FS621，线路总长约，管道规格φ273×材质L290，设计压力为。
整体为东南走向，因二标段管线沿线敷设情况较为复杂，管道经过地段地势起伏较大，管道先后翻越牧护关隧道山脉、黑龙口山、麻街岭山、构峪山、笔架山到达商州未站，全线路最高点在牧护关隧道山顶桩号FS288—FS289里程59+584高程为1326米；最低点位于陈塬街办新西村笔架山西侧山脚下桩号FS597 里程100+462高程为718米，最高点与最低点高差为608米，根据管道高程相差太大的实际情况，II标段管道清管、强度及严密性试验采用气压试验，根据现场实际施工进度情况西商线II标段共分四段进行通球、清管、试压。
二、编制依据1、中国市政工程华北设计研究总院《线路及穿越施工技术要求》、《设计说明书》、《西安—商州输气管道线路工程II标段平面图、纵面图》，本工程施工图设计说明；2、GB50369—2006《油气长输管道工程施工及验收规范》3、GB50424—2007《油气输送管道穿越工程施工规范》4、国家有关技术规范标准及有关法律性文件。
三、试压方案指导思想1、第一段：麻街镇中流村桩号FS520 里程89+051 —洪门河乡桩号FS435里程74+508,此段管道长度,本段地区等级FS520-FS508为二级地区,FS508-FS435为三级地区,试验时就高不就低按三级地区进行试验。
通球打压方案
第一章 编制依据1.1 本工程招标文件1.2 施工图纸资料1.3 施工现场测量资料1.4 施工中执行的技术标准及规范《城镇燃气输配工程施工及验收规范》 （CJJ33-2005）《油气长输管道工程施工及验收规范》 （GB50369—2006）1.5 国家及有关部门颁布的安全操作规程。
1.6《液体石油管道压力试验》GB/T 16805的有关规定。
第二章 工程概况2.1 工程概况本工程为西安市气化二期项目次高压燃气管道工程，本次清管、试压管段从开元路开始至红旗厂东门，该清管、试压管段总长1368m。
试验管道材质为L290，规格Φ426*9.5mm，设计压力为1.6Mpa，管道防腐为3PE加强级防腐管。
西安航空发动机有限公司锅炉房室外燃气管道试压段从红旗西路开始至红旗厂（锅炉房），947m。
该段试验管道材质为L290，规格Φ377*11.9mm，设计压力为1.6Mpa，管道防腐为3PE加强级防腐管。
该工程建设单位为西安秦华天然气有限公司。
2.2工期计划施工工期：2014年10月20日—2014年10月24日。
第三章 清管、试压方案3.1试压介质的选择依据本工程招标文件，本工程管道试压采用压缩空气。
3.2准备工作1. 成立清管试压队,由技术负责人编制施工方案，提出质量、进度、安全、文明施工等控制措施，并报监理和建设单位批准后方可实施，整理清管试压管段的管沟开挖及回填记录、焊接记录、探伤报告等以便随时查阅。
对现场施工人员进行安全技术交底。
2. 编制施工机械、设备需用量计划，提交公司，做好准备，做到进场后正常运转，根据施工进度计划，组织配备施工人员进场施工。
3. 将清管试压方案，试压用的管件、阀门及仪表等级证明和有关检验资料报监理审查。
4. 落实清管试压所用设备、人员、交通工具及必要的生活、安全保障设施。
5. 与防腐作业队进行工序交接,确保清管、试压管段内所有焊口防腐补口完成。
6. 管道清管和试压前,对试验段进行安全检查,弯头、弯管等全部连通并经质量检查合格且已埋设。
长输天然气管道分段、通球、清管、试压方案
西安一商州输气管道工程线路工程II标段整体通球、清管、试压方案制: 核: 准:陕西化建西安—商州输气管道工程II标段2010年8月2日第一章：工程概况第二章：编制依据第三章：试压方案指导思想第四章：施工组织第五章：清管、试压施工方案第六章：第七章：清管、试压安全保证措施分段清管和试压计划1314第八章：附件15 页西安—商州输气管道工程II 标段整体通球、清管、试压方案、工程概况:西安至商州输气管道工程II标段，由蓝田县蓝桥乡蓝桥西街4#阀室东侧桩号FS151至商州四合村末站FS621,线路总长约，管道规格© 273X材质L290,设计压力为。
整体为东南走向，因二标段管线沿线敷设情况较为复杂，管道经过地段地势起伏较大，管道先后翻越牧护关隧道山脉、黑龙口山、麻街岭山、构峪山、笔架山到达商州未站，全线路最高点在牧护关隧道山顶桩号FS288-FS289里程59+584高程为1326米；最低点位于陈塬街办新西村笔架山西侧山脚下桩号FS597 里程100+462高程为718米，最高点与最低点高差为608米，根据管道高程相差太大的实际情况，II 标段管道清管、强度及严密性试验采用气压试验，根据现场实际施工进度情况西商线II 标段共分四段进行通球、清管、试压。
、编制依据1、中国市政工程华北设计研究总院《线路及穿越施工技术要求》、《设计说明书》、《西安—商州输气管道线路工程II 标段平面图、纵面图》，本工程施工图设计说明；2、GB5036—2006《油气长输管道工程施工及验收规范》3、GB50424-2007《油气输送管道穿越工程施工规范》4、国家有关技术规范标准及有关法律性文件。
三、试压方案指导思想1、第一段：麻街镇中流村桩号FS520里程89+051 —洪门河乡桩号FS435里程74+508,此段管道长度，本段地区等级FS520-FS508为二级地区,FS508-FS435为三级地区，试验时就高不就低按三级地区进行试验。
天然气管道清管试压方案修正
兴化戴南镇至东台市天然气干线工程二标段清管试压方案编制：审核：批准：上海煤气第二管线工程有限公司2013年3月2日目录一、编制依据二、工程概况三、施工计划内容四、施工程序（1）清管试压的工作程序（2）管道清管准备（3）管道收发球筒制作，安装（4）管道清管（5）管道试压五、技术要求六、健康、安全和环境七、清扫试压所需机具设备材料八、险情预防流程九、施工组织和管理十、试压现场平面布置图及说明十一、试压注水量十二、注水时间一、编制依据：1.《油气长输管道工程施工及验收规范》GB50369-2006；2.《输气管道工程设计规范》GB50251-2003；3．兴化戴南镇至东台市天然气干线工程二标段施工图。
二、工程概况：1、本试压方案执行GB50369-2006《油气长输管道工程施工及验收规范》第14节“管道清管、测径及试压” 时，对管道的清扫、试压和排水的要求。
本工程起点时堰门站，终点泰东河东岸，地势较平坦。
总长为14.5km、管径为Ф323.9mm，管道壁厚分别为6.3mm，材质为L290MB，设计压力为4.0MPa。
2、管道焊接采用手工电弧焊全位置下向焊接方式，焊条采用E6010 φ3.2打底，E6010 φ4.0填充盖面。
3、管道防腐采用聚乙烯三层复合结构加强级、普通级防腐，弯头采用热缩带防腐，补口采用热缩套。
4、管道焊缝进行100% X射线照相，其中穿越段焊缝需增加100%超声波检查，射线检验标准达到SY/T4109-2005Ⅱ级合格、超声波检验标准达到SY/T4109-2005Ⅰ级合格。
目前管道安装已全部完毕，各焊口的无损探伤检测均已满足设计要求，隐蔽工程均已完毕，现已具备清管、试压条件。
三、施工计划内容兴化戴南镇至东台市天然气干线工程二标段的清管、试压工作，根据所经过的现场地形地貌情况，按一段进行通球清管、水压实验的工作。
四、施工程序1、清管试压的工作程序：2. 管道清管准备2.1正式清管试压之前，编制《清管试压方案》，并得到监理、业主的正式批复。
燃气管道通球试压方案

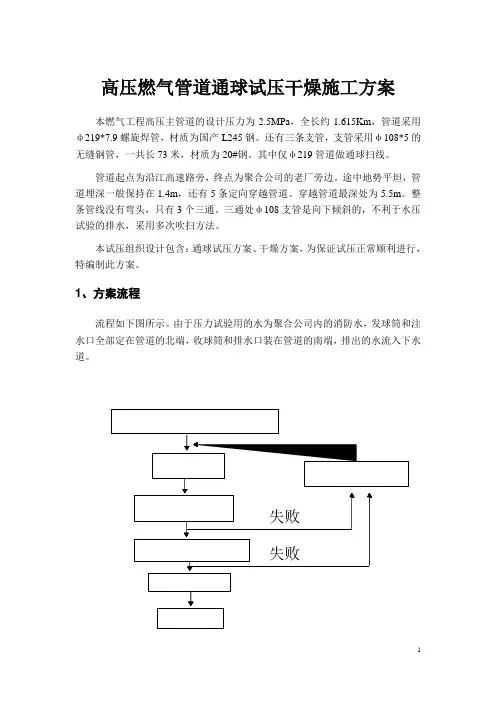

吹扫、试压、干燥流程2、通球试压应具备的条件4.1 该段管线应全部连通，探伤、防腐全部合格，经监理检查合格。
4.2 下沟管道回填工作应全部完成，且地面恢复达到规定要求。
4.3 清管（或试压）临时管线及设备连接完毕。
4.5为保证清管扫线试压作业的连续进行，在每个进水、排水、通球、收球作业区范围内，提前布置照明灯，以备夜间临时照明。
3、试压、清扫、干燥的技术措施3.1水压试验技术参数的确定管道试压用水取自华怡聚合公司内的消防水。
根据管径和管长，计算用水量V=133m3由于水量不多，排出水直接排到田地或下水道。
3.2清管器的选择采用聚氨脂皮碗清管器，在清管器后端安装电子发射仪，清管器在管内的过盈量为3~8%。
本工程中管道的内径为203mm，则清管器的外径在209~219mm 之间。
3.3工艺参数的计算通球扫线推球压力P j为0.05MPa——0.2 MPa[1]。
推球介质用压缩空气。
清管器运行工程工艺计算推球输气流量估算：Q=240F*Pj*VjQ——输气流量，（k）m3/d；F——管道内径横截面积，m2，此处F=πR2=3.14*10-6*（219-2*7.9）2/4=0.0367 m2Vj——清管器运行的平均速度，km/h，此处Vj=5 km/h。
[2]Pj——清管器后的平均压力，MPa。
此处Pj=0.07MPa[3]则Q为2.14m3/min用清管器排水时，用的压力要增大。
3.4管道干燥综合比较几种干燥方法，本工程选择真空干燥法。
真空干燥过程可分为三个阶段：➢第一阶段是初始抽气、降压阶段，用真空泵抽出大部分残留在管道中的水蒸气和空气，降低管内压力。
期间管内压力迅速降至管内温度下的饱和蒸汽压，大概为1.8kPa（设管道环境温度为18℃）。
当压力为10 kPa时，做“浸透”试验。
➢第二阶段是蒸发阶段，时间长。
随着管内压力达到饱和蒸汽压，残留在管道内壁上的水分开始大量蒸发。
真空泵继续工作，管内压力不断降低，同时水分不断蒸发以弥补压力损失。
长输天然气管道分段通球清管试压方案
西安—商州输气管道工程线路工程II标段整体通球、清管、试压方案编制：审核：批准：陕西化建西安—商州输气管道工程II标段2010年8月2日１目录第一章：工程概况3页第二章：编制依据3页第三章：试压方案指导思想3页第四章：施工组织4页第五章：清管、试压施工方案6页第六章：清管、试压安全保证措施13页第七章：分段清管和试压计划14页第八章：附件15页２西安—商州输气管道工程II标段整体通球、清管、试压方案一、工程概况:西安至商州输气管道工程II标段，由蓝田县蓝桥乡蓝桥西街4#阀室东侧桩号FS151至商州四合村末站FS621，线路总长约62.8km，管道规格φ273×5.6(6.5)材质L290，设计压力为4.0MPa。
整体为东南走向，因二标段管线沿线敷设情况较为复杂，管道经过地段地势起伏较大，管道先后翻越牧护关隧道山脉、黑龙口山、麻街岭山、构峪山、笔架山到达商州未站，全线路最高点在牧护关隧道山顶桩号FS288—FS289里程59+584高程为1326米；最低点位于陈塬街办新西村笔架山西侧山脚下桩号FS597 里程100+462高程为718米，最高点与最低点高差为608米，根据管道高程相差太大的实际情况，II标段管道清管、强度及严密性试验采用气压试验，根据现场实际施工进度情况西商线II标段共分四段进行通球、清管、试压。
二、编制依据1、中国市政工程华北设计研究总院《线路及穿越施工技术要求》、《设计说明书》、《西安—商州输气管道线路工程II标段平面图、纵面图》，本工程施工图设计说明；2、GB50369—2006《油气长输管道工程施工及验收规范》3、GB50424—2007《油气输送管道穿越工程施工规范》4、国家有关技术规范标准及有关法律性文件。
三、试压方案指导思想1、第一段：麻街镇中流村桩号FS520 里程89+051 —洪门河乡桩号FS435里程74+508,此段管道长度14.6km,本段地区等级FS520-FS508为二级地区,FS508-FS435为三级地区,试验时就高不就低按三级地区进行试验。
通球试压方案
《重庆云丰-东阳输气管道工程》B标段219.1×6（10）管线通球试压方案编制：审核：技术负责人：.四川华建石油天然气工程有限公司2009年12月21日试压方案一、工程概况1、编制依据《重庆云丰—东阳输气管道工程》施工图，项目号：SCKH6-DD09026;《城镇燃气输配工程施工及验收规范》CJJ33-20052、工程概况《重庆云丰—东阳输气管道工程（工艺施工）》B段（B26-C38）：线路实长5.47km，其中C1——C38号桩采用Ф219.1×10mm，实际长度为1.57km，B2——-B72号桩采用Ф219.1×6mm，实际长度为3.9km，材质均为L245MB无缝钢管，设计压力1.6MPa。
二、试压施工组织与管理：2.1组织机构为充分保证本次管线试压施工质量、工期、和其他承诺的全面顺利完成，特别成立了试压指挥领导小组，组织人员情况如下：组长：谭代勇全面负责《重庆云丰——东阳输气管道工程》B段输气管道试压的现场组织协调及指挥工作。
副组长：刘卫平全面负责《重庆云丰——东阳输气管道工程》B段输气管道试压的技术处理工作及资料整理。
成员：杨波具体负责《重庆云丰——东阳输气管道工程》B段输气管道试压人员组织、工作安排、试压设备和材料的准备、试压现场安全管理及措施的落实。
成员：唐欣李强具体发负责《重庆云丰——东阳输气管道工程》B段输气管道试压的实施工作。
试压指挥组人员因该工程试压施工需要焊接DN50引气管，所以台班人员配备必须工种齐全，人数充足、整体素质高，以充分保证施工质量和安全，台班人员配备如下表：试压台班人员配备表三、试压作业工期计划：3.1 试压准备工作：2009年12月20日至2009年12月21日3.2 2009年12月22日上午8点——2009年12月22日上午10：30进行通球吹扫。
3.3 2009年12月22日11点，割除收发球装置并加装盲板后，开始打压，2009年12月22日21点左右开始试压。
通球、试压方案
桓台-邹平天然气管道复线工程通球、试压方案编制：审核：审批：中建一局集团安装工程有限公司管道工程项目部二0一一年六月十日通球、试压方案一、施工组织设计编制依据1.招标文件提供的资料；2.施工现场踏勘资料；3.定额文件；4.国家现行的法令、法规，地区颁发的安全、消防、环保、文物等管理规定；5.GB50369-2006油气长输管道工程施工及验收规范6.GB50242-2007油气输送管道穿越工程施工规范7.GB/T16805-2009液体石油管道压力试验7.公司现有资源及以往类似工程施工经验。
二、工程概况2.1 工程名称：桓台—邹平天然气管道复线工程2.2建设规模：该管线总长度约24.9km，管道设计压力为4.0Mpa，管径为Φ323.9×6.3。
管材为L290MB，一般线路用管采用螺旋缝埋弧焊（SSAW），弯头、弯管及放大图穿越位置采用直缝埋弧焊（LSAW）钢管。
一般线路选用管材规格为Φ323.9×6.3（SSAW），放大图穿越位置管道规格选用Φ323.9×6.3（LSAW）。
冷弯弯管（R=40D）及热煨弯头（R=6D）选用管材规格为Φ323.9×6.3（LSAW）。
2.3建设地点：淄博桓台、滨州邹平2.4工程特点：施工作业带主要在农用耕地，有河流等。
2.5计划工期：工期历时90天2.6社会依托及自然条件2.6.1自然条件位于华北平原东部、山东省中部，地处暖温带，属湿润的温带季风气候，四季分明，雨热同期，景色优美，气候宜人。
年平均气温13.9℃，年平均降水量678.3毫米。
最热月份为七月，平均气温为26℃，最冷月份为一月，平均温度为-2℃。
2.6.2地形、地貌、地质本项目管线所经区域为平原地貌，地势平坦。
2.7沿线交通条件沿线交通条件整体较好，本管道工程沿线交通条件整体较好，公路纵横交错。
主要公路有月河五路、月河六路、北外环路等。
道路总体可利用率较高，有利于管材的运输及施工机具设备的进出场。
天然气管道通球试压方案
六环路天然气工程京包联络线通球试压方案北京城建道桥建设集团有限公司六环路天然气工程京包联络线项目经理部2014年9月3日目录一、编制依据 (4)二、工程概况 (5)三、主要施工方案 (6)四、具体施工方案 (6)4.1清管施工 (6)4.2设备要求 (7)4.3清管示意案图 (8)4.4设备施工场地 (8)4.5清管施工步骤 (8)4.6清管技术要求 (9)五、试压 (10)5.1施工准备 (10)5.2 试压流程 (10)5.3施工前准备 (10)5.4管道试压 (11)5.5试压质量管理措施 (12)5.6试压安全 (13)5.7管道吹扫 (13)5.8管道试压 (14)六、基本设备、机具及材料表 (14)七、项目组织机构 (15)7.1 项目部组织机构图 (15)7.2 项目部分项职责 (15)八、紧急情况的处理措施、应急预案以及风险控制 (16)8.1 应急组织机构 (16)8.2 警急情况应急预案 (17)九、交工资料整理 (21)十、附图 (22)一、编制依据1.1.1《迎宾路次高压A调压站联络线》工程设计施工图纸；1.1.2施工现场的实地考察信息资料；1.1.3 主要规范及标准施工采用的主要规范、标准一览表二、工程概况北京市怀柔区迎宾路次高压A调压站联络线工程，设计压力为中压A（0.4MPa）,管道材质为Q235B，管线全长约 3561米,管径为D406.4*8.0。
管线起点在迎宾路次高压A调压站，末端在凤翔路大地怀东供气站，敷设在现状怀耿路。
该工程由北京燃气怀柔有限公司投资建设，施工方由北京市宣武华厦市政工程有限责任公司项目部负责，通球吹扫及气压试验及北京德瑞通达管道清扫有限公司实施。
整段天然气管道进行清管试压。
根据设计及施工规范的要求，首先对该管道进行通球清扫、气压强度试验及严密性试验。
三、主要施工方案为了高标准、高质量按期完成该项工程的清管、试压的施工，根据本工程管道沿线情况决定整体进行通球、试压。
天然气管道试压方案
天然气管道试压方案1. 引言天然气作为一种清洁、高效的能源，在工业、居民以及交通领域广泛应用。
为确保天然气管道系统的安全性和可靠性，管道的试压是必不可少的一项工作。
本文将详细介绍天然气管道试压方案，包括试压步骤、试压压力要求以及安全预防措施等。
2. 试压步骤试压天然气管道需要按照一定的步骤进行，以确保试压工作的有效进行。
2.1 准备工作在试压之前，需要做好以下准备工作： - 检查管道系统的完整性，确保无任何泄漏点； - 准备试压设备，包括试压泵、压力表等； - 确保试压设备的正常工作状态。
2.2 设置试压段根据具体情况，将天然气管道分为若干试压段，每个试压段应包括一个管道连接的起点和终点。
试压段的设置有助于定位和检测管道中的泄漏点。
2.3 密封试压段在每个试压段的起点和终点处，使用专用的密封器件对管道进行密封，确保压力不会泄漏。
2.4 注入试压介质使用试压设备将试压介质（一般为氮气）注入试压段中，逐步增加压力，直到达到设计试压压力。
2.5 保持压力当试压达到设计试压压力后，关闭试压设备，并使用安全阀等装置进行压力保持。
保持一段时间后，检查压力表，确保压力无异常波动。
2.6 泄压在试压结束后，需要将试压介质泄放至安全区域，并逐步减少压力，直到压力下降至零。
3. 试压压力要求天然气管道的试压压力要求是根据具体管道的设计要求及标准来确定的。
常见的试压压力要求有以下几种：•气密性试压：将管道试压至一定压力，保持一段时间，并通过泄漏检测验证泄漏情况；•强度试压：将管道试压至一定压力，保持一段时间，在不发生爆破等事故的情况下验证管道的强度；•爆破试压：将管道试压至最大承压力，测试管道在最高压力下是否能够安全运行。
需要注意的是，试压压力要求应根据管道的设计、安装及使用情况进行合理设置，不能过高或过低。
4. 安全预防措施试压过程中，应采取一系列安全预防措施，以保障工作人员的安全。
•确保试压设备及相关工具的正常工作状态，并由专业人员进行操作；•在试压过程中严禁站在管道附近，以防试压过程中发生事故导致伤害；•根据管道的设计要求及试压压力，选择适当的试压介质，并做好相应的泄漏预防工作；•在试压过程中，及时观察压力表的变化，确保试压过程的安全；•如果发现异常情况，应立即停止试压并采取相应的措施。
天然气管道清管试压方案修正
兴化戴南镇至东台市天然气干线工程二标段清管试压方案编制：审核：批准：上海煤气第二管线工程有限公司2013年3月2日目录一、编制依据二、工程概况三、施工计划内容四、施工程序（1）清管试压的工作程序（2）管道清管准备（3）管道收发球筒制作，安装（4）管道清管（5）管道试压五、技术要求六、健康、安全和环境七、清扫试压所需机具设备材料八、险情预防流程九、施工组织和管理十、试压现场平面布置图及说明十一、试压注水量十二、注水时间一、编制依据：1.《油气长输管道工程施工及验收规范》GB50369-2006；2.《输气管道工程设计规范》GB50251-2003；3．兴化戴南镇至东台市天然气干线工程二标段施工图。
二、工程概况：1、本试压方案执行GB50369-2006《油气长输管道工程施工及验收规范》第14节“管道清管、测径及试压” 时，对管道的清扫、试压和排水的要求。
本工程起点时堰门站，终点泰东河东岸，地势较平坦。
总长为14.5km、管径为Ф323.9mm，管道壁厚分别为6.3mm，材质为L290MB，设计压力为4.0MPa。
2、管道焊接采用手工电弧焊全位置下向焊接方式，焊条采用E6010 φ3.2打底，E6010 φ4.0填充盖面。
3、管道防腐采用聚乙烯三层复合结构加强级、普通级防腐，弯头采用热缩带防腐，补口采用热缩套。
4、管道焊缝进行100% X射线照相，其中穿越段焊缝需增加100%超声波检查，射线检验标准达到SY/T4109-2005Ⅱ级合格、超声波检验标准达到SY/T4109-2005Ⅰ级合格。
目前管道安装已全部完毕，各焊口的无损探伤检测均已满足设计要求，隐蔽工程均已完毕，现已具备清管、试压条件。
三、施工计划内容兴化戴南镇至东台市天然气干线工程二标段的清管、试压工作，根据所经过的现场地形地貌情况，按一段进行通球清管、水压实验的工作。
四、施工程序1、清管试压的工作程序：2. 管道清管准备2.1正式清管试压之前，编制《清管试压方案》，并得到监理、业主的正式批复。
天然气管道通球试压方案
六环路天然气工程京包联络线通球试压方案北京城建道桥建设集团有限公司六环路天然气工程京包联络线项目经理部2014年9月3日目录一、编制依据 (4)二、工程概况 (5)三、主要施工方案 (6)四、具体施工方案 (6)4.1清管施工 (6)4.2设备要求 (7)4.3清管示意案图 (8)4.4设备施工场地 (8)4.5清管施工步骤 (8)4.6清管技术要求 (9)五、试压 (10)5.1施工准备 (10)5.2 试压流程 (10)5.3施工前准备 (10)5.4管道试压 (11)5.5试压质量管理措施 (12)5.6试压安全 (13)5.7管道吹扫 (13)5.8管道试压 (14)六、基本设备、机具及材料表 (14)七、项目组织机构 (15)7.1 项目部组织机构图 (15)7.2 项目部分项职责 (15)八、紧急情况的处理措施、应急预案以及风险控制 (16)8.1 应急组织机构 (16)8.2 警急情况应急预案 (17)九、交工资料整理 (21)十、附图 (22)一、编制依据1.1.1《迎宾路次高压A调压站联络线》工程设计施工图纸；1.1.2施工现场的实地考察信息资料；1.1.3 主要规范及标准施工采用的主要规范、标准一览表二、工程概况北京市怀柔区迎宾路次高压A调压站联络线工程，设计压力为中压A（0.4MPa）,管道材质为Q235B，管线全长约 3561米,管径为D406.4*8.0。
管线起点在迎宾路次高压A调压站，末端在凤翔路大地怀东供气站，敷设在现状怀耿路。
该工程由北京燃气怀柔有限公司投资建设，施工方由北京市宣武华厦市政工程有限责任公司项目部负责，通球吹扫及气压试验及北京德瑞通达管道清扫有限公司实施。
整段天然气管道进行清管试压。
根据设计及施工规范的要求，首先对该管道进行通球清扫、气压强度试验及严密性试验。
三、主要施工方案为了高标准、高质量按期完成该项工程的清管、试压的施工，根据本工程管道沿线情况决定整体进行通球、试压。
燃气管道通球试压方案
2、通球试压应具备得条件4、1该段管线应全部连通,探伤、防腐全部合格，经监理检查合格.4、2 下沟管道回填工作应全部完成，且地面恢复达到规定要求。
4、3 清管（或试压)临时管线及设备连接完毕.４、5为保证清管扫线试压作业得连续进行，在每个进水、排水、通球、收球作业区范围内,提前布置照明灯，以备夜间临时照明。
3、试压、清扫、干燥得技术措施3、1水压试验技术参数得确定管道试压用水取自华怡聚合公司内得消防水.根据管径与管长,计算用水量V=１33m３由于水量不多，排出水直接排到田地或下水道。
３、2清管器得选择采用聚氨脂皮碗清管器，在清管器后端安装电子发射仪，清管器在管内得过盈量为３～8%。
本工程中管道得内径为203mm,则清管器得外径在209~2１9mm 之间。
3、３工艺参数得计算通球扫线推球压力P j为0、05MＰa——0、2 MPa［1]。
推球介质用压缩空气。
清管器运行工程工艺计算推球输气流量估算：Q=2４０F*Ｐj＊VjQ——输气流量，(k）ｍ3／ｄ；F——管道内径横截面积,m2,此处Ｆ=πR2=3、14＊１0-６＊(2１９—２＊7、9）2/４＝0、０367 m2Ｖj--清管器运行得平均速度,ｋm/h,此处Vj=5 km/h.［2]Pj--清管器后得平均压力,MPa。
此处Pj=0、07ＭPa[3]则Q为2、１4ｍ3／min用清管器排水时,用得压力要增大。
3、4管道干燥综合比较几种干燥方法，本工程选择真空干燥法。
真空干燥过程可分为三个阶段:➢第一阶段就是初始抽气、降压阶段，用真空泵抽出大部分残留在管道中得水蒸气与空气，降低管内压力.期间管内压力迅速降至管内温度下得饱与蒸汽压,大概为1、8kPa(设管道环境温度为18℃)。
当压力为1０kＰa时，做“浸透"试验.➢第二阶段就是蒸发阶段，时间长。
随着管内压力达到饱与蒸汽压，残留在管道内壁上得水分开始大量蒸发。
真空泵继续工作,管内压力不断降低,同时水分不断蒸发以弥补压力损失。
长输天然气管道分段通球清管试压方案
长输天然气管道分段通球清管试压方案西安—商州输气管道工程线路工程II标段整体通球、清管、试压方案编制：审核：批准：陕西化建西安—商州输气管道工程II标段2010年8月2日１目录第一章：工程概况3页第二章：编制依据3页第三章：试压方案指导思想3页第四章：施工组织4页第五章：清管、试压施工方案6页第六章：清管、试压安全保证措施13页第七章：分段清管和试压计划14页第八章：附件15页２西安—商州输气管道工程II标段整体通球、清管、试压方案一、工程概况:西安至商州输气管道工程II标段，由蓝田县蓝桥乡蓝桥西街4#阀室东侧桩号FS151至商州四合村末站FS621，线路总长约62.8km，管道规格φ273×5.6(6.5)材质L290，设计压力为4.0MPa。
整体为东南走向，因二标段管线沿线敷设情况较为复杂，管道经过地段地势起伏较大，管道先后翻越牧护关隧道山脉、黑龙口山、麻街岭山、构峪山、笔架山到达商州未站，全线路最高点在牧护关隧道山顶桩号FS288—FS289里程59+584高程为1326米；最低点位于陈塬街办新西村笔架山西侧山脚下桩号FS597 里程100+462高程为718米，最高点与最低点高差为608米，根据管道高程相差太大的实际情况，II标段管道清管、强度及严密性试验采用气压试验，根据现场实际施工进度情况西商线II标段共分四段进行通球、清管、试压。
二、编制依据1、中国市政工程华北设计研究总院《线路及穿越施工技术要求》、《设计说明书》、《西安—商州输气管道线路工程II标段平面图、纵面图》，本工程施工图设计说明；2、GB50369—2006《油气长输管道工程施工及验收规范》3、GB50424—2007《油气输送管道穿越工程施工规范》4、国家有关技术规范标准及有关法律性文件。
三、试压方案指导思想1、第一段：麻街镇中流村桩号FS520 里程89+051 —洪门河乡桩号FS435里程74+508,此段管道长度14.6km,本段地区等级FS520-FS508为二级地区,FS508-FS435为三级地区,试验时就高不就低按三级地区进行试验。
天然气管道试压方案[详细]
![天然气管道试压方案[详细]](https://img.taocdn.com/s3/m/1a2f226cd15abe23492f4d61.png)
煤气管道工程压力试验方案年月日一、工程概况本工程为天然气管道安装工程,设计工作压力为1.0MPa,试验压力按规范为1、5p.由于管道工程量较大,管道工程施工质量要求较高,天然气管道已运行两年,而各个进户未设进户检查井,这给管道的水压试验带来很大困难.为保证水压试验顺利进行,特编制本水压试验方案.以确保本工程管道水压试验质量满足要求并达到合格标准.二、水压试验程序流程图三、水压试验指挥小组我项目部针对工程管道压力试压组建了压力试验指挥小组,以技术负责人王红为组长率领一批有丰富的施工经验的技术人员承担本次压力试压任务.四、前期准备1、压力试验用的压力表经过校验合格并在有效期内.压力表的精度为1.5级,量程为0—2.5Mpa,表盘直径为150mm,最小刻度为每格读数0.01Mpa.在试压中使用2块压力表,打压前端及末端(排气端)各一块,在其实验水泵前后各安装压力表一块.2、电动试压泵的阀门开关灵活,其工作压力满足试验压力的要求.3、加压泵、压力表安装在试验管段末端端部及管道首端端部的管段与轴线垂直的管段上.各分支管段盲板有足够的强度,试压过程中盲板不会变形.4、试压用的水源和电源已准备齐全,试验介质采用压缩空气,清洁无污、还应符合国家GB242的标准、黑龙江省地方标准五、管线试压1、根据管道进口的位置和气源的方便距离,设置压力试验泵,接通管道.安装好压力表,监视系统的压力.检查全系统的管道阀门关闭、和盲板焊接状况,观察其是否满足系统试压的要求.用压力试验泵向管线内注气,在管道末端最高点打开放气阀.试压泵开始进行升压.气压升至0、4MPa时,停泵检查,压力不降,无泄漏后,再升至工作压力.压力试验前应多次进行初步升压试验方可将管道内的气体排尽.当确定管道内的气体排尽后,才能进行严密性压力试验.出现下列情况表明管道内的气体未排干净.应继续排气A、升压时压力表不稳.B、升压时,压力表指针摆动幅度很大且读数不稳定.C、当升压至80%时,停止升压,打开放气阀门,水压试验时,严禁对管身、接口进行敲打或修补缺陷,遇有缺陷时,应作出标记.卸压后才能修补.2、管线压力试验根据管材的工作压力制定对相应压力试验方法；试验方法:1、天然气管:道设计工作压力值1.0Mpa,管道试验压力值1.5MPa .整体管线压力试验按以下程序进行:并做好试压记录.压力试验先升至试验压力的30%(0.45Mpa)稳压15min.稳压期间对管道进行检查,无异常现象,压力不降,继续升压至试验压力的60%(0.9Mpa)稳压15min后,无问题继续升压至工作压力1.0MPa稳压15min稳压期间对管道进行检查.压力不降,无泄漏,无异常现象,继续升压至试验压力1.2Mpa,停泵检查,压力表不降,管道无渗漏,稳定30min后将压力升至强度试验压力1.5Mpa,经检查1小时内压力降小于0.02MPa,本次压力试验符合国家,地方标准要求,评定为合格.2、热网管道:由于热网管道已经投入使用达到两年,室内均已连接,进户阀门很难关严,这样进行室外压力试验时必将同室内供热系统同时打压.鉴于室内各阀门渗水,室内供热系统采暖散热器、阀门等设备压力承受能力较低,热网管道设计工作压力为0、58MPa、热网管道压力试验暂定试验压力为0.8MPa.试验方法同空调管道.3、强度试验合格后,按要求拆除盲板,将试压管段的放空阀打开进行放空,管道内压力降为常压时,开启阀门,将试验介质放净.4、管道试压过程中请甲方、监理到现场进行监督试验,合格后填写试压记录并请各方签字确认.。
