半桥电路的工作原理及注意问题

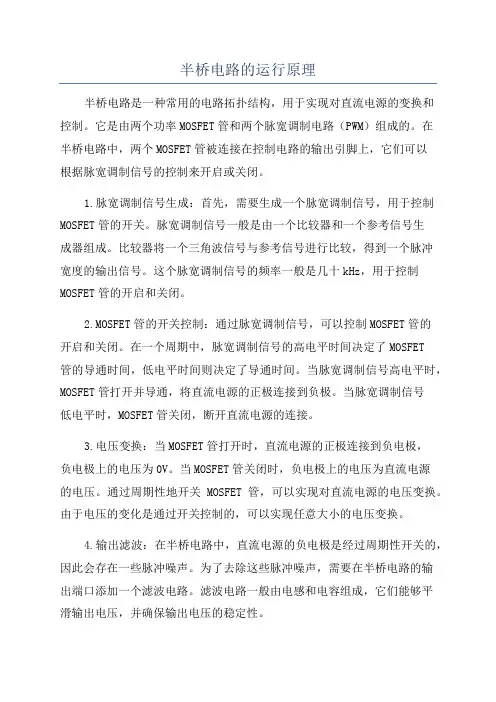

半桥电路的运行原理
半桥电路的运行原理半桥电路是一种常用的电路拓扑结构，用于实现对直流电源的变换和控制。
它是由两个功率MOSFET管和两个脉宽调制电路（PWM）组成的。
在半桥电路中，两个MOSFET管被连接在控制电路的输出引脚上，它们可以根据脉宽调制信号的控制来开启或关闭。
1.脉宽调制信号生成：首先，需要生成一个脉宽调制信号，用于控制MOSFET管的开关。
脉宽调制信号一般是由一个比较器和一个参考信号生成器组成。
比较器将一个三角波信号与参考信号进行比较，得到一个脉冲宽度的输出信号。
这个脉宽调制信号的频率一般是几十kHz，用于控制MOSFET管的开启和关闭。
2.MOSFET管的开关控制：通过脉宽调制信号，可以控制MOSFET管的开启和关闭。
在一个周期中，脉宽调制信号的高电平时间决定了MOSFET管的导通时间，低电平时间则决定了导通时间。
当脉宽调制信号高电平时，MOSFET管打开并导通，将直流电源的正极连接到负极。
当脉宽调制信号低电平时，MOSFET管关闭，断开直流电源的连接。
3.电压变换：当MOSFET管打开时，直流电源的正极连接到负电极，负电极上的电压为0V。
当MOSFET管关闭时，负电极上的电压为直流电源的电压。
通过周期性地开关MOSFET管，可以实现对直流电源的电压变换。
由于电压的变化是通过开关控制的，可以实现任意大小的电压变换。
4.输出滤波：在半桥电路中，直流电源的负电极是经过周期性开关的，因此会存在一些脉冲噪声。
为了去除这些脉冲噪声，需要在半桥电路的输出端口添加一个滤波电路。
滤波电路一般由电感和电容组成，它们能够平滑输出电压，并确保输出电压的稳定性。
总结起来，半桥电路通过脉宽调制信号来控制MOSFET管的开启和关闭，从而实现对直流电源的电压变换。
它的运行原理简单明了，结构简单，因此在实际应用中被广泛使用。
半桥逆变电路工作原理
半桥逆变电路工作原理
半桥逆变电路是一种常见的电力电子变换器，通常用于将直流电源转换为交流电源。
其工作原理如下：
首先，半桥逆变电路由两个功率开关器件组成，通常是晶体管或者功率MOSFET。
这两个开关器件分别被连接到一个共同的直流电源上，形成一个半桥结构。
当其中一个开关器件导通时，另一个则截止，反之亦然。
这种交替导通的方式可以使得电压在输出端产生一个交流电压。
在工作时，当上面的开关器件导通时，直流电源的正极连接到负载，负极连接到地。
这时，负载上就会出现一个正向的电压。
而当下面的开关器件导通时，直流电源的正负极连接会发生变化，负载上就会出现一个反向的电压。
通过这种方式，半桥逆变电路能够产生一个交流电压。
此外，半桥逆变电路通常还配备有一个控制电路，用来控制开关器件的导通和截止。
这个控制电路可以根据需要来调整开关器件的导通时间，从而控制输出交流电压的幅值和频率。
总的来说，半桥逆变电路通过控制开关器件的导通和截止，以及配备的控制电路，实现了将直流电源转换为可控的交流电源的功能。
这种电路在许多应用中都具有重要的作用，比如在电力变换、电机驱动和太阳能逆变器等领域都有广泛的应用。
半桥电路的工作原理及应用
e
r s
一、半桥电路概念的引入及其工作原理
o
n
半桥电路的基本拓扑：
C
o
n
f
i
d
e
n
t
i
a
l
电容器C1和C2与开关管Q1、Q2组成桥,桥的对角线接变压器 T1的原边绕组,故称半桥变换器。如果此时C1=C2,那么当某一开关 管导通时,绕组上的电压只有电源电压的一半。
Excellent handout template
以是光电隔离器、变压器或磁放大器等；
6、过压保护：通常是封闭变换器的开关脉冲以
进行过压保护；
Excellent handout template
1E
2m
Special lecture notes
e
r s
二、半桥电路中应该注意的几点问题
o
n
C o
7、电流限制：电流限制安装在输入或输
n f
出回路上,在发生短路时候起作用；
e
r s
二、半桥电路中应该注意的几点问题
o
n
直通问题：
C
o
n
所谓直通,就是Q1、Q2在某一时刻同时导通的现象,
f i
此时会构成短路。
d e
解决措施：
n t
A、可以对驱动脉冲宽度的最大值加以限制,使导通角
i
度不会产生直通。
a
l
B、还可以从拓扑上解决问题,才用交叉耦合封闭电路
,使一管子导通时,另一管子驱动在封闭状态,直到前
半桥电路的驱动问题：
o n
1、原边线圈过负载限制：要给原边的功率管提
f
供独立的电流限制；
i d
2、软启动：启动时,要限制脉宽,使得脉宽在启动
半桥电路的工作原理及注意问题
用。
半桥电路由两个功率开关器件组成，它们以图腾柱的形本篇文章将为大家介绍半桥电路的工作原理，以及半桥电的理解半桥电路。
先来了解一下半桥电路的基本拓扑：半桥电路的基本拓扑电路图接变压器 T1 的原边绕组，故称半桥变换器。
如果此时电容器 C1 和 C2 与开关管 Q1、Q2 组成桥，桥的对角线路之中应该注意的一些问题，希翼能够匡助电源新手们更快式连接在一起，并进行输出，提供方波信号。
在 PWM 和电子镇流器之中，半桥电路发挥着重要的作半桥电路的工作原理及注意问题C1=C2 ，那末当某一开关管导通时，绕组上的电压惟独电源电压的一半。
半桥电路概念的引入及其工作原理电路的工作过程大致如下：参照半桥电路的基本拓扑电路图，其中 Q1 开通， Q2 关断，此时变压器两端所加的电压为母线电压的一半，同时能量由原边向副边传递。
Q1 关断， Q2 关断，此时变压器副边两个绕组由于整流二极管两个管子同时续流而处于短路状态，原边绕组也相当于短路状态。
Q1 关断， Q2 开通。
此时变压器两端所加的电压也基本上是母线电压的一半，同时能量由原边向副边传递。
副边两个二极管完成换流。
半桥电路中应该注意的几点问题偏磁问题原因：由于两个电容连接点 A 的电位是随 Q1、 Q2 导通情况而浮动的，所以能够自动的平衡每一个晶体管开关的伏秒值，当浮动不满足要求时，假设 Q1、Q2 具有不同的开关特性，即在相同的基极脉冲宽度 t=t1 下， Q1 关断较慢， Q2 关断较快，则对 B 点的电压就会有影响，就会有有灰色面积中 A1、A2 的不平衡伏秒值，原因就是 Q1 关断延迟。
如果要这种不平衡的波形驱动变压器，将会发生偏磁现象，导致铁心饱和并产生过大的晶体管集电极电流，从而降低了变换器的效率，使晶体管失控，甚至烧毁。
在变压器原边串联一个电容的工作波形图解决办法：在变压器原边线圈中加一个串联电容 C3 ，则与不平衡的伏秒值成正比的直流偏压将被次电容滤掉，这样在晶体管导通期间，就会平衡电压的伏秒值，达到消除偏磁的目的。
半桥电路原理
半桥电路原理半桥电路是一种常见的电源逆变电路，通过它可以将直流电源转换为交流电源，常用于各种电力电子设备中。
本文将介绍半桥电路的原理及其工作过程，希望能够帮助读者更好地理解和应用半桥电路。
首先，让我们来了解一下半桥电路的基本结构。
半桥电路由两个功率开关管和两个反并联的二极管组成。
其中，功率开关管一般采用场效应管或者晶闸管，而二极管则用于反向导通，以保护功率开关管。
在实际应用中，半桥电路通常与控制电路相结合，通过控制功率开关管的导通和关断来实现对输出电压的调节。
半桥电路的工作原理是利用功率开关管的导通和关断来控制电源的输出。
当功率开关管1导通时，电源的正极连接到负载，负载得到正向电压；同时，功率开关管2关断，负载与电源的负极相连。
反之，当功率开关管2导通时，电源的正极连接到负载，负载得到正向电压，功率开关管1关断，负载与电源的负极相连。
通过不断地交替导通和关断，半桥电路可以实现对负载的电压输出。
在实际应用中，半桥电路可以通过PWM（脉冲宽度调制）技术来实现对输出电压的精确控制。
PWM技术是通过改变开关管的导通时间来调节输出电压的大小，从而实现对负载的精确控制。
通过合理设计PWM控制电路，可以实现对输出电压的精确调节，从而满足不同负载的需求。
除了在电源逆变器中的应用，半桥电路还广泛应用于各种电力电子设备中，如电机驱动器、UPS（不间断电源系统）等。
在这些应用中，半桥电路不仅可以实现对电压的转换，还可以实现对电流的控制，从而满足不同负载的需求。
总之，半桥电路是一种常见的电源逆变电路，通过它可以实现对直流电源的转换和控制。
通过合理设计和控制，可以实现对输出电压的精确调节，从而满足不同负载的需求。
希望本文能够帮助读者更好地理解和应用半桥电路。
半桥驱动电路工作原理及作用

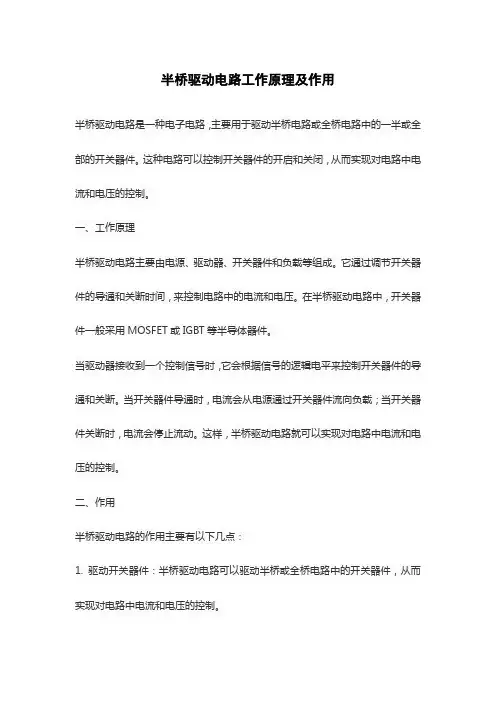

半桥驱动电路工作原理及作用
半桥驱动电路是一种电子电路，主要用于驱动半桥电路或全桥电路中的一半或全部的开关器件。
这种电路可以控制开关器件的开启和关闭，从而实现对电路中电流和电压的控制。
一、工作原理
半桥驱动电路主要由电源、驱动器、开关器件和负载等组成。
它通过调节开关器件的导通和关断时间，来控制电路中的电流和电压。
在半桥驱动电路中，开关器件一般采用MOSFET或IGBT等半导体器件。
当驱动器接收到一个控制信号时，它会根据信号的逻辑电平来控制开关器件的导通和关断。
当开关器件导通时，电流会从电源通过开关器件流向负载；当开关器件关断时，电流会停止流动。
这样，半桥驱动电路就可以实现对电路中电流和电压的控制。
二、作用
半桥驱动电路的作用主要有以下几点：
1. 驱动开关器件：半桥驱动电路可以驱动半桥或全桥电路中的开关器件，从而实现对电路中电流和电压的控制。
2. 调节电流和电压：半桥驱动电路可以通过调节开关器件的导通和关断时间，来控制电路中的电流和电压。
这样可以实现电流和电压的精确控制，适用于各种不同的应用场景。
3. 保护开关器件：半桥驱动电路可以对开关器件进行保护，防止其在过载、短路等异常情况下损坏。
这样可以提高电路的可靠性和稳定性。
4. 提高电路效率：半桥驱动电路可以减小开关器件的功耗，从而提高电路的效率。
这样可以实现节能减排的效果，具有很高的应用价值。
半桥驱动电路是一种重要的电子电路，它可以实现对电路中电流和电压的精确控制，适用于各种不同的应用场景。
同时，它还可以对开关器件进行保护，提高电路的可靠性和稳定性。
半桥电路工作原理
半桥电路工作原理
半桥电路是一种用于控制电机驱动或电源系统的电子电路。
它由两个独立的开关组成，分别连接到直流电源的正负极上。
一般情况下，这两个开关是晶体管或MOSFET，可以通过控制它们的开关状态来控制电流的流向。
当半桥电路工作时，其中一个开关（通常称为上桥臂）处于导通状态，而另一个开关（通常称为下桥臂）处于断开状态。
这导致直流电源的正电压通过上桥臂，而负电压则通过下桥臂。
这样，半桥电路可以改变输出电压的极性。
在控制电机驱动中，半桥电路被用来改变电机绕组的极性，从而改变电机的转向。
例如，如果上桥臂导通而下桥臂断开，正电压通过电机的一个绕组，负电压则通过电机的另一个绕组，从而使电机旋转。
如果上桥臂断开而下桥臂导通，则电机会以相反的方向旋转。
在电源系统中，半桥电路可以被用作直流-交流逆变器。
通过控制半桥电路的开关状态，可以将直流电源的电能转换为交流电能。
具体来说，当上桥臂导通而下桥臂断开时，直流电源的正电压通过负载，而负电压则通过电容器将直流电能转换为交流电能。
当开关状态反转时，交流电能由负载通过电容器反向转换为直流电能。
总的来说，半桥电路通过控制两个独立的开关的开关状态，可以实现电流的流向控制，改变电压的极性，并将直流电能转换
为交流电能。
这使得半桥电路在电机驱动和电源系统中具有广泛的应用。
半桥差动电路的工作原理
半桥差动电路的工作原理
1.差动输入信号
2.差动放大器
3.差动放大
差动放大器通过差动输入信号Vp和Vn控制两个晶体管的导通与截止。
当Vp为正电压，Vn为负电压时，P型晶体管会导通，N型晶体管会截止。
反之，当Vp为负电压，Vn为正电压时，P型晶体管会截止，N型晶体管
会导通。
4.偏置电路
为了确保差动放大器的正常工作，需要设置合适的偏置电路。
偏置电
路的作用是为差动放大器提供正确的工作点电压，使其能够正常工作在线
性放大区域。
5.差动输出信号
差动放大器的输出信号是两个晶体管之间的电流差异。
当一个晶体管
导通，另一个截止时，输出信号为正。
当另一个晶体管导通，一个截止时，输出信号为负。
通过这种差异信号，可以实现对输入信号的放大。
6.负载
差动放大器的输出信号通过负载电阻进行放大。
负载电阻会将输出信
号转化为电压信号，供后续电路使用。
7.反馈电路
总结起来，半桥差动电路通过差动放大器对差动输入信号进行放大，实现信号的放大和逆变。
辅助的偏置电路、负载和反馈电路等模块可以提高电路的稳定性和线性度，使其更好地适用于功率放大器和逆变器等应用中。
半桥整流电路工作原理
半桥整流电路工作原理
半桥整流电路是一种经常用于交流电到直流电转换的电路。
它主要由两个二极管、两个负载电阻和一个中心点连接交流电源的变压器组成。
其工作原理如下：
1. 当交流电源的正半周开始时，二极管D1的正向电压使其导通，而二极管D2的反向电压则使其截止。
因此，通过D1和
负载电阻的路径上有电流流过。
2. 在这一时刻，中心点的电势接近于零，这意味着负载电阻的一端接近于零电位，即为地。
3. 当交流电源的负半周开始时，二极管D2的正向电压使其导通，而二极管D1的反向电压则使其截止。
因此，通过D2和
负载电阻的路径上有电流流过。
4. 在这个负半周的时刻，中心点的电势再次接近于零，这意味着负载电阻的另一端接近于零电位，即为地。
通过这种方式，交流电源的正半周和负半周都可以被转换为直流电。
在每个半周中，只有一个二极管导通，另一个二极管则截止，这允许电流只流过一个方向。
因此，负载电阻能够获得一个基本恒定的直流电压。
需要注意的是，半桥整流电路仍然存在一个缺陷，即会产生脉动的直流电。
这是由于交流电源的频率和负载电阻之间的关系。
为了减小这种脉动，可以使用滤波电容来进一步平滑输出电压。
全桥和半桥的工作原理
全桥和半桥的工作原理
全桥和半桥是两种常见的直流至交流变换电路，其工作原理如下：
1.全桥。
全桥电路包括4个开关管和一个负载。
开关管可以是MOSFET、IGBT 或BJT等元件，每个开关管分别连接电源正极或负极和负载两个端口。
开关管的操作由控制电路控制，控制信号使得其中两个开关管交替导通，另外两个开关管交替截止，这样电流就会在负载上产生一系列方波脉冲。
当输入直流电压为正极时，负载上的脉冲电压为正向，反之则反向，因此可以通过控制开关管的导通情况来实现直流至交流的变换。
2.半桥。
半桥电路是由两个开关管、两个并联的电容和一个负载组成。
电容连接在两个开关管之间，开关管操作时交替导通，位于导通状态的开关管连接在负载和电容之间，而另一个开关管则连接在电容和负载之间。
输入直流电压在开关管导通时充电电容，当开关管关闭时，负载和电容之间的电荷会产生一段时间的振荡。
振荡的频率和振幅受控于电容和负载的值以及充电电压，可以通过调整这些参数来改变输出的交流电压频率和幅值。
总之，全桥和半桥都是通过控制开关管的导通情况来实现直流至交流的变换，但是半桥比全桥组件简单，适合低功率应用。
半桥电路工作原理
半桥电路工作原理
半桥电路是一种常用于电力转换和控制的电路结构，它由两个开关器件组成，通常是MOSFET管或者IGBT管。
半桥电路通常用于直流至交流的逆变器中，也可以用于交流至直流的整流器中。
在工业控制、电力电子、汽车电子等领域都有广泛的应用。
首先，让我们来了解一下半桥电路的工作原理。
半桥电路由两个开关管组成，分别为上管和下管。
在逆变器中，上管和下管交替导通，通过控制上下管的导通和关断，可以实现对输出交流电压的控制。
在整流器中，上下管也是交替导通，实现对输入交流电压的整流。
半桥电路的工作原理可以简单描述为，当上管导通时，下管关断，此时电压源通过上管和负载形成回路，负载得到电压；当下管导通时，上管关断，电压源通过下管和负载形成回路，负载得到电压。
通过不断交替导通和关断，可以实现对输出电压的控制。
在实际应用中，半桥电路通常需要配合驱动电路来控制开关管的导通和关断。
驱动电路可以根据控制信号来控制开关管的导通和关断，从而实现对输出电压的精确控制。
此外，为了保护开关管和提高系统的可靠性，通常还会加入过流保护、过压保护、过温保护等电路。
总的来说，半桥电路是一种非常重要的电力电子器件，它在电力转换和控制领域有着广泛的应用。
通过对半桥电路工作原理的深入理解，可以更好地应用和设计相关的电路系统，提高系统的性能和可靠性。
在工程实践中，对半桥电路的工作原理有着深刻的理解是非常重要的。
只有深入理解其工作原理，才能更好地应用和设计相关的电路系统，提高系统的性能和可靠性。
希望本文的介绍能够帮助大家更好地理解半桥电路的工作原理，为相关领域的工程应用提供帮助。
半桥整流电路工作原理
半桥整流电路工作原理半桥整流电路是一种常见的电力电子设备，用于将交流电转换为直流电。
它由一对开关管和两个二极管组成，其中开关管可以是MOSFET、IGBT等。
半桥整流电路的工作原理如下：1. 输入电压极性与开关管状态：半桥整流电路的输入电压可以是交流电源，例如220V的交流电源。
当交流电源的电压为正向时，开关管1导通，开关管2截止；当交流电源的电压为反向时，开关管1截止，开关管2导通。
通过这种方式，半桥整流电路可以实现输入电压的正、反两种极性。
2. 正向导通状态：当输入电压为正向时，开关管1导通，开关管2截止。
此时，输入电压通过开关管1和二极管D1，形成电流回路。
电流从D1流过，经过负载，最终回到交流电源。
由于负载的存在，电流会通过负载，从而实现电能的转换。
同时，二极管D2截止，不会有电流通过D2。
3. 反向导通状态：当输入电压为反向时，开关管1截止，开关管2导通。
此时，输入电压通过开关管2和二极管D2，形成电流回路。
电流从D2流过，经过负载，最终回到交流电源。
同样地，电流通过负载实现电能的转换。
二极管D1截止，不会有电流通过D1。
通过交替使用正向导通和反向导通状态，半桥整流电路可以将输入的交流电转换为直流电。
当交流电源的电压为正向时，电流通过开关管1、D1、负载，形成正向电流回路；当交流电源的电压为反向时，电流通过开关管2、D2、负载，形成反向电流回路。
这样，无论输入电压的极性如何，都可以实现电流的流动，从而将交流电转换为直流电。
需要注意的是，在半桥整流电路中，开关管的导通和截止需要通过控制信号来实现。
一般来说，控制信号由控制电路产生，根据输入电压的极性产生相应的控制信号，控制开关管的状态。
通过合理的控制，可以实现交流电到直流电的转换。
总结起来，半桥整流电路通过交替使用开关管和二极管的导通状态，实现了将输入的交流电转换为直流电的功能。
它的工作原理简单明了，实现方便，因此在电力电子领域得到了广泛应用。
半桥电路的工作原理
半桥电路的工作原理半桥电路是一种常见的直流-交流电路拓扑结构，由两个功率开关元件（通常是MOSFET或IGBT）组成。
其工作原理如下：1. 输入电源：半桥电路通常由直流电源供电，例如电池或电源适配器。
输入电压经过一个滤波电容进行滤波，以减少噪声和纹波。
2. 控制信号：两个功率开关元件通过控制信号进行驱动。
控制信号通常由脉宽调制（PWM）生成器产生，控制开关元件的导通和截止时间，从而控制输出波形的平均电压。
3. 工作周期分析：半桥电路的一个工作周期可以分为四个阶段：a. 开关1导通，开关2截止：在这个阶段，开关1导通，允许电流流经负载，而开关2则停止导通。
b. 开关1截止，开关2导通：在这个阶段，开关1截止导通，电流无法流过开关1，但开关2导通，电流从负载流向地。
c. 开关1截止，开关2截止：在这个阶段，两个开关都截止，电流不再流动。
但是，负载上的电感或电容将继续提供能量，使电流继续流动。
d. 开关1导通，开关2截止：在这个阶段，开关1重新导通，电流重新恢复从电源流向负载。
4. 输出波形：通过控制开关1和开关2的导通时间，可以实现不同的输出波形。
例如，如果开关1的导通时间大于开关2的导通时间，输出波形将是正半周期；如果开关2的导通时间大于开关1的导通时间，输出波形将是负半周期。
5. 运用：半桥电路常用于交流电驱动的应用中，如变频器、直流-交流逆变器和电机驱动器。
它可以将直流电源转换为交流电源，并实现对电机的速度和方向进行精确控制。
总结：半桥电路通过控制功率开关元件的导通和截止时间，利用相位差实现直流-交流的转换。
它是一种常见且重要的功率电子电路，具有高效、可靠的特点，广泛应用于各种电力和电子设备中。
半桥电路概念的引入及其工作原理
13 Emerson Confidential
三、项目PSR650-A中使用的半桥电路介绍
半桥电路原理图
分流器的作用，进行相应的限流保护。
14 Emerson Confidential
三、项目PSR650-A中使用的半桥电路介绍
SG3525芯片控制隔离变压器，隔离变压器在提供足够的驱动 电压给半桥电路中的开关供电，从而达到控制开关管的目的。
5 Emerson Confidential
二、半桥电路中应该注意的几点问题
解决办法：在变压器原边线圈中加一个串联电容 C3，则与不平衡的伏 秒值成正比的直流偏压将被次电容滤掉，这样在晶体管导通期间，就 会平衡电压的伏秒值，达到消除偏磁的目的。
6 Emerson Confidential
二、半桥电路中应该注意的几点问题
3 Emerson Confidential
一、半桥电路概念的引入及其工作原理
电路的工作过程大致如下：
A、 Q1开通，Q2关断，此时变压器两端所加的电压 为母线电压的一半，同时能量由原边向副边传递。 B、 Q1关断，Q2关断，此时变压器副边两个绕组由 于整流二极管两个管子同时续流而处于短路状态， 原边绕组也相当于短路状态。 C、 Q1关断，Q2开通。此时变压器两端所加的电压 也基本上是母线电压的一半，同时能量由原边向副 边传递。副边两个二极管完成换流。
半桥电路的工作原理及应用
CP-HW开发部 贾志涛 2006.09. 10
主要内容
一、半桥电路概念的引入及其工作原理
二、半桥电路中应该注意的几点问题 三、项目PSR650-A中使用的半桥电路介绍
2 Emerson Confidential
一、半桥电路概念的引入及其工作原理
半桥电路原理
半桥电路原理
半桥电路原理是一种常用的电路结构，用于实现单相交流电源的变换和控制。
其基本原理是通过两个开关器件（一般为晶体管或MOSFET）分别连接到电源的两个电极上，通过控制开
关器件的通断来实现电源电压的正、负半周的变换。
具体来说，当一个开关器件导通时，另一个开关器件断开，此时电源的正半周电压传递给负载；当第一个开关器件断开时，第二个开关器件导通，此时电源的负半周电压传递给负载。
半桥电路的一个重要特点是可以实现电流的双向流动。
在电源正半周电压传递给负载时，电流从电源的正极流向负载；而在电源负半周电压传递给负载时，电流方向相反，从电源的负极流向负载。
这样可以在某些应用场合下，实现电源电压和电流的双向控制，提高电路的灵活性和效率。
半桥电路还可以通过控制开关器件的通断来实现对电源电压大小的调节。
通过改变开关器件导通的时间和频率，可以控制电源电压的有效值和相位，从而实现对负载的精确控制。
这在很多需要对电动机、变压器等设备进行调速、控制的场合中，具有重要的应用价值。
总之，半桥电路是一种灵活、高效的电路结构，通过控制开关器件的通断，实现电源电压的正、负半周的变换，实现电流的双向流动和对电源电压的精确控制。
在工业和家庭电器等领域中，半桥电路广泛应用，发挥重要的作用。
半桥差动电路的工作原理
半桥差动电路的工作原理1.初始状态下，两个电力开关装置均关闭，电流无法通过负载，电路处于断开状态。
2.当需要将直流供电转换为交流电源时，第一个电力开关装置（A装置）关闭，使电流通过电路的一个半桥。
第二个电力开关装置（B装置）保持打开状态，连接到保护地（通常是电源的负极），形成负载的另一个半桥。
3.当A装置关闭时，负载电流通过A装置的蓄电池充电。
当B装置保持打开时，电流经过负载并通过B装置回流到保护地。
4.当负载电流达到设定值时，A装置打开，B装置关闭，电流通过负载流动，但此时由于没有电力开关闭合，电源的正极和负极之间出现了一个反向电压。
5.当负载电流降低到一定阈值时，A装置关闭，B装置打开，电流通过负载回流到保护地。
6.反复执行步骤4和步骤5，半桥差动电路实现了周期性的交流输出。
```+D.C. Power -- +--O----< O O>--+-- AC Load+---< O O>------+-- Protection Ground```1.这种电路结构简单，成本较低，适用于一些低功率应用。
2.由于只需要两个电力开关装置，与其他类型的电路相比，其电路复杂度较低。
3.半桥差动电路可以提供单相交流输出，并能够适应较大的电流要求。
4.由于电流通过负载时没有电力开关闭合，因此可以减少电路中的开关损耗。
总之，半桥差动电路是一种常用的电力转换电路，适用于将直流电源转换为交流负载的应用。
它通过两个电力开关装置的间断开关操作，实现了周期性的交流输出，并具有结构简单、成本低、适应大电流要求等优点。
半桥差动电路的工作原理
半桥差动电路的工作原理在正常工作状态下，两个功率晶体管保持反相开关状态。
其中一个功率晶体管的栅极接收控制信号，从而控制其开关动作。
当控制信号为高电平时，这个功率晶体管导通，负载与电源相连，电流流过负载；而当控制信号为低电平时，这个功率晶体管关闭，电流则不经过负载。
另外一个功率晶体管的控制信号与第一个功率晶体管的控制信号相反。
也就是说，当第一个功率晶体管导通时，第二个功率晶体管关闭；而当第一个功率晶体管关闭时，第二个功率晶体管导通。
这样，两个功率晶体管在工作中始终保持互补开关状态。
半桥差动电路的工作原理基于这样一个事实：当一个功率晶体管导通时，另一个功率晶体管是关闭的。
这使得电流只能通过负载的一半，而不会形成闭合电路。
负载上的电流方向取决于第一个功率晶体管的导通与否。
因此，通过控制第一个功率晶体管的导通和关闭，可以实现对负载电流的控制。
当第一个功率晶体管导通时，驱动电源会提供负载所需的电流，并通过负载的电阻产生相应的电压降。
而当第一个功率晶体管关闭时，驱动电源不提供电流，负载上的电流即刻中断，并且电压降也消失。
这样，半桥差动电路实现了对负载电流的周期性控制。
然而，半桥差动电路也存在一些缺点。
由于两个功率晶体管的开关动作是独立控制的，所以它们的动作必须严格同步，以避免两个功率晶体管同时导通或关闭。
否则，会产生短路和过电流等问题。
因此，在设计和控制半桥差动电路时，需要采取一些保护措施，如使用合适的驱动电路和保护电路等。
综上所述，半桥差动电路通过利用两个功率晶体管进行反相开关，实现对负载电流的控制。
它具有高效率和精确控制的特点，常用于功率放大器和直流电动机驱动器等应用中。
但在使用过程中，需要注意功率晶体管的同步和保护等问题，以确保电路的可靠性和稳定性。
半桥电路 自举原理
半桥电路自举原理引言：半桥电路是一种常用的电力电子变换器拓扑结构，具有广泛的应用。
而自举原理是半桥电路中重要的工作原理之一。
本文将从自举原理的定义、作用、实现方式、优缺点等方面进行详细介绍。
一、自举原理的定义自举原理是指通过将高频交流信号通过适当的电路变换和滤波，得到直流电压，并用于驱动半桥电路中的高侧开关管。
具体而言，就是利用半桥电路中的低侧开关管控制高侧开关管，实现电力电子器件的开关控制。
二、自举原理的作用自举原理在半桥电路中具有重要的作用。
它能够将高频交流信号转换为直流电压，为高侧开关管提供所需的驱动电压。
通过自举原理的作用，可以实现高侧开关管的控制和操作，从而实现半桥电路的正常工作。
三、自举原理的实现方式实现自举原理的关键是通过适当的电路变换和滤波实现直流电压的提取。
具体的实现方式有以下几种：1. 电容自举方式：通过在半桥电路中添加一个电容，将高频交流信号通过电容滤波，得到直流电压。
这种方式简单易行，但需要选择合适的电容值和工作频率，以保证电路的稳定性和性能。
2. 电感自举方式：通过在半桥电路中添加一个电感元件，将高频交流信号通过电感滤波，得到直流电压。
这种方式的优点是能够提供更稳定的直流电压，但需要选择合适的电感值和工作频率，以避免电感元件的饱和和损耗。
3. 变压器自举方式：通过在半桥电路中添加一个变压器，将高频交流信号经过变压器的变换和滤波，得到直流电压。
这种方式具有较好的性能和稳定性，但需要合理设计和调整变压器的参数，以适应不同的工作条件。
四、自举原理的优缺点自举原理作为半桥电路中的重要工作原理，具有以下优点：1. 简化电路结构：通过自举原理，可以将半桥电路中的高侧开关管的控制和驱动集成到低侧开关管中，从而简化了整体电路结构。
2. 提高效率：自举原理能够有效提取高频交流信号中的直流分量，为高侧开关管提供所需的驱动电压，从而提高了半桥电路的工作效率。
然而，自举原理也存在一些缺点：1. 需要额外的元件和电路：为了实现自举原理，需要在半桥电路中添加额外的电容、电感或变压器等元件，增加了电路的复杂性和成本。
半桥电路的工作原理及注意问题
半桥电路的工作原理及注意问题
在PWM和电子镇流器当中，半桥电路发挥着重要的作用。
半桥电路由两个功率开关器件组成，它们以图腾柱的形式连接在一起，并进行输出，提供方波信号。
本篇文章将为大家介绍半桥电路的工作原理，以及半桥电路当中应该注意的一些问题，希望能够帮助电源新手们更快的理解半桥电路。
先来了解一下半桥电路的基本拓扑：
半桥电路的基本拓扑电路图
电容器C1和C2与开关管Q1、Q2组成桥，桥的对角线接变压器T1的原边绕组，故称半桥变换器。
如果此时C1=C2，那幺当某一开关管导通时，绕组上的电压只有电源电压的一半。
半桥电路概念的引入及其工作原理
电路的工作过程大致如下：
参照半桥电路的基本拓扑电路图，其中Q1开通，Q2关断，此时变压器两端所加的电压为母线电压的一半，同时能量由原边向副边传递。
Q1关断，Q2关断，此时变压器副边两个绕组由于整流二极管两个管子同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半桥电路的工作原理及注意问题
在PWM和电子镇流器当中，半桥电路发挥着重要的作用。
半桥电路由两个功率开关器件组成，它们以图腾柱的形式连接在一起，并进行输出，提供方波信号。
本篇文章将为大家介绍半桥电路的工作原理，以及半桥电路当中应该注意的一些问题，希望能够帮助电源新手们更快的理解半桥电路。
首先我们先来了解一下半桥电路的基本拓扑：
半桥电路的基本拓扑电路图
电容器C1和C2与开关管Q1、Q2组成桥，桥的对角线接变压器T1的原边绕组，故称半桥变换器。
如果此时C1=C2，那么当某一开关管导通时，绕组上的电压只有电源电压的一半。
半桥电路概念的引入及其工作原理电路的工作过程大致如下：参照半桥电路的基本拓扑电路图，其中Q1开通，Q2关断，此时变压器两端所加的电压为母线电压的一半，同时能量由原边向副边传递。
Q1 关断，Q2关断，此时变压器副边两个绕组由于整流二极管两个管子同时续流而处于短路状态，原边绕组也相当于短路状态。
Q1关断，Q2开通。
此时变压器两端所加的电压也基本上是母线电压的一半，同时能量由原边向副边传递。
副边两个二极管完成换流。
半桥电路中应该注意的几点问题偏磁问题原因：由于两个电容连接点A的电位是随Q1、Q2导通情况而浮动的，所以能够自动的平衡每个晶体管开关的伏秒值，当浮动不满足要求时，假设Q1、Q2具有不同的开关特性，即在相同的基极脉冲宽度t=t1下，Q1关断较慢，Q2关断较快，则对B点的电压就会有影响，就会有有灰色面积中A1、A2的不平衡伏秒值，原因就是Q1关断延迟。
如果要这种不平衡的波形驱动变压器，将会发生偏磁现象，致使铁心饱和并产生过大的晶体管集电极电流，从而降低了变换器的效。
