多电平逆变器简介
多电平逆变器拓扑结构及其控制策略的比较多电平逆变器主要有三种拓扑结构：二极管箝位型、飞跨电容型和级联型。
二极管箝位型电路需要保证直流侧电容均压，控制困难，实际应用中还是三电平电路为主，一般不超过五电平。
飞跨电容型，亦称电容箝位型，同样存在电容电压平衡控制及冗余开关状态优化的问题，实际应用较少。
级联型多电平逆变器，又称链式逆变器，以普通的单相全桥（H桥）逆变器为基本单元，将若干个功率单元直接串联，串联数越多，输出电平数也越多。
它的优点是不存在电容平衡问题，电PWM控弦波，5电平以一、NPC型多电平逆变器优点：1）可根据不同的需要选择不同的功率器件，提高功率器件的利用率；2）电平数越大，输出电压的谐波含量就越少，输出电压波形与正弦波就越接近；3）可直接实现大功率和高电压，功率变换装置的成本降低。
缺点：1）每相桥臂开关器件的工作频率不同，造成了各开关器件的负荷不一致；2）对于m电平电路来说，每个桥臂需要（m-1）（m-2）个箝位二极管，即随着电平数的增加，所需箝位二极管数目将快速增加，成本增加；3）电平数越大，利用冗余开关状态来平衡分压电容的电压平衡的控制算法就越复杂。
二极管箝位型三电平逆变器1.拓扑结构三电平逆变器共有33=27的空间电压矢量，3个零矢量，独立的空间电压矢量有19（=1+1*6+2*6）个，60°区域小三角形个数为1+3=4。
2.控制策略1实际上，2运算34①坐标变换采用的60°坐标系为g-h坐标系，取g轴与α轴重合，逆时针旋转60°为h轴，设参考矢量，坐标系α-β到g-h坐标系的坐标变换公式为：则坐标系a-b-c到g-h坐标系的坐标变换公式为：归一化处理后（矢量坐标整数化），将三电平逆变器的基本矢量变换至g-h坐标系，得到的变换到60°坐标系下三电平逆变器的空间矢量图如图所示：②矢量分区方法扇区的确定方法：空间矢量图可分成6个扇区（A-F），设参考电压矢量在60°坐标系中的坐标为。
多电平逆变器简介
多电平逆变器拓扑结构及其控制策略的比较多电平逆变器主要有三种拓扑结构：二极管箝位型、飞跨电容型和级联型。
二极管箝位型电路需要保证直流侧电容均压，控制困难，实际应用中还是三电平电路为主，一般不超过五电平。
飞跨电容型，亦称电容箝位型，同样存在电容电压平衡控制及冗余开关状态优化的问题，实际应用较少。
级联型多电平逆变器，又称链式逆变器，以普通的单相全桥（H桥）逆变器为基本单元，将若干个功率单元直接串联，串联数越多，输出电平数也越多。
它的优点是不存在电容平衡问题，电路可靠性提高，易于模块化，适合7电平、9电平及以上的多电平应用，是目前应用最广的多电平电路。
缺点是需要多路独立的直流电源且不易实现四象限运行。
多电平逆变器的PWM控制策略可分为：在上述的多电平逆变器的PWM控制法中，空间电压矢量控制法适用于三-五电平的逆变器，五电平以上的多电平逆变器空间电压矢量数目较多，控制算法复杂，不适合用该方法。
对于五电平以上的多电平逆变器，适合采用载波调制PWM控制法。
载波层叠PWM控制法和开关频率优化PWM控制法，既可用于二极管箝位型和飞跨电容型逆变器，也可以应用于具有独立直流电源的级联型逆变器。
载波移相PWM控制法和开关频率优化PWM控制法，则适合于级联型多电平逆变器。
开关频率优化PWM控制法由于正弦调制波中加入了三次谐波，因而只适用于三相多电平逆变器。
对于三相具有独立直流电源的级联型多电平逆变器，载波移相和开关频率优化结合的PWM控制法，可提高等效开关频率，控制效果更好。
多电平三相逆变器中，空间矢量密集，可供选择的矢量模大小种类很多，电压合成更加接近正弦波，所以多电平的空间电压矢量法控制进度高，输出电压的谐波含量小。
但在电平数在5电平以上的多电平逆变器中，此时空间电压矢量PWM法控制算法非常复杂。
一、NPC型多电平逆变器优点：1）可根据不同的需要选择不同的功率器件，提高功率器件的利用率；2）电平数越大，输出电压的谐波含量就越少，输出电压波形与正弦波就越接近；3）可直接实现大功率和高电压，功率变换装置的成本降低。
多电平逆变器
E S12
S 32
S 42
S 22
vH 2
S13
S33
E
S43
S23
vH 3
S11
S31
E
S 41
S 21
A
vH1
S12
S 32
E
S42 S22
vH 2
S13 S33
E
S43 S23
vH 3
S14
S 34
E
S44
S 24
vH 4
7电平和9电平串联H桥逆变器一相的结构
多电平逆变器
15
A
A6
13电平串联H桥逆变器结构
忽略。
7
单极性调制法
两个极性相反三角波：Vcr和Vcr-，它们的幅值和频率相同，相位互差180°
两个三角波都与同一个正弦 波Va进行比较，产生两个门 信号Vg1和Vg3，分别驱动 H桥逆变器上部的两个器件 S1和S3。
单极性调制法： Vab逆变器 输出电压在正半周期中只在ห้องสมุดไป่ตู้0和+Vd之间切换，在负半 周期，则只在0和-Vd之间 切换。
第4部分： 多电平逆变器
多电平逆变器
1
4.1 简 介 4.2 H 桥逆变器
4.3 多电平逆变器拓扑结构
4.4 基于载波的PWM调制法 4.5 阶梯波调制法 4.6 应用实例
多电平逆变器
2
4.1 简 介
串联H桥逆变器: 英文Cascaded H-Bridge, CHB
S1
D1
S3
D3
Vd
Cd
v AB
3.当S31、S41、S32和S42导通时，为
H1
-2E。
多电平逆变器
m 2H 1 nSM 6(m 1)
m：逆变器输出电平数
nSM: 器件数
H: H桥逆变器单元数 NOTE: 串联H桥逆变器的电平数目总是奇数
13
串联H桥逆变器可完全扩展到任意电平数。下图给出 了7电平和9电平逆变器一相的结构。 在7电平逆串联H桥逆变器中，每相有3个H桥单元，9 电平逆变器中每相有4个H桥单元。
8
4.3 多电平逆变器拓扑结构
1. 直流侧电压相同的串联H桥逆变器
串联H桥逆变器采用由多个直流电源分别供电的H桥单元 ，各单元的输出串联连接输出高交流电压。
5电平串联H桥逆变器:结构如下图所示，其中每相有两 个H桥单元，分别由电压为E的两个独立直流电源供电。
此直流电源可以采用多脉波二极管整流器实现。
H桥逆变器包括两个桥臂，每个桥壁有两个IGBT串联组成。 逆变器直流母线电压固定不变，输出的交流电压可通过PWM 方法进行调节，即双极性调制法和单极性调制法。
g1
Vd
S1
D1
g3
S3
D3
Cd
v AB
S2
D2
g2
g4
S4
D4
4ቤተ መጻሕፍቲ ባይዱ
串联H桥多电平逆变器：
由多个单相H桥逆变器(也称为功率单元)组成的，把每个功率单元的交 流输出串联连接，来实现中压输出，并减小输出电压的谐波。是中压大功
第4部分： 多电平逆变器
1
4.1 简
介
4.2 H 桥逆变器 4.3 多电平逆变器拓扑结构 4.4 基于载波的PWM调制法 4.5 阶梯波调制法 4.6 应用实例
2
4.1 简 介
串联H桥逆变器: 英文Cascaded H-Bridge, CHB
多电平逆变器的主电路结构及其工作原理

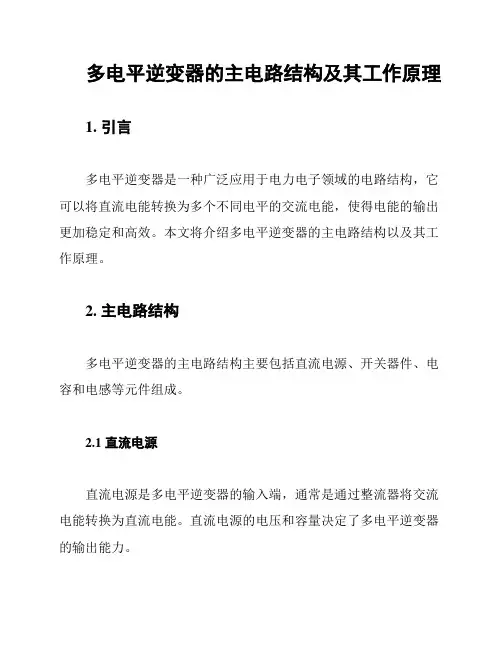

多电平逆变器的主电路结构及其工作原理1. 引言多电平逆变器是一种广泛应用于电力电子领域的电路结构，它可以将直流电能转换为多个不同电平的交流电能，使得电能的输出更加稳定和高效。
本文将介绍多电平逆变器的主电路结构以及其工作原理。
2. 主电路结构多电平逆变器的主电路结构主要包括直流电源、开关器件、电容和电感等元件组成。
2.1 直流电源直流电源是多电平逆变器的输入端，通常是通过整流器将交流电能转换为直流电能。
直流电源的电压和容量决定了多电平逆变器的输出能力。
2.2 开关器件开关器件是控制多电平逆变器工作的关键组成部分。
常用的开关器件包括MOSFET、IGBT和GTO等。
通过控制开关器件的导通和关断过程，可以实现直流电能到交流电能的转换。
2.3 电容和电感电容和电感是用来滤波和储能的元件。
电容可以平滑输出电压和电流，减小输出的波动性；而电感则可以储存电能，并提供稳定的电流输出。
3. 工作原理多电平逆变器的工作原理是通过调整开关器件的导通和关断时间，控制输出电压的波形和电平数量。
具体工作原理如下：1. 初始化阶段：启动逆变器时，在给定的电压和电流条件下，控制开关器件的初始状态。
2. 正常工作阶段：在逆变器正常工作时，开关器件按照预设的控制规律进行导通和关断。
通过合理的开关频率和占空比控制，可以实现多电平输出，从而提高输出的波形质量和效率。
3. 故障恢复阶段：当逆变器遇到故障或异常情况时，及时进行故障检测和处理，保证逆变器的安全稳定运行。
4. 应用领域多电平逆变器广泛应用于电网无功补偿、电力传输、工业控制和新能源领域等。
它的高效稳定的输出特性，使得它成为了现代电力电子系统中不可缺少的关键技术。
5. 结论多电平逆变器的主电路结构和工作原理已在本文中进行了简单介绍。
深入了解和研究多电平逆变器的电路结构和工作原理，对于提高电能转换的效率和质量具有重要意义。
以上是关于多电平逆变器的主电路结构及其工作原理的文档，希望对您有所帮助。
多电平逆变器
电容箝位自平衡式多电平逆变器(通用拓扑)
电容箝位自平衡式多电平逆 变器是针对逆变器的电容电 压具有自平衡功能而定的名 称，它属于电容箝位式多电 平逆变器的一种改进形式。 这种逆变器不需要借助附加 的电路来抑制直流侧电容电 压的偏移问题，从理论上实 现了电容电压的自平衡。
电容箝位自平衡式多 电平逆变器电路
混合箝位式多电平逆变器
二极管电容混合箝位式多电平 逆变器电路能够比较好地解决 单纯二极管箝位式多电平逆变 电路的内侧开关管的耐压问题 以及直流侧电容电压的平衡问 题。电路的特点是，在二极管 箝位多电平逆变器的单相电路 中，增加了(m-1)(m-2)/2个电 容。
二极管电容混合箝位 多电平逆变器电路
率成正比。降低开关频率或加入一些特定的开关状态， 可以大大减少损耗，提高效率。
2）和一般的二极管箝位和电容箝位电路相比，这 种逆变器各级的中点电压都能得到很好的控制。
3）对一个m级电平的通用式多电平逆变器，所需 的开关器件、开关管数量为m(m-1)；需要的电容数量为 m(m-1)/2。
4）计算简单，器件应力可以达到最小。 5）通用拓扑，易于衍生出新的拓扑结构，具有很 高的研究价值。
二极管自箝位五电平 逆变器
二极管箝位式多电平逆变器
这种二极管箝位式五电平逆变器增多了电平数，因而可 以使输出电压和输出电流的总谐波含量大大减小。这种电路 结构形式的显著优点是利用二极管进行箝位，解决了功率开 关管串联均压的问题。但也存在一些缺点：
1）为保证每个箝位二极管承受相同的反向电压，箝位 二极管的数量将按电平数的二次方快速增加。
多电平变换器概述
多电平变换器
1、多电平变换器产生的背景 2、多电平变换器的分类 3、箝位式多电平变换ቤተ መጻሕፍቲ ባይዱ 4、级联型的多电平变换器 5、开绕组双端供电式多电平变换器
3多电平逆变器及其直流侧电容电压分析p21-33
第三章多电平逆变器及其直流侧电容电压分析3.1 多电平变换器概述[11,12]电力电子技术经过几十年的发展，在低压小功率领域，已基本成熟，而在高压大功率领域中应用到的技术正成为电力电子技术的研究重点。
近年来，各种新型功率器件，如IGBT,IGCT等纷纷出现。
4500V/1200A的IGBT，6000V/6000A的GTO等高压大功率器件已经出现。
但是，在某些场合，传统的两电平拓扑仍不能满足要求。
而且，由于现有的工艺水平，功率越大，开关频率越低。
为实现大功率、高频率、低谐波的功率变换，从电路拓扑和控制方法上，提出了多种思路。
功率器件串并联技术将器件串联以承受高电压，并联以承受大电流。
但由于器件参数的离散性，需要复杂的动态、静态均压均流电路，导致系统控制复杂，损耗增加。
对于具有负温度系数的功率器件，并联均流十分困难。
同时，要求驱动电路延迟时间一致并尽量短。
关断过程中，需要众多的吸收电路，降低了系统的可靠性。
并且，串并联技术对输出电压谐波毫无改善。
而多电平技术通过改变拓扑，输出电平数增加，改善输出波形的谐波，功率器件承受的电压也较小。
正成为高压大功率变换研究重点，其优点如下： z功率器件仅承受1/(n-1)的母线电压（n为电平数），很好地解决了开关器件耐压不够高的问题，所以可以用低耐压器件实现高压大功率输出。
z输出波形电平数增加，输出波形谐波更接近正弦波，电磁干扰问题大大减轻。
z消除同样谐波，多电平逆变器可以用较低频率进行开关动作，损耗小，效率高。
z相同直流母线电压条件下，由于电平数增加，du/dt应力减小。
3.2多电平逆变器的工作原理3.2.1 二极管钳位式三电平逆变器多电平变换器的概念是由日本学者A.Nabae等人在1980年提出的。
该电路是一种三电平逆变器，也称作中点钳位（NPC，Neutral Point Clamped）逆变器。
用两个串联的电容将直流母线电压分为3个电平，每个桥臂由三4个开关器件串联，用2个串联二极管和内侧开关管并联，其中间抽头和两个串联电容的中点连接，实现中点钳位，如图3-1所示。
逆变器的分类
逆变器的分类逆变器是一种将直流电转换为交流电的电子设备，广泛应用于太阳能发电、风力发电、电动汽车等领域。
根据其不同的工作原理和应用场景，逆变器可以分为多种类型。
一、PWM逆变器PWM逆变器是一种基于脉宽调制技术的逆变器，其工作原理是通过控制开关管的导通时间来控制输出电压的大小和频率。
PWM逆变器具有输出电压稳定、波形质量高、效率高等优点，广泛应用于太阳能发电、UPS电源等领域。
二、谐振逆变器谐振逆变器是一种基于谐振电路的逆变器，其工作原理是通过谐振电路的共振来实现电压的转换。
谐振逆变器具有输出电压稳定、波形质量高、效率高等优点，广泛应用于太阳能发电、风力发电等领域。
三、多电平逆变器多电平逆变器是一种通过多个电平输出来实现电压转换的逆变器，其工作原理是通过多个开关管的组合来实现不同电平的输出。
多电平逆变器具有输出电压稳定、波形质量高、谐波含量低等优点，广泛应用于电动汽车、UPS电源等领域。
四、矢量控制逆变器矢量控制逆变器是一种通过矢量控制技术来实现电机控制的逆变器，其工作原理是通过对电机的电流和电压进行矢量分析，实现对电机的精确控制。
矢量控制逆变器具有控制精度高、响应速度快等优点，广泛应用于电动汽车、工业控制等领域。
五、智能逆变器智能逆变器是一种集成了智能控制技术的逆变器，其工作原理是通过对电网和负载的实时监测和分析，实现对逆变器的智能控制。
智能逆变器具有智能化程度高、响应速度快、安全可靠等优点，广泛应用于太阳能发电、风力发电等领域。
六、串联逆变器串联逆变器是一种将多个逆变器串联起来实现电压转换的逆变器，其工作原理是通过多个逆变器的串联来实现高电压输出。
串联逆变器具有输出电压高、效率高等优点，广泛应用于太阳能发电、风力发电等领域。
七、并联逆变器并联逆变器是一种将多个逆变器并联起来实现电流转换的逆变器，其工作原理是通过多个逆变器的并联来实现高电流输出。
并联逆变器具有输出电流高、效率高等优点，广泛应用于电动汽车、UPS电源等领域。
