[中学]风扇无极调速器原理
风扇调速器 原理 内部电路
风扇调速器原理内部电路
风扇调速器是一种能够调节风扇速度的电子设备，其主要原理是通过改变风扇电压来控制风扇的转速。
其内部电路通常由电源电路、调速电路、驱动电路和保护电路等组成。
电源电路主要为调速器提供工作电源，通常采用整流滤波电路，将交流电源转换成稳定的直流电源，以供调速电路和驱动电路使用。
调速电路是风扇调速器的核心部分，用于控制风扇转速的高低。它通常采用电压调制调速方式，即通过改变输出电压来改变风扇的转速。调速电路中的主要元件包括变压器、三极管、稳压器、电压比较器等。变压器用于将输入电压转换成适合风扇使用的电压，三极管用于控制输出电压的大小，稳压器用于控制输出电压的稳定性，电压比较器用于检测输出电压的变化并通过反馈控制三极管的导通时间，以实现调速的效果。
驱动电路主要用于将调速电路产生的电压信号转换成风扇需要的电流信号，以驱动风扇的转子旋转。驱动电路中通常包括功率放大器、继电器、电容器等元件。功率放大器用于放大调速电路产生的电压信号，以产生足够的电流驱动风扇转子的旋转；继电器则用于在调速电路输出电压不足时，切换至电源电路中的保护电路，以保证风扇的正常运转。
保护电路主要用于保护风扇调速器及风扇本身的安全性，通常包括过流保护、过热保护、短路保护等功能。当风扇调速器发现风扇出现故障时，会自动切断电源，以保护电路和电器设备的安全。
总之，风扇调速器是一种通过调节风扇电压实现控制风扇转速的电子设备，其内部电路由电源电路、调速电路、驱动电路和保护电路等部分组成，其中调速电路是其主要核心部分。
简易无级调速风扇电路
简易无级调速风扇电路
来源:本站作者:
如图所示。电路采用了两只可控硅和—个电位器，共三个元件组成的简易无级调速风扇电路。
原理与制作：
电路中的两只单向可控硅反向并联，在两只可控硅的控制极之间串联一只100K电位器W，调节W即可改变可控硅的导通角，实现调速功能。该电路之所以简单，就是省去了触发移相电路，可控硅的触发脉冲及其同步电源均取于各自的阴极与控制极之间的压降。该电路的可控硅没有承受反向电压，不存在反向击穿问题。元件的选择很简单，W为100K的电位器，SCR1和SCR2为3A/600V 的可控硅，型号不限，符合以上要求即可。
吊扇的无极调速开关如何接线？
吊扇的无极调速开关如何接线？
吊扇的无级调速开关如何接线?
答；所谓无级调器开关，就是一个由RC触发的双向晶闸管控制电路。
调速旋钮是一只带开关控制功能的470kΩ的可变电位器。改变电位器的电阻值，即改变对电容器（0.1uf/400V）的充电时间常数。这样通过100Ω电阻→双向触发二极管→双向晶闸管的门极G。于是串联在220V电路中的电风扇负载得到了一个交流可调电压。
全速运行时，电扇线圈二端工作电压接近于220V，旋转调速电位器的角度，电扇线圈的二端随电压的降压而降速。这种电子晶闸管调速器，它比原来电抗器调速开关便宜，并且电扇运行时没有电抗器的发热和电磁噪音，维修更换简单。
它一般设计为86X86型。内部只有L1 L2两个接线端，随意接进开关调速器引进的火线。零线N不经过调速开关，直接连接到吊扇上面去。切记调速器开关一定要控制进来的火线。
希望对不太懂电的提问者和有类似需要的人有一点帮助。
知足常乐2018.4.21于上海
无极调速原理
无极调速原理
无极调速是一种通过改变传动比实现无级变速的技术，它在工
业生产和机械设备中得到了广泛的应用。无极调速原理的核心在于
通过控制传动系统的工作状态，使得输出轴的转速可以连续调节，
从而实现对机械设备的精准控制。本文将介绍无极调速的原理及其
在工程领域中的应用。
无极调速的原理主要基于两种传动方式，液压传动和电子传动。在液压传动中，通过改变液压系统中的液压油的流量和压力来实现
传动比的调节，从而实现无级变速。而在电子传动中，则是通过控
制电机的转速和扭矩来实现传动比的调节。无论是液压传动还是电
子传动，无极调速的原理都是通过改变传动系统的工作状态，从而
实现对输出轴转速的精准控制。
在工程领域中，无极调速被广泛应用于各种机械设备中。比如
在风力发电机中，无极调速可以根据风车叶片的转速和风速实时调
节发电机的转速，使得发电机始终工作在最佳状态，提高发电效率。又如在工业生产中，无极调速可以根据生产线的工作负荷实时调节
传动系统的传动比，从而提高生产效率，降低能耗。
除了在机械设备中的应用外，无极调速还在汽车、船舶等交通工具中得到了广泛的应用。通过无极调速技术，汽车和船舶可以实现平稳加速和减速，提高行驶的舒适性和安全性。同时，无极调速还可以根据行驶路况和负载实时调节发动机的转速，提高燃油利用率，减少尾气排放。
总的来说，无极调速作为一种先进的传动技术，其原理简单而有效，应用范围广泛。通过无极调速技术，我们可以实现对机械设备和交通工具的精准控制，提高其工作效率和安全性，降低能耗和排放。相信随着科技的不断发展，无极调速技术将在更多领域中得到应用，为人类生产生活带来更多便利和效益。
电风扇调速器的原理
电风扇调速器的原理
一、引言
电风扇作为现代家庭必备的小家电之一，其调速器是控制电风扇转速
的重要部件。本文将从电风扇调速器的原理入手，详细介绍电风扇调
速器的工作原理和组成。
二、电风扇调速器的组成
1. 电源模块：用于为整个系统提供稳定的直流电源。
2. 滤波模块：用于对输入直流信号进行滤波处理，使其更加平滑稳定。
3. 控制芯片：负责控制整个系统的工作状态，并对输入信号进行处理
和分析。
4. 驱动模块：根据控制芯片输出的信号，驱动电机转动，并实现调速
功能。
三、电风扇调速器的工作原理
1. 电源模块
当插头插入插座时，交流电会经过变压器降压后变成低压交流信号。
接着通过整流桥将交流信号转换为直流信号，并经过滤波模块进行滤
波处理，得到稳定平滑的直流信号，以供后续使用。
2. 控制芯片
控制芯片是整个系统的核心部件。它可以对输入信号进行处理和分析，并根据处理结果输出控制信号，实现对电机的驱动控制。在电风扇调
速器中，常用的控制芯片有NE555、AT89C51等。
3. 驱动模块
驱动模块是将控制芯片输出的信号转换为能够驱动电机的信号，并实
现调速功能。在电风扇调速器中，常用的驱动模块有三极管、场效应
管等。
4. 调速原理
电风扇调速器的调速原理主要是通过改变电机供电电压或者改变电机
供电频率来实现。其中，改变电机供电电压的方式是通过PWM（脉冲宽度调制）技术实现，而改变电机供电频率的方式则是通过变频技术
实现。
四、PWM技术
PWM技术是一种将模拟信号转化为数字信号的技术。在PWM技术中，将一个周期性方波信号与一个模拟信号进行比较，得到一个占空
风扇无极调速器原理
风扇无极调速器原理
风扇无极调速器是一种用来控制风扇转速的装置。其原理基于电流的传导特性以及电动机的工作原理。
无极调速器采用了电子元件和电子线路，通过调节电流的大小来改变风扇电机的转速。具体来说，无极调速器通过调节电流的大小来改变电机的输入电压和频率，进而改变电机的转速。
无极调速器利用了电流在线性区域内的特性，通过调节电流的大小来改变电机的负载情况，进而调节转速。当电流增加时，电机的负载增加，转速减小；当电流减小时，电机的负载减小，转速增加。
无极调速器还可以根据风扇的实际需要进行动态调速。通过检测风扇的工作状态和环境的变化，无极调速器可以自动调节电流的大小，使风扇的转速在最佳状态下工作。
总之，风扇无极调速器通过调节电流的大小来改变风扇电机的输入电压和频率，从而实现风扇转速的无级调节。
风扇调速器原理
风扇调速器原理
随着科技的不断发展，电子设备已经成为我们生活的重要组成部分。其中，风扇作为降温、通风等重要设备，被广泛应用于各种电子产品中。然而，传统的风扇可能存在着噪音过大、风量过小等问题，为了解决这些问题，科学家们推出了风扇调速器。那么，风扇调速器的原理是什么呢？
风扇调速器是一种用于调整风扇转速的设备。它通常由一个晶体管、电容、电阻等元器件组成。风扇调速器的基本原理是利用调制信号来控制风扇的转速。风扇调速器将调制信号处理后，输出一个控制信号，用于控制风扇电机的转速。通过改变控制信号的频率、占空比等参数，可以实现风扇转速的调整。
下面我们来详细了解一下风扇调速器的原理。风扇调速器的核心元器件是晶体管。晶体管是一种半导体器件，具有放大、开关等功能。在风扇调速器中，晶体管被用来控制风扇电机的电流。当晶体管处于导通状态时，电流可以通过晶体管，从而使风扇电机工作。当晶体管处于截止状态时，电流无法通过晶体管，风扇电机停止工作。
当风扇调速器收到调制信号时，它会将调制信号转换成一个控制信号。控制信号的频率和占空比决定了风扇电机的转速。频率越高，风扇电机的转速越快；占空比越大，风扇电机的转速越慢。控制信号由晶体管输出，通过调整晶体管的导通时间和截止时间，可以实
现风扇电机转速的调节。
除了晶体管之外，风扇调速器还需要使用其他元器件来实现控制信号的生成和处理。例如电容和电阻，它们可以用来调整控制信号的频率和占空比。此外，风扇调速器还需要使用一些保护电路，以确保风扇电机的安全和稳定性。例如过流保护和过热保护等。
无极调速原理
无极调速原理
无极调速技术是一种通过改变传动比实现无级变速的技术，它
可以使电机在额定转矩下以不同转速运行，从而实现无级调速。无
极调速技术在工业生产中得到了广泛应用，本文将就无极调速原理
进行详细介绍。
首先，无极调速技术的原理是通过改变传动比来实现调速。传
统的变速传动系统需要通过换挡来改变传动比，而无极调速技术则
可以实现连续无级调速。这是通过采用特殊的传动装置，如变速皮带、液力变矩器或行星齿轮等，来实现的。这些传动装置可以根据
需要实时调整传动比，从而实现无级调速。
其次，无极调速技术的原理还包括电机控制系统。电机控制系
统通过对电机的电流、电压进行调节，可以实现对电机转速的精确
控制。在无极调速系统中，电机控制系统起着至关重要的作用，它
可以根据需要实时调整电机的输出转矩和转速，从而实现无级调速。
另外，无极调速技术的原理还涉及到传感器和反馈控制系统。
传感器可以实时监测电机的转速、转矩、温度等参数，并将这些参
数反馈给控制系统。控制系统根据传感器反馈的信息，可以对电机
进行精确控制，从而实现无级调速。
总的来说，无极调速技术的原理是通过改变传动比、电机控制
系统和反馈控制系统的协同作用，实现对电机的无级调速。这种技
术可以使电机在不同负载下以最佳转速运行，从而提高了电机的效
率和使用寿命。无极调速技术在工业生产中具有重要意义，它可以
满足不同工况下对电机转速的要求，提高了生产效率，降低了能耗，对于提高工业生产的自动化水平和节能减排具有重要意义。
综上所述，无极调速技术的原理是通过改变传动比、电机控制
系统和反馈控制系统的协同作用，实现对电机的无级调速。这种技

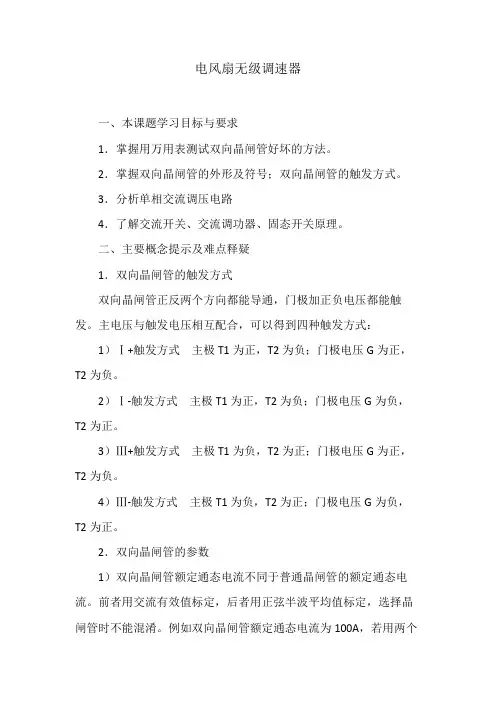

《电力电子技术》—电风扇无级调速器
（1000V）断态电压临界上升率du/dt为2级（不小于200V/ μs）,换向电流临界下降率di/dt为1级（不小于1％
IT(RMS)）的双向晶闸管。
《电力电子技术》—电风扇无级调速器
《电力电子技术》—电风扇无级调速器
二、单相交流调压电路
电阻负U R载上1交 (流2电U 2 压sin 有t)效2 d值(t为) U 2
1 sin 2
2
I U R U 2 1 sin 2
电流有效值R R 2
cos P U R I 1 sin 2
S U 2 I 2
电路功率因数
《电力电子技术》—电风扇无级调速器
一、双向晶闸管的工作原理
常见双向晶闸管引脚排列
《电力电子技术》—电风扇无级调速器
一、双向晶闸管的工作原理
2. 双向晶闸管的特性与参数 双向晶闸管有正反向对称的伏安特性曲线。
《电力电子技术》—电风扇无级调速器
一、双向晶闸管的工作原理
双向晶闸管的主要参数中只有额定电流与普通晶闸管有所 不同，其他参数定义相似。
4．双向晶闸管的触发电路
K006组成的双向晶闸管移相交流调压电路分析 该电路主要适用于交流直接供电的双向晶闸管或反并联普通晶闸管的 交流移相控制。RP1用于调节触发电路锯齿波斜率，R4、C3用于调节 脉冲宽度，RP2为移相控制电位器，用于调节输出电压的大小。
电风扇无级调速变速原理
电风扇无级调速变速原理
电风扇无级调速变速原理是通过改变电机的供电频率或改变电机的电压，来控制电机转速的高低，从而实现风扇的无级调速和变速功能。下面
将从电机供电方式、电机调速方式、供电频率和电压变化等方面详细介绍
电风扇无级调速变速原理。
1.电机供电方式：电风扇通常采用直流电机或交流电机作为驱动力源。直流电机供电较为简单，可通过调节直流电压来实现无级调速；而交流电
机供电相对复杂些，需通过变压变频器、调压变频器等电气器件来实现无
级调速。
2.电机调速方式：电风扇的电机调速方式多种多样，常见的有电压调速、变频调速和电子调速等。电压调速是通过改变电源电压大小来改变电
机的转速，如通过调压变压器、可变电阻等器件来实现。变频调速是通过
改变电源电压的频率来改变电机的转速，如通过变频器、逆变器等器件来
实现。电子调速是通过电子控制器对电机驱动电路进行精确控制，实现无
级调速和变速。
3.供电频率：对于交流电机，供电频率的改变会直接影响到电机的转速。通常情况下，供电频率越高，电机的转速越快。所以，如果想要实现
电风扇的无级调速和变速，可以通过调节电源的供电频率来实现，如通过
变频器等设备来改变电源的供电频率。
4.电压变化：除了供电频率的改变外，电压的改变也能影响电机的转速。一般来说，电风扇的转速越高，需要的电源电压也越高。所以，通过
改变电源的电压大小，可以实现电风扇的无级调速和变速。如通过电压变
频器、调压电阻等器件来实现。
总结起来，电风扇的无级调速变速原理是通过改变电机的供电方式、电机的调速方式、供电频率和电压变化等来实现的。这些方法都涉及到电机的驱动电路和控制器的设计，需要综合考虑电机的特性、电源和控制器的兼容性等因素。通过科学的设计和调试，可以实现电风扇的无级调速和变速功能，提供更好的使用体验和舒适度。
电扇调速器原理
电扇调速器原理
1. 概述
电扇调速器是一种用于控制电扇转速的装置，通过改变电源供应给电机的电压或频率来实现调速。它可以使用户根据需要调节风力大小，从而实现舒适的环境。
2. 基本原理
电扇调速器的基本原理是通过改变输入到电机的电压或频率来改变电机的转速。常见的调速方式有三种：可控硅调压、变压器调压和变频调速。
2.1 可控硅调压
可控硅是一种半导体器件，具有单向导通特性。通过控制可控硅导通角度，可以改变输出端口对交流输入信号的截取时间，从而改变输出功率和平均输出电压值。
当可控硅导通角度增大时，输出功率和平均输出电压值增大，从而提高了风机转速；反之，当可控硅导通角度减小时，输出功率和平均输出电压值减小，风机转速降低。
2.2 变压器调压
变压器是由主次线圈组成的传输能量装置，在交流系统中广泛应用。通过改变变压器的输入电压，可以改变输出电压。
在电扇调速器中，使用可调变压器将输入电源的电压降低，然后再供给给风机。通过改变变压器的输出电压，可以实现对风机转速的调节。
2.3 变频调速
变频调速是通过改变输入到电机的频率来控制电机转速的方法。它利用了交流电机转速与供给频率成正比的特性。
在电扇调速器中，使用可控开关器件（如晶闸管、IGBT等）将输入交流电源转换
为直流电源，然后再经过逆变器将直流电源转换为可调频率的交流信号供给给风机。通过改变逆变器输出信号的频率，可以实现对风机转速的调节。
3. 具体实现
具体实现一个简单的基于可控硅调压原理的电扇调速器如下：
3.1 硬件部分
•交流输入：接入家庭交流220V电源。
•整流滤波：使用整流桥将交流信号转换为直流信号，并通过滤波电容平滑输出。
电风扇的调速原理
电风扇的调速原理
电风扇的调速原理主要有三种：负载调速、变频调速和电子调速。
负载调速是电风扇最常见的调速方式之一。通过改变电动机的负载来调节风速。一般来说，电风扇的电动机在高速档位时所受负载较小，而在低速档位时所受负载较大。通过调节电阻、电压等方式改变电动机的负载，从而达到调节风速的目的。
变频调速则是通过变频器将电源频率转换成可变的频率，从而控制电动机的转速和风速。变频调速具有调速范围广、调速稳定等优点，可以实现无级调速。
电子调速是基于电子元器件的调速方式。通过控制电子元器件的开关，改变电流的波形和频率，从而实现风速的调节。电子调速具有调速精度高、响应速度快等优点。
这三种调速方式各有优缺点，根据不同的需求和应用场景选择合适的调速方式。
风扇调速器原理
风扇调速器原理
风扇调速器是一种用于控制风扇转速的电路或设备，它可以调整风扇的转速以达到不同的散热效果和噪音水平。通常，风扇调速器由一个电路板和一个控制电路组成，其中控制电路可以根据用户的需求来改变风扇的工作状态。
原理：
风扇调速器主要原理是利用PWM（脉冲宽度调制）技术来控制风扇的转速。PWM技术是一种将模拟信号转换为数字信号的技术，它通过改变数字信号中高电平和低电平之间的占空比来控制输出电压或功率。在风扇调速器中，PWM信号被发送到一个驱动器芯片上，该芯片会根据PWM信号来改变电压和频率以驱动风扇。
具体来说，当PWM信号为高电平时，驱动器芯片会输出高电压，并使风扇旋转得更快；当PWM信号为低电平时，则会输出低电压，并使风扇旋转得更慢或停止。通过改变PWM信号的占空比，即高电平时间与周期时间之比，可以实现对风扇转速的精确控制。
除了PWM技术，风扇调速器还可以采用电压调节和电阻调节等方法来控制风扇转速。其中，电压调节是通过改变输出电压来控制风扇转
速，而电阻调节则是通过改变输出端口上的电阻值来实现对风扇的控制。不过，这些方法相对于PWM技术来说控制精度较低，噪音也比较大。
总之，风扇调速器通过控制PWM信号或其他方式来改变输出电压和频率以驱动风扇，从而实现对风扇转速的控制。它可以根据用户的需求来调整散热效果和噪音水平，在计算机、工业设备等领域得到广泛应用。
电风扇调速器的简易原理
电风扇调速器的简易原理
电风扇调速器的简易原理是通过改变电源电压或者改变电机的电流来控制电风扇的转速。一般来说，电风扇调速器会采用电阻调节、晶体管调节或者三极管调节这些方式来实现调速。
其中，电阻调节是通过改变电阻大小，来改变电路中的电流大小从而达到调速的目的。晶体管调节是通过晶体管的放大作用，将小电流变成大电流，从而改变电机的电流大小来控制电风扇的转速。而三极管调节则是通过控制三极管的导通和截止状态，来改变电路中电流的大小，从而调节电风扇的转速。
无论采用哪种调节方式，电风扇调速器的原理都是通过改变电路中电流的大小来控制电风扇的转速，从而实现调速的功能。
风扇调速器原理
风扇调速器原理
风扇调速器原理如下：风扇调速器是一种控制风扇速度的装置，根据实际需要调节风扇的转速。风扇调速器一般由调速器芯片、传感器、电路板和功率元件等组成。
风扇调速器的工作原理是通过调整给风扇供电的电压或电流来控制风扇的转速。调速器芯片会根据传感器检测到的环境温度或其他参数信号，对输出的PWM信号进行调整，从而改变电
压或电流的大小，进而改变风扇的转速。
具体来说，当环境温度较低时，调速器芯片会减小PWM信号
的占空比，降低风扇供电的电压或电流，使风扇转速减小。而当环境温度较高时，调速器芯片会增大PWM信号的占空比，
增加风扇供电的电压或电流，使风扇转速增加。
风扇调速器还可以根据用户的需求进行手动调节，一般通过旋钮或按钮来实现。用户可以根据自己的需要选择适合的风速，从而达到舒适的环境效果。
总之，风扇调速器利用调速器芯片根据传感器信号调整电压或电流，从而控制风扇的转速，使其在不同环境下能够提供适宜的风量，满足用户需求。
电扇调速器的工作原理
电扇调速器的工作原理
电扇调速器的工作原理是通过改变电流的大小来控制电机的转速，从而达到调整风速的目的。
调速器通常由电路板、电阻和变压器组成。电路板上有一个电阻器，通过调节电阻的大小来改变电流的大小。电流经过变压器时，变压器会根据输入电压和电流大小来改变输出电压。输出电压越高，电机转动的速度就越快，风速就越大；输出电压越低，电机转动的速度就越慢，风速就越小。
当电扇调速器接通电源后，调速器会将电压输出给电机，控制电机的速度。调速器通过调节电流大小，改变电机的转速，从而调整电扇的风速。用户可以通过旋钮或开关来控制电扇的转速，实现风速的调节。
需要注意的是，不同类型的电扇调速器工作原理可能有所不同，例如有些调速器采用晶闸管进行调速，而有些调速器则采用快速调压方式。因此，在具体应用中需根据实际情况选择适合的电扇调速器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[中学]风扇无极调速器原理
风扇调速器工作原理-电子调速器工作原理
我们通过电风扇电子调速器的电路来分析，以说明风扇调整器的工作原理，引电路能对风扇电动机进行无级调速，还能使电风扇产生模拟自然风。该电风扇电子调速器电路由电源电路、可控振荡器和控制执行电路组成，如图所示。电源电路由降压电容器Cl、整流二极管VDl、VD2、滤波电容器C2、电源指示发光二极管VL 和稳压二极管VS组成。可控振荡器由时基集成电路IC、电阻器RI、R2、电容器C3、电位器RP和二极管VD3、VD4组成。控制执行电路由风扇
我们通过电风扇电子调速器的电路来分析，以说明风扇调整器的工作原理，引电路能对风扇电动机进行无级调速，还能使电风扇产生模拟自然风。
该电风扇电子调速器电路由电源电路、可控振荡器和控制执行电路组成，如图所示。
电源电路由降压电容器Cl、整流二极管VDl、VD2、滤波电容器C2、电源指示发光二极管VL和稳压二极管VS组成。
可控振荡器由时基集成电路IC、电阻器RI、R2、电容器C3、电位器RP和二极管VD3、VD4组成。
控制执行电路由风扇电动机M、晶闸管VT、电阻器R3和IC第3脚内电路组成。交流220V电压经Cl降压、VDl和VD2整流、VL和VS稳压及C2滤波后，为IC提供约8V的直流电压。
可控振荡器振荡工作后，从IC的3脚输出周期为105、占空比连续可调的振荡脉冲信号，利用此脉冲信号去控制晶闸管VT的导通状态。
调节RP的阻值，即可改变脉冲信号的占空比(调节范围为1%-99%)，控制风扇电动机M转速的高低，产生模拟自然风 (周期为10s的阵风)。
改变C3的电容量，可以改变振荡器的振荡周朔，从而改变模拟自然风的周期。元器件选择
R1-R3选用1/4W碳膜电阻器或金属膜电阻器。
RP选用合成膜电位器或有机实心电位器。
C1选用耐压值为450V的涤纶电容器或CBB电容器;C2和C3均选用耐压值为16V的铝电解电容器。
VDl和VD2均选用lN4007型硅整流二极管;VD3和VD4均选用1N4148型硅开关二极管。 VS选用1/2W、6.2V的硅稳压二极管。
VL选用φ5mm的绿色发光二极管。
VT选用MACg4A4(lA、400V)型双向晶闸管。
IC选用NE555或CD7555型时基集成电路。
总的概括，一般风扇调速器的工作原理有三种种方法:
1.用微电路板控制电压高低，改变速度，例如:部分空调室内机;
2.改变电阻来控制电压，改变速度，例如:部分空调柜机;
3.切换线路，通过电机上的几组线圈来改变速度，例如:普通电风扇。
