水电安装符号
水电施工图中符号表示
SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设
CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线
PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位
线路敷设方式代号
PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设
线路明敷部位代号
LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设
线路暗敷部位代号
LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号
D——吸顶式L——链吊式G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内安装
(4)设备标注方法
⑦配电线路的标注方法
a—b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数 d--导线截面e--敷设方式及穿管管径
f--敷设部位表示2根导线表示3根导线表示n根导线
⑦照明灯具标注方法
一般标注方法：
灯具吸顶安装标注方法：
其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数d--灯泡容量，W
e--灯泡安装高度 f--安装方式 L--光源种类，白炽灯或荧光灯。
水电图纸符号大全21938
水电图纸符号大全SC：钢管 PC:PVC聚乙烯阻燃性塑料管 CT：桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F：暗敷在地板内 CE：沿顶板明敷 YJV:电缆 SYV：电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线)：A项(黄) B项（绿) C项(红）KV:（电压）千伏BV:散线 MEB：总等电位 LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG—-用金属线槽敷设KRG-—用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM--沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA-暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—-暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D-—吸顶式L-—链吊式G—--管吊式B-—壁装式R——-嵌入式BR———墙壁内安装（4）设备标注方法’⑦配电线路的标注方法a——b（c×d）e——f其中:a-—回路编号b-—导线型号c—-导线根数d--导线截面e——敷设方式及穿管管径f-—敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a-—灯数b--型号或编号c-—每盏照明灯具的灯泡个数d--灯泡容量，We—-灯泡安装高度,mf-—安装方式L——光源种类，白炽灯或荧光灯PVC管：PC20、焊接钢管:SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式: SR: 沿钢线槽敷设BE: 沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC: 暗敷设在梁内CLC：暗敷设在柱内WC: 暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE:吊顶内敷设，要穿金属管一，导线穿管表示SC—焊接钢管MT-电线管PC-PVC塑料硬管FPC—阻燃塑料硬管CT—桥架MR-金属线槽M—钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB—直埋TC—电缆沟BC—暗敷在梁内CLC—暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC—暗敷在天棚顶内SCE—吊顶内敷设F-地板及地坪下SR-沿钢索BE—沿屋架，梁WE—沿墙明敷三，灯具安装方式的表示CS—链吊DS—管吊W—墙壁安装C-吸顶R—嵌入S—支架CL—柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设:SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设:MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设:CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设:FC。
水电计算方法识图符号安装大全
水电计算方法识图符号安装大全SC:钢管 PC:PVC聚乙烯阻燃性塑料管CT:桥架 WC:沿墙暗敷设WS:沿墙明敷设 CC:沿顶板暗敷设F:暗敷在地板内 CE:沿顶板明敷YJV:电缆 SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线): A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号⑤设备标注方法❶配电线路的标注方法a—b(c×d)e—f其中：a--回路编号 b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位❷照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：a-b(c×d×L)/e f其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，e--灯泡安装高度， f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。
2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。
3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。
水电图纸符号大全
水电图纸符号年夜全之南宫帮珍创作
SC:钢管
PC:PVC聚乙烯阻燃性塑料管
CT:桥架 WC:沿墙暗敷设
WS:沿墙明敷设
CC:沿顶板暗敷设
F:暗敷在地板内
CE:沿顶板明敷
YJV:电缆
SYV:电视线
PE:接地(黄绿相兼)
PEN:接零(蓝色)
3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏
BV:散线
MEB:总等电位
LEB:局部等电位线路敷设方式代号 PVC——用阻燃塑料管敷设DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设⑦线路明敷部位代号 LM —沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在空中或地板内 PNA—暗设在不能进入的吊顶内④照明灯具装置方式代号 D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内装置 (4)设备标注方法’⑦配电线路的标注方法 a——b(c×d)e——f其中：a--回路编号
b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径f--敷设部位暗示2根导线暗示3根导线暗示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶装置标注方法：其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯胆个数 d--灯胆容量, W e--灯胆装置高度, m f--装置方式 L--光源种类, 白炽灯或荧光灯。
水电安装符号
水电安装符号pc：硬质塑料管ct：电缆桥架cp:金属软管SR：钢线槽RC：水煤气管导线敷设部位:CT:电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE:沿墙面敷设CC:沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC:预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE: 沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE: 沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC: 暗敷设在墙内CC: 暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设，要穿金属管一，导线穿管表示MT—电线管PC-PVC塑料硬管FPC—阻燃塑料硬管CT—桥架MR-金属线槽M-钢索CP—金属软管PR—塑料线槽RC—镀锌钢管二，导线敷设方式的表示DB—直埋TC—电缆沟BC—暗敷在梁内CLC—暗敷在柱内WC—暗敷在墙内CE-沿天棚顶敷设CC—暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE—沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS—链吊DS—管吊W—墙壁安装C—吸顶R-嵌入S—支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁（屋架)敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设:WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内:CC吊顶内敷设：SCE地板或地面下敷设：FC赞同线管的代号及敷设方式一、线管的代号SC：焊接钢管TC:电线管PC:硬质塑料管CT：电缆桥架CP:金属软管SR：钢线槽RC:水煤气管二、导线敷设部位:SR：沿钢索敷设CLE：沿柱或跨柱敷设WE:沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC：暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC:预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设:SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设:CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设:TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁(屋架）敷设：AB暗敷在梁内:BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG-—紧定式电线管,KBG--扣压式电线管一,导线穿管表示MT—电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT—桥架MR—金属线槽M—钢索CP—金属软管PR—塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB—直埋TC-电缆沟BC-暗敷在梁内CLC—暗敷在柱内WC—暗敷在墙内CE—沿天棚顶敷设CC—暗敷在天棚顶内SCE—吊顶内敷设F—地板及地坪下SR—沿钢索BE—沿屋架，梁WE—沿墙明敷三,灯具安装方式的表示CS—链吊DS—管吊W-墙壁安装C—吸顶R—嵌入S-支架CL—柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设：CT金属线槽敷设:MR塑料线槽敷设：PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设：CP直接埋设:DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁(屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内:CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0。
水电图纸上的各种符号
SC: 钢管PC:PVC 聚乙烯阻燃性塑料管CT: 桥架WC: 沿墙暗敷设WS: 沿墙明敷设CC: 沿顶板暗敷设F: 暗敷在地板内CE: 沿顶板明敷YJV: 电缆SYV: 电视线PE: 接地(黄绿相兼) PEN: 接零(蓝色)3项线(火线): A项(黄) B项(绿) C项(红) KV: (电压)千伏BV: 散线MEB: 总等电位LEB: 局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯电气设计施工图中常用线路敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上SR-沿钢线槽BE-沿屋架或跨屋架CLE-沿柱或跨柱SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设PR-塑料线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设导线敷设部位的标注AB-沿或跨梁（屋架）敷设BC-暗敷在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设FC-地板或地面下敷设。
水电字母代号
一般都是汉字拼音的缩写，比如“排水立管”标示为-PL，雨水立管标示为-YL，电气的比较复杂，有专门介绍的。
以下内容为复制：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：C T金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。
水电图纸符号大全
水电图纸符号大全之樊仲川亿创作
SC:钢管
PC:PVC聚乙烯阻燃性塑料管
CT:桥架 WC:沿墙暗敷设
WS:沿墙明敷设
CC:沿顶板暗敷设
F:暗敷在地板内
CE:沿顶板明敷
YJV:电缆
SYV:电视线
PE:接地(黄绿相兼)
PEN:接零(蓝色)
3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏
BV:散线
MEB:总等电位
LEB:局部等电位线路敷设方式代号 PVC——用阻燃塑料管敷设DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内 PNA—暗设在不克不及进入的吊顶内④照明灯具装置方式代号 D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内装置 (4)设备标注方法’⑦配电线路的标注方法 a——b(c×d)e——f其中：a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位暗示2根导线暗示3根导线暗示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶装置标注方法：其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡装置高度，m f--装置方式 L--光源种类，白炽灯或荧光灯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一，导线穿管表示
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
吊顶内敷设：SCE
地板或地面下敷设：FC赞同

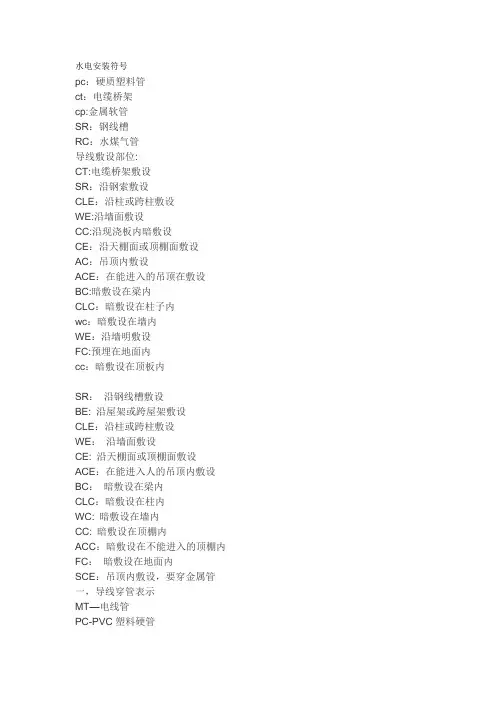

水电安装符号
pc：硬质塑料管
ct：电缆桥架
cp：金属软管
SR：钢线槽
RC：水煤气管
导线敷设部位：
CT：电缆桥架敷设
SR：沿钢索敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CC：沿现浇板内暗敷设
CE：沿天棚面或顶棚面敷设
AC：吊顶内敷设
ACE：在能进入的吊顶在敷设
BC:暗敷设在梁内
CLC：暗敷设在柱子内
wc：暗敷设在墙内
WE：沿墙明敷设
FC：预埋在地面内
cc：暗敷设在顶板内
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
FC：暗敷设在地面内
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
ACC：暗敷设在不能进入的顶棚内
CL-柱上
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
