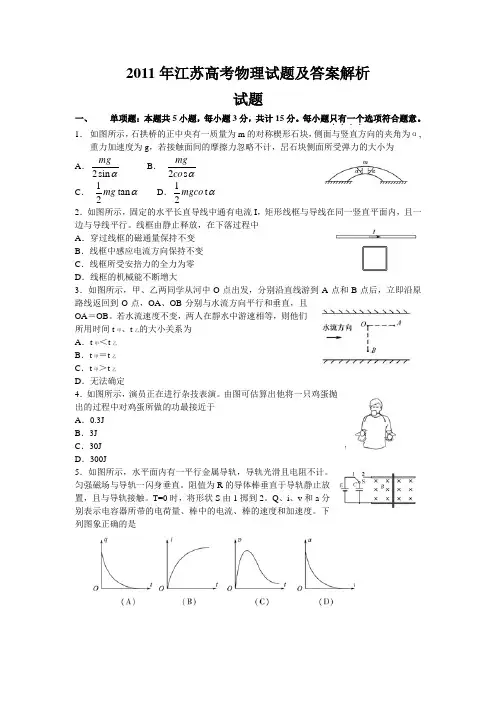

2011年江苏高考物理试题及答案解析试题一、单项题：本题共5小题，每小题3分，共计15分。
每小题只有一个．．．．选项符合题意。
1． 如图所示，石拱桥的正中央有一质量为m 的对称楔形石块，侧面与竖直方向的夹角为α,重力加速度为g ，若接触面间的摩擦力忽略不计，旵石块侧面所受弹力的大小为A ．2sin mg α B ． 2s mgco αC ． 1tan 2mg αD ．1t 2mgco α2．如图所示，固定的水平长直导线中通有电流I ，矩形线框与导线在同一竖直平面内，且一边与导线平行。
线框由静止释放，在下落过程中 A ．穿过线框的磁通量保持不变 B ．线框中感应电流方向保持不变 C ．线框所受安掊力的全力为零 D ．线框的机械能不断增大3．如图所示，甲、乙两同学从河中O 点出发，分别沿直线游到A 点和B 点后，立即沿原路线返回到O 点，OA 、OB 分别与水流方向平行和垂直，且OA ＝OB 。
若水流速度不变，两人在靜水中游速相等，则他们所用时间t 甲、t 乙的大小关系为 A ．t 甲＜t 乙 B ．t 甲＝t 乙 C ．t 甲＞t 乙 D ．无法确定4．如图所示，演员正在进行杂技表演。
由图可估算出他将一只鸡蛋抛出的过程中对鸡蛋所做的功最接近于 A ．0.3J B ．3J C ．30J D ．300J5．如图所示，水平面内有一平行金属导轨，导轨光滑且电阻不计。
匀强磁场与导轨一闪身垂直。
阻值为R 的导体棒垂直于导轨静止放置，且与导轨接触。
T=0时，将形状S 由1掷到2。
Q 、i 、v 和a 分别表示电容器所带的电荷量、棒中的电流、棒的速度和加速度。
下列图象正确的是二、多项选择：本题共4小题，每小题4分，共计16分。
每小题有多个选项符合题意。
全部选对得4分，选对不全得2分，错选或不答的得0分。
6．美国科学家Willard S.Boyle 与George E.Snith 因电荷耦合器件(CCD)的重要发明营区2009年度诺贝尔物理学奖。
高考物理小一轮复习(假期之友)电磁感中的力学问题
拾躲市安息阳光实验学校2011江苏高考物理小一轮复习（假期之友）--电磁感应中的力学问题【知识梳理】1．电磁感应与力学的联系在电磁感应中切割磁感线的导体要运动，感应电流又要受到安培力的作用。
因此，电磁感应问题又往往和力学问题联系在一起，解决电磁感应中的力学问题，一方面要考虑电磁学中的有关规律；另一方面还要考虑力学的有关规律，要将电磁学和力学知识综合起来应用。
电磁感应与动力学、运动学结合的动态分析，思考方法是：电磁感应现象中感应电动势→感应电流→通电导线受安培力→合外力变化→加速度变化→速度变化→感应电动势变化→……周而复始地循环，循环结束时，加速度等于零，导体达到稳定状态．【典型例题】例1：下图中a1b1c1d1 和a2b2c2d2 为同一竖直平面内的金属导轨，处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨所在的平面(纸面)向里。
导轨的a1b1段与a2b2段是竖直的，距离为l1，c1d1与c2d2段也是竖直的，距离为l2．x1y1与x2y2为两根用不可伸长的绝缘轻线相连接的金属杆，质量分别为m1和m2，它们都垂直于导轨并与导轨保持光滑接触。
两杆与导轨构成的回路的总电阻为R。
F为作用于金属杆x1y1上的竖直向上的恒力。
已知两杆运动到图示位置时，已匀速向上运动，求此时作用于两杆的重力的功率的大小和回路电阻上的热功率。
【分析与解】本题是电磁感应现象与物体的平衡相结合的问题，分析中应着重于两个方面，一是分析发生电磁感应回路的结构并计算其电流；二是分析相关物体的受力情况，并根据平衡条件建立方程。
设杆向上运动的速度为v，因杆的运动，两杆与导轨构成的回路的面积减少，从而磁通量也减少．由法拉第电磁感应定律，回路中的感应电动势的大小E = B(l2－l1)v①回路中的电流REI=②电流沿顺时针方向．两金属杆都要受到安培力作用，作用于杆x1y1的安培力为f1 = B l1I③方向向上，作用于杆x2y2的安培力f2 = B l2I④方向向下．当杆做匀速运动时，根据牛顿第二定律有F－m1g－m2g + f1－f2=0 ⑤解以上各式，得)()(1221llBgmmFI-+-=⑥RllBgmmFv212221)()(-+-=⑦作用于两杆的重力的功率的大小P = (m1+m2)gv⑧电阻上的热功率Q =I2R⑨由⑥、⑦、⑧、⑨式，可得gmmRllBgmmFP)()()(21212221+-+-=，RllBgmmFQ21221])()([-+-=。
25 磁感应强度、安培力—七年高考(2011-2017)物理试题分项精析版含解析
一、单项选择题1．【2017·新课标Ⅲ卷】如图，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q垂直于纸面固定放置,两者之间的距离为l。
在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为l的a点处的磁感应强度为零。
如果让P中的电流反向、其他条件不变,则a点处磁感应强度的大小为A．0 B．C．D．2B0【答案】C【考点定位】磁场叠加、安培定则【名师点睛】本题关键为利用安培定则判断磁场的方向，在根据几何关系进行磁场的叠加和计算。
2．【2016·北京卷】中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角:“以磁石磨针锋,则能指南,然常微偏东，不全南也。
"进一步研究表明，地球周围地磁场的磁感线分布示意如图。
结合上述材料,下列说法不正确的是A．地理南、北极与地磁场的南、北极不重合B．地球内部也存在磁场，地磁南极在地理北极附近C．地球表面任意位置的地磁场方向都与地面平行D．地磁场对射向地球赤道的带电宇宙射线粒子有力的作用【答案】C【考点定位】考查了地磁场【方法技巧】地球本身是一个巨大的磁体。
地球周围的磁场叫做地磁场。
地磁北极在地理南极附近，地磁南极在地理北极附近，所以地磁场的方向是从地磁北极到地磁南极。
3．【2016·上海卷】如图，一束电子沿z轴正向流动，则在图中y轴上A点的磁场方向是A．+x方向B．-x方向C．+y 方向D．-y方向【答案】A【解析】据题意，电子流沿z轴正向流动，电流方向沿z轴负向,由安培定则可以判断电流激发的磁场以z轴为中心沿顺时针方向（沿z轴负方向看)，通过y轴A点时方向向外,即沿x轴正向，则选项A正确。
【考点定位】安培定则、电子束产生电流的方向【方法技巧】首先需要判断出电子束产生电流的方向，再根据安培定则判断感应磁场的方向。
4．【2011·全国卷】如图,两根相互平行的长直导线分别通有方向相反的电流I1和I2，且I1〉I2；a、b、c、d为导线某一横截面所在平面内的四点，且a、b、c与两导线共面；b点在两导线之间，b、d的连线与导线所在平面垂直。
高中物理一轮复习洛伦兹力安培力专项训练-普通用卷
高中物理一轮复习洛伦兹力安培力专项训练副标题题号一二三总分得分一、单选题（本大题共12小题，共48.0分）1.如图所示，某同学在玻璃皿中心放一个圆柱形电极接电源的负极，沿边缘放一个圆环形电极接电源的正极做“旋转的液体”实验，若蹄形磁铁两极间正对部分的磁场可视为匀强磁场，磁感应强度为，玻璃皿的横截面的半径为，电源的电动势为，内阻，限流电阻，玻璃皿中两电极间液体的等效电阻为，闭合开关后，当液体旋转时，电压表的示数为，则A. 由上往下看，液体做顺时针旋转B. 液体所受的安培力大小为C. 闭合开关后，液体热功率为D. 闭合开关，液体具有的动能是2.关于电场强度、磁感应强度，下列说法中正确的是A. 电场强度的方向就是置于该处的检验电荷所受电场力的方向B. 磁感应强度的方向就是置于该处的通电导线所受磁场力的方向C. 由可知，若检验电荷在某处不受电场力，说明此处一定无电场D. 由可知，若一小段通电导体在某处不受磁场力，说明此处一定无磁场3.如图所示，条形磁铁放在光滑斜面上，用平行于斜面的轻弹簧拉住而平衡，A为水平放置的直导线的截面，导线中无电流时磁铁对斜面的压力为；当导线中有垂直纸面向外的电流时，磁铁对斜面的压力为，则下列关于压力和弹簧的伸长量的说法中正确的是A. ，弹簧的伸长量减小B. ，弹簧的伸长量减小C. ，弹簧的伸长量增大D. ，弹簧的伸长量减小4.如图所示，两平行金属导轨CD，EF间距为L，与电动势为E的电源相连，质量为m、电阻为R的光滑金属棒ab垂直于导轨放置，构成闭合回路，回路平面与水平面成角，回路其余电阻不计．为使ab棒静止，需在空间施加的匀强磁场磁感强度的最小值及其方向分别为A.，水平向右B.，垂直于回路平面向上C.，竖直向下D.，垂直于回路平面向下5.从太阳或其它星体上放射出的宇宙射线中都含有大量的高能带电粒子，这些高能带电粒子到达地球会对地球上的生命带来危害，但是由于地球周围存在地磁场，地磁场能改变宇宙射线中带电粒子的运动方向，对地球上的生命起到保护作用，那么A. 南北两极处地磁场最弱，赤道处地磁场最强B. 垂直射向地球表面的带电粒子在南、北两极所受阻挡作用最强，赤道附近最弱C. 垂直射向地球表面的带电粒子在南、北两极所受阻挡作用最弱，赤道附近最强D. 在赤道平面内垂直地表射来的带电粒子向两极偏转6.如下图所示，两根垂直纸面、平行且固定放置的直导线M和N，通有同向等值电流；沿纸面与直导线M、N等距放置的另一根可自由移动的通电导线ab，则通电导线ab在安培力作用下运动的情况是A. 沿纸面逆时针转动B. 沿纸面顺时针转动C. a端转向纸外，b端转向纸里D. a端转向纸里，b端转向纸外7.如图所示，在倾角为的光滑斜面上，垂直斜面放置一根长为L、质量为m的直导线，当通以电流I时，欲使导线静止在斜面上，外加匀强磁场B的大小和方向可能是A. B mg tan IL，方向垂直斜面向上B. B mg sin IL，方向垂直斜面向下C. B mg tan IL，方向竖直向上D. B mg IL，方向水平向右8.如图所示，始终静止在斜面上的条形磁铁P，当其上方固定的水平长直导线L中通以垂直纸面向外的电流时，斜面对磁体的弹力FN和摩擦力f的大小变化是A. 和f都增大B. 和f都减小C. 增大，f减小D. 减小，f增大9.下列反映电流I，磁感应强度B，通电导线受力F三者方向关系正确的是A. B.C. D.10.下图表示一条放在磁场里的通电直导线，导线与磁场方向垂直，图中分别标明电流、磁感应强度和安培力这三个物理量的方向，关于三者方向的关系，下列选项中正确的是A. B.C. D.11.如图所示，磁感应强度大小为B的匀强磁场方向斜向右上方，与水平方向所夹的锐角为将一个金属圆环ab置于磁场中，圆环的圆心为O，半径为r，两条半径oa和0b相互垂直，且oa沿水平方向．当圆环中通以电流I时，圆环受到的安培力大小为A.B.C. BIrD. 2BIr12.如图所示，一根有质量的金属棒MN，两端用细软导线连接后悬挂于a、b两点．棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，此时是线上有拉力．为了使拉力等于零，可以A. 适当减小磁感应强度B. 使磁场反向C. 适当增大电流D. 使电流反向二、多选题（本大题共4小题，共16.0分）13.如图所示，质量为m、长为L的直导线用两绝缘细线悬挂于O、。
2011年高考物理试题分类汇编和解析——电磁学(最新)
2011年高考物理试题分类汇编和解析——电磁学（最新）
全国卷1 17.如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。
线段ab、bc和cd的长度均为L，且?abc??bcd?135。
流经导线的电流为I，方向如图中箭头所示。
导线段abcd所受到的磁场的作用力的合力
A.
方向沿纸面向上，大小为1)ILB
B.
方向沿纸面向上，大小为1)ILB
C.
方向沿纸面向下，大小为1)ILB
D.
方向沿纸面向下，大小为1)ILB
答案A
【解析】本题考查安培力的大小与方向的判断.该导线可以用a和d之间的直导线长为0(2?1)L来等效代替,根据F?BIl,可知大小为(2?1)BIL,方向根据左手定则.A正确.
18.如图所示。
一电场的电场线分布关于y轴（沿竖直方向）
对称，O、M、N是y轴上的三个点，且OM=MN，P点在y轴
的右侧，MP⊥ON，则
A.M点的电势比P点的电势高
B.将负电荷由O点移动到P点，电场力做正功
C. M、N 两点间的电势差大于O、M两点间的电势差
D.在O点静止释放一带正电粒子，该粒子将沿y轴做直线运
动
答案AD
【解析】本题考查电场、电势、等势线、以及带电粒子在电场中的运动.由图和几何关系可知M和P两点不处在同一等势线上而且有?M??P,A对.将负电荷由O点移到P要克服电场力做功,及电场力做负功,B错.根据U?Ed,O到M的平均电场强度大于M到N的平均电场强度,所以有UOM?UMN,C错.从O点释放正电子后,电场力做正功,该粒子将沿y轴做加速直线运动.
26（21分）（注意：在试题卷上作答无效）
．．．．．．．．．。
安培力(带详细答案)
磁场与安培力考点一对磁感应强度的理解1、理解磁感应强度的三点注意事项(1)磁感应强度由磁场本身决定，因此不能根据定义式B＝FIL认为B与F成正比，与IL成反比。
(2)测量磁感应强度时小段通电导线必须垂直磁场放入，如果平行磁场放入，则所受安培力为零，但不能说该点的磁感应强度为零。
(3)磁感应强度是矢量，其方向为放入其中的小磁针N极的受力方向，也是自由转动的小磁针静止时N极的指向。
2、磁感应强度B与电场强度E的比较3、地磁场的特点(1)在地理两极附近磁场最强，赤道处磁场最弱。
(2)地磁场的N极在地理南极附近，S极在地理北极附近。
(3)在赤道平面(地磁场的中性面)附近，距离地球表面相等的各点，地磁场的强弱程度相同，且方向水平。
1、(多选)(2015·全国卷Ⅱ)指南针是我国古代四大发明之一。
关于指南针，下列说法正确的是()A．指南针可以仅具有一个磁极B．指南针能够指向南北，说明地球具有磁场C．指南针的指向会受到附近铁块的干扰D．在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转2、(2014·全国卷Ⅰ)关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是( )A ．安培力的方向可以不垂直于直导线B ．安培力的方向总是垂直于磁场的方向C ．安培力的大小与通电直导线和磁场方向的夹角无关D ．将直导线从中点折成直角，安培力的大小一定变为原来的一半3、如图所示，一段导线abcd 位于磁感应强度大小为B 的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直。
ab 、bc 和cd 段的长度均为L ，且Ⅰabc ＝Ⅰbcd ＝135°。
流经导线的电流为I ，方向如图中箭头所示。
判断导线abcd 所受到的磁场的作用力的合力，下列说法正确的是( )A．方向沿纸面向上，大小为(2＋1)ILBB ．方向沿纸面向上，大小为(2－1)ILBC ．方向沿纸面向下，大小为(2＋1)ILBD ．方向沿纸面向下，大小为(2－1)ILB考点二 安培定则的应用与磁场的叠加1、常见磁体的磁感线2、电流的磁场及安培定则安培定则 磁感线 磁场特点直线电流的磁场无磁极、非匀强磁场，且距导线越远磁场越弱 环形电流的磁场 环形电流的两侧分别是N 极和S 极，且离圆环中心越远磁场越弱通电螺线管的磁场与条形磁铁的磁场相似，管内为匀强磁场，管外为非匀强磁场 3、磁场的叠加：磁感应强度为矢量，合成与分解遵循平行四边形定则。
磁感应强度练习题及答案解析
1．下列关于磁场的说法中正确的是( )A．磁场和电场一样，是客观存在的物质B．磁场是为了解释磁极间相互作用而人为规定的C．磁极与磁极间是直接发生作用的D．磁场只有在磁极与磁极、磁极与电流发生作用时才产生解析：选A.磁场是一种客观存在于磁极、电流周围的特殊物质，所有的磁现象都是通过磁场发生的．故选项A是正确的．2．(2011年长春高二检测)物理实验都需要有一定的控制条件．奥斯特做电流磁效应实验时，应排除地磁场对实验的影响．关于奥斯特的实验，下列说法中正确的是( ) A．该实验必须在地球赤道上进行B．通电直导线应该竖直放置C．通电直导线应该水平东西方向放置D．通电直导线应该水平南北方向放置解析：选D.小磁针静止时指向南北，说明地磁场的方向为南北方向，当导线南北方向放置时，能产生东西方向的磁场，把小磁针放置在该处时，可有明显的偏转，故选项D正确．3．(2011年长沙高二检测)关于磁感应强度，下列说法中正确的是( )A．若长为L、电流为I的导线在某处受到的磁场力为F，则该处的磁感应强度必为F ILB．由B＝FIL知，B与F成正比，与IL成反比C．由B＝FIL知，一小段通电导线在某处不受磁场力，说明该处一定无磁场D．磁感应强度的方向就是小磁针北极所受磁场力的方向解析：选D.磁场中某点的磁感应强度B是客观存在的，与是否放置通电导线无关，故选项B错．定义式B＝FIL中要求一小段通电导线应垂直于磁场放置才行，如果平行于磁场放置，则力F为零．故选项A、C均错．正确答案为D.4．有一小段通电导线，长为1 cm，电流强度为5 A，把它置于磁场中某点，受到的磁场力为 N，则该点的磁感应强度B一定是( )A．B＝2 T B．B≤2 TC．B≥2 T D．以上情况都有可能解析：选C.如果通电导线是垂直磁场方向放置的，此时所受磁场力最大F＝ N，则该点的磁感应强度为：B＝FIL＝错误! T＝2 T.如果通电导线不是垂直磁场方向放置的，则受到的磁场力小于垂直放置时的受力，垂直放置时受力将大于 N，由定义式可知，B将大于2 T，应选C.5.图3－1－2如图3－1－2所示是实验室里用来测量磁场力的一种仪器——电流天平，某同学在实验室里，用电流天平测算通电螺线管中的磁感应强度，他测得的数据记录如下所示，请你算出通电螺线管中的磁感应强度B.已知：CD段导线长度：4×10－2 m天平平衡时钩码重力：4×10－5 N通过导线的电流： A解析：由题意知，I＝ A，G＝4×10－5 N，L＝4×10－2 m．电流天平平衡时，导线所受磁场力的大小等于钩码的重力，即F＝G.由磁感应强度的定义式B＝FIL得：B＝FIL＝错误! T＝×10－3 T.所以，通电螺线管中的磁感应强度为×10－3 T.答案：×10－3 T一、选择题1.图3－1－3如图3－1－3所示，假设将一个小磁针放在地球的北极点上，那么小磁针的N极将( )A．指北B．指南C．竖直向上D．竖直向下解析：选D.地球的北极点是地磁场的S极附近，此处的磁感线竖直向下，故此处小磁针的N极竖直向下，D正确．2．关于地球的磁场，下列说法正确的是( )A．在地面上放置一个小磁针，小磁针的南极指向地磁场的南极B．地磁场的南极在地理北极附近C．地球上任何地方的地磁场方向都是和地面平行的D．地球磁偏角的数值在地球上不同地点是不同的答案：BD3．(2011年湛江高二检测)关于磁场，下列说法中正确的是( )A．磁场和电场一样，都是客观存在的特殊物质B．磁场对处在其中的磁体有磁场力的作用C．磁铁对通电导线不可能有力的作用D．两根通电导线之间不可能有力的作用解析：选AB.磁场和电场虽然看不见，摸不着，但它们都是客观存在的物质，可以通过磁体或电荷检验它们的存在．磁场的基本性质是对放入其中的磁体或电流有力的作用．电流与磁体之间，电流与电流之间的相互作用都是通过磁场发生的．4．将一小段通电直导线垂直磁场方向放入一匀强磁场中，图3－1－4能正确反映各量间关系的是( )图3－1－4解析：选BC.匀强磁场各处的磁感应强度的大小和方向相同，不随F或IL而发生变化，故B正确，D错误．由于导线垂直于磁场，有B＝FIL，即F＝ILB.可见在B不变的情况下F 与IL成正比，所以A错误，C正确．正确答案为B、C.5．(2011年南昌高二检测)某地的地磁场强度大约是×10－5T，一根长为500 m的导线，通入电流强度为10 A的电流，该导线可能受到的磁场力为( )A．0 B． NC． N D． N解析：选AB.由F＝ILB＝10×500××10－5 N＝ N．这是导线与磁场方向垂直时得到的最大磁场力，其他放置方向导线受的磁场力要小于 N，平行磁场放置时F＝0.故只要小于 N，大于或等于0的力均是有可能的．故正确答案为A、B.图3－1－56．如图3－1－5所示，A为电磁铁，C为胶木秤盘，A和C(包括支架)的总质量为M，B 为铁片，质量为m，当电磁铁通电，铁片被吸引上升的过程中，轻绳上拉力F的大小为( ) A．F＝MgB．mg＜F＜(M＋m)gC．F＝(M＋m)gD．F＞(M＋m)g解析：选D.在铁片B上升的过程中，轻绳上的拉力F大小等于A、C的重力Mg和B对A的引力F引的和．在铁片B上升的过程中，对B有F引－mg＝ma，所以F引＝mg＋ma.由牛顿第三定律可知B对A的引力F′引与A对B的引力F引大小相等、方向相反．所以F＝Mg＋mg ＋ma.7.图3－1－6一段通电的直导线平行于匀强磁场放入磁场中，如图3－1－6所示，导线上的电流由左向右流过．当导线以左端点为轴在竖直平面内转过90°的过程中，导线所受的安培力( )A．大小不变B．大小由零逐渐增大到最大C．大小由零先增大后减小D．大小由最大逐渐减小到零答案：B8．在磁场中的同一位置，先后引入长度相等的直导线a和b，a、b导线的方向均与磁场方向垂直，但两导线中的电流不同，因此所受的力也不同，如图3－1－7所示中的几幅图象表示的是导线所受的力F与通过导线的电流I的关系．a、b各自有一组F、I的数据，在图象中各描出一个点．在A、B、C、D四幅图中，正确的是( )图3－1－7解析：选BC.通电导线在磁场中受的力F＝BIL，由题意知，a、b两导线中长度相等，电流不同，所受力不同，但力F与I成正比，F－I图线一定是过原点的直线，因此答案只有B、C两幅图正确．二、计算题9．如图3－1－8所示，长为L、质量为m的导体棒图3－1－8用细线悬挂放入某匀强磁场中，导体棒与磁场方向垂直，当导体棒中通过的电流为I 时，细线上的拉力恰好为零，问磁感应强度B 为多大解析：由细线拉力恰好为0可知，磁场力为：F ＝mg又∵F ＝BIL 解得：B ＝mg IL. 答案：mg /IL10．磁场中放一与磁场方向垂直的电流元，通入的电流是 A ，导线长1 cm ，它受到的安培力为5×10－2N ．问：(1)这个位置的磁感应强度是多大(2)如果把通电导线中的电流增大到5 A 时，这一点的磁感应强度是多大 (3)如果通电导线在磁场中某处不受磁场力，是否可以肯定这里没有磁场 解析：(1)由磁感应强度的定义式得：B ＝F IL ＝5×10－2N A×1×10－2 m＝2 T. (2)磁感应强度B 是由磁场和空间位置(点)决定的，和导线的长度L 、电流I 的大小无关，所以该点的磁感应强度是2 T.(3)如果通电导线在磁场中某处不受磁场力，则有两种可能： ①该处没有磁场；②该处有磁场，但通电导线与磁场方向平行． 答案：(1)2 T (2)2 T (3)见解析11．(2011年浙江宁波高三联考)金属滑杆ab 连着一图3－1－9弹簧，水平地放置在两根互相平行的光滑金属导轨cd 、ef 上，如图3－1－9所示，垂直cd 与ef 有匀强磁场，磁场方向如图所示，合上开关S ，弹簧伸长2 cm ，测得电路中电流为5 A ，已知弹簧的劲度系数为20 N/m ，ab 的长为L ＝ m ．求匀强磁场的磁感应强度的大小是多少解析：弹簧拉力F弹＝kΔx金属杆所受磁场力：F＝BIL由平衡条件知：F＝F弹即ILB＝kΔx故B＝kΔxIL＝ T.答案： T。
高考物理一轮复习 课时作业 第32讲 磁感应强 安培力
第32讲磁感应强度安培力1．如图所示，一带负电的金属环绕轴OO′以角速度ω匀速旋转，在环左侧轴线上的小磁针最后平衡的位置是( )A．N极竖直向上B．N极竖直向下C．N极沿轴线向左D．N极沿轴线向右【解析】负电荷的运动方向是电流的反方向，根据右手螺旋定则，在环形电流内部的磁场方向是水平向左，小磁针N极的指向是磁场的方向，所以N极应该沿轴线向左．【答案】C2．如图甲所示，a是长直密绕通电螺线管，应用DIS的磁传感器b沿a的轴线Ox从O点自左向右匀速穿过通电螺线管a.图乙中能正确反映磁传感器b感应到的磁感应强度B随x变化规律的是( )乙【解析】由于通电螺线管内部磁场为匀强磁场，在磁传感器b沿a的轴线Ox从O点自左向右匀速穿过通电螺线管a的过程中其感应到的磁场是先增大，后不变，再减小．【答案】D3．如图所示，两根平行放置的长直导线a和b中通有大小相同、方向相反的电流，a受到的磁场力大小为F1；当加入一与导线所在平面垂直的匀强磁场后，a受到的磁场力大小变为F2，则此时b受到的磁场力大小变为( )A．F2B．F1－F2C．F1＋F2D．2F1－F2【解析】根据安培定则和左手定则，可以判定a受b中电流形成的磁场的作用力是F1，方向向左．同理，b受a中电流形成的磁场的作用力大小也是F1，方向向右．新加入的磁场无论什么方向，a、b受到的这个磁场的作用力F总是大小相等、方向相反的．如果F与F1方向相同，则两导线受到的力大小都是F＋F1.若F与F1的方向相反，则a、b受到的力的大小都是|F－F1|.因此当再加上磁场时，若a受到的磁场力大小是F2，则b受到的磁场力大小也是F2，所以选项A正确．【答案】A4．如图所示，A为螺线管，B为铁芯，C为套在铁芯B上的绝缘磁环．现将A、B、C放置在天平的左盘上，当A中通有电流I时，C悬停在A的上方，天平保持平衡．当调节滑动变阻器，使A中的电流增大时，绝缘磁环C将向上运动．在绝缘磁环C上升到最高点的过程中，若不考虑摩擦及空气阻力的影响，下列说法中正确的是( )A．天平仍然保持平衡B．天平左盘先下降后上升C．天平左盘先上升后下降D．当绝缘磁环的速度最大时，加速度也最大【解析】结合安培力考查了超重与失重，在绝缘磁环C上升到最高点的过程中，先加速上升，然后减速上升，所以先超重，后失重，即选项B正确．【答案】B5．如图所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力( ) A．方向沿纸面向上，大小为 (2＋1)ILBB．方向沿纸面向上，大小为 (2－1)ILBC．方向沿纸面向下，大小为 (2＋1)ILBD．方向沿纸面向下，大小为 (2－1)ILB【解析】该导线可以用a和d之间的直导线长为(2＋1)L来等效代替，根据F＝BIl，可知大小为(2＋1)BIL，方向根据左手定则，A正确．【答案】A甲6．如图甲所示，两平行导轨与水平面成θ角倾斜放置，电源、电阻、金属细杆及导轨组成闭合回路，细杆与导轨间的摩擦不计．整个装置分别处在图乙所示的匀强磁场中，其中可能使金属细杆处于静止状态的是( )乙【解析】通电导线受到重力、支持力和安培力．如果这三个力的合力可以等于零，则受力平衡．B选项中当重力与安培力大小相等、支持力为零时可平衡．【答案】B甲7．如图甲所示，在竖直向下的匀强磁场中，有两根竖直放置的平行导轨AB、CD，导轨上放有质量为m的金属棒MN，棒与导轨间的动摩擦因数为μ.现从t＝0时刻起，给棒通以图示方向的电流，且电流与时间成正比，即I＝kt，其中k为恒量．若金属棒与导轨始终垂直，则图乙中表示棒所受的摩擦力随时间变化的四幅图中，正确的是( )乙【解析】当F f＝μBIL＝μBLkt<mg时，棒沿导轨向下加速；当F f＝μBLkt>mg时，棒沿导轨向下减速；在棒停止运动前，所受摩擦力为滑动摩擦力，大小为：F f＝μBLkt；当棒停止运动时，摩擦力立即变为静摩擦力，大小为：F f＝mg，故选项C正确．【答案】C8．如图所示，质量为m的回形针系在细线下端被磁铁吸引保持静止，此时细线与竖直方向的夹角为θ.则下列说法正确的是( )A．回形针静止时受到的磁铁对它的磁力大小为mg tan θB．回形针静止时受到的细线的拉力大小为mg cos θC．现用点燃的火柴对回形针加热，过一会发现回形针不被磁铁吸引了，原因是回形针加热后，分子电流排列无序了D．现用点燃的火柴对回形针加热，过一会发现回形针不被磁铁吸引了，原因是回形针加热后，分子电流消失了【解析】回形针静止时受到的磁铁对它的磁力大小和方向都不确定，拉力大小也不能确定，故A、B两项错误；对回形针加热，回形针磁性消失是因为分子电流排列无序了，所以选项C正确，D错误．【答案】C9．图示为一测定磁感应强度B的实验装置，天平右端挂一矩形线圈，其匝数为5，底边cd长20 cm，线圈放在待测匀强磁场中．设磁场方向垂直于纸面向里，当线圈中通入图示方向的电流I＝100 mA时，天平平衡；如果电流方向相反，则要在天平左盘加质量m＝8.0 g的砝码才能平衡．则磁感应强度B的量值为( )A. 0.2 TB. 0.4 TC. 0.8 TD. 1.2 T【解析】磁场方向垂直于纸面向里时线圈受到的安培力为：F 1＝NBIL ，方向向上，设左端砝码的重量为G 1，线框的重量为G 0，根据力的平衡有：G 0－NBIL ＝G 1；当电流反向时线框受的安培力向下，由力的平衡可得：G 0＋NBIL ＝G 1＋G m ，两式相减可解得B ＝0.4 T.【答案】B10．粗细均匀的直导线ab 的两端悬挂在两根相同的弹簧下边，ab 恰好处在水平位置，如图所示．已知ab 的质量m ＝10 g ，长度L ＝50 cm ，沿水平方向与ab 垂直的匀强磁场的磁感应强度B ＝0.4 T.(1)要使两根弹簧能处在自然状态，既不被拉长，也不被压缩，ab 中应沿什么方向、通过多大的电流？ (2)如导线中有方向从a 到b 、大小为0.2 A 的电流通过时，两根弹簧均被拉长了Δx ＝1 mm ，求该弹簧的劲度系数．(3)当由b 到a 方向通过0.2 A 的电流时两根弹簧被拉长多少？(取g ＝9.8 m/s 2)【解析】(1)只有ab 受到的磁场力方向竖直向上且大小等于ab 的重力时，两根弹簧才能处于自然状态．根据左手定则，ab 中的电流应由a 到b ，电流的大小由mg ＝BIL 解得：I ＝mg BL ＝0.01×9.80.4×0.5A ＝0.49 A. (2)导线中通过由a 到b 的电流时，受到竖直向上的磁场力作用，被拉长的两根弹簧对ab 有竖直向上的拉力，同时ab 受竖直向下的重力，平衡时平衡方程为：BIL ＋2k ·Δx ＝mg可得弹簧的劲度系数k ＝mg －BIL 2·Δx ＝0.01×9.8＋0.4×0.2×0.52×0.001N/m ＝69 N/m.(3)当电流方向由b 向a 时，ab 所受磁场力竖直向下，这时的平衡方程为：2k ·Δx ′＝mg ＋BIL由此式可求出两根弹簧被拉伸的长度为：Δx ′＝mg ＋BIL 2k ＝0.01×9.8＋0.4×0.2×0.52×69m ＝0.001 m.【答案】(1)由a 到b 0.49 A (2)69 N/m (3)0.001 m甲11．如图甲所示，电源的电动势E ＝2 V ，内阻r ＝0.5 Ω，两竖直导轨间的距离L ＝0.2 m ，竖直导轨的电阻可以忽略不计．金属棒的质量m ＝0.1 kg ，电阻R ＝0.5 Ω，它与导轨间的动摩擦因数μ＝0.4，在纸外一侧垂直靠在两导轨上．为使金属棒不下滑，施一与纸面成30°夹角与金属棒垂直且斜向纸里的磁场，则磁感应强度的大小应满足什么条件？(设最大静摩擦力等于滑动摩擦力，取g＝10 m/s2)乙【解析】对金属棒进行受力分析，设磁感应强度为B1时，金属棒恰好不下滑，此时它的受力情况如图乙所示，有：F cos 30°＝F NF sin 30°＋f＝mgf＝μF NF＝B1IL丙I＝ER＋r解得：B1＝3.0 T设磁感应强度为B2时，金属棒恰好不上滑，此时它的受力情况如图丙所示．同理有：B2IL sin 30°＝μB2IL cos 30°＋mg解得：B2＝16.3 T故磁感应强度B的大小应满足：3．0 T≤B≤16.3 T.【答案】3.0 T≤B≤16.3 T12．如图所示，两平行金属导轨间的距离L＝0.40 m，金属导轨所在的平面与水平面的夹角θ＝37°，在导轨所在平面内，分布着磁感应强度B＝0.50 T、方向垂直于导轨所在平面的匀强磁场，金属导轨的一端接有电动势E＝4.5 V、内阻r＝0.50 Ω 的直流电源．现把一根质量m＝0.040 kg的导体棒ab放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R0＝2.5 Ω，金属导轨电阻不计，g取10 m/s2，已知sin 37°＝0.60，cos 37°＝0.80，求：(1)通过导体棒的电流大小．(2)导体棒受到的安培力大小．(3)导体棒受到的摩擦力大小．【解析】(1)导体棒、金属导轨和直流电源构成闭合电路，根据闭合电路欧姆定律有：I＝ER0＋r＝1.5 A.(2)导体棒受到的安培力：F安＝BIL＝0.30 N.(3)导体棒所受重力沿斜面向下的分力为：F1＝mg sin 37°＝0.24 N由于F1小于安培力，故导体棒受沿斜面向下的摩擦力f作用，根据共点力平衡条件知：mg sin 37°＋f＝F安解得：f＝0.06 N.【答案】(1)1.5 A (2)0.30 N (3)0.06 N。
云南省2011届高三物理一轮复习试题 磁感应强度和安培力 旧人教版
第十一单元磁场第55讲磁感应强度安培力体验成功1.关于磁场和磁感线，如下表示正确的答案是()A.磁感线可以形象地描述磁场的强弱和方向，其每一点的磁场方向在该处的切线方向上B.磁极间的相互作用是通过磁场产生的C.磁感线总是从磁体的N极指向S极D.磁感线就是磁场中碎铁屑磁化后排列成的曲线解析：磁感线的相对疏密可以表示磁场的强弱，切线方向为磁场的方向，选项A正确；这是磁场的根本特性，选项B正确；在磁体内部，磁感线由S极指向N极，选项C错误；磁感线是虚拟的、不存在的，是为形象地描述磁感应强度而引入的，选项D错误.答案：AB2.在地球赤道上空有一小磁针处于水平静止状态，突然发现小磁针的N极向东偏转，由此可知()A.一定是小磁针正东方向有一条形磁铁的N极靠近小磁针B.可能是小磁针正东方向有一条形磁铁的S极靠近小磁针C.可能是小磁针正上方有电子流自南向北水平通过D.可能是小磁针正上方有电子流自北向南水平通过解析：小磁针的N极向东偏转，如此一定是小磁针所在位置的磁场方向变成偏东方向，因此此处可能有磁体产生的磁场，也可能是电流产生的磁场，所以选项A错误、B正确.电子带负电，电子流自南向北水平通过，在小磁针所处位置产生的磁场向东，选项C正确.答案：BC3.实验室经常使用的电流表是磁电式仪表.这种电流表的构造如图甲所示.蹄形磁铁和铁芯间的磁场是均匀地辐向分布的.假设线圈中通以如图乙所示的电流，如此如下说法正确的答案是()A.在量程内指针转至任一角度，线圈平面都跟磁感线平行B.线圈转动时，螺旋弹簧被扭动，阻碍线圈转动C.当线圈在如图乙所示的位置时，b端受到的安培力方向向上D.当线圈在如图乙所示的位置时，安培力的作用使线圈沿顺时针方向转动解析：指针在量程内线圈一定处于磁场之中，由于线圈与铁芯共轴，线圈平面总是与磁感线平行，A正确；电表的调零使得当指针处于“0〞刻度时，螺旋弹簧处于自然状态，所以无论线圈向哪一方向转动都会使螺旋弹簧产生阻碍线圈转动的力，B正确；由左手定如此知，b端受到的安培力方向向下，安培力将使线圈沿顺时针方向转动，C错误，D正确.答案：ABD4.如下列图，直角坐标系Oxyz处于匀强磁场中，有一条长0.6m的直导线沿Ox方向通有大小为9A的电流，受到的安培力沿Oz方向，大小为2.7N，如此该磁场可能的方向和磁感应强度B的最小值为()A.平行于xOy平面，B＝0.5TB.平行于xOy平面，B＝1.0TC.平行于yOz平面，B＝0.5TD.平行于xOz平面，B＝1.0T解析：由左手定如此可知，F 垂直于I 与B 决定的平面，且当B 与I 垂直时，B 的值最小.由此可以判断出选项A 、C 正确.答案：AC5.如下列图，三根通电长直导线P 、Q 、R 互相平行且通过正三角形的三个顶点，三条导线中通有大小相等、方向垂直纸面向里的电流.通过直导线产生的磁场的磁感应强度B ＝kIr，I 为通电导线的电流大小，r 为与通电导线的距离，k 为常量.如此通电导线R 受到的磁场力的方向是()A.垂直R ，指向y 轴负方向B.垂直R ，指向y 轴正方向C.垂直R ，指向x 轴负方向D.垂直R ，指向x 轴正方向解析：安培力的方向与电流方向垂直，P 、Q 在R 处产生的合磁场方向沿x 轴正方向，由左手定如此可以判断出R 受到的磁场力方向指向y 轴负方向.答案：A6.如图甲所示，一根重G ＝0.2N 、长L ＝1m 的金属棒ab ，在其中点弯成60°角，将此通电导体放入匀强磁场中，导体两端a 、b 悬挂于两一样的弹簧下端，当导体中通以I ＝2A 的电流时，两根弹簧比原长各缩短Δx ＝0.01m.匀强磁场的方向水平向外，磁感应强度B ＝0.4T ，求：(1)导线中电流的方向. (2)弹簧的劲度系数k .解析：(1)通电后，根据左手定如此可判断安培力的方向，F 、F ′的方向各与导线垂直(如图乙所示)，而F 、F ′的合力如此是竖直向上的，所以导线中电流的流向应为b →a .乙(2)ab 在重力G ，弹簧弹力F 1、F 2，安培力F 、F ′的作用下处于平衡状态，如此：F 1＋F 2＋G ＝F cos60°＋F ′cos60°2k Δx ＋G ＝2BI ·L2cos60°解得：k ＝BIL cos60°－G2Δx＝0.4×2×1×12－0.22×0.01N/m＝10N/m.答案：(1)b →a (2)10N/m金典练习二十七磁感应强度安培力选择题局部共10小题，每一小题6分.在每一小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确.1.如下列图，在平面M 内放有一半径为r 的半圆形导线，导线中所通的电流为I 1，在半圆线圈圆心O 处垂直平面M 放一长直导线，导线中通以向上的电流I2.长直导线在半圆形导线处产生的磁感应强度为B ，如此半圆形导线所受的安培力的大小是()A.2BI1r B.2BI 2r C.πBI 1r D.0解析：直线电流产生的磁场是一组同心圆，I 2为半圆形电流，与磁场方向平行，所以半圆形导线不受安培力.答案：D2.通电矩形导线框abcd与无限长通电直导线MN在同一平面内，电流方向如下列图，ad边与MN平行.关于MN中电流产生的磁场对线框的作用，如下表示中正确的答案是()A.线框有两条边所受到的安培力方向一样B.线框有两条边所受到的安培力大小一样C.整个线框有向里收缩的趋势D.假设导线MN向左微移，各边受力将变小，但合力不变解析：由直线电流产生磁场的特点可知，与导线距离相等的位置磁感应强度大小相等.因此ab与cd边受到的安培力大小相等，但ab受力方向向下，cd受力方向向上，即两者的方向相反.ad受力方向向左，bc受力方向向右，但ad受到的力大于bc受到的力；假设MN向左微移，如此线框各边所在处磁场均减弱，故各边受力均变小，但ad边所在处减弱更多，故线框所受向左的合力变小.答案：B3.19世纪20年代，以塞贝克为代表的科学家已经认识到：温度差会引起电流.安培考虑到地球自转造成了太阳照射后正面与背面的温度差，从而提出“地球磁场是绕地球的环行电流引起的〞的假设.磁子午线是地球磁场N极与S极在地球外表的连线，如此该假设中的电流方向是A.由西向东垂直磁子午线B.由东向西垂直磁子午线C.由南向北沿磁子午线D.由赤道向两极沿磁子午线解析：因为地磁场N极在地球南极附近，地磁场S极在地球北极附近，故由安培定如此可得题中假设的电流方向是由东向西垂直磁子午线.答案：B4.在xOy平面中有一通电直导线ab与Ox、Oy轴相交，导线中的电流方向如下列图.该区域有匀强磁场，通电直导线所受磁场力的方向与Oz轴的正方向一样，该磁场的磁感应强度的方向可能是()A.沿x轴负方向B.沿y轴负方向C.沿z轴正方向D.沿z轴负方向解析：当电流方向与磁场方向不垂直时，可以将磁感应强度进展分解，分解为与电流方向垂直的分量和与电流方向平行的分量.根据左手定如此，手心应与磁感应强度垂直电流方向的分量垂直.当磁感应强度的方向为x轴负方向或y轴负方向时，都有与电流垂直的分量，根据左手定如此判定，受力方向都沿z轴正方向，如图乙所示.答案：AB5.如下有关磁感线的说法中，正确的答案是()A.在磁场中存在着一条一条的磁感线B.磁感线是起源于N极，止于S极C.磁感线越密集处磁场越强D.两条磁感线之间的区域不存在磁场解析：磁感线在磁场中实际不存在，是人们为了研究问题方便而引入的假想线，选项A 错误.在磁体外部的磁感线从N极出发，止于S极；在磁体内部的磁感线从S极出发，止于N极，选项B错误.磁感线的疏密程度可以反映磁场强弱，选项C正确.磁场存在于磁体周围的整个空间中，选项D错误.答案：C6.图示的装置中，劲度系数较小的金属轻弹簧下端恰好浸到水银面，电源电动势足够大.当闭合开关S后，弹簧将()A.保持静止B.收缩C.变长D.不断上下振动解析：在开关闭合的瞬间，有电流流过弹簧，弹簧可以看成由很多匝环形电流组成，每一匝环形电流相当于一个小的条形磁铁，由右手螺旋定如此可以判断出各匝相互吸引.弹簧收缩后脱离水银，弹簧中无电流，各匝不再相互吸引，弹簧恢复原长，又与水银接触；接触，通电，再又重复上述过程.故弹簧不断上下振动.答案：D7.如图甲所示，条形磁铁放在水平桌面上，在其左上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面向里的电流，用F N表示磁铁对桌面的压力，f表示桌面对磁铁的摩擦力，如此导线通电后与通电前相比()A.F N减小，f＝0B.F N减小，f≠0、方向向左C.F增大，f＝0D.F N增大，f≠0、方向向左解析：解法一画出条形磁铁周围的磁感线，由左手定如此可知长直导线的受力方向为左上方向；由牛顿第三定律可知条形磁铁的受力方向为右下方向，如图乙所示.应当选项D正确.解法二画出条形磁铁的等效环形电流，如图乙所示.由电流之间安培力方向特点很容易判定这些环形电流受直导线的安培力的合力应向右下方向，选项D正确.答案：D8.在赤道上竖立一避雷针.当一团带负电的乌云经过其正上方时，地磁场对避雷针的作用力()A.向东B.向西C.向南D.向北解析：作出如下列图的方位图，带负电的云层放电，如此避雷针中的电流方向竖直向上，由左手定如此判断，地磁场对避雷针的作用力向西.答案：B9.如图甲所示，把一通电导线AB放在蹄形磁铁磁极的正上方，导线可以自由移动.当导线AB中通有图示方向的电流I时，从上往下看，导线的运动情况是()A.按顺时针方向转动，同时下降B.按顺时针方向转动，同时上升C.按逆时针方向转动，同时下降D.按逆时针方向转动，同时上升解析：先采取电流元受力分析法，把直线电流等效为OA、OB两段电流元，如图乙所示.根据左手定如此可知，两段电流元所受安培力方向相反(OA电流元受力指向纸面外，OB电流元受力指向纸面里).可见，从上往下看时，导线将逆时针转动.再采取特殊位置分析法，取导线逆时针转过90°的特殊位置来分析，如图丙所示.根据左手定如此判断出安培力的方向向下，故导线在逆时针转动的同时，向下运动，所以正确答案为C.答案：C10.如图甲所示，用粗细均匀的电阻丝折成平面三角形框架置于光滑水平面上，三边的长度分别为3L、4L和5L，长度为L的电阻丝的电阻为r，框架与一电动势为E、内阻不计的电源相连接，整个系统处于方向垂直于框架平面、磁感应强度为B的匀强磁场，如此框架受到的安培力的合力为()A.0B.BqL r ，方向b →dC.2BEL r ，方向d →bD.12BEL 7r，方向b →d解析：由题意知，通过ac 边的电流为：I1＝E 5r由a →b →c 的电流I 2＝E7r故框架的受力情况如图乙所示.如此：Fac ＝B ·5L ·E 5r ＝BLEr ，方向b →dF ab ＝3BLE 7r ，方向b →cF bc ＝4BLE 7r，方向b →a由平行四边形定如此知，F ab 、F bc 的合力与F ac 同向，大小为5BLE7r，如图丙所示.故框架受到的安培力的合力为：F ＝5BLE 7r ＋BLE r ＝12BLE 7r ，方向b →d .答案：D非选择题局部共3小题，共40分.11.(13分)图示为等臂电流天平，可以用来测量匀强磁场的磁感应强度.它的右臂挂着匝数n ＝9的矩形线圈，线圈的水平边长为l ，处于匀强磁场内，磁感应强度的大小为B 、方向与线圈平面垂直.当线圈中通过电流I 时，调节砝码使两臂达到平衡.然后使电流反向、大小不变，这时需要在左盘中增加质量为m 的砝码，才能使两臂再次达到新的平衡.(1)导出用量和可测量量n 、m 、l 、I 表达B 的计算式.(2)当l ＝10.0cm 、I ＝0.10A 、m ＝7.2g 时，磁感应强度B 是多大？(取重力加速度g ＝10m/s 2)解析：(1)设电流方向未改变时，等臂天平的左盘内砝码的质量为m 1，右盘内砝码的质量为m 2，由平衡条件有：m 1g ＝m 2g －nBIl电流方向改变之后有： (m 1＋m )g ＝m 2g ＋nBIl联立两式可得：B ＝mg2nIl.(2)将n ＝9，l ＝10cm ，I ＝0.1A ，m ＝7.2g 代入B ＝mg2nIl中得：B ＝0.4T.答案：(1)B ＝mg2nIl(2)0.4T12.(13分)如图甲所示，电源的电动势E ＝2V ，内阻r ＝0.5Ω，两竖直导轨间的距离L ＝0.2m ，竖直导轨的电阻可以忽略不计.金属棒的质量m ＝0.1kg ，电阻R ＝0.5Ω，它与导轨间的动摩擦因数μ＝0.4，在纸外一侧垂直靠在两导轨上.为使金属棒不下滑，施一与纸面成30°夹角、与导线垂直且斜向纸里的磁场，如此磁感应强度的大小应满足什么条件？(设最大静摩擦力等于滑动摩擦力，取g ＝10m/s 2)解析：对金属棒进展受力分析，设磁感应强度为B 1时，金属棒恰好不下滑，此时它的受力情况如图乙所示，有： F cos30°＝F N F sin30°＋f ＝mg f ＝μF N F ＝B 1ILI ＝E R ＋r解得：B 1＝3.0T设磁感应强度为B 2时，金属棒恰好不上滑，此时它的受力情况如图丙所示.同理有：B 2IL sin30°＝μB 2IL cos30°＋mg 乙丙 解得：B 2＝16.3T故磁感应强度B 的大小应满足： 3.0T ≤B ≤16.3T.答案：3.0T ≤B ≤16.3T13.(14分)图示为导轨式电磁炮实验装置示意图.两根平行长直金属导轨沿水平方向固定，其间安放有一金属滑块(即实验用弹丸).滑块可沿导轨无摩擦滑行，且始终与导轨保持良好接触.电源提供的强大电流从一根导轨流入，经过滑块，再从另一导轨流回电源.滑块被导轨中的电流形成的磁场推动而发射.在发射过程中，该磁场在滑块所在位置始终可以简化为匀强磁场，方向垂直于纸面，其强度与电流的关系为B ＝kI ，比例常量k ＝2.5×10－6T/A.两导轨内侧间距l ＝1.5cm ，滑块的质量m ＝30g ，滑块沿导轨滑行5m 后获得的发射速度v ＝3.0km/s(此过程视为匀加速运动).(1)求发射过程中电源提供的电流.(2)假设电源输出的能量有4%转换为滑块的动能，如此发射过程中电源的输出功率和输出电压各是多大？解析：(1)由匀加速直线运动公式得：a ＝v 22s＝9×105m/s 2 由安培力公式和牛顿第二定律，有： F ＝BIl ＝kI 2l ＝ma因此I ＝makl＝8.5×105A.(2)滑块获得的动能是电源输出能量的4%，即：P ·Δt ×4%＝12mv 2发射过程中电源供电时间为：Δt ＝v a ＝13×10－2s所需的电源输出功率为：P ＝12mv 2Δt ×4%＝1.0×109W由功率P ＝IU ，解得输出电压为：U ＝PI＝1.2×103V .答案：(1)8.5×105A(2)1.0×109W1.2×103V。
磁感应强度练习题及答案解析
1．下列关于磁场的说法中正确的是( )A．磁场和电场一样，是客观存在的物质B．磁场是为了解释磁极间相互作用而人为规定的C．磁极与磁极间是直接发生作用的D．磁场只有在磁极与磁极、磁极与电流发生作用时才产生解析：选A.磁场是一种客观存在于磁极、电流周围的特殊物质，所有的磁现象都是通过磁场发生的．故选项A是正确的．2．(2011年长春高二检测)物理实验都需要有一定的控制条件．奥斯特做电流磁效应实验时，应排除地磁场对实验的影响．关于奥斯特的实验，下列说法中正确的是( ) A．该实验必须在地球赤道上进行B．通电直导线应该竖直放置C．通电直导线应该水平东西方向放置D．通电直导线应该水平南北方向放置解析：选D.小磁针静止时指向南北，说明地磁场的方向为南北方向，当导线南北方向放置时，能产生东西方向的磁场，把小磁针放置在该处时，可有明显的偏转，故选项D正确．3．(2011年长沙高二检测)关于磁感应强度，下列说法中正确的是( )A．若长为L、电流为I的导线在某处受到的磁场力为F，则该处的磁感应强度必为F ILB．由B＝FIL知，B与F成正比，与IL成反比C．由B＝FIL知，一小段通电导线在某处不受磁场力，说明该处一定无磁场D．磁感应强度的方向就是小磁针北极所受磁场力的方向解析：选D.磁场中某点的磁感应强度B是客观存在的，与是否放置通电导线无关，故选项B错．定义式B＝FIL中要求一小段通电导线应垂直于磁场放置才行，如果平行于磁场放置，则力F为零．故选项A、C均错．正确答案为D.4．有一小段通电导线，长为1 cm，电流强度为5 A，把它置于磁场中某点，受到的磁场力为 N，则该点的磁感应强度B一定是( )A．B＝2 T B．B≤2 TC．B≥2 T D．以上情况都有可能解析：选C.如果通电导线是垂直磁场方向放置的，此时所受磁场力最大F＝ N，则该点的磁感应强度为：B＝FIL＝错误! T＝2 T.如果通电导线不是垂直磁场方向放置的，则受到的磁场力小于垂直放置时的受力，垂直放置时受力将大于 N，由定义式可知，B将大于2 T，应选C.5.图3－1－2如图3－1－2所示是实验室里用来测量磁场力的一种仪器——电流天平，某同学在实验室里，用电流天平测算通电螺线管中的磁感应强度，他测得的数据记录如下所示，请你算出通电螺线管中的磁感应强度B.已知：CD段导线长度：4×10－2 m天平平衡时钩码重力：4×10－5 N通过导线的电流： A解析：由题意知，I＝ A，G＝4×10－5 N，L＝4×10－2 m．电流天平平衡时，导线所受磁场力的大小等于钩码的重力，即F＝G.由磁感应强度的定义式B＝FIL得：B＝FIL＝错误! T＝×10－3 T.所以，通电螺线管中的磁感应强度为×10－3 T.答案：×10－3 T一、选择题1.图3－1－3如图3－1－3所示，假设将一个小磁针放在地球的北极点上，那么小磁针的N极将( )A．指北B．指南C．竖直向上D．竖直向下解析：选D.地球的北极点是地磁场的S极附近，此处的磁感线竖直向下，故此处小磁针的N极竖直向下，D正确．2．关于地球的磁场，下列说法正确的是( )A．在地面上放置一个小磁针，小磁针的南极指向地磁场的南极B．地磁场的南极在地理北极附近C．地球上任何地方的地磁场方向都是和地面平行的D．地球磁偏角的数值在地球上不同地点是不同的答案：BD3．(2011年湛江高二检测)关于磁场，下列说法中正确的是( )A．磁场和电场一样，都是客观存在的特殊物质B．磁场对处在其中的磁体有磁场力的作用C．磁铁对通电导线不可能有力的作用D．两根通电导线之间不可能有力的作用解析：选AB.磁场和电场虽然看不见，摸不着，但它们都是客观存在的物质，可以通过磁体或电荷检验它们的存在．磁场的基本性质是对放入其中的磁体或电流有力的作用．电流与磁体之间，电流与电流之间的相互作用都是通过磁场发生的．4．将一小段通电直导线垂直磁场方向放入一匀强磁场中，图3－1－4能正确反映各量间关系的是( )图3－1－4解析：选BC.匀强磁场各处的磁感应强度的大小和方向相同，不随F或IL而发生变化，故B正确，D错误．由于导线垂直于磁场，有B＝FIL，即F＝ILB.可见在B不变的情况下F 与IL成正比，所以A错误，C正确．正确答案为B、C.5．(2011年南昌高二检测)某地的地磁场强度大约是×10－5T，一根长为500 m的导线，通入电流强度为10 A的电流，该导线可能受到的磁场力为( )A．0 B． NC． N D． N解析：选AB.由F＝ILB＝10×500××10－5 N＝ N．这是导线与磁场方向垂直时得到的最大磁场力，其他放置方向导线受的磁场力要小于 N，平行磁场放置时F＝0.故只要小于 N，大于或等于0的力均是有可能的．故正确答案为A、B.图3－1－56．如图3－1－5所示，A为电磁铁，C为胶木秤盘，A和C(包括支架)的总质量为M，B 为铁片，质量为m，当电磁铁通电，铁片被吸引上升的过程中，轻绳上拉力F的大小为( ) A．F＝MgB．mg＜F＜(M＋m)gC．F＝(M＋m)gD．F＞(M＋m)g解析：选D.在铁片B上升的过程中，轻绳上的拉力F大小等于A、C的重力Mg和B对A的引力F引的和．在铁片B上升的过程中，对B有F引－mg＝ma，所以F引＝mg＋ma.由牛顿第三定律可知B对A的引力F′引与A对B的引力F引大小相等、方向相反．所以F＝Mg＋mg ＋ma.7.图3－1－6一段通电的直导线平行于匀强磁场放入磁场中，如图3－1－6所示，导线上的电流由左向右流过．当导线以左端点为轴在竖直平面内转过90°的过程中，导线所受的安培力( )A．大小不变B．大小由零逐渐增大到最大C．大小由零先增大后减小D．大小由最大逐渐减小到零答案：B8．在磁场中的同一位置，先后引入长度相等的直导线a 和b ，a 、b 导线的方向均与磁场方向垂直，但两导线中的电流不同，因此所受的力也不同，如图3－1－7所示中的几幅图象表示的是导线所受的力F 与通过导线的电流I 的关系．a 、b 各自有一组F 、I 的数据，在图象中各描出一个点．在A 、B 、C 、D 四幅图中，正确的是( )图3－1－7解析：选BC.通电导线在磁场中受的力F ＝BIL ，由题意知，a 、b 两导线中长度相等，电流不同，所受力不同，但力F 与I 成正比，F －I 图线一定是过原点的直线，因此答案只有B 、C 两幅图正确．二、计算题9．如图3－1－8所示，长为L 、质量为m 的导体棒图3－1－8用细线悬挂放入某匀强磁场中，导体棒与磁场方向垂直，当导体棒中通过的电流为I 时，细线上的拉力恰好为零，问磁感应强度B 为多大？解析：由细线拉力恰好为0可知，磁场力为：F ＝mg又∵F ＝BIL 解得：B ＝mg IL.答案：mg /IL 10．磁场中放一与磁场方向垂直的电流元，通入的电流是 A ，导线长1 cm ，它受到的安培力为5×10－2 N ．问：(1)这个位置的磁感应强度是多大？(2)如果把通电导线中的电流增大到5 A 时，这一点的磁感应强度是多大？(3)如果通电导线在磁场中某处不受磁场力，是否可以肯定这里没有磁场？解析：(1)由磁感应强度的定义式得：B ＝F IL ＝5×10－2 N A×1×10－2 m＝2 T. (2)磁感应强度B 是由磁场和空间位置(点)决定的，和导线的长度L 、电流I 的大小无关，所以该点的磁感应强度是2 T.(3)如果通电导线在磁场中某处不受磁场力，则有两种可能：①该处没有磁场；②该处有磁场，但通电导线与磁场方向平行．答案：(1)2 T (2)2 T (3)见解析11．(2011年浙江宁波高三联考)金属滑杆ab 连着一图3－1－9弹簧，水平地放置在两根互相平行的光滑金属导轨cd、ef上，如图3－1－9所示，垂直cd与ef有匀强磁场，磁场方向如图所示，合上开关S，弹簧伸长2 cm，测得电路中电流为5 A，已知弹簧的劲度系数为20 N/m，ab的长为L＝ m．求匀强磁场的磁感应强度的大小是多少？解析：弹簧拉力F弹＝kΔx金属杆所受磁场力：F＝BIL由平衡条件知：F＝F弹即ILB＝kΔx故B＝kΔxIL＝ T.答案： T。
高考物理一轮复习练习及解析第11单元磁场练习二十七磁感应强度安培力
练习二十七磁感应强度安培力选择题部分共10小题，每小题6分.在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确.1.如图所示，在平面M内放有一半径为r的半圆形导线，导线中所通的电流为I1，在半圆线圈圆心O处垂直平面M放一长直导线，导线中通以向上的电流I2.已知长直导线在半圆形导线处产生的磁感应强度为B，则半圆形导线所受的安培力的大小是()A.2BI1rB.2BI2rC.πBI1rD.0解析：直线电流产生的磁场是一组同心圆，I2为半圆形电流，与磁场方向平行，所以半圆形导线不受安培力.答案：D2.通电矩形导线框abcd与无限长通电直导线MN在同一平面内，电流方向如图所示，ad边与MN平行.关于MN中电流产生的磁场对线框的作用，下列叙述中正确的是()A.线框有两条边所受到的安培力方向相同B.线框有两条边所受到的安培力大小相同C.整个线框有向里收缩的趋势D.若导线MN向左微移，各边受力将变小，但合力不变解析：由直线电流产生磁场的特点可知，与导线距离相等的位置磁感应强度大小相等.因此ab与cd边受到的安培力大小相等，但ab受力方向向下，cd受力方向向上，即两者的方向相反.ad受力方向向左，bc受力方向向右，但ad受到的力大于bc受到的力；若MN向左微移，则线框各边所在处磁场均减弱，故各边受力均变小，但ad边所在处减弱更多，故线框所受向左的合力变小.答案：B3.19世纪20年代，以塞贝克为代表的科学家已经认识到：温度差会引起电流.安培考虑到地球自转造成了太阳照射后正面与背面的温度差，从而提出“地球磁场是绕地球的环行电流引起的”的假设.已知磁子午线是地球磁场N极与S极在地球表面的连线，则该假设中的电流方向是A.由西向东垂直磁子午线B.由东向西垂直磁子午线C.由南向北沿磁子午线D.由赤道向两极沿磁子午线解析：因为地磁场N极在地球南极附近，地磁场S极在地球北极附近，故由安培定则可得题中假设的电流方向是由东向西垂直磁子午线.答案：B4.在xOy平面中有一通电直导线ab与Ox、Oy轴相交，导线中的电流方向如图所示.该区域有匀强磁场，通电直导线所受磁场力的方向与Oz轴的正方向相同，该磁场的磁感应强度的方向可能是()A.沿x轴负方向B.沿y轴负方向C.沿z轴正方向D.沿z轴负方向解析：当电流方向与磁场方向不垂直时，可以将磁感应强度进行分解，分解为与电流方向垂直的分量和与电流方向平行的分量.根据左手定则，手心应与磁感应强度垂直电流方向的分量垂直.当磁感应强度的方向为x轴负方向或y轴负方向时，都有与电流垂直的分量，根据左手定则判定，受力方向都沿z轴正方向，如图乙所示.答案：AB5.下列有关磁感线的说法中，正确的是()A.在磁场中存在着一条一条的磁感线B.磁感线是起源于N极，止于S极C.磁感线越密集处磁场越强D.两条磁感线之间的区域不存在磁场解析：磁感线在磁场中实际不存在，是人们为了研究问题方便而引入的假想线，选项A 错误.在磁体外部的磁感线从N极出发，止于S极；在磁体内部的磁感线从S极出发，止于N极，选项B错误.磁感线的疏密程度可以反映磁场强弱，选项C正确.磁场存在于磁体周围的整个空间中，选项D错误.答案：C6.图示的装置中，劲度系数较小的金属轻弹簧下端恰好浸到水银面，电源电动势足够大.当闭合开关S后，弹簧将()A.保持静止B.收缩C.变长D.不断上下振动解析：在开关闭合的瞬间，有电流流过弹簧，弹簧可以看成由很多匝环形电流组成，每一匝环形电流相当于一个小的条形磁铁，由右手螺旋定则可以判断出各匝相互吸引.弹簧收缩后脱离水银，弹簧中无电流，各匝不再相互吸引，弹簧恢复原长，又与水银接触；接触，通电，再又重复上述过程.故弹簧不断上下振动.答案：D7.如图甲所示，条形磁铁放在水平桌面上，在其左上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面向里的电流，用F N表示磁铁对桌面的压力，f表示桌面对磁铁的摩擦力，则导线通电后与通电前相比()A.F N减小，f＝0B.F N减小，f≠0、方向向左C.F N增大，f＝0D.F N增大，f≠0、方向向左解析：解法一画出条形磁铁周围的磁感线，由左手定则可知长直导线的受力方向为左上方向；由牛顿第三定律可知条形磁铁的受力方向为右下方向，如图乙所示.故选项D正确.解法二画出条形磁铁的等效环形电流，如图乙所示.由电流之间安培力方向特点很容易判定这些环形电流受直导线的安培力的合力应向右下方向，选项D正确.答案：D8.在赤道上竖立一避雷针.当一团带负电的乌云经过其正上方时，磁场对避雷针的作用力()A.向东B.向西C.向南D.向北解析：作出如图所示的方位图，带负电的云层放电，则避雷针中的电流方向竖直向上，由左手定则判断，地磁场对避雷针的作用力向西.答案：B9.如图甲所示，把一通电导线AB放在蹄形磁铁磁极的正上方，导线可以自由移动.当导线AB中通有图示方向的电流I时，从上往下看，导线的运动情况是()A.按顺时针方向转动，同时下降B.按顺时针方向转动，同时上升C.按逆时针方向转动，同时下降D.按逆时针方向转动，同时上升解析：先采取电流元受力分析法，把直线电流等效为OA、OB两段电流元，如图乙所示.根据左手定则可知，两段电流元所受安培力方向相反(OA电流元受力指向纸面外，OB 电流元受力指向纸面里).可见，从上往下看时，导线将逆时针转动.再采取特殊位置分析法，取导线逆时针转过90°的特殊位置来分析，如图丙所示.根据左手定则判断出安培力的方向向下，故导线在逆时针转动的同时，向下运动，所以正确答案为C.答案：C10.如图甲所示，用粗细均匀的电阻丝折成平面三角形框架置于光滑水平面上，三边的长度分别为3L 、4L 和5L ，长度为L 的电阻丝的电阻为r ，框架与一电动势为E 、内阻不计的电源相连接，整个系统处于方向垂直于框架平面、磁感应强度为B 的匀强磁场，则框架受到的安培力的合力为( )A.0B.BqL r，方向b →d C.2BEL r，方向d →b D.12BEL 7r，方向b →d 解析：由题意知，通过ac 边的电流为：I1＝E 5r由a →b →c 的电流I 2＝E 7r故框架的受力情况如图乙所示.则：Fac ＝B ·5L ·E 5r ＝BLE r，方向b →d F ab ＝3BLE 7r，方向b →c F bc ＝4BLE 7r，方向b →a由平行四边形定则知，F ab 、F bc 的合力与F ac 同向，大小为5BLE 7r，如图丙所示.故框架受到的安培力的合力为：F ＝5BLE 7r ＋BLE r ＝12BLE 7r，方向b →d . 答案：D非选择题部分共3小题，共40分.11.(13分)图示为等臂电流天平，可以用来测量匀强磁场的磁感应强度.它的右臂挂着匝数n ＝9的矩形线圈，线圈的水平边长为l ，处于匀强磁场内，磁感应强度的大小为B 、方向与线圈平面垂直.当线圈中通过电流I 时，调节砝码使两臂达到平衡.然后使电流反向、大小不变，这时需要在左盘中增加质量为m 的砝码，才能使两臂再次达到新的平衡.(1)导出用已知量和可测量量n 、m 、l 、I 表达B 的计算式.(2)当l ＝10.0 cm 、I ＝0.10 A 、m ＝7.2 g 时，磁感应强度B 是多大？(取重力加速度g ＝10 m/s 2)解析：(1)设电流方向未改变时，等臂天平的左盘内砝码的质量为m 1，右盘内砝码的质量为m 2，由平衡条件有：m 1g ＝m 2g －nBIl电流方向改变之后有：(m 1＋m )g ＝m 2g ＋nBIl联立两式可得：B ＝mg 2nIl .(2)将n ＝9，l ＝10 cm ，I ＝0.1 A ，m ＝7.2 g 代入B ＝mg 2nIl中得： B ＝0.4 T.答案：(1)B ＝mg 2nIl(2)0.4 T12.(13分)如图甲所示，电源的电动势E ＝2 V ，内阻r ＝0.5 Ω，两竖直导轨间的距离L ＝0.2 m ，竖直导轨的电阻可以忽略不计.金属棒的质量m ＝0.1 kg ，电阻R ＝0.5 Ω，它与导轨间的动摩擦因数μ＝0.4，在纸外一侧垂直靠在两导轨上.为使金属棒不下滑，施一与纸面成30°夹角、与导线垂直且斜向纸里的磁场，则磁感应强度的大小应满足什么条件？(设最大静摩擦力等于滑动摩擦力，取g ＝10 m/s 2)解析：对金属棒进行受力分析，设磁感应强度为B 1时，金属棒恰好不下滑，此时它的受力情况如图乙所示，有：F cos 30°＝F NF sin 30°＋f ＝mgf ＝μF NF ＝B 1ILI ＝E R ＋r解得：B 1＝3.0 T设磁感应强度为B2时，金属棒恰好不上滑，此时它的受力情况如图丙所示.同理有：B 2IL sin 30°＝μB 2IL cos 30°＋mg 乙 丙解得：B 2＝16.3 T故磁感应强度B 的大小应满足：3.0 T ≤B ≤16.3 T.答案：3.0 T ≤B ≤16.3 T13.(14分)图示为导轨式电磁炮实验装置示意图.两根平行长直金属导轨沿水平方向固定，其间安放有一金属滑块(即实验用弹丸).滑块可沿导轨无摩擦滑行，且始终与导轨保持良好接触.电源提供的强大电流从一根导轨流入，经过滑块，再从另一导轨流回电源.滑块被导轨中的电流形成的磁场推动而发射.在发射过程中，该磁场在滑块所在位置始终可以简化为匀强磁场，方向垂直于纸面，其强度与电流的关系为B ＝kI ，比例常量k ＝2.5×10－6 T/A.已知两导轨内侧间距l ＝1.5 cm ，滑块的质量m ＝30 g ，滑块沿导轨滑行5 m 后获得的发射速度v ＝3.0 km/s(此过程视为匀加速运动).(1)求发射过程中电源提供的电流.(2)若电源输出的能量有4%转换为滑块的动能，则发射过程中电源的输出功率和输出电压各是多大？解析：(1)由匀加速直线运动公式得：a ＝v 22s＝9×105 m/s 2 由安培力公式和牛顿第二定律，有：F ＝BIl ＝kI 2l ＝ma因此I ＝ma kl＝8.5×105 A. (2)滑块获得的动能是电源输出能量的4%，即：P ·Δt ×4%＝12mv 2 发射过程中电源供电时间为：Δt ＝v a ＝13×10－2 s 所需的电源输出功率为：P ＝12mv 2Δt ×4%＝1.0×109 W 由功率P ＝IU ，解得输出电压为：U ＝P I＝1.2×103 V. 答案：(1)8.5×105 A (2)1.0×109 W 1.2×103 V。
高三物理磁感应强度试题答案及解析
高三物理磁感应强度试题答案及解析1.．如图所示为某种用来束缚原子的磁场的磁感线分布情况，以O点为坐标原点，沿z轴正方向磁感应强度B大小的变化最有可能为()【答案】C【解析】磁感线的疏密能够反映磁场的强弱，磁感线密的地方，磁感应强度较大，磁感线疏的地方，磁感应强度较小，沿z轴正方向磁感应强度B大小先变小，再变大，C正确。
【考点】本题考查了磁场的磁感线。
2.有两根长直导线a、b互相平行放置，如图所示为垂直于导线的截面图。
在如图所示的平面内，O点为两根导线连线的中点，M、N为两导线连线的中垂线上的两点，与O点的距离相等，aM与MN夹角为θ。
若两导线中通有大小相等、方向相反的恒定电流I，单根导线中的电流在M处，则关于线段MN上各点的磁感应强度，下列说法中正确的是产生的磁感应强度为BA．M点和N点的磁感应强度方向一定相反B．M点和N点的磁感应强度大小均为2BcosθsinθC．M点和N点的磁感应强度大小均为2BD．在线段MN上有磁感应强度为零的点【答案】C【解析】根据安培右手定则，手握通电直导线，大拇指指电流方向，四指环绕方向即磁场方向如图：a的磁场以a为圆心沿逆时针方向，b的磁场以b为圆心沿顺时针方向，ab在OMN点的磁场方向如图示，两导线中通有大小相等，且关于MN对称分布，几何关系如图，磁场的合成是矢量合成，遵循平行四边形法则，M点和N点的磁感应强度方向一定相同，A错，且根据对称性，大小都等于，答案C对B错。
在MN上面找不到两个磁场方向相反的点因此合磁场不可能等于0答案D错。
【考点】安培右手定则磁场的合成3.如图，两根互相平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流。
a、o、b在M、N的连线上，o为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到o点的距离均相等。
关于以上几点处的磁场，下列说法正确的是：A． o点处的磁感应强度为零B． a、b两点处的磁感应强度大小相等，方向相反C． c、d两点处的磁感应强度大小相等，方向相同D． a、c两点处磁感应强度的方向不同【答案】C【解析】M、N产生的磁场以各自为圆心，M的磁场为顺时针，N为逆时针。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
练习二十七磁感应强度安培力选择题部分共10小题，每小题6分.在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确.1.如图所示，在平面M内放有一半径为r的半圆形导线，导线中所通的电流为I1，在半圆线圈圆心O处垂直平面M放一长直导线，导线中通以向上的电流I2.已知长直导线在半圆形导线处产生的磁感应强度为B，则半圆形导线所受的安培力的大小是()A.2BI1rB.2BI2rC.πBI1rD.0解析：直线电流产生的磁场是一组同心圆，I2为半圆形电流，与磁场方向平行，所以半圆形导线不受安培力.答案：D2.通电矩形导线框abcd与无限长通电直导线MN在同一平面内，电流方向如图所示，ad边与MN平行.关于MN中电流产生的磁场对线框的作用，下列叙述中正确的是()A.线框有两条边所受到的安培力方向相同B.线框有两条边所受到的安培力大小相同C.整个线框有向里收缩的趋势D.若导线MN向左微移，各边受力将变小，但合力不变解析：由直线电流产生磁场的特点可知，与导线距离相等的位置磁感应强度大小相等.因此ab与cd边受到的安培力大小相等，但ab受力方向向下，cd受力方向向上，即两者的方向相反.ad受力方向向左，bc受力方向向右，但ad受到的力大于bc受到的力；若MN向左微移，则线框各边所在处磁场均减弱，故各边受力均变小，但ad边所在处减弱更多，故线框所受向左的合力变小.答案：B3.19世纪20年代，以塞贝克为代表的科学家已经认识到：温度差会引起电流.安培考虑到地球自转造成了太阳照射后正面与背面的温度差，从而提出“地球磁场是绕地球的环行电流引起的”的假设.已知磁子午线是地球磁场N极与S极在地球表面的连线，则该假设中的电流方向是A.由西向东垂直磁子午线B.由东向西垂直磁子午线C.由南向北沿磁子午线D.由赤道向两极沿磁子午线解析：因为地磁场N极在地球南极附近，地磁场S极在地球北极附近，故由安培定则可得题中假设的电流方向是由东向西垂直磁子午线.答案：B4.在xOy平面中有一通电直导线ab与Ox、Oy轴相交，导线中的电流方向如图所示.该区域有匀强磁场，通电直导线所受磁场力的方向与Oz轴的正方向相同，该磁场的磁感应强度的方向可能是()A.沿x轴负方向B.沿y轴负方向C.沿z轴正方向D.沿z轴负方向解析：当电流方向与磁场方向不垂直时，可以将磁感应强度进行分解，分解为与电流方向垂直的分量和与电流方向平行的分量.根据左手定则，手心应与磁感应强度垂直电流方向的分量垂直.当磁感应强度的方向为x轴负方向或y轴负方向时，都有与电流垂直的分量，根据左手定则判定，受力方向都沿z轴正方向，如图乙所示.答案：AB5.下列有关磁感线的说法中，正确的是()A.在磁场中存在着一条一条的磁感线B.磁感线是起源于N极，止于S极C.磁感线越密集处磁场越强D.两条磁感线之间的区域不存在磁场解析：磁感线在磁场中实际不存在，是人们为了研究问题方便而引入的假想线，选项A 错误.在磁体外部的磁感线从N极出发，止于S极；在磁体内部的磁感线从S极出发，止于N极，选项B错误.磁感线的疏密程度可以反映磁场强弱，选项C正确.磁场存在于磁体周围的整个空间中，选项D错误.答案：C6.图示的装置中，劲度系数较小的金属轻弹簧下端恰好浸到水银面，电源电动势足够大.当闭合开关S后，弹簧将()A.保持静止B.收缩C.变长D.不断上下振动解析：在开关闭合的瞬间，有电流流过弹簧，弹簧可以看成由很多匝环形电流组成，每一匝环形电流相当于一个小的条形磁铁，由右手螺旋定则可以判断出各匝相互吸引.弹簧收缩后脱离水银，弹簧中无电流，各匝不再相互吸引，弹簧恢复原长，又与水银接触；接触，通电，再又重复上述过程.故弹簧不断上下振动.答案：D7.如图甲所示，条形磁铁放在水平桌面上，在其左上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面向里的电流，用F N表示磁铁对桌面的压力，f表示桌面对磁铁的摩擦力，则导线通电后与通电前相比()A.F N减小，f＝0B.F N减小，f≠0、方向向左C.F N增大，f＝0D.F N增大，f≠0、方向向左解析：解法一画出条形磁铁周围的磁感线，由左手定则可知长直导线的受力方向为左上方向；由牛顿第三定律可知条形磁铁的受力方向为右下方向，如图乙所示.故选项D正确.解法二画出条形磁铁的等效环形电流，如图乙所示.由电流之间安培力方向特点很容易判定这些环形电流受直导线的安培力的合力应向右下方向，选项D正确.答案：D8.在赤道上竖立一避雷针.当一团带负电的乌云经过其正上方时，磁场对避雷针的作用力()A.向东B.向西C.向南D.向北解析：作出如图所示的方位图，带负电的云层放电，则避雷针中的电流方向竖直向上，由左手定则判断，地磁场对避雷针的作用力向西.答案：B9.如图甲所示，把一通电导线AB放在蹄形磁铁磁极的正上方，导线可以自由移动.当导线AB中通有图示方向的电流I时，从上往下看，导线的运动情况是()A.按顺时针方向转动，同时下降B.按顺时针方向转动，同时上升C.按逆时针方向转动，同时下降D.按逆时针方向转动，同时上升解析：先采取电流元受力分析法，把直线电流等效为OA、OB两段电流元，如图乙所示.根据左手定则可知，两段电流元所受安培力方向相反(OA电流元受力指向纸面外，OB 电流元受力指向纸面里).可见，从上往下看时，导线将逆时针转动.再采取特殊位置分析法，取导线逆时针转过90°的特殊位置来分析，如图丙所示.根据左手定则判断出安培力的方向向下，故导线在逆时针转动的同时，向下运动，所以正确答案为C.答案：C10.如图甲所示，用粗细均匀的电阻丝折成平面三角形框架置于光滑水平面上，三边的长度分别为3L 、4L 和5L ，长度为L 的电阻丝的电阻为r ，框架与一电动势为E 、内阻不计的电源相连接，整个系统处于方向垂直于框架平面、磁感应强度为B 的匀强磁场，则框架受到的安培力的合力为( )A.0B.BqL r，方向b →d C.2BEL r，方向d →b D.12BEL 7r，方向b →d 解析：由题意知，通过ac 边的电流为：I1＝E 5r由a →b →c 的电流I 2＝E 7r故框架的受力情况如图乙所示.则：Fac ＝B ·5L ·E 5r ＝BLE r，方向b →d F ab ＝3BLE 7r，方向b →c F bc ＝4BLE 7r，方向b →a由平行四边形定则知，F ab 、F bc 的合力与F ac 同向，大小为5BLE 7r，如图丙所示.故框架受到的安培力的合力为：F ＝5BLE 7r ＋BLE r ＝12BLE 7r，方向b →d . 答案：D非选择题部分共3小题，共40分.11.(13分)图示为等臂电流天平，可以用来测量匀强磁场的磁感应强度.它的右臂挂着匝数n ＝9的矩形线圈，线圈的水平边长为l ，处于匀强磁场内，磁感应强度的大小为B 、方向与线圈平面垂直.当线圈中通过电流I 时，调节砝码使两臂达到平衡.然后使电流反向、大小不变，这时需要在左盘中增加质量为m 的砝码，才能使两臂再次达到新的平衡.(1)导出用已知量和可测量量n 、m 、l 、I 表达B 的计算式.(2)当l ＝10.0 cm 、I ＝0.10 A 、m ＝7.2 g 时，磁感应强度B 是多大？(取重力加速度g ＝10 m/s 2)解析：(1)设电流方向未改变时，等臂天平的左盘内砝码的质量为m 1，右盘内砝码的质量为m 2，由平衡条件有：m 1g ＝m 2g －nBIl电流方向改变之后有：(m 1＋m )g ＝m 2g ＋nBIl联立两式可得：B ＝mg 2nIl .(2)将n ＝9，l ＝10 cm ，I ＝0.1 A ，m ＝7.2 g 代入B ＝mg 2nIl中得： B ＝0.4 T.答案：(1)B ＝mg 2nIl(2)0.4 T12.(13分)如图甲所示，电源的电动势E ＝2 V ，内阻r ＝0.5 Ω，两竖直导轨间的距离L ＝0.2 m ，竖直导轨的电阻可以忽略不计.金属棒的质量m ＝0.1 kg ，电阻R ＝0.5 Ω，它与导轨间的动摩擦因数μ＝0.4，在纸外一侧垂直靠在两导轨上.为使金属棒不下滑，施一与纸面成30°夹角、与导线垂直且斜向纸里的磁场，则磁感应强度的大小应满足什么条件？(设最大静摩擦力等于滑动摩擦力，取g ＝10 m/s 2)解析：对金属棒进行受力分析，设磁感应强度为B 1时，金属棒恰好不下滑，此时它的受力情况如图乙所示，有：F cos 30°＝F NF sin 30°＋f ＝mgf ＝μF NF ＝B 1ILI ＝E R ＋r解得：B 1＝3.0 T设磁感应强度为B 2时，金属棒恰好不上滑，此时它的受力情况如图丙所示.同理有：B 2IL sin 30°＝μB 2IL cos 30°＋mg 乙 丙解得：B 2＝16.3 T故磁感应强度B 的大小应满足：3.0 T ≤B ≤16.3 T.答案：3.0 T ≤B ≤16.3 T13.(14分)图示为导轨式电磁炮实验装置示意图.两根平行长直金属导轨沿水平方向固定，其间安放有一金属滑块(即实验用弹丸).滑块可沿导轨无摩擦滑行，且始终与导轨保持良好接触.电源提供的强大电流从一根导轨流入，经过滑块，再从另一导轨流回电源.滑块被导轨中的电流形成的磁场推动而发射.在发射过程中，该磁场在滑块所在位置始终可以简化为匀强磁场，方向垂直于纸面，其强度与电流的关系为B ＝kI ，比例常量k ＝2.5×10－6 T/A.已知两导轨内侧间距l ＝1.5 cm ，滑块的质量m ＝30 g ，滑块沿导轨滑行5 m 后获得的发射速度v ＝3.0 km/s(此过程视为匀加速运动).(1)求发射过程中电源提供的电流.(2)若电源输出的能量有4%转换为滑块的动能，则发射过程中电源的输出功率和输出电压各是多大？解析：(1)由匀加速直线运动公式得：a ＝v 22s＝9×105 m/s 2 由安培力公式和牛顿第二定律，有：F ＝BIl ＝kI 2l ＝ma因此I ＝ma kl＝8.5×105 A. (2)滑块获得的动能是电源输出能量的4%，即：P ·Δt ×4%＝12mv 2 发射过程中电源供电时间为：Δt ＝v a ＝13×10－2 s 所需的电源输出功率为：P ＝12mv 2Δt ×4%＝1.0×109 W 由功率P ＝IU ，解得输出电压为：U ＝P I＝1.2×103 V. 答案：(1)8.5×105 A (2)1.0×109 W 1.2×103 V。
