(完整版)机械制图试题(答案)(可编辑修改word版)

一、填空题（总分 30 分，每空 5 分）。

1、推荐性国家标准的代号为GB/T ；

2.滚动轴承的代号为6205，该轴承的内径是25 mm。

3.两直齿圆柱齿轮啮合，Z1=17，Z2=40，模数 m=2.5.则两齿轮的分度圆直径分别

为d1= 42.5 mm,d2= 100 mm,中心距a= 71.25 mm。

4.基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为

配合。

一、选择题（每题 4 分，共计 20 分）

1、在下图中选出正确的剖视图。（ C ）

2、判断B－B 断面图，正确的答案是（ C ）。

3、下列各图中，合理的钻孔工艺结构是（ C ）。

A B C D

4、在下图中选出正确的主视图。（ D ）

5、在下图中选出正确的局部剖视图。（ B ）

二、判断题：（每题 2 分，共计 10 分）

1、视图包括基本视图，局部视图、斜视图和向视图共四种。（对）

2、视图上标有“A向旋转”字样的是斜视图。（错）

3、局部视图的断裂边界一般以波浪线表示。（对）

4、机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图。（对）

5、六个基本视图中，最常应用的是右视图，仰视图和后视图。（错）

三、作图题：在指定位置画出剖面图(键槽深3mm)。（10分）

A A-A

四、读零件图，回答问题（每小题 15 分；共 30 分）

1）已知键槽的宽度 b=10，偏差代号为 N9；轮毂上键槽深度 t1=3.3mm。补全主视

图和局部视图上的漏线，并标注键槽尺寸和偏差代号； 2）改正图中错误的粗糙度标注。

10N9

1.6

0.05

(word完整版)机械制图零件图、装配图题库(有难度)

6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差

代号和公差等级，这种形式用于的零件图上。第二种形式是在孔或轴的基本尺寸

后面，注出偏差值，这种形式用于的零件图上。第三种是在孔或轴的基本尺寸

后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于

的零件图上。（难度：B）

7. 形位公差的框格用线绘制，分成格或多格。（难度：A）

8. 按作用不同，可将基准分为基准和基准。（难度：A）

9. 基孔制的孔（基准孔）的基本偏差代号用符号表示，其基本偏差值

为。基轴制的轴（基准轴）的基本偏差代号用符号表示，其基本

偏差值为。（难度：A）

10. 基本偏差是决定公差带相对零线位置的。（难度：A）

11. 外螺纹的规定画法是：大径用表示；小径用表示；终止线用表示。

（难度：A）

12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用连接。（难度：A）

13. 剖切平面通过轴和键的轴线或对称面，轴和键均按形式画出，键的顶面和轮毂键槽的底面有间隙，应画条线。（难度：A）

14. Tr40×14(P7)LH-8e-L的含义_____________________________________________（难度：B）

15. 模数大，齿距，齿厚、齿高也随之，因而齿轮的承载能力。（难度：B）

16. 螺纹的旋向有和两种，工程上常用螺纹。（难度：B）

17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按绘制，齿根线画成线。（难度：B）

18. 普通平键有、和三种结构类型。（难度：B）

机械制图试题竞赛

集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）

机械制图试题

制卷: 周四六审核: 制卷时间:

班级: 姓名: 学号:

题号一二三四五六七八九十总分得分

一、根据给出的尺寸，完成右图所示图形（10分）

二、.完成点A、B、C的三面投影，判断图中A、B、C三点的相对位置关系（10分）

三、.完成四边形的水平投影（10分）

四、补齐截断体的三面投影（10分）

五、根据轴侧图，补画三视图中所缺的线条（10分）

六、..补画第三视图（10分）

七、.根据轴侧图画三视图，尺寸在图上量取（10分）

八、根据三视图画轴侧图，尺寸在图上量取（10分）

九、.作相贯线的投影（10分）

十、补画第三视图（10分）

(完整word版)机械制图试题和答案

機械製圖試題

一．填空：

1．螺纹的基本要素有五个：牙型、公称直径、螺距、线数、旋向。

2．断面图分为移出断面和重合断面。

3．按剖切范围的大小，剖视图可分为全视图、局部视图、半视图。

4．读组合体视图的基本方法是形体分析法和面形分析法。

5．在组合体视图上标注尺寸，应做到正确、齐全、清晰。

6．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为配合。

7．零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。

8．装配图的特殊画法有拆卸画法、假想画法、简化画法和夸大画法和单独表示法。二．选择题:

1.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12,其代号应为B。

A. M 30 × 6

B. Tr30×12(p6)LH

C. G1/2A

D. Tr30×p6

2.判断B－B断面图，正确的答案是C。

3．看懂主、俯视图，想象出组合体的形状，找出正确的左视图A。

4．下列各图中，合理的钻孔工艺结构是C。

A B C

5．代号为6206的滚动轴承，表示轴承内圈直径为A mm的深沟球轴承。

A. 30

B. 40

C. 8

D. 80

6．在画半剖视图时，半个视图与半个剖视图的分界线是C。

A. 虚线

B. 细实线

C. 细点画线

D. 粗实线

8. 下列局部剖视图中，正确的画法是B。

A B C D

10. 下列四组视图中，主视图均为全剖视图，其中A的主视图有缺漏的线。

A B C.

三．组合体作图题

1.已知组合体的主视图和俯视图，画出组合体的左视图，虚线不可省略。

2.补全组合体的尺寸，尺寸数值按1∶1在图中量取后取整数。

(完整版)机械制图理论试题库及答案(可编辑修改word版)

机械制图试题库

一、填空题：

1、工程常用的投影法分为两类中心投影法和平行投影法，其

中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下

方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点

划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽

量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2 为缩小比例，2：1 为放大比例。无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及

视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺

寸界线。

8、尺寸标注中的符号：R 表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应

向左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连

接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平

线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，

中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直

径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字

和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/

(完整word版)中职机械制图试题库加答案汇总

《机械制图》课程试题库（中专）

第一章制图基本知识与技能

一、填空题

1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3

A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线,尺寸线，尺寸界线采用细实线线，轴线,中心线采用细点画线 .

3、机械制图当中的汉字应写成长仿宋体.

*4、图样中的尺寸以㎜为单位。

5、在标注直径时,在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写.

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2:1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方 .

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题

1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C。GB

2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线

3、下列比例当中表示放大比例的是（ B )

A．1：1 B． 2:1 C.1:2

4、在标注球的直径时应在尺寸数字前加（ C ）

A．R B．Φ C。SΦ

4、下列比例当中表示缩小比例的是（ C ）

A．1：1 B． 2:1 C。1:2

5、机械制图中一般不标注单位，默认单位是（ A )

A．㎜ B．㎝ C。m

6、下列尺寸正确标注的图形是（ C )

7、下列缩写词中表示均布的意思的是（ C ）

A．SR B． EQS C。C

8、角度尺寸在标注时，文字一律（ A ）书写

机械制图8套试题及答案解析[1]

徐州师范大学考试试卷(1) 答案

机械系机电一体化专业画法几何及机械制图课程班级姓名学号得分

，上方8，试作A、B两点的三面投影。

X Y

二、作平面四边形ABCD的投影。

三、完成下列各形体的投影。

1． 2．

四、根据给出的视图，补画第三视图（或视图所缺的图线）。 1．

2．

五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），

又是，H是，

答案：

1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹

是公差带代号，其中，H是基本偏差代

徐州师范大学考试试卷(1)

机械工程系机电一体化专业画法几何及机械制图课程

班级姓名学号得分

，上方8，试作A、B两点的三面投影。(10分)

二、作平面四边形ABCD的投影。(10分)

三、完成下列各形体的投影。(12分，每题6分)

1． 2．

四、根据给出的视图，补画第三视图（或视图所缺的图线）。(12分，每题6分) 1．

2016机械制图竞赛

考试时间：90分钟必答题120分选做题30分

图纸横放，右上角写班级，姓名，学籍号

第一题已知三视图绘制正等轴测图，共35分

按尺寸1:1绘制，不标注尺寸

1. （15分）

2.(20分

)

第二题根据两视图，画正等轴测图，补第三视图按尺寸1:1 绘制不标注（

30分） 1 （轴测图20分，左视图10分）第三题按尺寸，绘制出11种形状不同的左视图，要符合主视图和俯视图，每个左视图5分，左视图要考虑固定。选作题：共30分（第1题10分，第二题20分） 1. 按图纸1:1绘制,根据两视图，补画第三视图 2. 根据两视图，画正等轴测图，补第三视图

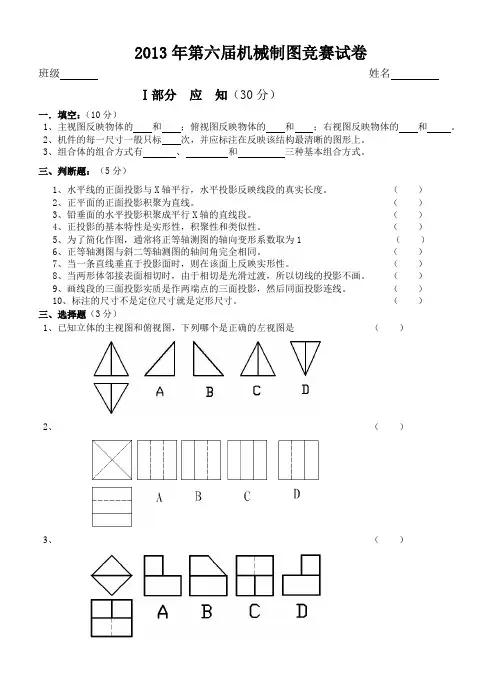

《机械制图》竞赛题

《机械制图》竞赛试卷练习姓名班级

题号一二三四五总分得分

一、填空（每空1分，共11分）

1、零件图的内容一般应包括、、、。

2、M20×1.5表示是螺纹，公称直径为，螺距为旋向。

3、三视图的投影规律为、和

。

二、选择题：（每题4分，共16分）

1、下列工艺结构合理的是：（）

2．已知立体的主、俯视图，选择正确的左视图（）。

3、根据主、俯视图，选择正确的主视图的剖视图。（）

（a）（b）（c）（d）

三、看懂两视图，想出物体形状，画出第三视图：（每题15分，共30分）1、

4．下列四组移出断面图中，那一组是正确的。（）

2、

四、将主视图画成半剖视，并作出全剖的左视图。（共20分）五、读零件图，回答问题：（本小题满分为23 分，每空格1分）

（1）该零件的名称是，材料为，属于合金，其中的碳主要以形态存在，200表示。

（2）该零件采用了个基本视图，俯视图作了A-A 图，为了表示；B是。

（3）图中半圆槽的尺寸为Ø38H10，其中基本尺寸，公差带代号，半圆槽定位尺寸是和。

（4）尺寸45H10(1.0

)中，最大极限尺寸为，最小极限尺寸为，基本偏差为，公差等级为，公差值为。

（5）尺寸2×M6-8H中，2表示，6表示，螺距为，旋向。

（6）若该轴承座与相应轴承盖相配合，则配合面的表面粗糙度为。

(完整word版)机械制图试题库及答案

《机械制图》课程试题库（中专）

第一章制图基本知识与技能

一、填空题

1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3

A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题

1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB

2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线

3、下列比例当中表示放大比例的是（ B ）

A．1：1 B． 2：1 C.1：2

4、在标注球的直径时应在尺寸数字前加（ C ）

A．R B．Φ C.SΦ

4、下列比例当中表示缩小比例的是（ C ）

A．1：1 B． 2：1 C.1：2

5、机械制图中一般不标注单位，默认单位是（ A ）

A．㎜ B．㎝ C.m

6、下列尺寸正确标注的图形是( C )

7、下列缩写词中表示均布的意思的是（ C ）

A．SR B． EQS C.C

8、角度尺寸在标注时，文字一律（ A ）书写

机械制图试题(竞赛)

机械制图试题

制卷: 周四六审核: 制卷时间:

班级: 姓名: 学号:

题号一二三四五六七八九十总分得分

一、根据给出的尺寸，完成右图所示图形（10分）

二、.完成点A、B、C的三面投影，判断图中A、B、C三点的相对位置关系（10分）

三、.完成四边形的水平投影（10分）

四、补齐截断体的三面投影（10分）

五、根据轴侧图，补画三视图中所缺的线条（10分）

六、..补画第三视图（10分）

七、.根据轴侧图画三视图，尺寸在图上量取（10分）

八、根据三视图画轴侧图，尺寸在图上量取（10分）

九、.作相贯线的投影（10分）

十、补画第三视图（10分）

（注：文档可能无法思考全面，请浏览后下载，供参考。可复制、编制，期待你的好评与关注！）

机械制图竞赛图

竞赛图

1.根据所给零件的轴测图及其三维图片看懂其结构形状，绘制出其零件工程图。

2.在A3图纸上，用铅笔，按1:1比例绘制。图中字体、线型、箭头等内容，均应按照机械制图国家标准要求绘制。画出图框，零件图的内容应完整，即包含视图、尺寸、技术要求和标题栏。

3.技术要求：a、未注圆角R1—R3；

b、铸件不得有气孔、裂纹等缺陷；

《机械制图》竞赛试题及答案

线

订

装

学号

班级

姓名

考试时间90分钟分值100 制卷人杨成审核人

1．根据主、俯视图补画出左视图。（10分）

2．补画三视图中的缺线（主视图中虚线圆其孔深为总宽的一半）。（15分）

线

订

装

学号

班级

姓名

3．补画三视图中的缺线。（15分）

4．补画出半剖视的俯视图。（10分）

线

订

装

学号

班级

姓名

5．补画出半剖视的左视图。（10分）

6．补画出三视图中的缺线。（15分）

线

订

装

学号

班级

姓名

7．补画出三视图中的缺线。（15分）

8．在指定位置画出全剖视齿轮啮合的主视图。（10分）

线

订

装

学号

班级

姓名

1．根据主、俯视图补画出左视图。

2．补画三视图中的缺线（主视图中虚线圆其孔深为总宽的一半）。

线

订

装

学号

班级

姓名

3．补画三视图中的缺线。

4．补画出半剖视的俯视图。

线

订

装

学号

班级

姓名

5．补画出半剖视的左视图。

6．补画出三视图中的缺线。

线

订

装

学号

班级

姓名

7．补画出三视图中的缺线。

8．在指定位置画出全剖视齿轮啮合的主视图。

15年技能竟赛机械制图决赛(15级) 试卷

第九届技能竞赛《机械制图》项目15级决赛试卷

一、看立体图画三视图。（每小题10分，共20分）（1） (2)

二、已知三视图，补画视图中所缺的漏线。（每小题8分，共24分）（1）（2）（3）

三、已知二视图，补画第三视图。共38分

（1）8分（2）10分

（3）10分（4）10分

四、根据三视图画正等测轴测图。9分五、根据三视图画斜二等轴测图。9分

姓名__________________ 入学编号：____________________ 班级：___________________

(完整版)机械制图视图、剖视图练习题附答案(可编辑修改word版)

5-1-1根据主、俯、左视图，补画右、仰后视图

5-1-2在指定位置画出A 向局部视图

5-1-3在指定位置，画出A 向斜视图，画出A 向斜视图旋转配置，画出B 向向视图。

5-1-4在指定位置画出A 向斜视图旋转配置。

5-2-1在指定位置画出A-A 全剖主视图

5-2-2在指定位置画出A-A 全剖左视图

5-3-4完成A-A 局部剖视图

5-7-2 将主视图改画成半剖A-A 视图

5-9画出半剖A-A 左视图

5-10画出半剖主视图，半剖左视图。

5-13-1根据已知的主、俯视图，在右侧将主、俯视图画成合适的局部剖视图

5-13-2根据已知的主、俯视图，在右侧将主、俯视图画成合适的局部剖视图
