机械制图竞赛题库一

《机械制图》竞赛题库一、填空：1、图纸基本幅面大小从______ 至______共五种，______最大，后一号图幅是相邻的前一号图幅的______。

2、无论图样装订与否，均应用______线画出________ 。

3、框右下脚必须用______线画出___________，标题栏中的_______方向为看图方向。

4、比例是________与_________的__________________之比。

5、比例按比值分为___________、_________和_________。

2：1 是_________。

6、为看图方便，绘图时优先选用________比例。

7、机件长50m m，采用1：2比例绘图，长应画_________8、《机械制图》汉字应写成_________字体。

9、可见轮廓线用_________绘制，细实线可用作__________、_________、_________、引出线等；不可见轮廓线用_________绘制。

10、机械图样上采用粗、细两种线宽，其线宽比是_______。

11、圆的中心用_________绘制，且应交于画线处。

断裂处的边界线、视图与局部剖视图的分界线用_________绘制。

12、在较小的图形上绘制点画线有困难时，可用_________代替。

13、按剖切范围的大小，剖视图可分为、、。

14、图样中的尺寸以_______ 为单位时，不必标主单位符号或名称。

15、尺寸标注的三要素是________ 、_________和__________。

16、标注角度时尺寸数字一律______ 书写。

17、线性尺寸的数字一般应注写在尺寸线的___________，也允许注写在尺寸线的___________。

18、线性尺寸数字尽可能避免在_____________范围内标注尺寸。

19、尺寸线的终端结构有两种形式：___________和___________。

20、______投影法能真确表达物体形状，且度量性好，所以在工程上广泛应用。

21、三投影面体系是由_________、__________、_________三个互相垂直的投影面构成的。

投影面展开时_________不动。

22、三视图包括_________、_________、_________。

23、物体有______、______、______三个方向的大小。

规定：左右之间的距离为______、前后之间的距离为______、上下之间的距离为______。

24、三视图有影规律可归纳为主俯视图_________、主左视图_________、俯左视图_________。

25、物体有______、______、______、______、______、______六个方位，靠近主视图的是物体的______。

26、称为组合体。

27、画、看组合体的视图时，通常按照组合体的结构特点和各组成部分的相对位置，，，。

这种分析组合体的方法叫做。

28、是指导画图和读图的基本方法。

29、无论那种形式构成的组合体，其连接形式都可归纳为、、和不共面四种情况。

如不共面，则两基本体之间分界线。

当两形体的结合平面平齐时，两者之间线隔开。

30、画相贯线常采用的方法是。

31、实际选择辅助平面时，多选用与投影面的平面作辅助平面。

32、视图应能较全面的反映组合体各部分的形状特征以及它们的相对位置。

33、画图的先后顺序，一般是从主视图到俯视图和左视图；先画部分，后画部分；先画的部分，后画的部分；先画主要的，后画。

34、所谓尺寸清晰，即尺寸的布置应作到、相对集中和。

35、标注尺寸的基本要求是、、。

36、组合体的尺寸包括尺寸、尺寸、尺寸。

37、标注尺寸的起点称为。

38、圆的直径一般注在投影为的视图上，圆弧的半径则应注在投影为的视图上。

39、视图包括、、和斜视图四种。

40、是可以自由配置的视图。

41、是将机件的某一部分向基本投影面投影所得的视图；表达物体上某些倾斜结构的外形应选用_______视图。

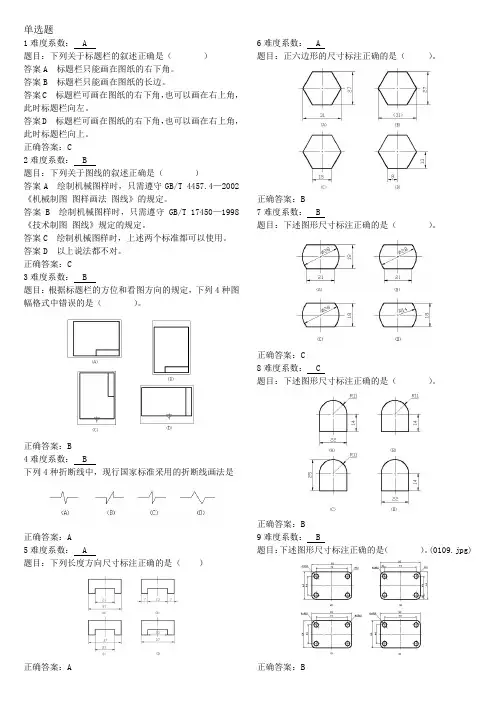

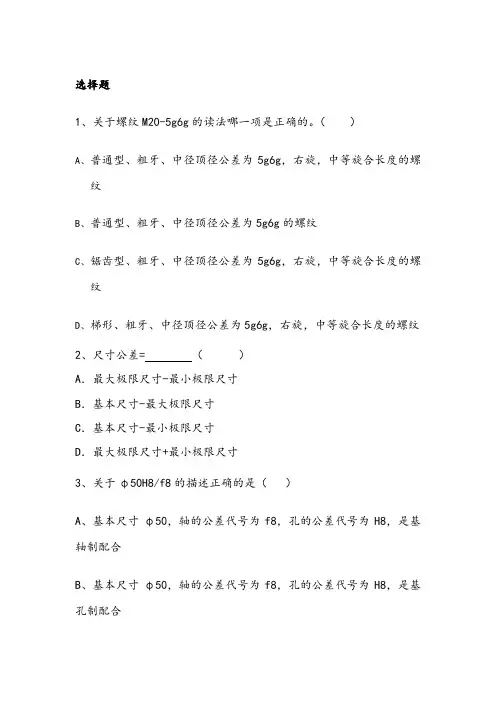

二、选择题1、基本幅面共（）。

前一号是后一号幅面的二倍。

A三种B四种C五种2、绘图时应优先选用（）幅面A基本B最大C最小3、无论绘图是否装订，均应使用（）画出图框。

A细实线B细点画线C粗实线4、标题栏与明细栏一律配置在图框内的（）A左下脚B右下脚C中间5、圆的中心线用（）绘制，且应交于画线处。

A细实线B细点画线C粗实线6、在较小的图形上绘制点画线有困难时，可用（）代替。

A粗实线B细实线C两者均可7、断裂处的边界线，视图与局部剖视的分界线用（）绘制A粗实线B细实线C波浪线8、可见轮廓线用（）绘制A粗实线B细实线C两者均可9、机械图样主要采用（）A 中心投影法B 斜投影法C 正投影法10、机械图样上采用粗、细两种线宽，其线宽比是（）A2：1 B3：1 C1：211、图样中的尺寸以（）为单位时，不必标注单位符号或名称A cmB mmC m12、标注角度时尺寸数字一律（）书写A 水平B 竖直C 倾斜13、灯光照在物体上，在墙面或地面上得到的影子的现象称为投影。

投射线会交于一点的投影法叫（）A 中心投影法B斜投影法 C 正投影法14、灯光照在物体上，在墙面或地面上得到的影子的现象称为投影。

投射线互相平行的投影法叫（）A 中心投影法B平行投影法 C 正投影法15、平行投影法：投射线互相平行，其中（）投射线垂直于投影面A 中心投影法B斜投影法 C 正投影法16、（）是指一直线（或平面）对另一直线（或平面）的倾斜程度A 平面度B 斜度C 锥度17、（）是指正圆锥底圆直径与锥高之比A平面度B斜度 C 锥度18、直线对一个投影面的位置有三种：平行、垂直、倾斜，（）具有真实性，投影实长现A 平行时B 垂直C 倾斜19、断裂处的边界线、视图与局部剖视的分界线用（）绘制。

A粗实线B细实线 C波浪线20、平面对一个投影的位置主要有三种：平行、垂直、倾斜，（）具有积聚性，投影积聚成线A 平行时B 垂直C 倾斜21、（）可由轮廓线、对称中心线引出，也可用他们代替。

A 尺寸线B 尺寸界线C 剖面线22、图形与实物相应要素的线性尺寸之比称比例1：2是（）A 原值比例B 放大比例C 缩小比例23、《机械制图》中的汉字应写成（）字体，并采用国家正式公布的简化字。

A 楷书B 长仿宋C 隶书24、机件长度50mm，采用2：1比例绘图，长应画（）A 50mmB 100C 2525、锥度是指正圆锥底圆径与锥高之，用（）符号表示A B C 两者均可26、（）投影法能真确表达物体形状，且度量性好，所以在工程上广泛应用。

A 中心投影法B 斜投影法C正投影法27、圆的中心用（）绘制，且应交于画线处。

A细实线 B细点画线 C粗实线28、在较小的图形上绘制点画线有困难时，可用（）代替。

A粗实线B细实线 C 两者均可29、可用细实线表达的是（）。

A可见轮廓线B对称中心线C通用剖面线、重合断面轮廓线D移出断面轮廓线30、剖面线应用（）绘制，假想轮廓线应用（）绘制。

Ａ粗实线Ｂ波浪线Ｃ双点划线31、实际选择辅助平面时，多选用与投影面（）的平面作辅助平面。

A平行B垂直C倾斜32、三视图的方位关系：靠近主视图的一方是物体的（）A 后方B左方C上方33、当两点重影时，应将（）的点用括号标起来A 不可见B 可见C 均可34、画三视图时，应先画反映（）的视图A 正面B 形状特征C 尺寸大小35、视图中的封闭线框表示（）的投影。

A面 B 线C点36、（）视图应能较全面地反映组合体各部分的形状特征以及它们的相对位置。

A主B俯C左37、物体有长，宽，高三个方向的大小。

规定左右之间的距离为（）A 长B 宽C 高38、组合体的画图和读图方法主要是运用（）。

A形体分析法B线面分析法39、剖切位置符号用（）表达。

A 粗实线B细实线C短粗线D虚线40、在三视图中，由前向后投射所得的视图称为( )。

A 主视图B俯视图 C 左视图41、在三视图中，由上向下投射所得的视图称为( )。

A 俯视图B 主视图C 左视图42、在三视图中，由左向右投射所得的视图称为。

A 左视图B 主视图C俯视图43、根据有关国家标准和规定用正投影法绘制的图形称（）。

A视图B基本视图C剖视图D断面图44、（）是可以自由配置的视图。

A局部视图B斜视图C向视图D基本视图45、表达物体上某些倾斜结构的外形应选用（）。

A局部视图B斜视图C向视图D基本视图44、按剖切范围的大小，剖视图可分为（）视图。

A全剖、半剖B斜剖C局剖 D 全剖、半剖、局剖46、按剖切面的种类，剖视图可分为（）视图。

A全剖、半剖B阶梯剖C单一剖、旋转剖D单一剖、旋转剖、阶梯剖47、局部剖视图中，机件剖开部分与未剖开部分的分界线用（）线表示。

A 细实线B双折线C波浪线D双折线或波浪线48、半剖视图中，机件剖开部分与未剖开部分的分界线是（）。

A 细实线B双点划线C波浪线D细点划线49、仅画剖切面与物体接触部分的图形，称为（）A 剖视图B断面图C视图50、将机件的某一部分向基本投影面投影所得的视图为（）A局部视图B斜视图C向视图D基本视图51、不属机件常用表达方式（）。

A零件图B视图 C 剖视D断面52、选择正确的断面图（）。

53、根据有关国家标准和规定用正投影法绘制的图形称（）。

A视图B基本视图C剖视图D断面图54、（）是可以自由配置的视图。

A局部视图B斜视图C向视图D基本视图三、判断：1、圆的直径一般注在投影为圆的视图上，圆弧的半径则应注在投影为非圆的视图上。

2、机件的真实大小与绘图的比例无关。

3、标注圆直径，在尺寸数字前加“R”。

4、尺寸标注时的要求：正确、完整、清晰、合理。

5、标题栏中不用注明画图比例。

6、点的投影永远是点。

7、机件的每一尺寸一般只标注一次。

8、标注尺寸时尺寸数字不可被任何图线穿过。

9、尺寸界线、尺寸线均可以用粗实线绘制。

10、直线垂直投影面时，投影为点。

11、由两个或两个以上的基本几何体构成的物体称为组合体。

12、由平面截切几何体所形成的表面交线是相贯线。

13、求截交线的实质就是求截平面与立体表面一系列公有点的集合。

14、两个几何体互相贯穿所形成的表面交线是截交线。

15、画组合体视图选择视图时首先需要确定主视图。

16、形体分析法是根据视图的特点，基本形体的投影特征，把物体分解成若干个简单的形体，分析出组合形式之后，再将它们组合起来，构成一个完整地组合体。

17、组合体画图和读图方法主要是运用线面分析法。

18、机件的真实大小与绘图的比例有关。

19、读图的基本方法形体分析法和线面分析法。

20、仅由二个视图能唯一确定物体的空间形状。

21、三视图投影规律：长对正、高平齐、宽相等。

22、主视图反映物体的上、下、左、右位置关系，即物体的高度和长度。

23、在三面投影体系中，正面投影面，用符号V表示。
