开关型稳压电源教程
常见几种开关电源工作原理及电路图
常见几种开关电源工作原理及电路图
图二开关电源基本电路框图
开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
２．单端反激式开关电源
单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。
单端反激式开关电源使用的开关管VT1 承受的最大反向电压是电路工作电压值的两倍，工作频率在20－200kHz之间。
３．单端正激式开关电源
单端正激式开关电源的典型电路如图四所示。这种电路在形式上与单端反激式电路相似，但工作情形不同。当开关管VT1导通时，VD2也
导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。
可调直流稳压电源使用方法
可调直流稳压电源使用方法
可调直流稳压电源使用方法
一、准备工作
1、确认电源型号：
在使用可调直流稳压电源之前，应先查阅电源的型号，输出电压、输出电流、输入电压、工作温度等参数，确认被测物需要的电源输出参数是否符合标称的参数范围，从而预先选择合适的电源，避免产生不可预测的问题。
2、准备电源连接线
可调直流稳压电源通常有一个普通插头，用于与被测物实现直接连接，其中插头的电压范围应符合被测物的电压范围，电源连接线的接触端清洁，不能有污染物，插头对应插座的接触要牢固，确保安全使用。
3、正确安装电源
可调直流稳压电源安装时应注意，电源安装位置要离水源、高温源远离。安装完毕后要确保对外空气流通，防止过热。
二、使用方法
1、安装后将可调直流稳压电源接通电源，开机按钮按下，电源指示灯亮，显示相应的调节电压；
2、调节电压：拨动电压调节旋钮，使相应的调节电压符合被测物要求；
3、稳压：调节电压后，待电源稳定后，再将被测物与可调直流
稳压电源连接；
4、调节电流：通过调节电流调节旋钮，使输出电流符合被测物要求；
5、调试完毕后，断开可调直流稳压电源与被测物的连接。
三、注意事项
1、不要触碰电源输出端及元件上相应的导线，防止放电；
2、电源的安装使用应遵守专业安全标准，安装现场应保持洁净平坦；
3、避免在电源输入输出端口接驳非标准电源线；
4、不要超负荷使用可调稳压电源，以免发生故障；
5、禁止电源的手动调节，禁止在空载状态下操作电源；
6、注意电源的输出短路问题，避免电源的过载使用；
7、注意电源的功率损耗，以免过载使用；
8、保持电源外壳整洁，免受灰尘和污染的侵害；
稳压电源操作规程
稳压电源操作规程
稳压电源操作规程
一、安全操作规范
1. 严禁在无相关知识和经验的情况下进行稳压电源的操作。
2. 操作稳压电源时，必须仔细阅读稳压电源的说明书，并按说明书操作。
3. 使用稳压电源前，应该检查电源是否正常工作，检查电源线是否破损。
4. 稳压电源应该放置在通风良好、干燥、无尘的环境中，远离易燃易爆物品。
5. 在稳压电源工作时，不得随意拔插电源线，以免引起电源短路或者火灾。
6. 稳压电源维修时，必须先切断电源并等待电源内部电容器放电完全，再进行维修。
7. 禁止在雨天或湿地使用稳压电源，以免发生触电事故。
8. 使用稳压电源时，不得使用损坏的电源线、插座或者开关。
二、正确操作流程
1. 插好电源线后，先打开稳压电源的主电源开关。
2. 观察稳压电源的指示灯是否正常亮起，如果正常则表示电源工作正常。
3. 如果需要对电压进行调节，先确保是在正常工作电压范围内，然后逐步调整电压。
4. 在操作过程中，如出现异常情况（如电源发热、发出异常声音等），应立即停止使用，并进行排查和维修处理。
5. 在操作稳压电源时，应遵循先插好设备再打开电源，先关闭电源再拔掉设备的原则。
6. 在使用过程中，不得擅自更改稳压电源的参数设置，必要时应联系专业人员进行处理。
三、日常维护与保养
1. 定期检查稳压电源的电源线是否有破损情况，并及时更换。
2. 检查稳压电源的冷却风扇是否正常运转，如有异常应及时清洁或更换。
3. 定期对稳压电源进行内部清洁，清除灰尘和杂物。
4. 注意稳压电源的贮存环境，应放置在干燥通风处，并定期检查电源的防潮性能。
开关稳压电源的工作原理
开关稳压电源的工作原理
开关稳压电源的工作原理是通过采用开关器件（如MOSFET 等）和一系列电子元器件来控制输入电压的开关状态，从而实现对输出电压的稳定调节。
工作原理如下：
1. 输入电压经过整流（如桥式整流电路）并通过滤波电容进行滤波处理，以去除电源中的交流成分和波动。
2. 基于控制电路内部的反馈机制，比较输入电压与期望输出电压之间的差异，以确定开关器件的开关状态。
3. 当输入电压过低时，控制电路将开关器件导通，让电流通过电感储能，进而提高输出电压。
4. 当输入电压过高时，控制电路将开关器件断开，使电感储能的电流通过输出电容器供电，从而降低输出电压。
5. 控制电路根据反馈信息连续地监测和调整开关器件的开关状态，以使输出电压始终维持在设定的稳定值。
6. 为了提供更加稳定的输出电压，开关稳压电源通常还包括过电压保护、过载保护、短路保护等功能。
通过不断地开关和调整开关器件的状态，开关稳压电源可以实
现对输入电压的有效调节，从而保证输出电压的稳定性和可靠性。
稳压电源的使用方法
稳压电源的使用方法
稳压电源是一种用于为电子设备提供稳定直流电压的电源装置。其主要功能是通过控制电压大小和稳定性，保证设备在不同工作负荷和电源波动条件下能够正常工作，避免因电压不稳定而导致的设备损坏或性能下降。下面将详细介绍稳压电源的使用方法。
1. 合理选择稳压电源：根据需要供电的设备功率、工作电压和电流要求，选择适合的稳压电源。通常可以通过检查设备的电源需求规格参数或者咨询专业人士来确定所需的稳压电源参数。
2. 安装稳压电源：将稳压电源固定安装在干燥、清洁、通风良好的位置上，以保证散热和工作环境的安全。同时，要确保电源和设备的接线正确可靠，避免因接触不良或松动导致的电源不稳定或设备损坏。
3. 校验和调整输出电压：首次使用稳压电源时，需要校验和调整输出电压，以确保其符合设备的工作要求。通常，可以使用电压表等测试工具来测量和校验输出电压，并通过调节稳压电源的电压调节旋钮或开关来实现所需的输出电压稳定。
4. 控制和调节负载电流：稳压电源通常具有过载保护和限流功能，以保证设备在额定负载内正常工作。在使用过程中，应根据设备的工作要求和稳压电源的负载能力，合理分配负载电流，并确保不超过稳压电源的额定负载。
5. 监控和保护稳压电源：稳压电源通常具有短路保护、过压保护和过流保护等功能，以保证设备和电源的安全性。在使用稳压电源时，应时刻监控输出电压和电流，并确保稳压电源工作在正常范围内。如果发现异常情况，如输出电压不稳定、超过设定范围或者设备出现故障，应及时停止使用稳压电源，并检查故障原因或咨询专业人士。
常见几种开关电源理论教程及电路图(杂项)
一、开关式稳压电源的基本工作原理
开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压Ｕ。可由公式计算，
即×
式中为矩形脉冲最大电压值。为矩形脉冲周期。为矩形脉冲宽度。
从上式可以看出，当与不变时，直流平均电压将与脉冲宽度成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
二、开关式稳压电源的原理电路
、基本电路
图二开关电源基本电路框图
开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
２．单端反激式开关电源
单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管处于截止状态，在初级绕组中储存能量。当开关管截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及整流和电容Ｃ滤波后向负载输出。
开关稳压电源设计
开关稳压电源设计
开关稳压电源是一种常见的电源设计，可以将输入电压稳定地转换为所需的输出电压，从而稳定供电给目标设备。下面是一个500字的开关稳压电源设计示例。
开关稳压电源设计
开关稳压电源是一种常见的电源设计，广泛应用于各种电子设备中。它通过使用开关管的开关操作，实现输入电压稳定地转换为所需的输出电压。
首先，我们需要确定电源的输入电压范围，即供电电源的最小和最大电压。根据输入电压范围，我们可以选择合适的开关稳压控制器芯片。控制器芯片负责监测和控制电压转换过程，以保持输出电压稳定。
接下来，我们需要选择合适的开关管。开关管是控制器芯片输出的开关元件，负责将输入电压切换为高频脉冲信号。一般来说，我们可以选择MOSFET开关管，因为它具有低内阻和快速开关速度，能够有效地减小功率损耗。
在设计中，我们还需要考虑输出电压的稳定性。为了实现稳定的输出电压，可以在控制器芯片的反馈回路中添加反馈电阻和补偿电容。反馈回路能够监测输出电压，并通过调整开关管的占空比来保持稳定的输出。
此外，为了提高开关稳压电源的效率，我们还可以添加滤波电
容和滤波电感。滤波电容能够平滑输出电压波动，而滤波电感则能够减小输出电流的波动。这些元件的选择需要考虑输入电压和输出电流的大小。
最后，我们需要将电源设计进行测试和优化。可以使用示波器和多用途表等设备来监测输出电压和电流的波形和稳定性。根据测试结果，我们可以调整反馈回路的参数，以提高电源的性能和稳定性。
综上所述，开关稳压电源设计是一个涉及多个因素的复杂过程。通过选择合适的控制器芯片、开关管和辅助元件，并进行测试和优化，可以设计出高效、稳定的开关稳压电源，为目标设备提供稳定可靠的电源供应。
高性能开关稳压电源电路图ST3845
高性能开关稳压电源电路图ST3845
高性能开关稳压电源电路图
采用新型脉宽调制集成块573845组成开关稳压电源，其电路如图所示。
高性能开关稳压电源电路
电路工作原理：该机为关桥式变换电路，市电一路经过C101、L101、L102、Cl02组成的共模滤波器消噪后，由VC1整流C103、C104滤波储能，作为主电源。R101、R102为均压电阻，RT1用以减小开机冲击电流。另一路市电经C201、VC2、LED、VZ1组成的限流降压整流稳压电路，在C203两端产生约18V电压，作为辅助电源供ST3845使用。CT、RT2、RD决定振荡频率，如图所示参数为40kHz。其中RD用于调整死区时间。芯片内部由第5脚向C204提供50μA恒流充电，随着其第5脚电压的升高，输出脚第13、12输出的脉宽由窄变宽实现慢启动。
由VI第13脚和第12脚交替输出的矩型波信号，经推动变压器T2感应至L202、L203线圈两端并分别进入VT1、VT2的栅极，从而分别控制VT1、VT2通断。VT1导通时，C103通过VT1、L301、L401、C105放电；VT2导通时，C104通过C105、L401、L301、VT2放电。L401的交变电流通过T1感应到L402两端，经VD301、VD302整流，L303、C302、L304滤波后输出。
稳压部分由精密稳压集成块TL431、光电耦合器PC等构成的反馈电路和以PC、VT3、C204、V1的第5脚等构成的压控脉宽调整电路共同组成。当Vo达到设定值时，即TL431的第3脚电压达到2.5V时，TL431由截止变为导通，光电耦合器PC一次流过电流，体内发光二极管发光，在PC二次产生对应的光敏电流，注人VT3基极，使C204放电，573845输出脚脉宽减小，从而达到稳压目的。
稳压电源使用作业指导书
稳压电源使用作业指导书
一.作业事项：
1.开机前检查电源线是否连接良好，按下主机电源开关"ON"键机器处于打开状态。
2、直流输出正端子接负载正极，直流输出负端子接负载负极，GND 端子可根据不同试验强度自由选择接地。
3、电源作为稳流源使用时开机后先将稳压调节旋钮“COARSE”粗调和“FINE”细调顺时针调至最大，稳流调节旋钮“COARSE”粗调和“FINE”细调逆时针调至最小，再顺时针调节稳流调节旋钮至所需电流值电流指示灯被点亮。
4、电源作为稳压电源使用时开机前先将稳流调节旋钮“COARSE”粗调和“FINE”细调顺时针调至最大，开机后先用稳压调节旋钮粗调把电压调至所需电压值附近，再用细调稳压旋钮调节电压到准确值，此时稳压状态指示灯被点亮。
5、当接负载连接时面板左侧表显示的为输出电流值，右侧表显示的为输出电压值，电源处于稳压状态时电压指示灯亮；若输出电流指示超出额定值，电压指示灯灭，电流指示灯点亮此时电源为限流保护状态，需调节负载使其电源恢复正常。
6.电源使用完毕应关掉电源开关。
二.管理项目
1、仪器上不允许放置任何物品。
2、仪器应在通风散热环境下使用。
3、每天工作完成后,测试人员须用干布将仪器表面的
灰尘擦干净。
4、未经许可严禁拆卸仪器。
三．异常发生时的处理
1、如遇紧急情况，应立即停止试验；
2、使用机器及工具有异常时，通知技术人员处理
3、感觉身体不舒服，停止实验到通风场所休息。
四.注意事项
1.仪器电源线必须良好接地。
直流稳压电源操作规程
直流稳压电源操作规程
简介
直流稳压电源是一种实验室必备的电子设备。它主要用于提供精确
的直流电压、电流，以满足各种电子实验的需求。使用直流稳压电源
需要掌握一定的操作规程，以保证使用安全和实验准确性。
操作步骤
以下是直流稳压电源的操作步骤：
1.接通电源：将电源接入电源插座，并打开电源开关。此时，
可见电源显示屏亮起，显示输入电压。
2.连接输出端口：将需要供电的电子设备连接到输出端口上。
连接前需要检查电子设备的电压和电流参数，以确保与直流稳压
电源的输出参数匹配。
3.设定输出参数：设定所需输出电压和电流。可以通过旋转
电源面板上的旋钮来实现电压电流的调节。在设定前需要考虑电
子设备的额定电压和额定电流，以确保操作安全。
4.开启输出：确认设定无误后，按下“输出”按钮，电源便开
始向外部设备输出所需的电压和电流。
5.关闭输出：在使用完毕后，按下“输出”按钮，关闭输出，
此时输出端口上的电压和电流都会降为零。
6.关闭电源：在使用结束后，先关闭输出，再将电源开关关
闭，断开电源插头，以保证使用安全。
注意事项
使用直流稳压电源需要注意以下事项：
1.操作前需要检查额定电压和额定电流，以确保操作安全。
2.操作时要仔细观察电源显示屏上的电压和电流变化，以确
保输出稳定。
3.操作时要轻拿轻放，避免撞击和摔落。
4.在操作中遇到异常情况时，应该立即停止输出，排除故障
后再继续使用。
5.操作完毕后，应该清理好操作环境，并将电源开关关闭，
断开电源插头。
6.长时间不使用的直流稳压电源，应该将电源插头拔掉，并
妥善保存。
总结
直流稳压电源作为实验室必备工具，使用规程十分重要。以上操作步骤和注意事项是使用直流稳压电源的基本要点，只有正确掌握这些要点，才能确保实验的准确性和操作的安全性。
开关稳压电源设计
开关稳压电源设计
1. 简介
开关稳压电源是一种常见的电源供应器件，能够将输入电压转换为相对稳定的输出电压。它广泛应用于电子设备、计算机系统和通信设备等领域。本文将介绍开关稳压电源的原理、设计要点和常见的设计流程。
2. 开关稳压电源的原理
开关稳压电源的工作原理是通过开关管的开关动作来调节输出电压的稳定性。它主要由输入滤波电路、开关管、输出滤波电路和反馈控制系统等几个模块组成。
2.1 输入滤波电路
输入滤波电路用于滤除输入电源中的高频噪声和干扰信号，确保输入电压的稳定性和纹波水平。
2.2 开关管
开关管作为核心元件，通过不断地开关和关闭来控制输出电压。常用的开关管包括MOSFET和BJT。
2.3 输出滤波电路
输出滤波电路用于滤除开关管开关动作带来的高频纹波信号，使输出电压更为稳定。
2.4 反馈控制系统
反馈控制系统负责对输出电压进行监测和控制，通过反馈调节开关管的开关频率和占空比，以保持输出电压的稳定。
3. 开关稳压电源的设计要点
在设计开关稳压电源时，需要考虑以下几个要点：
3.1 输出电压的稳定性
开关稳压电源的一个重要指标是输出电压的稳定性。通常情况下，输出电压的波动范围应控制在一定的误差范围内，以确保电源的可靠性和稳定性。
3.2 纹波和噪声水平
纹波和噪声是评估电源输出质量的重要指标。设计时需要采取合适的滤波措施，使得输出电压的纹波和噪声水平尽可能低。
3.3 效率
开关稳压电源的效率是另一个需要考虑的重要因素。高效率能够提高电源的能
量利用效率，减少能量损耗。
3.4 过压保护和过流保护
为了保护电源和负载设备的安全，应加入过压保护和过流保护电路。当输出电
稳压电源的使用方法
稳压电源的使用方法
稳压电源是一种能够使电流和电压保持稳定的电源设备。它的主要作用是为各种电子设备和电路提供稳定的电流和电压，以确保它们的正常运行。下面将详细介绍稳压电源的使用方法。
1. 准备工作
在使用稳压电源之前，需要对其进行一些准备工作，以确保能够正确地使用它。首先，确认稳压电源的输入电压和频率是否与使用环境相匹配。如果不匹配，需要使用变压器将输入电压和频率转换为适合稳压电源的参数。其次，检查稳压电源的输出电压和电流范围是否满足所需的电流和电压要求。最后，确保稳压电源的接线正确，以避免电源接线出错导致设备故障。
2. 设置输出参数
在使用稳压电源之前，需要根据所需的电流和电压要求来设置输出参数。通常，稳压电源具有电流和电压调节功能，可以根据实际需要来调整输出电流和电压。首先，将稳压电源的电流和电压调节旋钮转至最小位置，然后将设备连接到稳压电源的输出端口。接下来，打开稳压电源的电源开关，逐渐调节电流和电压旋钮，使其逐渐达到所需的数值。在调节过程中，可以使用电压表或电流表来监测输出参数的变化，以确保其稳定在所需的范围内。
3. 连接电子设备
当稳压电源的输出参数设置完毕时，可以将电子设备连接到稳压电源的输出端口。
确保正确地连接正负极，并且紧固牢固，以避免接线松动引起短路或其他问题。同时，要确保电子设备和稳压电源之间的连接线的负载能力足够，以满足设备所需的电流和电压。在连接电子设备之前，可以使用电压表和电流表进行进一步的测试，以确保输出参数的稳定性和准确性。
4. 使用稳压电源
稳压电源连接完毕后，可以正常使用电子设备。在使用过程中，应该注意以下几点：

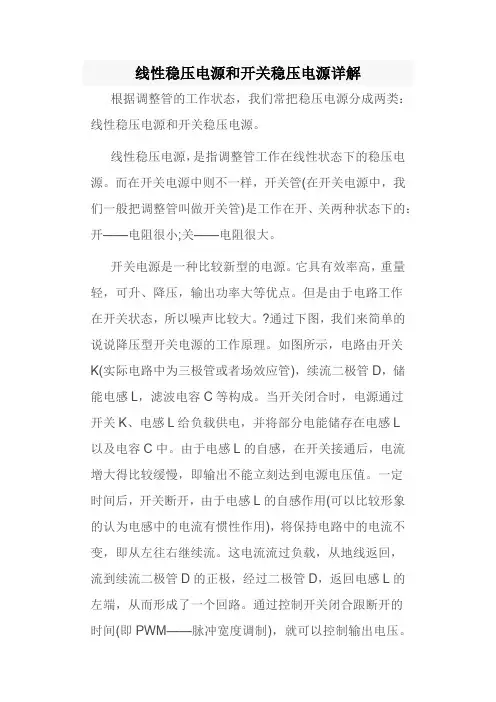

线性稳压电源和开关稳压电源详解
线性稳压电源和开关稳压电源详解根据调整管的工作状态，我们常把稳压电源分成两类：线性稳压电源和开关稳压电源。
线性稳压电源，是指调整管工作在线性状态下的稳压电源。而在开关电源中则不一样，开关管(在开关电源中，我们一般把调整管叫做开关管)是工作在开、关两种状态下的：开——电阻很小;关——电阻很大。
开关电源是一种比较新型的电源。它具有效率高，重量轻，可升、降压，输出功率大等优点。但是由于电路工作
在开关状态，所以噪声比较大。?通过下图，我们来简单的说说降压型开关电源的工作原理。如图所示，电路由开关
K(实际电路中为三极管或者场效应管)，续流二极管D，储能电感L，滤波电容C等构成。当开关闭合时，电源通过
开关K、电感L给负载供电，并将部分电能储存在电感L
以及电容C中。由于电感L的自感，在开关接通后，电流增大得比较缓慢，即输出不能立刻达到电源电压值。一定
时间后，开关断开，由于电感L的自感作用(可以比较形象的认为电感中的电流有惯性作用)，将保持电路中的电流不变，即从左往右继续流。这电流流过负载，从地线返回，
流到续流二极管D的正极，经过二极管D，返回电感L的左端，从而形成了一个回路。通过控制开关闭合跟断开的
时间(即PWM——脉冲宽度调制)，就可以控制输出电压。
如果通过检测输出电压来控制开、关的时间，以保持输出电压不变，这就实现了稳压的目的。
在开关闭合期间，电感存储能量;在开关断开期间，电感释放能量，所以电感L叫做储能电感。二极管D在开关断开期间，负责给电感L提供电流通路，所以二极管D叫做续流二极管。
在实际的开关电源中，开关K由三极管或场效应管代替。当开关断开时，电流很小;当开关闭合时，电压很小，所以发热功率U×I就会很小。这就是开关电源效率高的原因。
直流稳压电源操作规程
直流稳压电源操作规程
直流稳压电源是一种常用的电源设备，在工业、科研、学校、家庭等领域广泛应用。使用电源时，必须严格遵守操作规程，以确保电源的正常使用和延长设备寿命。下面，本文将详细介绍直流稳压电源的操作规程。
一、电源的准备工作
1.1 检查设备配件：拆箱检查，确认是否齐全，并检查电
源输入电压是否与所使用电源电压一致。
1.2 插头连接：将输入电源插头连接到电源的输入插口。
插头的输入电压标志与电源的输入电压标志必须相符。
1.3 接地：将电源接地，以保障人身安全和设备的可靠
性。
二、电源的使用
2.1 打开电源：先将电源主机电源开关置于“关”位，然后
将电源输入插头插入接口，检查电源主机的安全门是否关闭完全，然后将电源主机电源开关置于“开”位。
2.2 调节电压：将电源主机上的电压、电流旋钮调至所需
电压、电流值。
2.3 启动和停止电源输出：按下电源主机的启动输出开关，即可开始输出电源。停止电源输出需按下停止输出开关。
2.4 调节恒流和恒压：将电源主机上的恒流、恒压旋钮调至所需电流、电压值。恒流模式下，输出电流会保持在设定的值上不变，而恒压模式下，输出电压会保持在设定的值上不变。
2.5 过载保护：电源输出电流达到最大值时，电源会自动控制输出电流，保护设备不受过载电流的损害。
三、电源使用注意事项
3.1 禁止直接触摸电源：在电源使用时，不要直接触摸电源主机或连接电源的线路，否则会导致感电或触电。
3.2 不得将电源主机长时间负载在额定电流下，以防烧毁电源模块。
3.3 在使用电源时，应保证室内通风良好，避免过高的温度，以防影响电源的正常工作。
稳压电源使用方法及注意事项
稳压电源使用方法及注意事项
稳压电源使用方法及注意事项
一、接线
1、稳压电源的接线应符合电气安全规范，电源接线不能反接，开关不可毁坏。
2、接线应牢固，螺钉和螺丝不能松动，线缆和插座不能破损或被污染。
3、室内给电线气应采用防火电缆，电缆型号要按照规定的电缆额定电流使用。
4、灯具应采用电压符合灯具标记电压，电流符合灯具标记电流使用。
5、给电线路应符合有关规定的线路长度，最大使用电流不能超过电源给出最大电流。
二、使用
1、使用前应先检查电源的安装情况，检查线路是否有遮挡，接线是否接好，开关是否损坏等等。
2、使用前要确定电源的输出电压是否符合要求，调整时应采用专用工具。
3、使用电源前要确定电压和电流是否符合指定要求，最大使用电流不能超过电源给出最大电流。
4、使用前要确定电源的温度不能超过机器规定的温度，如果超过要立即断开电源。
三、注意事项
1、稳压电源操作时应关小心，不可使用外力拉拽线缆。
2、稳压电源的运行状态应经常观察，及时发现问题及时处理。
3、电源是不可以拆开的专用设备，擅自拆除或修改会影响电源的使用寿命。
4、电源故障应立即断开电源，使用时应增加一个环路断路器以防止烧坏。
5、电源安装完毕后，应将整个电路检查一遍，确定电路安全可靠。
KXN系列 开关型直流稳压电源 ≤ 350W 使用说明书
目录
常规安全概要 1
前言 2 主要功能2
入门知识2标准配件2
技术参数2-3操作要求4
安装系统 4 清洁5
操作基础6前面板概览6
后面板概览7
负载线的连接8
恒压/恒流特性8
恒压操作8
恒流/限流操作8
保险丝更换9
常规安全概要
详细阅读下列安全性预防措施，以避免人身伤害，并防止损坏本产品或与本产品连接的任
何产品。为避免可能的危险，请务必按照规定使用本产品。只有合格人员才能执行维修过程。
避免火灾或人身伤害
使用合适的电源线。请只使用本产品专用并经所在国家/地区认证的电源线。
使用正确的电压设置。接通电源之前，请确保线路选择器置于当前使用电源相应的位置。
将产品接地。本产品通过电源线的接地导线接地。为避免电击，必须将接地导线与大地相
连。在对本产品的输入端或输出端进行连接之前，请务必将本产品正确接地。
遵守所有终端额定值。为避免火灾或电击，请遵守产品上的所有额定值和标记。在对产品
进行连接之前，请首先查阅产品手册，了解有关额定值的详细信息。
断开电源。电源开关可以使产品断开电源。请参阅有关位置的说明。不要挡住电源开关；
此电源开关必须能够随时供用户使用。
切勿开盖操作。请勿在外盖或面板打开时运行本产品。
怀疑产品出现故障时，请勿进行操作。如果怀疑本产品已损坏，请让合格的维修人员进行
检查。
远离外露电路。电源接通后，请勿接触外露的线路和元件。
使用合适的保险丝。只能使用为本产品指定的保险丝类型和额定指标。
请勿在潮湿环境下操作。
请勿在易燃易爆的环境中操作。
请保持产品表面清洁干燥。
请适当通风。有关如何安装产品使其保持适当通风的详细信息，请参阅手册中的安装说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大部份S .P.S. 之突入电流抑制器的使用热敏电 阻，冷机时高阻抗抑制突入电流，热机时低阻抗 以减少损耗，故应尽量避免于运转时开关输入电 源。 以平常状态的输入电流来比较，会有数倍至数十 倍大的突入电流。另外 S.P.S. 多台使用时，突入 电流会增回，所以选技输入配线、保险丝或开关
时，必须留意其瞬间耐电流量。
讯，C5、C6 使用高频特性良好的电容器。
3.2.10 低温使用
S．P．S．如使用热敏电阻为突入电流抑制或 一些交换元件易受温度影响，会造成低温下 （如 -10℃）无法起动，可参考以下方法： a. 保持备用状态（AC 常 ON 后再切换输出
ON/OFF）。 b. 使用加温器使S.P.S.环温升高。 c. 降低负载。
http://www.wellforces.com
中国总代理：伟恒升集团
E-mail:shanghai@wellforces.com
1. 输入
1.1 输入电压
S.P.S.电源(开关电源)已被广泛的使用于国内和世 界各国，根据产品种类分有直流和交流两种输入方 式。使用前需先确认输入电源是交流、直流、电压 范围、输入切换的方式以及其它外在需配合的条件。 假如输入电压超出使用范围，将有可能造成电源供 应器损毁，另虽然输入电压在范围内，但输入电压 波形是失真的波形，电源供应器亦有可能无法正常 运作。 安规机型申请之输入电压范围参照各机型之贴纸标 示。
5. 电磁干扰
技术支持：021-64325458 （南方区） 010-88096256（北方区）
http://www.wellforces.com
中国总代理：伟恒升集团
E-mail:shanghai@wellforces.com
图十七
图十五
3.2.7 涟波杂讯抑制 a． 差模杂讯抑制 如图十六附加 C1~C4 能有效降低杂讯，C1、 C3 使用电解电容 ( 参考值：47 μ F～100 μ F)， C2、C4 使用高频特性良好的电容器(参考值: 0.01 μ F～0.1 μ F)。一般接 C3、C4 即能有 效改善。 b. 共模杂讯抑制 如图十六附 L1 与 C5、C6 均能有效抑制杂
北京伟恒升科技发展公司
北京市知春路 49 号希格玛公寓 A 座 107 室 电话:010-88096259 88096256 传真:010-88097280 E-mail:beijing@wellforces.com
杭州办事处:教工路 18 号电子市场仪表城二楼 550 室
电话 / 传真：0571-88271342 88076959 上海外滩电子名品城2C06-07柜（西藏南路750号） 电话：63262102 方经理 上海四川中路仪表机电五金市场1026 柜（四川中路 659号） 电话：63391728 居经理
4.1 额定输入电压
S.P.S. 的输入电压有限制于一定范围内使用，如 超出范围外（过高或过低）将会造成内部损毁， 请于额定范围内使用。
重工业机器ON/OFF时会对附近电压造成变动， 时常超出 S.P.S. 规格值造成破坏，因此 S.P.S. 于 AC/N、AC/L 与 FG 间务加一突波吸
收器。
4.2 泄漏电流 内部的杂讯滤波电容（图二 C2、C3YCAPACITOR）会 产生泄露电流，电流的安全标准值在各国安全规 范已有规定（IEC-950 规定为 3.5mA），假如多台 使用，泄露电流会增加，甚至有触电的危险，请
中国总代理
开关型稳压电源使用手册
http://www.wellforces.com
上海乐兹科技发展有限公司
上海漕宝路 82号光大会展中心 E座 3002 号 电话:021-64325458/59/60/67(四根直线) 传真:021-64325468 E-mail:shanghai@wellforces.com
输入电压 输入电流
突入电流
图三 突入电流
1.4 输入保险丝
图一 世界各地区的电源电压(A) 1.2 输入电流
标准的电源供应器通常从交流输入直接整 流，而且绝大部份都是电容滤波，于是就会 有无效电流流经滤波电容。 因此输入电流值与输出功率、输入电压、功 率因数和效率之间关系如下：
输出功率 输入电流 =
※组装机器时所使用的S.P.S.各国安全规定不同， 请与供应商确认文件是否符合。
传导（CONDUCTION）限制值
负载 A 负载 B
VDE-0871 辐射（RADIATION）限制值
请确认输入电压 图十八
4.3.2 电源配线线材选用请参照（表一）、 （表二）。 4.3.3 接地线
设备的机架应以粗短的线确实接地。
电压调至 5.5V 时，则最大输出电流仍不得 超出 10A。
多组输出时，某些输出可使用至输出电流范围 （OUTPUT CURRENT RANGE）最大值，但总功 率不得超出标示值。 例： 规格 5V/15A、12V/4A，最大输出功率 100W，
如 5V 使用 15V，12V 使用 4A，则功率为 123W，超出最大输出功率，需降低 5V 或 12V 使用电源量，使输出最大功率小于或等于 100W。
输入电压×功率因数×效率
开关电源的功率因数典型值一般介于 0.4~0.6 之间。
突入电流防止回路
S．P．S．内部有保险丝保护，万一保险丝熔断 时，内部一定有异常状况产生，如更换保险丝 （型式、规格需相符），电源亦无法回复正常，此 时请连络供应商送修。
2．输出
2.1 最大输出功率
最大输出功率值规定为 V0 × A0，当提升 V0 时， A0应降至最大输出电流值经下使用。 例： 规格电压 5V，最大输出电流 10A，当使用
注意接地配线，防止电击危险。
技术支持：021-64325458（南方区） 010-88096256（北方区）
http://www.wellforces.com
中国总代理：伟恒升集团
E-mail:shanghai@wellforces.com
4.3 配线材料
4.3.1 使用粗短的配线，配线请注意输出电流容 量，以避免因负载电流过高产生的电压降、发热、 起火。 特别是有多负载使用时，若使用细线，此时负载短 路，则过电流保护线路可能无法正常动作，在配线 时请加保险丝，当然也要确认配线的额定电压。
图十三
3.2.6 串联 数台电源串联使用。串联方法： a.正负电压之接法如图十四。
Y,Z 具延迟 RELAYS
图十一 延迟电路 3.2.5 并联
电源并联使用，增加输出电流或具备用功能。 并联时需留意输出电压及配线阻抗误差要小。
图十四
b. 增加输出电压，各电源输出如未加反向 二极管（参考目录 FUNCTION（H））时 需外加，以保护因起动时造成内部损坏 （如图十五）。
※ 讯。 S.P.S.P之端子台配线要使用适合的端子、线
c. 材、工具。
吸气
图五 多台使用时需考虑通风距离
3.1.2 输出减额 输出功率依操作温度，需降低 S.P.S 的输出功 率，参考图六。
输出 输入
图八 配线及连接
3.2.2 接地 用粗短的配线，连接 S.P.S. 的地端与设备的机 架可确保安全和防止杂讯与漏电流。
图九 接地方式
3.2.3 遥控开关和遥控侦测配线 遥控开关： 将一 TTL 控制讯号连接到 P.S.U. 的
+RC、-RC 端点可控制 P.S.U. 的输出，当 +RC、-RC 短路时（OV），S.P.S. 为 ON 输 出。当开路时（或两端电压 >1V），S.P.S. 为 OFF 无输出。
遥控侦测： 将 +S、-S 端点连接到负载点，可补偿线
压降。
绞线避免杂讯干扰
确认线径避免压降过高
图十二
b．无并联功能，可于每台电源输出正端各串 加二极体（如图十三），二极体耐电流量需大 于输出电流规格并具合适散热条件（此部份只 适合备用功能，使用者应自行实验其合适性）。
图十 遥控开关及侦测配线图
3.2.3 突出电流抑制回路 S.P.S 于多台使用时，突入电流增大，将超出 允许规格值，下列延迟电路能有交抑制多台使 用之突入电流。
3.2.9 输入突波与雷击抑制
一般来说 S.P.S. 是为了与其它机器搭配使用而制 造出的特殊直流安定化电源，为避免内部高电压 电击与高温，仅适合组装于机器内使用（ES）系 列除外）。 电击危险： 一般交换式电源供应器输入与输出
电路径由变压器绝缘。初级电路 具有 2~4 倍 AC 输入电压之可能， 非专业技术人员禁止拆装碰触。 高温危险： 交换式电源供应器全载工作时内部 零件温度有超过 100℃可能，请 勿碰触且远离易燃油气品。
3.2.11 充电使用
S.P.S. 当成充电器使用时，需于输出端串接一 二极管，如 3.2.5 并联（图十三），以防电池电 压高于 S.P.S. 的输出电压，造成 S.P.S. 损毁。 此项使用方式易造成 A.P.A.或电池损坏，请先 洽供应商。
4. 安全
图十六
3.2.8 最低负载需求 多组输出 S.P.S. 为了确保副回路（CH2～CHBaidu Nhomakorabea） 稳压率及稳定性，必需在主回路（CH1）的输 出上加一负载，它的最小值不可低于一额定 值。 例：D-120B 规格 5V/6A、24V/4A，当 5V/0A、 24V/4A 时，24V 输出电压偏低，约 22.5V～ 23V，此时若 5V 依规格书加 1A（可并联 5 Ω / 10W 电阻）最低负载，则 24V 输出电压可上升 至 23.5V～24V。
3. 安装、配线、连接
即使是最好的 S.P.S.，如组装、配线或连接不适当的 话，也无法发挥其功能。在使用 S.P.S. 前，请依制 造高提供之安装、配线和连接说明。
3.1 安装 3.1.1 散热 a.每一台均有适当的通风。 b.正确的组装方向及位置。 c.每一台均有适当的热传导。 d. 多台使用时，须有足够的空间。 e. 强制空气对流可有效改善热源(如加风扇)
技术支持：021-64325458 （南方区） 010-88096256（北方区）
http://www.wellforces.com
中国总代理：伟恒升集团
E-mail:shanghai@wellforces.com
e.CONSTANT CURRENT SHUTDOWN: 过负载时电流保持一固定值，电压快速下
输入滤波电容 2.2 过电流（过负载）保护
图二 输入整流滤波电路
1.3 突入电流 当电源进入开关电源供应器时，会有峰值电流 流经内部的输入滤波电容器，这电流称为“突 入电流”。突入电流的大小与输入起动时间及 有无突入电流抑制回路有关。
电源输出电流超出额定电流时，保护电路动作。 过电流特性分为下列几种： 2.2.1 保护方式
a. FOLDBACK CURRENT LIMITING: 过负载时电流与电压依比例下降。
b. CONSTANT CURRENT LIMITING: 过负载时电流保持一固定值，电压依比 例下降。
c. OVER POWER LIMITING： 过负载时电流愈高，电压依比例愈低。
d. FOLDBACK CURRENT SHUTDOWN： 过负载时电流保持一固定值，电压快速 下降。
降。
图六
图四
2.2.2 回复方式 a. 解除过电流（过负载）状态后，自动回复。 b. 解除过电流（过负载）状态后，重新开机。
2.2.3 注意事项 请避免长期的过载或短路，会造成电源供应器 寿命减短或损坏。
2.3 过温度保护
过温度保护系为因环温过高、过载或电源供应器异 常时（例如风扇损坏），造成内部温升过高。过温 度保护时，需先排除故障原因，待内部温度降低后 自动回复或重新开机。
技术支持：021-64325458（南方区） 010-88096256（北方区）
http://www.wellforces.com
中国总代理：伟恒升集团
E-mail:shanghai@wellforces.com
设备外壳
a. 内部设计有并联功能（PS 系列），将 P 点 连接在一起即可，如图十二示。
排气 排气
3.1.3 固定螺丝 当组装 S.P.S.时，须确认螺丝长度及扭力，以 确保绝缘和稳固性。
设备外壳
S.P.S 外壳 螺丝
扭力
长度
图七
3.2 配线和连接
3.2.1 输入和输出配线
a. 输入、输出线宜分开配置，以避免输入之突波 或输出之涟波杂讯互相干扰。
b. 输出线宜使用粗短的配线，并符合耐电流量。 在负载端加一小容量电容，能有效的去除杂
