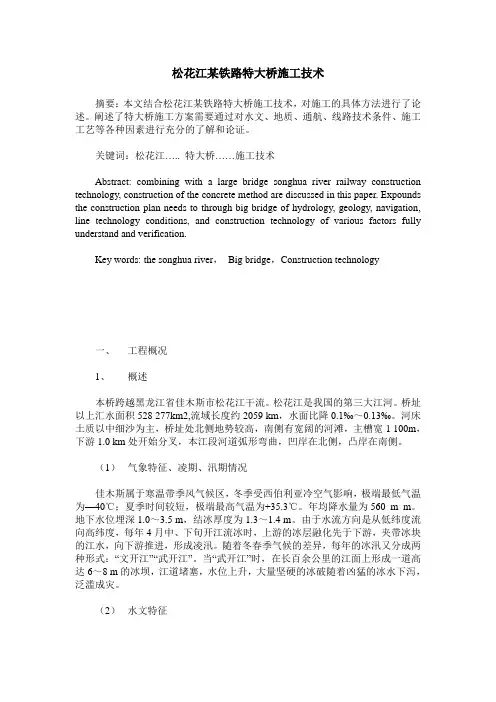

松花江某铁路特大桥施工技术
松花江某铁路特大桥施工技术摘要：本文结合松花江某铁路特大桥施工技术，对施工的具体方法进行了论述。
阐述了特大桥施工方案需要通过对水文、地质、通航、线路技术条件、施工工艺等各种因素进行充分的了解和论证。
关键词：松花江….. 特大桥……施工技术Abstract: combining with a large bridge songhua river railway construction technology, construction of the concrete method are discussed in this paper. Expounds the construction plan needs to through big bridge of hydrology, geology, navigation, line technology conditions, and construction technology of various factors fully understand and verification.Key words: the songhua river，Big bridge，Construction technology一、工程概况1、概述本桥跨越黑龙江省佳木斯市松花江干流。
松花江是我国的第三大江河。
桥址以上汇水面积528 277km2,流域长度约2059 km，水面比降0.1‰～0.13‰。
河床土质以中细沙为主，桥址处北侧地势较高，南侧有宽阔的河滩，主槽宽1 100m，下游1.0 km处开始分叉，本江段河道弧形弯曲，凹岸在北侧，凸岸在南侧。
（1）气象特征、凌期、汛期情况佳木斯属于寒温带季风气候区，冬季受西伯利亚冷空气影响，极端最低气温为—40℃；夏季时间较短，极端最高气温为+35.3℃。
年均降水量为560 m m。
地下水位埋深1.0～3.5 m，结冰厚度为1.3～1.4 m。
钻孔桩技术交底(钻孔工序)
附件2 施工技术交底范例-3 第三层交底XXXXX工程技术交底四、钻孔施工工序要领及技术要求4．1、场地平整对桩基周围的场地，利用推土机或挖掘机对现场的杂物进行清除，并进行填实、整平。
4．2、钢护筒加工及埋设钢护筒的内径大于钻头直径，使用旋转钻机时应大于20cm，达到220~230cm，护筒壁厚δ=8mm，标准节段长2.0m。
钢护筒在加工厂内加工成型。
测量人员将桩位中心点精确定位，同时在中心桩周围埋设4个护桩。
测量员应及时将护桩交接给值班技术员、机长。
由机长负责对护桩采取水泥砂浆进行加固。
值班技术人员进行检查。
根据放样点，采取人工中心岛法开挖，检查孔底土质情况，保证黏性土护筒埋置深度≥1m，砂内土≥2m，并高出地面0.5m。
将护筒吊入孔内，使护筒的中心与钻孔中心位置重合，并保持护筒垂直，随后在护筒周围均匀填入粘土夯实。
护筒的平面位置偏差不大于5cm，倾斜度不大于5‰，由技术员及测量队组织复验，并下达钻孔技术参数技术交底书。
4．3、钻机就位及钻进安装钻机时要求底部应垫平,保持稳定,不得产生位移和沉陷,钻机底盘对角线高差≯5mm，底盘与钻架应垂直，钻具中心与孔位中心偏差≯2mm，钻机底盘应保持水平固定。
采用回旋钻，首桩应进行钻进工艺试验，钻头直径选用1985mm，钻孔结束后采取验孔器和混凝土灌注结果共同确定合理的钻头直径，由主管工程师组织落实。
旋转钻机钻进时先启动泥浆泵与转盘，使用前先空转一段时间，待泥浆输进钻孔中一定数量后，开始钻进。
钻进时接卸钻杆的动作要迅速、安全，争取在尽快时间内完成，以免停钻时间过长，增加孔底沉淀。
本交底为第三层次交底交底人可为项目部驻工点技术员、作业队技术负责人，复核人为主管工程师，审批人为项目总工。
交底接受人为：工序全体工作人员。
XXXXX工程技术交底。

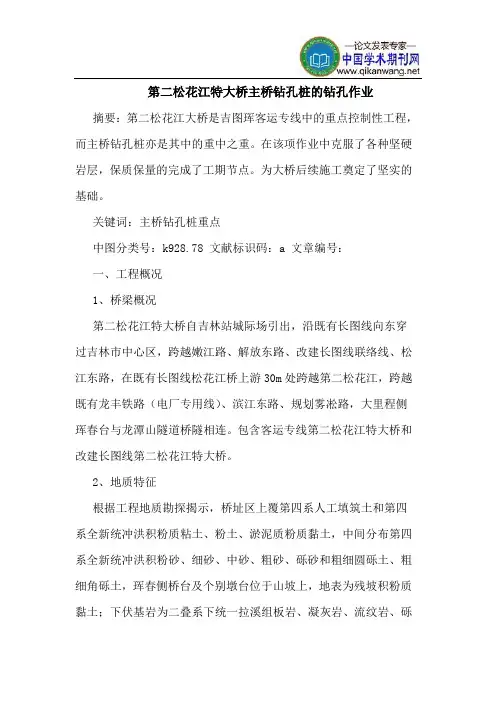

第二松花江特大桥主桥钻孔桩的钻孔作业
第二松花江特大桥主桥钻孔桩的钻孔作业摘要：第二松花江大桥是吉图珲客运专线中的重点控制性工程，而主桥钻孔桩亦是其中的重中之重。
在该项作业中克服了各种坚硬岩层，保质保量的完成了工期节点。
为大桥后续施工奠定了坚实的基础。
关键词：主桥钻孔桩重点中图分类号：k928.78 文献标识码：a 文章编号：一、工程概况1、桥梁概况第二松花江特大桥自吉林站城际场引出，沿既有长图线向东穿过吉林市中心区，跨越嫩江路、解放东路、改建长图线联络线、松江东路，在既有长图线松花江桥上游30m处跨越第二松花江，跨越既有龙丰铁路（电厂专用线）、滨江东路、规划雾凇路，大里程侧珲春台与龙潭山隧道桥隧相连。
包含客运专线第二松花江特大桥和改建长图线第二松花江特大桥。
2、地质特征根据工程地质勘探揭示，桥址区上覆第四系人工填筑土和第四系全新统冲洪积粉质粘土、粉土、淤泥质粉质黏土，中间分布第四系全新统冲洪积粉砂、细砂、中砂、粗砂、砾砂和粗细圆砾土、粗细角砾土，珲春侧桥台及个别墩台位于山坡上，地表为残坡积粉质黏土；下伏基岩为二叠系下统一拉溪组板岩、凝灰岩、流纹岩、砾岩、粉砂岩、砂岩，燕山早期花岗岩。
二、施工方案主桥墩位于松花江河槽内，钻孔桩施工采用水中墩位筑岛，墩位两侧双栈桥配备30t龙门吊机、履带吊机及汽车吊机配合施工。
根据地质情况钻孔采用旋挖钻、冲击反循环及冲击正循环相结合的方法进行钻孔。
三、施工步骤、方法及要点施工步骤详见工艺流程：筑岛→测定孔位→插打护筒→钻机就位→钻进→中间检查→终孔。
施工准备1、筑岛为方便钻孔桩施工，本工程采用山皮石筑岛作为钻孔平台，筑岛时预留过水面积已满足江水通过，筑岛岛顶面标高为186m，岛顶面边缘承台边缘外扩为采用山皮石。
2、测量放样筑岛完毕后进行施工放样，测量组按设计图纸定出孔位，经检查无误后，埋设十字护桩，以备插打护筒时对桩位进行检验。
3、钢护筒加工及插打钢护筒采用壁厚12～16mm的钢板制作，φ2.0m钻孔桩采用内径为2.3m的钢护筒，φ1.5m钻孔桩采用内径为1.8m的钢护筒。

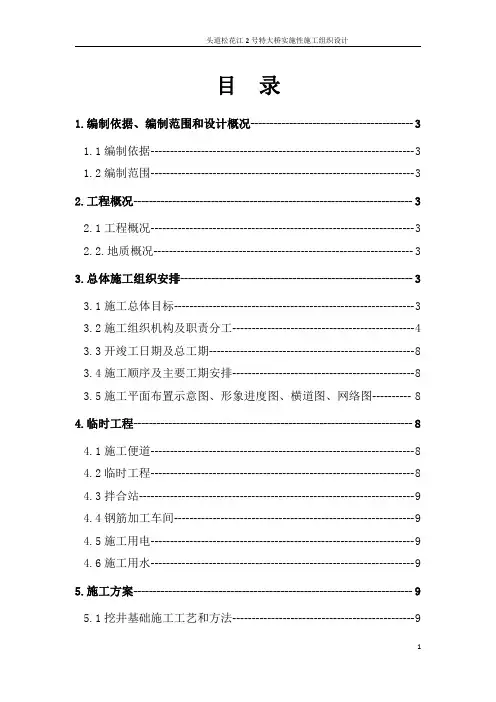

头道松花江2号特大桥实施性施工组织设计
目录1.编制依据、编制范围和设计概况------------------------------------------3 1.1编制依据--------------------------------------------------------------------31.2编制范围--------------------------------------------------------------------32.工程概况------------------------------------------------------------------------3 2.1工程概况--------------------------------------------------------------------32.2.地质概况-------------------------------------------------------------------33.总体施工组织安排------------------------------------------------------------3 3.1施工总体目标--------------------------------------------------------------3 3.2施工组织机构及职责分工-----------------------------------------------4 3.3开竣工日期及总工期-----------------------------------------------------8 3.4施工顺序及主要工期安排-----------------------------------------------83.5施工平面布置示意图、形象进度图、横道图、网络图----------84.临时工程------------------------------------------------------------------------8 4.1施工便道--------------------------------------------------------------------8 4.2临时工程--------------------------------------------------------------------8 4.3拌合站-----------------------------------------------------------------------9 4.4钢筋加工车间--------------------------------------------------------------9 4.5施工用电--------------------------------------------------------------------94.6施工用水--------------------------------------------------------------------95.施工方案------------------------------------------------------------------------9 5.1挖井基础施工工艺和方法-----------------------------------------------95.2墩台施工工艺和方法---------------------------------------------------11 5.4桥面系施工工艺及方法------------------------------------------------18 5.5桥梁附属工程施工工艺及方法--------------------------------------19 5.6施工装备------------------------------------------------------------------205.7施工顺序和作业组织方式---------------------------------------------206.资源配置-----------------------------------------------------------------------20 6.1主要工程材料设备采购供应方案------------------------------------21 6.2分年度主要材料设备计划---------------------------------------------21 6.3关键施工装备的数量及进场计划------------------------------------216.4劳动力计划---------------------------------------------------------------217.管理措施-----------------------------------------------------------------------21 7.1质量管理措施------------------------------------------------------------21 7.2安全管理措施------------------------------------------------------------25 7.3工期控制措施------------------------------------------------------------30 7.4环境保护措施------------------------------------------------------------31 7.5水土保持措施------------------------------------------------------------33 7.6文明施工措施------------------------------------------------------------347.7雨季施工措施------------------------------------------------------------348.施工组织图表-----------------------------------------------------------------35附录A施工组织设计应用表格：-----------------------------------------35附录B施工总平面布置示意图------------------------------------------35附录C总体施工组织形象进度图---------------------------------------35附录D1施工进度计划横道图--------------------------------------------35附录D2施工进度计划网络图--------------------------------------------351.编制依据、编制范围和设计概况1.1编制依据头道松花江2号特大桥设计文件、特大桥通用设计文件《客货共线铁路桥涵工程施工技术指南》TZ203-2008《铁路桥涵工程施工质量验收标准》TB10415-2003《铁路混凝土工程施工质量验收标准》TB10424-2010《铁路工程基本作业施工安全技术规程》TB10301-2009《铁路工程施工组织设计指南》铁建设[2009]226号文《建设单位指导性施工组织设计》国家有关方针政策，以及国家和地方的相关法律法规近年来类似铁路工程的施工管理经验现场周围环境和既有设备的调查资料及获得的相关数据1.2编制范围靖宇至松江河铁路新建工程头道松花江2号特大桥下部工程，起、终点里程为DK51+274.23、DK51+834.19，特大桥全长560m。
桥梁钻孔灌注桩施工工艺及处理措施
采用２（ ｋ 激震力 ） ５ ０ Ｎ（ ） 震动桩锤震动下沉。护简吊装下沉程序 ： 先在桩 位吊放下节 ， 在护筒对位 固定后 ，上节护筒对齐下节 ， 使上下节保持垂 直状态进行焊接 ，护简接长后 ， 自身重量作用下放松吊绳．护筒可下 在 沉一定深度 ，然后将震动锤连 同桩帽吊装到护简顶端，并连接妥当 ， 采 取间断震动方式 ， 使护筒沿着导向滑道装置沉入河床，并使护筒刃脚进 入不透水层为止。２）两岸陆地桩基钢护简共３根 ，每根长ｌ． ２ｍ，直 ６ ８ －Ｏ 径 １ — ． 基 本节在车间制做 ， ． ２ ｍ， ５ ０ 完成后运往工地组焊成 １ｒ ０ 左右长度 ｎ 分两节下沉 。在墩位首先测量定出桩位 ， 安装护筒下沉导向设备，采用 ５０ Ｎ ０ ｋ 吊机 和２ ０ｋ 震动锤展动下沉．先吊第一节护筒至桩上，在第一 ５０ Ｎ 节护筒顶端接近地面时 ， 吊第二节护筒垂直与第一节电焊对接之后 ， 起 继续将护筒下沉至不透水层为止 ，完成护筒下沉任务。
２ 挖孔灌 往桩主要 施工工 艺
２１水上钢护筒施工技术 ． 水上大型钢护简的下沉 、拔除是一项大型水上起重和大 型激振设 备的操作施工 。本桥钢护筒的打拔是用一 台３ ０ ｋ ０ ０ Ｎ吊船 ，其 副扒杆高 ４ ｍ，副钩 吊重１０ｋ ２ ００ Ｎ。本桥振动设备采用一台激振力为１５ ｋ ３０ Ｎ，需要 动力 １０Ｗ，由于振锤启动时需要电流大，配备两台总容里为４ １Ｗ的 ５ｋ ６ｋ 发 电机，与配套 的电缆、配电盘，还有与振锤配套 的大型夹持器、液压 泵、 操纵台等，通过夹持器把报锤和钢护简连接起来。并把振锤产生的 激振能童有效地传给钢护筒 ， 由钢护筒传给四周土层 ，使土层产生液 再 化， 从而减少土层与钢护筒壁的摩阻力 ，使护简得以下沉或拔除。 ２１ ．１打拔施工 ． 施工桥孔进行封航，３０ ｋ ０ ０Ｎ吊船进入墩位附近，抛锚定位 ： 拔桩时先把减振器 、振动锤 、夹持器按顺序连接好 ， 吊船把它们 用 昂起来 ；利用锚绳和吊船上卷扬机动力 ，对 吊船进行移位，对准拔除钢 护筒的中心位置．松吊钩把夹持与护筒进行连接 ： 激振起拔 ，刚开始激振时 ，对钢护筒既不加压 ，也不加拉 ，只是把 激振力传给土层使其液化 ， 经过十几分钟以后在激振 的情况下给 以拉拔 力 ，如发现护筒己经开始微微上升 ，可继续激振和提升直至把护简提出 水面，并超出施工平 台； 如经过第一次激振 和起拔护筒不动 ， 这时可以停止振动休息２分钟 Ｏ 左右．此时对振动及起重设备进行检查 ， 并对振动设备和起 吊中心是否 垂直也一并检查调正 。之后再作第二次激振和起拔 ，直至把钢护筒拔
二道松花江特大桥栈桥搭设施工技术交底
中交一航施表
分项工程施工技术交底通知单
施工单位：中交一航鹤大高速公路项目ZT07标段项目经理部工艺等级：编号：
⑶钢管桩焊接技术要求
①钢管桩连接钢板必须在指定的、相同材质、同一根钢管上截取，不得随意在其它
②钢管桩必须先焊接，再在接口处焊接连接板，要求满焊焊接厚度不得小于
③施焊尽量采取平焊，焊接结束后焊渣必须敲除干净，焊缝厚度不满足要求的必须
、钢管桩吊装、运输
焊接成型钢管桩，吊装到平板车上运输，吊装采用d大于20mm直径的钢丝绳，吊
职业健康安全环保技术交底通知单。
王万铁路松花江特大桥基础施工技术
王万铁路松花江特大桥基础施工技术李险峰【摘要】Based on the construction of deep foundation of Songhua River Super Major Bridge,the analysis and selection of different construction schemes at different foundation deep level are presented under different hydrological,geological condi-tions.The construction technology of drilling platform assembling,double-wall steel cofferdam sinking and the construction method of reinforced concrete caisson cofferdam and large diameter tube well precipitation are introduced.It has a certain reference function for the similar deep foundation construction situation.%通过松花江特大桥深基础的施工，总结了在不同水文、地质条件下，随基础埋置深度的变化，各种施工方案的分析比选，介绍了利用钻孔平台拼装、下沉双壁钢围堰的施工工艺、钢筋混凝土沉井围堰及大口径管井降水明挖基础施工方法，对类似深基础施工方案的选定有一定参考作用。
【期刊名称】《铁道建筑技术》【年(卷),期】2015(000)007【总页数】4页(P59-61,66)【关键词】深基础;双壁钢围堰;钢筋混凝土沉井围堰;大口径管井降水【作者】李险峰【作者单位】中铁十二局集团有限公司山西太原 030024【正文语种】中文【中图分类】U445.551 工程概况1.1 工程总体情况王万铁路松花江特大桥位于哈尔滨市西郊，全桥由11孔刚构连续梁主桥和197孔双线简支梁组成，全长7 432 m。
松花江大桥钻孔桩施工
当 正 循 环 钻 进 到 １ ｍ 左 右 时 ， 用 泵 吸 反 循 灌注过程中， ５ 采 注意观察管内混凝 土下降和孔 内水位 环 和 气 举 式 反 循 环 钻 进 。 吸 式 反 循 环 钻 进 的 升 降 情况 ， 时 测量 孔 内混凝 土 面 高度 ， 管提 升 泵 及 导 泥 浆 比 重 控 制 在 １Ｏ ． ５—１ Ｏ 。 举 式 反 循 环 回 时 应保 持 轴 线 竖 直 和位 置 居 中 ， 步提 升 。 导管 ．６ 气 逐 当 转 钻 进 的 泥 浆 比 重 控 制 在 １Ｏ ． ５—１ １ ．。 提 升 到 接 头 露 出 孔 口以 上 一 定 高度 后 。 可拆 除导 ２ ４ 孔 检 查 ： 钻 孔 达 到 设 计 高度 后 ， ．成 当 下 管 。 除导 管的 动作 要快 ， 拆 同时要 防 止螺 栓 、 胶垫 橡 钢 筋 笼 以 前 ， 用 笼 式 孔 规 进 行 孔 径 检 测 。 深 和 工 具 等 掉 入 中 ， 已拆 下 的导 管 立 即清 洗 干 采 孔 Ｌ 将
钻 ｒ 可 泥 土面 高度 ， 算 出导 管埋 置深 度 ， 符合 要求 ， 计 如 即可 根 桩 ， 径 ２ Ｏ 桩 长 ５ ｍ；座 桥 台 共 ２ 根 桩 ， 壁 。 进 至 刃 脚 下 １ａ后 ， 按 土质 正 常 钻 进 。 桩 ． ｍ， ０ ２ Ｏ 浆 的 相 对 密 度 控 制 在 １ １一１２ 间 。 ． ．之 正 常 灌 注 。 注 应 紧凑 、 灌 连续 进 行 ， 严禁 中途 停 工 。 桩 径 １５ 桩 长４ ｍｏ ． ｍ， ５ 桥 址 所 在 地 区 为 松 花 江 冲 积 平 原 ， 面 为 表 第 四纪 地层 ， 上部 以中、 细砂 为主 ， 并有砂砾 、 粗 砂 沉 积 和 淤 泥 夹 层 。 部 为形 状 不 规 则 的棱 角 、 下 半棱 角状 的砾石层 覆盖在 白垩纪 地层 上。 白垩 纪 地 层 由 泥 岩 和 砂 岩 组 成 ， 岩 上 部 风 化严 重 ， 泥 呈 硬 、 坚 硬 或 硬 塑 状 粘 土 ， 部 为 弱 风 化 泥 岩 半 下
松花江大桥主桥连续梁施工技术方案
松花江大桥主桥连续梁施工技术方案随着我国经济的飞速发展，交通基础设施建设也在不断提升。
作为我国东北地区的重要交通枢纽，哈尔滨市的松花江大桥是连接哈尔滨市和松花江南岸的重要桥梁，对于促进区域经济发展和交通运输起着至关重要的作用。
为了确保松花江大桥的建设质量和工程进度，我们将针对主桥连续梁的施工技术方案进行深入探讨。
一、施工前准备工作在进行主桥连续梁施工之前，首先需要进行充分的施工前准备工作。
这包括对施工区域的勘察和测量，确定施工方案和工艺流程，制定施工计划和安全预案，组织好施工人员和设备，以及对施工现场进行必要的清理和整理等工作。
只有做好了这些准备工作，才能确保施工的顺利进行。
二、施工工艺流程1. 连续梁模板的安装：在进行连续梁施工之前，首先需要搭建好连续梁的模板。
模板的搭建需要严格按照设计要求进行，确保模板的平整和稳固。
同时，还需要对模板进行检测和验收，确保其符合施工要求。
2. 钢筋的加工和安装：在模板搭建完成之后，需要对钢筋进行加工和安装。
钢筋的加工需要按照设计要求进行，确保其尺寸和形状符合要求。
在进行钢筋安装时，需要严格按照施工图纸进行操作，确保钢筋的位置和数量符合要求。
3. 混凝土浇筑：在钢筋安装完成之后，就需要进行混凝土的浇筑。
混凝土的浇筑需要根据设计要求进行，确保混凝土的质量和强度符合要求。
同时，还需要对混凝土进行养护，确保其达到设计强度。
4. 连续梁的拼装：在混凝土养护完成之后，就需要进行连续梁的拼装工作。
这需要对各个部件进行精确的对接和连接，确保连续梁的整体结构稳固和牢固。
5. 质量验收和安全检查：在连续梁施工完成之后，还需要进行质量验收和安全检查。
只有通过了验收和检查，才能确保连续梁的施工质量和安全性。
三、施工中的关键技术1. 模板搭建技术：连续梁的模板搭建是整个施工过程中的关键环节。
模板的搭建需要考虑到连续梁的整体结构和形状，确保模板的平整和稳固。
2. 钢筋加工和安装技术：钢筋的加工和安装需要考虑到连续梁的受力情况和结构要求，确保钢筋的位置和数量符合要求。
从兰旗松花江大桥谈松花江上游钻孔桩的施工方法
从兰旗松花江大桥谈松花江上游钻孔桩的施工方法
李友;李宏秋;杨朔
【期刊名称】《吉林交通科技》
【年(卷),期】2007(000)003
【摘要】结合兰旗松花江大桥钻孔灌注桩的施工实践，总结在松花江上游的地质条件下进行钻孔桩的施工方法。
【总页数】2页(P44-45)
【作者】李友;李宏秋;杨朔
【作者单位】吉林省公路工程监理有限责任公司,长春130022
【正文语种】中文
【中图分类】U448.145.4
【相关文献】
1.富绥松花江大桥钻孔桩桩底压浆技术 [J], 牛西龙
2.松花江公路特大桥主塔钻孔桩水下砼施工 [J], 盛可鉴;张静;冯春成
3.兰旗松花江特大桥钻孔灌注桩自平衡试桩研究 [J], 任安菊;代树林;齐伟
4.松花江公路特大桥南岸主塔钻孔桩成孔工艺 [J], 盛可鉴;潘忠仁;梁宝元
5.兰旗松花江大桥荷载试验研究 [J], 高迎春;
因版权原因，仅展示原文概要，查看原文内容请购买。
某特大桥钻孔桩施工严重塌孔扩孔问题的处理办法
某特大桥钻孔桩施工严重塌孔扩孔问题的处理办法
XXX高速公路－XXX特大桥主桥7＃墩基础采用φ1.8米的钻孔灌注桩，左右
幅桥共18根钻孔桩，设计桩底标高-80.0米,桩顶标高为1.8米，采用摩擦桩。
墩位处水文、地质情况为：桥址水文特征既受迳流作用，也受潮流影响，
位 5.00m。
X#
为
30cm。
型钻
9个
以破碎而堵钻杆、孔壁坍塌等严重问题不断发生，成孔概率很低，施工风险很大。
后来，为了解决漏浆严重、易坍孔现象，对该特殊地质问题专门成立技术
小组，进行深入细致的研究，发现采取对地层进行钻小孔注水泥浆加固效果较好。
注浆孔布置：在钻孔桩中心位置布置一根钻至-70.0至-80.0m高程的注浆孔，另在钢护筒外侧约0.5m处对称布置两根钻至-50.0高程的注浆孔。
钻小孔钻机的选择：根据注浆孔要穿透含大块石、漂石易坍孔的高含量卵石地层，必须选择大扭矩、超钻深的大型工程地质钻机，选用钻岩深度可达1000米的JY-1000型的地质钻机进行注浆孔的钻探。
注浆孔钻孔施工：首先插打内径10cm、壁厚6mm以上的钢套管至-25m左右，保证钢管垂直度在5‰以内，起钻小孔导向作用及避免泥水进入钢护筒，利用JY-1000
），在钢
5m3/h搅2.0～
参考文献：XXX特大桥设计、施工及地质资料
《公路桥涵施工技术规范》（JTJ041-2000）
《桥涵》（铁道部第三工程局主编）。
2012年中国建筑业成果一等奖 中铁大桥局一公司 嵌岩无封底围堰侧面止水技术研究QC小组
目标二：围堰达到侧面止水效果，确保承台在无水状态下施工。
2、目标可行性分析 目标一：在施工时可以通过采用红外线实时监测钢板桩的
垂直度、采取措施保证静压植桩机的稳定性和加强操作人员 的培训等方法来保证施工质量。
目标二：（1）我公司多年来从事桥梁施工，已具备在各 种江、河、湖、海及恶劣地质环境下修建各类型桥梁的能力， 对围堰施工有一套完整的理论和方法，能在各种复杂环境下 完成围堰的施工。
9.13 36#墩
李斌
漏水
4 钢板桩锁口统一
用1m短板检查所有钢板桩锁口
钢板
9.07 存料场 施 龙
5
钢板桩垂直度 满足要求
桩锁 口不 漏水
1、采用红外线实时监测钢板桩垂直 度 2、加固静压植桩机的稳定体系
9.13 36#墩
吴晓磊
3、机械使用人员的培训
七、按对策表实施
实施一：解决钢板桩上下接长连接焊缝不满足要求的问题。
四、设定课题目标
1、设定目标 根据现场实际情况，保证承台施工不受松花江水位涨落影
响，我小组设定了钢板桩围堰需达到的两个目标。
目标一：成型后的钢板桩围堰的稳定性满足设计及规范要求。
序号 1 2 3
钢板桩控制精度
项目 桩顶标高
允许偏差 ≤±10cm
轴线偏差
≤±10cm
垂直度
≤0.5%
检验方法 水准仪测量 红外线照射 垂线或靠尺
经济性 一般
利用先进的 机械，科技
含量高
选定
4
双钢板桩注 浆帷幕方案
前期回填细砂内注浆 帷幕效果不佳。结构 可靠度60%
施工难度一般
费用高 ，经济 性差
常规方法
不选
六、制定对策
13、松木桥跨省道S202特大桥钻孔基桩首件施工方案
新建蒙西至华中地区铁路煤运通道土建工程MHTJ-25标松木桥跨省道S202特大桥3-3钻孔桩施工方案编制：复核：审核：新建蒙华铁路MHTJ-25标项目经理部二工区二零一五年八月目录1. 编制依据 (1)2. 工程概况 (1)3. 施工地点、时间 (2)4. 地质情况及工艺选择 (2)5. 施工准备及施工工艺 (2)5.1 钻孔桩准备工作 (2)5.1.1 场地准备 (2)5.1.2 人员及机械准备 (3)5.1.3 施工准备 (3)5.1.4 测量放样 (3)5.1.5 钢护筒制作与埋设 (3)5.2 成孔工艺 (5)5.2.1 施工方法 (5)5.2.2 施工要点 (6)5.3 成孔检测 (7)5.4 清孔 (8)5.5 钢筋骨架 (9)5.6 灌注水下混凝土 (11)5.6.1 水下混凝土的配置 (11)5.6.2 导管 (11)5.6.3 水下混凝土的灌注 (13)5.7 灌注事故的预防及处理 (14)5.7.1漏浆 (14)5.7.2卡钻 (15)5.7.3 斜孔 (15)5.7.4 混凝土堵管的原因及处理 (16)5.7.5 钢筋上浮及偏位 (16)5.7.6 坍孔 (17)5.7.7 灌短桩头 (17)5.7.8断桩、夹泥 (18)5.7.9 桩顶砼强度不够 (19)6. 质量保证措施 (19)6.1 质量保证体系 (19)6.2 施工质量控制 (20)7. 文明施工、环保措施 (21)8. 安全措施方案 (21)松木桥跨省道S202特大桥3号墩3号钻孔桩施工方案1. 编制依据（1）国家有关方针政策和国家、原铁路总公司、中国铁路总公司有关标准规范、规程和验标等；（2）新建蒙西至华中地区铁路煤运通道土建工程MHTJ-25标现场踏勘调查资料；（3）新建蒙西至华中地区铁路煤运通道土建工程项目管理规定；（4）我单位类似工程的施工经验及设备情况；（5）通过质量体系认证中心认定的GB/T19001-2008 ISO9001:2008《质量管理体系--要求》和GB/T50430-2007的要求、GB/T24001-2004《环境管理体系—要求及使用指南》、GB/T28001-2011《职业健康安全管理体系—要求》；（6)松木桥跨省道S202特大桥施工图；（7）《铁路混凝土工程施工技术指南》铁建设[2010]241号；（8）《铁路混凝土工程施工质量验收标准》（TB 10424-2010）；（9）《铁路混凝土强度检验评定标准》（TB10425-94）；（10）《铁路工程基桩检测技术规程》（TB 10218-2008）；（11）《铁路混凝土强度检验评定标准》（TB10425-94）；（12）《钢筋焊接接头试验方法标准》）（JGJ/T27-2001）；（13）《焊接接头拉伸试验方法》（GB/T2651-2008)。
金沙江特大桥钻孔桩施工工艺
一、概况金沙江特大桥2＃-8＃墩桩基采用钻孔灌注桩施工，根据该处河床为卵石土并夹有大的漂石，钻孔机械选用冲击钻机。
二、工艺流程机械冲击成孔桩基施工工艺流程三、冲孔桩施工（一）、施工准备1、施工前必须先清除地表杂物，整平场地，将虚土压实，并做好相应的防排水措施。
2、开挖泥浆池，将泥浆池布置在桥梁用地红线施工范围内。
3、桩位测量：测量桥位，放出墩桩位中心，准确测量各桩位的中心和地面标高，并在平整好的场地上做出桩位标记，用长木桩或混凝土桩定位。
4、埋设钢护筒，钢护筒直径宜大于设计桩径20～40cm，护筒埋深2～3米，钢护筒周围应回填粘土并夯实，护筒平面位置偏差不得大于5cm，其倾斜度应控制在1/100以内，护筒顶应高出施工地面0.3m，并高于地下水位1.0～2.0m。
根据地质情况需要加长护筒，确保护筒倾斜度偏差不大于1%，确保护筒无沉落。
5、泥浆性能指标宜满足设计和施工技术规范的要求。
（二）、安装钻机1、钻机就位前，对主要机具进行检查、维修与安装，全套设施的就位情况及水电供应是否接通，并进行检查。
2、钻机底架应垫平，保持稳定，使不产生偏移和沉陷，钻机顶端应用缆风绳对称拴牢，拉紧，以防冲孔过程中发生位移和下沉3、钻头对准桩位（或护筒底）中心，其偏差不得大于2cm，并应符合技术规范的要求。
（三）、冲孔1、冲孔的过程为“投泥—冲孔—掏碴—投泥—钻进”的反复循环程序。
2、开孔前应在护筒内多加一些粘土块，如土质疏松，还要混入一定数量的小片石。
借钻头冲击力把泥膏、石块挤向孔壁，以加固护筒刃脚。
3、开始造孔时，宜采用小冲程，使初成孔坚实、竖直、圆顺，对继续钻孔起导向作用，并防止孔口坍塌。
钻进深度超过钻头全高加冲程后，方可进行正常冲击。
坚硬漂卵石和岩层应采用中、大冲程，松散地层应采用中、小冲程。
4、在钻进过程中，必须勤松绳，每次少松绳防止打空锤。
冲击过程中，要勤抽碴，勤检查钢丝绳和钻头磨损情况，及转向是否灵活，预防发生安全质量事故5、钻进时起落钻头速度要均匀，不得过猛或骤然变速，以免碰撞孔壁或护筒，或因提速过快而造成负压引起坍孔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二松花江特大桥主桥钻孔桩的钻孔作业
摘要：第二松花江大桥是吉图珲客运专线中的重点控制性工程，而主桥钻孔桩亦是其中的重中之重。
在该项作业中克服了各种坚硬岩层，保质保量的完成了工期节点。
为大桥后续施工奠定了坚实的基础。
关键词：主桥钻孔桩重点
一、工程概况
1、桥梁概况
第二松花江特大桥自吉林站城际场引出，沿既有长图线向东穿过吉林市中心区，跨越嫩江路、解放东路、改建长图线联络线、松江东路，在既有长图线松花江桥上游30m处跨越第二松花江，跨越既有龙丰铁路（电厂专用线）、滨江东路、规划雾凇路，大里程侧珲春台与龙潭山隧道桥隧相连。
包含客运专线第二松花江特大桥和改建长图线第二松花江特大桥。
2、地质特征
根据工程地质勘探揭示，桥址区上覆第四系人工填筑土和第四系全新统冲洪积粉质粘土、粉土、淤泥质粉质黏土，中间分布第四系全新统冲洪积粉砂、细砂、中砂、粗砂、砾砂和粗细圆砾土、粗细角砾土，珲春侧桥台及个别墩台位于山坡上，地表为残坡积粉质黏土；下伏基岩为二叠系下统一拉溪组板岩、凝灰岩、流纹岩、砾岩、粉砂岩、砂岩，燕山早期花岗岩。
二、施工方案
主桥墩位于松花江河槽内，钻孔桩施工采用水中墩位筑岛，墩位两侧双栈桥配备30t龙门吊机、履带吊机及汽车吊机配合施工。
根据地质情况钻孔采用旋挖钻、冲击反循环及冲击正循环相结合的方法进行钻孔。
三、施工步骤、方法及要点
施工步骤详见工艺流程：筑岛→测定孔位→插打护筒→钻机就位→钻进→中间检查→终孔。
施工准备
1、筑岛
为方便钻孔桩施工，本工程采用山皮石筑岛作为钻孔平台，筑岛时预留过水面积已满足江水通过，筑岛岛顶面标高为186m，岛顶面边缘承台边缘外扩为采用山皮石。
2、测量放样
筑岛完毕后进行施工放样，测量组按设计图纸定出孔位，经检查无误后，埋设十字护桩，以备插打护筒时对桩位进行检验。
3、钢护筒加工及插打
钢护筒采用壁厚12～16mm的钢板制作，φ2.0m钻孔桩采用内径为2.3m的钢护筒，φ1.5m钻孔桩采用内径为1.8m的钢护筒。
钢护筒外径误差（椭圆度）小于5mm，底面与顶面中心应在同一铅垂线上。
为保证护筒在运输和埋设过程中不变形，可临时加设内支撑，待埋好后解除。
4 、钻机就位
1）旋挖钻机
液压多功能旋挖钻机安装必须稳定，钻机平台处必须碾压密实，承压面必须坚实平整，确保钻进过程中钻机不移位、下沉。
钻机就位时与平面最大倾角不超过4°。
将钻机行驶到要施工的孔位，调整桅杆角度，操作卷扬机，将钻头中心与钻孔中心对准，并放入孔内，调整钻机垂直度参数，使钻杆垂直，同时稍微提升钻具，确保钻头环刀自由浮动孔内。
2）冲击钻钻机
钻机就位前，检查筑岛面的地基承载力，将组拼好的钻机吊装就位，安装好钻架，对准桩位十字线交点，并在钻机下抄垫分配梁（可用枕木、钢管等）确保钻机底盘支点的平整和稳定。
5、泥浆制备
泥浆池、沉淀池可在墩旁就地开挖并在泥浆池内覆盖彩条布确保其不漏浆，也可采用护筒联通充当泥浆池以满足泥浆循环之用。
泥浆采用红粘土孔内造浆，造浆量不小于桩孔实际容积的1.2倍。
6、钻进
1）旋挖钻钻进
施工时，将钥匙开关打到电源档，先进行旋挖钻机的钻桅起立桅及调垂，即首先将旋挖钻机移到钻孔作业所在位置。
要实时观察到桅杆的X轴、Y轴方向的偏移。
且注意桅杆的垂直度。
钻孔时先将钻斗着地，通过显示器上的清零按钮进行清零操作，记录钻机钻头的原始位置，此时，显示器显示钻孔的当前位置的
条形柱和数字，操作人员可通过显示器监测钻孔的实际工作位置、每次进尺位置及孔深位置，从而操作钻孔作业。
在作业过程中实时监测液压系统的工作状态。
开孔时，以钻斗自重并加压作为钻进动力，一次进尺短条形柱显示当前钻头的钻孔深度，长条形柱动态显示钻头的运动位置，孔深的数字显示此孔的总深度。
当钻斗被挤压充满钻渣后，将其提出地表，操作回转操作手柄使机器转到土方车的位置，将钻渣装入沉渣池，完毕后，通过操作显示器上的自动回位对正按钮机器自动回到钻孔作业位置，或通过手动操作回转操作手柄使机器手动回到钻孔作业位置。
此工作状态可通过显示器的主界面中的回位标识进行监视。
开孔后，以钻头自重并加压作为钻进动力。
当钻斗被挤压充满钻渣后，将其提出地表，装入沉渣池，同时观察监视并记录钻孔地质状况。
2）冲击正循环钻进
开钻时应先在孔内注泥浆,泥浆相对密度等指标根据土层情况而定。
如孔中有水,可直接投入粘土块,用冲击锥以小冲程反复冲击造浆。
开孔及整个钻进过程中,应始终保持孔内水位高出地下水位(或施工水位)1.5～2.0m,并低于护筒顶面0.3m以防溢出,取渣时应及时补水。
护筒底脚以下2-4m范围内土层比较松散时,应认真施工。
可采用浓泥浆、小冲程、高频率反复冲砸,使孔壁坚实不坍不漏。
也可按1：1投人粘土和小片石(粒径不大于15cm),用冲击锥以小冲程反复冲击,使泥膏、片石挤人孔壁,必要时须重复回填反复冲击2~3次。
钻进深度超过钻头全高加冲程后,方可进行正常冲击。
3）冲击反循环钻进
冲击反循环钻进的原理是:冲击钻头由带有提引平衡机构的冲击反循环的钻机上的两根钢丝绳提引。
两根提引钢绳在任何状态下的拉力和提升速度必须保持一致,钻头带有中心孔,排渣管由钻头中心孔到孔底勺排渣管道通过胶管与砂石泵相连使钻头冲击破碎的岩渣通过排渣和经砂石泵排到泥浆分离器,经泥浆池沉淀的泥浆再泵回井孔,其主要优点有两条:冲击钻进与排渣连续进行,彻底摆脱了冲击钻进不能排渣,排渣不能冲击钻进的落后局面。
一般工效是原同功率机型的2-3倍,另外还具有清孔比较干净,沉渣量少,故能明显提高施工质量等。
自动冲击时,应控制钢绳放绳量,防止放绳过多减少冲击及放绳量过少形成打空锤,应做到勤放绳,少放绳。
手动冲击时,应在钢绳上作记号控制冲程;防止放绳过多,使钢绳打扭损坏钢绳,放绳过少易形成打空锤。
冲击钻头磨损较快,应经常用硬质合金材料修补。
钻进时,根据地层情况,定时检查钢丝绳,提升钻头检查有无裂缝,防止钻具事故。
7、清孔、检孔
终孔后应及时清孔，以免使钻渣沉淀增多而造成清孔困难。
清孔可选用以下方法：抽渣法适用于冲击或冲抓法钻孔;吸泥法适用于土质密实不易坍塌的冲击钻孔；换浆法适用于正、反循环旋转钻孔。
不论采用何种方法清孔，在抽渣或吸泥时都应及时向孔内加注清水或新鲜泥浆，保持孔内水位。
泥浆指标和孔底沉淀物均达到验收标准后，拆除钻杆，移开钻机。
用检孔器检测孔深和倾斜度，检孔器外径接近钻头直径但不大于钻头直径，钢筋检孔器吊入孔内检测，检孔合格后安装钢筋笼。
现场应快速的提钻、移开钻机、检测孔形、下放钢筋笼、搭设混凝土浇筑平台和下导管。
严禁用加深钻孔深度的方法代替清孔。
清孔应达到孔内排出或抽出的泥浆手摸无2～3mm颗粒，泥浆比重不大于1.1，含砂率小于2%，粘度17～20s；浇筑水下混凝土前检查孔底沉渣厚度，柱桩不大于5cm，摩擦桩不大于15cm。
终孔后对孔深、孔径、孔位和孔形等进行检查，确认满足设计要求后，立即填写终孔检查证。
四、结束语
筑岛平台钻孔桩施工技术适用于河床较浅的河流，且要在枯水期时施工，它具有成本低，施工场地大，施工周期短等特点。
本文就筑岛平台施工技术做了详细的解释，希望能和各位同仁分享这种施工技术。
参考文献
《新建吉林至珲春铁路重点控制工程JHSKⅡ标段实施性施工组织设计》
《高速铁路桥涵工程施工质量验收标准》(TB10752-2010)
《高速铁路桥涵工程施工技术指南》(铁建设[2010]241号)
《铁路桥梁钻孔桩施工技术指南》(TZ322-2010)。
