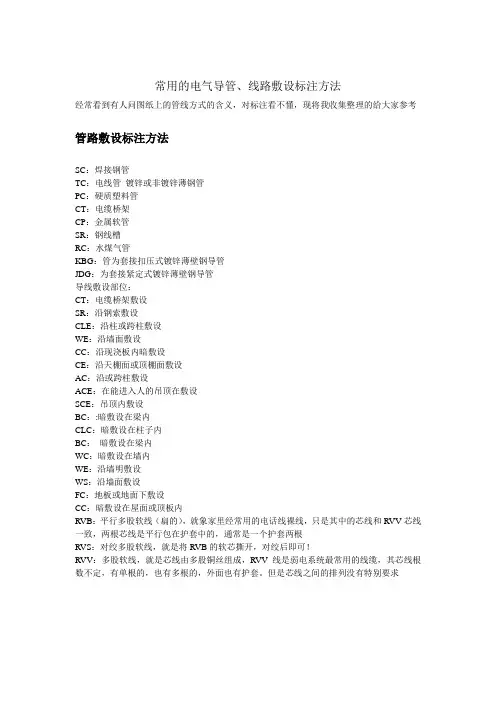

常用的电气导管、线路敷设标注方法

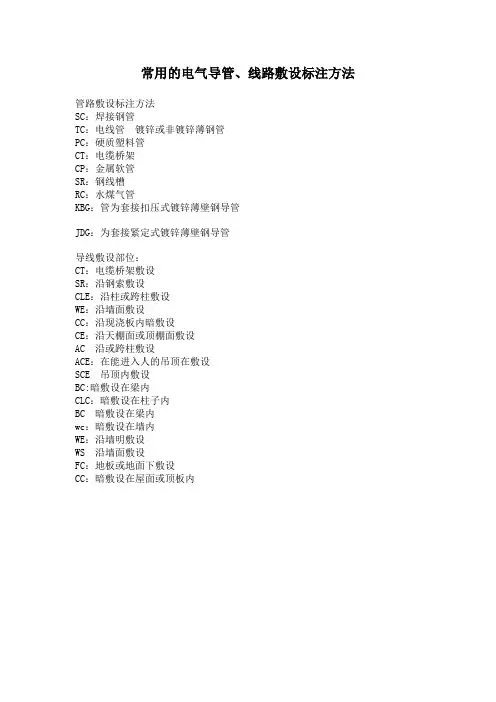

常用电气导管、线路敷设标注方法
常用的电气导管、线路敷设标注方法
经常看到有人问图纸上的管线方式的含义，对标注看不懂，现将我收集整理的给大家参考管路敷设标注方法
SC：焊接钢管
TC：电线管镀锌或非镀锌薄钢管
PC：硬质塑料管
CT：电缆桥架
CP：金属软管
SR：钢线槽
RC：水煤气管
KBG：管为套接扣压式镀锌薄壁钢导管
JDG：为套接紧定式镀锌薄壁钢导管
导线敷设部位：
CT：电缆桥架敷设
SR：沿钢索敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CC：沿现浇板内暗敷设
CE：沿天棚面或顶棚面敷设
AC：沿或跨柱敷设
ACE：在能进入人的吊顶在敷设
SCE：吊顶内敷设
BC：:暗敷设在梁内
CLC：暗敷设在柱子内
BC：暗敷设在梁内
WC：暗敷设在墙内
WE：沿墙明敷设
WS：沿墙面敷设
FC：地板或地面下敷设
CC：暗敷设在屋面或顶板内
RVB：平行多股软线（扁的），就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根
RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可！
RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。但是芯线之间的排列没有特别要求
电气配管敷设方式的符号
在线路敷设方式的标注好有几符号，简单的归纳一下有：
1、（最近）标注文字符号；另用符号：
2、新的；
3、旧的
7-01穿焊接钢管敷设1、SC 2、无3、G
穿水煤气管（厚壁）1、无2、RC 3、GG
7-02 穿电线管敷设1、MT 2、TC 3、DG
7-03 穿硬塑料管敷设1、PC 2、无3、VG
7-04 穿阻燃半硬聚氯乙烯管敷设1、FPC 2、无3、RVG
穿PVC管敷设1、PC 2、GY 3、SG
7-05 用桥架敷设1、CT
7-06 金属线槽敷设1、MR
钢线槽敷设2、SR
7-07 塑料线槽敷设1、PR 3、XC
7-08 沿钢索敷设1、M 3、S
7-09 穿聚氯乙烯塑料波汶电线管敷设1、KPC
7-10 穿金属软管敷设1、CP 3、SPG
7-11 直接埋设1、DB
7-12 电缆沟敷设1、TC
7-13 混凝土排管敷设1、CE
扣压式薄壁镀锌钢管KBG，紧定式薄壁电气管JDG。
SC为焊接钢管,在明敷设时（包括地埋）内外壁要做防腐处理，SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mm，SC 是厚壁镀锌钢管，用于地下室电气敷管,TC 是电工管，用于地上电气敷管,以上两种管在混凝土暗敷时均不用做内防腐.
KBG套接扣压式电冷镀锌钢导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘.
KBG适用于明敷设的薄壁金属管材，它不同以往的SC管材在进行接地跨接是要进行焊接而且做防腐处理。而这类管材只需在两管连接处卡管螺丝连接即可，它不像有的人所说是在地下层（隐蔽曾）用的，这是因为它的最大壁厚不超过1毫米。所以不适用隐蔽层的埋管。这一点在施工的时候一定要注意。隐蔽层尤其是混凝土浇灌层一定要用厚壁管材。
管线敷设表示符号
管线敷设表示符号
1、穿焊接钢管敷设SC
2、穿电线管敷设MT
3、穿硬塑料管敷设PC
4、穿阻燃半硬聚氯乙烯管敷设FPC
5、电缆桥架敷设CT
6、金属线槽敷设MR
7、塑料线槽敷设PR
8、钢索敷设M
9、穿聚氯乙烯塑料波纹电线管敷设KPC
10、穿金属软管敷设CP
11、直接埋设DB
12、电缆沟敷设TC
13、混凝土排管敷设CR
14、AB 沿或跨梁(屋架)敷设
15、BC 暗敷在梁内
16、AC 沿或跨柱敷设
17、CLC 暗敷在柱内
18、WS 沿墙面敷设
19、WC 暗敷在墙内
20、CE 沿天棚或顶板面敷设
21、CC 暗敷在屋面或顶板内
22、SCE 吊顶内敷设
23、ACC 暗敷在不能上人的吊顶内
24、ACE 在能进人的吊顶内敷设
25、 F 地板或地面下敷设
据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
混凝土排管敷设：CE
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：F
另外，JDG--紧定式电线管，KBG--扣压式电线
电气管线敷设方式标注及JDG管套接工艺介绍
关 键 词 电气 管 线 敷 设 方 式 标 注 式钢 导 管 特点 Ｊ Ｇ 管 套接 工 艺 Ｄ
层聚氯 乙烯 ） ；焊接钢 管 ：Ｅ Ｗ （ Ｒ 直缝高频 电ቤተ መጻሕፍቲ ባይዱ焊
依据设 计要求 配合土 建做好 强弱 电专业 的配管 预埋 。避免后续返工 造成不 必要 的经济损 失 ，在 施工
中极 为 重要
钢管 ） Ａ 、Ｓ ＷＬ （ 直缝 埋弧 焊钢 管 ） Ａ 、Ｓ ＷＨ （ 旋缝 螺
埋弧焊 钢管 ） 。在 实 际 工 作 中 应 注 意 区 分 电气 线 路 敷 设 方 式 的标 注 符 号 和 穿 线 导 管 的相 应 符 号 ．不 能 混 为
一
根 据 Ｇ ０ ０ —２ ０ 建 筑 电气工 程施 工质 量 Ｂ ５ ３ ３ ０ ２《 验收规 范》 Ｅ Ｓ１０ ０ ７ 《 、Ｃ Ｃ ２ ：２０ 套接 紧定式钢导 管 电
ｍｏ ｅ ｏ ｅｅ ｔ ｃ ｌ ｐ ｐ ｌｎ ｓ ｉ ｐ ｅ ｅ ｔｄ； ｄ ｆ ｌｃ ｒ ａ ｉ ｅｉ ｅ ｓ ｉ ｒ ｓ ｎｅ
ｔｅ ｈ
ｃ ａａ ｔｒ ｔ ｎ ｃ ｎ ｍｉ ｄ ａ ｔｇ ｓｏ ｈ ＤＧ ａｅ ｈ ｒｃｅｉ ｉ ａ ｄ ｅ ｏ ｏ ｃ ａ ｖ ｎａ ｅ ｆｔｅ Ｊ ｒ ｓｃ ａ ａｙｅ ｎ ｏ ａｅ ， ａ ｄ ｏ ｅａ ｏ ｒｃ ｓ ｆＪ ｎ ｌｚ ｄ ａ ｄ ｃ ｍｐ ｒ ｄ ｎ ｐ ｒｔ ｎ ｐｏ ｅ ｓｏ ＤＧ ｉ
线路敷设方式
电气设计施工图中常用线路敷设方式：
SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管
CT-桥架MR-属线槽M-钢索CP-金属软管
PR-塑料线槽RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋TC-电缆沟BC-暗敷在梁内
CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设
CC-暗敷在天棚顶内SCE-吊顶内敷设FC地板及地坪下
SR-沿钢索BE-沿屋架，梁WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊DS-管吊W-墙壁安装C-吸顶
R-嵌入S-支架CL-柱上
沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE
穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT
金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP
直接埋设：DB 电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
常用的电气导管、线路敷设标注方法
常用的电气导管、线路敷设标注方法
1 用瓷瓶或瓷柱敷设CP K
2 用塑料线槽敷设XC PR
3 用金属线槽敷设MR
4 穿水煤气管敷设RC
5 穿焊接钢管敷设SC
6 穿电线管敷设DG MT
7 穿聚氯乙烯硬质管敷设VG PC
8 穿聚氯乙烯半硬质管敷设RVG FPC
9 穿聚氯乙烯塑料波纹电线管敷设KPC
10 用电缆桥架敷设CT
11 用瓷夹敷设CJ PL
12 用塑料夹敷设VJ PCL
13 穿金属软管敷设SPG CP
14 直接埋设DB
15 电缆沟埋设TC
16 混凝土排管埋设CE
17 沿钢索敷设SPG M
18沿屋架或跨崖架敷设LM AB
19 沿柱或跨柱敷设ZM AC
20 沿墙面敷设QM WE 或WS 21 沿天棚面或顶板面敷设
PM CE
22 在能进人的吊顶内敷设
PEM SCE
23 暗敷设在梁内LA
BC
24 暗敷设在柱内ZA
CLC
25 暗敷设在墙内QA
WC
26 暗敷设在地面内DA
FC
27 暗敷设在屋面或顶板内
PA CC
28 暗敷设在不能进人的吊
顶内PNA SCE
29 线吊式
SW
30 自在器线吊式X
SW
31 固定线吊式X1
SW1
32 防水线吊式X2
SW2
33 吊线器式X3
SW3
34 链吊式L
CS
35 管吊式G
DS
36 壁装式 B
W
37 吸顶式 D
C
38 嵌入式R
R
39 顶棚内安装DR
CR
40 墙壁内安装BR
WR
41 台上安装T
T
42 支架上安装J
S
43 柱上安装Z
CL
44 座装ZH
HM
PR 塑料线槽敷设
PC 硬制塑料管敷设
FPC 半硬制塑料管敷设
SC 薄电线管敷设
RC 水煤气管敷设
MR 封闭式金属线槽敷设
电气设计施工图中常用线路敷设方式
电气设计施工图中常用线路敷设方式
电气设计施工图中常用线路敷设方式：
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
弱电系统线路敷设方式符号
WC：暗敷设在墙内，英文意思是：wall concealed laying 其它：
导线敷设部位：
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
导线穿管表示：
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
导线敷设方式：
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
灯具安装方式：
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
常用电气工程图形符号（电气安装可能用到），供参考0
常用的电气导管、线路敷设标注方法
经常看到有人问图纸上的管线方式的含义，对标注看不懂，现将我收集整理的给大家参考；希望大家补充！
序号敷设方式标注名称旧代号新代号
1 用瓷瓶或瓷柱敷设 CP K
2 用塑料线槽敷设 XC PR
3 用金属线槽敷设 MR
4 穿水煤气管敷设 RC
5 穿焊接钢管敷设 SC
6 穿电线管敷设 DG MT
7 穿聚氯乙烯硬质管敷设 VG PC
8 穿聚氯乙烯半硬质管敷设 RVG FPC
9 穿聚氯乙烯塑料波纹电线管敷设 KPC
10 用电缆桥架敷设 CT
导线敷设方式
电气敷设方式
以下是我收集的电气设计施工图中常用线路敷设方式：
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一、导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管
二、导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三、灯具安装方式的表示
CS-链吊DS-管吊W-墙壁安装C-吸顶
R-嵌入S-支架CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
电气线管敷方式
管路敷设标注方法 sc：焊接钢管 tc：电线管薄钢管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管导线敷设部位： CT：电缆桥架敷设 SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CC：沿现浇板内暗敷设 CE：沿天棚面或顶棚面敷设 AC：吊顶内敷设
ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内 CLC：暗敷设在柱子内 wc：暗敷设在墙内 WE：沿墙明敷设 FC：预埋在地面内 cc：暗敷设在顶板内 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管
PR-塑料线槽 RC-镀锌钢管
二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷
三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架
CL-柱上
穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC
电气SC管、MT、TC管、KBG_JDG、KNG都是什么管
sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架
cp：金属软管SR：钢线槽RC：水煤气管
sc管是钢导管的英文单词steel conduit 的开头字母缩写.
SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）
新标注为RC,通于原来标注的GG，是通常说的水煤气管。
新标注的TC，指的是薄壁电线管。
以上通称焊接钢管。
新标注，
PC聚氯乙烯硬管FPC半硬管KPC 波纹管CT，为桥架敷设
KBG，JDG是薄壁电线管的一个变种，属于行业标准标注，不是国标，和SC等不是一回事
SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mm
KBG---扣压式电气导管,用专用的压钳将套接管与导管压接紧固;JBG---紧固式电气导管,套管与导管使用用螺丝紧固.
JDG、KBG管成为扣压式镀锌钢管，不用防腐、不用跨接。是黄色的。壁厚为1.2mm。。。。
2.5左右。广泛应用，节省钢材。安装简便，功效高。但要用正规厂家的，否则弯曲时，易扁、开裂。要用配套的弯曲工具和弹簧。
JDG导管及系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。
选材精当
JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。
施工方便
无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序。
只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。
室内配电线路的表示方法
室内配电线路的表示方法
1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。
2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。
敷设方式标注名称旧代号新代号
1 用瓷瓶或瓷柱敷设CP K
2 用塑料线槽敷设XC PR
3 用金属线槽敷设MR
4 穿水煤气管敷设RC
5 穿焊接钢管敷设SC
6 穿电线管敷设 DG MT
7 穿聚氯乙烯硬质管敷设VG PC
8 穿聚氯乙烯半硬质管敷设 RVG FPC
9 穿聚氯乙烯塑料波纹电线管敷设 KPC
10 用电缆桥架敷设CT
11用瓷夹敷设 CJ PL
12用塑料夹敷设VJ PCL
13 穿金属软管敷设SPG CP
14 直接埋设 DB
15 电缆沟埋设TC
16 混凝土排管埋设 CE
17 沿钢索敷设SPG M
18沿屋架或跨崖架敷设LM AB
19 沿柱或跨柱敷设 ZM AC
20 沿墙面敷设QM WE 或WS
21 沿天棚面或顶板面敷设PM CE
22 在能进人的吊顶内敷设PEM SCE
23 暗敷设在梁内LA BC
24 暗敷设在柱内ZA CLC
25 暗敷设在墙内QA WC
26 暗敷设在地面内DA FC
27 暗敷设在屋面或顶板内PA CC
28 暗敷设在不能进人的吊顶内 PNA SCE
29 线吊式SW
30 自在器线吊式X SW
31 固定线吊式 X1 SW1
32 防水线吊式 X2 SW2
33 吊线器式X3 SW3
34 链吊式L CS
35 管吊式G DS
36 壁装式 B W
37 吸顶式 D C
弱电系统线路敷设方式符号
WC：暗敷设在墙内，英文意思是：wall concealed laying 其它：
导线敷设部位：
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
导线穿管表示：
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
导线敷设方式：
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
灯具安装方式：
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
常用电气工程图形符号（电气安装可能用到），供参考0
常用的电气导管、线路敷设标注方法
经常看到有人问图纸上的管线方式的含义，对标注看不懂，现将我收集整理的给大家参考；希望大家补充！
序号敷设方式标注名称旧代号新代号
1 用瓷瓶或瓷柱敷设 CP K
2 用塑料线槽敷设 XC PR
3 用金属线槽敷设 MR
4 穿水煤气管敷设 RC
5 穿焊接钢管敷设 SC
6 穿电线管敷设 DG MT
7 穿聚氯乙烯硬质管敷设 VG PC
8 穿聚氯乙烯半硬质管敷设 RVG FPC
9 穿聚氯乙烯塑料波纹电线管敷设 KPC
10 用电缆桥架敷设 CT
弱电系统线路敷设方式符号
WC：暗敷设在墙内，英文意思是：wall concealed laying 其它：
导线敷设部位：
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
导线穿管表示：
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
导线敷设方式：
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
灯具安装方式：
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
常用电气工程图形符号（电气安装可能用到），供参考
表达线路敷设方式标注的文字代号
常用的电气导管、线路敷设标注方法
经常看到有人问图纸上的管线方式的含义，对标注看不懂，现将我收集
整理的给大家参考；希望大家补充！ 序号 敷设方式标注名称 旧代号 新代号 1 用瓷瓶或瓷柱敷设 CP K
2 用塑料线槽敷设 XC PR
3 用金属线槽敷设 MR
4 穿水煤气管敷设 RC
5 穿焊接钢管敷设 SC
6 穿电线管敷设 DG MT
7 穿聚氯乙烯硬质管敷设 VG PC
8 穿聚氯乙烯半硬质管敷设 RVG FPC
9 穿聚氯乙烯塑料波纹电线管敷设 KPC
天正电气设计施工图中常用线路敷设方式
电气设计施工图中常用线路敷设方式：SCE-吊顶内敷设
F—地板及地坪下
SR-沿钢索
BE—沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示
CS—链吊
DS-管吊
W—墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设:SC
穿电线管敷设:MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设:CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁(屋架）敷设：AB
暗敷在梁内：BC
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE: 沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内WC: 暗敷设在墙内CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内FC: 暗敷设在地面内
SCE:吊顶内敷设,要穿金属管
一,导线穿管表示
SC—焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT—桥架
MR—金属线槽
M—钢索
CP-金属软管
PR—塑料线槽
RC—镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC—电缆沟
BC—暗敷在梁内
CLC—暗敷在柱内
WC-暗敷在墙内
CE—沿天棚顶敷设
CC-暗敷在天棚顶内
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设:WS
暗敷设在墙内：WC
沿天棚或顶板面敷设:CE
暗敷设在屋面或顶板内:CC
吊顶内敷设：SCE
地板或地面下敷设：FC
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用的电气导管、线路敷设标注方法
序号敷设方式标注名称旧代号新代号
1 用瓷瓶或瓷柱敷设 CP K
2 用塑料线槽敷设 XC PR
3 用金属线槽敷设 MR
4 穿水煤气管敷设 RC
5 穿焊接钢管敷设 SC
6 穿电线管敷设 DG MT
7 穿聚氯乙烯硬质管敷设 VG PC 8 穿聚氯乙烯半硬质管敷设 RVG FPC 9 穿聚氯乙烯塑料波纹电线管敷设 KPC 10 用电缆桥架敷设 CT
11 用瓷夹敷设 CJ PL 12 用塑料夹敷设 VJ PCL
13 穿金属软管敷设 SPG CP 14 直接埋设 DB
15 电缆沟埋设 TC 16 混凝土排管埋设 CE
17 沿钢索敷设 SPG M 18沿屋架或跨崖架敷设 LM AB
19 沿柱或跨柱敷设 ZM AC 20 沿墙面敷设 QM WE 或WS
21 沿天棚面或顶板面敷设 PM CE
22 在能进人的吊顶内敷设 PEM SCE
23 暗敷设在梁内 LA BC
24 暗敷设在柱内 ZA CLC
25 暗敷设在墙内 QA WC
26 暗敷设在地面内 DA FC
27 暗敷设在屋面或顶板内 PA CC
28 暗敷设在不能进人的吊顶内 PNA SCE
29 线吊式 SW
30 自在器线吊式 X SW
31 固定线吊式 X1 SW1
32 防水线吊式 X2 SW2
33 吊线器式 X3 SW3
34 链吊式 L CS
35 管吊式 G DS
36 壁装式 B W
37 吸顶式 D C
38 嵌入式 R R
39 顶棚内安装 DR CR
40 墙壁内安装 BR WR
41 台上安装 T T
42 支架上安装 J S
43 柱上安装 Z CL
44 座装 ZH HM
PR 塑料线槽敷设PC 硬制塑料管敷设
FPC 半硬制塑料管敷设SC 薄电线管敷设
RC 水煤气管敷设MR 封闭式金属线槽敷设
CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设
PCL 塑料夹敷设CP 蛇皮管/金属软管敷设
QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设
AL 铝皮线卡敷设SR 沿钢索敷设
BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设
WE 沿墙面敷设ACE 能进入的吊顶内敷设
CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内
CLC 暗敷设在柱内WC 暗敷设在墙内
FC 暗敷在地面CC 暗敷在顶板内
ACC 暗敷在不能进人的吊顶内要穿金属管
SCE 在吊顶内敷设要穿金属管
管路敷设标注方法
SC：焊接钢管
TC：电线管镀锌或非镀锌薄钢管
PC：硬质塑料管
CT：电缆桥架
CP：金属软管
SR：钢线槽
MR: 金属线槽
RC：水煤气管
KBG：管为套接扣压式镀锌薄壁钢导管，
JDG：为套接紧定式镀锌薄壁钢导管
导线敷设部位：
CT：电缆桥架敷设
SR：沿钢索敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CC：沿现浇板内暗敷设
CE：沿天棚面或顶棚面敷设
AC 沿或跨柱敷设
ACE：在能进入人的吊顶在敷设
SCE 吊顶内敷设
BC:暗敷设在梁内
CLC：暗敷设在柱子内
BC 暗敷设在梁内
WC：暗敷设在墙内
WE：沿墙明敷设
WS 沿墙面敷设
FC：地板或地面下敷设
CC：暗敷设在屋面或顶板内
RVB：平行多股软线（扁的），就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根.
RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可！呵呵，通常是两根对绞RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。但是芯线之间的排列没有特别要求。
