普速铁路接触网运行维修规则111页PPT
《铁路线路修理规则》PPT课件
检查监控车间(工区)应按规定的项目和周期进行设备检查分析，并及 时传递检查信息；线路车间负责安全生产的组织实施；线路工区主要 负责线路设备巡查、临时补修、故障处理；机械化维修车间(工区)主 要负责综合维修、配合大机维修作业和经常保养；综合机修车间负责 钢轨、道岔焊补，养路机械的维修保养，工具制作、修理及线路配件 修理等工作。
精选ppt
23
修理工作管理与组织
3、线路设备大修施工管理
线路设备大修施工必须认真贯彻执行安全第一、预防为主的方针， 严格执行各项施工作业标准，科学组织施工，确保施工安全、质量和 进度。
施工单位应按照设计文件、有关技术标准和施工工艺流程组织施工， 合理控制施工和慢行长度。
施工负责人应深入现场，加强领导，落实安全责任制。
线路设备大修施工实行安全监督制度。负责设备管理的工务段，必须 派人常驻施工工地，加强与施工单位的联系，相互配合，密切协作， 协助检查施工安全和施工质量。工务段应对施工全过程进行监督，发 现施工安全隐患及质量问题时应责令施工单位立即纠正，危及行车安 全时有权责令其停止施工。
精选ppt
24
修理工作管理与组织
起道、拨道、改道全面调整轨道几何尺寸。 整修和更换设备零部件，恢复设备技术状态。 采用打磨列车对钢轨、道岔进行预防性打磨。
精选ppt
19
修理工作内容
线路维修
二、经常保养
经常保养的重点工作要因时因地制宜，根据线路设备实际状态，有计 划、有重点的进行。
经常保养工作是对线路病害进行预防性的整治。 需要进行经常保养的项目，起作业周期不尽相同有的几项可配合进行，
精选ppt
7
接触网运行检修规程
绝缘部件清扫ቤተ መጻሕፍቲ ባይዱ
目前对绝缘部件采用周期清扫的方式。 绝缘部件清扫周期： 1.绝缘子6~12月。 2.分段、分相绝缘器3~6个月。 *对有机绝缘部件实行寿命管理。
岗位工作指导
• 1.工作举例 • （1）检修日期的前一天向供电调度中心提报检修计划。 ）检修日期的前一天向供电调度中心提报检修计划。 • （2）提前一天由工作领导人指定一名安全等级不低于三级的作业组 ） 成员作为要令人向供电调度提出申请， 成员作为要令人向供电调度提出申请，由发票人签发第一种工作票交 工作领导人。 工作领导人。 • （3）工作当日集合点名。 ）工作当日集合点名。 • （4）工作领导人向作业组成员宣读工作票，进行工作分工，布置安 ）工作领导人向作业组成员宣读工作票，进行工作分工， 全措施。 全措施。 • （5）对本作业所需要的工具和材料进行准备。 ）对本作业所需要的工具和材料进行准备。 • （6）发票人、工作领导人和工作组成员一起出发到作业现场。 ）发票人、工作领导人和工作组成员一起出发到作业现场。 • （7）要令。 ）要令。 • （8）上岗防护。 ）上岗防护。
•谢谢 观看！
1.材质缺陷。 2.安装缺陷。 3.铁路运营事故。 4.异物影响。 5.天气影响。 6.由其他部门进行工作引起的损坏。 7.其他原因或不明原因对接触网设备的损坏。
二.检修计划及实施
• • • • • • • • 1.接触网检修计划分年度监测计划 和月度维修计划。 和月度维修计划。 2.接触网整体大修周期一般为 20~25年 20~25年。 年度大修计划由铁路局组织编制. 3.年度大修计划由铁路局组织编制. 4.在列车运行图中须预留接触网检 天窗" 修"天窗". 5 . 维护规定的" 天窗" 时间, 按时组 维护规定的 " 天窗 " 时间 , 织接触网停电检修. 织接触网停电检修. 6.对定期监测和巡视发现的设备缺 要求在规定的期限内处理. 陷,要求在规定的期限内处理. 凡可以在"天窗" 7.凡可以在"天窗"时间以外进行的 工作,各单位均不得占用天窗时间. 工作,各单位均不得占用天窗时间. 做好检修组织工作, 8 . 做好检修组织工作 , 以免重复停 电.
普速铁路接触网安全工作规则(2017新版安规)
中国铁路总公司关于印发《普速铁路接触网安全工作规则》的通知各铁路局，各铁路公司：现将《普速铁路接触网安全工作规则》（TG/GD115-2017）印发给你们，自2017年4月1日起施行。
原铁道部印发的《接触网安全工作规程》（铁运〔2007〕69号）同时停止执行。
本规则由中国铁路总公司运输局负责解释。
本规则单行本由中国铁道出版社出版发行。
中国铁路总公司2017年2月13日前言为规范普速铁路供电安全管理，保证接触网运行检修和施工过程中的人身、行车及设备安全，在充分总结既有电气化铁路安全生产管理经验基础上，制定本规则。
本规则共分十章和十一个附件，规定了普速铁路接触网作业基本条件、作业分类、人员职责，工具管理，安全防护等内容，明确了普速铁路接触网高空、停电、倒闸、间接带电等作业工作标准、作业程序和安全技术措施要求等。
各单位在执行过程中，如发现有需要修改和补充之处，请及时将意见反馈中国铁路总公司运输局（北京市海淀区复兴路10号，邮政编码100844），供今后修订时参考。
本规则技术总负责人：侯文玉、王祖峰。
本规则主要起草人：刘再民、许红健、肖炜、张韬、张宝奇、韩通新、曹志勇、宋新江、陈德顺、程永胜、邓志军、夏煜基、刘玉辉、张克永、张文轩、刘会平、赵正陆、李红梅、乔凯庆、陈忠革。
本规则主要审查人：侯文玉、王祖峰、李志锋、张润宝、金柏泉、贾明汉、张之明、张金胜、赵朝蓬、白明慧、杨宾汇、吴德昌、张海江。
TG/GD115-2016普速铁路接触网安全工作规则第一章总则第一条在普速铁路接触网运行和检修工作中，为确保人身、行车和设备安全，制定本规则。
第二条从事普速铁路接触网工作各单位（包括普速铁路接触网设备管理、维修和从事普速铁路接触网施工的单位，下同）应经常进行安全技术教育，组织有关人员认真培训和学习本规则，切实贯彻执行本规则的各项规定。
第三条各级管理部门应建立健全各岗位责任制，抓好各管理岗位、作业岗位基础工作，依靠科技进步，积极采用新技术、新工艺、新材料，不断提高和改善普速铁路接触网的安全工作和装备水平，确保人身和设备安全。
普铁接触网安规
第三章 作业制度
第一节 作业分类 第十六条 接触网的检修作业分为三种： （一）停电作业——在接触网停电设备上进行的作业。 （二）间接带电作业——借助绝缘工具间接在接触网带电 设备上进行的作业。 （三）远离作业——在距接触网带电部分1m 及其以外的 处所进行的作业。 第二节 工作票 第十七条 工作票是进行接触网作业的书面依据，填写时 要字迹清楚、正确，需填写的内容不得涂改和用铅笔书写。 打印方式填写的工作票，工作票签发人和工作领导人必须 签字确认。工作票填写一式两份，一份由发票人保管，一 份交给工作领导人。事故抢修和遇有危及人身或设备安全 的紧急情况，作业时可以不签发工作票，但必须有供电调 度批准的作业命令，并由抢修负责人布置安全、防护措施。
第三节 作业人员的职责 第二十七条 工作票签发人在安排工作时，要做好下列事项： （一） 所安排的作业项目是必要和可能的。 （二） 所采取的安全措施是正确和完备的。 （三） 所配备的工作领导人和作业组成员的人数和条件符合规定。
第二十八条 工作领导人在组织作业时，要做好下列事项： （一） 确认作业内容、地点、时间、作业组成员等均符合工作票提出的 要求。 （二） 确认作业采取的安全措施正确而完备。 （三） 检查落实工具、材料准备，与安全员（安全监护人）共同检查作 业组成员着装、工具、劳保用品齐全合格。 （四） 监督作业组成员的作业安全。 （五） 检查确认接触网设备送电及线路开通条件。
应试人员 主持考试单位和签发安全合 安 全 合 格 证 格证部门 签发人 单位的主管负责人和专业 各单位上级业务主管部门 上级主管负 负责人 责人 其他从事接触网工作人员 各单位 单位的主管 负责人
普速铁路接触网工作人员安全等级
等级 允许担当的工作 一 级 必须具备的条件 1.新工人经过教育和学习，初步了解电气化铁道安全作业的基础 地面简单的作业（如推扶车梯、拉绳、整修 知识。 基础帽等） 2.了解接触网地面作业的规定和要求。 1.参加接触网运行和检修工作3个月以上。 1.各种地面上的作业。 2.掌握接触网高空作业一般安全知识和技能。 2.不拆卸零件的高空作业（如清扫绝缘子、 3.掌握接触网停电作业接地线的规定和要求，熟悉作业区防护信 支柱涂漆、涂号码牌、验电、装设接地线等） 号的显示方法。 1.各种高空和停电作业。 2. 间接带电作业 3.隔离（负荷）开关倒闸作业。 4.防护人员的工作。 5.进行巡视工作。 6.要令人及倒闸作业、停电作业、验电接地 监护人 1.参加接触网运行和检修工作1年以上；具有技工学校或相当于技 工学校及以上学历（供电专业）的人员可以适当缩短。 2.熟悉接触网停电和间接带电作业的有关规定。 3.具有接触网高空作业的技能，能正确使用检修接触网用的工具、 材料和零部件。 4.具有列车运行的基本知识，熟悉作业区防护的规定及信联闭知 识。 5.能进行触电急救。

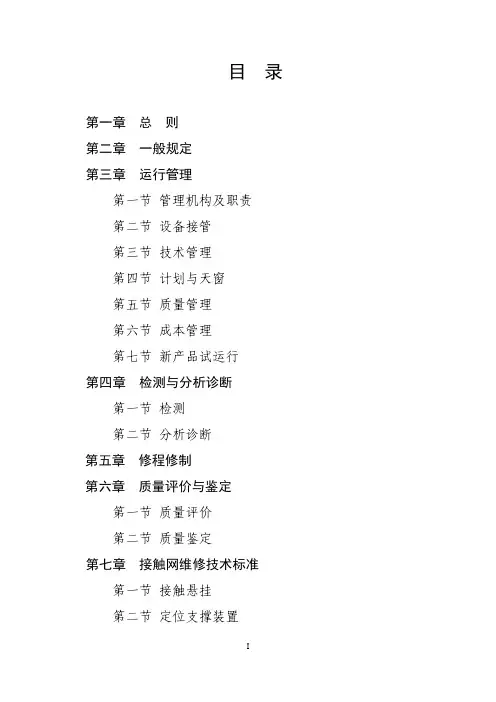

《普速铁路接触网运行维修规则》(2017)9
目录第一章总则第二章一般规定第三章运行管理第一节管理机构及职责第二节设备接管第三节技术管理第四节计划与天窗第五节质量管理第六节成本管理第七节新产品试运行第四章检测与分析诊断第一节检测第二节分析诊断第五章修程修制第六章质量评价与鉴定第一节质量评价第二节质量鉴定第七章接触网维修技术标准第一节接触悬挂第二节定位支撑装臵第三节支柱、拉线和基础第四节附加悬挂第五节单项设备第六节其他第八章附则附件：1.普速铁路供电安全检测监测装臵表2.接触网供电车间、检测车间、维修车间主要工机具配臵表3.接触网运行工区、检测工区主要工机具配臵表4.接触网运行维修记录5.普速铁路接触网动态检测评价标准6.接触网线索及绝缘件机械强度安全系数7.受电弓弓头轮廓及动态包络线示意图8.电流致热型设备缺陷诊断判据TG/GD116-2017普速铁路接触网运行维修规则第一章总则第一条接触网是电气化铁路重要的行车设备。
为保证普速电气化铁路接触网运行安全可靠，特制订本规则。
第二条从事接触网运行维修相关单位要建立健全各项规章制度，切实贯彻本规则的规定。
本规则未作规定的，铁路局可根据需要自行规定，并报铁路总公司备案。
第三条接触网运行维修应坚持“预防为主、重检慎修”的方针，按照“定期检测、状态维修、寿命管理”的原则，遵循专业化、机械化、集约化维修方式，依靠铁路供电安全检测监测系统（6C系统）等手段，建立信息资源共享平台，实行“运行、检测、维修”分开和集中修组织模式，确保接触网运行品质和安全可靠性。
第四条本规则技术标准作为普速铁路接触网运行维修和质量验收依据。
第五条本规则适用于工频、单相、交流25kV、列车运行速度200km/h以下铁路（仅运行动车组的线路除外）接触网设备的运行维修。
第二章一般规定第六条接触网运行维修是通过对设备定期检测、分析诊断、质量评价和鉴定，并依据结果实施修理，恢复设备正常运行状态的循环管理过程。
主要包括运行、检测、维修等管理工作。
接触网运行管理与检修规程 ppt课件
4
接触网工ቤተ መጻሕፍቲ ባይዱ
• 3、良好保存接触网设备移交接管后的所有技术资 料。如接触网平面图、装配图、安装曲线、竣工 报告、轨道电路以及设备的出厂说明书等。
• 4、经常组织学习有关的规章制度等，定期组 织技术训练，使每个接触网工都熟练掌握接触网 的检修技术、检修规程及安全规则等。
2
二 接触网运行管理的相关机构及他们的 职责
• 供电（维管）段的职责是：贯彻执行上级的有关规章、制 度和标准；补充制定相关的管理标准、工作标准和技术标 准；制定各部门、车间的管理职责和范围；下达接触网的 工作计划并组织实施，组织好日常维修和大修改造工程； 定期检查分析设备运行状态，制定改进措施，组织检查、 评比和考核；组织技术革新和职工培训，提高设备运行质 量，保证安全可靠地供电。督促施工单位按相关规定签订 安全施工协议。
7
四 接触网安全工作规程
• 接触网安全工作规程》包括总则、一般规定、作业制度、 受电工具和绝缘工具、高空作业、停电作业、间接带电作 业、倒闸作业、作业区的防护等九章内容，共计106个条 目。
• 《安规》所列条目，都是总结了接触网上发生的各种事故， 从中吸取经验教训甚至是血的教训而编写出的。它具有绝 对权威性，任何人不得违反。
12
六 铁路技术管理规程相关内容
• 第17条 为满足检修需要，应建立检修基地，设置检修、 试验设备（包括检查车、试验车）、运输工具、生产辅助 车间和必要的生产房屋，并应储备定量的固定资产、器材 及其零、部件，以备急需和替换时使用。储备的固定资产、 器材及其零、部件动用后，应及时补齐。
• 检修专用车应能进行机车、车辆一般修程的检修及故障车 的处理，并经常处于工作状态。
普速铁路接触网运行检修规程(意见征求稿)教材
普速铁路接触网运行检修规程(征求意见稿)目录第一章总则第二章一般规定第三章运行管理第一节管理机构第二节设备接管第三节技术管理第四节计划与天窗第五节质量管理第六节成本管理第七节新产品试运行第四章检测与诊断分析第一节检测第二节诊断分析第五章检修第一节维修第二节大修第六章质量评价与鉴定第一节质量评价第二节质量鉴定第七章接触网维修技术标准第一节接触悬挂：接触线及承力索，吊弦（索），锚段关节及关节式分相，中心锚结，线岔，电联结器第二节支撑定位装置：软（硬）横跨，定位装置，支撑装置第三节支柱、拉线和基础：支柱及吊柱，基础及拉线，补偿装置第四节附加悬挂：附加导线，27.5kV电缆第五节设备：隔离（负荷）开关，分段、器件式分相绝缘器，避雷器第六节其他：吸上线，保安装置及标志，零件及其它，绝缘、防雷、接地第八章接触网大修技术标准第一节接触悬挂第二节平面布置第三节线材和零部件第四节绝缘、防雷和其他第九章附则附录1接触网线索及绝缘件机械强度安全系数附录2普速铁路供电安全检测监测装置表附录3供电车间、接触网检修车间主要机具设备表附录4接触网运行工区、检测工区主要机具设备表附录5接触网动态检测评价标准附录6 受电弓动态包络线示意图附录7 接触网运行检修记录附录8 接触网大修竣工验收报告附录9电流制热型设备缺陷诊断判据第一章总则第1条接触网是电气化铁路重要行车设备。
为保证普速接触网运行安全可靠，特制订本规程。
第2条牵引供电各单位（包括牵引供电设备管理、维修单位和从事既有线电气化牵引供电施工单位，下同）要建立健全各项规章制度,切实贯彻本规程的规定。
本规程未作规定的，铁路局可根据需要自行规定，并报铁路总公司备案。
第3条接触网的运行与检修应坚持“预防为主、修养并重”的方针，按照“定期检测、状态维修、寿命管理”的原则,遵循精细化、机械化、集约化的检修方式，依靠供电安全检测监测系统（6C）等手段，建立信息资源共享平台，大力推广“运、检、修”分开、集中检修组织模式，不断提高接触网运行品质和安全可靠性。
普速铁路接触网运行维修规则
目录第一章总则第二章一般规定第三章运行管理第一节管理机构及职责第二节设备接管第三节技术管理第四节计划与天窗第五节质量管理第六节成本管理第七节新产品试运行第四章检测与分析诊断第一节检测第二节分析诊断第五章修程修制第六章质量评价与鉴定第一节质量评价第二节质量鉴定第七章接触网维修技术标准第一节接触悬挂第二节定位支撑装置第三节支柱、拉线和基础第四节附加悬挂第五节单项设备第六节其他第八章附则附件：1.普速铁路供电安全检测监测装置表2.接触网供电车间、检测车间、维修车间主要工机具配置表3.接触网运行工区、检测工区主要工机具配置表4.接触网运行维修记录5.普速铁路接触网动态检测评价标准6.接触网线索及绝缘件机械强度安全系数7.受电弓弓头轮廓及动态包络线示意图8.电流致热型设备缺陷诊断判据普速铁路接触网运行维修规则第一章总则第一条接触网是电气化铁路重要的行车设备。
为保证普速电气化铁路接触网运行安全可靠，特制订本规则。
第二条从事接触网运行维修相关单位要建立健全各项规章制度，切实贯彻本规则的规定。
本规则未作规定的，铁路局可根据需要自行规定，并报铁路总公司备案，或参照铁路电力牵引供电设计、施工规范及电业部门有关技术标准执行。
第三条接触网运行维修应坚持“预防为主、重检慎修”的方针，按照“定期检测、状态维修、寿命管理”的原则，遵循专业化、机械化、集约化维修方式，依靠铁路供电安全检测监测系统（6C系统）等手段，建立信息资源共享平台，实行“运行、检测、维修”分开和集中修组织模式，确保接触网运行品质和安全可靠性。
第四条本规则技术标准作为普速铁路接触网运行维修和质量验收依据。
第五条本规则适用于工频、单相、交流25kV，列车运行速度200km/h以下铁路（仅运行动车组的线路除外）接触网设备的运行维修。
第二章一般规定第六条接触网运行维修是通过对设备定期检测、分析诊断、质量评价和鉴定，并依据结果实施修理，恢复设备正常运行状态的循环管理过程。
普速铁路接触网运行维修规范
前言《普速铁路接触网运行维修规则》作为普速铁路接触网运行维修工作的基本规章，在规范和推进普速铁路接触网专业管理工作中有着重要作用。
为进一步规范普速铁路接触网运行维修管理，保证供电运行质量和安全，满足普速铁路供电专业发展需求，中国铁路总公司运输局组织，在充分吸收我国目前电气化铁路技术、装备发展及运营管理成果，研究借鉴国内外不同专业管理经验基础上，完成了《普速铁路接触网运行维修规则》的制定。
本规则共分八章和八个附件，明确了普速铁路接触网运行维修管理、修程修制、机构设臵与职责、技术质量管理等相关要求，规定了普速铁路接触网运行管理、检测与诊断分析、质量评价与鉴定、设备状态界定和维修等应遵循的相关管理和技术标准等。
目录第一章总则第二章一般规定第三章运行管理第一节管理机构及职责第二节设备接管第三节技术管理第四节计划与天窗第五节质量管理第六节成本管理第七节新产品试运行第四章检测与分析诊断第一节检测第二节分析诊断第五章修程修制第六章质量评价与鉴定第一节质量评价第二节质量鉴定第七章接触网维修技术标准第一节接触悬挂第二节定位支撑装臵第三节支柱、拉线和基础第四节附加悬挂第五节单项设备第六节其他第八章附则附件：1.普速铁路供电安全检测监测装臵表2.接触网供电车间、检测车间、维修车间主要工机具配臵表3.接触网运行工区、检测工区主要工机具配臵表4.接触网运行维修记录5.普速铁路接触网动态检测评价标准6.接触网线索及绝缘件机械强度安全系数7.受电弓弓头轮廓及动态包络线示意图8.电流致热型设备缺陷诊断判据TG/GD116-2017普速铁路接触网运行维修规则第一章总则第一条接触网是电气化铁路重要的行车设备。
为保证普速电气化铁路接触网运行安全可靠，特制订本规则。
第二条从事接触网运行维修相关单位要建立健全各项规章制度，切实贯彻本规则的规定。
本规则未作规定的，铁路局可根据需要自行规定，并报铁路总公司备案。
第三条接触网运行维修应坚持“预防为主、重检慎修”的方针，按照“定期检测、状态维修、寿命管理”的原则，遵循专业化、机械化、集约化维修方式，依靠铁路供电安全检测监测系统（6C 系统）等手段，建立信息资源共享平台，实行“运行、检测、维修”分开和集中修组织模式，确保接触网运行品质和安全可靠性。
《接触网的维修管理》课件
维修管理的工具
• 检测设备 • 报修系统 • 派工系统 • 维修记录系统
维修管理的实际应用
• 火车接触网的维修管理 • 地铁接触网的维修管理 • 高速铁路接触网的维修管理
维修管理的优势
• 提高效率 • 降低成本 • 提高安全性
结论
• 接触网的维修管理是一个必要的管理体系 •》 PPT课件
在这个PPT课件中，将介绍接触网的维修管理体系。接触网是指供电铁路系统 中传输电能的装置，维修管理对于确保安全和高效运行至关重要。
概述
• 什么是接触网 • 为什么要进行维修管理 • 维修管理的重要性
维修管理的流程
1. 异常检测 2. 报修 3. 工单派发 4. 维修实施 5. 维修记录 6. 效果反馈
接触网安规ppt课件
第20条 发票人一般应在工作的前一天将工作票交给工作领导 人，使之有足够的时间熟悉工作票中的内容并做好准备工作。 工作领导人对工作票内容有不同意见时，要向发票人提出，经 认真分析，确认无误后，签字确认。
第二章 一般规定
第4条 所有的接触网设备，自第一次受电开始即认定为 带电设备。之后，接触网上的一切作业，均必须按本规程 的规定严格执行。
侵入建筑限界的接触网作业，必须在封锁的线路上进行 。 所有的接触网设备应包括新建的电气化铁路，更新改造和 扩建的电气化铁路。
&铁道部1979年4月26日（79）铁机654号文《电气化铁路 有关人员电气安全规程》总则第五条规定：新建的电气化 铁路在接触网接电的15天前，铁路局要把接电日期用书面 通知铁路内外各有关单位。各单位接到通知后，要立即转 告所属有关人员。从此开始视为接触网带电，所需要的作 业，均必须按带电要求办理。
1.接触网第一种工作票（格式见附录3），用于停电作业。
2.接触网第二种工作票（格式见附录4），用于间接带电作业。
3.接触网第三种工作票（格式见附录5），用于远离作业即距带 电部分1m及其以外的高空作业、较复杂的地面作业（如安装或 更换火花间隙和地线、补偿装置、开挖和爆破支柱基坑、未接 触带电设备的测量等）。
第三章 作业制度
作业人员的职责 第25条 工作票签发人在安排工作时，要做好下列事项： 1.所安排的作业项目是必要和可能的； 2.所采取的安全措施是正确和完备的； 3.所配备的工作领导人和作业组成员的人数和条件符合规定。 第26条 工作领导人在安排工作时，要做好下列事项： 1.确认作业内容、地点、时间、作业组成员等均符合工作票提 出的要求； 2.确认作业采取的安全措施正确而完备； 3.时刻在场监督作业组成员的作业安全； 4.检查落实工具、材料准备，与安全员（安全监护人）共同检 查作业组成员着装、工具、劳保用品齐全合格。 第27条 作业组成员要服从工作领导人的指挥、调动，遵章守 纪。对不安全和有疑问的命令，要及时果断地提出，坚持安全
第二章 接触网运行检修规程
• 接触网工程竣工后，应按规定对工程认真进行检 查，经检验合格后方可投入运行。 • 在接触网工程交接的同时，运营和建设单位之间 要交接图纸、记录，说明书等开通时必须的竣工 资料。 • 接触网投入运行前，接管部门要做好运行组织准 备工作，配齐并训练运行、检修人员，组织学习 有关规章制度，熟悉即将接管的设备；备齐维修 和抢修用的工具、材料、零部件、交通工具及安 全用具。
• 属下列情况者，须经运营分公司技术委员会审批： a) 拆除或长期停用接触网时。 b) 变更接触线、汇流排的材质和截面时。 c) 变更接触网的悬挂形式和绝缘水平时。 d) 变更接触网分段和开关的操作方式时。 e) 变更接触网距离轨面的高度。
综合检修标准
• 为贯彻“修养并重，预防为主”的方针，要定期 （1-2个月）对接触网设备的技术状态进行综合检 修。 • 接触悬挂(含馈线/架空地线/中心锚结)： 无杂物入 侵限界，障碍受电弓运行；无零部件松脱；各线 索和零部件无烧伤、折断；隧道顶的馈线电缆无 松脱；确保接触悬挂状态良好；
整 修 方 法
磨损类别 局部磨耗 和损伤 (平方毫 米) 平均磨耗 (平方毫 米) >30 30～ 30～48 >48 当允许通过的电流不能满足要求时加补强线 加补强线 更换或切断后做接头
>36
整个锚段更换
注:加电气补强线时,要使补强线处于工作状态即与受电弓接触。 加电气补强线时,要使补强线处于工作状态即与受电弓接触。
• 双接触线链形悬挂：在柔性接触网区段里， 一条或两条承力索悬挂两根接触线的单链 形悬挂。 • 承力索：在柔性接触网区段里，用来承受 接触悬挂重量的缆索。
• 吊弦：在柔性接触网区段里，用来连接承力索和接 触线的一种部件。 • 辅助馈线：在柔性接触网区段里，当接触线和承力 索的总截面积不能满足输电要求时，为了加大导电 总截面积而架设的一组平行输电导线。 • 接触网支柱：用来支持接触悬挂的专用电杆。
接触网绝缘部件检修标准及技术要求ppt课件
二、主要技术参数
柔性分段绝缘器 制造长度：1725mm 绝缘拉杆长度：650mm 接触线回头间距：780mm 绝缘器宽度：362mm，高度：200mm
隔离开关绝缘子及绝缘拉杆 额定电压：1500V 最高工作电压：1800V 最小爬电距离： 580mm 空气绝缘距离：115mm 一分钟工频耐压：60kV（干） 30kV（湿） 雷电全波冲击耐压：100kV 支柱绝缘子： 抗弯破坏负荷： ≥ 4500N 抗扭破坏负荷： 双线≥120kN
二、主要技术参数
二、主要技术参数
弹性绝缘悬挂组件 高度220mm 螺栓L=55mm×M16 伞群直径180mm
避雷器 额定工作电压：DC2400V 持续运行电压：DC2000V 最小爬电距离： ≥ 250mm 标称放电电流：10kA 4/10us冲击大电流（2次）：100kA（峰值） 2ms方波通流容量（18次）：1000A 直流起始放电电压： 3.9kV 标称放电电流下冲击残压：4.9kV 瓷件工频耐压：60kV（干） 30kV（湿） 瓷件全波冲击耐压：125kV 避雷器顶端最小允许水平拉力：500N
陶瓷、玻璃钢绝缘器的主绝缘不得有烧伤、破损和裂纹，其放电痕迹不得超过有效绝缘长度的20％。
三、检修标准及技术要求
接触网绝缘子的泄漏距离不少于250mm。接触网大气及操作过电压保护应采用能量释放并不引起跳闸的防雷措施。 绝缘部件机械强度的安全系数应不小于： 瓷及钢化玻璃悬式绝缘子（受机电联合负载时抗拉）2.0。 瓷棒式绝缘子（抗弯）2.5。 针式绝缘子（抗弯）2.5。 合成材料绝缘元件（抗弯）5.0。
棒式绝缘子安装时滴水孔朝下。 减震道床区间和车站结构风管等低净空处采用的硅橡胶绝缘横撑的金属连接件与芯棒连接可靠，密封良好，硅橡胶伞裙完整无破损，C型汇流排定位线夹的U形螺栓距接地体、接地线不得小于115mm。 绝缘横撑与安装地点的轨道平面应平行 中心锚结绝缘子及拉杆受力均衡适度，与汇流排的夹角不大于45°，中心锚结与汇流排固定牢固，螺栓紧固力矩符合设计要求，调整螺栓处于可调状态。
普速铁路接触网运行维修规则.pptx
普速铁路接触网运行维修规则.pptx《普速铁路接触网运行维修规则》;第一章总则;第二章一般规定;第九条维修是指在接触网系统实际运行状态出现不允许的偏差或发生故障时，对接触网系统进行必要修复，以恢复接触网系统正常功能的过程。
普速接触网维修分为一级修（临时修）、二级修（综合修）两级修程。
第十条达到或超出限界值的一级缺陷纳入一级修（临时修），由运行工区及时组织修理；达到或超出警示值且在限界值以内的二级缺陷纳入二级修（综合修），由维修工区按计划修理；标准状态是设备最佳运行状态，作为新线投运、大修改造质量验收的依据。
第十一条铁路局、供电段应定期组织接触网动态运行质量评价和设备整体技术状态质量鉴定，不断提高接触网运行管理水平。
;第三章运行管理;第十三条供电段供电车间、检测车间和维修车间及工区的设置原则。
供车间管辖运营里程以120～180km 为宜，枢纽地区宜单独设置。
供电车间下设运行工区。
运行工区管辖运营里程以40～60km 为宜，山区、隧道密集区段可适当缩小，接触网运行工区单方向管辖距离不宜超过30km，枢纽及区段站可单独设置。
检测车间一般设置在供电段所在地。
检测车间可按照 6C 系统的运用、维护和数据分析等职能设置检测工区。
维修车间承担的维修任务以单线区段不超过 500 延展条公里、双线区段不超过 1200 延展条公里为宜。
维修车间下设维修工区，一般设在维修车间所在地，根据管辖范围可在异地增设。
;第十四条供电车间、检测车间和维修车间主要职责：供电车间负责日常运行管理和应急处置，组织接触网一级修（临时修），跟踪验收维修质量。
检测车间负责供电段 6C 系统综合数据处理中心工作，以及供电段 6C 系统检测装置的维护、运用、管理和检测数据分析。
普速铁路供电安全检测监测装置配置标准见附件1。
维修车间负责接触网二级修（综合修）工作，采用集中修方式组织。
《接触网安全工作规程》课件
第3条 各级管理部门要认真建立健全各级岗位责任制，抓好各项基础工作， 依靠科技进步，积极采用新技术、新工艺、新材料，不断提高和改善接触网 的安全工作和装备水平，提高接触网运行与检修管理工作质量，确保人身和 设备安全。 各铁路局应根据本规程规定的原则和要求，结合具体情况制定细则，报部 核备。
第二章
一般规定பைடு நூலகம்
第11条 接触网的步行巡视工作要求： 1.巡视不少于两人，其中一人的安全等级不低于三级； 2.巡视人员应戴安全帽，穿防护服，携带望远镜和通讯工具，夜间巡视还 要有照明用具。 3.任何情况下巡视，对接触网都必须以有电对待，巡视人员不得攀登支柱 并时刻注意避让列车。 4.在160km/h—200km/h区段巡视时，应事先告知供电调度，并在车站设置 驻站联络员进行行车防护。在200km/h以上区段，一般不进行步行巡视，必 须进行巡视时，各铁路局制定具体办法。在160km/h—200km/h区段长大桥梁、 隧道巡视时，比照200km/h以上区段巡视办理。
第32条 绝缘工具材质的电气强度不得小于3kV/cm，间接带电作业的绝缘杆等其有效长度大于 1000mm。
第33条 绝缘工具每次使用前，须认真检查有无损坏， 并用清洁干燥的抹布擦拭有效绝缘部分后，再用2500V 兆欧表分段测量（电极宽2cm，极间距2cm）有效绝缘 部分的绝缘电阻，不得低于100MΩ，或测量整个有效 绝缘部分的绝缘电阻不低于10000MΩ。 第34条 绝缘工具要放在专用的工具室内；室内要保持 清洁、干燥、通风良好。对绝缘工具要有防潮措施。 第35条 绝缘工具在运输和使用中要经常保持清洁干燥， 切勿损伤。使用管材制作的绝缘工具，其管口要密封。
3.接触网供电方式改变时的检修工作人员； 4.接触网停电检修方式改变时的检修工作人员； 5.安全等级变更，仍从事接触网运行和检修工作的人员； 6.中断工作连续6个月以上仍继续担任接触网运行和检修工作的人员。 第7条 参加接触网作业人员应符合下列条件： 1.作业人员每两年进行一次身体检查，符合作业所要求的身体条件； 2.受过接触网作业培训，考试合格并取得相应的安全等级； 3.熟悉触电急救方法。 第8条 雷电时（在作业地点可见闪电或可闻雷声）禁止在接触网上进行作业。 遇有雨、雪、雾或风力在5级及以上恶劣天气时，一般不进行V形天窗作业。若必 须利用 V形天窗进行检修和故障处理或事故抢修时，应增设接地线，并在加强监护的 情况下方准作业。 第9条 在接触网上进行作业时，除按规定开据工作票外，还必须有值班供电调度员批 准的作业命令。 除遇有危及人身或设备安全的紧急情况，供电调度发布的倒闸命令可以没有命令编 号和批准时间外，接触网所有的作业命令，均必须有命令编号和批准时间。 第10条 在进行接触网作业时，作业组全体成员须按规定穿戴工作服、安全帽。作业 组有关人员应携带通讯工具并确保联系畅通。 所有的工具和安全用具，在使用前均须进行检查并记录，符合要求方准使用。
