proe-隐藏显示的技巧(装配图中隐藏不想显示的零件)
proe工程图尺寸的显示 隐藏
Pro/Engineer Drawing 工程图尺寸的显示/隐藏作者：佚名文章来源：不详点击数： 1 更新时间：2006-6-20内容摘要:1 概述利用显示/隐藏对话框（Show/Erase dialog box），我们可以显示/隐藏模型或其部分特征的尺寸。
如果需要在透视图中显示模型尺寸，我们必须对DRAWING的配置文件添加下面的配置：allow_3D_dimensio· 5.1.1 概述利用显示/隐藏对话框（Show/Erase dialog box），我们可以显示/隐藏模型或其部分特征的尺寸。
如果需要在透视图中显示模型尺寸，我们必须对DRAWING的配置文件添加下面的配置：allow_3D_dimensions设置为：yes。
尺寸的显示类型依赖与视图的放置方法，注意一下几点：∙对于拉伸或旋转的特征，如果草绘平面不垂直也不平行与屏幕，系统仍显示平行与屏幕的尺寸∙当系统无法显示normal-to-trajectory的扫描特征的尺寸时，尺寸会显示在另外的视图上；如没有其它视图，则显示在中间面上；∙系统在视图中不显示由By View 命令压缩的特征的尺寸，系统会选择其它视图进行显示；∙对于旋转视图来说，系统显示的尺寸会进行旋转显示。
在DRAWING模式下，选择detail>show/erase,出现Show/Erase 对话框，Show/Erase对话框如右图。
· 5.1.2 在图纸中显示整个模型尺寸--- show all1.在Show/Erase对话框中，点击Show2.在Type 中，点击尺寸，参考尺寸。
3.在选择一项，说明是根据什么方式显示尺寸，这里我们选择show all ,表示显示所有特征的尺寸。
4.点击Preview ，预显尺寸。
5.点击accept all6.点击Close .完成。
注意：点击Preview标签，使被选中。
如下图。
1. · 5.1.3 指定显示尺寸的特征的范围1.点击Show2.点击尺寸，3.在TYPE中选择Feature (或Feat & View ).4.在菜单GET SELECT中选择Sel By Menu5.在菜单SPECIFY BY选择Number Range输入需要显示尺寸的特征的开始ID号以及结束ID号。
如何解决PROE装配时大小不一或看不见零件问题
如何解决PROE中装配时零件大小不一或看不见零件问题
一般出现此问题大部分是单位设置问题，就是画图时有用的是英制，有用的是公制，下面详解解决问题方法：
一、方法1：建议每建立一个零件前需在进入面板上“取
消缺省模板”，进入下一步，选择模板
“mmns_part_solid.prt”毫米牛顿秒,确认进入（最好用这个），不然以后后悔死
二、方法2：如果你已经用“默认缺省”画啦零件，那只
能修改单位啦，proe默认模板为英寸磅秒，而国内一
般采用毫米牛顿秒，更改单位制：点击左上角菜单工
具栏“文件”——“属性”——“单位”——“更改”
——“毫米牛顿秒mmNs”——“设置”——选择
“解释单位（例如1变为1mm）——然后确认——
保存，（转换有两种选择，一种是将1英寸转换为
25.4mm，一种是只转换单位，数值不变，一般用后者）
三、对于是组件的话，那就麻烦啦，1.如果用的是
PROE2001和PROE5.0版本两个版本，如果你只是做爆炸图和总装轴侧图，如果没本事搞定的话建议用两
个版本拼凑，即PROE2001和PROE野火版用绘图转
CAD，然后拼凑 2.如果你用的是单一版本，那就用方法二试试，不过建议改之前保存一份文件，以防万一
不小心散架，散架后要么放弃组装，从新装配，要么
不修改，用英制出图，反正此图对尺寸无要求3.如果你是做模出图的话，那你就自求多福，麻烦大啊，很
容易出问题，没本事的话，建议一个一个零件修改单
位，然后重新组装。
proe-隐藏显示的技巧(装配图中隐藏不想显示的零件)
如何将proe装配图中的不想显示的零件进行隐藏，具体有两种小方法。
第一种，在模型树设置里面点击设置，选择树列，在数列的类型里面选择简化表示，简化表示里面会有缺省表示及自己建立的相关表示。
特别提示，自己建立的跟缺省的是没有关系的，在选择排除的时候注意是自己在缺省表示里，还是在自己新建的表示里！否则容易出现，自己选择了排除，可实际是没有按照自己的选择显示，前提是自己没弄清楚目前的显示模式。
下面图解，供参考
第二种方法跟第一种一样的道理，只是界面不一样。
我们先点击界面上的视图管理器，然后选择简化表示状态，在简化表示下选择新建，新建后会自动出来一种显示状态，鼠标中键进行确认，然后出来简化表示的对话框，默认的状态是所有的零部件都是不显示，所以我们第一步需要将最顶端的对勾取消掉，以便使得所有零件都显示，然后再选择自己需要排除的。
下面图解，供参考
注意一下，上面的是在proe4.0的状态下制作的。
具体请根据实际情况而定！可能语言描述部分不太好，请结合图片进行学习，谢谢大家！。
16.SOLIDWORKS如何快速显示装配体中的所有隐藏零部件？
16.SOLIDWORKS如何快速显示装配体中的所有隐藏零部
件？
SolidWorks人关注的微信平台：技术分享、学习交流
我们有时候在SolidWorks装配体中需要隐藏一些零部件，这些零部件可能在不同的层级，从而方便我们建模或者查看模型，那么隐藏这些零部件后如何把它们重新显示出来？
我们可以使用Ctrl + Shift + Tab 将暂时将隐藏的实体/组件显示为透明实体，然后必须在图形区域中重新选择它们。
如果我们采用逐个选择的方法，那么效率会非常低下。
有没有更好的方法？有的。
我们可以在设计树点击装配体，然后鼠标右键选择“带从属关系一起显示”，如下图所示。
它可以快速轻松地显示所有隐藏的组件，无论它们是顶级组件还是深埋多层的组件。

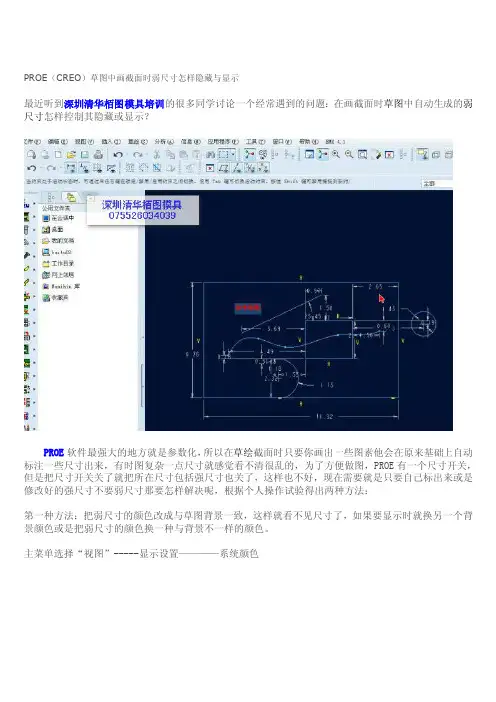

[最新]proe（creo）草图中画截面时弱尺寸如何隐蔽与显示
![[最新]proe（creo）草图中画截面时弱尺寸如何隐蔽与显示](https://img.taocdn.com/s3/m/03b467e905a1b0717fd5360cba1aa81144318f21.png)
PROE（CREO）草图中画截面时弱尺寸怎样隐藏与显示
最近听到深圳清华栢图模具培训的很多同学讨论一个经常遇到的问题：在画截面时草图中自动生成的弱尺寸怎样控制其隐藏或显示？
PROE软件最强大的地方就是参数化，所以在草绘截面时只要你画出一些图素他会在原来基础上自动标注一些尺寸出来，有时图复杂一点尺寸就感觉看不清很乱的，为了方便做图，PROE有一个尺寸开关，但是把尺寸开关关了就把所在尺寸包括强尺寸也关了，这样也不好，现在需要就是只要自己标出来或是修改好的强尺寸不要弱尺寸那要怎样解决呢，根据个人操作试验得出两种方法：
第一种方法：把弱尺寸的颜色改成与草图背景一致，这样就看不见尺寸了，如果要显示时就换另一个背景颜色或是把弱尺寸的颜色换一种与背景不一样的颜色。
主菜单选择“视图”-----显示设置————系统颜色
单击“草绘器”
单击弱尺寸前面的颜色图标————再选择“背景”
此时弱尺寸就看不到了：
第二种方法：设置PROE的配置文件CONFIG。
PROE配置config选项sketcher_disp_weak_dimensions为no，就可以了，另外，如果想再显示就把这个改为YES就行了。
工具——选项。
PROE中的一些小技巧
PROE中的一些小资料（）1，质量零件编辑-设置-质量属性-设置密度-生成报告（必须的）--再生模型这样在工具-参数能得到零件的质量。
组件，编辑-设置-质量属性-生成报告（必须的）再生模型这样在工具-参数能得到装配件的质量。
2 装配骨架A，建立装配骨架时最好选用“面”，不要选用实体。
这样可以选用“面组”进行“发布几何”（插入-数据共享-发布几何）。
发布几何以后生成的是“出版几何”。
B，建立元件或子组件，先建立元件，然后激活，（不进入），插入—数据共享-复制几何，选择要复制的’出版几何“然后复制。
Ok。
然后进入新建立的元件进行修改。
装配骨架，可以固定装配的位置，可以隐藏，不影响装配图。
同时也可以采用坐标装配的方法。
3 坐标装配时坐标系的反算。
（２００９０６２６）A，装配好子组件（元件）与骨架关系（非坐标系），由一个子组件与骨架关系为省缺(即此组件与骨架的坐标ＲＥＦ重合)，其他子组件安装在这个组件上。
B，反算相对坐标系１）工具－组件设置－参照控制－选择“在子组件内部”２）激活骨架建立坐标系ｃｓｎ，参考坐标系为子组件（元件）的ＲＥＦ，ｘ，ｙz相对位置为０，０，０。
３）激活骨架编辑ｃｓｎ选则参考坐标系为骨架的ｒｅｆ。
保存。
此时，ｃｓｎ空间位置没有变化。
４）激活整个组件，编辑子组件的编辑定义，修改装配关系为坐标系装配。
（删除原装配关系。
选择坐标系，分别选择ｃｓｎ和子组件ｒｅｆ。
完成ｏｋ.４，二维图中插入绘图符号插入――绘图符号――自调色板。
选择要用到的绘图符号，可一次多选，ｏｋ，修改。
５，质量后面修改为小数点为１位。
&mdl.generic.weight:6[.1]6，二维剖视图（20090629）6.1 板类材料在做剖面的时候，在proe中会有剖面线，这与机械制图中是有较大差别的。
所以“取消板类剖面线”采用特殊方法，a 双击剖面线，修改剖面线，上下元件—选中要排除剖面线的零件，排除。
要用的时候可以恢复。
pro-e技巧
&sym(p)文本中插入符号plot_linestyle_scale 1或2,3如果您的工程图配置文件没有把SHOW＿TOTAL＿UNFOLD＿SEAM设为NO,就先修改一下,否则,旋转剖视图的中心线部位,会出现一条实线,附录1. 设计工程师规范化工作当用户设计零件, 装配和工程图时，有些信息可自动列入明细表中，但更多的相关信息，可以通过设定参数的方式，在设计阶段设定。
根据用户的不同需求，参数可自行设计，方法如下:工具??参数??添加新参数??输入名称(如Cname, Cmat,或中文参数，如名称、图号、材料等等。
)一) 设计零件文件/新建/零件/输入零件名/使用缺省模板工具/参数/数值/Cname/输入零件名称工具/参数/数值/Cmat/输入零件材料工具/参数/数值/Cindex/输入零件图号工具/参数/数值/ptype/输入零件类型：W 外购件J 借用件B 标准件Z 重要件G 关键件编辑/设置/质量属性/密度/输入相应密度。
然后再进行相应零件的设计。
二) 设计装配文件/新建/组件/输入装配名/ /使用缺省模板工具/参数/数值/Cindex/输入装配图号工具/参数/数值/Cname/输入装配名称然后再进行相应装配的设计。
三) 设计工程图文件/新建/绘图/输入图名/清除使用缺省模板/格式为空/调用相应图框/调入要出图的模型，然后再进行相应布图工作。
1附录2. 工程图中的几个使用技巧一）尺寸公差：1、公差标准与等级Pro/E提供两种公差标准，美国标准ANSI,国际及欧洲标准ISO/DIN标准。
公差分四级由高到低分别是Fine, Medium, Corase及Very Corase。
关于这两个参数我们既可以用系统的缺省值，也可以在config.pro中由Tolerence_standend 及Tolerence_class设定，也可在模型中修改菜单结构如下：2、尺寸公差标注Pro/E的三维模型和二维图是全相关的，因此公差的标注就存在两种方法。
proe中的一些小技巧
proe的一点小技巧本人大学就要毕业了，对在学校里使用proe用到的一些小技巧与大家分享一下，希望大家不要见笑。
（1）：调用proe 隐藏功能在工具-选项—：选项框中输入：allow_anatomic_features，单击查找出的结果，选择yes 应用再关闭；重新回到零件里的界面，单击插入—高级在里面能看到被调用出来的隐藏功能。
（2）永久性修改背景颜色进入零件界面：单击视图_显示设置_系统颜色然后单击布置选择自己需要的背景颜色；再单击文件_保存例如保存到工作目录然后单击工具_选项在选项框中填system_colors_file ;单击查找出的结果，再单击浏览选中上一步保存的syscol 文件；再单击添加/更改，然后再应用保存，重启proe搞定。
（3）如何删除电脑上保存的历史版本1：如果要删除的数目较少的话，可以先将要删除旧版本的part文件打开，然后单击文件_删除_旧版本即可。
如下图所示2：如果要一次性删除大量文件的历史版本，可以先将要被删除的这些文件所在的文件夹设置为工作目录，然后单击窗口_打开系统窗口；在弹出的系统对话框中输入purge 再回车，就搞定了，再回到文件夹可以发现文件总数目少了，既旧版本的被删掉了。
【前提是在电脑程序中安装了proe，如果重装了系统的话，则没用】（4）为了加快proe打开的速度，可以将打开proe后弹出的PTC 官网去掉只需将proe起始目录里的config.pro 用记事本打开，然后加上web_browser_homepage about:blank 这么一行就OK了（5）将缺省模板改为公制如果没改之前，每次新建零件或是组建或是其他模块的时候总要去掉“使用缺省模板”这一选项，然后在选择公制，这样较为麻烦，我们就让缺省模板变成公制的，以后就不用这么麻烦了。
1：先将零件的缺省模板设置为公制，打开proe单击工具-选项在选项框里输入template_solidpart 再单击查找，单击查找出的结果，再单击浏览，浏览到你安装目录下的templates文件夹并打开，找到mmns_part_solid.prt 打开，并添加应用后保存在你的起始目录里面。
Proe修改显示方式
Pro/Engineer Drawing 修改显示方式作者：佚名 文章来源：不详点击数：1 更新时间：2006-6-20内容摘要:1 概述显示方式，是指视图或某一个边的显示状态。
对于一个视图，其显示方式有三种：Hidden Line 具有隐藏线：在出图时，隐藏线用虚线表示 Wireframe 线框形式 No Hidden 无隐藏线。
即看不见的线不显示，只显示看见的4.7.1 概述显示方式，是指视图或某一个边的显示状态。
对于一个视图，其显示方式有三种：Hidden Line具有隐藏线：在出图时，隐藏线用虚线表示 Wireframe线框形式 No Hidden 无隐藏线。
即看不见的线不显示，只显示看见的边。
菜单：view-disp modeView Disp:设置视图的显示方式；Edge disp:设置边界的显示方式member disp; 设置装配中元件的显示方式process disp;4.7.2 设定视图的显示方式 To Modify the Display Mode of Individual View s1.点击VIEWS > Disp Mode > View Disp，选择视图，出现右图菜单2.菜单中的内容说明如下；1.Wireframe 显示线框形式2.Hidden Line 具有隐藏线形式3.No Hidden 无隐藏线形式4.Default5.-------------------------6.Qlt HLR7.No Qlt HLR8.-------------9.Tan Solid 显示相切边界10.No Disp Tan 不显示相切边界11.Tan Ctrln 相切边界用中心线表示12.Tan Phantom 相切边界用phantom线表示13.Tan Dimmed 用尺寸线的颜色表示相切线14.Tan Default 默认形式(由环境对话框确定）3.点击done环境菜单；。
PROE（CREO）草图中画截面时弱尺寸怎样隐藏与显示
PROE（CREO）草图中画截面时弱尺寸怎样隐藏与显示最近听到深圳清华栢图模具培训的很多同学讨论一个经常遇到的问题：在画截面时草图中自动生成的弱尺寸怎样控制其隐藏或显示？PROE软件最强大的地方就是参数化，所以在草绘截面时只要你画出一些图素他会在原来基础上自动标注一些尺寸出来，有时图复杂一点尺寸就感觉看不清很乱的，为了方便做图，PROE有一个尺寸开关，但是把尺寸开关关了就把所在尺寸包括强尺寸也关了，这样也不好，现在需要就是只要自己标出来或是修改好的强尺寸不要弱尺寸那要怎样解决呢，根据个人操作试验得出两种方法：第一种方法：把弱尺寸的颜色改成与草图背景一致，这样就看不见尺寸了，如果要显示时就换另一个背景颜色或是把弱尺寸的颜色换一种与背景不一样的颜色。
主菜单选择“视图”-----显示设置————系统颜色单击“草绘器”单击弱尺寸前面的颜色图标————再选择“背景”此时弱尺寸就看不到了：第二种方法：设置PROE的配置文件CONFIG。
PROE配置config选项sketcher_disp_weak_dimensions为no，就可以了，另外，如果想再显示就把这个改为YES就行了。
工具——选项浅析规则式植物造景和自然式植物造景苏旺指导老师：汪小飞（黄山学院生命与环境科学学院，安徽黄山245041）摘要：本文分析了规则式植物造景和自然式植物造景，和他们各自的造景特色和主要适用在什么场合。
探讨了规则式植物造景和自然式植物造景二者包括的造景形式以及他们在造园体系、表现手法上的不同点。
介绍了它们在各个国家、地域的各有特色。
最后我们应该适宜运用各种造景形式。
关键字：规则式植物造景，自然式植物造景Analysis of rule-plant landscaping andnature plant landscapeSu WangDirector：Wang Xiaofei(College of Life & Environmental Sciences, Huangshan University,Huangshan245041, China)Abstract：This article analyses the rules scene building with plants and nature plant landscape, and their landscape and mainly used on occasion.Discusses rules for scene building with plants and nature plant landscape landscape including the two forms as well as their gardening system, on the presentation of different points.Describes them in the various countries, geographical features.Finally we should be appropriate to use various landscape forms.Keyword：Rules-plant landscaping, nature plant landscape1.树木配置的形式按照树木的生态习性，运用美学原理，依其姿态、色彩、干形进行平面和立面的构图，使其具有不同形态的有机组合，构成千姿百态的美景，创造出各种引人入胜的树木景观。
proe常见问题
1 如何更改模型的旋转中心（spin center）这里的旋转中心指的是在查看模型时的旋转中心，不是特征几何的旋转中心。
在ProE中，默认的旋转中心是模型的中心。
这个设置在通常的情况下是没问题的。
但在有的时候，比如输入面，几何分成两个离的非常远的两个部分时。
（一般来说有一部分是多余的或者说是没用的），查看的时候旋转就非常不方便了。
解决办法有两个：1.删掉没用的部分（指的是离的很远的无用的几何）2.更改模型的旋转中心（spin center）菜单：view=>orientation=>reorient=>preference=>选择一个旋转中心如下图，根据具体的情况选择合适的旋转中心2 如何取消WF启动时自动连接IE默认情况下，野火版启动时会自动上网连接到PTC的网页上去。
这对不能上网或不想一上网就连接到那去的用户不是很方便，因为它大大降低了PROE的启动速度，同时多开一个浏览器窗口，占用系统资源。
实际上用户可以选择取消这个功能。
在PROE主窗口的工具条上点右键，选“命令”或“工具栏”，弹出“定制”窗口。
如下：“定制”窗口：翻到“浏览器”页，取消中间那两个勾，注意最下面那个勾一定要选上。
再点“确定”。
设置完毕，下次启动时生效。
上面的方法，使PROE启动后不展开IE窗口，然而如果你展开IE窗口，那么系统马上开始连接PTC网站。
如果要做到展开后也不连接任何网站，那么，需要在Config.pro里修改：web_browser_homepage的值为"about:blank"。
当然，也可修改为任意一个其它的网站地址。
3 如何在野火里使用2001的颜色配置PTC的老用户可能会更加青睐2001的颜色配置论坛里有不少人问：如何让野火自动加载2001的颜色配置？按照下面的操作，你就可以轻松地使用2001的颜色配置，并能随意修改自己的颜色配置了1、View->Display Settings->system colors，弹出系统颜色配置对话框（图1）；2、单击scheme，选择Use Pre-Wildfire Scheme，背景颜色自动修改为2001的天蓝色（图2）；另外，在这里也可以自己修改颜色配置，使用自己喜欢的颜色；3、保存颜色配置，单击File->Save...，弹出保存对话框，系统默认文件名为：syscol；将文件保存到自己指定的位置（最好保存到安装文件夹里面，可以防止误删）。
eDrawings的使用简介
eDrawings使用简介eDrawings是三维软件Pro/E的的外挂插件，打开的eDrawings界面如图1：图1界面中主要图标按钮与“文件”、“视图”、“工具”等下拉菜单中各主要命令对应。
下面简单介绍在观察、剖切三维模型时的常用操作：1.选择模型单击按钮，或单击“视图”下拉菜单的“选择（L）”，光标在图形区域中内显示为选择箭头（这也是eDrawings中光标的默认形式）。
在光标为选择箭头时，如果图形区域中只一个立体模型，单击模型的一个面，该面亮显（称为选中该面）。
可通过“工具“下拉菜单的“选项”对话框的“一般”选项卡设置亮显颜色（参见后面的“16.选项设置”）。
按住键盘的<Ctrl>键，或按住<Shift>键，可选中模型的多个面。
如图1的圆弧面和前端面。
在光标为选择箭头时，如果图形区域中有多个立体模型，单击模型，可改变模型颜色，突出选中模型，如图2。
按住键盘的<Ctrl>键，或按住<Shift>键，单击模型，可选中多个模型。
也可以按住鼠标的左键或右键拖动，拉出的矩形区域中的模型，或与矩形区域边界相交的模型将被选中。
图22.模型上色单击按钮，模型将在上色模式和消除隐藏线模式之间切换，如图3。
如果单击“视图”下拉菜单的“上色时显示边线”，则在上色模式中显示边线。
上色上色显示边线消除隐藏线图33. 透视显示单击按钮，或单击“视图”下拉菜单的“透视图（V）P”，模型将在正投影和透视投影之间切换。
4. 动态放大/缩小模型单击按钮，或单击“视图”下拉菜单的“动态放大/缩小（Z）”，在图形区域中光标变为，按住鼠标左键上下移动，模型即随光标移动。
5. 局部放大单击按钮，或单击“视图”下拉菜单的“局部放大（A）”，在图形区域中光标变为，按住鼠标左键拖动，将拉出一个矩形区域，该区域中的模型部分放大显示。
6. 整屏显示全图单击按钮，或单击“视图”下拉菜单的“整屏显示全图（P）”，图形区域显示完整模型。
UG装配设计中如何屏蔽部分几何体
UG装配设计中如何屏蔽部分几何体
Question: UG装配设计中如何能屏蔽部分几何体（线，曲面，草图等）而只显示最终设计完成的三维实体模型？
Answer:
o UG装配允许设计人员使用部分装入的方法。
最典型的方法是使用参考组(Reference Set). 其使用方法如下：o在零件设计中定义参考组：
Assembly -> Reference Sets -> Create
输入一个Reference set名 ( 如 Result )
选择那些你希望加入到参考组中的实体（如，最终完成的三维实体模型）
OK
o在装配设计中使用零件中的参考组：
在零件装入是定义参考组
Choose Component in session (or on disk)
Change Reference Set
Select the reference set you wished
OK …
o在打开装配时使用参考组
在打开一个装配设计之前：
FILE -> Option -> Load Options…
选择Default Reference Set
输入优先装载的参考组名
ADD ( 将参考组加入装载表中）
OK
File -> Open 打开你的装配设计。
(ＵG将按装载表中先后顺序选择参考组数据装入到内存）。
在Creo装配工程图中隐藏或显示部分零件
在Creo装配工程图中隐藏或显示部分零件
在工程图装配文件的视图表达时,为了表达复杂结构内部视图的关系和装配关系,有时需要移除部分零件来表达。
在Creo工程图中可以通过视图管理器或元件显示命令来隐藏或显示装配文件中的指定零部件。
1、通过视图管理器显示或隐藏部件
在管理视图中单击视图管理器命令，在视图管理器中选择简化表示选项卡，新建简化表示法。
默认的简化表示法是不包含任何部件的，可以通过右击–将表示设置为- 主，将所有部件添加到简化表示法中，然后取消选择不需要显示的部件。
在视图状态的简化表示中选择上面创建的简化表示，即可按照简化表示创建的视图进行部件的显示或隐藏。
需要注意的是通过简化表示法将影响所有与更改视图相关联的投影视图，如果只更改单个视图需要将此视图与其它视图取消投影关联。
2、通过元件显示命令显示或隐藏部件
另一种方法是直接在Creo工程图布局中点击元件显示命令，在菜单中选择遮蔽或取消遮蔽，然后在视图中选择相应的部件进行遮蔽或取消遮蔽操作即可。
这种方法不会对其它视图产生影响，而且只需在工程图中设置，不会对实体模型产生影响，在实际使用中也推荐优先采用此方法。
-------------------------------。
Proe中特征隐藏不好用 解决方法
Proe 点隐藏后实体仍然显示
● Proe 中模型树（下图实例）
● 在使用隐藏时，实体依然显示的，只是特征树中名称变黑了。
B y Z
z j
而使用隐含，则其子特征都将隐含。
B y Z
z j
● 而想观察到这样的现象怎么实现呢？
● 本人是使用的是：表示‐排除
B y Z
z j
若想恢复，则选择视图‐表示‐包括。
B y Z z j
按理说到这应该就结束了，但是后来本人发现使用这种方法后，
无法进行 编辑定义和箭头的上下移动。
B y
Z z j
没办法，只能自己找个办法解决。
先点击信息‐特征。
查看其特
征信息。
B y
Z z j
最后按快捷键ctrl+A ，激活窗口，编辑定义和箭头就可以用了。
此方法挺繁琐，也可能有错误。
如果你有更好的方法，请HI 我，共同进步……
B y
Z z j。
eDrawings的使用简介
eDrawings使用简介eDrawings是三维软件Pro/E的的外挂插件，打开的eDrawings界面如图1：图1界面中主要图标按钮与“文件”、“视图”、“工具”等下拉菜单中各主要命令对应。
下面简单介绍在观察、剖切三维模型时的常用操作：1.选择模型单击按钮，或单击“视图”下拉菜单的“选择（L）”，光标在图形区域中内显示为选择箭头（这也是eDrawings中光标的默认形式）。
在光标为选择箭头时，如果图形区域中只一个立体模型，单击模型的一个面，该面亮显（称为选中该面）。
可通过“工具“下拉菜单的“选项”对话框的“一般”选项卡设置亮显颜色（参见后面的“16.选项设置”）。
按住键盘的<Ctrl>键，或按住<Shift>键，可选中模型的多个面。
如图1的圆弧面和前端面。
在光标为选择箭头时，如果图形区域中有多个立体模型，单击模型，可改变模型颜色，突出选中模型，如图2。
按住键盘的<Ctrl>键，或按住<Shift>键，单击模型，可选中多个模型。
也可以按住鼠标的左键或右键拖动，拉出的矩形区域中的模型，或与矩形区域边界相交的模型将被选中。
图22.模型上色单击按钮，模型将在上色模式和消除隐藏线模式之间切换，如图3。
如果单击“视图”下拉菜单的“上色时显示边线”，则在上色模式中显示边线。
上色上色显示边线消除隐藏线图33. 透视显示单击按钮，或单击“视图”下拉菜单的“透视图（V）P”，模型将在正投影和透视投影之间切换。
4. 动态放大/缩小模型单击按钮，或单击“视图”下拉菜单的“动态放大/缩小（Z）”，在图形区域中光标变为，按住鼠标左键上下移动，模型即随光标移动。
5. 局部放大单击按钮，或单击“视图”下拉菜单的“局部放大（A）”，在图形区域中光标变为，按住鼠标左键拖动，将拉出一个矩形区域，该区域中的模型部分放大显示。
6. 整屏显示全图单击按钮，或单击“视图”下拉菜单的“整屏显示全图（P）”，图形区域显示完整模型。
