土木工程制图(31张)PPT
置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池 及垃圾箱等的水平外形图。
2、二层或二层以上楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的
位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。
3、屋顶平面图
图示特点
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300 2、定位轴线 3、图例及代号、编号 4、线型 5、尺寸标注 6、标高标注 7、剖切符号、指北针、房间名称及其它符号 8、抹灰层、楼地面、材料图例
Ｂ
8
A
1
2
折线平面图编号
7
Ｃ
Ｂ
A
6
１２ 3 4
5
§2.3 建筑平面图
3、图例及代号、编号
窗：C1、 C2 ；C-1、 C-2或C1515； 门：M1、 M2 或 M-1、M-2;M0921等； 同一规格的门或窗均各编一个号,以便统计列门窗表。 也有用标准图集中的门窗代号标注，如 X—0924 （西南J601全板镶板门900×2400）
⑵ 中实线0.5b ：被剖切到的次要建筑构造（包括构配件）的 轮廓线（如墙身、台阶、散水、门扇开启线）、建筑构配件 的轮廓线及尺寸起止斜短线。
⑶ 中虚线0.5b ：建筑构配件不可见轮廓线。
⑷ 细实线0.25b ：其余可见轮廓线及图例、尺寸标注等线。 较简单的图样可用粗实线b 和细实线0.25b 两种线宽。
§2.3 建筑平面图
部分建筑构造及配件图例
空门洞
门、窗洞均为中 粗线
开启方向
线实线为 外开,虚线 为内开
外
内
开启方向线交
角的一侧安装
合页
内
45°
外
单扇门（包括平开或单面弹簧）
2、二层或二层以上楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的
位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。
3、屋顶平面图
图示特点
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300 2、定位轴线 3、图例及代号、编号 4、线型 5、尺寸标注 6、标高标注 7、剖切符号、指北针、房间名称及其它符号 8、抹灰层、楼地面、材料图例
Ｂ
8
A
1
2
折线平面图编号
7
Ｃ
Ｂ
A
6
１２ 3 4
5
§2.3 建筑平面图
3、图例及代号、编号
窗：C1、 C2 ；C-1、 C-2或C1515； 门：M1、 M2 或 M-1、M-2;M0921等； 同一规格的门或窗均各编一个号,以便统计列门窗表。 也有用标准图集中的门窗代号标注，如 X—0924 （西南J601全板镶板门900×2400）
⑵ 中实线0.5b ：被剖切到的次要建筑构造（包括构配件）的 轮廓线（如墙身、台阶、散水、门扇开启线）、建筑构配件 的轮廓线及尺寸起止斜短线。
⑶ 中虚线0.5b ：建筑构配件不可见轮廓线。
⑷ 细实线0.25b ：其余可见轮廓线及图例、尺寸标注等线。 较简单的图样可用粗实线b 和细实线0.25b 两种线宽。
§2.3 建筑平面图
部分建筑构造及配件图例
空门洞
门、窗洞均为中 粗线
开启方向
线实线为 外开,虚线 为内开
外
内
开启方向线交
角的一侧安装
合页
内
45°
外
单扇门（包括平开或单面弹簧）
《土木工程制图》第一章 建筑制图的基本知识ppt课件
的 圆 于、两 点 ； 连 交 圆于点 ， 又 过作 ∥ 交 圆于点 ； 连 即 为 所 求 作 的 两 圆 的 一 条 外 公 切 线 。
.
、 作 两 圆 的 内 公 切 线 的 作 法 ： 以为 圆 心 ， 为 半 径 作 一 圆 ； 取 连 线 的 中 点为 圆 心 ， 长 为 半 径 作 圆 交所 作 的 圆 于、两 点 ； 连 交 圆于点 ， 又 过作 ∥ 交 圆于点 ； 连 即 为 所 求 作 的 两 圆 的 一 条 内 公 切 线 。
.
.
.
.
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！

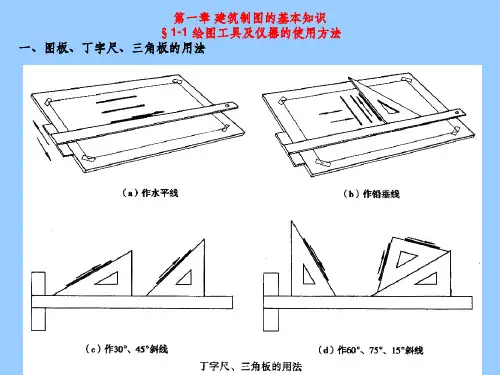

第一章 建筑制图的基本知识 §1-1 绘图工具及仪器的使用方法 一、图板、丁字尺、三角板的用法
.
二、分规、比例尺的用法
.
三、圆规的用法
.
四、曲线板的用法
.
五、针管绘图笔和鸭嘴笔的用法
.
六、铅笔的削法
.
§1-2 制图的基本规格 工程图样是工程界的技术语言，因而有必要制订工程制图的国家 标准。为了统一房屋建筑制图规则，保证制图质量，提高制图效率， 使其符合设计、施工、存档的要求，以适应工程建设的需要，国家建 设部批准并颁布了有关建筑制图的六项国家标准，包括总纲性质的 《GB/T 50001-2001 房屋建筑制图统一标准》和专业部分的《GB/T 50103-2001 总图制图标准》、《GB/T 50104-2001 建筑制图标准》、 《GB/T 50105-2001 建筑结构制图标准》、《GB/T 50106-2001 给 水排水制图标准》、《GB/T 50114-2001 暖通空调制图标准》，并 自2002年3月1日起施行。
.
§1-4 平面图形的画法和尺寸标注 一、平面图形的尺寸分析 1.尺寸基准：标注尺寸的起点。平面图形的长度方向和高度方向都要确定一个尺寸 基准。尺寸基准常常选用图形的对称线、底边、侧边、图中圆或圆弧的中心线等。 2.定形尺寸：确定平面图形各组成部分大小的尺寸。 3. 定位尺寸：确定平面图形各组成部分相对位置的尺寸。
.
、 作 两 圆 的 内 公 切 线 的 作 法 ： 以为 圆 心 ， 为 半 径 作 一 圆 ； 取 连 线 的 中 点为 圆 心 ， 长 为 半 径 作 圆 交所 作 的 圆 于、两 点 ； 连 交 圆于点 ， 又 过作 ∥ 交 圆于点 ； 连 即 为 所 求 作 的 两 圆 的 一 条 内 公 切 线 。
.
.
.
.
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
第一章 建筑制图的基本知识 §1-1 绘图工具及仪器的使用方法 一、图板、丁字尺、三角板的用法
.
二、分规、比例尺的用法
.
三、圆规的用法
.
四、曲线板的用法
.
五、针管绘图笔和鸭嘴笔的用法
.
六、铅笔的削法
.
§1-2 制图的基本规格 工程图样是工程界的技术语言，因而有必要制订工程制图的国家 标准。为了统一房屋建筑制图规则，保证制图质量，提高制图效率， 使其符合设计、施工、存档的要求，以适应工程建设的需要，国家建 设部批准并颁布了有关建筑制图的六项国家标准，包括总纲性质的 《GB/T 50001-2001 房屋建筑制图统一标准》和专业部分的《GB/T 50103-2001 总图制图标准》、《GB/T 50104-2001 建筑制图标准》、 《GB/T 50105-2001 建筑结构制图标准》、《GB/T 50106-2001 给 水排水制图标准》、《GB/T 50114-2001 暖通空调制图标准》，并 自2002年3月1日起施行。
.
§1-4 平面图形的画法和尺寸标注 一、平面图形的尺寸分析 1.尺寸基准：标注尺寸的起点。平面图形的长度方向和高度方向都要确定一个尺寸 基准。尺寸基准常常选用图形的对称线、底边、侧边、图中圆或圆弧的中心线等。 2.定形尺寸：确定平面图形各组成部分大小的尺寸。 3. 定位尺寸：确定平面图形各组成部分相对位置的尺寸。
土木工程制图2-3建筑平面图
§2.3 建筑平面图
一、形成与用途
1、形成：沿各层的门、窗洞口（通常离本层楼、地面约1.2m，在 上行的第一个梯段内）的水平剖切面，将建筑剖开成若干段，并 将其用直接正投影法投射到H 面的剖面图，即为相应层平面图。 各层平面图只是相应“段”的水平投影。
若中间各层平面组合、结构布置、构造情况等完全相同，只 画一个具有代表性的平面图，即“标准层平面图”。
§2.3 建筑平面图
部分建筑构造及配件图例
门、窗洞均为中 粗线
开启方向
线实线为 外开,虚线 为内开
空门洞
外
开启方向线交 角的一侧安装 合页
内 内
45°
外
单扇门（包括平开或单面弹簧）
双扇门（包括平 开或单面弹簧）
对开折叠门
推拉门
单层固定窗
单层外开上悬窗
单层外开平开窗
§2.3 建筑平面图
4、线型
⑴ 粗实线b ：被剖切到的主要建筑构造（包括构配件）如承 重墙、柱的断面轮廓线及剖切符号。
置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池 及垃圾箱等的水平外形图。
2、二层或二层以上楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的
位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。
3、屋顶平面图
图示特点
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300 2、定位轴线 3、图例及代号、编号 4、线型 5、尺寸标注 6、标高标注 7、剖切符号、指北针、房间名称及其它符号 8、抹灰层、楼地面、材料图例
§2.3 建筑平面图
5、尺寸标注 主要标注长、宽尺寸。分外部尺寸和内部尺寸。
⑴ 外部尺寸 包括 外墙三道尺寸（总尺寸、定位尺寸、细部 尺寸）及局部尺寸。
一、形成与用途
1、形成：沿各层的门、窗洞口（通常离本层楼、地面约1.2m，在 上行的第一个梯段内）的水平剖切面，将建筑剖开成若干段，并 将其用直接正投影法投射到H 面的剖面图，即为相应层平面图。 各层平面图只是相应“段”的水平投影。
若中间各层平面组合、结构布置、构造情况等完全相同，只 画一个具有代表性的平面图，即“标准层平面图”。
§2.3 建筑平面图
部分建筑构造及配件图例
门、窗洞均为中 粗线
开启方向
线实线为 外开,虚线 为内开
空门洞
外
开启方向线交 角的一侧安装 合页
内 内
45°
外
单扇门（包括平开或单面弹簧）
双扇门（包括平 开或单面弹簧）
对开折叠门
推拉门
单层固定窗
单层外开上悬窗
单层外开平开窗
§2.3 建筑平面图
4、线型
⑴ 粗实线b ：被剖切到的主要建筑构造（包括构配件）如承 重墙、柱的断面轮廓线及剖切符号。
置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池 及垃圾箱等的水平外形图。
2、二层或二层以上楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的
位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。
3、屋顶平面图
图示特点
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300 2、定位轴线 3、图例及代号、编号 4、线型 5、尺寸标注 6、标高标注 7、剖切符号、指北针、房间名称及其它符号 8、抹灰层、楼地面、材料图例
§2.3 建筑平面图
5、尺寸标注 主要标注长、宽尺寸。分外部尺寸和内部尺寸。
⑴ 外部尺寸 包括 外墙三道尺寸（总尺寸、定位尺寸、细部 尺寸）及局部尺寸。
土木工程制图课件
图纸内容
给水系统图应包括管道平面布置图、管道纵剖面图和节点详图等，以 便更好地了解整个给水系统的结构和运作方式。
排水系统图
排水系统图概述
排水系统图是表示排水管道布置的系统图，包括污水管道、 雨水管道、废水处理设施等组成部分。
绘制要求
在绘制排水系统图时，应按照实际比例尺，详细标注管道 的管径、标高、坡度等参数，并清晰地表示出各个部件的 连接关系。
土木工程制图课件
contents
目录
• 土木工程制图概述 • 投影法与三视图 • 建筑施工图 • 结构施工图 • 给排水施工图 • 暖通空调施工图
01 土木工程制图概述
制图的基本知识
01
02
03
制图比例与尺寸
了解不同比例尺在图纸上 的表示方法和应用，掌握 尺寸标注的规则和技巧。
投影法与视图
学习正投影、斜投影、透 视图等基本投影方法，理 解三视图的形成和关系。
建筑立面图
总结词
表示建筑物的垂直立面效果的图纸
详细描述
建筑立面图是表示建筑物的垂直立面效果的图纸，主要表示建筑物的外观造型、 门窗、阳台、装饰等，是施工和管理的依据。
建筑剖面图
总结词
表示建筑物内部空间结构和构造的图 纸
详细描述
建筑剖面图是表示建筑物内部空间结 构和构造的图纸，主要表示建筑物的 楼层高度、梁板结构、墙体厚度等， 是施工和管理的依据。
图纸内容
排水系统图应包括管道平面布置图、管道纵剖面图和节点 详图等，以便更好地了解整个排水系统的结构和运作方式。
消防系统图
消防系统图概述
消防系统图是表示消防管道布置的系统图，包括消防泵、消防水池、消防栓等组成部分。
绘制要求
在绘制消防系统图时，应按照实际比例尺，详细标注管道的管径、标高、坡度等参数，并 清晰地表示出各个部件的连接关系。
给水系统图应包括管道平面布置图、管道纵剖面图和节点详图等，以 便更好地了解整个给水系统的结构和运作方式。
排水系统图
排水系统图概述
排水系统图是表示排水管道布置的系统图，包括污水管道、 雨水管道、废水处理设施等组成部分。
绘制要求
在绘制排水系统图时，应按照实际比例尺，详细标注管道 的管径、标高、坡度等参数，并清晰地表示出各个部件的 连接关系。
土木工程制图课件
contents
目录
• 土木工程制图概述 • 投影法与三视图 • 建筑施工图 • 结构施工图 • 给排水施工图 • 暖通空调施工图
01 土木工程制图概述
制图的基本知识
01
02
03
制图比例与尺寸
了解不同比例尺在图纸上 的表示方法和应用，掌握 尺寸标注的规则和技巧。
投影法与视图
学习正投影、斜投影、透 视图等基本投影方法，理 解三视图的形成和关系。
建筑立面图
总结词
表示建筑物的垂直立面效果的图纸
详细描述
建筑立面图是表示建筑物的垂直立面效果的图纸，主要表示建筑物的外观造型、 门窗、阳台、装饰等，是施工和管理的依据。
建筑剖面图
总结词
表示建筑物内部空间结构和构造的图 纸
详细描述
建筑剖面图是表示建筑物内部空间结 构和构造的图纸，主要表示建筑物的 楼层高度、梁板结构、墙体厚度等， 是施工和管理的依据。
图纸内容
排水系统图应包括管道平面布置图、管道纵剖面图和节点 详图等，以便更好地了解整个排水系统的结构和运作方式。
消防系统图
消防系统图概述
消防系统图是表示消防管道布置的系统图，包括消防泵、消防水池、消防栓等组成部分。
绘制要求
在绘制消防系统图时，应按照实际比例尺，详细标注管道的管径、标高、坡度等参数，并 清晰地表示出各个部件的连接关系。
土木工程制图整套课件完整版ppt全体教学教程最全电子教案讲义(最新)
通过本课程的学习，学生应达到以下几点要求：
上一页 下一页 返回
前言
◆பைடு நூலகம்确运用正投影、轴测投影的基本原理和作图方法。 ◆掌握常用绘图工具的操作技能；具备绘制和识读投影图的
基本能力；了解尺寸标注的基本方法。 ◆了解、熟悉土木工程制图的有关国家标准及其他有关标准
和规定。 ◆初步掌握施工图的表达方式和识读方法。 ◆能正确识读建筑工程图纸，绘制简单的土木工程图样。 建筑工程图纸是施工的主要依据，图纸上一条线的疏忽或一
中华人民共和国成立以后，尤其是改革开放以来，我国工农 业生产和科学技术获得空前发展，国家制定了相应的制图标 准，制图的理论、应用以及制图技术都随之向前迈进。特别 是电子计算机的诞生和发展，它高速的计算能力，强大而高
上一页 下一页 返回
绪论
效的图形、文字处理能力和巨大的存储功能，与人类的知识、 经验、逻辑思维能力紧密结合，形成了高速、高效、高质的 人机结合交互式计算机辅助设计系统。这一系统使制图技术 产生了根本性的革命。计算机制图技术已得到了越来越广泛 的应用。
本教材的主要内容包括制图基本知识与技能、正投影基础、 建筑形体表面交线、轴测投影、建筑剖面图与断面图、建筑 工程视图的识读、建筑施工图、结构施工图、设备施工图、 装饰装修工程施工图、机械图等。全书以“必需、够用”为
上一页 下一页 返回
前言
度，详略得当；在内容编排上做到了深人浅出，文字通俗易 懂，概念准确，各部分内容既相对独立，又互相协调，兼顾 实践性及系统性。

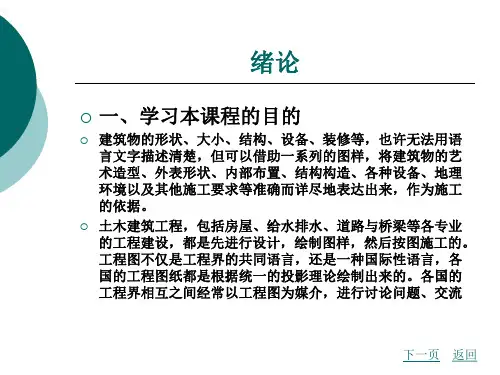

绪论
一、学习本课程的目的
建筑物的形状、大小、结构、设备、装修等，也许无法用语 言文字描述清楚，但可以借助一系列的图样，将建筑物的艺 术造型、外表形状、内部布置、结构构造、各种设备、地理 环境以及其他施工要求等准确而详尽地表达出来，作为施工 的依据。
上一页 下一页 返回
前言
◆பைடு நூலகம்确运用正投影、轴测投影的基本原理和作图方法。 ◆掌握常用绘图工具的操作技能；具备绘制和识读投影图的
基本能力；了解尺寸标注的基本方法。 ◆了解、熟悉土木工程制图的有关国家标准及其他有关标准
和规定。 ◆初步掌握施工图的表达方式和识读方法。 ◆能正确识读建筑工程图纸，绘制简单的土木工程图样。 建筑工程图纸是施工的主要依据，图纸上一条线的疏忽或一
中华人民共和国成立以后，尤其是改革开放以来，我国工农 业生产和科学技术获得空前发展，国家制定了相应的制图标 准，制图的理论、应用以及制图技术都随之向前迈进。特别 是电子计算机的诞生和发展，它高速的计算能力，强大而高
上一页 下一页 返回
绪论
效的图形、文字处理能力和巨大的存储功能，与人类的知识、 经验、逻辑思维能力紧密结合，形成了高速、高效、高质的 人机结合交互式计算机辅助设计系统。这一系统使制图技术 产生了根本性的革命。计算机制图技术已得到了越来越广泛 的应用。
本教材的主要内容包括制图基本知识与技能、正投影基础、 建筑形体表面交线、轴测投影、建筑剖面图与断面图、建筑 工程视图的识读、建筑施工图、结构施工图、设备施工图、 装饰装修工程施工图、机械图等。全书以“必需、够用”为
上一页 下一页 返回
前言
度，详略得当；在内容编排上做到了深人浅出，文字通俗易 懂，概念准确，各部分内容既相对独立，又互相协调，兼顾 实践性及系统性。
绪论
一、学习本课程的目的
建筑物的形状、大小、结构、设备、装修等，也许无法用语 言文字描述清楚，但可以借助一系列的图样，将建筑物的艺 术造型、外表形状、内部布置、结构构造、各种设备、地理 环境以及其他施工要求等准确而详尽地表达出来，作为施工 的依据。
土木工程制图——制图的基本知识与技能课件
CAD技术，能够高效、准确地进行制图操作。
02
学习BIM技术
建筑信息模型（BIM）技术是当前热门的制图技术，它能够实现多维度
的工程信息管理和协同设计，提升制图效率和质量。
03
了解3D打印技术
3D打印技术在土木工程中应用逐渐增多，掌握3D打印技术可以开拓更
广阔的制图领域。
掌握相关软件和工具的高级功能
给水管线图
解读给水管线的走向、管径和连 接方式，了解建筑物内的给水系
统布局和水源供应情况。
排水管线图
解读排水管线的走向、坡度、检 查井位置等，了解建筑物内的排
水系统布局和废水排放方式。
消防设施布置图
解读消火栓、喷淋头等消防设施 的位置和覆盖范围，确保建筑物
内的消防安全。
04
制图实例与实战演练
绘制建筑平面图实战演练
绘制结构施工图实战演练
结构施工图的概述
这部分我们将重点解释结构施工图的内容和表达 方式，包括钢筋混凝土结构、钢结构等。
绘图规范和标准
我们会深入讲解结构施工图的绘图规范和标准， 以确保你绘制的图纸符合行业标准。
实例解析
通过多个实例，我们将演示如何精确绘制结构施 工图，并指出需要注意的关键点。
图纸审核与修改实战演练
对于大量的测量数据和设计参数，如何进行有效的处理和可视化是一个挑战。 解决方法包括运用专业的数据处理软件和工具，选择合适的图表类型，以直观 、准确地呈现数据。
制图与实际情况不符时的应对措施
重新核实数据
当发现制图与实际情况不符时，首先应重新核实所使用的数据，确 保数据的准确性和完整性。
现场勘查与校对
建筑平面图的概述
首先，我们会详细解释建筑平面图的定义、作用和内容，帮助你全 面了解这个重要概念。
《土木工程制图》课件 土木工程制图(第一章)
在讲专业图样之前，若无特殊说明，本书均采用 粗实线和中虚线分别表示可见轮廓线和不可见轮廓线， 并将细点画线、细双点画线、中虚线分别简称为点画 线、双点画线和虚线。
第 19 页
第一章 制图的基本知识与技能
【例1-1】图1-4所示为一水池的投影图 和立体示意图，从该图中可以看出各种图 线及其应用。
第 20 页
第一章 制图的基本知识与技能
第8 页
本章主要介绍《房屋建筑制图统一标 准》中关于图纸幅面、图纸格式，以及标 题栏、会签栏、图线、字体、比例和尺寸 标注的相关规定，这些规定都是其他各类 工程图必须遵循的内容。
国家标准有强制性国标（GB）和推荐性国标（GB/T） 之分。其中，强制性国标是行政法规规定强制执行的国 家标准；推荐性国标是自愿采用的、具有指导作用的国 家标准。
第7 页
第一节 国家制图标准的基本规定
《房屋建筑制图统一标准》（GB/T 50001—2010） 《总图制图标准》（GB/T 50103—2010） 《建筑制图标准》（GB/T 50104—2010） 《建筑结构制图标准》（GB/T 50105—2010） 《建筑给水排水制图标准》（GB/T 50106—2010） 《暖通空调制图标准》（GB/T 50114—2010） 《道路工程制图标准》（GB/T 50162—1992） 《桥梁用结构钢》（GB/T 714—2015）
技能目标
第5 页
技能目标
掌握国家标准中关于图纸幅面、图线、 字体和比例的有关规定。 掌握尺寸标注的基本规定，能够判别图 线画法和尺寸标注中的错误。 能够正确使用绘图工具及仪器熟练地绘 制几何图形。 掌握简单平面图形的分析方法、作图步 骤及尺寸标注。 较熟练地掌握徒手绘图的作图方法与技 能。
第 19 页
第一章 制图的基本知识与技能
【例1-1】图1-4所示为一水池的投影图 和立体示意图，从该图中可以看出各种图 线及其应用。
第 20 页
第一章 制图的基本知识与技能
第8 页
本章主要介绍《房屋建筑制图统一标 准》中关于图纸幅面、图纸格式，以及标 题栏、会签栏、图线、字体、比例和尺寸 标注的相关规定，这些规定都是其他各类 工程图必须遵循的内容。
国家标准有强制性国标（GB）和推荐性国标（GB/T） 之分。其中，强制性国标是行政法规规定强制执行的国 家标准；推荐性国标是自愿采用的、具有指导作用的国 家标准。
第7 页
第一节 国家制图标准的基本规定
《房屋建筑制图统一标准》（GB/T 50001—2010） 《总图制图标准》（GB/T 50103—2010） 《建筑制图标准》（GB/T 50104—2010） 《建筑结构制图标准》（GB/T 50105—2010） 《建筑给水排水制图标准》（GB/T 50106—2010） 《暖通空调制图标准》（GB/T 50114—2010） 《道路工程制图标准》（GB/T 50162—1992） 《桥梁用结构钢》（GB/T 714—2015）
技能目标
第5 页
技能目标
掌握国家标准中关于图纸幅面、图线、 字体和比例的有关规定。 掌握尺寸标注的基本规定，能够判别图 线画法和尺寸标注中的错误。 能够正确使用绘图工具及仪器熟练地绘 制几何图形。 掌握简单平面图形的分析方法、作图步 骤及尺寸标注。 较熟练地掌握徒手绘图的作图方法与技 能。
土木工程制图2-3建筑平面图
的配置和位置；
§2.3 建筑平面图
（9）图中还表示出室外台阶、散水和雨水管的大小
及位置
（10）在首层平面图，还画出剖面图的剖切符号，以
便与剖面图对照查阅。
小
结
建筑平面图是整套建筑图中最为重要 的图纸之一。要求我们熟练的掌握平面图 的形成、常用的图例、平面图所包括的内 容、画图的步骤以及尺寸标注等内容。能 熟练的画出符合国家标准的建筑平面图。
一、形成与用途
§2.3 建筑平面图
1、形成：沿各层的门、窗洞口（通常离本层楼、地面约1.2m，在 上行的第一个梯段内）的水平剖切面，将建筑剖开成若干段，并 将其用直接正投影法投射到H 面的剖面图，即为相应层平面图。 各层平面图只是相应“段”的水平投影。
若中间各层平面组合、结构布置、构造情况等完全相同，只 画一个具有代表性的平面图，即“标准层平面图”。 将建筑通过其顶层门窗洞口水平剖开，剖切面以上到屋面部 分，直接正投影投射到H 面，即屋顶平面图。
平面0
1200
1000
1000
1360
1000 490
1000
1250
120
C-2 120 120 120 2460
C-2 120
C-2
2700
2460
6240
C
120 120
M-3
接待室
﹢0.000
1800
3300
3060
120
值班室
240 1000 M-2 M-1
1
2
平面图
1:100
3
A 中粗线b/2， 120 门的开启示 北 意线，尺寸 起止符号
120250
1500
B
§2.3 建筑平面图
§2.3 建筑平面图
（9）图中还表示出室外台阶、散水和雨水管的大小
及位置
（10）在首层平面图，还画出剖面图的剖切符号，以
便与剖面图对照查阅。
小
结
建筑平面图是整套建筑图中最为重要 的图纸之一。要求我们熟练的掌握平面图 的形成、常用的图例、平面图所包括的内 容、画图的步骤以及尺寸标注等内容。能 熟练的画出符合国家标准的建筑平面图。
一、形成与用途
§2.3 建筑平面图
1、形成：沿各层的门、窗洞口（通常离本层楼、地面约1.2m，在 上行的第一个梯段内）的水平剖切面，将建筑剖开成若干段，并 将其用直接正投影法投射到H 面的剖面图，即为相应层平面图。 各层平面图只是相应“段”的水平投影。
若中间各层平面组合、结构布置、构造情况等完全相同，只 画一个具有代表性的平面图，即“标准层平面图”。 将建筑通过其顶层门窗洞口水平剖开，剖切面以上到屋面部 分，直接正投影投射到H 面，即屋顶平面图。
平面0
1200
1000
1000
1360
1000 490
1000
1250
120
C-2 120 120 120 2460
C-2 120
C-2
2700
2460
6240
C
120 120
M-3
接待室
﹢0.000
1800
3300
3060
120
值班室
240 1000 M-2 M-1
1
2
平面图
1:100
3
A 中粗线b/2， 120 门的开启示 北 意线，尺寸 起止符号
120250
1500
B
§2.3 建筑平面图
土木工程制图PPT课件
⑵ 中实线0.5b ：被剖切到的次要建筑构造（包括构配件）的 轮廓线（如墙身、台阶、散水、门扇开启线）、建筑构配件 的轮廓线及尺寸起止斜短线。
⑶ 中虚线0.5b ：建筑构配件不可见轮廓线。
⑷ 细实线0.25b ：其余可见轮廓线及图例、尺寸标注等线。 较简单的图样可用粗实线b 和细实线0.25b 两种线宽。
1290 120
6240
平面图例图 D
C
2700
2700
120
120 1200 1000 1000
1
C-2
1360 1000 490 1000
2
C-2
C-2
120
120 120
休息室 1000
120
M-3
值班室
2460
120
接待室
﹢0.000
3060 120 120 2460
240 1000 M-2
C-2
3300 120 500 1000 1800
§2.3 建筑平面图
2、定位轴线
是用来确定主要承重构件（墙、柱、梁）位置及尺寸 标注的基准。定位轴线为细点画线。编号注写在轴线端部 的圆内。轴线编号圆 φ8～10，细实线（0.25b ） ，横向或 横墙编号为阿拉伯数字，从左到右；竖向或纵墙编号用拉 丁字母，自下而上。注意I、O、Z不得作轴线编号，避免与 1、0、2混淆。
8
7
Ｃ
Ｂ
A
6
１２ 3 4
5
§2.3 建筑平面图
3、图例及代号、编号
窗：C1、 C2 ；C-1、 C-2或C1515； 门：M1、 M2 或 M-1、M-2;M0921等； 同一规格的门或窗均各编一个号,以便统计列门窗表。 也有用标准图集中的门窗代号标注，如 X—0924 （西南J601全板镶板门900×2400）
⑶ 中虚线0.5b ：建筑构配件不可见轮廓线。
⑷ 细实线0.25b ：其余可见轮廓线及图例、尺寸标注等线。 较简单的图样可用粗实线b 和细实线0.25b 两种线宽。
1290 120
6240
平面图例图 D
C
2700
2700
120
120 1200 1000 1000
1
C-2
1360 1000 490 1000
2
C-2
C-2
120
120 120
休息室 1000
120
M-3
值班室
2460
120
接待室
﹢0.000
3060 120 120 2460
240 1000 M-2
C-2
3300 120 500 1000 1800
§2.3 建筑平面图
2、定位轴线
是用来确定主要承重构件（墙、柱、梁）位置及尺寸 标注的基准。定位轴线为细点画线。编号注写在轴线端部 的圆内。轴线编号圆 φ8～10，细实线（0.25b ） ，横向或 横墙编号为阿拉伯数字，从左到右；竖向或纵墙编号用拉 丁字母，自下而上。注意I、O、Z不得作轴线编号，避免与 1、0、2混淆。
8
7
Ｃ
Ｂ
A
6
１２ 3 4
5
§2.3 建筑平面图
3、图例及代号、编号
窗：C1、 C2 ；C-1、 C-2或C1515； 门：M1、 M2 或 M-1、M-2;M0921等； 同一规格的门或窗均各编一个号,以便统计列门窗表。 也有用标准图集中的门窗代号标注，如 X—0924 （西南J601全板镶板门900×2400）
土木工程制图课件
A
C P
B
E F D
d
c
a
b f
e
e
f
b
c
da
若一直线与某平面上任一直线平行，则此直线与该平面平行。 土木工程制图课件
几何条件
A
C P
B
E F D
d
c
a
b f
e
e
f
b
c
da
若一直线与某平面平行，则在平面上必能作 出直线与原直线平行。
土木工程制图课件
例：过已知点E作水平线与平面ABC平行。
b
d a
如果一直线的正面投影垂直 于一平面内正平线的正面投影， 同时其水平投影垂直于该平面内 水平线的水平投影，则该直线垂 直于该平面。
土木工程制图课件
投影特性
m
c
n
a
b
d b
c
d
a
n
如果一直线的正面投影垂直 于一平面内正平线的正面投影， 同时其水平投影垂直于该平面内 水平线的水平投影，则该直线垂 直于该平面。
土木工程制图课件
几何条件
K Q
L P
K Q
L P
如果两平面互相垂直，则从一平面上任一点向另一平面所作的 垂线必在前一平面上。
土木工程制图课件
例 过点K作一平面垂直平面ABCD。
a
e b
a e b
d
k
2
1
c
d
2
1
k c
土木工程制图课件
例 包含直线MN作平面垂直于平面ABC。
a
m
l
n
b
c
l
a
c
n
b
m
土木工程制图PPT教学课件
常用比例为1：100
建筑立面图
建筑立面图是平行于建筑物各个立面（外 墙面）的正投影图。它是建筑物的外部 造型和表明外墙装修的图样。
1.比例（1：100） 2.图名（三种命名方法） 3.标注（竖直方向与水平方向）
（见书上83页）
建筑剖面图
建筑剖面图是建筑物的垂直剖面图，它是 建筑物内部垂直方向的结构形式、沿高 度方向的分层情况、各层构造作法、门 窗洞口高等情况的图样。
5.钢筋的保护层
根据《钢筋混凝土结构设计规范》规定,梁 柱的保护层最小厚度为25mm,板和墙的保 护层厚度为10-15mm.
三、 钢筋布置图
钢筋布置图也就是钢筋混凝土构件详 图中的配筋图,它包括立面图、断面 图、钢筋详图以及钢筋表.
注:立面图常用1:20绘制,断面图应比 立面图放大一倍,常用1:10的比列绘 制. (见书上51页)
内容：基础平面图、楼层结构布置平 面图、屋面结构平面图和梁、板、 柱及基础结构详图、楼梯结构详图、 屋架结构详图等。
基础图
1.组成 2.分类 按构造形式分为墙下条形基础和柱下单独
基础 按材料不同分砖（石）基础、混凝土基础
毛石混凝土基础和钢筋混凝土基础。 3.内容 基础平面图、基础断面详图和文字说明。
7.尺寸的简化标注(见书上29页)
8.标高
标高符号应以直角等腰三角形表示且 标高符号的尖端应指向被注的高度, 标高数字则以米为单位.
3.2 基本视图及镜像投影
一.图样名称 常采用A、B、C、D、E、F六个方向的
投影,这样在土木工程图中,各个方 向的投影图就分别称为正立面图、 左侧立面图、右侧立面图、平面图 底面图、背立面图。
土木工程制
课程概况
本课程是工业与民用建筑专业的实践性很 强的基础课程，是研究工程图样的形成、 绘制与识读规律的一门科学，是工程技 术人员表达设计意图、交流技术思想、 指导生产施工等必须具备的基本知识和 技能。
建筑立面图
建筑立面图是平行于建筑物各个立面（外 墙面）的正投影图。它是建筑物的外部 造型和表明外墙装修的图样。
1.比例（1：100） 2.图名（三种命名方法） 3.标注（竖直方向与水平方向）
（见书上83页）
建筑剖面图
建筑剖面图是建筑物的垂直剖面图，它是 建筑物内部垂直方向的结构形式、沿高 度方向的分层情况、各层构造作法、门 窗洞口高等情况的图样。
5.钢筋的保护层
根据《钢筋混凝土结构设计规范》规定,梁 柱的保护层最小厚度为25mm,板和墙的保 护层厚度为10-15mm.
三、 钢筋布置图
钢筋布置图也就是钢筋混凝土构件详 图中的配筋图,它包括立面图、断面 图、钢筋详图以及钢筋表.
注:立面图常用1:20绘制,断面图应比 立面图放大一倍,常用1:10的比列绘 制. (见书上51页)
内容：基础平面图、楼层结构布置平 面图、屋面结构平面图和梁、板、 柱及基础结构详图、楼梯结构详图、 屋架结构详图等。
基础图
1.组成 2.分类 按构造形式分为墙下条形基础和柱下单独
基础 按材料不同分砖（石）基础、混凝土基础
毛石混凝土基础和钢筋混凝土基础。 3.内容 基础平面图、基础断面详图和文字说明。
7.尺寸的简化标注(见书上29页)
8.标高
标高符号应以直角等腰三角形表示且 标高符号的尖端应指向被注的高度, 标高数字则以米为单位.
3.2 基本视图及镜像投影
一.图样名称 常采用A、B、C、D、E、F六个方向的
投影,这样在土木工程图中,各个方 向的投影图就分别称为正立面图、 左侧立面图、右侧立面图、平面图 底面图、背立面图。
土木工程制
课程概况
本课程是工业与民用建筑专业的实践性很 强的基础课程，是研究工程图样的形成、 绘制与识读规律的一门科学，是工程技 术人员表达设计意图、交流技术思想、 指导生产施工等必须具备的基本知识和 技能。
土木工程制图_平面立体构形及轴测图画法PPT课件
土木工程制图（第四版）
第4章 平面立体构形及轴测图画法
目录
平面立体构形方式 §4.1 基本平面体的叠加 §4.2 基本平面体的切割 §4.3 基本平面体的交接 §4.4 简单平面立体的尺寸标注 §4.5 轴测投影原理及画法
2
平面立体构形方式
叠加
切割
交接
3
平面立体构形方式
叠加
切割
交接
4
§4.1 基本平面体的叠加 叠加是一种自然（无损伤）堆积，基本体之间只有简单的接触（叠合面），不另外产 生表面交线。
34 下页解答
§4.3 基本平面体的交接 例4-8 完成图示房屋模型的两面投影图.4 简单平面立体的尺寸标注
在投影图上标注尺寸的基本要求： （1）遵守制图标准的规定。 （2）尺寸必须齐全，应能完全确定形体的大小和形状，既不 能有遗漏，也不能有互相矛盾的多余尺寸。 （3）尺寸布置得当，标注清晰，便于看图。
25
§4.3 基本平面体的交接
求相贯线的步骤： 1. 分析相贯线的类型；
确定折线的条数、每条折线的边数或顶点数。 2. 求交线；或者 3. 求交点，连接成线；
某两点在第一个立体的同一表面上，又在第二个立体的 同一个表面上，这样的两点才可以相连。 4. 分清各边线的可见性； 产生该边线的两个表面的某个投影均都可见时，该边线 的相应投影才是可见的。 5. 整理修饰，描黑 。
5
§4.1 基本平面体的叠加 组成叠加立体的基本体表面间的关系
6
§4.1 基本平面体的叠加 叠加形成的立体，投影图上常有明显的分块痕迹。借助于 投影图上的分块线框便于分析形体的构成及其形状。
单击开始自动演播
7
§4.2 基本平面体的切割 立体被平面切割，也叫截切，形成截切体。切割平面称为截 平面，截平面与立体表面的交线称为截交线，截交线所围成的截 面图形称为截断面或断面。
第4章 平面立体构形及轴测图画法
目录
平面立体构形方式 §4.1 基本平面体的叠加 §4.2 基本平面体的切割 §4.3 基本平面体的交接 §4.4 简单平面立体的尺寸标注 §4.5 轴测投影原理及画法
2
平面立体构形方式
叠加
切割
交接
3
平面立体构形方式
叠加
切割
交接
4
§4.1 基本平面体的叠加 叠加是一种自然（无损伤）堆积，基本体之间只有简单的接触（叠合面），不另外产 生表面交线。
34 下页解答
§4.3 基本平面体的交接 例4-8 完成图示房屋模型的两面投影图.4 简单平面立体的尺寸标注
在投影图上标注尺寸的基本要求： （1）遵守制图标准的规定。 （2）尺寸必须齐全，应能完全确定形体的大小和形状，既不 能有遗漏，也不能有互相矛盾的多余尺寸。 （3）尺寸布置得当，标注清晰，便于看图。
25
§4.3 基本平面体的交接
求相贯线的步骤： 1. 分析相贯线的类型；
确定折线的条数、每条折线的边数或顶点数。 2. 求交线；或者 3. 求交点，连接成线；
某两点在第一个立体的同一表面上，又在第二个立体的 同一个表面上，这样的两点才可以相连。 4. 分清各边线的可见性； 产生该边线的两个表面的某个投影均都可见时，该边线 的相应投影才是可见的。 5. 整理修饰，描黑 。
