2019届人教版九年级物理下册练习203第1课时电磁铁

合集下载

九年级物理全册20.3电磁铁电磁继电器练习(含解析)(新版)新人教版

九年级物理全册：第3节电磁铁电磁继电器精选练习一、夯实基础1．（2019 邵阳）在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A．电磁铁的A端为N极B．小磁针静止时，N极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】C【解析】A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B 端是S极，故A正确；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N极水平指向左，故B正确；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，故C错误；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，故D正确。

2．(2019 菏泽)下列电器中，利用电流热效应工作的是（）A．电风扇B．电暖气C．电视机D．电磁继电器【答案】B【解析】电流流过导体时，导体要发热，这种现象是电流的热效应。

发生电流的热效应时，电能转化为内能。

A、电风扇的电动机工作时主要把电能转化为机械能，不是利用电流热效应工作的，故A不符合题意；B、电暖气工作时把电能转化为内能，是利用电流热效应工作的，故B符合题意；C、电视机主要是把电能转化为光能和声能，不是利用电流热效应工作的，故C不符合题意；D、电磁继电器主要利用了电流的磁效应工作的，故D不符合题意。

3．（2019 娄底）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（）A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小【答案】D【解析】（1）根据安培定则可知，电磁铁的左端为N极，右端为S极，根据磁极间的相互作用可知，右侧的小磁针将会逆时针旋转，故AB错误；（2）闭合开关S1和S2，使滑片P向左滑动，电阻变小，电流变大，磁场的磁性增强，巨磁电阻的阻值减小，电路电流变大，所以指示灯的亮度会变亮，故C错误。

新人教版物理九年级全一册203电磁铁电磁继电器同步练习1

第3节《电磁铁电磁继电器》同步测试A. 要使电磁铁磁性增强，应将变阻器的滑动片向右滑动B. 电磁铁能吸引的大头针越多，表明它的磁性越强C. 电磁铁B 磁性较强，所以通过它的电流较大D. 若将两电磁铁上部靠近，会相互吸引答案：B解析：电磁铁的磁性强弱与电流大小和线圈匝数的多少有关。

电流越大，线圈匝数越多，则其磁性越强。

磁性的强弱无法用肉眼直接看出来，可以通过它对外表现的性质来判断。

本题中是通过铁钉吸引大头针的多少来比较的。

在 D 选项中，要利用安培定则来判断出两电磁铁上部的磁极， A 的上端为N 极，B 的上端也为N 极，所以它们是相互排斥的。

电磁铁 B 的磁性较强是因为 B 的线圈匝数多。

1由题图可以看岀 A 和B 两个电磁铁是串联的，所以电流大小是相同的，如果比较A 和B 磁性强弱，只能比较线圈匝数。

4.如图所示实验装置，弹簧测力计下面挂着条形磁铁，螺线管中插有铁芯，开关 S 拨在触点②位置。

要使弹簧测力计的示数变大，下列操作方法能够实现的是（）一、选择题1•下列装置中，没有用到电磁铁的是（ A.电磁起重机 B •电磁继电器答案：D解析：电磁铁利用了电流的磁效应，电磁起重机、用了电流的热效应。

2 •下列方法中，不能增强螺线管磁性的是（ A. 增加螺线管的匝数 B. 在通电螺线管内插入铁棒 C. 增大螺线管线圈中的电流 D. 增大螺线管本身的直径答案：D解析：本题考查了影响螺线管磁性的强弱的因素。

等因素有关，在中间插入铁芯后就变成了电磁铁，的直径不能增强磁性。

3.小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图） •电铃电磁继电器及电铃都利用了电磁铁。

通电螺线管的磁性强弱与电流大小、它的磁性比螺线管的磁性强，电热毯利线圈匝数增大螺线管本身所示，下列说法中正确的是（A.滑片P向b端滑动B •将S拨到①位置C.将铁芯从螺线管中取出 D •将螺线管往上移动答案：C解析：本题考查的是影响电磁铁的磁性强弱的因素及安培定则。

人教版九年级物理全一册 20.3 电磁铁电磁继电器同步练习(带答案)

电磁铁电磁继电器同步练习一、单选题1.如图所示，两电池的规格相同，当开关S由触点2拨到触点1时，螺线管磁性强弱及其A端磁极极性的变化情况分别为。

A. 磁性增强，由S极变为N极B. 磁性减弱，由S极变为N极C. 磁性增强，由N极变为S极D. 磁性减弱，由N极变为S极2.如图所示，在电路中滑动变阻器滑片P逐渐向左适当移动的过程中，条形磁铁仍保持静止，在此过程中下列说法正确的是A. 电磁铁磁性逐渐增强B. 电磁铁左端为S极C. 电磁铁周围不产生磁场D. 条形磁铁与电磁铁相互吸引3.北京地铁S1线是北京市正在建设中的一条中低速磁悬浮轨道线．该线路连接北京城区与门头沟区，全长，计划2017年全线通车．列车通过磁体之间的相互作用，悬浮在轨道上方，大大减小了运行中的阻力，最高运行时速可达图为磁悬浮列车悬浮原理的示意图，图中悬浮电磁铁与轨道电磁铁间的相互作用为A. 异名磁极相互吸引B. 同名磁极相互吸引C. 异名磁极相互排斥D. 同名磁极相互排斥4.在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是A. 灯不亮，电铃响B. 灯不亮，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响5.如图所示的电磁铁上绕有两个线圈．要使电磁铁正常工作，正确的连接方法是A. a、b与A连接，c、d与B连接B. a、b与B连接，c、d与A连接C. a、d连接，b与A连接，c与B连接D. a、c连接，b与A连接，d与B连接6.如图，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭会后，当滑片P从a端向b端滑动过程中，会出现的现象是A. 电流表示数变大，弹簧长度变长B. 电流表示数变大，弹簧长度变短C. 电流表示数变小，弹簧长度变长D. 电流表示数变小，弹簧长度变短7.如图所示，下列说法正确的是A. 当断开闭合时，红灯亮B. 当断开闭合时，绿灯亮C. 当闭合断开时，绿灯亮D. 当、均闭合时，绿灯亮8.小利同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光如图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是A. B.C. D.9.下列有关电与磁的说法正确的是A. 磁感线是用来形象描述磁场的，在磁场中真实存在B. 电磁继电器是利用电磁铁来控制工作电路的一种开关C. 法拉第在世界上第一个发现了电与磁之间的联系D. 悬吊着的小磁针静止时N极指向地理南极附近10.在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是A. 电磁铁的A端为N极B. 小磁针静止时，S极水平指向左C. 当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强D. 利用这一现象所揭示的原理可制成的设备是发电机11.如图所示的电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片P的位置，无法探究A. 电流的有无对电磁铁磁场有无的影响B. 电流方向对电磁铁磁场方向的影响C. 电流大小对电磁铁磁场强弱的影响D. 线圈匝数对电磁铁磁场强弱的影响12.如图所示，闭合开关S后，只进行下列一项操作，一定能使电磁铁磁性增强的是A. 变阻器的滑片向右移动B. 变阻器的滑片向左移动C. 开关由1拨到2D. 把电源的正负极对调13.要增强电磁铁的磁性，下列措施可行的是A. 改变电流的方向B. 增大通入的电流C. 减小通入的电流D. 减少电磁铁线圈匝数14.城市下水井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心，如图所示为某同学设计的一种警示电路图，井盖相当于开关S，关于它的说法正确的是A. 正常情况下闭合，灯L亮B. 一旦井盖丢失断开，灯L即亮起，以警示行人C. 电磁铁的铁芯是永磁铁D. 灯亮时电磁铁有磁性二、填空题15.如图所示，是温度自动报警器，当温度达到______时电铃发声报警，此时电磁铁的左端是______极。

人教版九年级物理全一册《20.3 电磁铁、电磁继电器》同步训练题-带答案

人教版九年级物理全一册《20.3 电磁铁、电磁继电器》同步训练题-带答案学校：___________班级：___________姓名：___________考号：___________知识点回顾1.电磁铁：（1）有电流通过时有磁性，没有电流时失去磁性。

（2）电磁铁磁性的决定因素：电流的强弱、线圈的匝数、有无铁芯。

2.电磁继电器：（1）定义：继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置。

（2）工作原理（如下图）：当较低的电压加在接线柱D、E两端，较小的电流通过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作了。

练习题一、选择题1．如图所示，小磁针置于电磁铁的右侧，下列叙述中正确的是（）A．闭合开关前，电磁铁与小磁针间没有力的作用B．闭合开关后，滑片P向a移动时电磁铁与小磁针的作用力不变C．闭合开关后，小磁针的N极将旋转指向右方D．闭合开关后，电磁铁的左端为N极2．如图所示，是研究电磁铁实验，下列说法正确的是（）A．比较图中甲、乙吸引大头针的数量可知磁性强弱与电流大小的关系B．乙铁钉的上端是N极C．大头针的下端散开是因为同名磁极相互排斥D．该实验不能探究电磁铁磁性强弱与电流大小的关系3．如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（）A．去掉电磁铁线圈中的铁芯B．减少电磁铁线圈的匝数C．适当增大电源A的电压D．适当增大电源B的电压4．如图所示的电路中，将电磁铁与滑动变阻器串联接入电路，闭合开关S，下列说法正确的是（）A．电磁铁的上端为S极B．电磁铁周围存在磁感线C．将滑动变阻器的滑片P向右滑动，电磁铁的磁性减弱D．将滑动变阻器的滑片P向左滑动，电磁铁的磁极会对调5．小欢设计了一款“光控灯”，电路如下图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，电源电压恒定，R0为定值电阻，R为光敏电阻（其阻值随光照强度的增大而减小）。

2019届人教版九年级物理下册练习：20.3第1课时电磁铁-最新教育文档

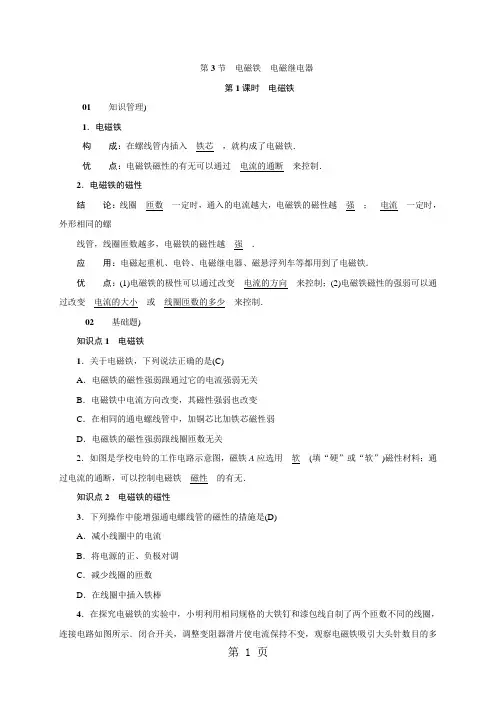

第3节电磁铁电磁继电器第1课时电磁铁01知识管理)1．电磁铁构成：在螺线管内插入__铁芯__，就构成了电磁铁．优点：电磁铁磁性的有无可以通过__电流的通断__来控制．2．电磁铁的磁性结论：线圈__匝数__一定时，通入的电流越大，电磁铁的磁性越__强__；__电流__一定时，外形相同的螺线管，线圈匝数越多，电磁铁的磁性越__强__．应用：电磁起重机、电铃、电磁继电器、磁悬浮列车等都用到了电磁铁．优点：(1)电磁铁的极性可以通过改变__电流的方向__来控制；(2)电磁铁磁性的强弱可以通过改变__电流的大小__或__线圈匝数的多少__来控制．02基础题)知识点1电磁铁1．关于电磁铁，下列说法正确的是(C)A．电磁铁的磁性强弱跟通过它的电流强弱无关B．电磁铁中电流方向改变，其磁性强弱也改变C．在相同的通电螺线管中，加铜芯比加铁芯磁性弱D．电磁铁的磁性强弱跟线圈匝数无关2．如图是学校电铃的工作电路示意图，磁铁A应选用__软__(填“硬”或“软”)磁性材料；通过电流的通断，可以控制电磁铁__磁性__的有无．知识点2电磁铁的磁性3．下列操作中能增强通电螺线管的磁性的措施是(D)A．减小线圈中的电流B．将电源的正、负极对调C．减少线圈的匝数D．在线圈中插入铁棒4．在探究电磁铁的实验中，小明利用相同规格的大铁钉和漆包线自制了两个匝数不同的线圈，连接电路如图所示．闭合开关，调整变阻器滑片使电流保持不变，观察电磁铁吸引大头针数目的多少．这一实验的目的是研究电磁铁的磁性与哪个因素有关(B)A．电磁铁的极性B．线圈的匝数C．电流的方向D．电流的大小5．(2019·郴州)如图所示为电磁铁的线路图．开关S闭合后，滑动变阻器的滑片P向右滑动过程中(D)A．电磁铁的右端为S极，磁性增强B．电磁铁的右端为S极，磁性减弱C．电磁铁的右端为N极，磁性增强D．电磁铁的右端为N极，磁性减弱6．某同学探究电磁铁的特性，连成了如图的电路．通过观察电磁铁__吸引铁钉的多少__来判断电磁铁的磁性强弱，实验中用到的一种重要科学研究方法是__转换法__(填“转换法”“类比法”或“等效替代法”).7．如图是一种单元防盗门门锁的原理图．其工作过程是：当有人在楼下按门铃叫门时，楼上的人闭合开关，门锁上的电磁铁通电__吸引__衔铁，衔铁脱离门扣，这时来人拉开门，进入楼内．在关门时，开关是断开的，衔铁在__弹簧(或弹力)__作用下，合入门扣.8．如图所示是小新同学做“制作、研究电磁铁”实验的示意图，他在实验中发现大铁钉A比B 能吸引更多的大头针，得出的结论是：当__电流__一定时，电磁铁的线圈匝数越多，磁性__越强__．将滑动变阻器的滑片向右移动时，大铁钉吸引的大头针数目将__变少__(填“变多”“变少”或“没有变化”)，这说明电磁铁的磁性强弱还与__电流的大小__有关．03中档题)9.张扬同学在探究电磁铁磁性强弱的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验，如图所示，下列说法错误的是(C)A．滑片P向右滑动，电磁铁的磁性减弱B．电磁铁能吸引大头针越多，表明它的磁性越强C．电磁铁A、B的上端均为S极D．该实验可以探究电磁铁磁性的强弱与线圈匝数多少的关系10．(2019·威海)如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是(D)A电磁铁的右端为N极B．小磁针将顺时针旋转C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小11．如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁铁，底座内装有电磁铁．给盆栽浇水前后(D)A．盆栽受到的磁力大小不变B．浇水后，盆栽一定落在底座上C．要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流12．(2019·咸宁)如图所示的电路，开关S接到a后，电磁铁左端为__S__极，小磁针静止时，A 端是__S__极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性__减弱__(填“增强”“不变”或“减弱”)．13．(2019·黄石)条形磁铁放置于水平桌面上，如图所示．已知在下列变化过程中条形磁铁始终不动，当闭合电源开关后，通电螺线管的右侧是__S__(填“N”或“S”)极，此时条形磁铁受到地面对它的摩擦力方向向__右__(填“左”或“右”)，且随着滑动变阻器滑片P向下移动，条形磁铁受到地面对它的摩擦力将会__变大__(填“变大”或“变小”)．14.为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干匝，制成简单的电磁铁，如图所示．用此装置去吸引大头针，甲、乙、丙、丁为实验中观察到的四种情况.甲乙丙丁(1)比较__乙、丙__两图可知：线圈匝数相同时，电流越大磁性越强．(2)根据图丁可以得出的结论是__电流一定时，线圈匝数越多，磁性越强__．(3)电磁铁吸引的大头针下端分散开的原因是__大头针被磁化，同名磁极相互排斥__．04拓展题)15．家庭电路中的保险丝和空气开关都能对电路起保护作用：空气开关工作原理(1)如图所示是一个限流装置示意图．图中P是电磁铁，S是闸刀开关，Q是衔铁，可绕O轴转动．当电流过大时，电磁铁P的磁性将变__强__(填“强”或“弱”)，吸引衔铁Q，__断开__电路．(2)保险丝是利用电流的__热__效应来工作的，空气开关是利用电流的__磁__效应来工作的．。

2022-2023学年九年级人教物理同步习题 203 电磁铁电磁继电器(解析版)

20.3 电磁继电器1、电磁铁：把一根导线绕成螺旋管，再在螺旋管内插入铁芯，当有电流通过时，它有磁性，没有电流通过时，没有磁性。

这种磁体就叫电磁铁。

2、影响电磁铁磁性强弱的因素有电流的大小、螺线管的线圈匝数。

在电流一定时，电磁铁线圈匝数越多，它的磁性越强；在匝数一定时，通过电磁铁的电流越大，它的磁性越强；在电流和绕线匝数一定时，有铁芯的电磁铁磁性较强。

3、继电器是利用低电压、低电流电路的通断，来间接地控制高电压、高电流电路的装置。

实质上它就是利用电磁铁来控制工作电路的一种开关。

4、电磁继电器由电磁铁、线圈、簧片等组成；其工作电路由低压控制电路电路和高压工作电路电路两部分组成。

5、扬声器是把电信号转换成声信号的一种装置。

它主要由固定的磁铁、线圈和锥形纸盆构成。

类型一探究影响电磁铁磁性强弱的因素的实验1．连接如图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片P的位置，无法探究（）A．电流的有无对电磁铁磁场有无的影响B．电流方向对电磁铁磁场方向的影响C．电流大小对电磁铁磁场强弱的影响D．线圈匝数对电磁铁磁场强弱的影响【答案】：B。

【解析】：A、闭合开关，电路中有电流通过，大头针被吸引，说明电磁铁有磁性；断开开关，电路中无电流，大头针没有被吸引，说明此事没有磁性。

不符合题意；B、电流方向是否改变，大头针都能被吸引，所以现有条件无法探究电流方向对电磁铁磁场方向的影响。

符合题意；C、闭合开关，调节滑动变阻器滑片，电路电流改变，大头针被吸起的数目发生改变，说明电磁铁磁场强弱与电流大小有关。

不符合题意；D、两个线圈串联，通过的电流相等，但吸起大头针的数目不同，说明电磁铁磁场与线圈匝数有关。

不符合题意。

类型二电磁铁的构造、原理和影响电磁铁磁性强弱的因素2．许多自动控制的电路中都安装有电磁铁。

有关电磁铁，下列说法中正确的是（）A．电磁铁的铁芯，可以用铜棒代替B．电磁继电器中的磁体，可以使用永磁铁C．电磁铁磁性的强弱只与电流的大小有关D．电磁铁是根据电流的磁效应制成的【答案】：D。

人教版九年级下册物理第二十章电与磁 20.3 电磁铁电磁继电器第1课时电磁铁同步练习

20.3电磁铁电磁继电器第1课时电磁铁1．关于电磁铁，下面说法中正确的是( )A．电磁铁磁性的强弱只与电流的大小有关B．电磁继电器中的磁体，必须用电磁铁C．电磁继电器中的磁体，可以用永磁体，也可以用电磁铁D．电磁铁中的铁芯，可以用钢棒代替2．下列设备或电器中，其主要工作原理与电磁铁无关的是( )3．电磁铁中用软铁的目的是( )A．能长期保持磁性B．磁性容易消失C．判断电磁铁极性时方便D．容易取放4．下列关于电磁铁的说法中，正确的是( )A．电磁铁是永久磁铁B．电磁铁是应用电流的热效应制成的C．电磁铁是在线圈中插入钢棒制成的D．电磁铁的铁芯是用软磁材料制成的5．要使通电螺线管的磁性减弱，可以( )A．改变通电电流的方向B．减小通电电流的大小C．在通电螺线管中插入铁芯D．增加通电螺线管的线圈匝数6．陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是( )A．增加电路中电池的节数B．增加线圈匝数C．将电源的正、负极对调D．在线圈中插入一根铁钉7．许多自动控制的电路中都安装有电磁铁．关于电磁铁，下列说法中正确的是( )A．电磁铁的铁芯，可以用铜棒代替B．电磁继电器中的磁体，可以使用永磁铁C．电磁铁磁性的强弱只与电流的大小有关D．电磁铁是根据电流的磁效应制成的8．如图所示，在电路中滑动变阻器滑片P逐渐向左适当移动的过程中，条形磁铁仍保持静止，在此过程中下列说法正确的是( )A．电磁铁磁性逐渐增强 B．电磁铁左端为S极C．电磁铁周围不产生磁场 D．条形磁铁与电磁铁相互吸引9. 通电螺线管插入铁芯后，磁性大大增强，其原因是( )A．铁芯本身具有磁性B．插入铁芯后，使电流增大了C．插入铁芯后，相当于增强了线圈匝数D．螺线管的磁性与被磁化的铁芯的磁性的共同作用10. 张扬同学在探究电磁性强弱的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验，如图所示，下列说法错误的是( )A．滑片P向右滑动，电磁铁的磁性减弱B．电磁铁能吸引的大头针越多，表明它的磁性越强C．电磁铁A、B的上端均为S极D．该实验可以探究电磁铁性的强弱与匝数多少的关系11. 在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是( )A．电磁铁的A端为S极B．小磁针静止时，S极水平指向左C．当滑动变阻器的滑片P向左端移动时，电磁铁磁性增强D．利用这一现象所揭示的原理可制成的设备有电磁起重机12. 如图所示，在电路中滑动变阻器滑片P逐渐向左适当移动的过程中，条形磁体仍保持静止，在此过程中，下列说法正确的是( )A．电磁铁磁性逐渐增强 B．电磁铁左端为S极C．电磁铁周围不产生磁场 D．条形磁体与电磁铁相互吸引13. 如图所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小。

精品人教版九年级物理电磁铁和电磁继电器练习含详解二word版

电磁铁和电磁继电器课后练习（二）题一：电磁铁：内部带有的螺线管就构成电磁铁．电磁铁的特点：①磁性的有无可由来控制；②磁性的强弱可由改变和来调节；③磁极可由和来改变。

题二：如图所示是简易压力传感器的原理图，弹簧甲连接在A、B两绝缘板之间。

B板固定，滑动变阻器R的滑片P与A板相连，并可随A板一起运动。

弹簧乙下端挂有一永磁体，永磁体正下方有一电磁铁，E为电源，R0为定值电阻。

开关S闭合，电路接通后，电压表示数为U1，弹簧乙的总长度为l1；当用力F向下压弹簧甲后，电压表示数为U2，弹簧乙的总长度为l2，则U1____U2，l1____l2（以上两空均选填“>”、“<”、“=”）。

题三：小明利用光敏电阻受到光照时电阻变小的特性，设计了一个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭，在实际调试时发现灯始终亮，而光敏电阻和其它元件都正常。

下列调节能使控制电路达到要求的是（）A．减少电磁铁线圈的匝数 B．抽出电磁铁的铁芯C．滑动变阻器的滑片P向左移 D．减小控制电路的电源电压题四：小清同学利用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，A为一段软导线，左侧的温度计是电接点水银温度计，B为一个小型电热器，其铭牌如表所示。

该装置能使鱼缸中的水温大致保持在_______℃，用水银温度计是因为水银是___________，装置某次连续正常工作2min，电热器可放出_________________J的热量。

题五：下图是某兴趣小组设计的一恒温箱的原理图。

“控制电路”由热敏电阻R 1 、滑动变阻器R0 、电磁铁（线圈电阻不计）、电源U 1（U 1 = 8 V）、开关、导线等组成。

热敏电阻的阻值随温度变化的规律如下表。

当线圈中的电流大于或等于20 mA时，电磁铁的衔铁被吸下。

“工作电路”由电源U 2（U 2 = 220 V）、发热电阻R 2（R 2 = 110 Ω）、导线等组成。

问：（1）为使恒温箱温度升高到一定值时，“工作电路”自动断开，导线端点C应接哪个接线柱？（2）若设定恒温箱的温度最高为45℃，则“控制电路”中的滑动变阻器的阻值为多大？（3）“工作电路”工作时的电流为多大？（4）若要发热电阻R 2 产生1.32×105 J的热量，则工作电路需工作多长时间？（5）“控制电路”中用到了哪些物理知识？请说出两点。

初中人教版物理九年级下册：第二十章第3节第1课时电磁铁习题课件(含答案)

返回
练技法
A．盆栽受到的磁力不变
（D ）
B．盆栽受到的重力与空气对盆栽的浮力是一对平衡力
C．要使盆栽与底座之间距离不变，可改变电磁铁线圈的电
流方向
D．要使盆栽与底座之间距离不变，
可适当增大电磁铁线圈内的电流
返回
练技法
12.(2019·娄底中考)如图所示，GMR 是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关 S1、S2 时，下列说法正确的是
返回
学知识
3.使用电磁铁的优点是( D ) A．它可永保磁性 B．它不需消耗电能 C．它的磁极磁性一定 D．它的磁性有无、强弱、磁极都可以控制
返回
学知识
4.电磁铁磁性强弱与下列哪个因素无关( B )
A．电流的强弱
B．电流的方向
C．线圈的匝数
D．有无铁芯
返回
学知识
5.如图所示，当滑动变阻器的滑片向左移动时，电磁铁中的磁性将( A )
(3)根据安培定则，可判断出乙铁钉的上端为电磁铁的 ___S_____极； (4)电磁铁吸引的大头针下端分散的原因是 __大__头__针__被__磁__化__，__同__名__磁__极__相__互__排__斥_______________。
返回
优素养
16.如图所示，A 是一根锰铜丝制成的软质弹簧，中间插有一根铁芯，弹簧可以在铁芯上自由滑动，B 是水银槽，槽内盛有水银，A 的上端通过接线柱与电源相连，A 的下端
恰好与水银表面接触，开关 S 闭合后发生的现象是
返回
优素养
A．弹簧伸长，灯持续发光 B．弹簧缩短，灯熄灭 C．弹簧上下振动，灯忽亮忽灭 D．弹簧静止不动，灯持续发光
（C ）
返回
优素养

中考物理20.3电磁铁电磁继电器下册课时作业(人教版含答案)

九年级物理下册课时作业(人教版)第二十章电与磁第3节电磁铁电磁继电器1. 电磁铁被广泛应用于生产、生活，下列产品中没有用到电磁铁的是()A. 磁悬浮列车B. 台灯C. 电话机D. 电磁超重机2. 许多自动控制的电路中都安装有电磁铁。

有关电磁铁，下列说法中正确的是()A. 电磁铁的铁芯，可以用铜棒代替B. 电磁铁可永保磁性C. 电磁铁通电和断电时都有磁性D. 电磁铁是根据电流的磁效应制成的3. 在通电螺线管附近放置小磁针，静止时如图所示，下列说法正确的是()A. 螺线管的左端为N极B. 小磁针的右端为N极C. 将开关S由1换到2，螺线管的磁性增强D. 滑动变阻器的滑片向右移动，螺线管的磁性减弱4. 如图所示是研究电磁铁磁性的实验。

闭合开关后，下列说法正确的是()A. 电磁铁的下端是S极B. 判断电磁铁磁性的强弱，主要观察电磁铁匝数的多少C. 将铁钉换成铜棒会使磁性增强D. 滑片向右移动，电磁铁吸引大头针的数目会增多5. 如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下始终向右做匀速直线运动。

当铁块从电磁铁的左下方运动到正下方的过程中，同时滑片逐渐向上滑动，下列判断正确的是()A. 电磁铁的磁性逐渐增强B. 电磁铁的上端是N极C. 铁块对地面的压强逐渐变大D. 弹簧测力计的示数逐渐增大6. 如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小，下列说法正确的是()A. 开关S1闭合，滑片P移到某一位置，电磁铁右端为N极B. 开关S1闭合，滑片P向左移动，电磁铁磁性增强C. 开关S1和S2同时闭合，滑片P向左移动，GMR的电阻变大D. 开关S1和S2同时闭合，滑片P向左移动，指示灯变暗7. 如图是某同学设计的汽车启动电路。

旋转钥匙接通a、b间电路，电动机M启动。

下列说法不正确的是()A. F端为螺线管的N极B. R的滑片左移时螺线管磁性增强C. 电动机启动说明螺线管产生磁性D. 螺线管两端电压小于电动机两端电压8. 电磁铁由螺线管和铁芯组成。

学年人教版物理九年级全册电磁铁电磁继电器同步练习

学年人教版物理九年级全册电磁铁电磁继电器同步练习一、单项选择题1.如图是拍摄机动车辆闯红灯的任务原理图，光控开关接纳到红灯收回的光会自动闭合，压力开关遭到机动车的压力会闭合，摄像系统在电路接通时可自在拍摄违章车辆，以下有关说法正确的选项是〔〕A. 机动车只需驶过埋有压力开关的路口，摄像系统就会自动拍照B. 只要光控开关和压力开关都闭合时，摄像系统才会自动拍照C. 假定将光控开关和压力开关并联，也能起到相反的作用D. 以上说法都不正确2.如图是电磁继电器的结构和任务电路表示图。

要使电磁铁对衔铁的吸引力变大，以下做法可行的是〔〕A.去掉电磁铁线圈中的铁芯B.增加电磁铁线圈的匝数C.适当增大电源A的电压D.适当增大电源B的电压3.在如下图的自动控制电路中，当开封锁合时，任务电路的状况是〔〕A. 灯亮，电动机不转，电铃响B. 灯亮，电动机转动，电铃响C. 灯不亮，电动机转动，电铃响D. 灯不亮，电动机不转动，电铃响4.以下说法错误的选项是〔〕A. 电磁铁是应用电流的磁效应来任务的B. 奥斯特实验说明通电导线周围存在磁场C. 电动机机是依据电磁感应现象制成的D. 磁带是应用磁性资料记载信息的5.电磁铁在生活和消费中有着普遍的运用，图中没有运用到电磁铁的设备有〔〕A. 空气开关B. 磁悬浮列车C. 听筒D. 电热水壶6.如下图，在探求电磁铁的磁性强弱与什么要素有关实验中，以下说法中正确的选项是〔〕A.把滑动片向左滑动时，磁性削弱B.把滑动片向左滑动时，磁性增强C.假定添加线圈匝数，磁性将削弱D.假定改动电流的方向，磁性将增强7.如下图是一种水位自动报警器的原理图，当水位抵达金属块A时〔普通的水能导电〕，电路中〔〕A. 红灯和绿灯都亮B. 红灯和绿灯都不亮C. 绿灯亮，红灯不亮D. 红灯亮，绿灯不亮8.关于电磁继电器的衔铁的选用，以下说法中正确的选项是〔〕A. 应选用软铁资料B. 应选用钢棒C. 以上两种资料都可以运用D. 以上两种资料都不行9.以下说法中正确的选项是〔〕A.电灯和电铃都运用了电磁铁B.发电机任务时将机械能转化为电能C.磁场和磁感线是客观存在的D.电动机是应用电磁感应现象制成的二、多项选择题10.以下说法中，正确的选项是〔〕A. 电磁继电器是一种电路开关B. 地磁场的N极在地球的北极左近C. 奥斯特实验说明通电导体周围存在着磁场D. 将能自在转动的小磁针放在磁场中的P点，小磁针运动时N极所指的方向就是P点磁场的方向三、实验题11.在探求〝影响电磁铁磁性强弱的要素〞实验中，小明制成简易电磁铁甲、乙，并设计了如下图的电路．〔1〕当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________ 〔选填〝添加〞或〝增加〞〕，说明电流越________ ，电磁铁磁性越强；〔2〕依据图示可知，________〔选填〝甲〞或〝乙〞〕的磁性强，说明电流一定时，________电磁铁磁性越强；〔3〕电磁铁吸引的大头针下端分散的缘由是________12.在探求〝影响电磁铁磁性强弱的要素〞实验中，小明制成简易电磁铁甲、乙，并设计了如下图的电路．〔1〕当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________ 〔填〝添加〞或〝增加〞〕，说明电流越________ ，电磁铁磁性越强．〔2〕依据图示的情境可知，________ 〔填〝甲〞或〝乙〞〕的磁性强，说明电流一定时，________ 电磁铁磁性越强．〔3〕依据右手螺旋定那么，可判别出乙铁钉的上端是电磁铁的________ 极．13.在探求〝影响电磁铁磁性强弱的要素〞的实验中，某同窗制成简易电磁铁甲、乙，并设计了如下图的电路。

人教版物理九年级全册电磁铁电磁继电器课时练习

20.3 电磁铁电磁继电器同步卷3一．选择题（共10小题）1．如图是一种水位自动报警器的原理图。

关于它的工作原理下列说法正确的是（）A．水位达到金属块A时，绿灯亮B．水位达到金属块A时，两灯同时亮C．电磁铁中的电流越大，灯泡越亮D．要增大电磁铁的磁性，可以增加电源1的电压2．下列用电器设备中，应用了电磁铁的是（）A．白炽灯B．直流电铃C．电热毯D．电热水壶3．如图所示电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为S极B．小磁针静止时，S极水平指向左C．当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强D．增大电源电压可使电磁铁的磁性增强4．图是电子警察抓拍系统原理图，若行人违规闯红灯，就会接通摄像系统电源，“电子警察”就会自动抓拍人脸。

下列说法正确的是（）A．只要光控开关接收到红光，摄像系统就会自动拍摄B．若将光控开关和压力开关并联，也能起到相同的作用C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．行人只要经过埋有压力开关的路口，摄像系统就会自动拍摄5．小阳同学在研究性学习活动中，通过查阅资料，查到了一种由半导体材料做成的热敏电阻阻值随温度变化的曲线，如图甲所示。

他设计了如图乙所示的温度自动控制装置，其中R为热敏电阻，已知电磁继电器的线圈电阻R0为50Ω，左侧控制电路的电源电压为6V。

当继电器线圈中的电流大于或等于20mA时，继电器的衔铁被吸下，右侧工作电路就断开。

下列说法中正确的是（）A．当控制电路工作时，电磁铁的上端是N极B．当温度为10℃时，通过控制电路中的电流为12mAC．该装置可将温度控制在50℃以下D．用超导体制作电热丝可大大提高它的发热功率6．下列说法中不正确的是（）A．电磁继电器、电铃都应用了电磁铁B．磁感线从N极出来，回到S极C．磁场和磁感线都是真实存在的D．磁极间的相互作用是通过磁场发生的7．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（）A．把水银温度计换成煤油温度计同样可以工作B．自动报警器中的电磁铁运用了电磁感应现象C．自动报警器的触点类似一种开关D．温度达到90℃，绿灯亮8．如图是一种水位自动报警的原理图。
