4. WAND 指令的功能是将两个源操作数的数据进行（3 、进制按位相“与” 并将结果存入目标操作数。
1、）十2 ）、八3）、 4 ）、十六 学习-----好资料三菱PLC 试题 一.判断题1. 与左母线连接的常闭触点使用LDI 指令。
（对）2. ANI 指令完成逻辑“与或”运算。
（对 ）3.0RI 指令完成逻辑“或”运算。
（错） 或非4. PLC 有STOP 到RUN 的瞬间接通一个扫描周期的特殊辅助继电器是 M8000。
（错）M80025. 在任何情况下RST 指令优先执行。
（对）6. LDP 指令只在操作元件由 OFF 到ON 状态时产生一个扫描周期的接通脉冲。
（对）7•当并联电路块与前面的电路连接时使用 ORB 指令。
（错）ANB8•块与指令ANB 带操作数。
（错）不带9•可以连续使用 ORB 指令，使用次数不得超过 10次。
（错）8次 10.. MPS 与MPP 指令必须配套使用。
（对）11. 在 MC 指令内 使用MC 指令叫嵌套，有嵌套 '结构时嵌套级N 的编号顺序增大 N0 — N1 — N2…N7。
（对） 12. 使用STL 指令编写梯形图允许双线圈输出。
（错）不允许 13..优化设计应遵循“上重下轻，左重右轻”的原则。
（对）14. 输入继电器编号X 采用十进制。
（错） 八进制15. 输出继电器Y 在梯形图中可出现触点和线圈，触点可使用无数次。
（对）16.SET 和RST 指令同时出现时，RST 优先执行。
（对）17海个定时器都有常开触点和常闭触点，这些触点可使用无限次。
（对） 18.普通计数器无断电保护功能，掉电计数器具有断电保护功能， （对）19.32位增减计数器其计数方式由特殊辅助继电器 M8200 — M8234的状态决定，当特殊辅助继电器状态为OFF 时，32位增减计数器为减计数器。
（错）加20. 一个顺序功能图中至少应该有一个初始步。
（对）21 •在顺序功能图当某步是活动步时，该步所对应的非保持性动作被停止。
三菱PLC专题实习题目
13级PLC 专题实习题目实习题目一：全自动洗衣机控制程序一、实习目的：通过对该程序的调试，进一步深化所学知识，掌握一般性复杂程序的编程、调试。
熟练掌握PLC 程序的编制方法。
二、实习内容全自动洗衣机工作过程包括：启动．进水．洗涤．排水．脱水等工作。
分单洗．节约洗和标准洗三种方式。
要求设计出标准洗方式的工作程序，有兴趣的同学也可设计出全部程序。
下面给出标准洗方式的流程。
启动注： 1.正.反转过度间隔时间为一秒。
2.每次甩干之前，抱闸电磁阀先接通，使洗涤桶和波轮一起正转方向转动。
三、I/O 点分配输入I ：X0：启动按钮 X1：停止按钮X10：低水位开关 X11：高水位开关 X12:洗衣机门输出O ：Y0：电机正转 Y1：电机反转 Y2：进水电磁阀Y3：排水电磁阀 Y4：抱闸电磁阀 Y5：蜂鸣器四、实习要求：1、设计说明书一份（含封面、目录、题目要求、题目分析、PLC 选型与I/O 分配、软件程序的设计、软件程序的工作原理、设计体会、参考文献）；2、完成软件程序的设计，并可就软件要求中的2.、3两项与老师一对一演示、修改。
正转洗(3秒) 反转洗(3秒) 排水 2分钟 甩干 2分钟停 停 水位到 进水 洗涤150次 进水水位到进水漂洗 30次 排水 2分钟 甩干 3分钟 停 停 蜂鸣器1分钟 停 停实习题目二：自动饮料售货机控制程序一、实习目的：通过对该程序的调试，进一步深化所学知识，掌握一般性复杂程序的编程、调试。
熟练掌握PLC程序的编制方法。
二、实习内容本题目主要从控制原理上解决自动饮料售货机控制的基本要求,要求设计并调试满足如下要求的梯形图程序.1）此售货机可投入5角、1元硬币和5元、10元纸币。
2）所售饮料标价：可乐——2.50元、橙汁——3.00元、苹果汁——3.00元、奶茶——5.50元、牛奶——7.50元、咖啡——10.00元3）当投入的硬币和纸币总价值超过所购饮料的标价时，所有可以购买饮料的指示灯均亮，作可购买提示。
PLC技术应用三菱课程综合考试考核试卷01

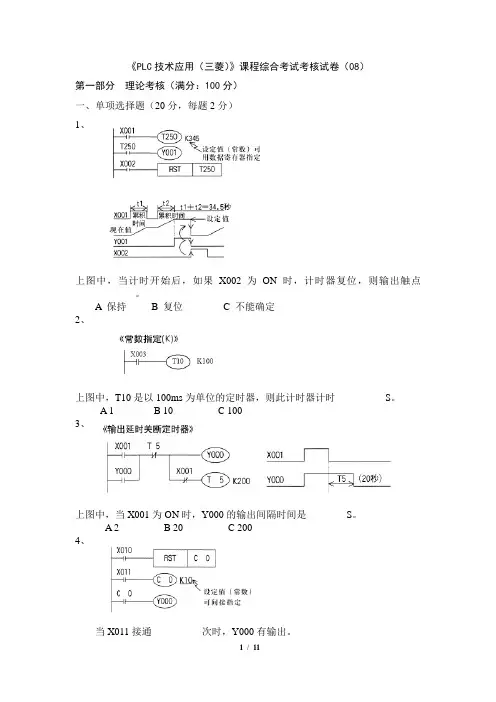

《PLC技术应用（三菱）》课程综合考试考核试卷（08）第一部分理论考核（满分：100分）一、单项选择题（20分，每题2分）1、上图中，当计时开始后，如果X002为ON时，计时器复位，则输出触点____________。
A 保持B 复位C 不能确定2、上图中，T10是以100ms为单位的定时器，则此计时器计时__________S。
A 1B 10C 1003、上图中，当X001为ON时，Y000的输出间隔时间是________S。
A 2B 20C 2004、当X011接通__________次时，Y000有输出。
A 1B 10C 1005、上图中，当X010为ON时，计数器C0的值为零，则输出触点___________。
A 保持B 复位C 不能确定6、下图中的空格处2应填____________。
A LDB LDIC SP（回车键）7、下图中的空格5处应填___________。
A OUTB LDC LDI8、下图中空格6处应填___________。
A ANDB LDC OR9、下图中空格2处应填_________。
A LDB ORC ORP10、下图空格6处应填_________。
A ANDPB ANDFC LD二、判断题（20分，每题2分）1．输出继电器Y可以由外部输入信号驱动。
（）2．C10，T0，D5，K1X2，K2M10等都是位元件。
（）3．M8011是产生100ms连续脉冲的特殊继电器。
（）X04．指令 [MC N0 M10] 中控制触头X10一般是用按钮的常开触头。
（）5．在编程中，多重输出指令MPS、MRD、MPP必须同时出现，缺一不可，否则程序出错。
（）6. PLF指令的功能是：当检测到输入脉冲信号的上升沿时，PLF的操作元件的线圈得电一个扫描周期，产生一个脉冲宽度为一个扫描周期的脉冲信号输出。
（）7. K100是定时器T的常数设定值，如果定时器是T2，则T2的延时时间为100s。
三菱PLC题库及答案
三菱PLC题库及答案1、PLC是基于电控制系统发展起来的。
2、一般情况下，PLC的I/O点数应该冗余10%。
3、在PLC设计规范中，RS232通讯的距离为15米。
4、PLC的RS485专用通讯模块的通讯距离为500米。
5、工业中控制电压一般为24V。
6、工业中控制电压一般为直流。
7、电磁兼容性的英文缩写为EMCC。
8、在PLC自控系统中，对于温度控制，可使用FX2N-4AD-TCD、FX0N-3A扩展模块。
9、三菱FX系列PLC普通输入点，输入响应时间大约为10ms。
10、FX1S系列PLC最多可以有30个点。
11、FX1N系列PLC最多可以扩展到128个点。
12、FX2N系列PLC最多可以扩展到256个点。
13、M8013的脉冲输出周期为1秒。
14、M8013的脉冲的占空比为50%。
15、更换PLC外部接点后，需要使用软件中的替换菜单进行操作。
16、当PLC电池电压降低至下限时，应及时更换电池。
17、十六进制的1F转换为十进制是31.18、工业级模拟量中，uA级更容易受干扰。
19、一般情况下，FX系列PLC的AC输入电源电压范围为XXX。
37.在STL步进的顺控图中，S0-S9的功能是初始化。
38.在FX系列PLC中，16位加法指令的应用是ADDC。
39.在FX系列PLC中，16位减法指令的应用是SUBD。
40.在FX系列PLC中，32位加法指令的应用是DADDB。
41.在FX系列PLC中，32位减法指令的应用是DSUBD。
42.在M0-M15中，如果M0和XXX的数值都为1，其余为0，则K4M0的数值是9.43.在M0-M15中，如果M0和M2的数值都为1，其余为0，则K4M0的数值是5.44.在M0-M15中，如果M0和M1的数值都为1，其余为0，则K4M0的数值是3.45.在M0-M15中，如果M0的数值为1，其余为0，则K4M0的数值是1.46.M8013是归类于特殊辅助继电器。
47.M8002的功能是初始化功能。
三菱(PLC)实训
实训1 编程器的基本操作一．实训目的1．复习前第三章FX-20P-E简易编程的使用方法内容。
2．操作FX-20P型编程器，输入、编辑与运行调试方法。
3．熟悉简单基本指令、元件使用。
二．实训设备1．三菱FX2n系列可编程控制器。
1台2．FX-20P编程器。
1台3．模拟开关板。
1块三．实训内容及步骤1．熟悉FX-20P编程器的基本结构及操作。
（见第三章）2．输入图9-1的梯形图，观察运行结果，填写表格。
(a) 梯形图(b) 梯形图输入状态输出状态（Y006）X000和X001均为ON，X002和X003任意X002和X003均为ON，X000和X001任意X000和X001不同时为ON且X002和X003不同时为ON(c) 梯形图输入状态输出状态（Y006）X000和X001均为OFF，X002和X003任意X002和X003均为OFF，X000和X001任意X000和X001不同时为OFF且X002和X003不同时为ON图9-13．在输入图9-1(b)梯形图的指令基础上修改成为图9-1(c)梯形图指令(在编程器中改)。
4．输入如下指令，变换输入状态，描述运行结果。
图9-2 梯形图四．思考题1．在输入程序后，进入运行时发现问题。
需改程序时，指令输不进为什么？2．插入、删除某一条指令应如何操作？3．在做内容3时把图9-1(b)梯形图的指令修改为图9-1(c)梯形图指令时，如何改最简便？五．实训报告每一个实训的实训报告格式及内容按表中要求。
实验报告1．实训名称。
2．实训目的。
3．仪器设备。
4．实训要求、内容。
5．实训结果与分析。
6．实训中出现的问题及思考题的讨论。
实训2 基本指令一．实训目的1．进一步掌握FX-20P编程器使用方法。
2．掌握置位、复位及脉冲指令的使用。
3．掌握多重输出及主控指令的使用。
二．实训设备1．三菱FX2N系列可编程控制器。
1台2．FX-20P编程器。
1台3．模拟开关板。
1块三．实训内容1．熟悉和掌握SET（置位）、RST（复位）、PLS（上升沿脉冲）和PLF（下降沿脉冲）的使用方法。
PLC技术应用三菱课程综合考试考核试卷01
《PLC技术应用（三菱）》课程综合考试考核试卷（10）第一部分理论考核（满分：100分）一、单项选择题（20分，每题2分）1、良好的接地保护是保证PLC安全可靠运行的重要措施，接地线必须用（）mm2以上的电线。
Ａ．1 Ｂ．2 Ｃ．3 D．42、PLC的输出，驱动直流感性负载，为保护触点在线圈两端（）。
A.并联RCB.串联RCC.并联续流二极管D.串联续流二极管3、（）的优劣会对程序长短和运行时间产生影响。
Ａ．系统程序Ｂ．存储元件Ｃ．用户程序Ｄ．优化功能4、每个公司的编程器、编程软件是（）的。
A.专用B.相互通用C.部分通用D.部分专用5、FX2N系列PLC的梯形图中触点可以画在（）上。
Ａ．水平线Ｂ.垂直分支Ｃ.母线Ｄ．以上均可6、FX2N系列PLC中一段完整的梯形图程序用（）结束。
A.NOPB.MPPC.ENDD.LD7、并联一个常闭触点时采用（）指令。
Ａ．AND Ｂ．ORI Ｃ．OR D．ANI8、梯形图只是（）的一种编程语言。
A. PLCB. CPUC.单片机D. 单板机9、当MC触点断开后，积算定时器、计数器及使用SET和RST指令驱动的元件将（）。
Ａ．复位或断开Ｂ．保持MC断开前的状态Ｃ．定时器和计数器的当前复位，SET和RST指令驱动的元件保持先前状态Ｄ．定时器和计数器的保持当前状态，SET和RST指令驱动的元件断开10、FX系列PLC内部继电器M编号是（）进制的。
A.二B.八C.十D.十六二、判断题（20分，每题2分）1、输入输出点数的多少，是衡量PLC质量优劣的重要指标。
（）2、PLC的系统程序永久保存在PLC中，用户不能改变。
（）3、编程序控制器的输入端可与机械上的触点开关、接近开关、传感器等直接连接。
（）4、可编程控制器的梯形图与继电器控制原理图的元器件符号是相同的。
（）5、PLC工作中时，对于可靠性要求很高或干扰较强的环境，可以使用带屏蔽层的隔离变压器减少电源干扰，还可以在电源输入端串接LC滤波电路。
《PLC技术应用(三菱)》课程综合考试考核试卷
《PLC技术应用（三菱）》课程综合考试考核试卷第一部分理论考核（满分：100分）一、填空题（每空2分，共20分）1、指令说明：步进顺控指令也称步进梯形指令，简称为指令，FX系列还有一条使上述指令复位的指令。
利用这两条指令，可以很方便地编制顺序控制梯形图程序。
（选填RET、RST、STL、END）2、循环顺序输出控制的特点是多个被控制对象按时间顺序依次工作一定的时间，时间到了，前一个的工作，后一个的工作，最后一个工作完成后又从第一个控制对象开始，依次循环。
（选填开始或结束）3、置位、复位指令具有记忆功能。
当使用指令时，其线圈具有自保持功能，当使用指令时，自保持功能消失（用英文单词或缩写填空）。
4、特殊辅助继电器中：在运行开始瞬间产生一个初始脉冲。
5、F X系列中定时器可分为通用定时器、积算定时器两种，其中定时器的特点是不具备断电保持功能。
6、我校使用的PLC输入端不接外置电源，输出端则按要求连接外置电源。
7、状态继电器用字母表示。
（请用英文字母填写）二、单项选择题（每小题2分，共10分）1、指令说明：是线圈驱动指令。
A. ANDB. ORC. OUT2、PLC的I/C点数为64点以下的是 PLC。
A. 大型B. 中型C. 小型 D . 微型3、特殊辅助继电器中：产生100ms时钟脉冲。
A. M8013B. M8012C. M80024、以下指令排列正确的是：是步进接点指令，是步进返回指令，是置位指令。
A. STL、SET 、RETB. RET、SET、STLC. STL、RET、SET5、以下对于右图的说法是正确的。
A. 有两个输入信号B. 有两个负载C. 这个程序无法工作三、判断题（每小题2分，共12分）1、程序结束时必须使用RET指令。
（）2、STL 是步进接点指令，它有常开和常闭触点。
（）3、顺序控制图（状态转移图）的特点是由某一状态转移到下一状态后，前一状态自动复位。
（）4、状态继电器与辅助继电器一样有无数的常开和常闭触点。
三菱PLC 考题一
PLC实习考题（第一套）一：设计一个八路抢答器，SB0~SB7为8只抢答器按钮，Y0~Y7分别代表8只输出灯。
当任何时候按任何一个抢答按钮，抢答成功后，对应输出灯作0.5秒/0.5秒闪亮，此时再按其余7只按钮均无效，如果要清除可按SB9，方可进行新一轮抢答。
（注：不考虑PC扫描周期时间差对抢答的影响）。
二：1.有两组灯分别为A组Y0~Y3，B组Y4~Y7。
当按SB1后，A组灯逐步点亮（后亮前保持），速率为1.5秒/步，直至全部点亮。
同时（即按SB1后）B组灯依次点亮（后亮前灭）速率为1秒/步，当B组灯运行2次循环后（即Y7第二次点亮延时1秒后），A组与B组的所有灯作1秒亮/0.5秒灭闪亮，任何时候按SB2所有灯全灭。
三：设计一步进运转控制器，分别以四个输出灯代表A、B、C、D四相绕组；要求启动SB1信号后输出绕组按每秒一步的速率得点，顺序为A→AB→B→BC →C→CD→D→DA→A循环，循环三次后自动停止；且任何时候按停止SB2信号就会停止。
四：设计二层电梯控制程序，要求如下：上电原位梯房停于一楼，一楼位置开关SQ1接通，一楼输出指示灯以0.5秒间隔闪亮；当二层有人按信号钮SB2时，梯房上升，一楼输出指示灯灭，上升指示灯亮，至位置开关SQ2时梯房停止，上升指示灯熄灭；且二楼输出指示以0.5秒间隔闪亮；当一层有人按信号钮SB1时梯房下降，上升指示灯、二楼输出指示熄灭，下降指示灯亮，降至SQ1停止，下降指示灯熄灭；一楼输出指示灯以0.5秒间隔闪亮。
五：设计一机械手抓放料机构，过程如下：上电机械手停于原位，按启动信号SB1后机械手按下降→夹紧→上升→右移→下降→放松→上升→左移→原位，自动运行；且任何时候按停止SB2信号就会停止复位。
注意：1.下降限位A处和B处都为SQ3。
2.夹紧和放松后要求延时5S自动抬起。
抬起限位在A处和B 处都为SQ2。
3.左右限位自定义，夹紧放松限位自定义。
六、设计一小车自动控制电路程序，要求如下：上电小车停于A点，A点指示灯有输出，3秒后接通前进电机小车前进，A点指示灯灭；当前进至B点开关SQ2时小车停车，B点指示灯亮，延时10秒后接通后退电机自动返回，当后退至A 点开关SQ1时，小车停止，A点指示灯亮。
PLC系统-三菱PLC试题(精选试题)
PLC系统-三菱PLC试题1、ANI指令完成逻辑“与或”运算。
（）2、在MC指令内使用MC指令叫嵌套，有嵌套`结构时嵌套级N的编号顺序增大N0一N1一N2⋯N7。
（）3、普通计数器无断电保护功能，掉电计数器具有断电保护功能，（）4、32位增减计数器其计数方式由特殊辅助继电器M8200一M8234的状态决定，当特殊辅助继电器状态为OFF时，32位增减计数器为减计数器。
（）5、RET指令称为“步进返回”指令，其功能是返回到原来左母线位置。
（）6、FX系列PLC的数据寄存器全是16位，最高位是正负符号位，1表示正数0表示负数。
（）7、多个跳转指令不可以使用同一个标号。
（）8、使用ADD指令时，若相加结果为0则零标志位M800=（）。
A.2C.1D.59、16位数乘法运算，源操作数S1、S2是16位，目标操作数D占用（）。
A.10B.16C.32D.110、INC指令的计算结果（）零标志位M8020。
A.影响B.不影响C.是D.不是11、WAND指令的功能是将两个源操作数的数据进行（）进制按位相“与”，并将结果存入目标操作数。
A.十B.八C.二D.十六12、WXOR指令的功能是将两个源操作数的数据进行二进制按位相（）运算。
A.与非B.与或C.与D.异或13、用二进制形式反映十进制关系的代码叫（）码。
A.二进制B.十进制C.十六制D.BCD14、并联电路块与前面的电路串联时应该使用（）指令。
A.ORBB.ANDC.ORBD.ANB15、主控指令可以嵌套，但最都不能超过（）级。
A.8B.7C.5D.216、计数器除了计数端外，还需要一个（）端。
A.置位B.输入C.输出D.复位17、运行监控的特殊辅助继电器是（）。
A.M8002B.M80013C.M8000D.M801118、功能指令中的ＣＪ是（）指令。
A.主控B.跳转C.中断D.与19、ＭＯ是（）辅助继电器。
A.通用B.断电保持C.特殊D.计数20、常开触点与左母线连接时使用（）指令。
PLC实训试题库
plc模拟试题和答案一、单项选择（30分）1、PLC是在什么控制系统基础上发展起来的A、电控制系统B、单片机C、工业电脑D、机器人正确答案：A2、一般而言,PLC的I/O点数要冗余多少?A、10%B、5%C、15%D、20%正确答案：A3、PLC设计规范中,RS232通讯的距离是多少?A、1300MB、200MC、30MD、15M正确答案：D4、PLC的RS485专用通讯模块的通讯距离呢?A、1300MB、200MC、500MD、15M正确答案：C5、工业中控制电压一般是多少伏A、24VB、36VC、110VD、220V正确答案：A6、工业中控制电压一般是直流还是交流A、交流B，直流C、混合式D、交变电压正确答案：B7、请写出电磁兼容性英文缩写、A、MACB、EMCC、CMED、AMC8、在PLC自控系统中,对于温度控制,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX0N－3A正确答案：C9、三菱FX系列PLC普通输入点,输入响应时间大约是多少ms? A100 ms ，B、10ms C、15 ms D、30 ms正确答案B10、FX1S系列最多可以有多少个点的PLC?A、30B、128C256D、1000正确答案：A11、FX1N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：B12、FX2N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：C13、M8013的脉冲输出周期是多少?A、5秒，B、13秒C、10秒D、1秒正确答案：D14、M8013的脉冲的占空比是多少?A、50%B、100%C、40%D、60%15、PLC外部接点坏了以后,换到另外一个好的点上后,然后要用软件中的哪个菜单进行操作A、寻找B、替换C、指令寻找正确答案：B16、PLC电池电压降低至下限,应怎么处理:A、没关系B、及时更换电池C、拆下电池不管正确答案：B17、十六进制的1F,转变为十进制是多少?A、3118、工业级模拟量,哪一种更容易受干扰、A、uA级B、mA级C、A级D、10A级正确答案：A19、一般而言,FX系列PLC的AC输入电源电压范围是多少?A、DC24VB、86-264VACB、220－380VAC D、24VAC－220VAC正确答案：B20、三菱FX型PLC一个晶体管输出点输出电压是多少A、DC12VB、AC110VC、AC220VD、DC24V正确答案：D21、三菱FX型PLC一个晶体管输出点输出电流是多少A、1AB、200 mAC、300 mAD、2A22、三菱FX型PLC输出点中，继电器一个点最大的通过电流是多少A、1AB、200 mAC、300 mAD、2A正确答案：D23、PLC的RS485专用通讯板的通讯距离呢?A、1300MB、200MC、500MD、50M正确答案：D24、在PLC自控系统中,对于压力输入,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX2N－232BD正确答案：A25、一般公认的PLC发明时间为A、1945B、1968C、1969D、1970正确答案：C26、十六进制的F,转变为十进制是多少?A、31B、32C、15D、29正确答案：C27、三菱PLC中,16位的内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、100000正确答案：B28、FX主机,读取特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID29、FX主机,写入特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：B30、FX系列PLC中LDP,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：B31、FX系列PLC,主控指令应采用A、CJB、MCC、GO TOD、SUB正确答案：B32、FX系列PLC中PLF,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：A33、FX系列PLC中SET,表示什么指令A、下降沿B、上升沿C、输入有效D、置位正确答案：D34、FX系列PLC中RST,表示什么指令A、下降沿B、上升沿C、复位D、输出有效正确答案：C35、FX系列PLC中OUT,表示什么指令A、下降沿B、输出C、输入有效D、输出有效正确答案：B36、STL步进是顺控图中,S10—S19的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：B37、STL步进是顺控图中, S0—S9的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：A38、FX系列PLC中,16位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：B39、FX系列PLC中,16位减法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：C40、FX系列PLC中,32位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：A41、FX系列PLC中,32位减法指令应用A、DADDB、ADDC、DSUBD、MUL正确答案：C42、M0—M15中,M0,M3数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、12正确答案：B43、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、5正确答案：D44、M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少？A、1B、2C、3D、5正确答案：C45、M0—M15中,M0数值都为1,其它都为0,那么,K4M0数值等于多少？A、4B、3C、2D、1正确答案：D46、M8013是归类于A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器正确答案：C47、M8002有什么功能A、置位功能B、复位功能C、常数D、初始化功能正确答案：D48、FX系列PLC中,读取内部时钟,用什么指令A、TDB、TMC、TRDD、TRDW正确答案：C49、FX系列PLC中,比较两个数值的大小,用什么指令A、TDB、TMC、TRDD、CMP正确答案：D50、FX系列PLC中,16位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：B51、FX系列PLC中,32位的数值传送指令A、DMOVB、MOVC、MEAND、RS 正确答案：A52、FX系列PLC中,32位乘法指令应用A、DADDB、ADDC、DSUBD、DMUL 正确答案：D53、FX系列PLC中,16位乘法指令应用A、DADDB、ADDC、MULD、DMUL 正确答案：C54、FX系列PLC中,16位除法指令应用A、DADDB、DDIVC、DIVD、DMUL 正确答案：C55、FX系列PLC中,32位除法指令应用A、DADDB、DDIVC、DIVD、DMUL 正确答案：B56、FX系列PLC中,位右移指令应用A、DADDB、DDIVC、SFTRD、SFTL 正确答案：C57、FX系列PLC中,位左移指令应用A、DADDB、DDIVC、SFTRD、SFTL 正确答案：D58、FX系列PLC中,求平均值指令A、DADDB、DDIVC、SFTRD、MEAN正确答案：D59、FX系列PLC中,遇到单按钮起动开关,可以选用哪个指令？A、ADDB、SFTRC、ALTD、MEAN正确答案：C60、FX系列PLC中,当PLC要去外部仪表进行通讯时,可以采用哪种指令？A、ALTB、PIDC、RSD、TO正确答案：C61、热继电器在电路中做电动机的什么保护？A、短路B、过载C、过流D、过压正确答案：B62、PLC的输出方式为晶体管型时，它适用于哪种负载？A、感性B、交流C、直流D、交直流正确答案：C63、二进制数1011101等于十进制数的（）A、92B、93C、94D、95正确答案：B64、步进电机的控制脉冲的电压一般是多少？A、DC24VB、DC12VC、DC5VD、AC220V正确答案：C65、步进电机的加减速是通过改变哪个参数实现的？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：B66、步进电机旋转角度与哪个参数有关？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：A67、FX2N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：A68、FX1N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B69、FX1S系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B70、PLC程序中,手动程序和自动程序需要A、自锁B、互锁C、保持D、联动正确答案：B71、步进电机方向控制靠什么信号？A、开关量信号B、模拟量信号C、继电器换向D、接触器换向正确答案：A72、步进电机的细分数代表什么含义？A、转一圈的频率B、转一圈的脉冲C、速度D、电机电流正确答案：B73、在一定的步进电机细分下,旋转角度和哪个参数有关？A、频率B、脉冲数C、脉冲电压D、脉冲占空比正确答案：B74、如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生A、电机仍然精确运行B、丢失脉冲,不能精确运行C、电机方向会变化D、电机方向不变正确答案：B75、步进电机在超过其额定转速时,扭矩会A、增大B、减小C、不变D、都有可能正确答案：B76、步进电机如果用的是DC5V的脉冲输入信号,目前PLC有DC24V的脉冲输出,应怎么办？A、并联一个电阻,2K欧,2WB、并联一个电阻,1K欧,1WC、串联一个电阻,2K欧,1WD、串联一个电阻,2K欧,2KW正确答案：C77、触摸屏通过哪种方式与PLC交流信息？A、通讯B、I/O信号控制C、继电连接D、电气连接正确答案：A78、触摸屏实现数值输入时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C79、触摸屏实现按钮输入时,要对应PLC内部的A、输入点XB、内部辅助继电器MC、数据存贮器DD、定时器正确答案：B79、触摸屏实现数值显示时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C80、触摸屏实现换画面时,必须指定A、当前画面编号B、目标画面编号C、无所谓D、视情况而定正确答案：B81、触摸屏不能替代统操作面板的哪个功能A、手动输入的常开按钮B、数值指拔开关C、急停开关D、LED信号灯正确答案：C82、触摸屏是用于实现替代哪些设备的功能A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：D83、触摸屏密码画面设计,主要运用了触摸屏的哪个功能A、数值输入B、数值显示C、使用者等级D、按钮开关正确答案：C84、触摸屏的尺寸是5、7寸,指的是A、长度B、宽度C、对角线D、厚度正确答案：C二、多项选择（30分）1、PLC型号选择的两个重要原则:A、经济性原则,B安全性原则,C隨意性原则，D地区性原则正确答案：A，B2、PLC输入点类型的有哪些A、NPN类型，B、PNP类型C、APN类型D、NAN类型正确答案：A，B3、现代工业自动化的三大支柱、A、PLCB、机器人C、CAD/CAMD、继电控制系统正确答案：A，B，C4、PLC输出点类型的有主要有哪些A、继电器B，可控硅C，晶体管D、IC驱动电路正确答案：A，B，C5、三菱FX系列PLC支持哪种编程方式、A梯形图,B继电接线图,C步进流程图(SFC)D、指令表正确答案：A，C，D6、温度输入传感器有哪两种类型?A、热电阻,B、热敏传感器C热电偶D、热电丝正确答案：A，B7、三菱FX系列PLC内部定时器,定时的时间单位有哪3种?A、0、1S,B、0、01s,C、0、0001D、0、001正确答案：A，B，D8、三菱FX系列PLC内部计数器,有哪两种位数的?A16位,B、8位C、32位D、64位正确答案：A，C9、步进电机控制程序设计三要素A速度B、方向C、时间D、加速度正确答案：A，B，D10、PLC温控模块在选取时要考虑什么、A温度范围,B精度，C广度、D使用时间正确答案：A，B11、请写出工厂自动化控制的种典型实现方式A、单片机，B、继电控制系统，C、PLCD、工控机正确答案：A，B，C，D12、通常的工业现场的模拟量信号有哪些A，温度B，压力C，湿度D，亮度正确答案：A，B，C，D13、通常的PLC特殊扩展功能模块有哪些类型A、I/O量扩展输出B、模拟量模块C、高速计数模块D、扩展单元模块正确答案：B，C14、PLC用户数据结构主要有A、位数据B，字数据C、浮点数D、位与字的混合格式正确答案：A，B，D15、SFC步进顺控图中,按流程类型分,主要有A、简单流程B、选择性分支C、并行性分支D、混合式分支正确答案：A，B，C、D16、PLC与PLC之间可以通过哪些方式进行通讯A、RS232通讯模块B、RS485通讯模块C、现场总线D、不能通讯正确答案：A，B，C、17、目前PLC编程主要采用哪种工具进行编程A、电脑B、磁带C、手持编程器D、纸条正确答案：A，C、18、PLC机的主要特点是（）A、可靠性高B、编程方便C、运算速度快D、环境要求低E、与其它装置连接方便正确答案：A、B、C、D、E19、基本逻辑门电路有（），利用此几种基本逻辑门电路的不同组合，可以构成各种复杂的逻辑门电路、A、“与”门B、“与非”门C、“或”门D、“或非”门E、“非门”正确答案：A、B、C、D、E20、步进电机程序控制,主要控制参数是A、方向B、角度C、速度D、加速度正确答案：A、B、C、D21、触摸屏的主要尺寸有A、4、7寸B、5、7寸C、10、4寸D、12、1寸正确答案：A、B、C、D22、触摸屏与PLC通讯速度一般有哪些？A、9600bpsB、19200bpsC、38400bpsD、9000bps正确答案：A、B、C23、PLC除了用逻辑控制功能外,现代的PLC还增加了A、运算功能B、数据传送功能C、数据处理功能D、通讯功能正确答案：A、B、C,D24、串行通信根据要求,可分为A、单工B、半双工C、3/4双工D、全双工正确答案：A、B、D25、异步串行通讯接口有A、RS232B、RS485C、RS422D、RS486正确答案：A、B、CS7系列基础知识PLC选择题1（附件答案）1．世界上第一台可编程序控制器PDP-4是 A 在1969年研制出来的。
三菱PLC练习题
三菱PLC练习题三菱PLC练习题定时器计进器项⽬练习定时器项⽬题：第⼀题：按启动按钮，指⽰灯就亮。
按停⽌按钮时要过5S后指⽰灯就灭。
如果先按停⽌按钮时不到5S，再按启动按钮，指⽰灯继续亮。
要在按停⽌按钮过5S指⽰灯再灭。
如此循环。
启动按钮：X20 指⽰灯:Y20 停⽌按钮X21第⼆题: ⽤定时器实现楼梯灯的亮与灭。
按启动按钮时楼梯灯就亮，30S后楼梯灯⾃动灭。
如果在30S内，再按启动按钮，就重新计时，到30S后指⽰灯⾃动灭。
启动按钮：X20 楼梯灯Y20第三题: 有3个灯,分别⽤(红,黄,绿)来代表:红灯亮1S后⾃动灭。
黄灯亮1S后⾃动灭。
绿灯亮1S后⾃动灭。
过1S后，（红，黄，绿）3个灯同时亮1S。
再同时灭1S。
再重新开始。
第四题：⽤2个定时器实现1个灯闪烁控制。
1）当按启动按钮时，指⽰灯在2S后亮。
3S后指⽰灯⾃动灭。
再2S指⽰灯亮，3S指⽰灯⾃动灭。
如此循环。
启动按钮X20 指⽰灯:Y202 ) 按启动按钮，指⽰灯亮1S。
灭2S，闪烁10次指⽰灯灭。
启动按钮：X20 指⽰灯Y20第五题: ⽤特殊寄存器实现1个灯闪烁。
也就是：按启动按钮，指⽰灯就亮。
若按1#按钮时，指⽰灯以1S的频率闪烁。
若按2#按钮时，指⽰灯以1分钟的频率闪烁。
三种闪烁状态可随意切换。
只有按停⽌按钮指⽰灯才会灭。
第六题：⽤定时器实现1个灯多种频率闪烁的控制。
当按1#按钮，指⽰灯就以1S，2次的频率闪烁。
第七题；当按2#按钮，指⽰灯就以1S，5次的频率闪烁。
每次只许1个按钮闭合，当2个按钮都闭合时，指⽰灯就灭。
第⼋题：⽤定时器实现指⽰灯间隔闪烁的控制。
也就是；按启动按钮时，指⽰灯先以1S闪烁2次。
然后指⽰灯⾃动灭1S。
如此循环。
第九题：⽤定时器控制2个灯顺序闪烁与顺序灭。
也就是：按启动按钮，1#灯闪烁并保持，5S后2#灯闪烁并保持。
按停⽌按钮2#灯灭，3S后1#灯灭。
第⼗题：三彩灯⽤：（红，黄，绿）来代表。
按启动按钮时，红灯亮，之后每隔5S点亮。
三菱PLC习题
三菱PLC习题填空部分1、PLC基本单元主要由CPU 、电源、存储器等组成。
2、为适应不同负载需要，各类PLC的输出都有三种方式，即继电器输出、晶体管输出、晶闸管输出。
3、PLC的工作状态有停止(STOP)状态和、运行(RUN)状态。
4、PLC的工作方式是采用周期循环扫描。
5、PLC最基本、最广泛的应用领域是开关量的逻辑控制。
用它来取代传统的继电–接触器控制系统进行逻辑、顺序控制。
10、PLC的供电电源可直接采用普通单相交流电，也可用直流24V供电。
11、PLC对用户程序（梯形图）按先左后右、从上至下的步序。
12、PLC的软件和硬件定时器相比较，定时范围长的是PLC，精度高的是PLC。
13、PLS和PLF指令都是实现在程序循环扫描过程中某些只需执行一次的指令。
不同之处是上升沿触发还是下降沿触发。
14、SET可以对Y、M、S 操作。
RST可以对Y、M、S、T、C、D 操作。
15、在FX系列PLC中主要元件表示如下：X表示输入继电器、Y 表示输出继电器、T表示定时器、C表示计数器、M表示辅助继电器，S表示状态元件、D、V、Z表示数据寄存器。
17、在FX系列的PLC中，辅助继电器又分为三类通用辅助继电器、断电保持辅助继电器、特殊辅助继电器。
18、在MC指令内嵌套使用时嵌套级最大可为8 级。
19、FX系列PLC支持编程方式梯形图（LAD）、顺序功能图(SFC)、指令表（STL）。
20、PLS、PLE指令只能用于Y、M 元件。
22、现在PLC广泛应用于工业控制的各个领域，PLC技术、机器人技术、CAD／CAM 技术共同构成了工业自动化的三大支柱。
24、PLC 以晶体管作为输出时，其负载的电源为直流。
25、对直流供电的感性负载，额定电压24V，电流0.5A ，为了减小对PLC 输出继电器触点的影响，用稳压管代替续流二极管，一般稳压值为24V。
30、使用元件自保持ON状态，用SET 指令；使元件自保持OFF 状态，用RST 指令。
三菱PLC实训试题
用 PLC来控制反响炉的动作反响炉工艺共分为三个过程第一个过为进料过程：当液面低于下液面传感器（SL2=1），温度低于低温传感器（ ST2=1），压力低于低压传感器（ SP2=1）。
按启动按钮 SB1 后，排气阀（ YV1）和进料阀（ YV2）翻开，液面上涨至上液面传感器（ SL1=1），封闭排气阀和进料阀，延时 3 秒翻开氮气阀（ YV3），反响炉内压力上涨至高压传感器（SP1=1），封闭氮气阀。
开始第二个过程。
第二个过程为加热过程：加热接触器KM吸合，温度上涨至高温传感器（ST1=1），保温 4 秒，而后断开加热接触器降温，待温度降至低温传感器（ST2=1）时，开始第三个过程。
第三个过程为泄放过程：翻开排气阀，气压降落至低压传感器（SP2=1），翻开泄放阀，液位降落至下液面传感器（ SL2=1）封闭排气阀和泄放阀。
以上三个过程为一个循环。
按下启动按钮，开始反响炉工艺，向来循环下去，直到按了SB2停止按钮，工艺达成目前一个循环后停止。
在第一、第二过程中，如按下急停按钮SB3，则立刻封闭进料阀、氮气阀、加热接触器，待温度降至低温传感器（ ST2=1）时，翻开排气阀将压力降至最低（SP2=1）再翻开泄放阀将炉内液体放完后停止。
输入端口编号输入设施查核箱对应端口方案 1方案 2高压传感器 SP1X0X0电脑和 PLC自动连结低压传感器 SP2X1X1电脑和 PLC自动连结高温传感器 ST1X2X2电脑和 PLC自动连结低温传感器 ST2X3X3电脑和 PLC自动连结上液面传感器 SL1X4X4电脑和 PLC自动连结下液面传感器 SL2X5X5电脑和 PLC自动连结启动按钮 SB1X6X10SB1停止按钮 SB2X7X6SB2急停按钮 SB3X10X7SB3输出端口编号输出设施查核箱对应端口方案 1方案 2加热接触器 KM Y0Y4排气阀 YV1Y1Y3进料阀 YV2Y2Y2氮气阀 YV3Y3Y1泄放阀 YV4Y4Y0随意采用方案 1 或方案 2用 PLC来控制拣球的动作吸盘原始地点在左上方，左限开关LS1，上限开 LS3 压合，按电脑仿真程序中“选球”按钮，选择大球或小球，按 SB1 按钮，降落电磁阀 KM。
