Q41F天然气球阀原理作用
球阀的功能
球阀的功能球阀是一种常用的流体控制阀门，具有以下几个主要的功能：1. 流体截断功能：球阀是一种截断阀，通过旋转球体来实现流体的开启和关闭。
当球体与阀座完全贴合时，球阀处于关闭状态，能够有效地截断流体的通路，防止流体继续流动。
而当球体与阀座完全分开时，球阀处于开启状态，流体可以自由地通过球阀流动。
这种截断功能使球阀在需要严密截断流体的场合中得到广泛应用，如石油、化工、天然气等领域。
2. 流体调节功能：球阀在开启状态下，通过旋转球体的角度可以调节流体的流量。
当球体与阀座的间隙较小时，流体流经球阀时受到较大的阻力，流量减小；而当球体与阀座的间隙较大时，流体流经球阀时受到较小的阻力，流量增大。
通过调节球体的角度，可以实现对流体流量的精确控制，满足不同工况下的需求。
3. 流体分流功能：球阀可以根据需要将流体分流到不同的通道中。
球阀的球体上通常设有多个出口，通过旋转球体，可以将流体引导到不同的出口中。
这种分流功能使得球阀在需要将流体引导到多个目标位置的场合中得到应用，如多管道系统、流体处理系统等。
4. 流体调换功能：球阀通过旋转球体可以实现对流体的调换。
当球体旋转至一侧时，流体可以沿着一条通道流动；而当球体旋转至另一侧时，流体可以沿着另一条通道流动。
这种调换功能使得球阀在需要改变流体流动方向的场合中得到应用，如管道输送系统、流体加工系统等。
5. 流体密封功能：球阀球体与阀座之间通常采用金属到金属的密封方式，具有较好的密封性能。
当球体与阀座完全贴合时，可以实现良好的密封效果，防止流体泄漏。
这种密封功能使得球阀在需要严密密封流体的场合中得到应用，如高压、高温、腐蚀性介质等。
球阀作为一种常用的流体控制阀门，具有流体截断、流体调节、流体分流、流体调换和流体密封等多种功能。
这些功能使得球阀在各个领域中得到广泛应用，为流体控制提供了便利和保障。
球阀的工作原理及特点和用途
球阀的工作原理及特点和用途球阀是一种流体控制装置，通常用于切断或调节管道中的流体。
它的工作原理是通过旋转球体来打开或关闭管道。
球体的孔径与流体流通孔径平行，当球体旋转时，流体可以通过球体的孔径流过，形成流通状态；而当球体旋转到与管道口平行位置时，孔径与管道口不对应，流体被切断，实现关闭状态。
球阀的特点和用途如下：1.结构简单：球阀采用球体和阀杆组成，结构简单紧凑，易于制造和安装。
同时，由于球体可以在全开和全闭状态之间进行旋转，不需要使用复杂的阀门结构，因此球阀的损坏和故障率相对较低。
2.快速开关：由于球阀的流体开启和关闭是通过旋转操作实现的，相对于其他类型的阀门，球阀的开关速度较快。
3.耐腐蚀性强：球阀通常采用不锈钢、铸钢等材料制造，这些材料具有良好的耐腐蚀性能，可以适应多种腐蚀性介质的工作环境。
4.流阻小：球阀的孔径和管道口直径基本一致，流体通过球阀时的流阻较小，有较低的能耗。
5.承压能力强：球阀的结构设计使其具有良好的耐压性能，能够承受较高的工作压力。
6.适用范围广：球阀适用于液体和气体的控制，可用于多种工业领域，如石油、化工、城市给排水、石化、冶金、制药等。
7.可调性强：球阀可以通过旋转杆来实现对流体的调节，可以灵活地控制流量和压力。
8.使用寿命长：球阀的结构简单、耐腐蚀、耐磨损等特点使其具有较长的使用寿命，降低了维护和更换的频率和成本。
9.使用安全：球阀的结构设计使其具有较好的密封性能，可以有效防止流体泄漏，确保使用安全。
球阀的用途非常广泛，以下是一些常见的应用领域：1.石油和天然气工业：球阀可用于油气管道的开关和控制，如原油输送、天然气输送、油气储罐等。
2.化工工业：球阀可用于化工过程中的流体控制，如酸碱液体、腐蚀性介质、高温高压介质的控制。
3.给排水工业：球阀可用于城市给排水系统中的流体控制，如污水处理、水泵管道控制等。
4.冶金工业：球阀可用于冶金工业中的流体控制，如炼钢、炼铁、有色金属冶炼等。

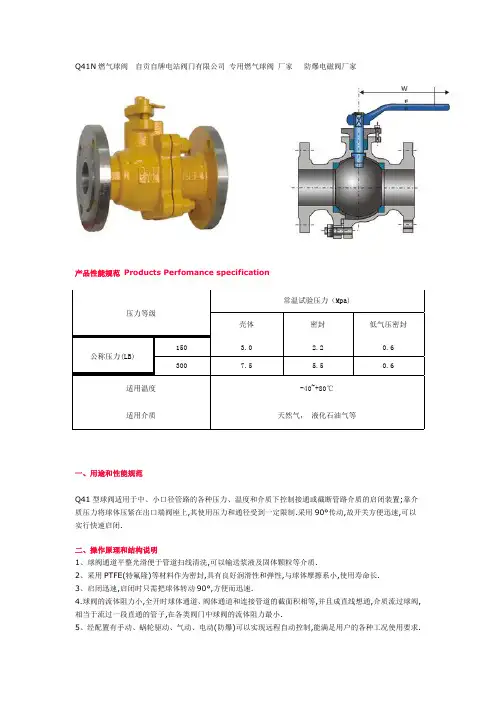

天然气专用球阀性能
Q41N燃气球阀自贡自牌电站阀门有限公司专用燃气球阀厂家防爆电磁阀厂家产品性能规范Products Perfomance specification常温试验压力（Mpa)压力等级壳体密封低气压密封150 3.0 2.2 0.6 公称压力(LB)300 7.5 5.5 0.6 适用温度-40~+80℃适用介质天然气，液化石油气等一、用途和性能规范Q41型球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭.二、操作原理和结构说明1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.3、启闭迅速,启闭时只需把球体转动90°,方便而迅速.4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小.5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求.注:≥DN200以上阀门选用Q347型固定球阀.四、Q41F主要外形尺寸和连接尺寸:DN L D D1 D2 D6 b f z-d H25 150 115 85 65 58 16 2 4-*14 15032 165 135 100 75 66 18 2 4-*18 16040 180 145 110 85 76 18 3 4-*18 17550 200 160 125 100 88 20 3 4-*18 18565 220 180 145 120 110 22 3 8-*18 20080 250 195 160 135 121 22 3 8-*18 220100 320 135 190 160 150 24 3 8-*23 248 125 400 270 220 188 176 28 3 8-*25 380 150 400 300 250 218 204 30 3 8-*25 420 200 600 375 310 278 260 34 3 12-*25 530五、Q347F主要外形尺寸和连接尺寸:DN L D D1 D2 D6 b f z-d H 250 568 425 370 332 36 3 12-*30 608 300 648 485 430 390 40 3 16-*30 774 350 762 550 490 448 44 3 16-*34 820 400 883 610 550 505 48 3 16-*34 900 450 914 660 600 555 50 3 20-*34 1050 500 991 730 660 610 52 3 20-*41 1200六、主要零件材料:零件名称材料阀体阀盖碳素钢 WCB 球体不锈钢 304SS密封圈PTFE(特氟隆)-聚四氟乙烯阀杆铬不锈钢Ｃr13阀杆填料聚四氟乙烯中法兰螺母/螺栓35#。

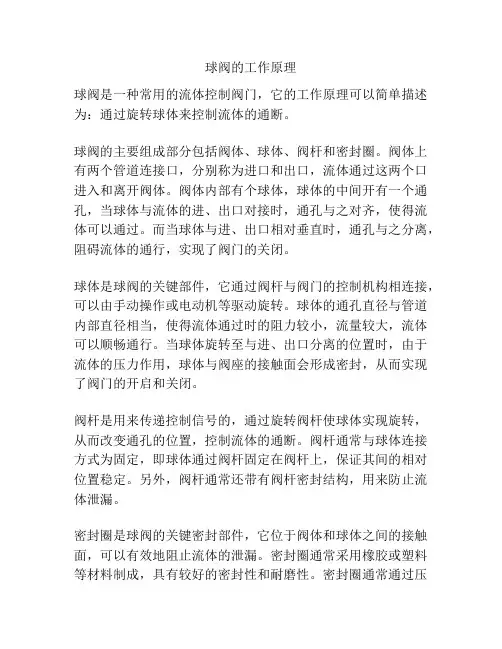

球阀的工作原理
球阀的工作原理
球阀是一种常用的流体控制阀门，它的工作原理可以简单描述为：通过旋转球体来控制流体的通断。
球阀的主要组成部分包括阀体、球体、阀杆和密封圈。
阀体上有两个管道连接口，分别称为进口和出口，流体通过这两个口进入和离开阀体。
阀体内部有个球体，球体的中间开有一个通孔，当球体与流体的进、出口对接时，通孔与之对齐，使得流体可以通过。
而当球体与进、出口相对垂直时，通孔与之分离，阻碍流体的通行，实现了阀门的关闭。
球体是球阀的关键部件，它通过阀杆与阀门的控制机构相连接，可以由手动操作或电动机等驱动旋转。
球体的通孔直径与管道内部直径相当，使得流体通过时的阻力较小，流量较大，流体可以顺畅通行。
当球体旋转至与进、出口分离的位置时，由于流体的压力作用，球体与阀座的接触面会形成密封，从而实现了阀门的开启和关闭。
阀杆是用来传递控制信号的，通过旋转阀杆使球体实现旋转，从而改变通孔的位置，控制流体的通断。
阀杆通常与球体连接方式为固定，即球体通过阀杆固定在阀杆上，保证其间的相对位置稳定。
另外，阀杆通常还带有阀杆密封结构，用来防止流体泄漏。
密封圈是球阀的关键密封部件，它位于阀体和球体之间的接触面，可以有效地阻止流体的泄漏。
密封圈通常采用橡胶或塑料等材料制成，具有较好的密封性和耐磨性。
密封圈通常通过压
力将其压紧，从而形成密封。
综上所述，球阀的工作原理是通过旋转球体来控制流体的通断，通过球体与阀座的接触面形成密封，实现阀门的开启和关闭。
不锈钢球阀型号
不锈钢球阀型号引言：不锈钢球阀是一种常用的阀门类型，广泛应用于工业领域。
由于其具有耐腐蚀、耐高温、耐高压、密封性好等优点，被广泛用于气体、液体和固体的控制和调节。
本文将为您介绍几种常见的不锈钢球阀型号，包括其特点、应用领域以及选型指南。
一、全通式不锈钢球阀1.型号：Q41F特点：全通式不锈钢球阀具有球体通道直径与管道直径一致，无阻碍流通，流阻小，流量大。
其结构简单，操作方便，流体能获得最小的阻力。
它的密封性好，不漏、不卡，适用于管道内流体的切断和调节。
应用领域：Q41F型全通式不锈钢球阀主要适用于石油、天然气、化学工业、航天航空等行业，用于对不同介质进行流量控制。
选型指南：在选择不锈钢球阀型号时，应根据介质的性质、工作压力和温度、阀门的开启和关闭方式、阀门的材质和连接方式等因素进行综合考虑。
二、浮动球式不锈钢球阀2.型号：Q41F-16P特点：浮动球式不锈钢球阀的球体可根据介质压力的变化在流体中自由浮动，从而保证了密封性能。
该型号的不锈钢球阀具有阀门细密度高、耐腐蚀性好、启闭力矩小等特点。
应用领域：Q41F-16P型浮动球式不锈钢球阀广泛应用于石油化工、冶金、电力、制药等行业，在高温、高压等恶劣环境下具有良好的使用性能。
选型指南：在选择浮动球式不锈钢球阀时，应考虑介质的特性、流量要求、压力等级、使用环境等因素。
三、固定球式不锈钢球阀3.型号：Q41F-16R特点：固定球式不锈钢球阀的球体固定在阀体中，通过轴承和密封垫圈实现密封。
该型号的不锈钢球阀结构简单，操作方便，具有良好的密封性能和切断能力。
应用领域：Q41F-16R型固定球式不锈钢球阀广泛适用于石油、化工、冶金、电力、食品等行业，在高温、高压下稳定可靠。
选型指南：在选择固定球式不锈钢球阀时，应考虑介质的特性、流量要求、压力等级、使用环境等因素。
四、V型不锈钢球阀4.型号：Q347F特点：V型不锈钢球阀的球体为V形切口，能够实现流体的精确控制。
球阀的作用及工作原理
球阀的作用及工作原理球阀的作用及工作原理球阀是气动控制和管路输送的重要部件，它的作用是控制气流的开启和关闭，主要用于调节流量大小、改变流向和分流等，也可以用于止回,减压和安全保护等。
球阀在重要机构和管路中起着不可替代的作用。
一、球阀的种类1.根据结构和密封结构可将球阀分为单体球阀、弹簧回转球阀、带锁定装置的回转球阀、航空液压球阀、联节球阀、单向球阀、复式球阀等。
2.根据驱动形式可将球阀分为气动球阀、电动球阀、液动球阀、温度动力球阀、压力动力球阀。
3.根据材料可将球阀分为不锈钢球阀、铸铁球阀、碳钢球阀、铜球阀、铝球阀、镁球阀、耐热铸铁球阀等。
二、球阀的工作原理球阀的开关由球体旋转来实现，球阀的壳体内设有一个座体，座体内设有螺纹连接的控制杆，座体的中心轴上安放有一个圆球体，圆球体的表面有径向凹槽，当控制杆转动时，圆球体也随之转动，使得进口和出口口通道的相应凹槽对准，从而使流量通过。
当控制杆的方向改变，凹槽的位置也相应改变，圆球体与凹槽不匹配，从而形成空间闭塞，从而达到控制口的关闭作用。
三、球阀的特点1.球阀开闭速度快，可以实时调整，便于控制流量；2.球阀密封性好，可以用来分配和调节流量；3.球阀容量大，可以承受大流量，压降小；4.球阀可以只用1/4转角即可实现全开全关，而且可以在不关闭的情况下调节流量。
四、球阀的注意事项1.关闭球阀前应先关闭进口的管路，以防止出口造成泥沙污染；2.球阀的安装必须确保密封性能，清洁检查应当在每次安装或者拆卸后进行；3.在打开球阀的过程中，应小心地控制，避免强烈拉拔螺母，以免造成损坏；4.维护时应注意定期检查保养，以确保球阀完好，并及时发现故障，及时修理。
以上就是关于球阀作用及工作原理的全部内容，球阀是一种灵活的控制元件，能够调节流量的大小和流向，是工业领域不可或缺的一部分，在安装和运行中应注意以上几点，以确保球阀的正常使用。
球阀q41f标准
球阀q41f标准
球阀Q41F标准是一种常用的工业阀门，广泛应用于各个行业领域。
该标准规定了球阀的型号、结构、材质、尺寸、工作压力、测试、标志和包装等方面的要求。
具体包括以下几个方面：
1. 型号：标准规定了球阀的型号为Q41F，用于区分其他类型的阀门。
2. 结构：球阀由阀体、球体、阀杆、密封圈、手柄等部件组成。
标准规定了这些部件的结构和连接方式。
3. 材质：球阀的材料应符合相关国家标准，可根据不同介质选择不同的材质，如碳钢、不锈钢、合金钢等。
4. 尺寸：标准规定了球阀的主要尺寸，包括口径、连接方式和法兰标准等。
5. 工作压力：球阀的工作压力应符合相关的国家标准，并应在球阀上标识清楚。
6. 测试：球阀应进行相关的压力测试和密封测试，以确保其性能符合标准要求。
7. 标志：球阀上应标明型号、规格、材质、压力等信息，以便于使用和维护。
8. 包装：球阀的包装应符合相关标准，以保证在运输和储存过程中不受损坏。
总之，球阀Q41F标准是一项重要的技术标准，其规定了球阀的各项要求，为球阀的设计、制造和使用提供了有力的依据。
球阀q41f标准
球阀q41f标准球阀是一种流体控制开关装置，现在广泛应用于各种领域的管道中。
Q41F标准是一种通用的球阀标准，符合该标准的球阀具有结构简单，流阻小，密封性好，使用寿命长等优点。
以下将围绕Q41F标准介绍球阀的构成、使用范围以及注意事项等方面内容。
一、球阀q41f标准的构成球阀q41f标准的主要构成部分包括：球体，阀座，阀杆，手柄，盖板等。
球体是球阀中最主要的构成部分，通常是球形的，可以旋转90度，用于控制流体的开关。
阀座紧贴在球体上，起到密封的作用，阀杆用于操纵球体，手柄用于控制阀门的开关。
二、球阀q41f标准的使用范围球阀q41f标准的使用范围非常广泛，它能被应用于各种不同的介质，如水、油、气体等液态介质，不同的工业领域，如石油、化工、冶金、医药等等。
球阀q41f标准具有流量调节精度高、使用寿命长等多种优点，因此非常适用于工业生产中的输送管道或者流体控制系统。
三、球阀q41f标准的注意事项在使用球阀q41f标准的时候，需要注意以下几点：1.在使用球阀之前需要对球阀的紧固度进行检查，避免出现漏水现象。
2.球阀q41f标准对介质的温度和压力范围都有要求，用户在购买和使用时需要严格按照标准要求选择和使用球阀，否则会影响球阀的使用寿命。
3.球阀的使用环境需要保持干燥，清洁，避免遇到腐蚀性较强的介质，对于球阀杆需要定期进行防锈处理。
4.更换球阀零件时，需要严格按照证书规定进行故障排除，以免影响使用寿命。
综上所述，球阀q41f标准具有流体控制性能优异、使用寿命长等多种优点，广泛应用于工业生产中的输送管道或者流体控制系统。
在使用球阀时需要注意以上事项，这样可以保证球阀的正常使用和长期稳定性能。
球阀的工作原理
球阀的工作原理
球阀是一种常见的阀门类型，它通过旋转球体来实现流体的控制。
球阀通常用
于管道系统中，可以用来切断、调节流体的流动。
它的工作原理相对简单，但却非常有效。
下面我们将详细介绍球阀的工作原理。
首先，球阀的结构由阀体、阀盖、阀杆、球体、密封圈等部分组成。
当球阀处
于关闭状态时，球体会被密封在阀座上，阻止流体通过管道。
当需要打开球阀时，阀杆会被旋转，使球体离开阀座，从而允许流体通过。
其次，球阀的工作原理基于球体的旋转。
当阀杆旋转时，球体也会随之旋转，
改变通道的开启程度，从而控制流体的流动。
这种设计使球阀具有快速开关的特点，可以迅速切断或开启流体的流动，非常适合需要频繁操作的场合。
此外，球阀的密封性能也非常重要。
球阀在关闭状态时，球体与阀座之间的密
封圈起着关键作用，能够确保阀门的密封性能，防止流体泄漏。
因此，球阀的密封圈通常采用耐磨、耐腐蚀的材料制成，以确保长期使用的可靠性。
另外，球阀还可以根据需要进行改进，例如添加自动控制装置，使其成为自动
化控制阀。
这种球阀可以根据外部信号实现自动开关，实现流体的远程控制，广泛应用于工业自动化系统中。
总的来说，球阀的工作原理简单而有效，通过球体的旋转来控制流体的流动，
具有快速开关、可靠密封等特点。
它在工业管道系统中扮演着重要的角色，广泛应用于石油、化工、冶金、电力等领域。
希望通过本文的介绍，读者对球阀的工作原理有了更深入的了解。
球阀的作用
球阀的作用
球阀是一种常见的阀门，具有很广泛的应用领域。
它的作用主要有以下几个方面：
1. 控制介质流量：球阀通过旋转阀芯来实现介质的开启和关闭，可以精确地控制介质的流量。
阀芯的不同位置决定了介质通路的开关情况，从而达到调节介质流量的目的。
2. 切断流体：球阀在关闭状态时，阀芯密封面与阀座紧密贴合，可以有效地切断流体的通路，阻止介质的流动。
这种切断性能对于一些需要隔离的场合特别重要，可以避免介质的泄漏和污染。
3. 调节压力：球阀具有较好的调节性能，可以根据实际需求调节介质的压力。
通过旋转阀芯，可以改变介质流通的道路，从而改变系统的阻力和压力，实现压力的调节。
4. 防止倒流：球阀具有良好的倒流功能，阀芯面与阀座面的切割间隙小，流体流经球阀时会产生较大的阻力，从而防止介质的倒流。
5. 安全保护：球阀在应急情况下可以迅速关闭阀门，阻止介质的进一步泄漏。
一些球阀还配备了紧急切断装置，可以在电源失效时自动切断介质流通，防止事故进一步扩大。
6. 耐腐蚀性能好：球阀的主要材质通常是耐腐蚀材料，如不锈钢等，能够在腐蚀性介质中长时间工作，具有较好的耐腐蚀性
能。
7. 可靠性高：球阀结构简单，使用寿命长，运行可靠。
它的密封面之间不易磨损和疲劳，具有较长的使用寿命。
总的来说，球阀作为一种多功能阀门，在工业生产和生活中扮演着重要的角色。
它能够控制介质的流通，调节介质的压力，切断介质的通路，防止介质的泄漏和污染，保障系统的安全运行。
同时，球阀还具有耐腐蚀性好、可靠性高等特点，广泛应用于石油、化工、电力、制药、自来水等领域。
天然气阀门电磁阀工作原理
天然气阀门电磁阀工作原理
天然气阀门电磁阀的工作原理如下：
1.结构组成：天然气阀门电磁阀由电磁铁和阀体组成。
阀体内部有阀芯和阀座，阀芯和阀座之间形成一个密封空间。
2.工作原理：当电磁铁接通电源时，电磁力使得阀体内的阀芯受到吸引，阀芯与阀座分离，从而打开阀门。
天然气可以从阀门中流过。
3.控制方式：电磁阀可以通过控制电磁铁的通电或断电来控制阀门的开关。
通电时阀门打开，断电时阀门关闭。
4.安全保护：天然气阀门电磁阀通常配备有安全控制装置，如压力传感器或温度传感器。
当检测到超出设定范围的压力或温度时，安全控制装置会切断电磁铁的供电，使阀门关闭，以保护系统安全。
总结：天然气阀门电磁阀通过电磁铁的通电和断电来控制阀门的开关。
它可以有效地控制天然气的流量，并配备了安全控制装置，以确保系统安全运行。
球阀工作原理
球阀工作原理
球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V 形开口的球阀还具有良好的流量调节功能。
球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
完全平等的阀体内腔为介质提供了阻力很小、直通的流道。
球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。
球阀阀体可以是整体的，也可以是组合式的。
球阀用带圆形通孔的球体作启闭件,球体随阀杆转动,以实现启
闭动作的阀门。
球阀是由旋塞阀演变而来，又称球形旋塞阀。
球阀的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90度实现开启和关闭的目的。
天然气管道常用阀门—管道球阀
天然气管道常用阀门—管道球阀管道球阀的结构特点及工作原理1、阀体阀体可分为全焊接阀体设计和分体式阀体设计。
全焊接阀体设计有筒状结构和球状结构，筒状结构制造工艺较简单，便于装配定位，返修容易实施，坯件制造所需模具简单，费用相对较低，而且方便采用支撑板对球体进行固定。
但重量大，材料成本高。
同时由于多采用双焊缝，焊接过程热输入量大，残余应力复杂，轴向和径向变形大。
在阀门安装在管线上后，阀体承受极大地管道应力和管线载荷，同时由于安装误差、底层运动和热变应力等因素影响，产生的外力和扭矩是相当大的，厚度比较大的圆柱形阀体能够更可靠的承受管线载荷，不易产生变形。
球形阀体结构受力状况优于筒形阀体结构，抗弯曲、抗挤压能力强，阀体设计壁厚小，重量轻，结构整体性能好，但其制造工艺相对复杂，在阀内做球体支撑不易实施，一次性开模费用较高，但批量生产成本低于筒状结构阀门。
分体式结构又分为侧装式和顶装式两种。
一般由阀体和左右连接体组成，连接体与阀体由螺栓连接，连接法兰厚度与螺栓的连接强度应按与阀体内径相当的法兰进行类比设计，其连接强度必须防止管道盈利而产生连接松弛，使密封失效。
阀体与连接体面对面接触，中间无间隙。
密封必须满足失火安全要求，采用橡胶“O”型圈与缠绕式金属垫组合密封。
但是随着近年来全焊缝阀体技术的快速发展，已经逐渐取代了具有外漏危险的分体式结构。
2、阀座及密封阀座密封结构是全焊接球阀的关键技术，它直接影响球阀的密封性能和使用寿命，为确保其密封性能的可靠性和30年以上使用寿命的要求，通常在结构设计上采取以下措施：（1）双活塞效应的双密封阀座结构双活塞效应是指在这种结构里，阀座与球体密封中心与发作密封圈的中心在一个圆柱面上，阀座支撑圈和阀座密封圈均为可以移动的活塞，同时具有两个活塞。
所谓双密封座，是指就一个阀座而言，在两个方向均能实现密封的阀座结构。
即当上游介质压力高于中腔压力时，介质压力会推动阀座密封圈向球体移动，使上游侧推力与中腔侧推力形成的压力差，从而使阀座与球体抱得更紧，增加密封比压，满足密封要求，也就是当上游压力高时能够实现密封；当中腔压力高于上游压力时，中腔压力会把阀座密封圈推向上游侧，而改变阀座上下游侧的受力面积，使中腔介质推动阀座支撑圈的推力大于上游侧介质推动阀座支撑圈的推力，形成的压力差，这个压力差仍然使阀座与球体抱得更紧，实现密封。
q941f-16p电动不锈钢法兰球阀工作原理
q941f-16p电动不锈钢法兰球阀工作原理
Q941F-16P是一种电动不锈钢法兰球阀，其工作原理如下：
1. 开关控制：电动阀通过接收外部信号，通过电机驱动球体旋转来开关阀门。
当电机通电时，驱动装置将电能转换为机械能，使球体转动，从而改变阀门的开度。
2. 密封性：球阀的球体与阀座之间通过加螺杆，使阀座上的垫圈紧密接触球体表面，实现了阀门的密封。
阀门处于关闭状态时，通过球体与阀座的密封，能够有效防止介质的泄漏。
3. 流体控制：球阀的球体内部有一个通道，称为流路，当阀门处于开启状态时，流体可以通过流路顺畅地流动；当阀门处于关闭状态时，球体转动使流路与流体的进出口断开，从而达到截断或调节介质流动的目的。
4. 动力源：Q941F-16P电动不锈钢法兰球阀的动力源是电机，电机通过电流驱动球体旋转。
电动球阀通常配备有控制器，可以通过控制器调整电机的工作状态，实现对阀门的开关、调节等控制操作。
使用者可以根据需要设置控制器的参数，以达到所需的阀门开度或流量。
天然气阀门工作原理及结构特点比较
天然气阀门工作原理及结构特点比较
天然气阀门工作原理及结构特点比较
闸阀是通过闸板的上下移动，来启闭阀门，以实现管线上某一部位系统需要“全开、全关”控制，且满足介质通过只产生微小的压力降要求。
闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。
不适用于作为调节或节流使用。
闸阀一般为全通径设计，流通阻力小，可通过清扫球和管道探测器。
闸阀结构高度较高（一般为管径的3—5倍），适合管道埋深较深的情况。
球阀是靠旋转球体来使阀门启闭（开、闭只须旋转90°）。
球阀开关轻便，体积小，可以做成很大口径，密封可靠，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
其结构简单、维修方便，全通径设计，流通阻力小，可通过清扫球和管道探测器。
蝶阀是根据管子挡扳的原理设计的，其流动控制元件是一个有倾角的盘，圆盘固定在心轴上，并以旋转心轴来控制启闭，阀座固定于阀体壁上。
其阀体为薄饼型，适用于调节介质流量。
蝶阀结构体积小，重量轻，易操作，但流通阻力大且不能通过清扫球和管道探测器。
从以上结构特点及工作原理来分析，闸阀和球阀比较适合应用于天然气管道。
天然气阀门结构合理性
埋地燃气阀门应为全通径设计，降低流阻，便于通过管道清扫器或管道探测器,同时节约运行成本；尽可能降低结构高度以便节约安装成本；阀门顶部应装有全封闭的启闭指示器，便于操作者随时看清阀门所处状态，以避免误操作。
1。
Q41浮动球阀的简单介绍
Q41浮动球阀的简单介绍
Q41浮动球阀，球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考
Q41浮动球阀的详细信息
产品特点：
1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。
公称通径：DN15-250 1/2"～10"。
天然气管道球阀的工作原理和维护
天然气管道球阀的工作原理和维护管道球阀的基本组成及工作原理1．基本结构组成一般天然气管道用球阀主要是由阀体、阀座、球体、阀杆及传动装置组成。
球阀的主要功能是接通和切断管道中流体的通道，球阀是通过传动装置让球体旋转90°来实现开、关功能的。
常用的天然气管道球阀主要有浮动球结构和固定球结构两大类。
①浮动式球阀的球体是可以浮动的，在天然气压力的作用下，球体将被紧紧压到出口侧的密封圈上，这是将形成单密封，阀前阀座的密封不能保证。
这种结构的球阀特点是结构简单、单侧密封性能好，但其密封面承受的压力较大，故启闭力矩大。
②而固定式结构球阀的球体具有上、下转轴，下部转轴被固定在阀体下部的轴承上，上部与阀杆相连。
球体可沿与阀门通道垂直的轴线转动，不能像浮动结构球阀一样球体可以侧向移动。
因此，固定球球阀工作时，阀前流体的压力只传给轴承和阀杆，不会对阀座造成压力，所以固定球阀转矩小，阀座变形小，密封性能稳定，使用寿命长。
固定球阀的阀座是浮动的，浮动阀座借助阀座后弹簧的压力和天然气的压力压紧球体，从而实现密封。
2．球阀的阀座结构国内天然气管道最常用的球阀有CAMERON球阀、GROVE 球阀、上海詹姆斯·莱来斯球阀、自贡球阀等，最常用的阀座结构有以下几种形式。
(1)普通阀座普通阀座一般用在直径等于小于200mm浮动阀座的球阀上[1]。
普通阀座主要是在预紧力或流体的压力作用下，阀座与球体压紧，并使阀座材料产生塑性变形而达到密封，其密封效果取决于阀座在流体的作用下或预紧力的作用下，能够补偿球体不圆度和表面微观不平度的程度。
这种阀座结构简单，加工制造方便，应用较为普遍。
(2)弹性阀座弹性阀座形式相对较多，但天然气管线上常用的有螺旋弹簧组阀座和碟形弹簧阀座，这两种阀座都是靠弹簧的弹力和流体的压力将阀座推向球体，从而达到密封。
这两种阀座有很好的双向密封能力和良好的弹性补偿能力，但对于螺旋弹簧组阀座来说，每一支弹簧的刚度很难做到一致，以致阀座受力不均，影响阀门的密封性能。
球阀的工作原理和现实作用
球阀的工作原理和现实作用球阀工作的原是理旋靠阀转恋使来阀门通或畅闭塞。
球开阀关轻便体，小积，以可做成大很口，径封密靠可结，简构单，修维便方，封面与密球常在面闭合状态不易被介，质蚀冲，各在业得行广泛到应的用球阀和旋。
塞是同属阀个一型类阀的，只有门的它关闭是个件体球，体球阀体中绕心线作转旋达来到启开、闭的关一阀种门。
球阀在路中主要用管来做切、断分和配改变介质流动的向方。
球是阀近年被来泛广采的用种新一型门，阀它有以下优具点：1．流体力小阻，阻其力系与同长度的管数段等。
相2．结简构单、积体小、量重轻3．。
紧可密靠，前目球的阀封密面材料广使用泛塑料、封性好，在密空系统真也中已泛广用使。
．4操方作，开便闭速，从迅全到开关全只旋转90要，°于远便距的控离制。
．5维方修，便阀结构球简，密封圈一般单是活都动的拆卸，换都更较方便。
比6．在全或开全时闭球，体和阀的座封密与面介隔质，离质通介过，不会时引起门密阀面的封蚀。
侵．7适用范围广，通从径到几毫米，大到几米，小从高真空至压高都力可应。
用球已阀广泛应用于油、化工石发、电、造纸、子能、航原、空箭等火各门，以部及人们日常活生。
中球阀结按形式可构一、分动球浮球球阀的阀体球是动浮的在介质压，作用力，下球能产生体定的一位并紧压移出口在的密封端面上保证，出口密封端。
浮球球动的阀结简构单，封密好，但球体性受承作介工质的荷全载部给了出口密传封圈因此要考虑密封，材料圈否经能得住受体介球的质工载荷作这种。
构结广泛用于，中压球低。
阀、二定固球阀球阀球的球体是定的，受压后固不生产动。
固移定球球都带有阀浮阀座动，受质压介力，阀座后生移动产，使封圈密紧压球在体，以上证密保封通。
在常球与的体、上下轴装上轴承有，操作距小扭适，用高于和大压径的口门。
阀为了减少阀球的操作扭和矩加增封的可密靠程，度近年又来出了油封现阀球既在密封，面压注特制间的滑油，润以形一成层膜，即油增强了封密性，减少了操又扭作，矩适用高压大口径更球阀。
球阀的工作原理
球阀的工作原理
球阀是用来控制气体、液体和蒸汽流动的一种常见阀门。
它是一种广泛使用的控制阀，用来控制和调节流体的流量和压力。
球阀由两个半圆球体和一个阀门盖构成，其工作原理是将阀门盖固定在阀体上，当阀门打开时，半球体会被推动到另一个半球体上，大大改变了通路的形状，使流体能够顺利通过。
球阀的基本构造主要由球体和阀体两部分组成，它们之间以螺栓和螺母紧固。
球体呈半球形，由阀门上的螺丝锁紧，当关闭阀门时，球体被锁在一个位置，堵塞了阀体内的流体通路；当打开阀门时，球体可以转动，使流体通过特定的路径流入另一侧，或者被完全暴露出来，使流体完全流出阀体。
工作时，球体的位置决定了流体的通过方式：当球体沿着介质流方向下移时，阀门向内开启，流量随之增大；当球体沿着介质流方向上移时，阀门向外关闭，流量随之减小。
为了控制流量，球体可以调节处于阀体中心的摇杆，实现阀门的开启和关闭。
球阀的优点是它的结构紧凑，完全封闭，可防止泄漏，直接维修简单。
球阀的均衡刚性非常好，可以用于控制很小的流量，而且精度不会受到压力变化的影响。
它可用于控制各种流体，如液压油、水、蒸汽、空气等，且适用于各种工况。
球阀也有一些缺点，由于球体处于旋转状态，所以会有一定的摩擦损失，从而影响流体的流量；另外，由于球体的旋转，易产生磨损，加大阀门的维护难度，因此需要多重维护。
总之，球阀是一种常见的工业控制阀，具有结构紧凑、密封可靠等优点，可以有效控制各种流体的流量和压力，但也有一定的缺点，需要定期进行维护和保养，以确保设备的长期可靠性。
球阀的原理与应用
球阀的原理与应用1. 球阀的工作原理球阀是一种旋转式阀门，通过旋转球体来实现对流体的控制。
球体通常都是由金属制成，内部有一个球形孔道，称为阀球。
阀球可以旋转，当阀球与阀体孔道对齐时，流体可以通过阀门进行流动，当阀球旋转到不与阀体孔道对齐时，阀门关闭，流体无法通过。
球阀的开闭方式通常有手动操作和自动操作两种。
手动操作球阀通常需要使用手轮或手柄来控制阀球的旋转角度，从而实现开闭功能。
自动操作球阀则通过电动装置、气动装置或液动装置来控制阀球的旋转角度，实现开启和关闭。
球阀具有结构简单、密封性能好、流阻小等优点，因此在各个领域广泛应用。
2. 球阀的应用领域2.1 石油和天然气行业球阀在石油和天然气行业中扮演着重要的角色。
由于球阀具有耐高温、耐腐蚀等特点，能够在恶劣的工作环境下正常运行。
在石油和天然气输送管道中，球阀用于控制流体的开启和关闭，保证管道的正常运行。
2.2 化工行业在化工生产过程中，球阀被广泛应用于流体的控制和调节。
化工流程中通常会使用一些腐蚀性或有毒性的介质，球阀的耐腐蚀性能可以有效地防止介质泄漏，保护工作人员的安全。
2.3 电力行业球阀在电力行业中也有着重要的应用。
电力厂通常需要对流体介质进行控制和调节，因此球阀成为了不可或缺的设备之一。
同时，球阀的闭合性能也能够有效地防止介质泄漏，保证电力设施的安全性。
2.4 污水处理行业在污水处理行业中，球阀被用于控制和调节废水的流量。
球阀具有结构简单、可靠性高的特点，能够适应废水处理场所的恶劣环境。
3. 球阀的特点•结构简单、紧凑，体积小•开闭快速、灵活，操作方便•密封性能好，能够承受高压介质•流通阻力小，流体通过时压降较小•应用范围广泛，适应性强4. 球阀的分类根据球阀的结构和工作原理，可以将球阀分为以下几类：4.1 固定球阀固定球阀的阀球固定不动，通过其他部件（如阀杆）来实现流体的控制。
4.2 浮动球阀浮动球阀的阀球可以随流体的压力变化而浮动，通过阀座与阀杆相连，实现流体的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q41F天然气球阀原理作用：
Q41F天然气球阀的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。
Q41F天然气球阀在管路中主要用来做切断、分配和改变介质的流动方向。
Q41F天然气球阀采用特殊设计的双斜面弹性密封圈，有效的降低了球体与密封圈之间的摩擦力，减少了操作力矩。
Q41F天然气球阀当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。
当介质压力较大时，密封圈与球铁接触面积也相应增大。
故密封圈能承受较大的介质推力而不会损坏，确保可靠密封。
Q41F天然气球阀性能特点：
①耐火结构：根据用户的需要，球阀可设计成耐火结构，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构，有效阻止介质的扩散，防止火灾扩大；
②防静电结构：根据用户的需要，球阀可设计成防静电结构，即在球体与阀杆之间设置导电弹簧，使阀门在开启过程中产生的静电能通过所设置的静电通道传入管路导入地下，
达到清除静电的目的，避免静电打火点燃介质，确保系统安全。
Q41F天然气球阀技术参数：
型号公称压力
试验压力
适用温度适用介质强度（水）密封（水）
Q41F 1.6 2.4 1.8≤150℃蒸汽、水、油Q41F天然气球阀部件材质：
零件名称阀体球体阀杆手柄
材质属性铸钢、不锈钢不锈钢不锈钢铸铁、不锈钢Q41F天然气球阀外形尺寸：
通径尺寸
L D D1D2b-f z-Φd H 20150105755516-24-1484 25160115856516-24-1495 321651*********-24-18105 401801451108518-34-18120 5020316012510020-34-18125 6522218014512020-34-18150 8024119516013522-38-18180 10030521518015524-38-18190 12535624521018526-38-18220 15039428024021028-38-23238 20045733529526530-312-23250。
