光电耦合器介绍光耦是做什么用的呢？光耦全称是光耦合器，英文名字是：optical coupler，英文缩写为OC，亦称光电隔离器，简称光耦。
光耦隔离就是采用光耦合器进行隔离，光耦合器的结构相当于把发光二极管和光敏(三极)管封装在一起。
发光二极管把输入的电信号转换为光信号传给光敏管转换为电信号输出，由于没有直接的电气连接，这样既耦合传输了信号，又有隔离干扰的作用。
只要光耦合器质量好，电路参数设计合理，一般故障少见。
如果系统中出现异常，使输入、输出两侧的电位差超过光耦合器所能承受的电压，就会使之被击穿损坏。
光耦的参数都有哪些？是什么含义？1、CTR：电流传输比2、Isolation V oltage：隔离电压3、Collector-Emitter Voltage：集电极－发射极电压CTR：发光管的电流和光敏三极管的电流比的最小值隔离电压：发光管和光敏三极管的隔离电压的最小值集电极－发射极电压：集电极－发射极之间的耐压值的最小值光耦什么时候导通？什么时候截至？-------------------------------------关于TLP521-1的光耦的导通的试验报告要求：3.5v～24v 认为是高电平，0v～1.5v认为是低电平思路：1、0v～1.5v认为是低电平，利用串接一个二极管1N4001的压降0.7V+光耦的LED的压降，吃掉1.4V左右；2、24V是最高电压，不能在最高电压的时候，光耦通过的电流太大；所以选用2K的电阻；光耦工作在大概10mA的电流，可以保证稳定可靠工作n年以上；3、3.5V以上是高电平，为了尽快进入光敏三极管的饱和区，要把光耦的光敏三极管的上拉电阻加大；因此选用10K；同时要考虑到ctr最小为50％；电路：1、发光管端：实验室电源（0～24V）->2K->1N4001->TLP521-1(1)->TLP521-1(2)-gnd12、光敏三极管：实验室电源（DC5V）->10K->TLP521-1(4)->TLP521-1(3)-gnd23、万用表直流电压挡20V万用表+ -> TLP521-1(4)万用表- -> TLP521-1(3)试验结果输入电源万用表电压(V)1.3V 51.5V 4.81.7V 4.411.9V 3.582.1V 2.942.3V 1.82.5V 0.582.7V 0.22.9V 0.193.1V 0.173.3V 0.163.5V 0.165V 0.1324V 0.06-----------------------------------------光耦是用来隔离输入输出的，主要是隔离输入的信号。
光耦合器
通常情况下，单芯片集成多路光耦的器件速度都比较慢，而速度快的器件大多都是单路的，大量的隔离器件需要占用很大布板面积，也使得设计的成本大大增加。在设计中，受电路板尺寸、传输速度、设计成本等因素限制，无法选用速度上非常占优势的单路光耦器件。更多电子元件资料
光耦合器的主要参数
耦合比CR：是一个指定输出端的光功率Poc和全部输出端的光功率总和Pot的比值
附加损耗：是全部输入端光功率总和Pit和全部输出端光功率Pot的比值
插入损耗Lt：是一个指定输入端光功率Pic和另一个指定输出端管功率Poe的比值
方向性DIR（隔离度）：是一个指定输入端光功率Pic和由耦合器发射到其他端的光功率Pr的比值
星型光耦合器：是一种nXm的光耦合器，可把n根光纤输入的光功率组合在一起，均匀的分配给m根光纤
定向光耦合器：是一种2X2或3端或4端光耦合器，用于分别驱除光线中向不同方向传输的光信号，只用于作分路器，不能做合路器
波分复用/解复用器：波分复用器是和波长有关的光耦合器，用于把多个不同波长的发射机输出的光信号组合在一起，输入到一根光纤；解复用器用于把一根光纤输出的多个不同波长的光信号分配给不同的光接收机。
光耦合器
光耦合器(简称光耦)，是一种把发光元件和光敏元件封装在同一壳体内，中间通过电→光→电的转换来传输电信号的半导体光电子器件。光耦合器的作用是把一个输入光信号分配给多个输出，或把多个输入的光信号组合成一个输出。
半导体电子元器件基本知识

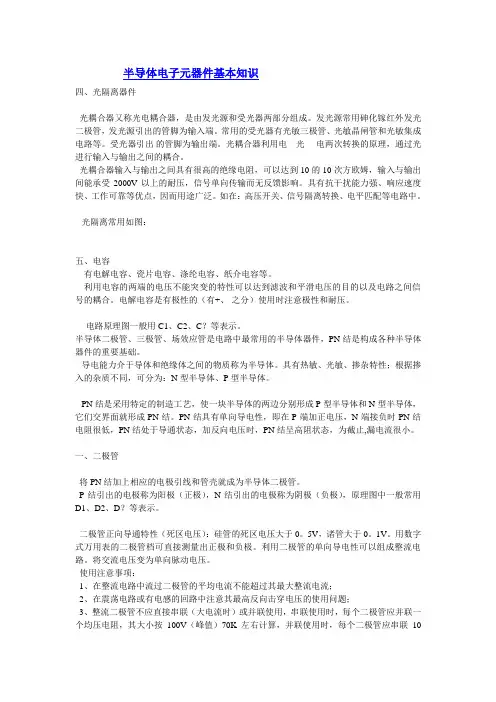

半导体电子元器件基本知识四、光隔离器件光耦合器又称光电耦合器，是由发光源和受光器两部分组成。
发光源常用砷化镓红外发光二极管，发光源引出的管脚为输入端。
常用的受光器有光敏三极管、光敏晶闸管和光敏集成电路等。
受光器引出的管脚为输出端。
光耦合器利用电---光----电两次转换的原理，通过光进行输入与输出之间的耦合。
光耦合器输入与输出之间具有很高的绝缘电阻，可以达到10的10次方欧姆，输入与输出间能承受2000V以上的耐压，信号单向传输而无反馈影响。
具有抗干扰能力强、响应速度快、工作可靠等优点，因而用途广泛。
如在：高压开关、信号隔离转换、电平匹配等电路中。
光隔离常用如图：五、电容有电解电容、瓷片电容、涤纶电容、纸介电容等。
利用电容的两端的电压不能突变的特性可以达到滤波和平滑电压的目的以及电路之间信号的耦合。
电解电容是有极性的（有+、-之分）使用时注意极性和耐压。
电路原理图一般用C1、C2、C？等表示。
半导体二极管、三极管、场效应管是电路中最常用的半导体器件，PN结是构成各种半导体器件的重要基础。
导电能力介于导体和绝缘体之间的物质称为半导体。
具有热敏、光敏、掺杂特性；根据掺入的杂质不同，可分为：N型半导体、P型半导体。
PN结是采用特定的制造工艺，使一块半导体的两边分别形成P型半导体和N型半导体，它们交界面就形成PN结。
PN结具有单向导电性，即在P端加正电压，N端接负时PN结电阻很低，PN结处于导通状态，加反向电压时，PN结呈高阻状态，为截止,漏电流很小。
一、二极管将PN结加上相应的电极引线和管壳就成为半导体二极管。
P结引出的电极称为阳极（正极），N结引出的电极称为阴极（负极），原理图中一般常用D1、D2、D？等表示。
二极管正向导通特性（死区电压）：硅管的死区电压大于0。
5V，诸管大于0。
1V。
用数字式万用表的二极管档可直接测量出正极和负极。
利用二极管的单向导电性可以组成整流电路。
将交流电压变为单向脉动电压。
光耦全解
什么是光耦？光耦全称是光耦合器，英文名字是：optical coupler，英文缩写为OC，亦称光电隔离器，简称光耦。
光耦的结构是什么样的？光耦隔离就是采用光耦合器进行隔离，光耦合器的结构相当于把发光二极管和光敏(三极)管封装在一起。
为什么要使用光耦？发光二极管把输入的电信号转换为光信号传给光敏管转换为电信号输出，由于没有直接的电气连接，这样既耦合传输了信号，又有隔离干扰的作用。
光耦爱坏吗？只要光耦合器质量好，电路参数设计合理，一般故障少见。
如果系统中出现异常，使输入、输出两侧的电位差超过光耦合器所能承受的电压，就会使之被击穿损坏。
光耦的参数都有哪些？是什么含义？1、CTR：电流传输比2、Isolation Voltage：隔离电压3、Collector-Emitter Voltage：集电极－发射极电压CTR：发光管的电流和光敏三极管的电流比的最小值隔离电压：发光管和光敏三极管的隔离电压的最小值集电极－发射极电压：集电极－发射极之间的耐压值的最小值光耦什么时候导通？什么时候截至？关于TLP521-1的光耦的导通的试验报告要求：3.5v～24v 认为是高电平，0v～1.5v认为是低电平思路：1、0v～1.5v认为是低电平，利用串接一个二极管1N4001的压降0.7V+光耦的LED的压降，吃掉1.4V左右；2、24V是最高电压，不能在最高电压的时候，光耦通过的电流太大；所以选用2K的电阻；光耦工作在大概10mA的电流，可以保证稳定可靠工作n年以上；3、3.5V以上是高电平，为了尽快进入光敏三极管的饱和区，要把光耦的光敏三极管的上拉电阻加大；因此选用10K；同时要考虑到ctr最小为50％；电路：1、发光管端：实验室电源（0～24V）->2K->1N4001->TLP521-1(1)->TLP521-1 (2)-gnd12、光敏三极管：实验室电源（DC5V）->10K->TLP521-1(4)->TLP521-1(3)-gnd2 3、万用表直流电压挡20V万用表+ -> TLP521-1(4)万用表- -> TLP521-1(3)试验结果输入电源万用表电压(V)1.3V 51.5V 4.81.7V 4.411.9V 3.582.1V 2.942.3V 1.82.5V 0.582.7V 0.22.9V 0.193.1V 0.173.3V 0.163.5V 0.165V 0.1324V 0.06思考题：光耦的CTR（电流传输比）是什么含义？思考题：1、光耦的CTR（电流传输比）是什么含义？2、CTR与上拉电阻和光耦的光敏三极管之间与饱和导通或者截至之间的关系；参考资料：TLP521-1的CTR为50％（最小值）；TLP521-1的长相TLP521-1的长相光藕的电流传输比电流传输比是光藕的重要参数，通常用直流电流传输比来表示。
光耦的作用及工作原理
光耦的作用及工作原理光耦合器〔optical coupler，英文缩写为OC〕亦称光电隔离器，简称光耦。
光耦合器以光为媒介传输电信号。
它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。
目前它已成为种类最多、用途最广的光电器件之一。
光耦合器一般由三局部组成：光的发射、光的接收及信号放大。
输入的电信号驱动发光二极管〔LED〕，使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。
这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。
由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。
又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。
所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。
在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。
光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。
光耦合器是70年代开展起来的新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。
在单片开关电源中，利用线性光耦合器可构成光耦反应电路，通过调节控制端电流来改变占空比，到达精密稳压目的。
学习笔记：光耦的主要作用就是隔离作用，如信号隔离或光电的隔离。
隔离能起到保护的作用，如一边是微处理器控制电路，另一边是高电压执行端，如市电启动的电机，电灯等等，就可以用光耦隔离开。
