轻型动力触探试验记录表
重型动力触探试验方式
动力触探试验圆锥动力触探适用于强风化、全风化的硬质岩石，各种软质岩石及各类土。
根据锤击能量可按表3-33分为轻型、重型和超重型三种。
表3-33 圆锥动力触探类型类型轻型重型超重型锤的质量（kg）10±±120±1落距(cm) 50±2 76±2 100±2直径(mm) 40 74 74锥角（°）60 60 60探杆直径（mm）25 42 50～60深度（cm）30 10 10锤数N10 N120(1)轻型动力触探（N10）试验：适用于深度小于4m的一般粘性土、粘性素填土和砂土层。
A.试验设备：轻型动力触探设备主要由圆锥探头、触探杆、穿心落锤三部分组成(图3-6 ),落锤升降由人工操纵。
图3-6 轻型动力触探试验设备示意图1.穿心杆2.穿心锤3.锤垫4.触探杆5.探头B.试验步骤：（a）探头贯入土层之前，先在触探杆上标出从锥尖起向上每30cm 的位置。
（b）一人将触探杆垂直扶正，另一人将10Kg穿心锤从锤垫顶面以上50cm处自由落体放下, 锤击速度以每分钟15-30击为宜。
（c）记录每贯入土层30cm的锤击数N10′(击/30cm)。
（d）为避免因土对触探杆的侧壁摩檫而消耗部分锤击能量，应采用分段触探的办法，即贯入一段距离后，将锥尖向上拔，使探孔壁扩径，再将锥尖打入原位置，继续试验。
或每贯入10cm，转动探杆一圈。
（e）当N10′＞100或贯入15cm锤击数超过50时，可停止试验。
C.资料整理：（a）轻型动力触探由于贯入深度浅，可不作杆长修正，即N10′= N10。
（b）绘制轻型动力触探击数N10与深度h的关系曲线（图3-7）。
图3-7 轻型动力触探击数N10与深度h的关系曲线D.试验成果的应用：确定地基承载力特征值fa, 见表3-34、3-35及3-36。
表3-34 一般粘性土承载力特征值fa与N10的关系N10（击/30cm）15 20 25 30fa（Kpa）105 145 190 230注：本表引自《建筑地基基础规范》（GBJ7-89）表3-35 素填土承载力特征值fa与N10的关系N10（击/30cm）10 20 30 40fa（Kpa）85 115 135 160注：本表引自《铁路动力触探技术规范》(TBJ18-87)表3-36 含少量杂质的素填土承载力特征值fa与N10的关系N10（击/30cm）15~20 18~25 23~30 27~35 32~40 35~50fa（Kpa）40~70 60~90 80~120 100~150 130~180 150~200空隙比e ~ ~ ~ ~ ~ <本表引自西安市资料.(2)重型动力触探（）试验：主要用于碎石土、砂土及一般粘性土。

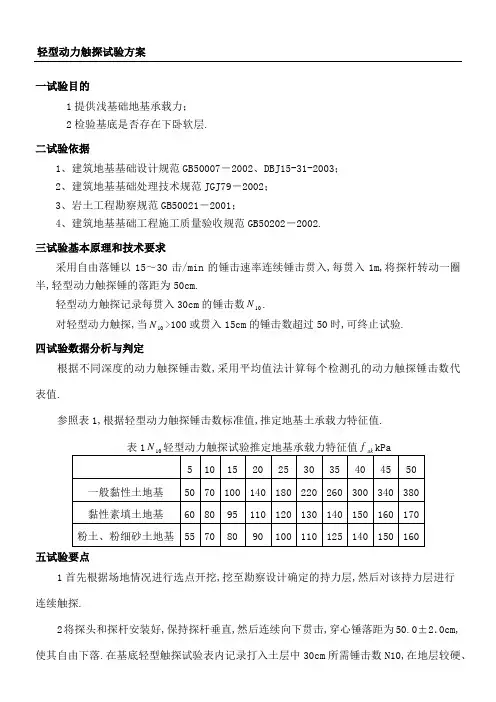

轻型动力触探试验方法
轻型动力触探试验方案
一试验目的
1提供浅基础地基承载力；
2检验基底是否存在下卧软层.
二试验依据
1、建筑地基基础设计规范GB50007－200
2、DBJ15-31-2003；
2、建筑地基基础处理技术规范JGJ79－2002；
3、岩土工程勘察规范GB50021－2001；
4、建筑地基基础工程施工质量验收规范GB50202－2002.
三试验基本原理和技术要求
采用自由落锤以15～30击/min的锤击速率连续锤击贯入,每贯入1m,将探杆转动一圈半,轻型动力触探锤的落距为50cm.
轻型动力触探记录每贯入30cm的锤击数
N.
10
对轻型动力触探,当
N>100或贯入15cm的锤击数超过50时,可终止试验.
10
四试验数据分析与判定
根据不同深度的动力触探锤击数,采用平均值法计算每个检测孔的动力触探锤击数代表值.
参照表1,根据轻型动力触探锤击数标准值,推定地基土承载力特征值.
表1N f
五试验要点
1首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对该持力层进行
连续触探.
2将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距为50.0±2．0cm,使其自由下落.在基底轻型触探试验表内记录打入土层中30cm所需锤击数N10,在地层较硬、
锤击数较多时,采用分段记录,以每贯入10cm记录一次相应的锤击数,整理资料时按30cm所需的击数作为指标.
3遇密实坚硬土层,当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时,即停止测试.
4本试验方法试用宇深度小于4米的土层.。
轻型动力触探试验方法
轻型动力触探试验方法 Jenny was compiled in January 2021轻型动力触探试验方案（一）试验目的1)提供浅基础地基承载力；2)检验基底是否存在下卧软层。
（二）试验依据1、《建筑地基基础设计规范》（GB50007－2002、DBJ15-31-2003）；2、《建筑地基基础处理技术规范》JGJ79－2002；3、《岩土工程勘察规范》GB50021－2001；4、《建筑地基基础工程施工质量验收规范》GB50202－2002。
（三）试验基本原理和技术要求采用自由落锤以15～30击/min的锤击速率连续锤击贯入，每贯入1m，将探杆转动一圈半，轻型动力触探锤的落距为50cm。
轻型动力触探记录每贯入30cm的锤击数（N）。
10对轻型动力触探，当N>100或贯入15cm的锤击数超过50时，可终止试验。
10（四）试验数据分析与判定根据不同深度的动力触探锤击数，采用平均值法计算每个检测孔的动力触探锤击数代表值。
参照表1，根据轻型动力触探锤击数标准值，推定地基（土）承载力特征值。
表1N f（五）试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。
(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标。
(3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时，即停止测试。
(4)本试验方法试用宇深度小于4米的土层。
1-29-轻型动力触探试验成果表
6.0
34
B057
0.3-0.6
6.0
35
B057
0.6-0.9
10.0
36
B057
0.9-1.0
12.0
37
B073
0.0-0.3
10.0
38
B073
0.3-0.5
6.0
39
B094
0.0-0.3
1.0
40
B094
0.3-0.6
5.0
41
B094
0.6-0.9
5.0
42
B094
0.9-1.2
13.0
118
B039
1.6-1.8
84.0
119
B052
3.0-3.3
21.0
120
B052
3.3-3.6
39.0
121
B052
3.6-3.9
40.0
122
B052
3.9-4.2
53.0
123
B054
3.8-4.1
31.0
124
B054
4.1-4.4
35.0
125
B056
2.9-3.2
33.0
126
B056
27.0
82
B052
2.9-3.0
24.0
83
B054
1.2-1.5
38.0
84
B054
1.5-1.8
31.0
85
B054
1.8-2.1
32.0
86
B054
2.1-2.4
33.0
87
B054
2.4-2.7
地基承载力试验检测记录表
第页共页
地基承载力试验检测记录表（动力触探法）
QJ0301b
试验室名称：河北广通道桥工程检测有限公司
海南省琼中至乐东高速公路A9合同段工地试验室记录编号：
施工单位
核工业华东建设工程集团公司
监理单位
海南海通公路工程监理咨询有限公司
样品名称/样品编号工 Nhomakorabea部位/用途
样品描述
试验条件
室外；℃
试验日期
试验依据
GB50021-2001
主要仪器设备及编号
轻型触探仪(QL09-19)
土层名称
设备类型
轻型
落锤质量
10kg
落距
50cm
探头直径
40mm
探头面积
13cm²
测点
测点
桩号
测点 位置（m）
探杆总长（m）
试验深度（m）
贯入度（cm）
锤击数（击）
每贯入0.01m/0.3m所需的锤击数
杆长击数修正系数
修正后锤击数N’63.5=α×N63.5
基本承载力（kN）
示意图：
备注：
试验： 复核： 日期： 年 月 日
轻型动力触探试验方案
轻型动力触探试验方案（一）试验目的1)提供浅基础地基承载力；2)检验基底是否存在下卧软层。
（二）试验依据1、《建筑地基基础设计规范》（GB50007－2002、DBJ15-31-2003）；2、《建筑地基基础处理技术规范》JGJ79－2002；3、《岩土工程勘察规范》GB50021－2001；4、《建筑地基基础工程施工质量验收规范》GB50202－2002。
（三）试验基本原理和技术要求采用自由落锤以15～30击/min的锤击速率连续锤击贯入，每贯入1m，将探杆转动一圈半，轻型动力触探锤的落距为50cm。
N）。
轻型动力触探记录每贯入30cm的锤击数（10N>100或贯入15cm的锤击数超过50时，可终止试对轻型动力触探，当10验。
（四）试验数据分析与判定根据不同深度的动力触探锤击数，采用平均值法计算每个检测孔的动力触探锤击数代表值。
参照表1，根据轻型动力触探锤击数标准值，推定地基（土）承载力特征值。
表1 N轻型动力触探试验推定地基承载力特征值f（kPa）（五）试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。
(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。
(3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时，即停止测试。
(4) 本试验方法试用宇深度小于4米的土层。
动力触探经验公式汇总及地基承载力试验记录表
轻型动力触探试验方案（一）试验目的1)提供浅基础地基承载力；2)检验基底是否存在下卧软层。
（二）试验依据1、《建筑地基基础设计规范》（GB50007－2002、DBJ15-31-2003）；2、《建筑地基基础处理技术规范》JGJ79－2002；3、《岩土工程勘察规范》GB50021－2001；4、《建筑地基基础工程施工质量验收规范》GB50202－2002。
（三）试验基本原理和技术要求采用自由落锤以15～30击/min的锤击速率连续锤击贯入，每贯入1m，将探杆转动一圈半，轻型动力触探锤的落距为50cm。
N）。
轻型动力触探记录每贯入30cm的锤击数（10N>100或贯入15cm的锤击数超过50时，可终止试验。
对轻型动力触探，当10（四）试验数据分析与判定根据不同深度的动力触探锤击数，采用平均值法计算每个检测孔的动力触探锤击数代表值。
参照表1，根据轻型动力触探锤击数标准值，推定地基（土）承载力特征值。
表1 N轻型动力触探试验推定地基承载力特征值f（kPa）（五）试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。
(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm 所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。
(3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时，即停止测试。
(4) 本试验方法试用宇深度小于4米的土层。
动力触探经验公式汇总及地基承载力试验记录表，是利用一定质量的重锤，将与探杆相连接的标准规格的探头打入土中，根据探头贯入土中10cm时，所需要的捶击数，判断土的力学特性，具有勘察与测试的双重性能。
轻型动力触探试验报告(广东省标准,含参考数据)
圆锥动力触探试验（轻型）检测报告工程名称：测试工程工程地点：/委托单位：建设单位检测日期：2023年3月3日报告编号：002检测机构二〇二三年十一月十一日测试工程圆锥动力触探试验（轻型）检测报告检测人员：上岗证号：检测人员：上岗证号：报告编写：上岗证号：审核：上岗证号：批准：声明：1.本报告涂改、换页无效。
2.报告无检测、编写、审核、批准人签字无效。
3.报告未加盖本公司“检验检测专用章”无效。
4.未经本公司批准，不得部分复制（完整复制除外）本报告；5.对本报告如有异议，应于收到报告后15天内向本公司书面提出复议，逾期不予受理。
检验检测机构：检测机构地址：/邮政编码：/电话：/1前言受建设单位的委托，检测机构于2023年3月3日对测试工程的天然地基进行了检测，本次检测采用圆锥动力触探试验（轻型），目的是推定地基的承载力。
本次试验的试验点位置、抽检数量由委托方会同各相关单位共同确定。
表1-1工程概况工程名称测试工程工程地址/建设单位（建设单位名称）勘察单位（勘察单位名称）设计单位（设计单位名称）承建单位（承建单位名称）施工单位（施工单位名称）监理单位（监理单位名称）监督单位（质监站名称）监督编号/工程编码/结构型式框架层数1建筑面积(㎡)200开工日期2023.2.1地基类型天然地基地基面积(㎡)200设计地基承载力特征值（kPa）100设计地基岩土性状粉质粘土设计标高(m)-0.50实际检测标高(m)-0.50检测孔数10检测方法圆锥动力触探（轻型）见证单位（建设单位或监理单位名称）见证人——检测日期2023.3.3备注——2试验设备、现场检测和检测依据2.1检测设备⑴触探头：圆锥头，锥角60±2°，锥底直径40±1mm。
⑵触探杆：直径25±1mm，长度1m，采用铝合金管材。
⑶穿心锤：落锤质量10.0±0.2kg，落距50±2cm。
⑷触探杆应顺直，每节触探杆相对弯曲宜小于0.5%，丝扣完好无裂纹。
轻型动力触探(N10)测试步骤讲解学习
轻型动力触探(N10)
测试步骤
轻型动力触探（N10）测试步骤
1、清除测试点至测试面。
2、安装仪器。
3、测试：一人扶住测试杆顶端，一人抬起重锤至顶端，使锤沿杆垂直下落。
频率15~30击/分钟。
4、锤击过程中①贯入15厘米时，锤击次数超过45击，停止试验。
②贯入30厘米时，锤击次数超过90击，停止试验。
此时承载力已大于220MP。
5、若没有出现4的情况，贯入30厘米（测试杆下端第一个刻度线），停止试验，并记录锤击次数N10。
6、按下表用内插法根据N10求出承载力（MP）。
N10（击/30厘
米）
15 20 25 30
σ0 值100 140 180 220
例如N10=28，则有
28-25
X-180 = 30-28 220-X
求出X，即为承载力σ0。
也可以用简单算法：σ0=N10×8－20。
注意：若N10>30击，则取σ0>220即可，不用求值。
动力触探经验公式汇总及地基承载力试验记录表
动力触探经验公式汇总及地基承载力试验记录表动力触探，简称动探，也称为圆锥动力触探DPT，是利用一定质量的重锤，将与探杆相连接的标准规格的探头打入土中，根据探头贯入土中10cm时，所需要的捶击数，判断土的力学特性，具有勘察与测试的双重性能。
根据穿心锤质量和提升高度的不同，动力触探试验一般分为轻型、重型、超重型动力触探。
用途：一般用来衡量碎石土的密实度，平均粒径和最大粒径不同选用的型号也不同，以重型动力触探为例：N≤5 则为松散；5<N63.5≤10 则为稍密；10<N≤20 则为中密；N>20则为密实。
地基承载力实验工程名称：北京绕城公路城市化改造工程合同号： RC-A1 试验编号： /地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-002地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-003地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-004地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号： S246NJ-LJ1 试验编号： C-LJ1-HDCZL-005地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号： C-LJ1-HD-CZL-006地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号： S246NJ-LJ1 试验编号： J-LJ1-HD-CZL-007地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号： J-LJ1-HD-CZL-008。
轻型动力触探试验方法
精心整理轻型动力触探试验方案
（一）试验目的
1)提供浅基础地基承载力；
2)检验基底是否存在下卧软层。
（二）试验依据
1、《建筑地基基础设计规范》（GB50007－200
2、DBJ15-31-2003）；
2
3
4
轻
（五）试验要点
(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。
(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。
(3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击
精心整理
时，即停止测试。
(4)本试验方法试用宇深度小于4米的土层。
