电动汽车充换电站结构简介
汽车充电桩原理及结构
汽车充电桩原理及结构
汽车充电桩是一种用于给电动汽车充电的设备，其主要原理是将交流
电转换为直流电，然后将直流电输送到电动汽车的电池中。
汽车充电
桩的结构主要包括电源、充电控制器、转换器、连接器等组成部分。
电源是汽车充电桩的核心部分，其主要作用是将交流电转换为直流电。
电源通常采用交流输入，通过整流、滤波等处理，将交流电转换为直
流电，然后输送到充电控制器中。
充电控制器是汽车充电桩的控制中心，其主要作用是对充电过程进行
控制和管理。
充电控制器通常包括微处理器、电源管理单元、通信接
口等部分。
微处理器负责控制充电桩的各个部分，电源管理单元负责
对电源进行管理和保护，通信接口负责与电动汽车进行通信，实现充
电过程的控制和管理。
转换器是汽车充电桩的另一个重要部分，其主要作用是将直流电转换
为适合电动汽车电池充电的直流电。
转换器通常采用高效率的开关电
源技术，能够将输入的直流电转换为稳定的输出直流电，以满足电动
汽车的充电需求。
连接器是汽车充电桩与电动汽车之间的连接部分，其主要作用是将充
电桩输出的直流电连接到电动汽车的充电接口上。
连接器通常采用标准化的接口设计，以便不同型号的电动汽车都能够使用同一种充电桩进行充电。
总之，汽车充电桩是一种非常重要的设备，其主要原理是将交流电转换为直流电，然后将直流电输送到电动汽车的电池中。
汽车充电桩的结构主要包括电源、充电控制器、转换器、连接器等组成部分，这些部分共同协作，实现对电动汽车的充电需求。
换电站简介演示
发展阶段
随着新能源汽车的兴起， 换电站逐渐得到重视，技 术不断进步，市场规模逐 渐扩大。
成熟阶段
目前，换电站技术已经成 熟，并逐渐成为新能源汽 车产业链中的重要一环。
02
换电站工作原理
电池更换原理
自动更换
换电站可以自动更换电池，仅需 几分钟就可以完成电池更换。
热插拔
换电站采用热插拔技术，可以在电 池更换过程中保证电力不中断。
换电站的类型
01
02
03
商用车换电站
为商用车提供电池更换服 务，通常由政府或企业合 作建设。
乘用车换电站
为私家车或出租车等乘用 车提供电池更换服务，一 般由车企或第三方公司建 设。
移动式换电站
可移动的换电站，可随时 为电动汽车提供电池更换 服务。
换电站的发展历程
初期阶段
20世纪90年代，换电站首 次出现，但受限于技术、 资金等问题，发展缓慢。
电池一致性问题
由于电池组中电池的充放电性能不一致，容易导致电池寿命缩短，影响 整个电池系统的性能和安全性。
运营问题
换电站建设成本高
换电站的建设需要投入大量资金，包括土地购置、设备采购、人 员培训等，导致建设成本较高。
运营效率低
目前，许多换电站的运营效率较低，主要是因为电池更换过程中的 人工操作环节较多，导致更换时间较长，用户体验不佳。
06
未来换电站的趋势与展望
技术创新
电池技术的进步
01
随着电池技术的不断进步，换电站将能够提供更高质量的电池
，提高车辆的续航里程和性能。
自动化技术的应用
02
自动化技术的应用将使换电站能够更高效地运行，提高换电速
度和降低操作成本。
电动汽车换电站设计方案
电动汽车换电站设计方案电动汽车换电站是指为电动汽车提供电池更换服务的设施。
随着电动汽车的快速发展，电池充电和续航能力一直是电动汽车发展的瓶颈。
电动汽车换电站的建设可以有效解决电动汽车充电时间长、续航里程短等问题，提高电动汽车的使用便利性和普及度。
本文将对电动汽车换电站的设计方案进行详细介绍。
一、选址规划1.交通便利：电动汽车换电站的选址应尽量靠近道路交通要道，方便电动汽车进出。
2.充电桩需求：根据附近的电动汽车数量和需求预计，确定充电桩的数量。
充电桩的分布应均匀，方便用户使用。
3.整体规划：电动汽车换电站应有足够的停车位和充电桩空间，并考虑展车和售后服务的区域。
二、建筑设计1.建筑外观：电动汽车换电站的建筑外观应简洁、现代化，符合环保理念。
可以选择大面积的玻璃幕墙和绿色植被进行装饰，提高建筑的美观性。
2.建筑面积：建筑面积应根据需求进行合理规划，包括充电桩区域、维修保养区域、展车区域、停车位等。
同时，要考虑到未来的扩张需求。
3.空调系统：电动汽车换电站的室内空调系统应根据站点的面积和人流量进行设计，保证室内温度适宜，并能有效节能。
三、设备配备1.充电设备：选用高效、稳定的充电桩，能够快速充电、保证电池安全。
充电设备应考虑到不同型号电动汽车的充电需求，并提供兼容的接口。
2.换电设备：选用高质量、高效率的电池更换设备，能够快速完成电池更换，保证更换过程的安全和可靠性。
同时，更换设备应具备自动化功能，减少人工操作。
3.后台管理系统：建议搭建一个后台管理系统来管理电动汽车换电站的运行，包括充电桩的监控、维护、统计充电数据等功能，提高管理效率和用户体验。
四、安全措施1.火灾防护：采用先进的火警报警系统，安装自动灭火装置，保证换电站的消防安全。
2.防盗防破坏：安装监控摄像头，保证换电站的安全性，及时发现异常情况并进行处理。
3.安全培训：对工作人员进行安全培训，提高工作人员的安全意识，减少事故发生的可能性。
4.应急设备：备有一定数量的备用电池，以备电池出现故障或其他问题时进行更换。
新能源汽车充换电站系统设计
新能源汽车充换电站系统设计随着环保意识的不断提高，新能源汽车的市场需求也日益增长。
但是由于其充电时间较长、续航里程不足等问题，新能源汽车的普及程度还比较低。
因此，建设足够数量和方便快捷的充换电站是新能源汽车普及的关键。
充换电站的系统设计将会直接影响到新能源汽车的使用效率和用户体验，因此需要充分考虑各方面因素。
一、充换电站的类型选择充换电站主要分为纯电动汽车充电站和纯电动汽车换电站两种类型。
纯电动汽车充电站主要用于为新能源汽车进行电量充电，其通常需要较长的充电时间。
而纯电动汽车换电站则将车载蓄电池全部更换，可以在较短时间内完成电池充电和更换，因此适用于需要长时间连续使用的场景。
二、充换电站的布局设计充换电站的布局设计应充分考虑周边环境，确保其可以方便快捷地为新能源汽车提供服务。
具体包括充换电站与主干道的距离、入口和出口的设置以及交通流线等。
三、充换电站的充电功率设计充换电站的充电功率设计关系到充电的速度和安全性。
根据新能源汽车电量消耗的速度和用户需求，应该确定充电功率的大小。
同时，需要考虑到充电桩的数量、电源的供应、充电设备的可靠性和安全性等多个方面因素。
四、充换电站的充电桩设计充换电站的设计离不开充电桩的设计。
应根据新能源汽车的需求，设置不同种类的充电桩。
例如，在城市快速充电站中，需要将充电桩的功率设置得较高，以满足新能源汽车在行驶途中需要几分钟充电的需求。
而在旅游景区或停车场充电站等场所，可以设置较低功率的充电桩，满足普通用车的充电需求。
五、充换电站管理系统的设计充换电站管理系统需要实现对充电桩、电量、费用、充电时间等信息的管理。
需要开发强大的后台系统，包括数据采集、信息处理、数据存储、报表分析、计费管理等多个功能模块。
六、充换电站维护与服务为了保证充换电站的可靠性和使用效率，需要定期对充电设备进行维护和检修。
此外，还需要为用户提供良好的服务，如为用户提供车辆充电信息、提供新能源汽车销售、保险等相关服务。
换电站简介演示
随着电动汽车技术的进步和普及，换 电站技术也得到了相应的发展，出现 了多种不同形式的换电站。
02
换电站的工作原理
电池更换流程
车辆进入换电站
车辆自动或手动进入换 电站。
定位并锁定车辆
换电站对车辆进行定位 ，并锁定车辆，确保安
全。
更换电池组
换电站工作人员取出旧 电池组，并将新电池组
安装到车辆上。
完成更换
换电站的优势与挑战
• 换电站是一种用于电动汽车（EV）的能源补给设 施。通过更换电池的方式，为电动汽车提供持久 的续航里程。
04
换电站的应用场景
公共交通领域
公共交通是换电站应用的重要领域之 一。由于公共交通车辆每天需要长时 间运行，且行驶路线相对固定，因此 适合采用换电站为其提供能源。
换电站可以快速地为公交车、出租车 等公共交通工具更换电池，减少车辆 在路上因电量不足而停驶的情况，提 高公共交通的运行效率和准点率。
02
换电站可以为共享出行工具提供 快速电池更换服务，确保用户在 使用过程中不会因电量不足而影 响出行体验。
个人使用领域
随着电动汽车的普及，越来越多的家庭和个人开始使用电 动汽车作为出行工具。然而，充电设施不完善成为了制约 电动汽车发展的瓶颈之一。
换电站可以为个人电动汽车用户提供快速电池更换服务， 解决充电难、充电时间长的问题，提高电动汽车的使用便 利性。
换电站的类型
集中式换电站
拥有大量电池储备，可同时为多辆电 动汽车更换电池。
分散式换电站
规模较小，通常只有一个或几个电池 储备，适用于特定区域或需求量较小 的地区。
换电站的发展历程
早期探索阶段
换电站技术概念在20世纪初就已经出 现，但受限于技术和市场条件，发展 缓慢。
蔚来换电站原理再解析

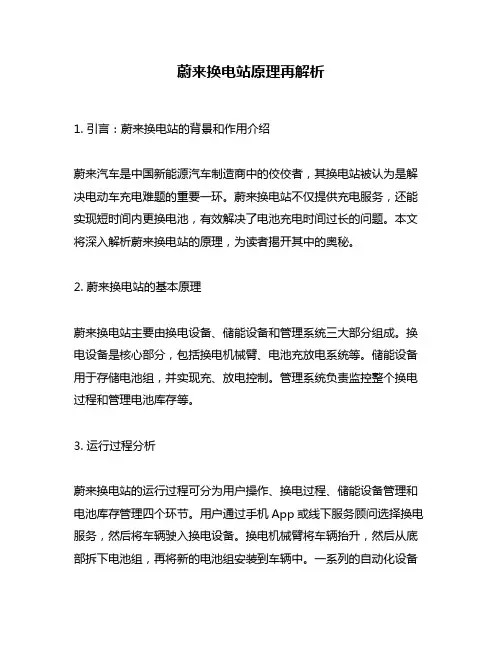

蔚来换电站原理再解析1. 引言：蔚来换电站的背景和作用介绍蔚来汽车是中国新能源汽车制造商中的佼佼者，其换电站被认为是解决电动车充电难题的重要一环。
蔚来换电站不仅提供充电服务，还能实现短时间内更换电池，有效解决了电池充电时间过长的问题。
本文将深入解析蔚来换电站的原理，为读者揭开其中的奥秘。
2. 蔚来换电站的基本原理蔚来换电站主要由换电设备、储能设备和管理系统三大部分组成。
换电设备是核心部分，包括换电机械臂、电池充放电系统等。
储能设备用于存储电池组，并实现充、放电控制。
管理系统负责监控整个换电过程和管理电池库存等。
3. 运行过程分析蔚来换电站的运行过程可分为用户操作、换电过程、储能设备管理和电池库存管理四个环节。
用户通过手机App或线下服务顾问选择换电服务，然后将车辆驶入换电设备。
换电机械臂将车辆抬升，然后从底部拆下电池组，再将新的电池组安装到车辆中。
一系列的自动化设备和过程确保了换电的高效性和安全性。
4. 蔚来换电站的优势相比传统充电方式，蔚来换电站具有以下优势：- 高效便捷：换电过程仅需要几分钟时间，远远快于传统充电时间。
- 车辆续航能力：用户无需等待充电，可立即行驶，极大地提升了用户的用车效率。
- 车辆充电次数减少：由于电池更换的方便，用户可以减少充电次数，延长电池寿命。
- 节约成本：蔚来换电站的价格相对较低，用户可以更经济地使用电动车。
5. 蔚来换电站的挑战与解决方案虽然蔚来换电站在解决充电难题方面取得了很大进展，但仍存在一些挑战。
换电设备和储能设备的投资成本较高。
建设维护换电站需要大量的场地和人力资源。
针对这些挑战，蔚来汽车正在不断创新，寻找更好的解决方案。
6. 结论蔚来换电站作为电动车行业的重要组成部分，通过高效的换电方式为用户提供了便捷、快速的充电服务。
它不仅解决了电动车充电时间过长的问题，还减少了用户的车辆维修成本和用车成本。
蔚来汽车正致力于改善换电设备和管理系统，进一步提升换电站的效率和服务质量，为推动电动车产业的发展贡献力量。
换电站的组成
换电站的组成
换电站是现代电动汽车充电和换电设施的一种，便于电动汽车的使用与推广。
换电站
的组成由以下几个方面构成。
1.充电桩：充电桩是换电站最基本的设备之一，为电动汽车充电提供基础设施。
充电
桩分为交流充电桩和直流充电桩两种，分别满足不同类型电动汽车的充电需求。
2.换电设备：换电设备是一个最为特殊的设备，是一种迅速更换电池的机器，充电时
间仅需数分钟，比普通充电更加方便快捷。
这样就省去了长时间充电等待的时间，进一步
优化了电动汽车的充电方式。
3.能源储存系统：能源储存系统主要是负责电力储存和储能的设备，比如锂离子电池，钠硫电池和铅酸蓄电池等。
4.监控系统：为了更好的进行交换电缆管理，电池检测和使用情况的监控，智能监控
系统应运而生，这让换电站的使用更加安全可靠。
5.管理设备：管理设备主要包括一些电子管理设备，例如充电站软件、理财软件、运输、安全等高级企业管理系统。
6.网络连接：通过建立物联网连接，让换电设备能够连接起来，方便管理和远程控制，让换电站的使用变得更加快速和安全。
7.周围环境设计：考虑到环保和美观，换电站的周围环境设计也是换电站构成的一个
关键因素。
它包括了绿化带的设计，充电站的建筑和装饰，停车场等。
总之，换电站的组成是一种全方位的设施，能够为电动汽车的电力储存、充电和管理
提供全面的保障。
近年来，随着技术的不断进步，越来越多的换电站已经开始广泛使用，
并在不断引领电动汽车行业的发展。
一文带你认识新能源汽车充配电总成
一文带你认识新能源汽车充配电总成由于关乎车辆的性能和成本，汽车零部件的集成化、标准化一直是业界努力的方向，要实现快速的产品迭代和平台化应用，标准化和集成化都是两大利器。
所谓集成化，就是对原本分立的系统进行集成，从而使得汽车相关组件数量精简，体积变小，质量变轻，效率提升。
比如比亚迪基于“e 平台”打造的电动汽车，正是通过高度集成、一体控制，实现了整车重量的减轻、整车布局的优化，能耗效率的提升和可靠性的提高，最终加速推动电动汽车的普及。
高压充配电总成三合一一般包括车载充电机（OBC）、高压配电盒（PDU）以及DC-DC转换器。
有些充配电总成还会在三合一的基础之上再集成双向交流逆变式电机控制器(VTOG)，也就是俗称的四合一。
一、车载充电机的组成和原理车载充电机内部可分为主电路、控制电路、线束及标准件三部分。
主电路前端将交流电转换为恒定电压的直流电，主电路后端为DC/DC变换器，将前端转出的直流高压电变换为合适的电压及电流供给动力蓄电池。
新能源汽车的车载充电机控制电路具有控制场效应管开关，它与BMS之间进行通信，监测充电机工作状态以及与充电桩握手等。
线束及标准件用于主电路与控制电路的连接，固定元器件及电路板。
车载充电机工作原理如图所示。
车载充电机的工作均由BMS发出指令进行控制，包括工作模式指令、动力蓄电池允许最大电压、充电充许最大电流、加热状态的电流值等。
充电机通过CAN总线与车辆进行通信，通信内容包括蓄电池单体、模块和总成的相关技术参数，充电过程中动力蓄电池的状态参数，充电机工作状态参数以及车辆基本信息等。
充电前，系统会自动检测动力蓄电池箱体内部的动力蓄电池温度，若温度高于55℃或低于0℃时，动力蓄电池管理系统将自动切断充电回路，此时无法充电。
若有低于0℃的温度点，则启动加热模式，加热继电器闭合进行加热，待所有电芯温度点都高于5℃时停止加热，然后启动充电程序，充电过程中充电桩电流显示为12~13A。
电动汽车换电站设计方案(公开)
电动汽车换电站设计方案报告北京航天光华电子技术有限公司 201603301 概述电动汽车换电站是为电动汽车的动力电池提供快速更换的能源站。
电动汽车为了连续行驶就要求其电能得到补充。
电能的补充可以分为整车充电（快速充电，常规充电和慢速充电）和电池快速更换两种，本电动汽车换电站就是为实现后者功能而设计的。
2 硬件系统方案电动汽车换电站主要由自动化电池仓库、电池举升装置、汽车定位系统、换电平台、换电装置、物流小车、监控系统等组成，其中自动化电池仓库，是由立体货架、有轨巷道堆垛机、出入库托盘输送机系统、检测条码阅读系统、通讯系统、自动控制系统等组成；监控系统是实现对整个换电站的监控，主要包括配电监控系统、烟雾和视频安保监视系统。
硬件系统框图如图1所示：顾客换电请求刷卡机员工确认换电刷车辆视觉定位系统换电站信息显示屏换电平台换电举升机电池传输带电池举升机自动化电池仓库物流小车信息流物流现场服务器控制柜1控制柜2图1其中，电池举升机、电池传送带、换电举升机、换电平台组成一个换电工位，根据需求，一个换电站可建设多个换电工位，一套自动化电池仓库可为若干个换电工位复位。
车辆视觉定位效果如图2~5所示，经测试，其中定位误差小于5mm。
图2图3图4图53软件方案根据系统设计，换电站软件采用C/S架构，主要完成对换电流程控制、换电站信息监控、物流配送及本地数据上传等功能，其中换电部分软件控制流程图如图6所示。
图6物流配送部分软件主要是根据出入库单完成电池的出入库，软件流程图如图7所示。
图7。
浅谈电动汽车充换电站
浅谈电动汽车充换电站1.前言在能源危机和气候变暖的双重挑战下，电动汽车成为发展低碳经济、落实节能减排政策的重要途径。
电动汽车作为一种新型交通工具，是缓解我国石油资源紧张、城市大气污染严重问题的重要手段，是推进交通发展模式转变的有效载体。
电动汽车充换电设施为电动汽车运行提供能量补给，是电动汽车的重要基础支撑系统，也是电动汽车商业化、产业化过程中的重要环节。
电动汽车充换电设施建设，符合国家创建环境友好型、资源节约型的和谐社会需求，并且能有效地为促进新能源电动汽车的快速发展提供最根本的基础设施的保障。
2.充换电站主要组成电动汽车充换电站一般由电池箱、电池更换系统、充电系统、供配电系统及配套的建构筑物所组成。
图1 典型充换电站布置图（1—电池箱及充电系统；2—电池箱堆垛及更换机器人；3—机器人行车轨道；4—半自动换电装置）2.1 动力电池动力电池是电动汽车的关键元器件，目前主要采用的是锂电池，其特点是體积小、质量轻、工作电压高、循环寿命长、自放电率低、无污染、安全性高。
主要分为酸锂电池及磷酸铁锂电池。
通过电池串联，可提高电压，容量保持不变；电池并联，可抬高容量，电压保持不变。
2.2 电池更换系统电池更换系统是充换电站的核心组成部分，由电池箱堆垛设备、电池箱更换设备、暂存架以及电池箱等组成。
电池更换系统工作流程：将电动汽车沿车辆导引装置开到指定位置，无需车辆硬连接固定，由电池箱更换设备（机器人）将汽车两侧上的电池逐个卸下，再将准备好已充满电的电池，推入汽车内，完成更换。
电池箱堆垛设备将更换下的电池逐个搬入电池架进行充电。
为了保证在换电设备发生意外故障停运或充换电站内停电无法运行等突发情况下依然可以进行换电服务，一般充换电站均配置有半自动换电装置，其采用机械助力方式，单人可轻松快捷完成电池箱的更换。
2.3 充电系统充电系统包括充电机和充电架。
目前电池充电常采用三段充电法：预处理、恒流充电、恒压充电。
开始以预定的恒流充电，电池电压逐渐升高，当充到接近充电终止电压时，恒流充电结束，接着以充电终止电压恒压充电，充电电流不断下降，当降至0.1C时，表示电池已充满，终止充电。
电动汽车换电站的安全架构设计
on supernormal tunnel fire with complex internal structure and
江大学,2008.
[19] 闫 治 国. 隧 道 衬 砌 结 构 火 灾 高 温 力 学 行 为 及 耐 火 方 法 研 究 [D]. 上
(1. Zhejiang General Fire and Rescue Brigade, Zhejiang Hang⁃
大学,2014.
[14] SUN Z,VOIGT T, SHAH S P. Temperature effects on strength
zhou 310014, China; 2. Hangzhou Fire and Rescue Detachment,
起的电气系统安全和电动汽车与动力蓄电池包部分引起
关键词：电动汽车；
换电站；安全架构设计；动力蓄电池；火灾
的电池系统安全两部分组成。
中图分类号：X913.4,TU248.3，
TM64 文献标志码：B
其中在充电区内的锂离子电池处于充电状态 ，易发生过
文章编号：1009-0029（2019）09-1255-04
boundary conditions is helpful to improve the safety level of tunnel
operation.
海: 同济大学,2007.
[20] FELICETTI R. Assessment methods of fire damages in concrete
热、过充等故障 ，引起电池自燃。在储存区、转运区、电池
换电站简介介绍
06 未来换电站的趋势与展望
未来换电站的趋势与展望
• 换电站是指用于更换电动汽车电池的站点，主要服务于电动 汽车用户。随着电动汽车市场的不断扩大，换电站作为电动 汽车产业链的重要环节，对于提高电动汽车的使用体验和推 动电动汽车的普及具有重要意义。
THANKS FOR WATCHING
感谢您的观看
方便用户出行。
公共场所换电站一般采用无人值 守设计，用户可以通过手机APP
或其他方式自行更换电池。
公共场所换电站还可以为城市公 共交通、物流运输等提供充电服 务，提高整个城市的绿色出行水
平。
05 换电站的挑战与解决方案
换电站的挑战与解决方案
• 换电站是指用于更换电动汽车电池的设施，通常位 于电动汽车充电站内。随着电动汽车的普及，换电 站逐渐成为人们关注的焦点。下面将介绍换电站的 挑战与解决方案。
加便捷的服务。
技术创新阶段
随着电池技术的不断进步和智能 化技术的应用，换电站也开始进 行技术创新，提高了更换效率和
安全性，降低了运营成本。
02 换电站的结构与原理
换电站的结构与原理
• 换电站，也称为电池更换站或换电柜，是一种集电池充电、更换、管理于一体的设备。它广泛应用于电动汽车、电动自行 车、无人机等电力设备的能源补给。通过换电站，用户可以迅速更换已耗尽的电池，以实现快速充电和连续使用。
换电站简介介绍
汇报人： 日期:
目录
• 换电站概述 • 换电站的结构与原理 • 换电站的优势 • 换电站的应用场景与案例 • 换电站的挑战与解决方案 • 未来换电站的趋势与展望
01 换电站概述
定义与作用
定义
换电站是一种用于更换电池的设 施，它可以在短时间内完成电动 汽车电池的更换，提供便捷快速 的电能补给服务。
电动汽车充换电站的布局优化
电动汽车充换电站的布局优化一、引言随着社会经济的发展，越来越多的人选择购买电动汽车，已经成为未来汽车行业的趋势与发展方向。
相较于传统汽车，电动汽车拥有环保、高效、节能等显著优点。
然而，电动汽车的充电问题也成为了制约其发展的一个瓶颈。
为了解决这个问题，电池充换电站的建设不断被提出来，并在一定程度上解决了长时间充电的问题。
因此，本文旨在探讨电动汽车充换电站的布局优化，提高电动汽车的普及率和运行效率。
二、电动汽车充换电站概述电池充换电站是指提供电动汽车充电、更换电池等服务的设施，可按照功能分类为充电站和换电站两种类型。
充电站主要通过对电池进行充电维护的方式，完成电动汽车充电需求。
而换电站则是采用更换电池的方式，快速完成电动汽车电池更换。
不同的充换电方式可以根据用户需求进行选择。
目前，电动汽车充换电站主要分为两种布局模式。
一种是散布式布局，将充换电站散布在城市的各个角落。
另一种是集中式布局，将充换电站尽可能集中在某一区域内，形成充换电站集群。
两种布局的优劣点将在下一部分中进行讨论。
三、电动汽车充换电站的布局优化1. 散布式布局优劣分析散布式布局是一种传统的布局方式，优点在于方便车主获取充电、更换电池的服务。
这种布局方式可以最大程度地减少车主的等待时间，缺点则在于充换电站分散，且交通相对分散的地区设置充换电站的成本较高，需要建立更多的充换电站。
此外，车主在内部城市区域出行过程中，由于充换电站分散，需要多次查询充换电站的位置，导致不便和浪费时间。
2. 集中式布局优劣分析与散布式布局相比，集中式布局有两大优点：首先，可以加快充换电服务的效率。
用户可以更快地进行充电或更换电池，节省了等待充换电的时间。
其次，集中式布局还可降低充换电站的建设成本。
由于充换电站在空间上更加集中，可以在格网设计方面进行优化，从而减少建设的成本。
集中式布局的缺点在于，如果集中式电站无法覆盖整个城市，仍然需要消耗大量的时间去寻找充换电站的位置。
新能源汽车充换电站
新能源汽车充换电站新能源汽车的快速发展引起了充换电站的建设热潮。
充换电站是新能源汽车的重要基础设施，为新能源汽车提供电力供应和技术支持。
本文将重点介绍新能源汽车充换电站的意义、建设现状和未来发展趋势。
新能源汽车充换电站具有重要意义。
首先，充换电站能够为新能源汽车提供电力供应，解决了新能源汽车续航里程有限的问题。
电动汽车充换电站能够将电力储存设备与电动汽车连接，将电力转化为汽车能源。
其次，充换电站是新能源汽车的技术支持基础。
充换电站具备智能化监控和管理功能，能够实时监控充换电状态，并对充换电过程进行数据记录和分析，为汽车提供技术支持和性能优化。
目前，新能源汽车充换电站建设正处于快速发展阶段。
根据统计数据，全球充换电站数量正在快速增长。
根据2020年统计数据显示，全球充电站数量已突破100万座，其中中国充电桩数量居全球首位。
中国政府也加大了对充换电站建设的支持力度，推出了一系列优惠政策，鼓励企业和市民购买新能源汽车和建设充换电站。
另外，新能源汽车充换电站的建设模式也在不断创新。
除了传统的充电桩充电模式之外，充换电站还可以采取换电的方式，让车辆更快速地进行能源补充。
此外，随着快速充电技术的发展，充电时间也得到了大幅缩短，提高了用户的使用体验。
未来，新能源汽车充换电站将继续迎来发展机遇。
首先，随着新能源汽车技术的不断创新，新能源汽车的续航里程将会越来越长，对充换电站的依赖性将进一步减弱。
其次，随着电池技术的发展，电池的容量和充电速度将会进一步提高，进一步减少用户对充换电站的需求。
此外，随着国际环境保护意识的提高，越来越多的国家将会加大对新能源汽车的支持力度，进一步推动充换电站的建设和发展。
综上所述，新能源汽车充换电站在新能源汽车发展中具有重要意义。
充换电站能为新能源汽车提供电力供应和技术支持，解决了新能源汽车续航里程有限的问题。
充换电站的建设正在快速发展，中国充电桩数量居全球首位。
未来，随着新能源汽车技术的不断创新和电池技术的发展，充换电站将会迎来更多的发展机遇，为新能源汽车的普及和推广提供更好的支持。
新能源汽车换电框架
新能源汽车换电框架随着环保意识的增强和对传统燃油车的排放问题的关注，新能源汽车逐渐成为人们选择的主流。
而在新能源汽车的充电方式中，换电技术因其快速、便捷的特点备受青睐。
新能源汽车换电框架作为换电技术的核心组成部分，起到了至关重要的作用。
一、新能源汽车换电框架的基本概念新能源汽车换电框架是指为新能源汽车提供换电服务的设备系统。
它由换电柜、换电设备、通信设备等组成，通过与新能源汽车进行互联，实现对电池组的充电和更换。
二、新能源汽车换电框架的工作原理新能源汽车换电框架的工作原理主要包括以下几个步骤：1. 检测：通过与新能源汽车的通信系统进行数据交互，确定车辆是否符合换电条件，如电池状态、车辆信息等。
2. 充电：将电源与新能源汽车的电池组连接，进行电池充电。
在此过程中，换电框架会监控充电过程，确保电池组的安全和充电效果。
3. 更换：当新能源汽车的电池组电量不足时，用户可以将车辆驶入换电站，将电池组与换电柜连接。
然后，换电框架会自动检测电池组的健康状况，并进行更换。
整个更换过程通常只需要几分钟时间。
4. 记录：换电框架会记录每次换电的相关信息，如车辆信息、电池组健康状况等，为后续的数据统计和管理提供支持。
三、新能源汽车换电框架的优势相比于传统的充电方式，新能源汽车换电框架具有以下几个优势：1. 快速便捷：换电框架能够实现电池组的快速更换，省去了长时间等待充电的过程，提高了用户的使用效率。
2. 增强续航能力：用户可以选择更换电池组电量更高的电池，从而增加新能源汽车的续航里程，满足长途出行的需求。
3. 提高电池使用寿命：由于电池充放电次数减少，新能源汽车换电框架能够延长电池的使用寿命，减少电池的损耗，降低了用户的使用成本。
4. 促进电池标准化：为了实现电池组的快速更换，换电框架需要与各种类型的电池兼容。
这促进了电池标准化的发展，降低了电池成本。
四、新能源汽车换电框架的发展前景新能源汽车换电框架作为新能源汽车充电技术的一种重要形式，将在未来得到广泛应用和发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动汽车充换电站结构简介
作者：袁凌春周莉
来源：《城市建设理论研究》2013年第17期
摘要：本文对电动汽车充换电站的结构组成及各系统的功能进行介绍，结合作者在充换电站实施方面的经验，重点就供配电系统的设计、充换电站监控系统的实现及电池更换系统进行详细说明。
关键词：充换电站;监控系统;电池更换系统
中图分类号：TM32文献标识码： A 文章编号：
1.前言
随着城市化、工业化进程的加速，汽车工业得到飞速发展。
同时国际原油供求矛盾逐步加深，全球气候变暖日益明显。
在此背景下，加快发展电动汽车充电设施建设，搭建电动汽车产业发展平台，对于推动低碳经济发展和低碳城市建设，降低汽车污染排放，优化能源消费结构，保障国家能源安全，促进环境与人类和谐发展等方面具有重要意义。
电动汽车充换电站系统主要由供配电系统、充电系统、监控系统、电池更换系统组成。
供配电系统主要为充电设备提供电源，主要由一次设备（包括开关、变压器及线路等）和二次设备（包括监测和控制装置等）及站用电源系统组成。
我方负责设备提供,不含施工安装,负责现场技术支持。
充电系统为换电站内电池箱提供直流电能，具备与电池箱内BMS和监控系统的通信功能，并能根据BMS提供的信息自动或接受监控系统的控制命令对电池箱进行充电控制和管理。
监控系统是充换站安全高效运行的保证，它实现对整个充换站的监控、调度和管理，主要包括配电监控系统、充电监控系统、烟雾和视频安保监视系统和计量系统。
电池更换系统由用于完成商用车和乘用车电池更换功能的一系列设备组成，是换电站的核心组成部分，主要包括换电设备、半自动换电设备、叉车等。
充换电站配套设施包括照明设备、温控系统、消防设施、自助交易终端、电池维护设备等。
2.供配电系统
充换电站供配电系统主要包括10kV开关柜、变压器、低压配电柜、配电监控、APF等组成部分。
2.1 10kV配电系统
一般10kV配电系统采用双电源供电，单母分段接线方式，设置分段开关。
高压柜采用真空断路器中置式开关柜，设进线柜、PT防雷器柜、出线柜、母联柜和隔离柜。
（1）配电变压器类型选择
参照国家电网公司电动汽车充换电站的设计要求，根据具体需求选择汽车充换电站高压侧10kV进线电源双路还是单路。
低压0.4kV侧一般可采用单母分段接线方式。
（2）配电变压器容量选择
根据充换电站用电容量选择。
一般可选择两台变压器，采用双路常供方式，每台变压器正常情况承担一半站用负载。
一台变压器停电检修时，充电机等设备减半使用。
（3）高压开关柜选择
10kV高压开关柜可采用中置柜，柜内配固封式真空断路器，开关柜需具有充裕的电缆连接空间、完善可靠的五防联锁机构以及短路关合能力快速的合闸接地开关。
2.2 0.4kV系统设计
0.4kV侧一般可采用单母线分段的接线方式，设进线柜、有源滤波柜，出线柜及分断联络柜。
0.4kV接地系统采用变压器中性点直接接地系统，采用TN-S接地方式，接地电阻应不大于4欧姆。
2.3 站用电源
一般充换电站内用电负荷不是很大，可以设置专用的10kV站用变压器，用电源可以从位于不同母线的不同配电变压器低压侧接取，通过交流配电箱分配给站内照明、空调、风机、插座等设备供电。
同时需配置站用直流电源系统和不间断电源系统，直流母线采用单母线接线。
直流系统充电装置采用智能化整流电源模块，具备显示、上传直流系统状态量的功能。
监控系统设置不停电电源，不停电电源采用直流电源和逆变电源组成。
监控系统站控层采用交流不停电电源(UPS)供电。
电动汽车充换电站属于谐波源负荷，会产生谐波电流注入公用电网，影响电网电能质量水平。
因此需要采取措施抑制其谐波电流注入，以确保电能质量和电力系统的安全、经济运行，一般可采用有源滤波的方式抑制其谐波电流注入。
3.充电系统
充电系统由充电机组成。
根据设计容量及要求，选择充电机数量、型号，并要考虑到一定的裕量。
充电机需具有根据电池管理系统（BMS）和后台监控系统提供的数据，动态调整充电参数、自动完成充电过程的功能；充电机具备通过CAN接口与电池管理系统通信的功能，以获得电池箱参数及充电电池的状态参数；充电机应具有实现外部手动控制输入的功能，以便对充电机参数进行设定；同时充电机应具备交流输入过欠压保护、交流输入过流保护、直流输出过压保护、直流输出过流保护、内部过温保护等功能。
充电机控制系统是充电机的一部分，是充电机的控制中心和通信枢纽，负责与电池更换站后台系统交换数据；完成充电机的充电控制；与BMS通信获取电池状态和运行信息；完成充电过程的联动控制。
4.监控系统
充换电站监控系统作为充换电站自动化系统的核心，主要包括充换电站监控后台、充电机控制系统、配电系统监控、电池更换监控系统、计量计费系统、安防系统及通讯管理机等。
其结构如下图所示。
充换电站监控系统
充换电站监控后台主要完成采集、处理、存储来自充电机及配电系统的数据，提供图形化人机界面及语音报警功能，完成系统的数据展现及下发控制命令，用以监控充电机及配电系统的运行；除配电站监控SCADA功能外，还提供针对充换电站系统的诸如智能负荷调控等高级应用功能，为电池更换站安全、可靠、经济运行提供保障手段。
其中，安防监控系统由前端视频监控设备和视频监控后台组成。
安防监控系统
电动汽车充换电站视频监控系统含图像监控系统、防盗报警、火灾自动报警系统；视频监控后台由视频管理工作站和统一平台监控软件组成，实现管辖所有区域内前端充电设备的图像监控、防盗报警、火灾自动报警等功能。
充换电站监控系统中的通信管理机是充换电站监控系统的通信核心，负责配电系统监控、充换电站监控后台、安防系统、电池更换监控系统及充电机之间的数据交换；负责向安防系统转发报警信号实现视频监控联动；负责向换电站上级监控系统转发本站相关信息。
5.电池更换系统
电池更换系统是换电站的核心组成部分，一般由由电池箱、电池充电架、换电设备等组成。
5.1电池箱
由若干单体电池、箱体、电池管理系统及相关安装结构件（设备）等组成的成组电池，具备符合标准的电池箱结构、电池箱监控设备（电池电压、内阻、温度、充放电电量、电池箱身份识别、充放电过程管理等）、电池箱接插件、电池箱环控设备等。
5.2电池充电架
指带有充电接口的立体支架,可实现对电池箱进行存、充电、监控等功能。
具备符合标准电池箱要求的安装位置，具有良好的稳固性、承重能力、绝缘能力、可扩展性等，满足大规模电池箱充电和存储的需求。
5.3电池更换设备
指针对不同类型电动汽车,适应不同标准等级电池箱能力的电池更换设备及其配套附件。
具有方便、快捷、准确更换电池箱的功能。
电池更换监控系统相对独立，但需要充电机控制系统的信息支持；同时也要为后台监控系统提供必要的状态信息，由用于完成商用车和乘用车电池更换功能的一系列设备组成，是换电站的核心组成部分，主要包括换电设备、半自动换电设备、叉车等。
5.4移动充电仓
移动充电仓的设计目的是为了给电池仓集中充电。
如仓内以5X4架子形式放满4KW模块充电机，与电池仓内的每个电池组一一对应。
充电仓的设计要点：结构考虑批量生产方便，应考虑叉车或吊车装卸方便和受力情况；仓内通风要好，防护等级应不低于IP32；每台充电仓动力电源宜按正常动力照明电源和充电机动力电源两路设置。
5.5电池转运箱
电池转运箱包含动力电池和电池架两部分。
动力电池参数一般可选单体电压3.2V、单体容量15Ah，电池箱额定电压80V、电池组容量60Ah。
电池架为电池转运箱内电池存放方式的架子，为5 X 4的架子，设计目的是为方便地集中存放和集中运输电池箱。
电池转运箱结构要考虑批量生产方便，考虑叉车或吊车装卸方便和受力情况；仓内通风要好，防护等级应不低于IP32。
5.6电池检测与维护设备
根据站内电池箱数量、地区更换站实际地理布局及更换站间运行安排，综合考虑更换站规模、人员配置等因素，确定换电站配备电池箱检测与维护设备数量。
检测与维护设备能重新标定单体电池实际容量，最大误差不超过±5％。
检测与维护设备能检测单体电池内阻，最大误差不超过±5％。
检测与维护设备能检测电池箱和单体电池绝缘性能，最大误差不超过±5％。
检测与维护设备能对电池箱中的单体电池进行单独充放电，从而实现对单体电池的维护操作。
电池检测及维护设备有二种，分别为360V/120A电池检测设备与80V/60A电池检测设备。
其中360V/120A电池检测设备主要用于对4串标准电池进行循环充放电试验,以确定使用中的电池的整体动力性能情况，80V/60A电池检测设备主要用于对单串标准电池进行循环充放电试验,以确定使用中的单只电池的性能情况。
参考文献：
《国家电网公司电动汽车充电设施建设指导意见》
《电动汽车电池更换站技术导则》Q／GDW 486-2010
《电动汽车电池更换站设计规范》Q／GDW 487-2010
《电动汽车充电站及电池更换站监控系统技术规范》Q／GDW 488-2010。
