光纤到户施工工艺讲解
光纤入户FTTH工程施工工艺指导书,非常的详细全面
装维阶段:蝶形光缆入户 快速连接器成端
光分路箱
过路盒
机房/光分
接头盒/分配箱
•27页
5.1.2 小区改造光纤入户建设模式比较4
❖ 三种模式施工界面对比
建设 模式
利旧通道覆盖模式
光分路箱体
尾纤(4根单芯)
适配器
使用
材料
蝶形光缆 快速连接器
垂直覆盖模式
光分路箱体 尾纤(4根单芯)
适配器 垂直PVC管
过路盒 水平波纹管
蝶形光缆 快速连接器
精确覆盖模式
光分路箱体 尾纤(4根单芯)
适配器 垂直PVC管
过路盒 水平波纹管
蝶形光缆 快速连接器
安装光分路箱 光缆成端
施工 内容
布放蝶形光缆 冷接快速连接器
安装光分路箱 安装光分路箱
光缆成端
光缆成端
敷设垂直PVC管 敷设垂直PVC管
楼板打孔
楼板打孔
安装过路盒
安装过路盒
敷设波纹管
•尾纤进入旋转层 板背面进行盘存, 并将光线接头插 入停泊区
•(四川通用该 类型)
3.3 光分路箱尾纤走线工艺
•18页
•皮线缆 顺时针 盘绕至 旋转层 板正面, 沿着粘 带路径 连接至 光分路 器引出 端
3.4 箱内皮线光缆布线
•对于全覆盖,皮线光缆布放入户后需 要用红光笔确定用户房间号,一般皮 线光缆从箱体的下方出,并且在出口 处有皮线光缆的固定位,箱体内有盘 留位设计的,皮线光缆可以在盘留位 盘留一圈后做好冷接头插入分光器。 并且在皮线光缆出箱体之后进入线槽 之前需要套波纹管保护,并且封堵防 火泥。
户外安装要求箱/框底部距地 面高度宜为2.8m~3.2m;
竖井中安装要求箱/框底部距 地面高度宜为1.0m~1.5m, 具体结合现场情况。

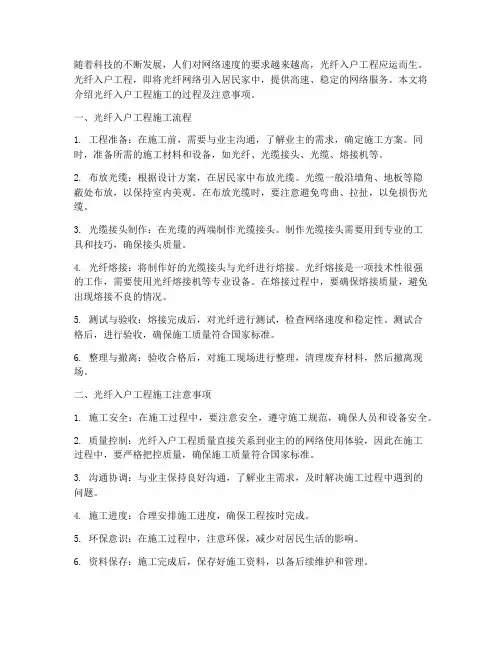

光纤入户工程施工
随着科技的不断发展,人们对网络速度的要求越来越高,光纤入户工程应运而生。
光纤入户工程,即将光纤网络引入居民家中,提供高速、稳定的网络服务。
本文将介绍光纤入户工程施工的过程及注意事项。
一、光纤入户工程施工流程1. 工程准备:在施工前,需要与业主沟通,了解业主的需求,确定施工方案。
同时,准备所需的施工材料和设备,如光纤、光缆接头、光缆、熔接机等。
2. 布放光缆:根据设计方案,在居民家中布放光缆。
光缆一般沿墙角、地板等隐蔽处布放,以保持室内美观。
在布放光缆时,要注意避免弯曲、拉扯,以免损伤光缆。
3. 光缆接头制作:在光缆的两端制作光缆接头。
制作光缆接头需要用到专业的工具和技巧,确保接头质量。
4. 光纤熔接:将制作好的光缆接头与光纤进行熔接。
光纤熔接是一项技术性很强的工作,需要使用光纤熔接机等专业设备。
在熔接过程中,要确保熔接质量,避免出现熔接不良的情况。
5. 测试与验收:熔接完成后,对光纤进行测试,检查网络速度和稳定性。
测试合格后,进行验收,确保施工质量符合国家标准。
6. 整理与撤离:验收合格后,对施工现场进行整理,清理废弃材料,然后撤离现场。
二、光纤入户工程施工注意事项1. 施工安全:在施工过程中,要注意安全,遵守施工规范,确保人员和设备安全。
2. 质量控制:光纤入户工程质量直接关系到业主的的网络使用体验,因此在施工过程中,要严格把控质量,确保施工质量符合国家标准。
3. 沟通协调:与业主保持良好沟通,了解业主需求,及时解决施工过程中遇到的问题。
4. 施工进度:合理安排施工进度,确保工程按时完成。
5. 环保意识:在施工过程中,注意环保,减少对居民生活的影响。
6. 资料保存:施工完成后,保存好施工资料,以备后续维护和管理。
总之,光纤入户工程施工是一项专业性较强、要求较高的工程。
在施工过程中,要严格遵守施工规范,确保施工质量,以提供高速、稳定的网络服务。
同时,与业主保持良好沟通,确保工程的顺利进行。
小区光纤入户工程施工规范
小区光纤入户工程施工规范一、概述光纤入户工程是指利用光纤技术在小区内进行网络接入的工程。
光纤入户工程是小区信息化建设的重要组成部分,对于提高小区的网络接入速度、提升用户体验、实现信息化管理具有重要意义。
因此,光纤入户工程的施工规范对于保证工程质量、提升用户满意度具有重要意义。
二、施工前准备1. 编制工程施工方案,明确施工内容、施工方法、工期计划等内容。
2. 对施工现场进行勘察,了解现场地貌,确定施工的方位和布线方案。
3. 科学设计施工工艺流程,确保施工过程稳定有序。
4. 选配施工设备和工具,保证施工设备完好,施工工具齐全。
三、施工过程1. 光缆敷设(1)对施工路线进行标记,保证光缆敷设路径清晰。
(2)进行预埋管道、井盖等土建工程,确保敷设路径顺畅。
(3)合理选择敷设方式,应采用水平敷设在地下,垂直敷设在室内。
(4)严格按照光缆敷设规范进行敷设,保证光缆的延展性和强度。
2. 光纤接入(1)按照工程方案布置光纤接头盒、光纤终端盒等设施。
(2)进行光纤连接,保证接头的质量。
(3)严格按照光纤接入规范进行接入工程,保证光纤的接头质量和稳定性。
3. 网络调试(1)进行网络设备的调试,确保网络设备能够正常工作。
(2)对光纤入户的网络进行测试,确保网络连接质量。
(3)保证光纤入户网络的稳定性和安全性。
四、施工后验收1. 对已完成的光纤入户工程进行验收,确认工程质量是否符合规范要求。
2. 对光纤入户网络进行测试,确认网络连接质量是否符合要求。
3. 对光纤入户设备进行测试,确认设备工作状态是否正常。
4. 对光纤入户工程进行总结和交接,确保工程的顺利完工。
五、安全管理1. 严格执行施工现场安全管理制度,确保施工人员的人身安全。
2. 进行施工现场的安全巡视,确保施工设备和工具的安全使用。
3. 对施工现场进行必要的防护措施,确保施工现场的安全卫生。
4. 对施工人员进行安全培训,确保施工人员的安全意识。
六、环境保护1. 对施工现场进行环保意识教育,确保施工人员的环保意识。
光纤到户施工方案
光纤到户施工方案1. 引言光纤到户(FTTH)是一种通过光纤传输数据的技术,它相比传统的铜线传输方式具有更高的传输速度和稳定性。
光纤到户的施工方案是确保光纤网络能够顺利覆盖用户家庭的关键。
本文将介绍光纤到户的施工方案,包括施工准备、施工步骤、施工工具和材料等内容。
2. 施工准备在进行光纤到户施工之前,需要进行一些准备工作。
2.1 确定施工区域首先需要确定施工的具体区域,包括要施工的房屋和用户使用的设备等。
根据具体情况,可以确定施工的起止时间和施工队伍。
2.2 确定施工方式光纤到户的施工方式包括室内布线和室外布线。
根据实际情况确定施工方式,通过预先调研了解用户的需求和现有的基础设施,以及室内外通道的情况,选择合适的方案。
2.3 准备施工工具和材料根据具体的施工方案,准备相应的施工工具和材料。
一般情况下,光纤到户的施工需要使用光纤线、光纤终端盒、光纤切割刀、光缆剥皮器、光纤接头盒、光纤连接器等工具和材料。
3. 施工步骤本节将介绍光纤到户的施工步骤。
具体步骤如下:3.1 准备工作在开始施工之前,需要进行一些准备工作。
包括确定施工区域、准备工具和材料等。
3.2 预估光纤长度根据施工区域的具体情况,预估光纤的长度。
光纤到户的施工一般需要将光纤从光缆中剥离出来,并将其连接到用户所需的设备上。
预估长度可以帮助施工人员更好地处理光纤线。
3.3 光缆处理根据预估的光纤长度,使用光缆剥皮器将光缆剥离出来。
然后使用光纤切割刀将光纤线切割,并清除光纤上可能存在的污垢和损坏。
3.4 导向管布线根据用户的需求,在墙壁上凿出适当的孔洞,将导向管穿过孔洞,并将其固定在墙壁上。
导向管的作用是将光纤引导到指定的位置,保护光纤线免受损坏。
3.5 光缆引线将光纤线通过导向管引线到指定位置。
需要注意的是,在引线过程中要小心光纤的损坏,避免过度弯曲和扭曲光纤线。
3.6 光纤连接将光纤线连接到用户设备上。
使用光纤连接器将光纤线连接到光纤终端盒,然后将光纤终端盒连接到用户设备上。

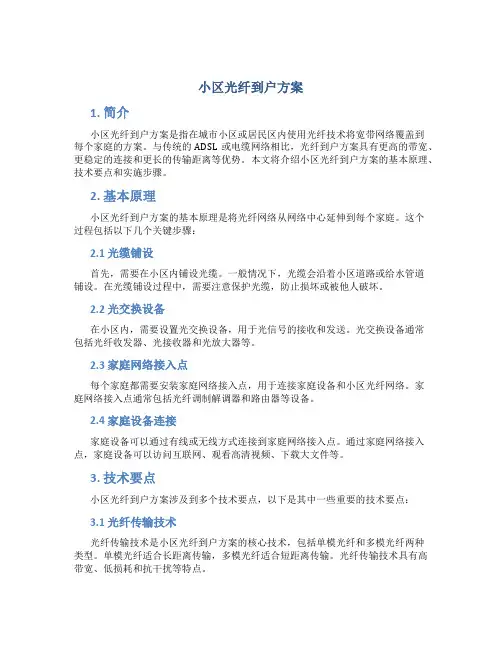

小区光纤到户方案
小区光纤到户方案1. 简介小区光纤到户方案是指在城市小区或居民区内使用光纤技术将宽带网络覆盖到每个家庭的方案。
与传统的ADSL或电缆网络相比,光纤到户方案具有更高的带宽、更稳定的连接和更长的传输距离等优势。
本文将介绍小区光纤到户方案的基本原理、技术要点和实施步骤。
2. 基本原理小区光纤到户方案的基本原理是将光纤网络从网络中心延伸到每个家庭。
这个过程包括以下几个关键步骤:2.1 光缆铺设首先,需要在小区内铺设光缆。
一般情况下,光缆会沿着小区道路或给水管道铺设。
在光缆铺设过程中,需要注意保护光缆,防止损坏或被他人破坏。
2.2 光交换设备在小区内,需要设置光交换设备,用于光信号的接收和发送。
光交换设备通常包括光纤收发器、光接收器和光放大器等。
2.3 家庭网络接入点每个家庭都需要安装家庭网络接入点,用于连接家庭设备和小区光纤网络。
家庭网络接入点通常包括光纤调制解调器和路由器等设备。
2.4 家庭设备连接家庭设备可以通过有线或无线方式连接到家庭网络接入点。
通过家庭网络接入点,家庭设备可以访问互联网、观看高清视频、下载大文件等。
3. 技术要点小区光纤到户方案涉及到多个技术要点,以下是其中一些重要的技术要点:3.1 光纤传输技术光纤传输技术是小区光纤到户方案的核心技术,包括单模光纤和多模光纤两种类型。
单模光纤适合长距离传输,多模光纤适合短距离传输。
光纤传输技术具有高带宽、低损耗和抗干扰等特点。
3.2 光纤调制解调技术光纤调制解调技术用于将电信号转换为光信号和将光信号转换为电信号。
光信号的调制解调过程包括调制电流模式、光强度调制和频率调制等。
3.3 光纤网络管理技术光纤网络管理技术用于监控和管理小区光纤网络的运行状态。
包括故障检测、性能监测、链路管理和网络规划等功能。
4. 实施步骤小区光纤到户方案的实施步骤包括以下几个方面:4.1 规划和设计在实施之前,需要进行规划和设计工作。
具体包括确定光缆铺设路径、确定光交换设备的位置、确定家庭网络接入点的位置等。
ftth光纤入户工程施工方案
ftth光纤入户工程施工方案一、前言FTTH光纤入户工程是指将光纤网络延伸至用户家庭的工程,通过光纤网络技术,实现高速宽带网络服务的覆盖,提供更快更稳定的网络连接,以满足用户对高质量网络服务的需求。
本文将就FTTH光纤入户工程的施工方案进行详细阐述,包括施工前的准备工作、施工流程、安全保障等方面,力求对相关工程人员提供一份详尽的指导。
二、施工前的准备工作1. 安全评估:施工前需进行安全评估,确定施工区域的安全情况。
对施工区域的电力、气体管道、地下管线等设施进行调查,以确保施工过程中不会对周边环境产生影响,并做好相关预案。
2. 原材料准备:根据项目规模和实际需求,准备好相应的光纤、光缆、配线盒、终端盒等施工所需的原材料。
3. 人员调配:确定施工所需的人员数量和专业技能,包括施工队长、工程技术人员、安全员、监理人员等。
4. 工具设备:准备好施工所需的工具设备,包括打孔机、光纤热缩管、光纤熔接机、光纤测试仪等。
5. 现场勘察:对施工区域进行详细勘察,了解施工现场的地形、地貌、环境等情况,为后续工作做好准备。
三、施工流程1. 施工准备(1)施工人员按照施工计划,整理好所需的工具设备和材料。
(2)对施工现场进行清理,清除杂物和障碍物,确保施工的顺利进行。
(3)对施工区域进行施工标识,标明施工区域和相关安全警示标识。
2. 光缆铺设(1)根据工程设计图纸,确定光缆的敷设路线和敷设方式。
(2)利用打孔机在墙壁或地面开孔,将光缆沿着预定路线进行铺设。
(3)定期使用光纤测试仪检测光缆的品质和传输质量,确保光缆的正常传输。
3. 光纤热缩管处理(1)在光缆敷设完成后,对光缆进行热缩管的处理。
热缩管用于保护光缆的连接点,防止受潮和损坏。
(2)使用光缆热缩管对接头进行包裹,采取热缩机进行加热处理,使热缩管紧密包裹在光缆上。
4. 光纤熔接(1)对光缆接头进行割纤和清洁处理,保证光缆接头的平整和清洁。
(2)利用光纤熔接机进行光纤的熔接,确保光纤的连接质量和稳定性。
光纤入户施工方案
光纤入户施工方案1. 简介光纤入户是指将光纤线路延伸至用户住宅内部的施工工程。
为满足日益增长的宽带需求,光纤入户工程在各地得到广泛应用。
本文将介绍光纤入户施工方案的相关内容。
2. 施工前准备在进行光纤入户施工前,需做好以下准备工作:1.调研和规划:首先,需要调研用户的需求,了解其带宽需求和网络布局。
然后,进行光纤网络规划,确定光纤路径、光缆容量等。
2.材料和设备准备:根据规划结果,准备好所需的光纤、光缆、接头盒、配线盒等材料和设备,并确保其质量符合要求。
3.施工计划:制定详细的施工计划,包括施工时间、施工步骤、施工人员等,以确保施工过程有条不紊。
3. 施工步骤光纤入户施工的主要步骤如下:步骤1:确定入户方式根据用户需求和实际情况,确定光纤的入户方式。
主要有壁挂式、管道埋地式、明敷式等方式,需根据具体情况选择最合适的方式。
步骤2:布线根据规划结果,将光缆沿墙面或地面进行布线,并保持光缆的弯曲半径不小于规定值,以防止光纤损坏。
步骤3:安装接头盒在光缆的终点位置安装接头盒,接头盒的数量和位置应根据用户的需求和实际情况确定。
接头盒的安装应牢固可靠,以保护光缆接口。
步骤4:接续光纤在接头盒内完成光纤的接续工作。
接续时,应注意光纤的对其质量,确保其传输性能符合标准要求。
步骤5:连接终端设备将光纤与终端设备连接,如光纤猫、路由器等。
连接时,应注意正确插入接口,以确保正常通信。
步骤6:测试和验收完成光纤入户后,对光纤线路进行测试,包括光衰测试、光学时域反射测试等。
测试合格后,进行工程的验收,并将相关结果和报告提交给用户。
4. 质量控制在光纤入户施工过程中,需注意以下质量控制要点:1.施工过程记录:在施工过程中,及时记录施工情况,包括材料使用、工艺操作等,以便后续检查和分析。
2.材料质量检查:在材料购买和使用过程中,对光纤、光缆、接头盒等材料进行严格的质量检查,确保其质量符合要求。
3.工艺操作规范:施工人员需按照相关工艺操作规范进行施工,并进行相应的操作培训和考核。
住宅小区光纤入户施工方案
住宅小区光纤入户施工方案1. 简介住宅小区的光纤入户施工方案是指在住宅区域内将光纤网络引入到每个住户的家庭中的一种实施方案。
本文将介绍光纤入户施工的步骤、所需材料、施工流程以及注意事项。
2. 施工步骤2.1 规划与设计在开始施工前,需要进行规划与设计工作。
这包括调研小区内的住户数量,分析网络需求,确定光纤线路的布设方案,确定光纤终端箱的位置,计划光纤接入点的数量等。
2.2 材料准备在施工前,需要准备一些必要的材料,包括光纤缆线、光纤终端箱、模块和配件等。
2.3 线缆铺设在住宅小区内,需要将光纤缆线从光纤接入点引入到每个住户的家庭中。
在线缆铺设过程中,需要注意保护线缆,避免损坏。
2.4 终端箱安装在每户的家庭中,需要安装光纤终端箱。
终端箱是连接光纤缆线和用户设备的重要设备。
在安装终端箱时,需要确保其位置合理,便于维护和管理。
2.5 光纤接入点连接将光纤接入点与每个住户的光纤终端箱连接起来。
这一过程需要保证连接的稳定性和可靠性,以确保网络的正常运行。
2.6 测试与调试完成光纤入户施工后,需要对整个网络进行测试与调试,以确保网络的稳定性和性能。
测试内容主要包括光纤线路的质量测试、终端设备的连接测试等。
3. 注意事项在进行住宅小区光纤入户施工时,需要注意以下事项:•确保施工过程中的安全性,注意施工现场的防护,避免意外事故发生。
•根据各户的具体需求,进行合理规划和设计,确保光纤线路的布设合理,充分满足用户需求。
•在线缆铺设过程中,需要避开其他管道和管线,避免对其造成影响。
•在安装终端箱和连接光纤接入点时,需要遵循相应的操作规范,确保设备的稳定和安全性。
•在施工结束后,需要及时清理施工现场,保持整洁。
4. 施工流程图以下是住宅小区光纤入户施工的流程图:graph LRA[规划与设计] --> B[材料准备]B --> C[线缆铺设]C --> D[终端箱安装]D --> E[光纤接入点连接]E --> F[测试与调试]5. 总结住宅小区光纤入户施工是实现高速网络覆盖的重要环节。
光纤到户施工工程(3篇)
一、施工准备1. 施工图纸及资料:熟悉并掌握施工图纸,包括光纤线路图、设备布局图、材料清单等,确保施工顺利进行。
2. 施工人员:组织一支具备专业技能的施工队伍,包括施工管理人员、技术人员、施工人员等。
3. 施工材料:确保材料质量符合国家标准,包括光纤、接头、光缆、设备等。
4. 施工工具:准备必要的施工工具,如光纤熔接机、光纤切割刀、光纤测试仪、冲击钻、螺丝刀等。
5. 施工安全:制定安全施工方案,确保施工人员生命财产安全。
二、施工流程1. 光纤线路规划:根据设计图纸,确定光纤线路走向,避开障碍物,确保线路安全、美观。
2. 挖沟:按照设计要求,挖掘沟槽,确保沟槽深度、宽度符合规定。
3. 光缆敷设:将光缆敷设到沟槽中,注意光缆的弯曲半径、间距等要求。
4. 接头制作:按照规定工艺,制作光缆接头,确保接头质量。
5. 光缆熔接:使用光纤熔接机,将光缆接头熔接,确保熔接质量。
6. 光缆测试:使用光纤测试仪,对光缆进行测试,确保光缆性能符合要求。
7. 设备安装:按照设计要求,安装光分路器、ODF架等设备。
8. 工程验收:完成施工后,进行工程验收,确保工程质量。
三、施工质量控制1. 材料质量:严格把关材料质量,确保材料符合国家标准。
2. 施工工艺:按照规定工艺进行施工,确保施工质量。
3. 工程验收:严格执行工程验收标准,确保工程质量。
4. 安全生产:加强安全生产管理,确保施工人员生命财产安全。
光纤到户施工工程是一项复杂、细致的工作,要求施工人员具备专业技能和丰富的实践经验。
在施工过程中,要严格按照设计要求和质量标准进行施工,确保工程质量和进度。
同时,要加强安全生产管理,确保施工人员生命财产安全。
通过光纤到户施工工程的实施,将为我国信息化建设提供有力支撑,为人民群众提供更加优质、便捷的信息服务。
第2篇一、工程概述光纤到户施工工程是指将光纤网络接入到用户家庭的工程。
该工程主要包括光纤线路敷设、光交接箱安装、室内布线、终端设备安装等环节。
关于光纤入户工程施工规范
关于光纤入户工程施工规范一、引言光纤入户工程是指将光纤通信网络引入家庭、办公室等用户的住宅或商业区域,为用户提供高速宽带接入服务的工程。
光纤入户工程施工规范是对光纤入户工程施工过程中的技术要求、安全管理、质量管理等方面进行规范,保障工程的顺利进行、质量安全可靠。
本规范适用于各类光纤入户工程的施工,以确保工程实施的规范化、标准化和高效化。
二、施工前的准备工作1. 施工前的技术交底在施工前,施工单位应组织相关技术人员和施工人员进行技术交底。
技术交底内容包括:工程的设计要求、施工方案、安全措施、质量要求、材料要求等。
施工单位应确保每位施工人员对工程的各项要求和要点都明确掌握,以确保施工的顺利进行。
2. 施工前的现场勘察施工单位应派遣专业人员对施工现场进行认真的勘察,了解现场情况、周边环境、存在的现场隐患等。
对于施工现场存在的困难和风险,施工单位应提前制定相应的应对方案,并加强现场设施的安全保护,确保施工安全。
3. 施工前的材料准备施工单位应按照设计要求和施工方案,进行所需材料的定购和准备。
材料应符合国家相关标准和规定,保证材料的质量可靠、安全可靠。
在材料准备过程中,应严格按照清单要求,合理储存、分类管理,以免造成材料混乱、遗失等问题。
4. 施工前的安全培训施工单位应组织施工人员进行安全生产培训,加强安全意识教育,提高施工人员对安全生产的重视程度。
培训内容包括施工现场的安全操作规程、应急处理程序、危险预防、个人防护等。
培训结束后,施工人员需进行考核,确保培训效果。
三、施工工艺要求1. 施工前的现场准备在施工前,施工单位应对施工现场进行仔细的布置和准备。
现场布置应合理、有序,保证施工所需的道路畅通、设施完备,确保材料和设备的便捷使用。
同时,对于有可能影响施工的外部环境因素,如施工现场周边的交通、噪音、尘土等,施工单位应提前进行合理的安排和控制。
2. 施工现场的安全管理在施工现场,施工单位应加强现场安全管理,确保施工现场的安全、有序。
楼盘光纤入户施工方案
楼盘光纤入户施工方案1. 引言随着互联网的高速发展,网络已经成为人们生活中不可或缺的一部分。
作为现代化的楼盘,为业主提供高质量、稳定的网络服务已成为一项重要任务。
为此,本文将介绍一种楼盘光纤入户施工方案,以实现快速、可靠的网络连接。
2. 方案概述本方案基于光纤技术,将光纤线路直接引入到每户。
通过光纤入户,业主可以享受到高速、稳定的网络连接,满足日常生活和工作的需求。
3. 施工步骤下面将介绍楼盘光纤入户施工的具体步骤:3.1. 现场勘测在施工前,需要进行现场勘测,确定最佳的光纤引入路径。
勘测人员会考虑楼层结构、管道布局、电力线路等因素,选择最优的引入路径。
3.2. 光纤引入管道的敷设根据勘测结果,施工人员将光纤引入管道铺设至每户。
在管道敷设过程中,需要保证管道的完整性,避免破坏已有的管道系统。
3.3. 光纤末端处理将光纤引线固定在光纤接头盒内,使其与室内网络设备连接。
为了保证接头的稳定性和接触质量,施工人员需要仔细操作,并使用专业的工具。
3.4. 光纤接入室内网络设备将光纤线路接入到室内网络设备,如路由器或交换机。
这样,就能够实现光纤入户后的网络连接。
4. 施工注意事项在进行楼盘光纤入户施工时,需要注意以下事项:•保护光纤线路:在施工过程中需要小心操作,避免对光纤线路造成机械损坏或弯曲。
•避免干扰:避免将光纤线路与电源线、电气设备等干扰源靠得太近,以免影响网络连接质量。
•使用优质材料:选择优质的光纤线缆、光纤接头和配件,以确保光纤入户的可靠性和稳定性。
5. 施工验收标准为了确保楼盘光纤入户施工的质量,需要进行相应的验收工作。
以下为施工验收的标准:•光纤线路连接良好,接触质量好。
•光纤引入管道完整无损。
•室内网络设备测试正常,能够实现高速、稳定的网络连接。
6. 结束语本文介绍了一种楼盘光纤入户施工方案,以实现快速可靠的网络连接。
在实施该方案时,需要仔细考虑现场勘测、光纤引入管道的敷设、光纤末端处理和光纤接入室内网络设备等关键步骤。
光纤入户施工方案
光纤入户施工方案光纤入户施工方案一、施工准备工作1. 编制光纤入户施工方案,确定施工范围、计划和工期。
2. 准备施工所需的工具、设备和材料,确保施工工作的顺利进行。
3. 将施工区域划定好,确保施工安全。
二、施工过程1. 按照施工方案,先进行地面清理工作,将施工区域清理干净,确保施工的通畅性。
2. 进行土方作业,开挖光缆沟槽,确保光纤入户线路的敷设。
3. 进行管道敷设,将光缆管道敷设于已挖好的沟槽中。
4. 进行光缆敷设,将预先准备好的光缆线路进行敷设,使用专用工具进行固定。
5. 进行光缆连接,将敷设好的光缆进行连接,保证连接的牢固性和稳定性。
6. 进行收尾工作,将施工区域进行整理,清理渣土和垃圾。
三、安全措施1. 施工前要进行安全培训,确保施工人员了解施工安全规范和操作流程。
2. 施工现场要设立明显的安全警示标示,以提醒人员注意安全。
3. 施工区域要设置围挡,防止人员进入施工区域。
4. 施工人员要佩戴符合规定的个人防护装备,如安全帽、工作鞋等。
5. 施工现场要进行定期巡查,及时发现并处理安全隐患。
四、质量控制措施1. 施工前要检查光缆线路的质量和完整性,确保光缆没有断裂或损坏。
2. 施工过程中要进行光缆的拉力测试,确保光缆的拉力符合要求。
3. 施工后要进行光缆线路的测试和检查,确保线路质量达到要求,能正常使用。
五、施工总结1. 完工后要进行总结和评估,总结施工过程中的经验和教训,为以后的施工提供参考。
2. 整理施工资料和记录,保存好相关文件和证明材料,以备将来需要。
总结:光纤入户施工需要认真制定施工方案,准备好所需工具和材料,确保施工的顺利进行。
在施工过程中,要注意安全措施的落实,保障施工人员的安全。
同时,要进行质量控制,确保施工质量符合要求。
最后,要进行施工总结和评估,以提高施工效率和质量。
光纤到户施工方案
光纤到户施工方案光纤到户施工方案随着互联网的发展和各类高清视频、在线游戏等高带宽需求的增加,传统的铜线网络已经不能满足用户对互联网速度和稳定性的要求。
为此,光纤到户(FTTH,Fiber to the Home)成为了目前最理想的网络接入方式之一。
下面将介绍一种光纤到户施工方案。
一、前期准备首先,需要进行现场勘测,确定用户的具体需求和网络布线方案。
然后,准备施工所需的材料和工具,包括光纤线、收发器(光猫)、光纤接头、光分配盒、光纤剥皮剪、光表等。
二、光纤线布线根据勘测结果,确定光纤线的布线路径,最好选择直线或近似直线的路径,避免过多的转角。
在墙壁或地板上打孔,通过光纤剥皮剪剥去光纤线的保护层,并将光纤线沿着布线路径敷设。
为了保护光纤线,应使用光纤接头或光分配盒将光纤线与室内网络设备连接起来,并固定在墙壁或地板上。
三、光纤接头接入将光纤线剥去一段长度的保护层,然后使用光纤剥皮剪将光纤线剥开,露出内芯和外包层。
用光表检测光纤线的传输质量,确保内部没有损坏。
然后,将光纤线的内芯与光纤接头的内芯连接起来,并使用光纤接头夹进行固定。
最后,向光纤接头中注入胶水,使连接处更加牢固。
四、光纤收发器(光猫)接入将光纤线的另一端接入光纤收发器(光猫),确保光纤线与接口的对应性。
然后,将光纤收发器与路由器或电脑等其他网络设备连接起来,以完成光纤到户的网络接入。
五、收尾工作最后,对整个施工过程进行检查和整理,确保各个连接处的质量和稳定性。
清理现场,将多余的光纤线进行整理和固定,并将废弃的材料和工具清理干净,以达到整洁美观的要求。
总结起来,光纤到户的施工方案主要包括光纤线布线、光纤接头接入、光纤收发器(光猫)接入和收尾工作等步骤。
在施工过程中,需要保证光纤线的传输质量、连接处的稳固性以及整个布线的美观性。
通过合理的规划和施工操作,可以有效地实现光纤到户的接入,满足用户对高速稳定网络的需求。
【干货】光纤到户施工之入户光缆与户内成端施工
【干货】光纤到户施工之入户光缆与户内成端施工1 入户蝶形光缆线路施工1.1敷设手法与盘线要求> 光纤敷设中应该严格注意光纤拉伸度和弯曲半径,避免缠绕、扭曲、踩踏造成对光纤的损伤。
1.2架空入户入户施工工艺要求> 自承式蝶型光缆敷设时工艺要求:杆路终结处工艺图杆路中间处装配工艺1.3墙壁吊线自承式入户施工工艺要求> 墙壁吊线自承式入户蝶形光缆施工要求墙壁外墙处装配工艺自承式蝶型引入光缆吊线在S固定件敷设工艺(1)自承式蝶型引入光缆吊线在S固定件敷设工艺(2)1.4墙壁钉固式入户施工工艺要求> 室外固定蝶型光缆装配工艺规格> 室外固定自承式蝶型光缆装配工艺规格注释:当自承式蝶形光缆从楼宇外直接引入室内时,需要将金属构件在楼宇外墙处终结,并将入户的蝶形光缆的金属构件剥离后,引入室内。
1.5 蝶型光缆入户桥架内施工工艺> 桥架内施工工艺:蝶型光缆需要套上缠绕管保护,禁止无保护直接捆扎固定。
1.6 单元内施工工艺> 入户暗管不可利用或者无暗管的楼栋时:通过在楼内布放PVC 线管方式敷设蝶形光缆,尽量选择垂直布放,避免横向交叉错位。
> 垂直管道位置:首选靠近用户家门的平台,次选换梯步。
敷设完毕后,应修补好楼板孔洞,最后粉刷受污染墙面。
> 垂直管道材料选择:首选PVC 管,每层加装一个过路盒;> 水平管道材料选择:首选PVC 管,次选塑料线槽,慎用楼道明线钉固方式。
1.7户内施工工艺> 户内布线施工:蝶形入户光缆其拉伸力一般在80N 左右,在暗管中穿放时应适当涂抹滑石粉或油膏以减轻摩擦系数。
> 户内走线施工:户内线槽应尽量沿踢脚线、门框等布放,并选择弯角较少,且墙壁平整、光滑的路由;选择线槽安装方式(双面胶粘贴或螺钉固定),粘贴方式应提前清理走线墙面,螺钉固定时注意螺钉间距,一般一米直线用3个螺钉均距固定;> 户内线槽施工:入户蝶形光缆布放入线槽,关闭线槽盖时应注意不要把光缆夹在底槽上。
联通光纤入户工程施工
联通光纤入户工程施工随着科技的飞速发展,互联网已经深入到我们生活的方方面面,高速稳定的网络连接成为了现代生活中不可或缺的一部分。
中国联通作为我国主要的电信运营商之一,一直致力于为用户提供更快、更稳定的光纤网络服务。
本文将详细介绍联通光纤入户工程的施工过程。
一、工程准备阶段在光纤入户工程正式施工前,中国联通会事先与用户取得联系,确认入户的具体时间、地点以及相关事宜。
为确保工程顺利进行,用户需提供相关证件,如身份证、房产证等,以便联通工作人员进行核实。
此外,用户还需协助联通工作人员对现场环境进行考察,以确定施工方案。
二、工程施工阶段1. 光纤铺设:施工人员会先在楼道或户外埋设光纤管道,然后将光纤从小区的光交接箱引入到用户家中的信息箱。
此过程中,施工人员会采用专业的工具和设备,确保光纤铺设的质量和稳定性。
2. 设备安装:在光纤铺设完成后,施工人员会在用户家中安装光纤猫(光调制解调器)等设备。
光纤猫是光纤网络连接的重要设备,负责将光信号转换为电信号,以便用户的家用设备接入网络。
3. 线路连接:施工人员会为用户搭建光纤线路,将光纤猫与用户的家用设备(如电脑、路由器等)连接起来。
在这个过程中,施工人员会确保线路连接的可靠性和安全性。
4. 网络测试:在所有设备安装和线路连接完成后,施工人员会进行网络测试,以验证光纤入户工程的质量和速度。
测试合格后,用户即可正常使用光纤宽带服务。
三、工程验收与维护阶段在光纤入户工程完成后,中国联通会邀请用户进行验收。
用户在验收过程中,可以根据实际使用情况对工程质量进行评价,并提出意见和建议。
验收合格后,中国联通会为用户提供相应的售后服务,确保用户在使用过程中遇到问题能够得到及时解决。
此外,中国联通还会定期对光纤网络进行维护和检修,以保障用户网络的稳定性和安全性。
如果用户在使用过程中遇到任何问题,可以随时联系中国联通的客服人员进行咨询和解决。
总之,中国联通光纤入户工程施工过程严谨,从工程准备、施工到验收和维护,都有着严格的流程和标准。
光纤到户施工工艺讲解
光纤到户施工工艺讲解光纤到户施工工艺讲解一、工程质量要求://光交箱施工工艺问题//1、光交箱面板台账必须为纸质台账,且将纸质台账塑封贴于光交箱面板;光交箱面板上不得有乱涂乱画现象,务必保持光交箱面板干净、整洁;配缆图需张贴至光交背板;总体就是下图酱纸2、光交箱内子管应采用外径30mmPE管,576芯光交箱子管数不得少于14根、288/144芯光交箱子管数不少于8根;3、光交箱内接地线必须为16平方单股铜芯黄绿线,铜鼻子规范安装,喷涂防锈漆;4、光交箱内接地线一端接在接地排,另一端绕接或焊接在接地棒或接地扁铁,576光交箱需接2根接地线,288芯光交箱为1根。
2种接地制作如下图5、光交箱内子管上口、光缆成端处、光交箱外引上钢管出口处需用防火泥封堵严实,厚度4公分。
光缆防火泥填堵规范挂牌整齐平整6、光交底座水泥平台制作要求:①底座表面光滑;②光交箱水泥基座地面下、地面上高度均至少30cm;③四边需大于光交箱底座15cm,并做散水坡,且四角抹八字做引水槽。
//分纤箱施工工艺问题//1、光纤配线箱安装位置与设计位置一致,遇特殊情况需变动及时与监理和建设方联系。
箱体安装端正,钉固牢靠。
引入光缆使用正确挂牌。
箱体牢固、挂牌正确2、光纤配线箱内光缆熔接成端,加强芯固定可靠。
尾纤盘绕整齐美观,不打结或小圈。
尾纤成端模式皮缆接续模式//光缆走线工艺问题//1、光交箱旁小手孔内光缆顺直,套管保护。
2、架空光缆余留使用预留十字架。
光缆盘绕最小直径60厘米。
3、管道光缆穿放贴井壁钉固,套管保护,挂光缆标识牌。
光缆沿墙壁钉固、光缆挂牌齐全4、管道光缆接头盒固定在井壁上,架空光缆接头盒在吊线上固定牢固,两端余缆盘留整齐并挂标识牌。
接头固定以及挂牌//管道建设工艺要求//1、开挖埋设波纹管工程,根据设计要求进行包封。
管道基础采用C15砼浇筑8cm 厚,待基础凝固24h后,方可进行下道工序。
开挖深度符合设计要求,正常情况下,人行道要求管道埋深0.8米以上,车行道要求1米以上,相应埋深是指管顶与路面的高差。
光纤入户系统施工方法
光纤入户系统施工方法第一章施工方案一、光纤入户系统施工方法1.安装箱体1)光缆交接箱、配线箱的型号、规格应符合设计要求,打开光交后检查光交的配件应齐全、无破损。
2)光交箱地基基础应夯实,抹灰表面光滑,无破损、开裂情况。
光交箱地角螺丝稳固,底座和光交箱有机结合平整。
箱体安装后的垂直度偏差不大于3mm,底座外沿距光交箱箱体大于15cm,底座高度距离地面30cm。
安装完毕后保证光交箱门锁正常开启,门不可变形。
3)各类箱体(光交箱、配线箱)外部应具备标牌,内部应附有资料表,光纤需有标签。
箱体内要有纤芯成端与分配图表,需要显示出分光器的数量和分光器的端口对应关系,以及排列方式。
标示配线盘与馈线盘位置,并标注配线盘光路覆盖范围,如楼栋号。
4)光分纤箱安装时,确保箱体的稳固性,箱内应留有足够的接续区,并能满足接续时光缆的存储、分配,不同类的线缆应留有相对独立的进线孔,光纤在机箱内应适当的预留,预留长度以方便二次接续的操作为宜。
5)光分纤箱应安装在建筑物的公共部位,便于维护。
室内分纤箱底部距离地面应大于1.5m,室外分纤箱距离地面2.5m-3m,用水平尺调整使之端正。
光缆在箱体的下方形成一个较大弧度的滴水弯。
6)接头盒的安装:1)吊挂式架空光缆接头两端的光缆应做伸缩弯,两端的预留光缆应盘放有邻杆上;2)管道光缆接头必须安装在人井正上方的光缆接头盒托架上,接头光缆应紧贴人井壁或人井搁架,盘成“O”型圈,并用扎线固定。
注意“O”型圈的曲率半径不得小于光缆直径的20倍;3)做好防水处理。
2.光缆敷设1)架空光缆敷设•光缆的规格、光缆的走向、路由应符合设计文件规定,光缆线路与电力线路平行、或交越时,其隔距应符合设计要求;不宜与电力电缆交越,若无法满足时,必须采取相应的保护措施。
•应根据设计要求选用光缆挂钩程式。
光缆挂钩间距应为50cm±3cm,光缆在电杆两侧的第一只挂钩应各距电杆25cm±2cm。
•光缆布放应顺直,无明显扭绞和交叉。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光纤到户施工工艺讲解
//光交箱施工工艺问题//
1、光交箱面板台账必须为纸质台账,且将纸质台账塑封贴于光交箱面板;光交箱面板上不得有乱涂乱画现象,务必保持光交箱面板干净、整洁;
配缆图需张贴至光交背板;
总体就是下图酱纸
2、光交箱内子管应采用外径30mmPE管,576芯光交箱子管数不得少于14根、288/144芯光交箱子管数不少于8根;
3、光交箱内接地线必须为16平方单股铜芯黄绿线,铜鼻子规范安装,喷涂防锈漆;
4、光交箱内接地线一端接在接地排,另一端绕接或焊接在接地棒或接地扁铁,576光交箱需接2根接地线,288芯光交箱为1根。
2种接地制作如下图
5、光交箱内子管上口、光缆成端处、光交箱外引上钢管出口处需用防火泥封堵
严实,厚度4公分。
光缆防火泥填堵规范
挂牌整齐平整
6、光交底座水泥平台制作要求:
①底座表面光滑;
②光交箱水泥基座地面下、地面上高度均至少30cm;
③四边需大于光交箱底座15cm,并做散水坡,且四角抹八字做引水槽。
//分纤箱施工工艺问题//
1、光纤配线箱安装位置与设计位置一致,遇特殊情况需变动及时与监
理和建设方联系。
箱体安装端正,钉固牢靠。
引入光缆使用正确挂牌。
箱体牢固、挂牌正确
2、光纤配线箱内光缆熔接成端,加强芯固定可靠。
尾纤盘绕整齐美观,不打结或小圈。
尾纤成端模式
皮缆接续模式
//光缆走线工艺问题//
1、光交箱旁小手孔内光缆顺直,套管保护。
2、架空光缆余留使用预留十字架。
光缆盘绕最小直径60厘米。
3、管道光缆穿放贴井壁钉固,套管保护,挂光缆标识牌。
光缆沿墙壁钉固、光缆挂牌齐全
4、管道光缆接头盒固定在井壁上,架空光缆接头盒在吊线上固定牢固,两端余缆盘留整齐并挂标识牌。
接头固定以及挂牌
//管道建设工艺要求//
1、开挖埋设波纹管工程,根据设计要求进行包封。
管道基础采用C15砼浇筑8cm 厚,待基础凝固24h后,方可进行下道工序。
开挖深度符合设计要求,正常情况下,人行道要求管道埋深0.8米以上,车行道要求1米以上,相应埋深是指管顶与路面的高差。
2、管道沟完成后,应在PVC管敷设前对沟底进行抄平整理,保证沟底平整,无碎石、断砖、垃圾等杂物。
根据设计文件具体要求,一般情况下需在沟底敷设细沙细土,厚度为10里面左右。
3、如遇特殊施工路段,管道路由只能采取弯曲线路的情况,应确保管沟弯曲半径大于36米,在弯曲处尽量平缓过度。
4、管道两侧应同时进行回填土施工,每回填15厘米厚,应用木夯排夯两遍。
5、砖砌人手孔工程需浇筑混凝土基础。
人(手)孔基础采用C15砼浇筑12cm 厚,尺寸为出外墙10cm,待基础凝固24h后,方可进行下道工序。
6、手孔砌筑墙体采用24cm墙,要求砖墙面平整,不得出现竖向通缝。
砖砌体砂浆饱满度应不低于80%;砖缝宽度应为8-12毫米。
砖砌体必须垂直,尺寸符合设计要求。
内、外墙粉刷平整、光滑、不空鼓。
7、手孔内托盘,积水盖配件齐全,井内粉刷光滑、平整美观。
//杆路建设工艺要求// 1、水泥电杆埋深符合设计规范要求,见下表。
2、环形钢筋混凝土电杆在下列情况之一者不得使用:1)环向裂缝宽度超过0.5mm;2)有可见纵向裂缝的;3)混凝土破碎部分总表面积超过200平方毫米。
3、架空杆路的基准杆距为50米,可根据实际地形适当调整。
当线路路由受地形
或其他障碍物的原因杆档距离在120米以上,按长杆档考虑装置辅助吊线,应选用9米以上的电杆;当杆档距离小于120米以下时,应考虑选用8米电杆。
4、角杆应在线路转角点内移10-15cm,因地形限制装设撑杆的角杆可不内移,
吊线收紧后,角杆应向拉线方向倾斜半个杆稍左右;终端杆竖立后应向拉线侧倾斜10-20cm。
5、直线杆路的电杆位置应在线路路由中心线上,电杆中心线在路由中心线的左右偏差应不大于5cm,电杆本身应上下垂直,不允许有S弯。
6、拉线的程式:防风拉与主吊线为同一程式,其余拉线至少大吊线一号。
拉线安装位置:终端拉线、顶头拉线、角杆拉线、顺线拉,一律安装有吊线抱箍的上
方,防风拉安装在吊线抱箍的下方
7、地锚柄出土长度为30厘米,地锚的出土斜槽应与拉线中把成一条直线。
