2.Fluent基本操作演示

合集下载

Fluent模拟的基本步骤

Fluent模拟的基本步骤

Fluent模拟的基本步骤1.运行Fluent 出现选择Fluent version选择界面一般二维问题就选择默认的2d,即单精度二维版本就可以了,但就是本问题求解区域就是一个扁长形状的,建议选择2ddp,即二维双精度版本,计算效果更好。

2.打开网格文件从菜单→Case→选择fin目录下的fin、msh文件3.指定计算区域的实际尺寸在Gambit建立区域时没有尺寸的单位,此时应该进行确定,也可以对区域进行放大或缩小等。

在菜单Grid下选择Scale出现上面的对话框。

将其中的Grid wascreated by 中的单位m,更改为mm,此时scale factor X与Y都出现0、001。

然后按Scale4.选择模型该问题就是稳态问题,在Solver 中已经就是默认,只就是求解温度场。

由菜单Define →Models→Energy然后选择Energy Equation。

5.指定边界条件与求解区域的材料需要将求解区域的四个边界进行说明,由菜单单Define →Models →Boundary conditions。

首先设置左边界,即肋根的条件。

点击left项,Type 列表中缺省指定在Wall,所以不需要改变,再点击Set选择thermal conditions列表中的Temperature,并且在右侧Temperature(k)中填入323(即50℃),然后点击OK完成。

按照同样方法对up、down与right 三个边界进行设置。

这三个边界均为对流边界,需要给出表面传热系数与流体温度。

本问题的求解区域为固体,并且设定其物性参数。

在zone 列表中选择zone(在Gambit 中指定的名字),已经就是默认的solid、点击set点击Edit编辑材料的物性,本问题只就是设计材料的导热系数,所以仅需将导热系数的值更改为160,然后点击Change后再close,上一个页面后按ok。

此时可关闭Boundary conditions。

fluent教程

fluent教程

fluent教程Fluent是一款由Ansys开发的计算流体动力学(CFD)软件,广泛应用于工程领域,特别是在流体力学仿真方面。

本教程将介绍一些Fluent的基本操作,帮助初学者快速上手。

1. 启动Fluent首先,双击打开Fluent的图形用户界面(GUI)。

在启动页面上,选择“模拟”(Simulate)选项。

2. 创建几何模型在Fluent中,可以通过导入 CAD 几何模型或使用自带的几何建模工具来创建模型。

选择合适的方法,创建一个几何模型。

3. 定义网格在进入Fluent之前,必须生成一个网格。

选择合适的网格工具,如Ansys Meshing,并生成网格。

确保网格足够精细,以便准确地模拟流体力学现象。

4. 导入网格在Fluent的启动页面上,选择“导入”(Import)选项,并将所生成的网格文件导入到Fluent中。

5. 定义物理模型在Fluent中,需要定义所模拟流体的物理属性以及边界条件。

选择“物理模型”(Physics Models)选项,并根据实际情况设置不同的物理参数。

6. 设置边界条件在模型中,根据实际情况设置边界条件,如入口速度、出口压力等。

选择“边界条件”(Boundary Conditions)选项,并给出相应的数值或设置。

7. 定义求解器选项在Fluent中,可以选择不同的求解器来解决流体力学问题。

根据实际情况,在“求解器控制”(Solver Control)选项中选择一个合适的求解器,并设置相应的参数。

8. 运行仿真设置完所有的模型参数后,点击“计算”(Compute)选项,开始运行仿真。

等待仿真过程完成。

9. 后处理结果完成仿真后,可以进行结果的后处理,如流线图、压力分布图等。

选择“后处理”(Post-processing)选项,并根据需要选择相应的结果显示方式。

10. 分析结果在后处理过程中,可以进行结果的分析。

比较不同参数的变化,探索流体流动的特点等。

以上是使用Fluent进行流体力学仿真的基本流程。

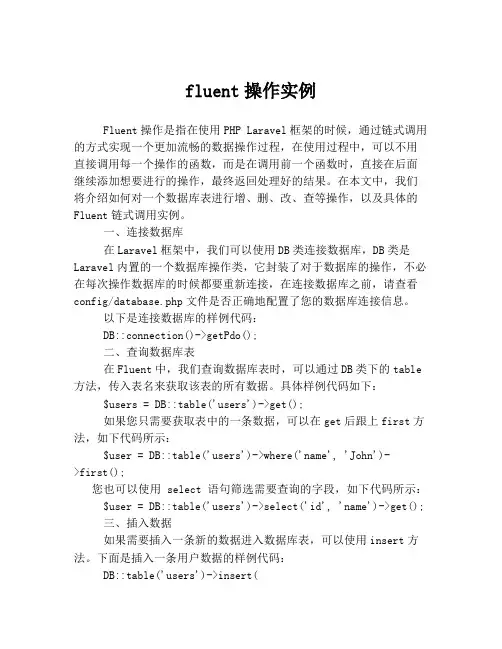

fluent操作实例

fluent操作实例

fluent操作实例Fluent操作是指在使用PHP Laravel框架的时候,通过链式调用的方式实现一个更加流畅的数据操作过程,在使用过程中,可以不用直接调用每一个操作的函数,而是在调用前一个函数时,直接在后面继续添加想要进行的操作,最终返回处理好的结果。

在本文中,我们将介绍如何对一个数据库表进行增、删、改、查等操作,以及具体的Fluent链式调用实例。

一、连接数据库在Laravel框架中,我们可以使用DB类连接数据库,DB类是Laravel内置的一个数据库操作类,它封装了对于数据库的操作,不必在每次操作数据库的时候都要重新连接,在连接数据库之前,请查看config/database.php文件是否正确地配置了您的数据库连接信息。

以下是连接数据库的样例代码:DB::connection()->getPdo();二、查询数据库表在Fluent中,我们查询数据库表时,可以通过DB类下的table 方法,传入表名来获取该表的所有数据。

具体样例代码如下:$users = DB::table('users')->get();如果您只需要获取表中的一条数据,可以在get后跟上first方法,如下代码所示:$user = DB::table('users')->where('name', 'John')->first();您也可以使用select语句筛选需要查询的字段,如下代码所示:$user = DB::table('users')->select('id', 'name')->get();三、插入数据如果需要插入一条新的数据进入数据库表,可以使用insert方法。

下面是插入一条用户数据的样例代码:DB::table('users')->insert(['name'=>'JohnDoe','email'=>'****************'] );四、更新数据如果需要更新数据,可以通过其中的update方法来实现,下面是更新一条用户数据的样例代码:DB::table('users')->where('id', 1)->update(['votes' => 1]);以上代码将在名为users的表中更新所有id为1的数据,并将其votes值设为1。

fluent按钮中文说明(整理-精华版)

fluent按钮中文说明(整理-精华版)

Fluent 使用步骤指南(新手参考)步骤一:网格1.读入网格(*.Msh)File → Read → Case读入网格后,在窗口显示进程2.检查网格Grid → Check'Fluent对网格进行多种检查,并显示结果。

注意最小容积,确保最小容积值为正。

3.显示网格Display → Grid①以默认格式显示网格可以用鼠标右键检查边界区域、数量、名称、类型将在窗口显示,本操作对于同样类型的多个区域情况非常有用,以便快速区别它们。

4.网格显示操作Display →Views(a)在Mirror Planes面板下,axis(b)点击Apply,将显示整个网格(c)点击Auto scale, 自动调整比例,并放在视窗中间(d)点击Camera,调整目标物体位置(e)用鼠标左键拖动指标钟,使目标位置为正(f)点击Apply,并关闭Camera Parameters 和Views窗口步骤二:模型1. 定义瞬时、轴对称模型Define → models→ Solver(a)保留默认的,Segregated解法设置,该项设置,在多相计算时使用。

(b)在Space面板下,选择Axisymmetric;(c)在Time面板下,选择Unsteady2. 采用欧拉多相模型Define→ Models→ Multiphase(a)选择Eulerian作为模型(b)如果两相速度差较大,则需解滑移速度方程(c)如果Body force比粘性力和对流力大得多,则需选择implicit body force 通过考虑压力梯度和体力,加快收敛(d)保留设置不变3. 采用K-ε湍流模型(采用标准壁面函数)Define → Models → Viscous(a) 选择K-ε ( 2 eqn 模型)(b) 保留Near wall Treatment面板下的Standard Wall Function 设置(c)在K-ε Multiphase Model面板下,采用Dispersed模型,dispersed湍流模型在一相为连续相,而材料密度较大情况下采用,而且Stocks数远小于1,颗粒动能意义不大。

Fluent_操作手册

Fluent_操作手册

第01章fluent简单算例21FLUENT是用于模拟具有复杂外形的流体流动以及热传导的计算机程序。

对于大梯度区域,如自由剪切层和边界层,为了非常准确的预测流动,自适应网格是非常有用的。

FLUENT解算器有如下模拟能力:●用非结构自适应网格模拟2D或者3D流场,它所使用的非结构网格主要有三角形/五边形、四边形/五边形,或者混合网格,其中混合网格有棱柱形和金字塔形。

(一致网格和悬挂节点网格都可以)●不可压或可压流动●定常状态或者过渡分析●无粘,层流和湍流●牛顿流或者非牛顿流●对流热传导,包括自然对流和强迫对流●耦合热传导和对流●辐射热传导模型●惯性(静止)坐标系非惯性(旋转)坐标系模型●多重运动参考框架,包括滑动网格界面和rotor/stator interaction modeling的混合界面●化学组分混合和反应,包括燃烧子模型和表面沉积反应模型●热,质量,动量,湍流和化学组分的控制体源●粒子,液滴和气泡的离散相的拉格朗日轨迹的计算,包括了和连续相的耦合●多孔流动●一维风扇/热交换模型●两相流,包括气穴现象●复杂外形的自由表面流动上述各功能使得FLUENT具有广泛的应用,主要有以下几个方面●Process and process equipment applications●油/气能量的产生和环境应用●航天和涡轮机械的应用●汽车工业的应用●热交换应用●电子/HV AC/应用●材料处理应用●建筑设计和火灾研究总而言之,对于模拟复杂流场结构的不可压缩/可压缩流动来说,FLUENT是很理想的软件。

当你决定使FLUENT解决某一问题时,首先要考虑如下几点问题:定义模型目标:从CFD模型中需要得到什么样的结果?从模型中需要得到什么样的精度;选择计算模型:你将如何隔绝所需要模拟的物理系统,计算区域的起点和终点是什么?在模型的边界处使用什么样的边界条件?二维问题还是三维问题?什么样的网格拓扑结构适合解决问题?物理模型的选取:无粘,层流还湍流?定常还是非定常?可压流还是不可压流?是否需要应用其它的物理模型?确定解的程序:问题可否简化?是否使用缺省的解的格式与参数值?采用哪种解格式可以加速收敛?使用多重网格计算机的内存是否够用?得到收敛解需要多久的时间?在使用CFD分析之前详细考虑这些问题,对你的模拟来说是很有意义的。

fluent 教程

fluent 教程

fluent 教程Fluent是一种流体仿真软件,用于模拟和分析流体流动和热传递问题。

以下是一个简单的Fluent教程,逐步介绍如何使用该软件。

第一步:准备工作在使用Fluent之前,您需要安装软件并获取许可证。

安装完成后,打开软件并创建一个新项目。

第二步:建立几何模型在Fluent中,您需要先创建一个几何模型,用于描述您要仿真的系统或设备的形状。

您可以通过多种方式,如导入CAD文件或手动绘制来创建几何模型。

第三步:网格划分接下来,您需要对几何模型进行网格划分,将其分割成小的单元。

这个过程称为网格划分或网格生成。

Fluent提供了多种网格划分工具和算法,您可以根据需要选择适当的方法。

第四步:设定材料属性和边界条件在仿真之前,您需要为模型中的材料属性和边界条件设置参数。

例如,您需要指定每个单元的材料类型、热传导系数和流体属性。

第五步:设置流动方程和求解器Fluent中使用Navier-Stokes方程描述流体的运动,根据需要选择合适的模型方程和求解器。

您还可以设置其他参数,如稳态或非稳态求解、收敛条件等。

第六步:定义仿真参数在开始仿真前,您需要定义一些仿真参数,如时间步长、迭代次数等。

这些参数将影响仿真结果的准确性和效率。

第七步:运行仿真最后,您可以运行仿真并观察结果。

Fluent将计算并显示流场、温度分布和其他感兴趣的物理量。

您可以使用软件提供的可视化工具进行结果分析和后处理。

通过上述步骤,您可以初步了解Fluent的使用方法。

然而,Fluent具有更多高级功能和选项,如多相流、化学反应等。

如果您对特定应用或问题有更深入的了解,建议参考Fluent官方文档和其他相关资源以获取更多详细信息。

fluent 使用基本步骤

fluent 使用基本步骤

fluent 使用基本步骤步骤一:网格读入网格(*.msh)File →Read →Case读入网格后,在窗口显示进程检查网格Grid →CheckFluent对网格进行多种检查,并显示结果。

注意最小容积,确保最小容积值为正。

显示网格Display →Grid以默认格式显示网格能够用鼠标右键检查边界区域、数量、名称、类型将在窗口显示,本操作关于同样类型的多个区域情形专门有用,以便快速区不它们。

网格显示操作Display →Views在Mirror Planes面板下,axis点击Apply,将显示整个网格点击Auto scale, 自动调整比例,并放在视窗中间点击Camera,调整目标物体位置用鼠标左键拖动指标钟,使目标位置为正点击Apply,并关闭Camera Parameters 和Views窗口步骤二:模型1. 定义瞬时、轴对称模型Define →models→Solver保留默认的,Segregated解法设置,该项设置,在多相运算时使用。

在Space面板下,选择Axisymmetric在Time面板下,选择Unsteady2. 采纳欧拉多相模型Define→Models→Multiphase(a) 选择Eulerian作为模型(b)如果两相速度差较大,则需解滑移速度方程(c)如果Body force比粘性力和对流力大得多,则需选择implicit b ody force 通过考虑压力梯度和体力,加快收敛(d)保留设置不变3. 采纳K-ε湍流模型(采纳标准壁面函数)Define →Models →Viscous(a) 选择K-ε( 2 eqn 模型)(b) 保留Near wall Treatment面板下的Standard Wall Function设置在K-εMultiphase Model面板下,采纳Dispersed模型,dispersed湍流模型在一相为连续相,而材料密度较大情形下采纳,而且Stocks数远小于1,颗粒动能意义不大。

Fluent使用指南2

Fluent使用指南2

第一步:网格1、读入网格(File→Read→Case)2、检查网格(Grid→Check)3、平滑网格(Grid→Smooth/Swap)4、更改网格的长度单位(Grid→Scale)5、显示网格(Display→Grid)第二步:建立求解模型1、保持求解器的默认设置不变(定常)2、开启标准K-ε湍流模型和标准壁面函数Define→Models→Viscous第三步:设置流体的物理属性ari→Density→viscosity→第四步:设置边界条件对outflow、velocity-inlet、wall 采用默认值第五步:求解1、Solv→Controls→Solution中,Discretitation→Pressure→standardPressure→Momentum→2、Solution Initialization→all zone3、Residual Monitors→Plot第六步:迭代第七步:进行后处理第八步:1、Define→Model→Evlerian2、在Vissous Model→K-epsilon Multiphase Model→Mixture 第九步:在Define Phase Model→Discrete phase ModelInteraction↓选中→Interaction With Continuous PhaseNomber of Continuous PhaseInteractions per DPM Interaction第十步:设置物理属性第十一步:Define→Operating →重力加速度Define→Boondary Conditionsflvid→Mixture→选中Sovrce Terms 其他默认Phase-1→选中Sovrce Terms 其他默认Phase-2→选中Sovrce Terms 其他默认inflow→Mixture→全部默认Phase-1→全部默认Phase-2→Multiphase→Volume Fraction→其他默认outflow→Mixture→默认Phase-1→默认Phase-2→默认wall→Mixture→全部默认Phase-1→默认Phase-2默认第十二步:Slove→Controls→Slution Controls→Pressure→Momentum→其余默认第十三步:千万不能再使用初始化第十四步:进行迭代计算截Z轴上的图:在Surface→iso↓Surface of constant↓Grid↓然后选x、y、z轴(根据具体情况而定)↓在Iso-Values→选取位置C的设置在New Surface Name中输入新各字→点创建然后在Display→Grid→Edge type→Feature→选中刚创建的那个面,然后Display查看刚才那面是否创建对最后在Display→Contours→Options→Filled→Surface→选中面,然后Display。

FLUENT入门(3)-FLUENT整体界面

FLUENT入门(3)-FLUENT整体界面

FLUENT⼊门(3)-FLUENT整体界⾯1、整体界⾯⾃12.0版本之后,FLUENT采⽤了树形菜单的处理流程操作⽅式。

在启动界⾯上点击OK按钮后即进⼊FLUENT图形界⾯窗⼝。

如下图所⽰。

按照其不同的功能将其分为6个区域。

区域1:菜单栏。

包括软件操作的所有菜单。

区域2:⼯具栏。

包括软件常⽤操作功能,如⽂件操作、视图操作等功能。

区域3:模型操作树。

按照CFD仿真操作流程安排的树形菜单,在后续将会详细描述。

区域4:参数设置⾯板。

在描述模型操作树时详细描述。

区域5:图形显⽰区。

主要显⽰前处理⽹格模型及后处理数据图形等。

区域6:TUI窗⼝。

可以进⾏TUI命令操作及软件信息显⽰。

2、菜单栏FLUENT的菜单如下图所⽰。

主要包括的菜单:1. File:⽂件操作菜单。

包括⽂件的读⼊、写出、导⼊、输出等功能,同时包含图形窗⼝的图⽚输出功能。

2. Mesh:包括⽹格检查、⽹格分割等⽹格基本操作功能。

3. Define:定义物理模型及边界条件信息。

4. Solve:定义求解控制参数及监控参数等。

5. Adapt:主要是为⽹格⾃适应准备的菜单,也常常⽤于Patch操作。

6. Surface:定义⾯,常⽤于后处理操作。

7. Display:后处理操作及设置。

8. Report:后处理数据输出。

9. Parallel:并⾏计算设置。

10. View:视图设置。

11. Help:帮助菜单。

3、⼯具栏⼯具栏按钮如下图所⽰。

各按钮从左⾄右依次为:1. ⽂件打开按钮。

包含File菜单中的部分内容。

2. ⽂件保存按钮。

3. 输出图像按钮。

通过此按钮可以输出图形窗⼝中的图形。

4. 帮助⽂档按钮。

5. 旋转视图按钮。

6. 平移视图按钮。

7. 放⼤视图按钮。

8. 区域放⼤按钮。

9. Probe按钮,获取⿏标点击位置的信息。

10. Fit view按钮,窗⼝适应按钮。

11. Set view按钮,设置视图显⽰。

12. 排列窗⼝按钮。

13. 图形窗⼝分栏按钮。

FLUENT软件使用说明(适合初学者)

FLUENT软件使用说明(适合初学者)
生成一个与某现有实际体积 相关的虚拟顶点
沿一条边或一个面在其上生成的一个虚拟顶点的位置
平滑顶点 输入顶点位置参数u和v的值。 输入新的点的位置的坐标。
Connect Vertices 连接顶点 Disconnect Vertices 分离顶点
连接实际和/或虚拟顶点,分离 两个或多个实体的公共顶点
连接/分离边
Connect/Disconnect Edges 命令按钮允许用户进行以下操作。
图标
Create Real Conic Arc 命令允许用户生成二次曲线形边。要生成一条二次曲线形边,用户必须设定如 下参数: Start 点——指定起始端点 Shoulder 点——指定弧顶点 End 点——指定末端点 Shape Parameter点——指定弧的一般形状(椭圆形,抛物形或者双曲形)
edit 编辑进程名称 编辑文本文件 建立和编辑参数 编辑程序默认属性
操作工具板
操作工具板在GUI的右上角。它由一系列命令按钮组成,每个 按钮在创建和网格模型过程中起到特定的功能。
总体控制工具板
总体控制工具板在GUI的右下角。它的目的是让你对显示在特殊 象限中的模型控制其版面设计和图形窗口的操作和模型的外观。
分辨率trltrl鼠标右键捕捉点鼠标右键捕捉点由点连成线由点连成线verticesvertices表明组成直线两端点节点的编号表明组成直线两端点节点的编号创建圆弧边鼠标右键创建圆弧边鼠标右键下拉菜单下拉菜单选择点选择点shiftshift鼠标左键鼠标左键创建管嘴创建管嘴由点连成线由点连成线由线组成面由线组成面第三步第三步确定边界线的内部节点分布并创建网格确定边界线的内部节点分布并创建网格successiveradiosuccessiveradio等比序列等比序列doublesideddoublesided内部节点取单双向分布内部节点取单双向分布radioradio内部节点间距间距离的公比内部节点间距间距离的公比spacingspacing分布设置分布设置intervalsizeintervalsize节点间距离节点间距离intervalcountintervalcount节点数量节点数量schemescheme操作方式操作方式applyapply表示不按默认的方式按所设置的方式进行表示不按默认的方式按所设置的方式进行关闭网格显示关闭网格显示第五步第五步输出网格输出网格二平滑和交换网格二平滑和交换网格确保网格质量确保网格质量三确定长度的单位三确定长度的单位四显示网格四显示网格五建立求解模型五建立求解模型segregatedsegregated离散求解离散求解coupledcoupled耦合求解耦合求解implicitimplicit隐式求解器隐式求解器explicitexplicit显示求解器显示求解器求解器求解器离散求解器离散求解器主要用于不可压或主要用于不可压或低马赫数压缩性流体的流动

fluent使用流程

fluent使用流程

fluent使用流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!Fluent 使用流程。

1. 导入模型几何体,导入计算机辅助设计 (CAD) 模型文件,例如 STEP、IGES 或 STL。

Fluent操作解析

Fluent操作解析

12
Gambit网格生成
边界层网格 线网格
绘制网格 面网格
体网格
13
网格划分前你需要知道 的问题:
❖ 选择何种网格?
❖ 网格质量要求?
❖ 网格数量? ❖ 计算机承受能力?
三角形网格
四边形网格
2D网格
四面体网格
金字塔型 网格
六面体网格
楔形网格
3D网格
线网格及面网格简介
E
E
E
E
S
E
E
S
E
E
E
E
❖ 线网格界面
3D:三维空间
40
选择计算模型—其他计算模型的选定
Fluent启动默认的是计算层流不可压流动,不需要设置 其他模型。在实际问题中,除了要计算流场,有时还要 计算温度场或浓度场等,因此可能会用到其他物理模型。
多相流 粘性 辐射
组分运输与化学反应 离散相
凝固和融化
41
粘性模型
粘性模型
无粘模型 层流模型 单方程湍流模型
0
1
(best)
(worst)
e
Quad/Hex
e 90
QEAS = 0 网格质量非常高 QEAS = 1 网格质量差,很难收敛
max
min
e
Tri/Tet
e 60
❖ 体积变化率 (Qsc).
Vj2
QSC maxr1, r2, , rn
V j3
Vi
V j1
Vj4
r❖i 默A认reaQAorrSeCVa >oolru0Vm. oeluomf neeoigfhebleomr eelnetm或四边形网格: 网格扭曲度不大于 0.85.

Fluent使用指南2

Fluent使用指南2

Fluent使用指南2第一步:网格1、读入网格(File→Read→Case)2、检查网格(Grid→Check)3、平滑网格(Grid→Smooth/Swap)4、更改网格的长度单位(Grid→Scale)5、显示网格(Display→Grid)第二步:建立求解模型1、保持求解器的默认设置不变(定常)2、开启标准K-ε湍流模型和标准壁面函数Define→Models→Viscous第三步:设置流体的物理属性ari→Density→viscosity→第四步:设置边界条件对outflow、velocity-inlet、wall 采用默认值第五步:求解1、Solv→Controls→Solution中,Discretitation→Pressure→standardPressure→Momentum→2、Solution Initialization→all zone3、Residual Monitors→Plot第六步:迭代第七步:进行后处理第八步:1、Define→Model→Evlerian2、在Vissous Model→K-epsilon Multiphase Model→Mixture 第九步:在Define Phase Model→Discrete phase ModelInteraction↓选中→Interaction With Continuous Phase Nomber of Continuous PhaseInteractions per DPM Interaction第十步:设置物理属性第十一步:Define→Operating →重力加速度Define→Boondary Conditionsflvid→Mixture→选中Sovrce Terms 其他默认Phase-1→选中Sovrce Terms 其他默认Phase-2→选中Sovrce Terms 其他默认inflow→Mixture→全部默认Phase-1→全部默认Phase-2→Multiphase→Volume Fraction→其他默认outflow→Mixture→默认Phase-1→默认Phase-2→默认wall→Mixture→全部默认Phase-1→默认Phase-2默认第十二步:Slove→Controls→Slution Controls→Pressure→Momentum→其余默认第十三步:千万不能再使用初始化第十四步:进行迭代计算截Z轴上的图:在Surface→iso↓Surface of constant↓Grid↓然后选x、y、z轴(根据具体情况而定)↓在Iso-Values→选取位置C的设置在New Surface Name中输入新各字→点创建然后在Display→Grid→Edge type→Feature→选中刚创建的那个面,然后Display查看刚才那面是否创建对最后在Display→Contours→Options→Filled→Surface→选中面,然后Display。

史上Fluent最详细操作步骤 一看就懂

史上Fluent最详细操作步骤 一看就懂

Fluent简单分析教程第1步双击运行Fluent,首先出现如下界面,对于二维模型我们可以选择2d(单精度)或2ddp(双精度)进行模拟,通常选择2d即可。

Mode选择缺省的Full Simulation即可。

点击“Run”。

然后进入如下图示意界面:第2步:与网格相关的操作1.读入网格文件car1.mesh操作如下图所示:打开的“Select File”对话框如图所示:(1)找到网格文件E:\gfiles\car1.mesh;(2)点击OK,完成输入网格文件的操作。

注意:FLUENT读入网格文件的同时,会在信息反馈窗口显示如下信息:其中包括节点数7590等,最后的Done表示读入网格文件成功。

2.网格检查:操作如下图所示:FLUENT在信息反馈窗口显示如下信息:注意:(1)网格检查列出了X,Y的最小和最大值;(2)网格检查还将报告出网格的其他特性,比如单元的最大体积和最小体积、最大面积和最小面积等;(3)网格检查还会报告出有关网格的任何错误,特别是要求确保最小体积不能是负值,否则FLUENT无法进行计算。

3.平滑(和交换)网格这一步是为确保网格质量的操作。

操作:→Smooth/Swap...打开“Smooth/Swap Grid”对话框如图所示:(1)点击Smooth按钮,再点击Swap,重复上述操作,直到FLUENT 报告没有需要交换的面为止。

如图所示:(2)点击Close按钮关闭对话框。

注意:这一功能对于三角形单元来说尤为重要。

4.确定长度单位操作如下图所示:打开“Scale Grid”对话框如图所示:(1)在单位转换(Units Conversion)栏中的(Grid Was Created In)网格长度单位右侧下拉列表中选择m;(2)看区域的范围是否正确,如果不正确,可以在Scale Factors 的X和Y中分别输入值10,然后点击“Scale”或“Unscale”即可;(3)点击Scale;(4)点击Close关闭对话框。

《fluent讲义》课件

《fluent讲义》课件

Fluent的模拟应用和优化技术
1
热传导模拟
模拟热传导过程,包括传热、热辐射和相变,以优化能量传递和系统效率。
2
多物理场模拟
将不同物理场耦合进行模拟,如流体-固体、流体-电磁和流体-热传导,以研究多 场耦合效应。
3
物流耦合模拟
模拟流体和结构耦合,研究流体对结构的影响,以及结构变化对流体行为的反馈。
流体力学概念与模拟
1 流体力学基础
介绍流体力学的基本概念,包括质量守恒、 动量守恒和能量守恒。
2 多相流模拟
探索多相流模型,如气固流、气液流和固液 流,并学习如何模拟这些复杂的流体行为。
3 湍流模拟
了解湍流的产生机制和模型,并学习如何进 行湍流模拟以预测和优化流体行为。
4 化学反应模拟
研究流体中的化学反应过程,包括燃烧、化 学反应和质量转移,并模拟这些过程的影响。
Fluent的动网格技术和并行计算
动网格技术
介绍Fluent中的动网格技术,包括网格自适应和网 格重构。动态调整网格以捕捉流动细节和提高模拟 精度。
并行计算
探索Fluent中的并行计算技术,利用多核处理器和 集群系统提高模拟速度和处理大规模模拟任务。
Fluent的后处理工具和工程应用案例
后处理工具
Fluent的操作和界面介绍包括模型创建、网 格导入、参数设置等。
物理模型选择
深入了解Fluent所提供的多种物理模型选项,并 选择适合你的应用的模型。
用户界面
探索Fluent友好的用户界面,包括工具栏、菜单 栏、视图控制和后处理选项。
求解器设置
学习如何选择和设置合适的求解器以提高模拟效 率和准确性。
使用Fluent的后处理工具进行数据可视化、图表分析 和结果解释,以实现全面的模拟分析。

fluent操作流程

fluent操作流程

fluent操作流程Fluent 操作流程简介:Fluent 是一款用于计算流体力学(Computational Fluid Dynamics,简称CFD)的软件。

它提供了一个强大的求解器和用户界面,帮助工程师模拟和分析流体力学问题。

以下是 Fluent 的操作流程简介:1. 启动 Fluent:双击 Fluent 的图标或通过命令行打开软件。

一些版本的 Fluent 还可以通过集成开发环境或命令行调用。

2. 准备几何模型:使用几何建模软件(如 ANSYS DesignModeler)创建和准备几何模型。

将模型导出为支持的文件格式(如 .stl 或 .igs)。

3. 导入几何模型:在 Fluent 中,通过“文件”>“导入”>“几何”选项导入几何模型文件。

根据需要进行缩放和旋转等操作,然后应用更改并关闭几何模型的界面。

4. 定义边界条件:在 Fluent 中,通过“边界条件”选项定义边界类型和条件。

根据模型需求,选择适当的边界类型(如壁面、入口、出口等)并设置相应的条件(如温度、压力、速度等)。

5. 设置求解控制参数:通过“求解控制”选项设置求解器的参数。

这些参数包括收敛标准、计算时间步长、迭代次数等。

根据需要进行适当的调整,以获得准确且稳定的解。

6. 初始化求解器:使用“初始化”选项初始化求解器。

此步骤会根据定义的边界条件和网格生成初始场状态。

7. 运行求解器:通过点击“求解”选项运行求解器。

Fluent 会迭代求解流体场方程,并根据设定的参数逐步逼近最终解。

8. 分析结果:求解器收敛后,可以通过“结果”选项查看和分析模拟结果。

可以选择显示流线、剖面图或其他感兴趣的结果。

9. 调整设置和重新求解(可选):根据结果分析的需要,可以回到先前的步骤调整设置,如边界条件、求解控制参数等,并重新运行求解器。

10. 保存结果:完成分析后,可以通过“文件”>“导出”选项将结果保存为需要的格式,以备进一步的处理或展示。

Fluent模拟的基本步骤.pptx

Fluent模拟的基本步骤.pptx
学海无 涯
Fluent 模拟的基本步骤 1. 运行Fluent 出现选择 Fluent version 选择界面
一般二维问题就选择默认的 2d,即单精度二维版本就可以了,但是 本问题求解区域是一个扁长形状的,建议选择 2ddp,即二维双精度 版本,计算效果更好。 2. 打开网格文件
从菜单file→Read→Case→选择fin 目录下的 fin.msh 文件
学海无 涯
3. 指定计算区域的实际尺寸 在 Gambit 建立区域时没有尺寸的单位,此时应该进行确定,也可 以对区域进行放大或缩小等。
学海无涯
在菜单 Grid 下选择 Scale 出现上面的对话框。将其中的 Grid was created by 中的单位 m,更改为 mm,此时 scale factor X 和 Y 都出 现 0.001。然后按 Scale 4. 选择模型 该问题是稳态问题,在 Solver 中已经是默认,只是求解温度场。 由菜单Define →Models→Energy 然后选择Energy Equation。
将 Y-Axis Function 选择为Temperature, Surfaces 选择 up,然后按 Plot
学海无 涯
里用同样方法画 right 面(即肋端)的温度分布。将 Plot Direction 下面的X 值改为 0, Y 值改为 1,Surfaces 中仅选择right,然后 plot
学海无 涯
若想将此图保存。由菜单 File →Hardcopy,出现下面的对话框。 将 Format 改为JPEG,Coloring 中改为Color,然后Save.
Options 中不勾选 Filled 出现的图为
ቤተ መጻሕፍቲ ባይዱ
学海无 涯

FLUENT教程2-Fluent求解器基础

FLUENT教程2-Fluent求解器基础

附录
A Pera Global Company © PERA China
FLUENT Journals
FLUENT 可以使用journal 文件以批处理方式 运行
journal 是包括TUI命令的文本文件
FLUENT TUI 允许命令的缩写,如 – ls 列表工作目录下的文件 – rcd 读入 case 和data 文件 – wcd 写 case 和 data 文件 – rc/wc 读/写 case 文件 – rd/wd 读/写 data 文件 – it 迭代
A Pera Global Company © PERA China
自适应案例-超音速流场
基于求解结果的网格自适应允许更好的解析弓形激波和膨胀波
Adapted cells in locations of large pressure gradients
Mesh adaption yields much better resolution
操作条件
在参考压力位置操作温度 设定了参考温度
操作密度是计算密度大范围 变化流动问题的参考值
A Pera Global Company © PERA China
并行计算
FLUENT 中的并行计算用来运行多个处 理器,以减少计算时间,增加仿真效率 – 对大规模网格或者复杂物理问题尤其 有效 – FLUENT 是全并行的,能在大多数硬 件和软件平台上运行,如clusters 或 者多核机器上
批处理文件中的TUI 命令可以在非交互模式下 自动运行 – TUI 命令 file/read-bc 和 file/write-bc 可以用来读写FLUENT 中的设置到一个文件中
Sample Journal File

fluent使用基本步骤

fluent使用基本步骤

fluent使⽤基本步骤Fluent 使⽤指南步骤⼀:⽹格1.读⼊⽹格(*.msh)File →Read →Case读⼊⽹格后,在窗⼝显⽰进程2.检查⽹格Grid →CheckFluent对⽹格进⾏多种检查,并显⽰结果。

注意最⼩容积,确保最⼩容积值为正。

3.显⽰⽹格Display →Grid①以默认格式显⽰⽹格可以⽤⿏标右键检查边界区域、数量、名称、类型将在窗⼝显⽰,本操作对于同样类型的多个区域情况⾮常有⽤,以便快速区别它们。

4.⽹格显⽰操作Display →Views(a)在Mirror Planes⾯板下,axis(b)点击Apply,将显⽰整个⽹格(c)点击Auto scale, ⾃动调整⽐例,并放在视窗中间(d)点击Camera,调整⽬标物体位置(e)⽤⿏标左键拖动指标钟,使⽬标位置为正(f)点击Apply,并关闭Camera Parameters 和Views窗⼝步骤⼆:模型1. 定义瞬时、轴对称模型Define →models→Solver(a)保留默认的,Segregated解法设置,该项设置,在多相计算时使⽤。

(b)在Space⾯板下,选择Axisymmetric(c)在Time⾯板下,选择Unsteady2. 采⽤欧拉多相模型Define→Models→Multiphase(a) 选择Eulerian作为模型(b)如果两相速度差较⼤,则需解滑移速度⽅程(c)如果Body force⽐粘性⼒和对流⼒⼤得多,则需选择implicit body force 通过考虑压⼒梯度和体⼒,加快收敛(d)保留设置不变3. 采⽤K-ε湍流模型(采⽤标准壁⾯函数)Define →Models →Viscous(a) 选择K-ε( 2 eqn 模型)(b) 保留Near wall Treatment⾯板下的Standard Wall Function设置(c)在K-εMultiphase Model⾯板下,采⽤Dispersed模型,dispersed湍流模型在⼀相为连续相,⽽材料密度较⼤情况下采⽤,⽽且Stocks数远⼩于1,颗粒动能意义不⼤。
