灵昆大桥高架区间主要设计形式为:桩基础、承台、矩形实体墩、圆端形实体墩；上部结构30m、35m简支箱梁;连续梁、刚构及刚构连续梁。

本标段为温州S1、Ｓ２线并行段，共有4条线路，从左至右分别为S1左线、S1右线、S2左线、S２右线。

本标段对双线连续箱梁现浇支架预压一跨,45m一跨连续箱梁现浇支架采用单层贝雷梁的方法,单层贝雷梁结构形式为梁底向下分别为:竹胶板+方木+贝雷梁+56b横向分配梁+活络头＋钢管立柱＋基础,每孔连续梁设置２0根φ6０9×16ｍm个钢管立柱作支撑立柱。

二、主要技术参数现浇梁模架预压主要参数如下:2.1预压监测及预压材料预压监测:支架预压时主要进行竖向外移监测,主要包括以下几点:１)基础沉降变形；２)支架竖向位移。

2．2预压材料利用沙袋和混凝土块进行预压，沙袋每袋重1.04吨,预压块为3×１×０．7ｍ素混凝土预压块,每块混凝土重5.05t，采用１1０块混凝土预压块，其余用沙袋预压。

三、预压方案1、预压的目的为验证现浇箱梁支架方案的安全可靠性、消除各级非弹性变形,同时也为了便于对梁体进行线性控制,施工时能够准确的设置梁体预拱度，需对箱梁现浇支架体系进行预压。

预压的目的主要为：⑴确保施工过程的安全，通过预压来检验现浇支架刚度、强度及稳定性。

⑵通过模拟施工中加载过程,观测现浇支架的弹性变形和非弹性变形值，为简支箱梁施工时标高的设置提供依据，确保箱梁外观线性符合设计要求。

支架预压报告

郑卢高速公路洛宁至卢氏段TJ-12标DK0+匝道桥第一跨支架预压试验总结报告郑卢高速公路洛宁至卢氏段TJ-12标中铁四局集团有限公司项目经理部二零一二年五月十二日DK0+匝道桥支架预压试验总结报告一、预压概况官道口互通式立交DK0+匝道桥位于三门峡市卢氏县官道口镇北侧，跨域河流并且在C匝道桥第一联结束处于C匝道桥顺接。

全桥共一联，上部结构为（7*20）m预应力混凝土连续箱梁，全长，桥宽，采用单箱单室截面，梁高140cm。

地基处理：根据支架范围用机械或人工清除地表所有虚土、腐殖土和淤泥，晾晒后采用22T压路机进行碾压，经试验室轻型触探检测地基满足承载力不小于150kpa后方可采用山皮石炮渣换填铺垫。

采用2*30cm山皮石炮渣填筑，压实度按照沉降量3mm控制。

我部选用第一跨作为代表性区域进行预压。

于2012年5月2日至5月9日对DK0+匝道桥第一跨现浇箱梁满堂支架进行预压。

二、预压方法预压采用袋装山皮石炮渣压重的方法，人工配合挖掘机装填，汽车运输至现场，吊车吊运至底模进行预压方式。

根据每袋山皮石炮渣的重量算出每阶段压载的袋数及整个底板区域沙袋布置的数量及重量，从跨中向两边依次在底模上进行预压。

设专人称量、专人记录；加载时，派专人观察支架变化情况，一旦发现异常，立即停止压载并分析原因进行补救。

加载分级进行，0%-60%-90%-120%，荷载分布与箱梁施工荷载分布相同,并及时进行测量、观测，加载的顺序尽量接近于浇筑砼的顺序，不可随意堆放。

支架预压一次性卸载，预压荷载应对称、均衡、同步卸载。

三、预压荷载DK0+匝道桥第一跨采用分段预压，分段如下图（图中以米为单位）：图中分段以外部分为端、中横梁，无需预压，本次翼缘板不参加预压，故预压分四段，采用袋装山皮石炮渣预压。

采用充填重量为2T的吨袋，实际装。

普通钢筋混凝土砼重力密度取26kN/m3m3)，故本次总预压总量为：W=（*+*6）**120%=第1段：预压重量=（*3+*1）**120%=，沙袋数量：=52（袋）第2段：预压重量=***120%=，沙袋数量：=41（袋）第3段：预压重量=***120%=，沙袋数量：=41（袋）第4段：预压重量=（*3+*1）**120%=，沙袋数量：=52（袋）实际预压为279t，分级预压，0%-60%-90%-120%每级测量其标高，计算其沉降量，具体数据见附表。

48m连续梁预压成果

新建石家庄至济南铁路客运专线齐济特大桥237-240#32+48+32m连续梁专项施工方案支架法制梁静载垂直预压报告一、支架法制梁静载预压简述支架法制梁静载预压选择我分部48m连续梁第③跨以及第⑦跨作为预压对象。

梁支架采用20排单层不加强型贝雷片，支架立柱支撑在明挖基础小承台上，采用Φ630mm-8mm螺旋钢管共14排，每排6根（不计简支梁侧钢管柱）。

贝雷架上放置定型钢托架，侧模采用厂家定制钢模板，内模与底模均采用木模。

为了验证支架法支架和模板的强度及刚度，同时也为了准确掌握现浇箱梁施工过程中支架模板各工况下的实际挠度、刚度和稳定性，根据相关规定要求，支架模架使用前需要在现场做静载垂直预压试验，以确保支架在投入使用后能正常工作和安全使用，并消除支架的非弹性变形，为正确设置预拱度提供依据。

根据梁段自重及图纸要求，选取该两段梁体自重120％的荷载来进行预压。

预压模拟箱梁的浇注顺序，且横断面上模拟箱梁的实际荷载分布。

静载试验选用的材料要求具备计量准确、比重大、质地均匀、方便快捷等特点。

综合以上考虑，实际试压时选用定型预压块作为模拟荷载主要材料，每个预压块重量经电子磅称量，按6t/个计算。

试压程序和步骤流程：试验准备（技术交底、人员、机械、材料等）→支架按设计安装就位→侧模架全面检查、调整→观测点的布设标记→按照梁体现浇顺序分级加载→观测测量、记录→终值静置→观测、全面检查→卸载→观测读数记录全面检查→稳定观测读数记录全面检查→观测数据整理、分析→试验结果报告→整修调整模架待使用。

测点布设：1、贝雷架上每跨的两段及跨中设置一排观测点，每排三个观测点，同时在受压承载的两派钢管柱基础上布测基础沉降观测点。

如下图所示：2、贝雷梁上共布设测点18个（每跨9个），观测时有同一仪器测量、同一测量人读数。

每次观测都要对上述测点的相对标高进行测量记录，保存好原始数据，以备复核。

测量精度和读数误差为±1mm。

二、支架试压过程与挠度变形观测1、加载方式和加载过程依据混凝土浇注顺序，采用分级加载方式：0 30% 65% 100% 120% ，分级加载时严格按照预压方案程序进行。

预压报告书

广佛江快速通道江下段工程新南路互通立交A匝道第一联现浇箱梁满堂支架预压报告书编制：审核：批准：中国中铁股份有限公司2016年1月现浇箱梁满堂支架预压报告书一、编制说明为保证支架的安全性，确保施工安全，有利于桥面线形控制。

结合支架和地基实际情况，消除地基非弹性变形和支架上部结构（模板、方木）非弹性变形的影响，经验数据与实际数据相结合的方针，决定对搭设的A匝道第一联现浇箱梁满堂支架进行预压。

二、工程概况A匝道第一联起终点桩号为AK0+146.907~AK0+266.907，该桥桥跨组成为：（4×30）米，整联共计120m，为预应力混凝土现浇连续箱梁。

本次支架暂施工2-4#墩跨梁段，因此先对本次施工段进行预压。

三、地质情况A匝道第一联所处原为鱼塘。

土层主要为素填土、淤泥、粉质黏土、强风化泥质粉砂岩、中风化泥质粉砂岩，具体参数见地层数据表及地质纵断面图：四、基础方案A匝道第一联2-4跨所处鱼塘采用回填素填土、碎石土，分层碾压、夯实后，铺设20cm厚砂或碎石垫层，浇筑20cm厚C20混凝土垫层，垫层顶面标高分层分别为+3.300m。

支架布置横断面图如下：五、支架搭设根据A匝道第一联施工方案图纸，立杆横纵向间距为60×60 cm，步距120cm。

碗扣支架底部设60cm可调底托，顶部设60cm可调顶托，丝杆外露长度不宜超过30cm，伸入立杆内长度不应少于15cm。

底托垫梁采用工10型钢，顶托上横向摆放工10型钢或10×10cm方木，纵向为10×10cm方木，间距20cm，底侧模为2cm厚竹胶板。

水平杆及剪刀撑均按《公路桥涵施工技术规范》、《建筑施工扣件式脚手架安全技术规范》要求布置。

六、预压荷载A匝道第一联现浇连续箱梁跨径为4×30m,本次预压部分为2-4#墩部分，每侧翼缘悬臂宽度为变截面，宽度为1.651~2.25m，箱梁底板为等截面，梁底宽度为4.882m，底板面积为292.9m2。

支架预压成果书

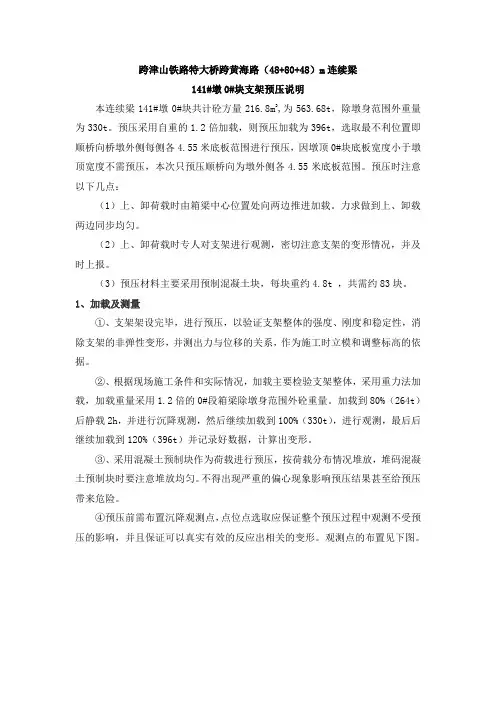

跨津山铁路特大桥跨黄海路（48+80+48）m连续梁141#墩0#块支架预压说明本连续梁141#墩0#块共计砼方量216.8m3,为563.68t，除墩身范围外重量为330t。

预压采用自重的1.2倍加载，则预压加载为396t，选取最不利位置即顺桥向桥墩外侧每侧各4.55米底板范围进行预压，因墩顶0#块底板宽度小于墩顶宽度不需预压，本次只预压顺桥向为墩外侧各4.55米底板范围。

预压时注意以下几点：（1）上、卸荷载时由箱梁中心位置处向两边推进加载。

力求做到上、卸载两边同步均匀。

（2）上、卸荷载时专人对支架进行观测，密切注意支架的变形情况，并及时上报。

（3）预压材料主要采用预制混凝土块，每块重约4.8t ，共需约83块。

1、加载及测量①、支架架设完毕，进行预压，以验证支架整体的强度、刚度和稳定性，消除支架的非弹性变形，并测出力与位移的关系，作为施工时立模和调整标高的依据。

②、根据现场施工条件和实际情况，加载主要检验支架整体，采用重力法加载，加载重量采用1.2倍的0#段箱梁除墩身范围外砼重量。

加载到80%（264t）后静载2h，并进行沉降观测，然后继续加载到100%（330t），进行观测，最后后继续加载到120%（396t）并记录好数据，计算出变形。

③、采用混凝土预制块作为荷载进行预压，按荷载分布情况堆放，堆码混凝土预制块时要注意堆放均匀。

不得出现严重的偏心现象影响预压结果甚至给预压带来危险。

④预压前需布置沉降观测点，点位点选取应保证整个预压过程中观测不受预压的影响，并且保证可以真实有效的反应出相关的变形。

观测点的布置见下图。

2、安全技术措施①、所有工作人员必须戴安全帽。

②、严禁施工无关人员进入试压区。

③、现场试压人员及机具由负责人统一指挥。

④、加载时逐步对称加载，禁止加载物直接冲击承重平台。

⑤、加载过程中发现支架有异常声音、变形、应立即停止作业；经检查分析处理后方可进行。

⑥、压重时监理、施工单位同时监测。

预压总结报告

现浇箱梁支架预压成果报告邵三高速公路PA4合同段余爱华中交一公局厦门工程有限公司南平抢险项目部，福建，厦门，361021为了保证支架结构的可靠性、消除非弹性变形、量测弹性变形量、确保空心板梁施工的安全和质量，在B匝桥现浇空心板梁施工前对支架进行了100％等载预压，现将预压成果报告如下：1.前言本桥采用落地式立柱支架，各跨设置3横排立柱做支墩，分别设于墩旁和跨中，每横排立柱又由6～7根立柱组成。

支墩基座采用现浇砼条形基础，基座直接坐落在砂砾层上。

中支墩立柱为700×8mm 钢管，立柱顶架设2工40a工字钢做横梁；两端支墩采用600×5mm钢管做立柱，立柱顶架设2工32a 工字钢做横梁。

横梁上再架单层贝雷片做纵梁，纵梁排数由控制挠度计算而得，各排纵梁间每节贝雷片用支撑架加固，纵梁上用10×10cm方木做钢木结合层，钢木结合层上设置楔木，楔木上设11×16cm方木做分配梁，间距40cm。

支架设计图详见《邵武互通B匝桥现浇空心板梁支架示意图》（附后）。

2.预压目的2.1验证支架结构的可靠性，确保空心板梁施工的安全和质量；2.2量测支架结构的弹性和非弹性变形量；2.3根据预压试验取得的数据，合理设置支架的挠度，确保桥梁线型美观。

3.预压方法综合地基情况及支架类型等因素，该现浇段只进行一次预压，即以9#-10#墩为预压跨进行预压（注：编号为变更后新编号）。

按照图纸要求，进行100％等载预压，一次预压至设计重量。

预压荷载经计算确定为1100吨，用钢筋和编制袋装砂预压，每袋砂重50kg，每平方米范围内堆40袋砂。

4.测点布设底模铺设后竹胶板铺设前设置预压观测点，其中：4.1沉降观测点设于立柱正上方的底模上，每排支架各设4点，共12个沉降观测点；4.2在贝雷梁跨中位置底模上设置挠度观测点，每简支跨设4个点，共8个挠度观测点；4.3为观测基础的下沉量和变形，在砼基础顶面立柱旁另设18个沉陷观测点；4.4加载前在墩柱旁的横梁上焊接好短钢筋条，并在墩柱上相应位置做好标记，记录好其与钢筋条间的纵横向距离，预压期间观测两者间的距离变化值，即可得知支架纵横向位移值。

连续梁支架预压沉降观测总结报告(75墩0号块)

青荣城际铁路工程V标谭家泊特大桥（DK215+078.2～DK211+215.9）40+56+40m挂篮悬浇连续梁75#墩0号块支架预压沉降观测总结报告编制：审核：批准：中交三航局青荣城际铁路工程指挥部一项目部2012年11月目录1、工程概况 (1)2、支架预压过程中的详细施工方法及采取的技术措施 (1)2.1支架预压荷载 (1)2.2加载方式 (1)2.3预压观测 (2)2.4预拱度设置 (4)3、预压成果分析 (4)3.1理论计算各项变形值 (4)3.2预压结果与理论计算各项变形值比较 (5)4、支架预压沉降观测总结报告 (5)1、工程概况由于0号块现浇梁结构施工时存在一个支架弹性变形、塑性变形以及地基沉降，因而对青荣城际铁路谭家泊特大桥DK215+119.05处挂篮悬浇连续梁75墩0号块支架进行预压，在预压过程中对支架与地基及时观测，以明确该支架系统的弹性变形量及塑性变形量，为支立模板设置施工预留拱度提供依据，确保连续梁成桥后线型满足规范要求。

中交三航局v标一项目部于2012年11月9日至2012年11月13日，对青荣城际铁路谭家泊特大桥DK215+119.05处挂篮悬浇连续梁75墩0号块支架进行预压2、支架预压过程中的详细施工方法及采取的技术措施2.1支架预压荷载根据75墩0号块墩顶以外长度和梁高及截面形势对荷载进行计算得知该联梁共重232吨（墩顶以外部分），预压荷载按梁重232吨的1.2倍278吨进行预压。

由于梁体腹板存在变截面,预压应按照每米所需的预压重量进行预压。

2.2加载方式预压采用预制混凝土块，用吊车吊装逐级加载。

预压重量按计算荷载的60%→100%→120%分三次逐级加载。

压载按照3层布设，先铺设第一层，然后到第二层，最后第三层。

2.3预压观测1）预压观测预压时设4个断面，底模每个断面上设置3个观测点,对应的基础设2个观测点,如下图所示。

从预压开始前对观测点进行跟踪观测，观测的方法：使用DSZ2光学水准仪测量，测加载前标高为△1，加载后标高为△2，卸载后标高为△3，加载完成后观测120h，累计下沉量均≤15mm,连续三天下沉量<2mm后，不再观测开始卸载。

支架预压结果报告
