最新威星IC卡燃气表使用步骤及故障处理说明
合集下载
威星IC卡燃气表使用步骤及故障处理说明36页PPT文档
始化设置后才能读用户卡及其他工作卡。初始化后液晶 显示“关 0000.00 M3”； 3. 将IC卡上购买预存气量读到表上后，可自动开阀使用。
IC卡燃气表插卡充值说明
手持IC卡（大表：芯片朝下；家用表：芯片朝上），水平插入控制器上的插卡口 ； 当IC卡插入控制器后，显示屏显示“读卡”，此时控制器正在将IC卡内的气量读
IC卡燃气表故障说明（4）
故障现象：不读卡
故障描述2：插IC卡，液晶无显示，在使用计数时，液晶屏有显示。 故障原因：卡座开关失灵。 注：家用表只能更换表具处理，大表则可更换卡座来排除故障。
IC卡燃气表故障说明（5）
读卡异常（读卡声音为刺耳的“嘀”长音）
故障描述1：2-err、4-err、6-err 等，
处理办法：检查IC卡是否完好？读卡的卡型是否正确？
故障描述2：3-err
处理办法：检查IC卡芯片是否有氧化短路？如果不是，则为卡座内部短路。
故障描述3：5-err 处理办法：请勿插拔卡过快，确保完成读卡。
IC卡燃气表故障说明（5）
读卡异常（读卡声音为刺耳的“嘀”长音）
故障描述4：7-err
威星IC卡燃气表 使用步骤及故障处理说明
主讲人：胡伟峰 浙江威星气公司与用户使用量结算的最终依据，IC 卡控制器扣费信号来源于基表。
• 2、IC卡控制器
预付费功能执行机构，包括主控板、卡座、控制 阀门、信号传感器等。
IC卡燃气表工作原理
• 用户利用IC卡从燃气公司管理系统购买气量后存入IC卡控 制器，IC卡控制器监控和记录燃气表的使用过程，根据燃 气表内的剩余气量及用户操作的合法性自动控制燃气表阀 门、控制气路通断，实现燃气使用预付费的目的。
IC卡燃气表故障说明（3）
IC卡燃气表插卡充值说明
手持IC卡（大表：芯片朝下；家用表：芯片朝上），水平插入控制器上的插卡口 ； 当IC卡插入控制器后，显示屏显示“读卡”，此时控制器正在将IC卡内的气量读
IC卡燃气表故障说明（4）
故障现象：不读卡
故障描述2：插IC卡，液晶无显示，在使用计数时，液晶屏有显示。 故障原因：卡座开关失灵。 注：家用表只能更换表具处理，大表则可更换卡座来排除故障。
IC卡燃气表故障说明（5）
读卡异常（读卡声音为刺耳的“嘀”长音）
故障描述1：2-err、4-err、6-err 等，
处理办法：检查IC卡是否完好？读卡的卡型是否正确？
故障描述2：3-err
处理办法：检查IC卡芯片是否有氧化短路？如果不是，则为卡座内部短路。
故障描述3：5-err 处理办法：请勿插拔卡过快，确保完成读卡。
IC卡燃气表故障说明（5）
读卡异常（读卡声音为刺耳的“嘀”长音）
故障描述4：7-err
威星IC卡燃气表 使用步骤及故障处理说明
主讲人：胡伟峰 浙江威星气公司与用户使用量结算的最终依据，IC 卡控制器扣费信号来源于基表。
• 2、IC卡控制器
预付费功能执行机构，包括主控板、卡座、控制 阀门、信号传感器等。
IC卡燃气表工作原理
• 用户利用IC卡从燃气公司管理系统购买气量后存入IC卡控 制器，IC卡控制器监控和记录燃气表的使用过程，根据燃 气表内的剩余气量及用户操作的合法性自动控制燃气表阀 门、控制气路通断，实现燃气使用预付费的目的。
IC卡燃气表故障说明（3）

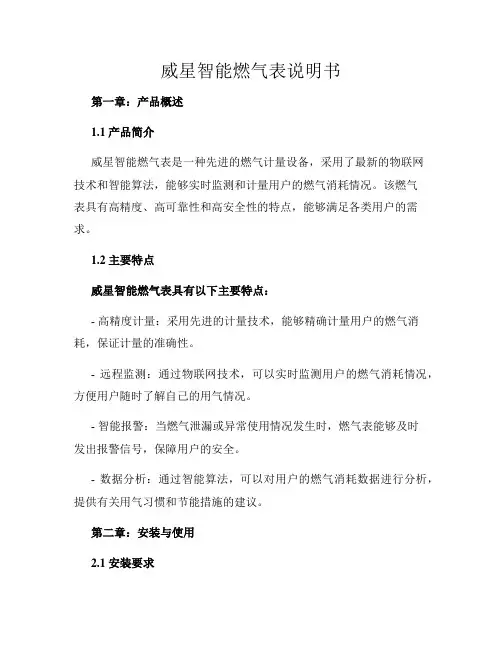

威星智能燃气表说明书
威星智能燃气表说明书第一章：产品概述1.1 产品简介威星智能燃气表是一种先进的燃气计量设备，采用了最新的物联网技术和智能算法，能够实时监测和计量用户的燃气消耗情况。
该燃气表具有高精度、高可靠性和高安全性的特点，能够满足各类用户的需求。
1.2 主要特点威星智能燃气表具有以下主要特点：- 高精度计量：采用先进的计量技术，能够精确计量用户的燃气消耗，保证计量的准确性。
- 远程监测：通过物联网技术，可以实时监测用户的燃气消耗情况，方便用户随时了解自己的用气情况。
- 智能报警：当燃气泄漏或异常使用情况发生时，燃气表能够及时发出报警信号，保障用户的安全。
- 数据分析：通过智能算法，可以对用户的燃气消耗数据进行分析，提供有关用气习惯和节能措施的建议。
第二章：安装与使用2.1 安装要求威星智能燃气表的安装需要满足以下要求：- 安装位置应远离易燃易爆物品，保证安全使用。
- 安装位置应通风良好，避免受到高温或潮湿环境的影响。
- 安装位置应方便用户观察和操作，便于读取燃气表的数据。
2.2 使用方法威星智能燃气表的使用方法简单易懂：- 用户可以通过燃气表上的液晶显示屏，直观地查看当前的燃气消耗情况。
- 用户可以通过手机APP或电脑端软件，远程监测和管理自己的燃气消耗数据。
- 燃气表还支持自动抄表功能，用户无需亲自前往燃气表进行读数，节省了时间和精力。
第三章：数据分析与优化3.1 数据分析威星智能燃气表通过智能算法对用户的燃气消耗数据进行分析，提供以下数据分析功能：- 用气习惯分析：根据用户的燃气消耗数据，分析用户的用气习惯，帮助用户了解自己的用气情况。
- 节能建议：根据用户的燃气消耗数据，提供相应的节能建议，帮助用户优化用气方式，降低能源消耗。
3.2 优化措施威星智能燃气表提供以下优化措施，帮助用户降低能源消耗：- 实时监测：用户可以随时了解自己的燃气消耗情况，及时发现异常情况并采取相应措施。
- 节能建议：根据用户的燃气消耗数据，提供相应的节能建议，帮助用户优化用气方式，降低能源消耗。
威星IC卡燃气表使用步骤及故障处理说明
IC卡燃气表故障说明（10）
➢ 故障现象 : 断电不关阀
故障描述：电池断开的情况下，阀门无法关闭。 故障说明： ①由于阀门卡死导致的阀门无法关闭； ②由于模块上超级电容故障导致。 （电容容量不足导致的阀门无法关严、电容坏导致的不关阀）。 处理办法：作为燃气公司，家用表只能换表处理。 因大表控制器使用的是内置锂电池，不含断电关阀功能。
入表内，进行充值，当听到“嘀”声后，表示读卡完毕，阀门为打开状态，液晶 屏轮流显示以下信息： ※ 读卡存入——最近一次读IC卡充傎的气量。 （该数据在断电或系统复位后被置为0） ※ 存 量——存量=原存量+IC卡读入量。 ※ 累计使用——表示该表从使用到目前的累计用量。（该显示值大于零时，表示 表具内现有可以使用的气量；显示值小于零时，表示已透支使用的量） ✓ 此时可以拔出IC卡，充值成功！
IC卡燃气表故障说明（9）
➢ 故障现象 : 多计数
故障描述：IC卡控制器累计使用比基表字轮使用量多。 处理方法： ①确认控制器累计使用量+基表底数＞基表字轮数值。 ②检查表具是否曾经出现过换表转存等操作； 备注：一般在膜式表中，该故障现象基本是上述②情况造成，另外则为
模块数据错引起。 如果是流量计控制器，则有可能是信号线接触不良或者流量计信号出错。
1 m³单位计数
（6m3-25m3）
（40m3-100m3）
（DN25-DN150）
计数模式：
皮膜表信号：模拟脉冲（双干簧管）
流量计信号：CMOS、OC门
威星IC卡燃气表 使用步骤及故障处理说明
主讲人：胡伟峰 浙江威星智能仪表股份有限公司
IC卡燃气表组成
• 1、基表
作为燃气公司与用户使用量结算的最终依据，IC 卡控制器扣费信号来源于基表。
威星IC卡燃气表使用步骤及故障处理说明
IC卡燃气表故障说明（6）
故障现象：阀门打不开
故障描述：液晶显示开，阀门关闭。 处理办法： ① 反插卡几次看是否能开阀？ ② 确认不属于闲置关阀现象，否则需用设置卡开阀。 注：铁壳表的阀门安装于基表内部，按上述办法试着是否能开阀，不然在
现场无法维修，需换表处理。 如果是大表，首先需确认是否属于长期不用气类用户，可能是阀门自检导
致的问题，需使用转存卡或断电重启来恢复。如果不是上述原因，则检查 内部减速机构是否正常？行程开关是否正常等。
IC卡燃气表故障说明（7）
故障现象： 不扣数、漏扣数
故障描述：IC卡控制器不扣数、少扣数。 处理方法： ①确认控制器累计使用量+基表底数＜基表字轮数值。 ②检查表具是否曾经出现过“清零”操作； 备注：上述故障维修一般检测信号传感器是否正常？检查信号线连接是否
处理办法：该问题属于不同公司间设置卡混用现象，在确认版本后，使用配套 的清除卡先清除表上数据，再重新使用设置卡设置。常见于计量局检表后，表 上数据未清除。
故障描述5：9-err 处理办法：所读之卡为新卡；需确认制卡是否成功，重新制卡。 故障描述6：L-err 处理办法：所读之卡已损坏，只能换卡处理。
IC卡燃气表故障说明（4）
故障现象：不读卡
故障描述1：正读IC卡，液晶屏有显示，但气量无法充值进燃气表。 处理方法： ① 检查IC卡金属芯片是否有氧化等，擦干净重新读卡； ② 使用设置卡检查是否能正常读卡？如果能正常读卡，则说明燃气表读
卡功能正常，属于IC卡问题。如果无法读卡，则基本可确认表具读卡 功能失灵，换表处理。
威星IC卡燃气表 使用步骤及故障处理说明
主讲人：胡伟峰 浙江威星智能仪表股份有限公司
威星IC卡燃气表使用步骤及故障处理说明
压力过大导致基表膨胀损坏； 请保持控制器插卡口的清洁，防止油污进入卡口，引起故障。
威星IC卡燃气表样本（铁壳表）
威星IC卡燃气表样本（铝壳表）
威星IC卡燃气表样本（工商业表）
IC卡燃气表使用三步骤
1. 安装三节（5号）碱性电池； 2. 表具出厂状态液晶显示为“关 HELLO”，必须经设置卡初
IC卡燃气表故障说明（3）
故障现象：上电无显示
故障现象：安装上电池后，液晶屏无显示。 处理方法： ① 确认电池正负极性安装是否正确？ ② 确认电池安装接触是否良好，弹簧极片等有无氧化等？ ③ 打开塑料面盖，确认电池插头部分是否接触良好？ 排除上述：基本是主控板故障，需换表处理。 如果是大表，则可能为电源线接触不良或者主控板问题。
卡号等所有信息资料通过该卡转入新表内，同时将原表内所有资料清除。
主要故障类型
1. 基表类：不通气、通气不走字
主 要
2. 显示类：上电无显示 3. 阀门类：不开阀、不关阀、断电不关阀
故 障
4. 计数类：不计数、漏计数、多计数 5. 读卡类：不读卡不稳、卡混用
处理办法：检查IC卡是否完好？读卡的卡型是否正确？
故障描述2：3-err
处理办法：检查IC卡芯片是否有氧化短路？如果不是，则为卡座内部短路。
故障描述3：5-err 处理办法：请勿插拔卡过快，确保完成读卡。
IC卡燃气表故障说明（5）
读卡异常（读卡声音为刺耳的“嘀”长音）
故障描述4：7-err
始化设置后才能读用户卡及其他工作卡。初始化后液晶 显示“关 0000.00 M3”； 3. 将IC卡上购买预存气量读到表上后，可自动开阀使用。
IC卡燃气表插卡充值说明
手持IC卡（大表：芯片朝下；家用表：芯片朝上），水平插入控制器上的插卡口 ； 当IC卡插入控制器后，显示屏显示“读卡”，此时控制器正在将IC卡内的气量读
威星IC卡燃气表样本（铁壳表）
威星IC卡燃气表样本（铝壳表）
威星IC卡燃气表样本（工商业表）
IC卡燃气表使用三步骤
1. 安装三节（5号）碱性电池； 2. 表具出厂状态液晶显示为“关 HELLO”，必须经设置卡初
IC卡燃气表故障说明（3）
故障现象：上电无显示
故障现象：安装上电池后，液晶屏无显示。 处理方法： ① 确认电池正负极性安装是否正确？ ② 确认电池安装接触是否良好，弹簧极片等有无氧化等？ ③ 打开塑料面盖，确认电池插头部分是否接触良好？ 排除上述：基本是主控板故障，需换表处理。 如果是大表，则可能为电源线接触不良或者主控板问题。
卡号等所有信息资料通过该卡转入新表内，同时将原表内所有资料清除。
主要故障类型
1. 基表类：不通气、通气不走字
主 要
2. 显示类：上电无显示 3. 阀门类：不开阀、不关阀、断电不关阀
故 障
4. 计数类：不计数、漏计数、多计数 5. 读卡类：不读卡不稳、卡混用
处理办法：检查IC卡是否完好？读卡的卡型是否正确？
故障描述2：3-err
处理办法：检查IC卡芯片是否有氧化短路？如果不是，则为卡座内部短路。
故障描述3：5-err 处理办法：请勿插拔卡过快，确保完成读卡。
IC卡燃气表故障说明（5）
读卡异常（读卡声音为刺耳的“嘀”长音）
故障描述4：7-err
始化设置后才能读用户卡及其他工作卡。初始化后液晶 显示“关 0000.00 M3”； 3. 将IC卡上购买预存气量读到表上后，可自动开阀使用。
IC卡燃气表插卡充值说明
手持IC卡（大表：芯片朝下；家用表：芯片朝上），水平插入控制器上的插卡口 ； 当IC卡插入控制器后，显示屏显示“读卡”，此时控制器正在将IC卡内的气量读
IC卡燃气表使用手册及使用注意事项
IC卡燃气表使用注意事项目前我市天然气客户大部分使用的是IC卡燃气表。
IC卡燃气表分为IC卡控制部分和基表部分，IC控制部分根据基表部分的数据进行控制。
其功能只是作为天然气公司与客户之间的一种收费方法。
当基表计量数据与IC卡控制部分记录的数据出现不一致的情况时，根据国家相关计量法规，应以基表计量数据为结算依据。
IC卡的正确充值方法使用IC卡充值时，应先确认燃气表的电压是否正常，电压不足时应更换电池。
将IC卡有黄色芯片并标有箭头的一面向上插入燃气表IC卡口中，轻推到底。
观察表上指示灯变换，待指示灯亮且蜂鸣器报出读数约30秒后，再取出IC卡，充值即已完成；或者观察液晶屏上的气量显示，约30秒后，再取出IC卡，充值即已完成。
用户将自闭阀拉至绿线位置即可使用。
IC卡气量读法蜂鸣器响起，超长音（时间约为1.6秒）为气量的百位数，次长音（时间约为0.8秒）为气量的十位数，短音（时间约为0.4秒）为气量的个位数。
各段响声时间间隔约为1秒，客户可根据长音、次长音、短音鸣叫的次数计算出表中气量。
液晶显示的IC卡表：插入IC卡或按下"显示"按钮则可直接显示表内剩余气量。
使用IC卡燃气表时须注意以下几点事项一、防止表体进水。
燃气表不防水，表体进水会导致电器元件短路损坏。
二、注意定期检查电池。
电池因电量原因使用的时间有所不同，因此应定期检查所使用的电池是否完好，检查是否有流液的现象。
一旦电池流液，会导致电池盒内的弹簧腐蚀，从而出现费电、低电、气表无反应和关阀的现象。
建议用户最少每两个月检查一次。
建议：长期不用气，应取掉电池，这样即可以防止电池流液腐蚀电池盒弹簧片，又可以防止燃气表自锁。
三、输气时要注意插卡口的防尘皮条。
此皮条是用于防止油烟或其他异物进入读卡器，导致读卡器不能正常工作。
正确使用方法是：在插卡前一定把皮条拉开，按照正确插卡方法完成输气后再把皮条复位。
目前，我们已发现很多用户在输气前未将皮条拉出而是直接连同皮条一起插入读卡器，导致气量输不进去、显示假卡、读卡器损坏等现象。
威星IC卡燃气表使用步骤及故障处理说明ppt课件
主要故障类型
1. 基表类：不通气、通气不走字 2. 显示类：上电无显示 3. 阀门类：不开阀、不关阀、断电不关阀 4. 计数类：不计数、漏计数、多计数 5. 读卡类：不读卡、读卡出错 6. 其他：耗电量大、长鸣、气流不稳、卡混用
IC卡燃气表故障说明（1）
故障现象：表具不通气
故障描述：阀门开，但基表不过气 处理步骤：
处理办法：该问题属于不同公司间设置卡混用现象，在确认版本后，使用配套 的清除卡先清除表上数据，再重新使用设置卡设置。常见于计量局检表后， 表上数据未清除。
故障描述5：9-err 处理办法：所读之卡为新卡；需确认制卡是否成功，重新制卡。 故障描述6：L-err 处理办法：所读之卡已损坏，只能换卡处理。
威星IC卡燃气表样本（工商业表）
IC卡燃气表使用三步骤
1. 安装三节（5号）碱性电池；
2. 表具出厂状态液晶显示为“关 HELLO”，必须经设置卡初 始化设置后才能读用户卡及其他工作卡。初始化后液晶 显示“关 0000.00 M3”； 3. 将IC卡上购买预存气量读到表上后，IC卡燃气表故障说明（4）
故障现象：不读卡
故障描述1：正读IC卡，液晶屏有显示，但气量无法充值进燃气表。 处理方法：
① 检查IC卡金属芯片是否有氧化等，擦干净重新读卡；
② 使用设置卡检查是否能正常读卡？如果能正常读卡，则说明燃气表读 卡功能正常，属于IC卡问题。如果无法读卡，则基本可确认表具读卡 功能失灵，换表处理。
（该数据在断电或系统复位后被置为0） ※ 存 量——存量=原存量+IC卡读入量。
※ 累计使用——表示该表从使用到目前的累计用量。（该显示值大于零时，表示 表具内现有可以使用的气量；显示值小于零时，表示已透支使用的量） 此时可以拔出IC卡，充值成功！
威星IC卡燃气表使用步骤和故障处置说明课件
IC卡燃气表使用环境
• 温 度： -10℃～40℃； • 相对湿度： ≤ 95%； • 大气压力： 86kPa～106kPa。
安装要求及注意事项
不能倾斜安装，注意燃气表的进、出气口方位，不能装反； 燃气表应安装在干燥、通风处，避免水气及油污侵蚀引起故障； 燃气表应与炉具及其他火源保证足够的安全距离； 立管打压测漏，压力超过30kPa时，请务必关闭表前阀门，避免由于
入表内，进行充值，当听到“嘀”声后，表示读卡完毕，阀门为打开状态，液晶 屏轮流显示以下信息： ※ 读卡存入——最近一次读IC卡充傎的气量。 （该数据在断电或系统复位后被置为0） ※ 存 量——存量=原存量+IC卡读入量。 ※ 累计使用——表示该表从使用到目前的累计用量。（该显示值大于零时，表示 表具内现有可以使用的气量；显示值小于零时，表示已透支使用的量） 此时可以拔出IC卡，充值成功！
压力过大导致基表膨胀损坏； 请保持控制器插卡口的清洁，防止油污进入卡口，引起故障。
威星IC卡燃气表样本（铁壳表）
威星IC卡燃气表样本（铝壳表）
威星IC卡燃气表样本（工商业表）
IC卡燃气表使用三步骤
1. 安装三节（5号）碱性电池； 2. 表具出厂状态液晶显示为“关 HELLO”，必须经设置卡初
IC卡燃气表故障说明（3）
故障现象：上电无显示
故障现象：安装上电池后，液晶屏无显示。 处理方法： ① 确认电池正负极性安装是否正确？ ② 确认电池安装接触是否良好，弹簧极片等有无氧化等？ ③ 打开塑料面盖，确认电池插头部分是否接触良好？ 排除上述：基本是主控板故障，需换表处理。 如果是大表，则可能为电源线接触不良或者主控板问题。
故障现象：表具不通气
故障描述：阀门开，但基表不过气 处理步骤： ① 确认正确安装方式（进出气口水平安装，不能倾斜）； ② 检查表具外观是否有损坏（凹陷、鼓胀、表内有异物）？ 排除上述：基表故障，换表。
威星IC卡燃气表使用步骤及故障处理说明37页PPT
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
威星IC卡燃气表使用步骤及故障处理 说明
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
威星IC卡燃气表使用步骤及故障处理说明教材
需换表处理。 如果是大表，则更换电池或者更换主控板处理。
IC卡燃气表故障说明（13）
➢ 故障现象 : 数据丢失或混乱
故障描述：控制器上存量丢失或存量数据混乱。 处理办法：如果不是因插卡过快或不当引起的数据丢失或数据乱等问题，
则可能是主控板问题，需换表处理。 如果是大表，不是由于插卡过或其他异常操作原因外，则需更换主控
卡号等所有信息资料通过该卡转入新表内，同时将原表内所有资料清除。
主要故障类型
1. 基表类：不通气、通气不走字
主 要
2. 显示类：上电无显示 3. 阀门类：不开阀、不关阀、断电不关阀
故 障
4. 计数类：不计数、漏计数、多计数 5. 读卡类：不读卡、读卡出错
6. 其他：耗电量大、长鸣、气流不稳、卡混用
IC卡燃气表故障说明（4）
➢ 故障现象：不读卡
故障描述1：正读IC卡，液晶屏有显示，但气量无法充值进燃气表。 处理方法： ① 检查IC卡金属芯片是否有氧化等，擦干净重新读卡； ② 使用设置卡检查是否能正常读卡？如果能正常读卡，则说明燃气表读
卡功能正常，属于IC卡问题。如果无法读卡，则基本可确认表具读卡 功能失灵，换表处理。
板处理。
IC卡燃气表故障说明（14）
➢ 故障现象 : 表过气不稳定
故障描述：过气量时大时小。 处理办法：如果不是管道压力不稳定引起的，则可能是基表问题。如
果基表之前有摔过之类，比较容易发生该类问题。影响使 用则需换表处理。
IC卡燃气表故障说明（15）
➢ 故障现象 : 读卡6-err，大小表卡混用
IC卡燃气表工作卡说明
➢ 卡片类型包括：设置卡（家用/非家用）、转存卡、清除卡。 1、设 置 卡（家用/非家用） 功能：对表具初始化设置 注：只有经燃气公司的设置卡设置的燃气表，才能识别该燃气公司发放的用户卡、转存 卡、清除卡等。设置卡分 家用设置卡和 非家用设置卡两种。 2、清 除 卡 功能：将气表内的资料无条件的清除。 3、转 存 卡 功能：用户在更换气表时(旧表的电子部分可用)，将旧表中的表内存量、累计使用量、
IC卡燃气表故障说明（13）
➢ 故障现象 : 数据丢失或混乱
故障描述：控制器上存量丢失或存量数据混乱。 处理办法：如果不是因插卡过快或不当引起的数据丢失或数据乱等问题，
则可能是主控板问题，需换表处理。 如果是大表，不是由于插卡过或其他异常操作原因外，则需更换主控
卡号等所有信息资料通过该卡转入新表内，同时将原表内所有资料清除。
主要故障类型
1. 基表类：不通气、通气不走字
主 要
2. 显示类：上电无显示 3. 阀门类：不开阀、不关阀、断电不关阀
故 障
4. 计数类：不计数、漏计数、多计数 5. 读卡类：不读卡、读卡出错
6. 其他：耗电量大、长鸣、气流不稳、卡混用
IC卡燃气表故障说明（4）
➢ 故障现象：不读卡
故障描述1：正读IC卡，液晶屏有显示，但气量无法充值进燃气表。 处理方法： ① 检查IC卡金属芯片是否有氧化等，擦干净重新读卡； ② 使用设置卡检查是否能正常读卡？如果能正常读卡，则说明燃气表读
卡功能正常，属于IC卡问题。如果无法读卡，则基本可确认表具读卡 功能失灵，换表处理。
板处理。
IC卡燃气表故障说明（14）
➢ 故障现象 : 表过气不稳定
故障描述：过气量时大时小。 处理办法：如果不是管道压力不稳定引起的，则可能是基表问题。如
果基表之前有摔过之类，比较容易发生该类问题。影响使 用则需换表处理。
IC卡燃气表故障说明（15）
➢ 故障现象 : 读卡6-err，大小表卡混用
IC卡燃气表工作卡说明
➢ 卡片类型包括：设置卡（家用/非家用）、转存卡、清除卡。 1、设 置 卡（家用/非家用） 功能：对表具初始化设置 注：只有经燃气公司的设置卡设置的燃气表，才能识别该燃气公司发放的用户卡、转存 卡、清除卡等。设置卡分 家用设置卡和 非家用设置卡两种。 2、清 除 卡 功能：将气表内的资料无条件的清除。 3、转 存 卡 功能：用户在更换气表时(旧表的电子部分可用)，将旧表中的表内存量、累计使用量、
燃气表IC卡使用方法
燃气表IC卡使用方法
IC卡燃气表，基本配置为燃气表1台、5号碱性电池3节（或2节）或锂电池1节、IC卡1张。
一、如何使用IC卡充值：
1、将IC卡插入控制器：按燃气表具上插卡指示标记（芯片面朝向）用卡，芯片朝上插卡；
2、当IC卡插入控制器后，显示屏显示“读卡”，此时控制器正在将IC卡内的气量读入表内，进行充值，当听到“嘀”声后，表示读卡完毕，阀门为打开状态，液晶屏轮流显示以下信息：
Ⅰ、读卡存入——最近一次读IC卡充值的气量
Ⅱ、存量——存量=原存量+IC卡读入量
Ⅲ、累计使用——表示该表从使用到目前的累计用量。
此时，可以拔出IC卡，充值成功。
二、查询相关使用信息：
将IC卡反向插入控制器插卡口，这时液晶显示器会轮流显示下列内容：累计使用、存量、最近一次读IC卡充值的气量（如果断电或系统复位后被置为0）。
三、如何透支用气：
当用户在燃气表内存的气量用完时，阀门自动关闭。
使用透支后，在下次购气时，表具将自动扣除透支用气量。
四、特殊提示一览表：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
入表内，进行充值，当听到“嘀”声后，表示读卡完毕，阀门为打开状态，液晶 屏轮流显示以下信息： ※ 读卡存入——最近一次读IC卡充傎的气量。 （该数据在断电或系统复位后被置为0） ※ 存 量——存量=原存量+IC卡读入量。 ※ 累计使用——表示该表从使用到目前的累计用量。（该显示值大于零时，表示 表具内现有可以使用的气量；显示值小于零时，表示已透支使用的量） ✓ 此时可以拔出IC卡，充值成功！
威星IC卡燃气表使用步骤及故 障处理说明
IC卡燃气表组成
• 1、基表
作为燃气公司与用户使用量结算的最终依据，IC 卡控制器扣费信号来源于基表。
• 2、IC卡控制器
预付费功能执行机构，包括主控板、卡座、控制 阀门、信号传感器等。
IC卡燃气表工作原理
• 用户利用IC卡从燃气公司管理系统购买气量后存入IC卡控 制器，IC卡控制器监控和记录燃气表的使用过程，根据燃 气表内的剩余气量及用户操作的合法性自动控制燃气表阀 门、控制气路通断，实现燃气使用预付费的目的。
处理办法：该问题属于不同公司间设置卡混用现象，在确认版本后，使用配套 的清除卡先清除表上数据，再重新使用设置卡设置。常见于计量局检表后， 表上数据未清除。
故障描述5：9-err 处理办法：所读之卡为新卡；需确认制卡是否成功，重新制卡。 故障描述6：L-err 处理办法：所读之卡已损坏，只能换卡处理。
➢ 故障现象：表具不通气
故障描述：阀门开，但基表不过气 处理步骤： ① 确认正确安装方式（进出气口水平安装，不能倾斜）； ② 检查表具外观是否有损坏（凹陷、鼓胀、表内有异物）？ 排除上述：基表故障，换表。
IC卡燃气表故障说明（2）
➢ 故障现象：通气不走字
故障描述：基表直通、字轮不转 处理步骤： ①确认正确安装方向（进出气口方向请勿装反） ②确认安装方式（进出气口水平安装，不能倾斜） ③检查表具外观是否有损坏（凹陷、鼓胀、表内有异物）？ 排除上述：基表故障，换表。
IC卡燃气表工作卡说明
➢ 卡片类型包括：设置卡（家用/非家用）、转存卡、清除卡。 1、设 置 卡（家用/非家用） 功能：对表具初始化设置 注：只有经燃气公司的设置卡设置的燃气表，才能识别该燃气公司发放的用户卡、转存
卡、清除卡等。设置卡分 家用设置卡和 非家用设置卡两种。 2、清 除 卡 功能：将气表内的资料无条件的清除。 3、转 存 卡 功能：用户在更换气表时(旧表的电子部分可用)，将旧表中的表内存量、累计使用量、
IC卡燃气表故障说明（4）
➢ 故障现象：不读卡
故障描述2：插IC卡，液晶无显示，在使用计数时，液晶屏有显示。 故障原因：卡座开关失灵。 注：家用表只能更换表具处理，大表则可更换卡座来排除故障。
IC卡燃气表故障说明（5）
➢ 读卡异常（读卡声音为刺耳的“嘀”长音）
故障描述1：2-err、4-err、6-err 等，
பைடு நூலகம்
IC卡燃气表故障说明（3）
➢ 故障现象：上电无显示
故障现象：安装上电池后，液晶屏无显示。 处理方法： ① 确认电池正负极性安装是否正确？ ② 确认电池安装接触是否良好，弹簧极片等有无氧化等？ ③ 打开塑料面盖，确认电池插头部分是否接触良好？ 排除上述：基本是主控板故障，需换表处理。 如果是大表，则可能为电源线接触不良或者主控板问题。
IC卡燃气表使用环境
• 温 度： -10℃～40℃； • 相对湿度： ≤ 95%； • 大气压力： 86kPa～106kPa。
安装要求及注意事项
不能倾斜安装，注意燃气表的进、出气口方位，不能装反； 燃气表应安装在干燥、通风处，避免水气及油污侵蚀引起故障； 燃气表应与炉具及其他火源保证足够的安全距离； 立管打压测漏，压力超过30kPa时，请务必关闭表前阀门，避免由于
卡号等所有信息资料通过该卡转入新表内，同时将原表内所有资料清除。
主要故障类型
1. 基表类：不通气、通气不走字 2. 显示类：上电无显示 3. 阀门类：不开阀、不关阀、断电不关阀 4. 计数类：不计数、漏计数、多计数 5. 读卡类：不读卡、读卡出错
6. 其他：耗电量大、长鸣、气流不稳、卡混用
IC卡燃气表故障说明（1）
IC卡燃气表故障说明（4）
➢ 故障现象：不读卡
故障描述1：正读IC卡，液晶屏有显示，但气量无法充值进燃气表。 处理方法： ① 检查IC卡金属芯片是否有氧化等，擦干净重新读卡； ② 使用设置卡检查是否能正常读卡？如果能正常读卡，则说明燃气表读
卡功能正常，属于IC卡问题。如果无法读卡，则基本可确认表具读卡 功能失灵，换表处理。
压力过大导致基表膨胀损坏； 请保持控制器插卡口的清洁，防止油污进入卡口，引起故障。
威星IC卡燃气表样本（铁壳表）
威星IC卡燃气表样本（铝壳表）
威星IC卡燃气表样本（工商业表）
IC卡燃气表使用三步骤
1. 安装三节（5号）碱性电池； 2. 表具出厂状态液晶显示为“关 HELLO”，必须经设置卡初
IC卡燃气表故障说明（6）
➢ 故障现象：阀门打不开
故障描述：液晶显示开，阀门关闭。 处理办法： ① 反插卡几次看是否能开阀？ ② 确认不属于闲置关阀现象，否则需用设置卡开阀。 注：铁壳表的阀门安装于基表内部，按上述办法试着是否能开阀，不然在
现场无法维修，需换表处理。 如果是大表，首先需确认是否属于长期不用气类用户，可能是阀门自检导
始化设置后才能读用户卡及其他工作卡。初始化后液晶 显示“关 0000.00 M3”； 3. 将IC卡上购买预存气量读到表上后，可自动开阀使用。
IC卡燃气表插卡充值说明
➢ 手持IC卡（大表：芯片朝下；家用表：芯片朝上），水平插入控制器上的插卡口 ； ➢ 当IC卡插入控制器后，显示屏显示“读卡”，此时控制器正在将IC卡内的气量读
处理办法：检查IC卡是否完好？读卡的卡型是否正确？
故障描述2：3-err
处理办法：检查IC卡芯片是否有氧化短路？如果不是，则为卡座内部短路。
故障描述3：5-err 处理办法：请勿插拔卡过快，确保完成读卡。
IC卡燃气表故障说明（5）
➢ 读卡异常（读卡声音为刺耳的“嘀”长音）
故障描述4：7-err
威星IC卡燃气表使用步骤及故 障处理说明
IC卡燃气表组成
• 1、基表
作为燃气公司与用户使用量结算的最终依据，IC 卡控制器扣费信号来源于基表。
• 2、IC卡控制器
预付费功能执行机构，包括主控板、卡座、控制 阀门、信号传感器等。
IC卡燃气表工作原理
• 用户利用IC卡从燃气公司管理系统购买气量后存入IC卡控 制器，IC卡控制器监控和记录燃气表的使用过程，根据燃 气表内的剩余气量及用户操作的合法性自动控制燃气表阀 门、控制气路通断，实现燃气使用预付费的目的。
处理办法：该问题属于不同公司间设置卡混用现象，在确认版本后，使用配套 的清除卡先清除表上数据，再重新使用设置卡设置。常见于计量局检表后， 表上数据未清除。
故障描述5：9-err 处理办法：所读之卡为新卡；需确认制卡是否成功，重新制卡。 故障描述6：L-err 处理办法：所读之卡已损坏，只能换卡处理。
➢ 故障现象：表具不通气
故障描述：阀门开，但基表不过气 处理步骤： ① 确认正确安装方式（进出气口水平安装，不能倾斜）； ② 检查表具外观是否有损坏（凹陷、鼓胀、表内有异物）？ 排除上述：基表故障，换表。
IC卡燃气表故障说明（2）
➢ 故障现象：通气不走字
故障描述：基表直通、字轮不转 处理步骤： ①确认正确安装方向（进出气口方向请勿装反） ②确认安装方式（进出气口水平安装，不能倾斜） ③检查表具外观是否有损坏（凹陷、鼓胀、表内有异物）？ 排除上述：基表故障，换表。
IC卡燃气表工作卡说明
➢ 卡片类型包括：设置卡（家用/非家用）、转存卡、清除卡。 1、设 置 卡（家用/非家用） 功能：对表具初始化设置 注：只有经燃气公司的设置卡设置的燃气表，才能识别该燃气公司发放的用户卡、转存
卡、清除卡等。设置卡分 家用设置卡和 非家用设置卡两种。 2、清 除 卡 功能：将气表内的资料无条件的清除。 3、转 存 卡 功能：用户在更换气表时(旧表的电子部分可用)，将旧表中的表内存量、累计使用量、
IC卡燃气表故障说明（4）
➢ 故障现象：不读卡
故障描述2：插IC卡，液晶无显示，在使用计数时，液晶屏有显示。 故障原因：卡座开关失灵。 注：家用表只能更换表具处理，大表则可更换卡座来排除故障。
IC卡燃气表故障说明（5）
➢ 读卡异常（读卡声音为刺耳的“嘀”长音）
故障描述1：2-err、4-err、6-err 等，
பைடு நூலகம்
IC卡燃气表故障说明（3）
➢ 故障现象：上电无显示
故障现象：安装上电池后，液晶屏无显示。 处理方法： ① 确认电池正负极性安装是否正确？ ② 确认电池安装接触是否良好，弹簧极片等有无氧化等？ ③ 打开塑料面盖，确认电池插头部分是否接触良好？ 排除上述：基本是主控板故障，需换表处理。 如果是大表，则可能为电源线接触不良或者主控板问题。
IC卡燃气表使用环境
• 温 度： -10℃～40℃； • 相对湿度： ≤ 95%； • 大气压力： 86kPa～106kPa。
安装要求及注意事项
不能倾斜安装，注意燃气表的进、出气口方位，不能装反； 燃气表应安装在干燥、通风处，避免水气及油污侵蚀引起故障； 燃气表应与炉具及其他火源保证足够的安全距离； 立管打压测漏，压力超过30kPa时，请务必关闭表前阀门，避免由于
卡号等所有信息资料通过该卡转入新表内，同时将原表内所有资料清除。
主要故障类型
1. 基表类：不通气、通气不走字 2. 显示类：上电无显示 3. 阀门类：不开阀、不关阀、断电不关阀 4. 计数类：不计数、漏计数、多计数 5. 读卡类：不读卡、读卡出错
6. 其他：耗电量大、长鸣、气流不稳、卡混用
IC卡燃气表故障说明（1）
IC卡燃气表故障说明（4）
➢ 故障现象：不读卡
故障描述1：正读IC卡，液晶屏有显示，但气量无法充值进燃气表。 处理方法： ① 检查IC卡金属芯片是否有氧化等，擦干净重新读卡； ② 使用设置卡检查是否能正常读卡？如果能正常读卡，则说明燃气表读
卡功能正常，属于IC卡问题。如果无法读卡，则基本可确认表具读卡 功能失灵，换表处理。
压力过大导致基表膨胀损坏； 请保持控制器插卡口的清洁，防止油污进入卡口，引起故障。
威星IC卡燃气表样本（铁壳表）
威星IC卡燃气表样本（铝壳表）
威星IC卡燃气表样本（工商业表）
IC卡燃气表使用三步骤
1. 安装三节（5号）碱性电池； 2. 表具出厂状态液晶显示为“关 HELLO”，必须经设置卡初
IC卡燃气表故障说明（6）
➢ 故障现象：阀门打不开
故障描述：液晶显示开，阀门关闭。 处理办法： ① 反插卡几次看是否能开阀？ ② 确认不属于闲置关阀现象，否则需用设置卡开阀。 注：铁壳表的阀门安装于基表内部，按上述办法试着是否能开阀，不然在
现场无法维修，需换表处理。 如果是大表，首先需确认是否属于长期不用气类用户，可能是阀门自检导
始化设置后才能读用户卡及其他工作卡。初始化后液晶 显示“关 0000.00 M3”； 3. 将IC卡上购买预存气量读到表上后，可自动开阀使用。
IC卡燃气表插卡充值说明
➢ 手持IC卡（大表：芯片朝下；家用表：芯片朝上），水平插入控制器上的插卡口 ； ➢ 当IC卡插入控制器后，显示屏显示“读卡”，此时控制器正在将IC卡内的气量读
处理办法：检查IC卡是否完好？读卡的卡型是否正确？
故障描述2：3-err
处理办法：检查IC卡芯片是否有氧化短路？如果不是，则为卡座内部短路。
故障描述3：5-err 处理办法：请勿插拔卡过快，确保完成读卡。
IC卡燃气表故障说明（5）
➢ 读卡异常（读卡声音为刺耳的“嘀”长音）
故障描述4：7-err
