水处理过滤器分类及选型须知

过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

按照过滤介质分为：

1.空气过滤器

使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。空气过滤器如何过滤空气：

一般的空气净化设备过滤空气大概分为一下方法和步骤。

1、多重过滤网————防止空气中的灰尘和病菌进入室内

多重活性碳过滤网有效拦截灰尘病菌，进行过滤空气，确保进入室内的空气洁净。

2、氧化钛杀毒————降解室内空气中的甲醛、苯等有机毒气的污染

纳米级二氧化钛由紫外光激活，进行过滤空气有效降解空气中的甲醛、苯等有机毒气的放射污染。

3、负离子增氧————增加室内空气中的氧气至适量并保持含量稳定

负离子发生器给室内空气增氧，确保进入家居的空气保持足量的氧气、充满活力，加强过滤空气。

4、PTC陶瓷加热————加热室内空气至舒适温度

PTC陶瓷加热片对冬季进入室内的新风进行辅助预热，适当增加室内的温度，从而过滤空气，让家居温暖舒适。

5. 紫外光杀菌————强效杀灭空气中的流行性病毒细菌

紫外线光源具有强效杀灭空气中的流行性病毒细菌，使人远离感染源，进行过滤空气，呵护全家健康。

水处理过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

2.液体过滤器

使受到污染的液体被洁净到生产、生活所需要的状态，也就是使液体达到一定的洁净度。

3.网络过滤器

通过设置来阻挡垃圾信息，使出现在电脑屏幕上的信息尽量符合要求。同吸收的原理将不同颜色的光线分离

4.光线过滤器

把一些不需要的光线吸收掉。

按照安装方式：

吸油过滤器

回油过滤器

管路过滤器

按照性能分为：

管路过滤器

双筒过滤器

高压过滤器

上面说的应该是网式过滤器，其实过滤器还有很多种，譬如叠片过滤器、砂滤器、碳滤器等等，主要原理都是利用过滤介质的孔径截留比介质孔径更小的物质，当然有的过滤介质还具有吸附等特殊效果。大多过滤器反洗也没有那么麻烦，只要用清水从过滤出水的一端导入逆向反冲洗过滤器中的介质就可以达到很好反洗效果。

过滤器选型的一般原则：

1、进出口通径：

原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：

按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择：

主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

4、过滤器材质：

过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算

水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

液压过滤器选型设计

液压过滤器选型设计指南 1 范围本指南规定了液压过滤器的设计原则、注意事项、液压过滤器各项参数的选择，以及例举了液压过滤器选型设计的案例。 2 规范性引用文件下列文件的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 20079 液压过滤器技术条件 Q/SY 012 015 液压过滤器选用规范 3 术语、符号及定义 GB/T 20079确定的术语、符号和定义适用于本文件。 3.1 过滤精度指油液通过过滤器时,能够穿过滤芯的球形污染物的最大直径，以微米（μm）表示。过滤器最大流量由制造商所推荐的在规定运动粘度下通过被试过滤器的最大流量，以单位L/min表示。纳污容量指过滤器的压力降达到极限值时，滤芯所容纳的污染物重量，以单位kg表示。过滤比过滤器上游大于等于某一给定尺寸χ的颗粒污染物数量与下游大于等于同一给定尺寸的颗粒污染物数量之比，用βχ表示。

洁净过滤器总成压降△P总被试元件为装有洁净滤芯的洁净过滤器,其测得的入口与出口压力之差。壳体压降△P壳体过滤器不装滤芯时的压降。洁净滤芯压降△P滤芯洁净滤芯所产生的压降，其值等于洁净过滤器总成压降减少壳体压降。 4 工作原理与结构型式 4.1 过滤器的工作原理与结构过滤器的典型结构见图1。图1 液压过滤器典型结构油液从进油口进入过滤器，沿滤芯的径向由外向内通过滤芯，油液中颗粒被滤芯中的过滤层滤除，进入滤芯内部的油液即为洁净的油液。过滤后的油液从过滤器的出油口排出。 4.2 过滤器的分类过滤器按其用途及安装部位，可分为如图2所示的5种不同类型。

水处理过滤器分类及选型须知

水处理过滤器分类及选型须知过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。按照过滤介质分为： 1.空气过滤器使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。空气过滤器如何过滤空气：一般的空气净化设备过滤空气大概分为一下方法和步骤。 1、多重过滤网————防止空气中的灰尘和病菌进入室内多重活性碳过滤网有效拦截灰尘病菌，进行过滤空气，确保进入室内的空气洁净。 2、氧化钛杀毒————降解室内空气中的甲醛、苯等有机毒气的污染纳米级二氧化钛由紫外光激活，进行过滤空气有效降解空气中的甲醛、苯等有机毒气的放射污染。 3、负离子增氧————增加室内空气中的氧气至适量并保持含量稳定负离子发生器给室内空气增氧，确保进入家居的空气保持足量的氧气、充满活力，加强过滤空气。 4、PTC陶瓷加热————加热室内空气至舒适温度 PTC陶瓷加热片对冬季进入室内的新风进行辅助预热，适当增加室内的温度，从而过滤空气，让家居温暖舒适。 5. 紫外光杀菌————强效杀灭空气中的流行性病毒细菌紫外线光源具有强效杀灭空气中的流行性病毒细菌，使人远离感染源，进行过滤空气，呵护全家健康。水处理过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

空气过滤器

空气过滤器培训教材 1.空气过滤器主要参数净化空调通风系统过滤器尺寸 ⑴空调通风系统中最常用的过滤器; 无论是框式、袋式或W式，名义尺寸通常为610mm X 610mm, 实际上就是发达国家24″X 24″的规格,对应的外框尺寸则因生产厂不同单边分别为592mm至597mm . ⑵净化系统末端用的高效过滤器, 发达国家始终以610mm ( 24″)为主, 其派生尺寸为203mm、305mm、762mm、915mm、1219mm、1524mm、 1829mm（8″、12″、30″、36″、48″、60″、72″）. ⑶国内常用的无隔板高效过滤器尺寸基本上与国外的相同, 有隔板高效过滤器的常用尺寸有484mm X 484mm X 220mm (GB-01型) 和 630mm X 630mm X 220mm (GB-03型), 这里的GB与常说的“国标” 无关, 其中G是代表过滤器, B是代表玻璃纤维. 1.2 过滤器的额定风量 ⑴过滤器的额定风量是该过滤器可以通过的最大风量, 它取决于过滤材料的面积(不是过滤器的面积, 过滤材料的面积经常是过滤器迎风面积的数十倍), 如通过过滤材料的气流速度相同, 过滤材料的面积大, 通过的风量也大. 目前同样结构过滤器的额定风量均取决于过滤器的尺寸大小. ⑵同种结构、同样滤料的过滤器，当终阻力确定时，过滤面积增加50%，过滤器的使用寿命会延长70%-80%，当过滤面积增加一倍时，过滤器的使用寿命会是原来的三倍左右. 1.3 过滤器的初阻力和终阻力 ⑴过滤器对气流形成阻力, 过滤器的积灰随着使用时间的增加而增加, 当过滤器的阻力增加到某一规定值时, 过滤器就报废. ⑵新过滤器的阻力称“初阻力”,对应过滤器报废时的阻力值称作“终阻力”,在某些过滤器的样本上有“终阻力”参数, 空调工程师也可

过滤器选型计算

精心整理篮式粗过滤器选型计算粗过滤器工艺计算 1.总则本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T3411-1999《石油化工泵用过滤器选用、检验及验收》、HG-T21637-1991《化工管道过滤器》。本计算仅适用于过滤器内过滤面积及起始压降计算，过滤器壳体执行GB150标准，不在本计算内。 2.过滤面积计算依据SH/T3411-1999标准，其规定的有效过滤面积定义为：过滤器内支撑结构开孔总面积减去开孔处滤网占据面积的净面积。因此计算有效过滤面积时考虑支撑结构的有效面积以及滤网的有效面积。根据标准要求，永久性过滤器的有效过滤面积与管道截面积之比不小于1.5。本项目的过滤器按照临时过滤器要求，有效过滤面积与管道截面积之比取不小于3.0。 2.1管道截面积计算S1：本项目过滤器进出口管道工程直径DN200，S1=（0.2/2）2×3.14=0.0314m2 2.2过滤器有效过滤面积计算S2：按照标准要求面积比取3，即S2/S1=3，即S2=S1×3=0.0314×3=0.0942m2 2.3过滤器过滤网面积计算按照项目要求，过滤网要求0.8mm，表面积0.45m2。本过滤器选择蓝式滤芯的表面积为0.56m2，滤篮支撑结构开孔率取50%，滤网选24目（可拦截0.785mm以上颗粒），其有效开孔率为56%。因此本项目所选过滤器滤篮的有效过滤面积为S=0.56×0.5×0.56=0.157m2，有效过滤面大于2.2计算结果0.0942m2，因此在过滤面积上满足要求。 3.起始压降计算压降计算按照标准所提供的参考公式计算，其中涉及到的物理量有雷诺数、当量长度、流体密度、黏度等。计算公式：符号说明：

水处理的过滤工艺和技术

水处理的过滤工艺和技术 (一)过滤运行程序 (1)过滤运行顺序。过滤设备运行是由过滤、反洗和正洗(指反洗结束后，在投人运行时将初滤水排放)三个步骤组成一个周期。当粒状滤料工作到截留一定量泥渣时(此时运行阻力也必然增高)，为了恢复它的过滤能力，需要将滤层进行清洗(通常由水冲洗和空气擦洗两部分组成)。第二步是按与过滤运行相同的方法通水，只是将浊度不合格的出水排走，这称为正洗，待正洗至出水合格时，便可投人过滤运行(根据具体状况而定，一般可省略正洗)。过滤效果，通常由出水水质，也就是水中残留浊度(悬浮物)的多少和运行周期两个方面来评价。 (2)进过滤器(滤池)水质要求悬浮物小于10-20mg/L。 (3)过滤器的运行监控项目主要有: 1)水头损失(进、出水压差不大于30-500a). 2)出水质量(悬浮物小于2mg/L)。 3)自动反洗时的起始状态与运行周期(不小于8h).。 4)滤速(流量)。 5)反洗强度、反洗持续时间等，监控仪表主要有进口流量计、出口浊度仪、进出口压力表(或压差仪)等。 (二)滤速滤速是指单位时间、单位过滤面积上的过滤水量，单位为m3/ (平方米·h>或m/h。水流

通过滤层的真流速应该是水在滤料的颗粒与颗粒之间孔隙中的流速。然而，这样的流速无法求得，因为在同一滤层中，不同颗粒间孔隙的大小不是不均匀的，水流在各个孔道中的流速木会相同，所以能做到的只是估算某一滤层中真流速的平均值。现常用滤速是根据过滤器中没有滤料假设条件算出来的，其计算式为 υ=Q/F 式中υ一滤速，m/h; Q一过滤器的出力，m3/h； F一，过滤器的过滤截面，㎡。过滤器的滤速不宜过慢或过快。滤速I意味着单位过滤面积的出力小，因此，为了达到一定的出力，必须增大过滤面积。这样不仅要增加投资，而且使设备变得庞大。滤速太快会使出水水质下降，运行时的水头脚失加大，过滤周期缩短。最大允许滤速主要取决于滤料的粒径，粒径越小，允许的滤速越小。滤速对滤池运行的影响见图2-25。过滤器(池）滤速的选用见表2-14. (三)反冲洗当压力式滤器进出口间压差增加3~6mH20 (30,60kPa), 重力式滤器压差增加1. 4mH2 O (14kPa)时，滤池需要先反洗，然后正洗过滤器以除去沉积物。目前滤池反冲洗方法主要有三种，一是单纯用水反冲洗;另一种是用水反冲洗并辅以表面冲洗;最后一种是气水反冲洗。气水反冲洗作为去除滤池中滤料层的污泥，采用长柄滤头作为布气装置，随着粗粒均匀粒径深床滤池的应用，气水反冲洗技术得到完善。气水反冲洗有三种运行方式: (1)先单独用气冲，然后再用水单独冲洗。 (2)先用气水同时冲洗，然后再用水单独冲洗。 (3)先用气冲，然后气水同时冲洗，最后再单独用水冲洗。关于气水v 1效果，分析认为吸附在滤料上的污泥分为两种，一种是滤料直接吸着而不易脱落的污泥，称作一次污垄3V- tA-另一种是积滞在沙粒间隙中的污泥，比一次污泥易于去除，称作二次污泥。在反冲洗时去除二次污泥主要是由水流剪切力来完成，而去除一次污泥必须依靠颗粒间的摩擦碰撞作用。冲洗效果优于单独气洗阶段。此阶段杂质从滤料层去除。气水反冲洗最后一个阶段是水漂洗(正洗)阶段，其作用为:①将从滤层中去除的杂质排出，用清水层置换废水层;②将残留在滤床中的空气排出。正洗阶段时间根据出水水质状况而定。运行实践表明，第三种运行方式冲洗效果较好。

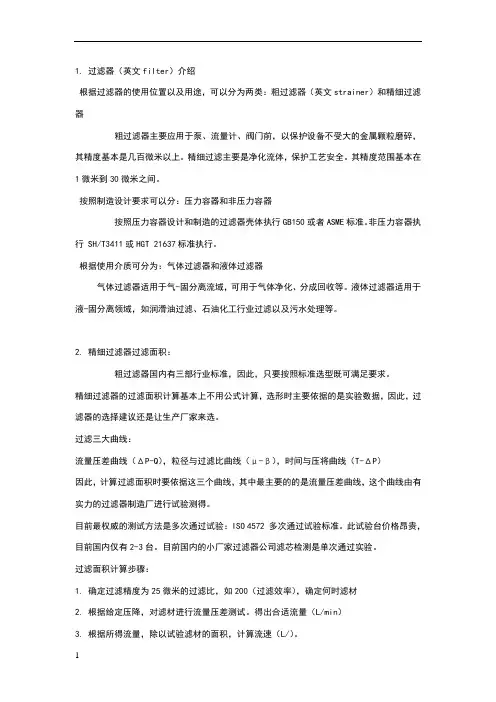

过滤器选型标准
