精心整理移动模架逐孔施工工法1前言1.0特大桥南引桥设计为5m×40m的等截面预应力混凝土连续箱梁，采用等高度单箱单室斜腹板结构，箱梁高2.4m，顶宽16m，底宽7m，梁长有32m、40m、48m三种，48m箱梁自重1590t。
采用了下承式移动模架造桥机施工,施工安全可靠。
采用ZQM1590移动模架造桥机制梁施工工法施工的32m、和好评,2.0.12.0.22.0.34.0.14.0.21——主梁；2——横联系统；3——前导梁；4——后导梁；5——墩旁托架6——支承台车；7——底模；8——侧模平台；9——侧模支撑；10——中扁担梁11——防风装置；12——托架支撑；13——配重；14——液压系统4.0.3造桥机工作时，整个模架在靠墩旁托架支撑的支承台车作用下，可通过竖移、横移、纵移分别实现脱模、模架横向分离或合拢、过孔。
底模在横移油缸作用下，实现开合并可通过底模螺杆调整高程。
4.0.4通过液压调整系统实现对组合式钢模的调整。
底模在横移油缸的作用下实现开合，通过底模螺杆调节高程。
模架纵移时由液压油缸步进式向前顶推移位。
浇筑简支梁时，四个支顶油缸混凝土梁的重量及造桥机自重传递到墩旁托架上。
浇筑连续梁时，一般混凝土的分段位在反弯点(1/6L～1/4L)处，此时造桥机前支点用墩旁托架及支承台车支承，后支点用中扁担梁吊挂于已浇筑好的混凝土梁段上，以保证新老混凝土梁的精确结合。
5施工工艺流程及操作要点5.2.1使用。
5.2.2121）拼装场地的平整拼装场地设在起始浇筑梁片两桥墩之间及其前后两跨，场地需碾压整平。
2）墩旁托架的安装墩旁托架的作用是将整机载荷和施工工作载荷传到桥墩。
墩旁托架采用墩身支承结构，分为左右两部分，两部分之间由螺纹钢筋拉紧。
托架上平面设有导向滑轨，便于模架的横向移动，托架下部通过立柱支承在墩身的承台上。
墩旁托架的横梁、立柱、斜撑均为螺栓连结，可拆卸。
在墩身较矮处施工时，可拆除立柱和斜撑，由底盘直接支撑在基础上施工。
移动模架施工工艺工法
移动模架施工工艺工法1 前言1.1 概况移动模架系统（move support system）简称MSS，是桥梁施工的先进方法。
移动模架系统是一种自带模板，利用承重梁支承模板，对混凝土梁进行逐孔现场浇注的施工机械。
国外，最早在1969年由德国PZ公司研制在德国阿母辛克（Amsinck）桥正式使用。
国内最早于1990年引进该类造桥设备施工了厦门高集海峡公路大桥。
移动模架承重部分类型常见的多为两组定型的钢箱主梁（图1），也有使用拆装式常备杆件改造后的桁梁（图2）；定型钢箱主梁形式的移动模架系统一般为专门设计，对匹配梁型使用，梁跨20～40m范围均有应用；拆装式常备杆件形式的移动模架系统的优势在于平曲线半径较小、梁跨多种组合等定型移动模架无法适应的环境下，本工法主要内容为后者。
图1 钢箱主梁式移动模架构造图图2 桁架主梁式移动模架构造图该类移动模架体系由四部分组成：①固定于桥墩上部用来支承桁梁平台的支承体系；②收折式桁梁平台；③平台转跨推进行走系统；④支架平台上的满堂支架体系。
1.2 工艺原理1.2.1 整个支撑体系附着于支撑墩柱上，通过支撑键及预埋键盒，将施工荷载全部转移至墩柱之上，不再设置临时支墩。
1.2.2 每组桁梁通过可收折横联行成整体，作为现浇梁施工的支架平台。
1.2.3 支撑体系上设置横、纵移装置，完成横移及纵移。
2 工艺工法特点2.1 无需地基处理，能对高度较大、无法或较难设置落地支架的现浇梁进行施工，减少了对环境的依赖和破坏，适用范围广。
2.2 使用常备杆件，可依具体施工条件进行组合，适应性强。
牵引设备移动，操作简单，安全可靠。
2.3 采用倒三角及倒梯形加强承重杆系，为桁梁提供足够的抗弯能力及刚度；承重杆系为收折设计，满足平台向前行走。
2.4 标准化作业、施工周期快、质量好。
3 适用范围3.1 高墩现浇箱梁施工。
3.2 复杂地形现浇梁施工。
3.3 水上多跨现浇梁施工。
4 主要技术标准《铁路架桥机架梁规程》TB10213《钢结构设计规范》GB50017《钢结构工程施工质量验收规范》GB50205《铁路混凝土工程施工技术指南》TZ210《客运专线铁路桥涵工程施工技术指南》TZ2135 移动模架施工方法移动模架作为主要承重结构，利用桥墩为支点临时支承梁体自重，在移动模架上完成模板调整、预拱度设置、绑扎钢筋、浇筑混凝土、张拉预应力索筋等，当完成一孔梁的施工，之后移动模架落模，移动至下一跨就位，以此进行逐孔浇筑施工。
移动模架逐孔现场施工工法
移动模架逐孔施工工法1 前言1.0特大桥南引桥设计为5m×40m的等截面预应力混凝土连续箱梁，采用等高度单箱单室斜腹板结构，箱梁高2.4m，顶宽16m，底宽7m，梁长有32m、40m、48m三种，48m箱梁自重1590t。
采用了下承式移动模架造桥机施工,施工安全可靠。
采用ZQM1590移动模架造桥机制梁施工工法施工的32m、40m、48m跨度的梁片，具有箱梁整体性好，线形平顺美观的优点，受到业内人士的一致认可和好评,并在进一步完善工艺的基础上形成了本工法。
2 工法特点2.0.1本工法操作方便，安全可靠，机械化程度高，劳动力投入少 ,缩短工期。
2.0.2本工法工作场地紧凑，桥位就地制梁，无需制梁、存梁场地和运梁、架梁设备。
2.0.3本工法荷载通过其自身的系统直接作用在桥墩或承台上，对原地面承载力等要求不高；模架在高处前移方便迅速，不妨碍桥下交通，对地形要求不高。
3 适用范围适用于48m跨度以下，多孔相连且梁重在1590T以下的公路简支箱梁、连续箱梁的施工。
使用本工法前需对墩台的结构受力进行计算，以保证该型造桥机架设后墩台的安全性。
造桥机主要性能参数表见表3。
表3 造桥机主要性能参数表4 工艺原理4.0.1移动模架造桥机是一种自带模板，利用两组钢箱梁支承模板，通过自立行走、模板开合，对混凝土梁进行逐孔原位现场浇筑的施工设备。
4.0.2 下承式移动模架造桥机自下而上可分为墩旁托架、支承台车、主梁、底模及横联、侧模及支撑、中扁担梁、防台风装置及液压系统等组成，具体见图4.0.2-1,图4.0.2-2。
图4.0.2-1 移动模架造桥机侧面结构图图4.0.2-2 移动模架造桥机正面结构图1——主梁；2——横联系统；3——前导梁；4——后导梁；5——墩旁托架6——支承台车；7——底模；8——侧模平台；9——侧模支撑；10——中扁担梁11——防风装置；12——托架支撑；13——配重；14——液压系统4.0.3 造桥机工作时，整个模架在靠墩旁托架支撑的支承台车作用下，可通过竖移、横移、纵移分别实现脱模、模架横向分离或合拢、过孔。
移动模架逐孔现浇预应力混凝土连续箱梁施工工艺

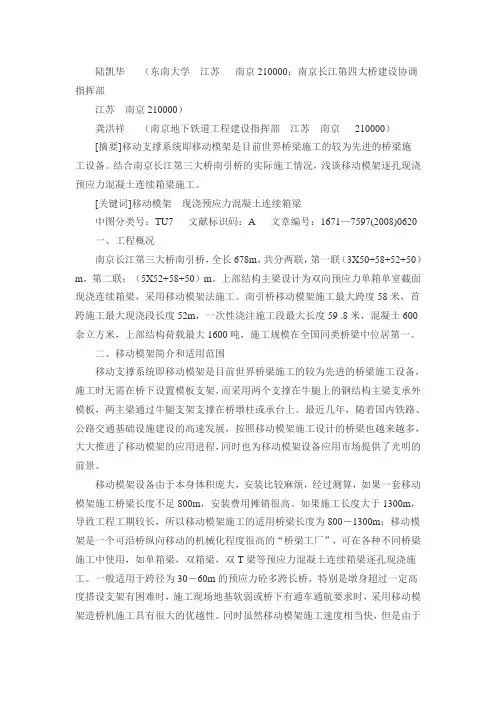

陆凯华（东南大学江苏南京210000；南京长江第四大桥建设协调指挥部江苏南京210000）龚洪祥（南京地下铁道工程建设指挥部江苏南京210000）[摘要]移动支撑系统即移动模架是目前世界桥梁施工的较为先进的桥梁施工设备。
结合南京长江第三大桥南引桥的实际施工情况，浅谈移动模架逐孔现浇预应力混凝土连续箱梁施工。
[关键词]移动模架现浇预应力混凝土连续箱梁中图分类号：TU7 文献标识码：A 文章编号：1671—7597(2008)0620一、工程概况南京长江第三大桥南引桥，全长678m，共分两联，第一联（3X50+58+52+50）m，第二联：（5X52+58+50）m。
上部结构主梁设计为双向预应力单箱单室截面现浇连续箱梁，采用移动模架法施工。
南引桥移动模架施工最大跨度58米，首跨施工最大现浇段长度52m，一次性浇注施工段最大长度59 .8米，混凝土600余立方米，上部结构荷载最大1600吨，施工规模在全国同类桥梁中位居第一。
二、移动模架简介和适用范围移动支撑系统即移动模架是目前世界桥梁施工的较为先进的桥梁施工设备，施工时无需在桥下设置模板支架，而采用两个支撑在牛腿上的钢结构主梁支承外模板，两主梁通过牛腿支架支撑在桥墩柱或承台上。
最近几年，随着国内铁路、公路交通基础设施建设的高速发展，按照移动模架施工设计的桥梁也越来越多，大大推进了移动模架的应用进程，同时也为移动模架设备应用市场提供了光明的前景。
移动模架设备由于本身体积庞大，安装比较麻烦，经过测算，如果一套移动模架施工桥梁长度不足800m，安装费用摊销很高。
如果施工长度大于1300m，导致工程工期较长，所以移动模架施工的适用桥梁长度为800－1300m；移动模架是一个可沿桥纵向移动的机械化程度很高的“桥梁工厂”，可在各种不同桥梁施工中使用，如单箱梁，双箱梁，双T梁等预应力混凝土连续箱梁逐孔现浇施工。
一般适用于跨径为30－60m的预应力砼多跨长桥。
特别是墩身超过一定高度搭设支架有困难时，施工现场地基软弱或桥下有通车通航要求时，采用移动模架造桥机施工具有很大的优越性。

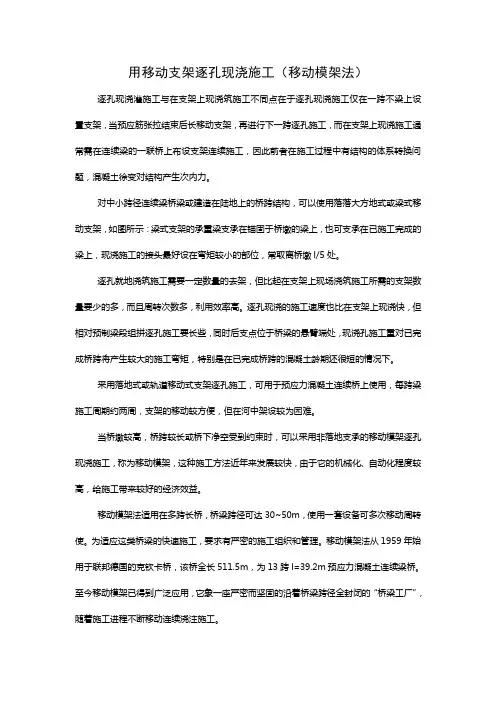

用移动支架逐孔现浇施工
用移动支架逐孔现浇施工（移动模架法）逐孔现浇灌施工与在支架上现浇筑施工不同点在于逐孔现浇施工仅在一跨不梁上设置支架，当预应筋张拉结束后长移动支架，再进行下一跨逐孔施工，而在支架上现浇施工通常需在连续梁的一联桥上布设支架连续施工，因此前者在施工过程中有结构的体系转换问题，混凝土徐变对结构产生次内力。
对中小跨径连续梁桥梁或建造在陆地上的桥跨结构，可以使用落落大方地式或梁式移动支架，如图所示：梁式支架的承重梁支承在锚固于桥墩的梁上，也可支承在已施工完成的梁上，现浇施工的接头最好设在弯矩较小的部位，常取离桥墩l/5处。
逐孔就地浇筑施工需要一定数量的去架，但比起在支架上现场浇筑施工所需的支架数量要少的多，而且周转次数多，利用效率高。
逐孔现浇的施工速度也比在支架上现浇快，但相对预制梁段组拼逐孔施工要长些，同时后支点位于桥梁的悬臂端处，现浇孔施工重对已完成桥跨将产生较大的施工弯矩，特别是在已完成桥跨的混凝土龄期还很短的情况下。
采用落地式或轨道移动式支架逐孔施工，可用于预应力混凝土连续桥上使用，每跨梁施工周期约两周，支架的移动较方便，但在河中架设较为困难。
当桥墩较高，桥跨较长或桥下净空受到约束时，可以采用非落地支承的移动模架逐孔现浇施工，称为移动模架，这种施工方法近年来发展较快，由于它的机械化、自动化程度较高，给施工带来较好的经济效益。
移动模架法适用在多跨长桥，桥梁跨径可达30~50m，使用一套设备可多次移动周转使。
为适应这类桥梁的快速施工，要求有严密的施工组织和管理。
移动模架法从1959年始用于联邦德国的克钦卡桥，该桥全长511.5m，为13跨l=39.2m预应力混凝土连续梁桥。
至今移动模架已得到广泛应用，它象一座严密而坚固的沿着桥梁跨径全封闭的“桥梁工厂”，随着施工进程不断移动连续浇注施工。
常用的移动模架可分为移动悬吊模架与支承式活动模架两种类型。
一、移动悬吊模架施工移动悬吊模架的型式很多，各有差异，其基本结构包括三部分：承重梁、从承重梁上伸出的肋骨状的横梁、吊杆和承重梁的固定及活动支承，见图9-21。
移动模架逐段悬拼推进就位安装施工工法
移动模架逐段悬拼推进就位安装施工工法移动模架逐段悬拼推进就位安装施工工法一、前言移动模架逐段悬拼推进就位安装施工工法是一种常用于大型建筑项目的施工方法，采用先期悬浇具有一定自重的模块，在逐步拼装过程中推进至最终安装位置的工法。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析进行详细介绍，并提供一个工程实例，以便读者理解和应用该工法。
二、工法特点移动模架逐段悬拼推进就位安装施工工法具有以下特点：1. 工法灵活性高，适用于各种建筑形式和结构类型。
2. 施工效率高，可以将施工时间缩短至最小，提高工程进度。
3. 模块化设计，易于加工和拼装，节省工人和材料成本。
4. 施工过程中对现场环境要求相对较低，可以在不同环境条件下进行施工。
5. 施工过程中对建筑结构的承载能力要求较高，需要进行充分的结构计算和安全措施。
三、适应范围移动模架逐段悬拼推进就位安装施工工法适用于各种大型建筑工程，特别适用于高层建筑和大跨度结构。
例如，高层建筑的吊装工序可以通过该工法实现，节省时间和成本，并保证施工质量。
四、工艺原理移动模架逐段悬拼推进就位安装施工工法的原理在于对施工工法和实际工程之间的联系以及采取的技术措施。
在施工过程中，先在建筑底部悬浮吊装一部分自重的模块，然后通过吊装和支撑装置逐段将各模块推进至最终安装位置，并通过临时固定装置进行固定，最终形成整体建筑结构。
这种工艺原理结合了模块化设计和渐进推进的施工方法，确保了施工的稳定性和安全性。
五、施工工艺1. 预备工作：包括施工图纸的准备、施工场地的准备等。
2. 模块制造：根据设计要求制造模块，并进行质量检查和标记。
3. 悬挂吊装：将模块通过吊装装置悬浮吊装至适当的高度，保证稳定和安全。
4. 推进安装：逐段将模块推进至最终安装位置，并通过临时固定装置进行固定。
5. 结构调整：根据需要进行结构调整和校正，确保施工的准确性和稳定性。
某桥梁移动模架逐孔现浇梁施工工法探究
、
工程 概 况
某 大 桥北 引 桥 为 ３ ×３ ０ ｍ ＋ ５×３ ０ ｒ ｎ ＋ ５×３ ０ ＋ ３× ４ ０ ｍ＋ ４ ｘ ４ ０ ｍ ＋ ４×４ ０ ｍ ＋ ４×
三、 施 工步骤
３ ． １主 梁支承 三 角 架转移
４ ０ ｍ预应 力 混凝 土 连续 箱 梁 ， 上 部 结 构采 用 设 计承 重 １ ４ ０ ０ １ ， 跨 径４ ０ ｍ 或３ ０ ｍ 移
（ １ ） 利用横移千斤顶将模架两侧主梁及模架 同步顶推横移到位； （ ２ ） 连接桁架横梁（ 栓接） ， 模架系统合拢形成整体； （ ３ ） 钢 箱梁 内外侧 千 斤 顶 同 步顶 升 模架 就 位 ， 再 利用 螺 旋 支撑 杆 微 调标 高； （ ４ ） 安装 后锚 梁 吊挂 系 统 。 ３ ． ５绑 扎钢 筋 、 布 置预 应 力筋 、 安装 内模 、 浇 筑混凝 土 、 养生 、 张拉压 浆 。
路桥建设
某桥梁 移动模 架逐孔现浇梁施工 工法探 究
摘要： 近年来 ， 桥梁移动模架逐孔现浇梁施Ｓ －Ｚ － 法由于具有施工速度快、 整体性好、 周转率高等优点在桥梁中得到广泛地应用与
推广 ， 因此 ， 对 于 此施 Ｓ － ＿ Ｔ － 法进 行 探讨 具 有重 要 的研 究意 义 。文 章通 过 结合 工 程 实例 ， 主 要针 对 桥 梁移 动模 架 逐孔 现 浇 梁施 Ｓ －Ｓ － 法 进行 了分 析与研 究 ， 以供 大 家参 考 。 关键 词 ： 桥梁； 移 动模 架 ； 现 浇 混凝 土箱 梁 ； 施 工 工法
动 模架 逐 孔现 浇工 法施 工 。
（ １ ） 安装 前支 点支 承 立柱 ， 根据 墩柱 高 度配 置钢 立柱 ， 立柱 之 间栓 接 。
MSS1400t级移动模架施工工法1.
MSS1400t级移动模架施工工法中铁十五局集团第四工程有限公司曹勇1．前言移动模架是一个可沿桥纵向移动的机械化程度很高的“桥梁工厂”，一般适用于跨径为30～60m的预应力等跨、等截面混凝土连续梁桥。
施工时逐孔推进、逐孔浇筑、逐孔张拉、逐孔联接成连续结构。
梁段施工缝设在成桥恒载状态的零弯矩附近，即跨径的1/4～1/6倍，施工状态与成桥状态受力模式比较接近。
应用移动模架技术进行连续梁桥施工起源于20世纪50年代的西欧，由于移动模架施工具有施工速度快、经济效益高等特点，随着桥梁建筑的高速发展在国外得到了广泛应用。
在我国则起步较晚，一直到1991年的厦门高集海峡大桥才开始采用，近年来在南京二桥、南京三桥、苏通大桥等特大桥的多跨连续箱梁引桥中，2005年MSS900t级移动模架开始应用于铁路客用专线，同年MSS1400t级移动模架在广州地区跨海大桥中首次使用。
移动模架相对架桥机而言在国内俗称“造桥机”，但是大跨度移动模架的组成比架桥机复杂，故英文名MSS-Mobile Scaffolding System，直译为移动支撑系统，其核心技术是MSS系统集成技术。
2005年被确定为集团公司科研开发项目，经过全体参建员工的共努力，在广州凫洲跨海大桥的建设中成功的应用了MSS1400t级移动模架施工技术，取得了良好的社会效益和经济效益，2006年12月份通过了局集团公司组织的专家评审，目前正在申报集团公司科技成果进步奖。
2．工法特点移动模架是一种自带模板，利用两组钢箱梁支承模板，通过自力前后走行、模板开合，对混凝土梁进行逐孔原位现场浇筑的施工设备。
与普通的桥梁施工方法不同，它是在一孔桥下设置支撑，经体系转换成桥，体系转换次数很少。
具有需要的支架数量少，周转次数多，利用效益高，施工速度快，设备简单、造价相对低廉、操作方便、占用施工场地少等特点。
移动模架一般分为移动悬吊模架和支撑式活动模架，前者是将承重梁和导梁位于桥面以上，模板通过吊杆、横梁悬挂在承重梁上，其工作方式类似架桥机的典型作业工况；后者的承重梁和导梁支撑在桥面下的墩身上，应用较为广泛。
